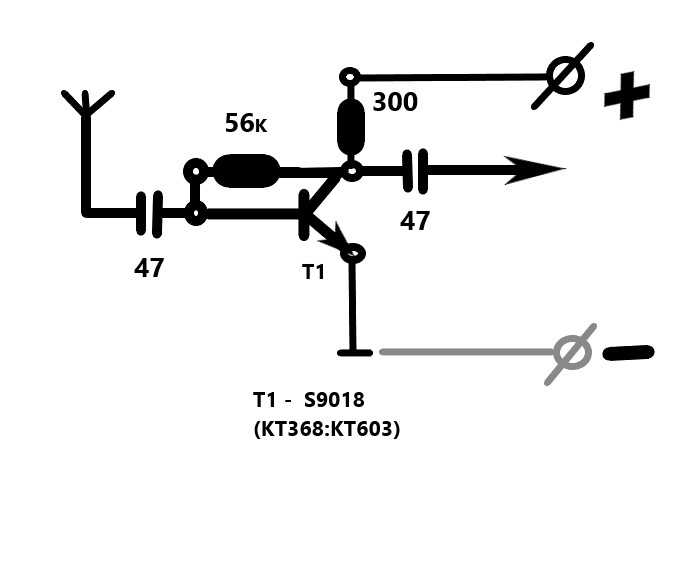

Как сделать усилитель для антенны: своими руками, рейтинг лучших усилителей

Антенный усилитель DVB-T2 ДМВ своими руками

Сделал сам

Подошло время к разводу ТВ кабеля. У меня планируется много телевизоров. До города 40км. До транслятора еще дальше. Задача обеспечить телевизоры устойчивым приемом DVB-T2 сигнала. Буду использовать делители сигнала, которые еще ослабят сигнал принятый антенной. Появляется необходимость использовать антенный усилитель DVB-T2. Так как частоты обоих пакетов DVB-T2 лежат в диапазоне ДМВ, то антенну присмотрел направленную, пассивную  под ДМВ диапазон с коэффициентом усиления 14дБ.

Большое расстояние до транслятора и деление сигнала на несколько телевизоров сильно ослабит сигнал, поэтому без антенного усилителя ДМВ он же усилитель DVB-T2 не обойтись. Решил сделать антенный усилитель для DVB-T2 своими руками и посмотреть, что из этого получиться.

Так как стандартные делители сигнала в том числе и те что приобрел я не пропускают электрический ток, питание усилителя по кабелю не подойдет (или питание нужно пустить по кабелю до делителя).

Схема двухкаскадного малошумящего антенного усилителя DVB-T2.

Усиление от 30дБ в зависимости от выбранных транзисторов. Питание усилителя 12 вольт.

Я использовал транзисторы BFR193. Они очень дешевые и обладают хорошими характеристиками. Высокий коэффициент усиления 50-200. Высокая граничная частота работы до 8000МГц. SMD исполнение.  Обладают низким уровнем собственного шума.

Можно заказать транзисторы BFR193 в Китае, но у нас стоили малость дешевле.

Конденсаторы керамические. Выводы конденсаторов и резисторов делаем, как можно короче. Можно использовать SMD, я просто делал из того что было под рукой.

Катушка L1 делается из отрезка медного провода длиной 3,5см  диаметром 0.8мм. Ее диаметр 4мм и содержит два с половиной витка. Я намотал ее на гладкой части сверла 3,3мм (сама катушка получиться около 4мм).

Изготовление антенного усилителя DVB-T2 (ДМВ) своими руками.

Плату можно изготовить без травления, просто вырезав контактные площадки. Смотрим рисунок.

Плату делаем из двухстороннего стеклотекстолита. Верхний и нижний слои соединяем четырьмя штырями и припаиваем.

Блок питания я использовал трансформаторный, чтобы меньше помех гнал, со стабилизацией напряжения на 12 вольт. Усилитель потребляет около 12мА.



[ads_1]

У меня все сразу нормально заработало без настройки. Настройка сводиться в подборе резисторов R1 и R3 так чтобы токи на коллекторах транзисторов VT1  и VT2 были 3,5мА и 8мА соответственно.

Испытания провел на работе. В глубине помещения. Двор колодец. В качестве антенны кусок провода ШВВП. Результат без усилителя – ничего не показывает вообще. Подключаю усилитель и как любят говорить в рекламе, результат превзошел  все мои ожидания, стабильная картинка без намека на срыв.

Список деталей самодельного антенного усилителя DVB-T2 (ДМВ).

• Транзисторы BFR193 — 2шт.(можно заказать у китайцев здесь).
  Конденсаторы 3. 3пФ, 10пФ, 100пФ — 2шт., 4700-6800пФ.
  Резисторы 75 КОм, 150 КОм, 1 КОм, 680 Ом.
  Дроссель 100-125 мкГн.
  Катушка L1 самодельная 2,5витка и диаметром 4мм из медной проволоки длинной 3,5см и диаметром 0.8мм.

Простой антенный усилитель | Сделай сам своими руками

Чем больше я познаю современную элементную базу, тем больше удивляюсь тому, как просто сейчас делать такие электронные устройства, о которых раньше можно было только мечтать. К примеру, антенный усилитель, о котором пойдет речь, имеет рабочий диапазон частот от 50 МГц до 4000 МГц. Да, почти 4 ГГц! Во времена моей молодости о таком можно было просто мечтать, а сейчас такой усилитель на одной крохотной микросхеме может собрать даже начинающий радиолюбитель. Причем не имеющий опыта работы со сверх высокочастотной схемотехникой.

Представленный ниже антенный усилитель необычайно прост в изготовлении. Имеет хороший коэффициент усиления, низкий уровень шума и низкий ток потребления. Плюс очень широкий диапазон работы. Да, ещё и миниатюрный размер, благодаря которому его можно встроить куда угодно.

Где можно применить универсальный антенный усилитель?

Да практически где угодно в широком диапазоне 50МГц – 4000МГц.

• — Как усилитель сигналов телевизионной антенны для приема как цифровых, так и аналоговых каналов.

• — Как антенный усилитель для FM приемника.

• — др.

Это что касается бытового использования, а в радиолюбительской сфере применения гораздо больше.

Характеристики антенного усилителя

• Рабочий диапазон: 50 МГц – 4000 МГц.

• Усиление: 22,8 дБ — 144 МГц, 20,5 дБ — 432 МГц, 12,1 дБ — 1296 МГц.

• Коэффициент шума: 0,6 дБ — 144 МГц, 0,65 дБ — 432 МГц, 0,8 дБ — 1296 МГц.

• Ток потребления порядка 25 мА.

Более подробные характеристики можно посмотреть в даташит SPF5043Z.
Малошумящий усилитель отлично себя зарекомендовал. Низкий ток потребления вполне себя оправдывает.
Так же микросхема отлично выдерживает высокочастотные перегрузки без потери характеристик.

Изготовление антенного усилителя

Схема

В схеме используется микросхема фирмы RFMD SPF5043Z, которую можно купить на — АлиЭкспресс.
По сути вся схема — это микросхема усилитель и фильтр для ее питания.

Плата усилителя

Плату можно сделать из фольгированного текстолита, даже без травления, как это сделал я.
Берем двух сторонний фольгированный текстолит и выпиливаем прямоугольник размером примерно 15х20 мм.

Затем, перманентным маркером рисуем по линейке разводку.

А дальше хотите травите, а хотите вырезайте дорожки механически.

Далее все залуживаем паяльником и припаиваем SMD элементы типоразмера 0603. Нижнюю сторону платы фольги замыкаем на общий провод, тем самым экранируем подложку.

Настройка и испытание

Настойка не требуется, можно конечно замерить входное напряжение, которое должно быть в пределах 3,3 В и потребляемый ток примерно равен 25 мА. Так же если вы работаете в диапазоне выше 1 ГГц, то возможно, потребуется согласовать входной контур, уменьшением конденсатора до 9 пФ.
Подключаем плату к антенне. Проверка показала хорошее усиление и низкий уровень шума.

Будет очень хорошо, если разместить плату в экранированном корпусе, типа такого.

Плату уже готового усилителя можно купить на АлиЭкспрес, но стоит она же в разы дороже, чем микросхема отдельно. Так что лучше заморочиться как мне кажется.

Дополнение схемы

Для питание схемы требуется напряжение 3,3 В. Это не совсем удобно, к примеру, если использовать усилитель в автомобиле с напряжением бортовой сети 12 В.

Для этих целей можно ввести в схему стабилизатор.

Подключение усилителя к антенне

По расположению, усилитель следует располагать в непосредственной близости у антенны.
Для защиты от статики и гроз желательно, чтобы антенна была бы замкнута по постоянному току, то есть нужно использовать петлевой или рамочный вибратор. Антенна типа «Биквадрат» будет отличным вариантом.

Смотрите видео испытания простого усилителя для антенны

Сборка усилителя телевизионной антенны: пошаговое руководство

Одной из проблем, с которой сталкиваются многие при работе с телевизионными антеннами, является дальность сигнала. Сила антенны будет иметь решающее значение в том, какие каналы будут приниматься и насколько они четкие. Есть способы сделать усилитель телевизионной антенны в домашних условиях. Но работают ли усилители телевизионных антенн и эффективно ли они усиливают ваши сигналы?

ТВ-усилители действительно работают, и они являются ключом к получению более сильного ТВ-сигнала. Собрав необходимые материалы и шаги для строительства, вы сможете сделать свой усилитель дома. Процесс сборки антенного усилителя может быть простым или более сложным, в зависимости от метода сборки. Это включает в себя основные материалы и строительство. Эти самодельные усилители могут работать так же хорошо, как и дорогие, которые вы можете купить. Если вы хотите получить улучшенный телевизионный сигнал, не тратя много денег, эти шаги вам подойдут. Продолжайте читать, чтобы узнать, как сделать усилитель телевизионной антенны самостоятельно.

Сборка простого усилителя телевизионной антенны

Чтобы собрать собственный усилитель, не требуется никаких знаний по сборке. Пока вы можете следовать указаниям, все в порядке. Как уже упоминалось, существуют как простые, так и более специализированные методы изготовления усилителя телевизионной антенны. Следуйте описанному ниже процессу, чтобы создать простой усилитель телевизионной антенны. Во-первых, вы должны собрать необходимые материалы. Их легко можно найти дома.

Материалы для простого телевизионного антенного усилителя

Основные материалы, которые вам понадобятся для сборки простого усилителя телевизионной антенны, можно найти в товарах для дома. В целом, вам понадобятся следующие материалы, чтобы сделать отличный усилитель антенной антенны DIY:

• Картон
• Алюминиевая фольга
• . Маркер

Как уже упоминалось, большинство из них являются предметами домашнего обихода. Если нет, то они довольно недорогие и их легко найти. Однако критическими материалами здесь являются картон и алюминий. Также есть разные материалы для более продвинутого способа создания усилителя телевизионной антенны:

Сборка простого усилителя телевизионной антенны

Чтобы собрать собственный усилитель телевизионной антенны в домашних условиях, необходимо выполнить определенные шаги.

1. Нарисуйте круг на листе картона. После этого нарисуйте две полукруглые проекции по обе стороны от исходного круга. Убедитесь, что выступы полукруга не слишком велики.
2. Вырежьте из отдельного куска картона прямоугольник. Убедитесь, что прямоугольник немного длиннее диаметра исходного круга, который вы нарисовали на первом листе картона.
3. Накройте оба куска картона алюминиевой фольгой. Все стороны картонных деталей должны быть равномерно покрыты.
4. Сложите прямоугольный кусок картона вокруг круглой части. Вырежьте прорези в прямоугольной части, чтобы соответствовать полукруглым частям. Вы хотите, чтобы все «устройство» выглядело как полукруг в этот момент.
5. Сложите внешние края круга. Это создаст «губу», которая должна проходить по всему устройству. Теперь фольга будет подвешена на другой части.
6. Вырежьте небольшое отверстие для основной телевизионной антенны в центре того, что раньше было кругом (теперь оно должно выглядеть как полукруг). После этого подключите усилитель к антенне, и все готово.

Этот способ самый простой для антенного усилителя ТВ своими руками. Выполняя эти шаги в точном порядке, строительство не должно быть большой проблемой.

Усовершенствованный метод сборки антенного усилителя

Еще один метод сборки усилителя телевизионной антенны своими руками предназначен для тех, кто интересуется более увлекательной задачей. Этот метод немного более сложный, но его можно выполнить, если внимательно следовать инструкциям.

Этот передовой метод создания усилителя телевизионной антенны эффективен и создает дополнительные трудности для заинтересованных лиц.

Материалы для усовершенствованного усилителя телевизионной антенны

Материалы, необходимые для изготовления усовершенствованного усилителя телевизионной антенны, скорее всего, не все можно найти дома. Для этого передового метода изготовления усилителя вам потребуются следующие материалы:

• Плоскогубцы
• Проволочная подвеска
• Перчатки
• Ферритовый магнит
• Изолента
• Бумажная изоляция

Некоторые из этих материалов уже могут быть у вас дома. Наименее распространенным материалом в этой группе будет ферритовый магнит. Они не всегда могут быть доступны в магазинах, но легко доступны в Интернете.

Сборка усовершенствованного усилителя телевизионной антенны

Материалы для этого усилителя телевизионной антенны могут быть более сложными, однако конструкция может быть достаточно простой. Пока вы будете следовать инструкциям шаг за шагом, вы сможете успешно построить этот усилитель.

Этот метод предполагает более напряженную работу и включает перечисленные выше материалы. Как уже упоминалось, некоторые строительные предметы не всегда можно найти в доме. Если вы хотите сделать усилитель телевизионной антенны своими руками и посложнее, этот метод может подойти вам.

• Используйте плоскогубцы, чтобы как можно лучше выпрямить проволочную подвеску. Используйте перчатки при выполнении этого шага, так как этот шаг может привести к легкой травме рук, если не соблюдать осторожность.
• Скрутите выпрямленную проволочную подвеску вокруг ферритового магнита в виде катушки. Убедитесь, что катушка остается вокруг вогнутой части магнита. Катушка должна касаться магнита каждой частью. Попробуйте оставить примерно шесть дюймов проволоки, торчащей с обоих концов магнита.
• Плотно обмотайте все устройство изолентой. Каждая часть магнита и катушки должна быть закрыта. Также не забудьте обернуть несколько слоев изолентой, чтобы устройство было несколько толстым.
• Используйте кусочки бумажной изоляции, чтобы закрыть не менее трех дюймов проводов, торчащих на концах устройства. После этого используйте кусочки изоленты, чтобы закрепить бумажную изоляцию на концах проводов. Обмотайте непокрытые участки провода изолентой.
• Установите устройство рядом с телевизором. На этом вы закончили, и ваш телевизионный сигнал стал намного сильнее.

Хотя на первый взгляд этот метод может показаться более сложным, на самом деле он довольно прост. Проблема здесь в том, что конструкционные материалы усилителя могут быть недоступны дома. Этот метод предлагает более интересный проект.

Этот метод, возможно, лучше всего подходит для тех, кто интересуется более продвинутой техникой. Этот метод не обязательно дает лучшие результаты, чем более простой метод. Это еще один полезный способ сделать усилитель телевизионной антенны.

Изготовление антенного усилителя без конструкции

Этот метод вообще не требует сборки телевизионного антенного усилителя. Некоторые могут захотеть усилить свой сигнал, вообще ничего не создавая. Это простой метод, для которого требуется собрать всего два предмета:

• Металлическое ведро
• Хозяйственные банные полотенца

Этапы сборки этого усилителя просты. Однако здесь по-прежнему важно следовать указаниям. Для простого, не связанного со строительством метода усиления телевизионного сигнала выполните следующие действия:

• Возьмите банное полотенце и положите его рядом с телевизором. Положите металлическое ведро лицом вниз на полотенце. После этого возьмите антенну цифрового телевидения и поместите ее на ведро.
• Начните просмотр каналов, пока не найдете нужные каналы. Обязательно протестируйте те труднодоступные каналы, которые вы пытались заполучить.
• Если каналы по-прежнему нечеткие, отрегулируйте антенну вокруг краев металлического ведра. Попробуйте сфокусироваться на одном конкретном боковом ободе, где сигнал может быть более четким.
• Перемещайте ведро по краю по часовой стрелке, проверяя каналы. Здесь необходимо обратить внимание на каналы, чтобы увидеть, под каким углом сигнал сильнее.

Когда сигналы канала станут достаточно сильными, прекратите двигать антенну или ковш. Вы должны быть готовы к этому моменту, хотя могут потребоваться более поздние корректировки.

Это все еще может быть утомительным процессом, даже если он не требует каких-либо технических конструкций.

• Наушники для FM-радио AM
• Best Police Scanners
• Shortwave Radios 2022
• CB Linear Amplifier
• Baofeng Radio
• Best AM FM Radios to buy
• Jobsite Radio Reviews
• Handheld CB Radios
• Tabletop Radio reviews
• Best NOAA Weather Emergency Radios
• Радиолюбители для выживания
• Радиолюбители
• AM и FM
• Двухдиапазонные мобильные радиостанции
• Коротковолновые и длинноволновые радиостанции
• Лучшие радиостанции CB для дальнобойщиков

Заключение

Владея практическими знаниями о том, как сделать антенный усилитель своими руками в домашних условиях, вы сможете не платить высокие цены в крупных магазинах техники. Если вы будете следовать правильным шагам и использовать правильные инструменты, вы сможете усилить свой телевизионный сигнал так же хорошо, как один из усилителей, купленных в магазине.

Даже если вы решите поработать более тщательно и использовать сложные материалы из хозяйственного магазина, в долгосрочной перспективе вы сэкономите деньги.

Источники:

• Как сделать усилитель телевизионной антенны (картон и алюминиевая фольга)
• Как сделать усилитель телевизионной антенны
• Как сделать телевизионную антенну и усилитель
• Самодельный усилитель сигнала телевизионной антенны
• Усилитель
• https://en .wikipedia.org/wiki/Antenna_(radio)
• Телевизионная антенна

Рассматриваемые темы — индекс

• Сборка простого телевизионного антенного усилителя
• Усовершенствованный метод изготовления антенного усилителя
• Изготовление антенного усилителя без конструкции

Как сделать телевизионный антенный усилитель

Антенный усилитель является одним из лучших домашних решений для усиления сигнала. С усилителем вы получите больше каналов и больше приема на ваши антенны. В дополнение к сигналу вы получите лучшее качество звука.

Чтобы увеличить производительность усилителя, вам нужен качественный компонент, такой как CEA-2S. Однако, прежде чем покупать его, вы должны знать, как собрать усилитель телевизионной антенны менее чем за час.

Первое, что вам нужно сделать, это выбрать подходящее место для усилителя. Например, вы можете установить его на чердаке, если у вас высокий дом с большим количеством открытого пространства.

Что касается компонентов, вы должны начать с телевизионной антенны. В этом случае вы можете использовать V-mount или N-Type. Если вы используете N-Type, вы можете добавить согласующий усилитель в качестве усилителя для усиления сигнала. Для усиления сигнала нужно купить две катушки индуктивности с максимальным током 2А.

Последнее, что вам нужно, это ТВ-антенна или портативная FM-антенна для правильной работы. В качестве телевизионной антенны вы можете использовать антенну Skywave UHF или антенну Antennaguy UHF.

Сделать мощный антенный усилитель очень просто. Единственное, что вам нужно, это хороший блок питания, и вы можете запустить его менее чем за час.

Если вы хотите сделать усилитель телевизионной антенны для себя или кого-то еще, то вы можете прочитать эту статью шаг за шагом, чтобы узнать, как сделать усилитель телевизионной антенны ??

Как работает антенный усилитель?

В наше время у каждого есть доступ к телевизору. Это связано с развитием цифровых технологий и их использованием в умных телевизорах. С появлением этих новых моделей телевизоров у зрителей появилось больше возможностей для просмотра любимых программ. Наиболее распространенными типами используемых антенн являются UHF и VHF. Они бывают разных форм.

Эти антенны предназначены для приема широковещательных сигналов. Это антенны, принимающие радиосигналы. Из-за этого, когда вы смотрите телевизор, вам обычно нужна антенна.

Телевизионную антенну можно купить в любом магазине электроники, но ее также можно легко собрать с помощью некоторых инструментов и компонентов.

Вы можете сделать усилитель телевизионной антенны, который можно использовать для усиления сигнала. Есть два разных типа антенн, которые вы можете использовать

• УВЧ
• УКВ

Антенны UHF обеспечивают лучший прием, чем антенны VHF. Антенны UHF могут работать на гораздо более высоких частотах, чем антенны VHF. Кроме того, вы можете найти усилитель для вашей антенны.

Есть два типа усилителей

• Одноступенчатый
• Двухкаскадные усилители

Если вы используете однокаскадный усилитель, это только одна часть телевизионного усилителя. Он используется для усиления сигнала антенны, после чего сигнал поступает на телевизор.

С другой стороны, если вы используете двухкаскадный усилитель, есть две отдельные части: одна для усиления сигнала, а другая для усиления сигнала.

Для обоих этих усилителей можно использовать согласующий усилитель. Это используется для согласования импеданса усилителя с антеннами. Вы также можете сделать усилитель телевизионной антенны, который можно использовать для усиления сигнала.

Как сделать усилитель телевизионной антенны?

Следуйте этим простым шагам, чтобы сделать усилитель телевизионной антенны. Но прежде чем приступить к рассмотрению шагов, взгляните на инструменты, которые вам понадобятся.

Необходимые материалы:

Ниже приведен список материалов, которые вам понадобятся для изготовления усилителя телевизионной антенны.

• Телевизионная антенна (V-образная или N-образная)
• Блок питания мощностью не менее 6А
• Две катушки индуктивности с максимальным током 2 А
• Цепь согласования антенны
• Осциллограф (дополнительно)
• Мультиметр (дополнительно)
• Винты
• Выберите место для установки антенного усилителя.

Шаги по изготовлению усилителя телевизионной антенны:

• Установите V-образное или N-образное крепление на стену. Вы можете использовать V-образное крепление, которое гораздо проще установить. Если у вас его нет, просто купите N-Type.
• Выберите ТВ-антенну или портативную FM-антенну. В этом примере мы будем использовать антенну Skywave UHF. Вы можете использовать антенну UHF Antennaguy для портативной FM-антенны.
• Купите хороший блок питания и согласующий усилитель. В этом примере мы используем дешевый, но мощный блок питания от Amazon.
• Соберите все компоненты вместе.
• Установите антенну в V-образное крепление и подключите ее к согласующему усилителю.
• Подключите телевизор, радио или любое другое устройство к усилителю.
• Смотрите любимые телепередачи или слушайте любимую радиостанцию ​​по телевизору или радио.

Подведение итогов:

Это руководство является идеальным первым шагом для всех, кто хочет научиться делать усилитель телевизионной антенны.
