Как штробить стены под проводку болгаркой: Как сделать штробу в бетоне: перфоратором, болгаркой

Как сделать штробу в бетоне: перфоратором, болгаркой

Штробление бетона – это выполнение в толще материала небольших по ширине канавок, в которые прокладываются различные коммуникации (чаще всего провода и элементы электрической сети). Несмотря на кажущуюся простоту процесса, правильно и безопасно сделать штробы получается далеко не всегда.

Прокладка коммуникаций выполняется в соответствии с установленными правилами и нормами, предполагает соблюдение определенных расстояний, использование подходящего инструмента, корректную разметку стены, устранение пыли, аккуратный монтаж и т.д. Самое главное, чему нужно уделить внимание в первую очередь – это изучение действующих норм СНиП и выбор инструмента.

Чем и как сделать штробу в бетоне:

1. Зубило и молоток

   – просто и дешево, но неудобно и долго. Даже при условии наличия определенных навыков и сноровки штробы получаются кривыми, выполняются трудоемко. Но зато не нужно покупать никакого инструмента, тратиться на расходники и т. д.

2. Перфоратор

   – процесс идет быстро, но штроба часто получается с неровными краями.

3. Болгарка

   – дает огромное количество пыли, которая потом с трудом убирается даже строительным пылесосом. Зато углубления получаются ровными, работа идет быстро.

4. Штроборез

   – самый лучший и дорогостоящий вариант. Для одноразового применения получается очень затратно, зато штробы создаются ровными, без пыли и сильного шума, быстро.

До того, как начинать штробить, обязательно нужно изучить все нюансы и тонкости, правила и нормы, указанные в специальных документах.

Содержание

• 1 Как сделать штробу в бетонной стене
• 2 Чем и как сделать штробы в стенах
  • 2.1 Болгарка УШМ
  • 2.2 Перфоратор
  • 2.3 Молоток и зубило
  • 2.4 Дрель
  • 2.5 Штроборез
• 3 Как проштробить стену под проводку
  • 3.1 Порядок работ
  • 3.2 Размечаем стены под штробы
  • 3.3 Особенности железобетонных стен
  • 3. 4 Изготовление борозды по бетону
  • 3.5 Работа по газобетону
  • 3.6 Штробление без пыли
• 4 Монтаж кабеля и установка розеток

Как сделать штробу в бетонной стене

Основным документом, регулирующим особенности выполнения штроб в бетонной стене любым инструментом, является СНиП 3.05.06-85. В нем указаны правила создания электрической проводки, все расстояния и основные требования по безопасности. Проигнорировав их, можно не только поставить под угрозу комфорт и безопасность проживания людей в помещении, но и быть оштрафованным.

Перед началом работ нужно все тщательно разметить, определить места прохождения проводок, монтажа розеток, выключателей и других элементов. Монтаж выполняется с учетом требований, указанных ниже.

Нормативные требования СНиП для штробления стен под проводку:

• Нельзя штробить несущие стены.
• Каналы нужно прокладывать параллельно конструктивам: горизонтально или вертикально, по диагонали штробить нельзя.
• Расстояние между потолком и штробой должно составлять минимум 15 сантиметров.
• До газовой трубы должно быть расстояние минимум 40 сантиметров.
• Глубина штробы – не более 2.5 сантиметров.
• Прежде, чем прокладывать новую проводку, нужно проверить стены на наличие старой (если это не новострой).
• Штробы прокладываются исключительно вертикально/горизонтально, никаких косых линий не допускается. Исключением может стать необходимость прокладки проводки на стенах с уклоном (мансарда, к примеру), когда магистраль можно вести параллельно наклону стены.

• Поворачивать штробу между двумя точками можно лишь единожды: каждый поворот представляет собой перегиб кабеля, который сильнее греется в таких местах. И если поворотов будет очень много, повышается опасность эксплуатации.
• По размеру штробы должны быть такими: по ширине 3 сантиметра максимум, по глубине не более 2.6 сантиметров. Общая длина магистрали от распределительной коробки до точки не должна быть больше 3 метров.
• Оптимальные отступы: от батарей и газовых труб 40 сантиметров, до двери 10 сантиметров, от пола – минимум 5 сантиметров (но лучше 10).
• Запрещено в процессе штробления касаться железобетонных конструкций, если же это делать, то так, чтобы не задеть арматурный каркас и с минимальной глубиной канавки.
• Штробить внутренние несущие стены запрещено, на первых этажах работы выполняют очень аккуратно, так как тут стены держат все здание.
• Штробление в потолке реализуется с расчетом наиболее короткого пути до точки освещения.
• Прорезать канавки в напольных плитах запрещено. Когда проводят магистраль по полу, то делают ее в бетонную стяжку, которая заливается с учетом необходимости прокладки борозд.
• В процессе выполнения работ обязательно заботятся о средствах личной защиты – для этих целей подойдут респиратор или маска.

Чем и как сделать штробы в стенах

Делать штробы в стенах можно с использованием различных инструментов и способов, каждый вариант отличается по стоимости, скорости и сложности выполнения работ, количеству появляющейся пыли, трудоемкости.

Ручной инструмент (молоток и зубило) есть в каждом доме, это самый дешевый способ, но и наиболее медленный, трудоемкий. Перфоратор, дрель, болгарка ускоряют процесс, но повышают уровень опасности, требуют внимательности и навыков.

Лучший вариант – использование специального инструмента, предназначенного для создания штроб. Но штроборез стоит достаточно дорого, для единоразового выполнения работ такой вариант обернется дополнительными расходами. Зато штробы будут ровными, работа пройдет быстро и легко, без пыли.

Болгарка УШМ

Сначала места прохождения штроб размечают, потом начинают работу.

Как сделать штробы болгаркой:

• Присоединить специальный диск к инструменту, который предназначен именно для резки бетона.
• Сделать два пропила параллельно один другому на расстоянии примерно 5 миллиметров.
• Выдолбить канавку между пропилами перфоратором.

Расширять канавку болгаркой нежелательно, так как часто диски не выдерживают такой нагрузки и лопают, что ведет к порче расходника и опасности для мастера.

Перфоратор

Штробление перфоратором создает очень много дисперсной пыли, которая распространяется везде, может портить мебель и вещи. Мастеру нужно использовать средства защиты.

Сначала на размеченном участке стены насверливают отверстия диаметром 8 миллиметров с шагом в 1 сантиметр. Потом на инструмент надевают специальную насадку, переводят аппарат в режим удара, пробивают штробу между сделанными ранее отверстиями.

Молоток и зубило

Работы проводятся сложно и пыльно, но зато с использованием простых инструментов, которые можно найти в любом доме. То есть, ничего покупать и тратиться не нужно.

Как сделать штробу молотком и зубилом:

• Прорубить вдоль размеченных линий на участке длиной 20-50 сантиметров две канавки глубиной в 2 сантиметра. Зубило нужно ставить перпендикулярно поверхности стены, монолит просто пробивать с усилием.
• Выбить штробу между канавок, установив под углом будило и просто откалывая по кускам материал.
• Продолжить таким же образом делать штробы по всем разметкам.

Дрель

Можно штробить и дрелью, если заранее позаботиться про три насадки – лопатку и два бура различной длины. Сначала просверливают отверстия на глубину 2.5 сантиметров по намеченной линии с шагом в 1-1.5 сантиметров. Потом бур меняют на лопатку, идут от точки к точке по борозде, создавая сплошную магистраль нужной ширины и глубины. Некрасивый внешний вид штроб потом аккуратно маскируют шпатлевкой.

Для более простого контроля глубины отверстия на сверле немного выше нужной отметки можно наклеить полосу цветной изоленты. Тогда сверлить прекращают в момент, когда остается чуть-чуть до отметки.

Штроборез

Это специальный профессиональный инструмент, который предназначен для создания канавок для штроб. Оборудование достаточно дорогое и специфического назначения. Подходит лишь для нарезания штроб.

Штроборез оснащен двумя пильными дисками, которые нужно выставить на нужное расстояние друг от друга, по высоте (регулирование глубины пропила). Вертикальные штробы обычно делают сверху вниз, так как инструмент обладает немалым весом. Он пропиливает одновременно две параллельные канавки в стене, потом материал между ними выбивается – и идеально ровные, красивые штробы готовы.

Как проштробить стену под проводку

Несмотря на то, что задачи бывают разными, обычно штробы в помещениях делают именно для прокладки электросетей. И тут важно все сделать правильно, чтобы потом иметь возможность безопасно и комфортно эксплуатировать все элементы.

Порядок работ

Сначала составляют подробный план работ, намечают основные этапы, тщательно все рассчитывают и продумывают.

Основные этапы создания штроб для электропроводки:

• Определение мест расположения розеток, выключателей, подводки проводов освещения и т.д. План рисуют тщательно, отмечая каждый элемент и место его расположения (с учетом вышеперечисленных правил и требований СНиП).
• Разработка трасс в соответствии с местами расположения основных элементов.
• Перенос плана на стены маркером или карандашом. Как это сделать: отметить места расположения элементов (светильников, бра, люстр, выключателей, розеток и т.д.), вертикально от них вверх провести линии, не доходя до угла с полотком, отметка мест установки распределительных коробок, которые соединяются горизонтально прямой линией и идут до электрошкафа.

• Проверка всех мест, где будет проводиться сверление (и штроб, и углублений для подрозетников) на предмет наличия старой проводки с использованием детектора. Если найдены металлический каркас или линии, нужно откорректировать план и обойти их.
• После того, как план с корректировками перенесен на стену, можно начинать штробление: сначала делают отверстия для распределительных коробок и подрозетников, потом они соединяются штробами.
• После того, как все сделано, замеряются расстояния и вносятся в план.
• Далее прокладываются кабели, фиксируются в штробах. Все кабеля должны быть проверены на целостность изоляции до прокладки и после.
• Штробы заделываются раствором, далее снова проверяют кабеля, монтируют внешние части элементов.

Размечаем стены под штробы

При прокладке штроб для электропроводки действуют все общие правила СНиП, также нужно позаботиться о некоторых специфичных моментах.

Как правильно разметить штробы для проводки:

• Подготовить инструменты – это могут быть как современные приборы (лазерные, электронные дальномеры), так и обычные средства (маркеры, карандаши или мелки, линейка или рулетка, отвес и уровень, строительный шнур).
• Обозначение маркером мест расположения светильников на потолке, розеток и выключателей на стене, распределительных щитка/коробок. Измерение указанных на плане расстояний. Желательно очерчивать границы для штробления по образцам кабелей, коробок подрозетников.
• Выбор ширины штробы в соответствии с кабелем (тут В – это ширина, Н – высота). Для трехпроводного кабеля сечения 0.75-4 миллиметров от коробки до подрозетника штробу делают шириной 1 сантиметр и глубиной 1.5 сантиметра.

• Возможные отклонения, которые должны учитываться при разметке: высота полов подымается после заливки и настила покрытия, потолки опустятся после установки подвесных/натяжных конструкций, стены могут менять конфигурацию после выравнивания штукатуркой, гипсокартоном. Также стоит делать поправки на кривизну стен, которую нередко можно наблюдать в старых и новых домах.

• Первый метод выполнения разметки

  – нанести прямые линии обивочным шнуром: сначала нужно натянуть между двумя точками пропитанный любым цветным порошком строительный шнур на расстоянии 1 сантиметр от стены, потом шнур оттянуть и резко отпустить. Для качественной натяжки можно использовать гвозди, саморезы, дюбеля из стали.

• Второй метод разметки

  – отметить 2 контрольные точки с обязательным использованием уровня, провести между точками мелом строго вертикальную/горизонтальную линию.

• Третий метод разметки

  – применение лазерных приборов, которые лучами отсвечивают четкие линии в вертикальной/горизонтальной плоскостях.
• Для нанесения разметки на потолок используют разные методы, но сначала определяют центральную точку на поверхности (проводят 2 прямые линии от углов по диагонали, беря точку их пересечения за центр).

Особенности железобетонных стен

При штроблении железобетонных конструкций нельзя нарушать металлический каркас. Сначала определяют глубину залегания стального каркаса, потом корректируют параметры штробы. Если прохождение металлических прутьев определить трудно, лучше всего делать небольшие углубления или вообще не делать в самой стене, а прятать в слое штукатурки.

Также можно выполнить открытую проводку – сделать в виде ретро или проложить провода в специальные кабель-каналы. Можно привлечь дизайнера, который сделает коммуникации частью интерьера. В Москве и регионах отыскать профессионала не составит труда.

Изготовление борозды по бетону

Для выполнения штроб в бетоне используются различные инструменты – молоток и зубило, болгарка, перфоратор, штроборез. Электроинструмент ускоряет процесс, но понижает уровень безопасности и может провоцировать появление большого количества пыли. Штроборез стоит дорого, но зато позволяет выполнить работы быстро, качественно, беспыльно практически. Каждый мастер выбирает подходящий для него метод создания штроб и реализует поставленную задачу.

Работа по газобетону

Для создания штроб в газобетоне могут использоваться все те же методы, что и для обычного бетона. Но лучше всего выбирать специальный штроборез для пено/газоблоков, который делает сразу две канавки. Единственный минус в работе с газобетоном – появление огромного объема пыли, который в случае с применением штробореза уходит в специальный отсек, в других случаях обязательно использование промышленного пылесоса.

Штробление без пыли

Пыль может стать серьезной проблемой в работе, поэтому заранее стоит продумать, как лучше всего с ней справляться.

Советы мастеров для уменьшения количества пыли:

• Увлажнять поверхность регулярно в процессе.
• Применять бытовой пылесос.

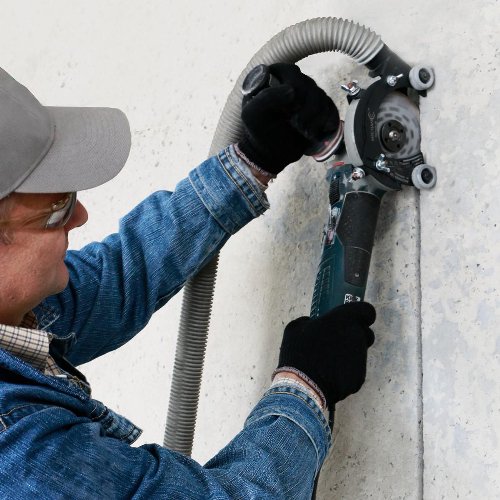

• Использовать штроборез с уже подключенным к нему пылесосом – в устройстве предусмотрен специальный кожух, который закрывает оба диска и изолирует пространство резки, в то время, как пыль вытягивается через отвод пылесоса.
• Мокрая резка бетона болгаркой – используется шланг, который беспрерывно подает воду на диск, всю площадь резки. Но тут нужно проявлять внимательность, так как если вода попадет на инструмент, она его испортит.

Монтаж кабеля и установка розеток

Кабеля в стену можно монтировать несколькими способами – с гофрой или без. В первом случае в штробе располагают специальную гофрированную трубу, в нее протягивают несколько проводов и доводят до места соединения с элементами. Во втором случае кабеля монтируют просто в штробе, фиксируя гипсом, шпаклевкой или штукатуркой.

Розетки лучше всего монтировать в одну рамку блоками, туда же могут подсоединяться разъемы для телефона, Интернета, кабельного ТВ. Отверстия для подрозетников, выключателей и других элементов выполняют перфоратором (в ударном режиме) со специальными алмазными коронками нужного диаметра. Потом элементы монтируют по инструкции, заделывают все аккуратно.

Как заделывают углубления перед финишной отделкой:

• Борозды и места вокруг элементов тщательно очищают пылесосом или веником, удаляя всю пыль.
• Затем все аккуратно грунтуется, грунт высыхает.
• Борозда или углубление смачивается водой, после чего заделывается штукатуркой, строительным гипсом или монтажной пеной.

Штробление бетона – не такая сложная задача, как может показаться на первый взгляд. Но каждый этап работ требует внимания, четкого соблюдения технологии и использования подходящих материалов, инструментов. Только в таком случае можно быть уверенным в надежности и безопасности коммуникаций.

Как штробить стены под проводку

Автор: admin | 04.08.2016

Штробление стен требуется, когда проводку в помещении необходимо проложить скрыто. Приступают к работе после разметки трасс. Неотъемлемой частью процесса штробления, является повышенное пылеобразование. Поэтому не забывайте применять средства для защиты органов дыхания и зрения. Для штробления вам не обойтись без специальных приспособлений и инструментов. При малых объемах можно даже обойтись простым зубилом и молотком, при капитальной замене проводки во всей квартире или доме, уже понадобятся более серьезные вещи.

Инструменты для штробления

• ⚡обыкновенная болгарка с алмазными дисками по бетону
• ⚡болгарка со специально предназначенной насадкой для штробления стен
• ⚡штроборез
• ⚡перфоратор и зубило — для грубого штробления в кирпиче
• ⚡зубило и молоток – только для неглубокого штробления в штукатурке

Если вы ремонтируете только одну из комнат, а в других по прежнему проживаете, то используйте перфоратор и зубило. От штробореза образуется дисперсная пыль, которая проникнет повсюду и может испортить вещи.

Для штробления перфоратором вначале насверлите по размеченной трассе отверстия d-8мм. Расстояния между отверстиями 1см. Затем оденьте на перфоратор насадку для штробления и перейдя в режим удара разбейте между отверстиями штробу.
Безусловно, приобретать штроборез может быть экономически не целесообразно. Однако штробление стен простой болгаркой, довольно опасная работа. Советую даже для работ в одной квартире все же приобрести самый недорогой штроборез. Очень важно, чтобы и для болгарок и для штроборезов использовались качественные диски. В этом случае и на работу уйдет гораздо меньше времени, да и сам процесс работы будет безопаснее

Покупку промышленных пылесосов могут позволить себе только люди, постоянно занимающиеся ремонтом.

Для всех остальных можно посоветовать приобрести мешки для пылесосов и накручивать их на патрубок штробореза. Количество пыли образуемой при штроблении будет резко уменьшено.

Если же приобретение комплекта штроборез+пылесос обходится в неподъемную цену, попробуйте взять эти инструменты у профессиональных строителей напрокат. Некоторые умельцы приспосабливают самодельную подачу воды на диски для уменьшения пылеобразования:

//youtu.be/41sS-7yW0e0

Основные нюансы работы при шторблении:

• • ⚡перед началом работы удаляйте с поверхности стен все лишнее (старые обои, плакаты) – они могут забить штроборез;
  • ⚡перед штроблением проверяйте трассу будущей штробы на отсутствие старой проводки. Сделать это можно специальным инструментом. При возможности запитайте эл.инструмент от соседей, а свою квартиру полностью обесточьте;
  • ⚡штроба должна проходить параллельно конструкциям здания – горизонтально или вертикально;
  • ⚡вертикальная штроба режется сверху-вниз;
  • ⚡расстояние горизонтальной штробы от потолка – не более 40см;

• ⚡расстояние вертикальной штробы от дверей, окон, углов – не менее 10см;
• ⚡максимальная глубина штробы – 2,5см;
• ⚡если наткнулись на арматуру, измените трассу штробы. Вырубая арматуру, Вы нарушаете целостность плит, снижая несущую способность здания;
• ⚡старайтесь нарезать узкие штробы шириной 3-5мм, чтобы поместился один кабель. При укладке нескольких кабелей в одной штробе, ее ширина увеличивается на ширину прокладываемых кабелей.

Ширина штробы

Минусы широкой штробы:

1. ее нужно прорезать
2. выбить бетон
3. насверлить отверстия 6мм под дюбель хомут
4. прибить кабель
5. заштукатурить штробу, используя большое количество раствора и времени

Плюсы узкой штробы:

1. прорезаете штробу
2. для очистки штробы максимум используете усилие мощной отвертки или узкого зубила
3. сверлить отверстия и прибивать кабель не нужно
4. используете минимальное количество цементного раствора
5. экономите время

Средства защиты

//youtu.be/IDRsrYaAYWg

При штроблении не забывайте про технику безопасности. Обязательно используйте:

• ⚡перчатки
• ⚡наушники
• ⚡защитные очки
• ⚡респиратор
• ⚡устойчивые стремянки

По окончании работ очистите штробы от пыли пылесосом или веником.

Посмотреть текущие цены на штроборезы и насадки для штробления под болгарку можно здесь или здесь.

//youtu.be/ikOnNbs-Id8

Штроборез для болгарки своими руками

Профессиональный штроборез – отличный помощник электрика-монтажника: высокая скорость работы, надежная защита и минимум пыли. Единственный его недостаток – высокая цена, которую можно обойти самодельной чеканкой – насадкой на болгарку, дающей примерно такую ​​же производительность резания.

Содержание

• Как работает штроборез
• Если вместо штробореза использовать болгарку
• Как превратить болгарку в штроборез
  • Изготовление защитного кожуха
  • Регулировка глубины резания
  • Установка двух дисков на вал
• Особенности работы с самодельным штроборезом

Как работает штроборез

Чтобы понять, как собрать самодельный штроборез из болгарки, нужно знать, как работает устройство заводского изготовления. Его основными частями является мощный электродвигатель, на валу которого установлены два бетонных диска. Расстояние между ними регулируется гайками. Дополнительными, но не менее важными составляющими являются защитный кожух, выполняющий также роль пылесборника, и регулировочная планка, определяющая глубину паза.

Выставлена ​​необходимая глубина пропила, подключен пылесос, теперь нужно просто провести штроборезом по нанесенной на стене разметке, после чего надеть насадку для штробления стен (в народе называемую «лопатой») на перфораторе и бетон выбивается изнутри реза.

Если вы используете шлифовальный станок вместо штробореза

шлифовальный станок с самодельным пылеудаляющим аппаратом, подходит для небольших работ

Из конструкции видно, что в крайнем случае станок для изготовления штроб можно заменить обычной болгаркой — поставить на нее диск по бетону и сделать необходимые пропилы в два прохода. Действительно так делают, если нужен один маленький штроб, но практика и многочисленные отзывы показывают, что пыль после такого штроба будет оседать долго, что может застопорить всю работу.

При необходимости заточки нескольких канавок потеря времени будет значительной, а если такие работы выполнять через равные промежутки времени, то метод становится неэффективным. Другими недостатками этого способа являются невозможность сохранения одинаковых размеров краев канавки и их глубины. Это нельзя назвать существенным недостатком, но иногда это чревато отваливанием куска стенки при выдалбливании сердцевины паза.

Если длина монтажного вала позволяет, то на болгарку можно поставить сразу два диска по бетону, и тогда штроба будет резаться за один заход. Даже если не затрагивать вопрос безопасности, то меньше пыли не будет и она будет оседать с той же скоростью. В результате выигрыш во времени окажется незначительным, а травмоопасность возрастет на порядок.

Как превратить болгарку в штроборез

Чтобы сделать из болгарки полноценный штроборез своими руками, нужно решить два вопроса:

• Удаление пыли. Это первостепенная проблема — без ее решения дальнейшая модернизация бессмысленна.
• Размещение на валу, рассчитанном на один диск, два круга по бетону. При этом конструкция должна быть надежной и обеспечивать строго перпендикулярное положение окружностей к плоскости реза — малейший перекос на 3000 и более об/мин — это в лучшем случае заклинивание и выход из строя коробки передач или двигателя.

Изготовление защитного кожуха

По большому счету, эта деталь делает из УШМ самодельный штроборез — такая насадка для болгарки заменяет штатную защиту, установленную на устройстве, полностью скрывая не погруженную в стену часть круга. Вопроса, как сделать крепеж, быть не должно – они просто скопированы с заводской детали.

Защитно-пылесборный кожух представляет собой срезанный сбоку сплющенный цилиндр, в котором находится патрубок для подсоединения шланга от пылесоса (можно использовать строительный, а если делать циклонный фильтр, то обычный бытовой).

Высота цилиндра выполнена достаточной для размещения двух дисков на необходимом расстоянии друг от друга. Для его изготовления вам понадобятся две железные полукруглые пластины и стальная полоса, которая их скрепит. Полоса сгибается, приваривается к закругленным частям пластин и основа кожуха готова.

В зависимости от крепежа заводской защиты, в пластине, которая будет примыкать к корпусу болгарки, кроме прорези под вал, делаются отверстия под болты, либо приваривается хомут-хомут.

Регулировка глубины реза

Часть корпуса, решающая эту проблему, одновременно является направляющей для штробореза — если к ней приделать колеса, то устройство будет легко перемещаться по стене по ним.

Изготавливается в форме «Г» или «Т» — нижняя часть «буквы» вычерчена из двух уголков, которые крепятся к верхней части защитного кожуха так, чтобы нижняя часть могла свободно подниматься и падение, что позволит вам отрегулировать, насколько диски будут выглядывать из-под кожуха. Зафиксировать в заданном положении проще всего с помощью болтового соединения или упора.

Дополнительно к основанию направляющей приварены боковины, чтобы пыль, как бы ни регулировалась глубина реза, не вылетала из-под кожуха.

Верхняя часть «буквы» нужна для устойчивости — на ней установлены колеса для плавного перемещения штробореза по стене.

Установка двух дисков на вал

Крайне редко заводской вал болгарки бывает достаточной длины, что позволит закрепить на нем сразу два круга. Из этого положения есть два логических выхода — выточить новый вал или сделать гайку, которая бы зажимала первый круг и удерживала второй. По ряду причин второе решение более выгодно:

• Нет необходимости разбирать кофемолку.
• Если прибор вышел из строя, то можно приобрести другой и просто переставить на нем гайку.
• Технически проще вырезать гайку, чем вал, который соединяется с коробкой передач.
• Гайка обрабатывается вместе с втулкой.

Диски надеваются в следующем порядке:

1. Первый диск устанавливается на вал измельчителя.
2. Поверх него лежит рукав, а на нем — второй круг.
3. Гайка продевается через верхний диск, втулку и затягивается прижатием первого диска и зажимом второго между собой и втулкой.

Вся конструкция наглядно показана на видео:

Особенности работы с самодельным штроборезом

Внутреннее устройство заводского штробореза несколько отличается от болгарки — он рассчитан на одну единственную задачу, максимально упрощен и требует более качественных комплектующих. Усилие на вал шлифовального станка передается через коническую шестерню и все предназначено для очистки поверхностей и резки железа.

Усилия, возникающие при нарезании паза, быстро разрушают редуктор и подшипники. Этому способствует двойная нагрузка на узлы механизма и то, что второй диск расположен не на расчетном месте, а значит, усилие передается под другим углом.

В любом случае стоимость штроборезы на порядок выше болгарки и купить новую УШМ зачастую проще, чем одну бороздорезку. Но это не должно мешать соблюдению простых рекомендаций, которые продлят жизнь самодельному штроборезу, сделанному из болгарки:

• Необходимо следить за тем, чтобы инструмент не перегревался и по возможности как можно чаще давать ему отдых.
• Также не помешает оценить, насколько быстрее работает с двумя дисками, чем с одним. Регулируемый ограничитель глубины пропила обеспечивает защиту от пыли и относительно прямые канавки даже при выполнении двух параллельных пропилов. Если дополнительное перемещение по стене однодисковым штроборезом продлевает срок его службы, то, возможно, стоит ограничиться этим вариантом.

В итоге штроборез своими руками, качественно сделанный, работает не хуже оригинального заводского, но есть риск быстро вывести из строя болгарку, взятую за основу. Если вам приходится часто нарезать канавки, то лучше приобрести собственную бороздную фрезу, предназначенную именно для нарезки стенок, а для периодической работы больше подойдет болгарка, переделанная под канавочную фрезу.

Как пользоваться угловой шлифовальной машиной (сделай сам)

Обновлено: 02 октября 2018 г.

Угловые шлифовальные машины — это универсальные инструменты, с помощью которых можно шлифовать металл и резать плитку, штукатурку и брусчатку, наносить раствор, а также шлифовать, полировать и затачивать.

Следующий проект›

Семейный мастер на все руки

Научитесь пользоваться угловой шлифовальной машиной для резки плитки, раствора и брусчатки; быстро удалить ржавчину и отслоившуюся краску; точить лезвия и резать или шлифовать сталь.

Авторы журнала «Сделай сам» из журнала The Family Handyman Magazine

Time

An hour or less

Complexity

Beginner

Cost

Less than $20

Overview of angle grinders

Angle grinder tool

Angle grinders use a wide variety of cutting and grinding wheels, like показанный здесь алмазный круг.

Угловые шлифовальные машины можно найти везде, где продаются электроинструменты. Доступны ручные шлифовальные машины большего размера, но популярные 4-дюймовые. и 4-1/2 дюймовые шлифовальные машины подходят для большинства задач. Вы можете купить очень недорогую угловую шлифовальную машину, но для частого использования или для сложных работ, таких как резка штукатурки или цемента, я бы рекомендовал потратить немного больше на шлифовальную машину с более мощным двигателем (ищите двигатель, который потребляет от 5 до 9 оборотов).ампер).

Возможность работы с различными кругами и аксессуарами делает угловые шлифовальные машины такими универсальными. Ваша угловая шлифовальная машина включает в себя шпиндельную шайбу и шпиндельную гайку, которые вы будете устанавливать в различных конфигурациях, чтобы приспособить более толстые или тонкие круги, или вообще снимать их, когда вы навинчиваете проволочные колеса и чашки на резьбовой шпиндель. Инструкции по установке колес и принадлежностей см. в руководстве.

Абразивные круги для угловой шлифовальной машины вы найдете в любом хозяйственном магазине или хозяйственном центре. Хотя все колеса выглядят одинаково, они предназначены для разных задач. Читайте этикетки.

Очистка металла

Фото 1. Используйте проволочную щетку для очистки

Очистите ржавчину, затвердевший цемент и грязь с садовых инструментов с помощью проволочной чаши. Закрепите работу струбцинами или тисками. Убедитесь, что кисть вращается от края, а не внутрь. В противном случае щетка может зацепиться за край и вызвать отдачу шлифовальной машины.

Фото 2: Удаление краски

Удалите краску с помощью проволочного валика. Опять же, будьте осторожны, чтобы работать вдали от острых краев, а не в них. Проволочные колеса подходят для щелей и труднодоступных мест.

Проволочная чашечная щетка

Проволочные щетки прекрасно подходят для очистки больших плоских поверхностей.

Проволочное колесо

Проволочное колесо подходит для узких мест.

Проволочные круги быстро удаляют ржавчину и отслаивающуюся краску. Насадки для угловых шлифовальных машин с проволочным кругом и щеткой предназначены для различных задач по зачистке, очистке и удалению заусенцев. Щетки с проволочной чашкой лучше всего подходят для удаления краски или ржавчины с широких плоских поверхностей. Проволочные колеса легче входят в щели и углы. Насадки для колес и щеток бывают самых разных стилей. Прочтите упаковку, чтобы найти тот, который подходит для вашего приложения. Кроме того, убедитесь, что резьба совпадает с резьбой шпинделя на вашей кофемолке. Большинство угловых шлифовальных машин имеют диаметр 5/8 дюйма. резьба веретена, но есть несколько чудаков.

Обрезка стержней, стержней и болтов

Фото 3. Как резать арматуру

Установите металлический отрезной круг на угловую шлифовальную машину. Подоприте длинную сторону арматурного стержня и надежно удерживайте ее. Опустите отрезной диск в металл, позволяя весу инструмента выполнять большую часть работы. Позвольте короткому концу свободно падать, чтобы избежать заедания лезвия.

Фото 4: Обрежьте примерзшие болты

Зашлифуйте болты заподлицо с бетоном. Вы можете задеть бетон, но не пытайтесь врезаться в него этим колесом.

Отрезной диск по металлу

Используйте недорогой отрезной диск для грубой резки металла.

Если вы наберетесь терпения, вы сможете разрезать большинство металлов ножовкой. Но для быстрой грубой резки трудно превзойти шлифовальную машину. Я использовал угловую шлифовальную машину для резки арматуры (фото 3), уголков, ржавых болтов (фото 4) и сварных проволочных ограждений. Для этих и других задач по резке металла используйте недорогой отрезной круг.

Резка плитки, камня и бетона

Фото 5: Надрез на лицевой стороне плитки

Точно отметьте контур разреза как на лицевой, так и на обратной стороне плитки. Прикрепите плитку к рабочему столу и сделайте надрезы на лицевой стороне глубиной около 1/8 дюйма алмазным диском.

Фото 6: Завершите разрез на обратной стороне

Переверните плитку и прорежьте ее с обратной стороны. Продлите надрезы немного дальше линий в углах, чтобы получились четкие, прямые углы.

Алмазный круг для сухой резки

Резка плитки и кирпичной кладки алмазным диском для сухой резки.

Вырубка и резка керамической или каменной плитки для установки вокруг выпускных отверстий и других препятствий с помощью стандартных плиткорезов затруднена, если не невозможна. Но угловая шлифовальная машина, оснащенная алмазным кругом для сухой резки, быстро справится с этими сложными резами.

Восстановление режущих кромок

Фото 7: Заточка лезвий

Зажмите лезвие в тисках или на верстаке с помощью ручных зажимов. Расположите кофемолку и отрегулируйте защитный кожух так, чтобы искры не попадали на ваше лицо и тело. Совместите шлифовальный круг с углом на лезвии. Запустите кофемолку и плавно перемещайте шлифовальный круг по лезвию, слегка надавливая.

Шлифовальный круг

Используйте шлифовальный круг для общих задач заточки.

Угловая шлифовальная машина, оснащенная шлифовальным кругом, является отличным инструментом для восстановления кромок на инструментах, подвергающихся грубой обработке, таких как мотыги, лопаты и скребки для льда, или для начальной заточки топоров, топориков и лезвий газонокосилок. Если вам нужна более острая кромка, чем оставляет шлифовальный станок, воспользуйтесь напильником. На фото 7 показано, как заточить нож газонокосилки. Используйте ту же технику, чтобы восстановить края на других инструментах. Расположите шлифовальный станок так, чтобы колесо вращалось от корпуса лезвия к кромке (см. стрелку на корпусе шлифовального станка, чтобы определить, в каком направлении вращается колесо).

Наконец, выключив шлифовальный станок, приложите шлифовальный круг к лезвию и отрегулируйте угол шлифовального станка в соответствии со скосом лезвия. Это положение, которое вы хотите сохранить, когда будете шлифовать край. Поднимите кофемолку с края, включите ее и дайте ей разогнаться, прежде чем перемещать ее по лезвию.

Перемещайте шлифовальный станок по заготовке в направлении рукоятки, а не шлифуйте вперед и назад. Затем поднимите его и повторите, концентрируясь на том, чтобы удерживать шлифовальный станок под постоянным углом на протяжении всего хода.

Металлическое лезвие легко перегреть болгаркой. Перегретый металл приобретает иссиня-черный или соломенный цвет и недолго остается острым. Чтобы избежать перегрева, применяйте только легкое давление и держите кофемолку в движении. Кроме того, держите под рукой ведро с водой и губку или тряпку и часто смачивайте металл, чтобы он оставался прохладным.

Вырезание старого раствора

Фото 8: Растереть раствор

Измельчить старый рыхлый раствор с помощью угловой шлифовальной машины и алмазного шлифовального круга. Сделайте два или три 1/2 дюйма. глубокие проходы для полной очистки сустава. Оставайтесь на расстоянии около 1/8 дюйма от кирпича, чтобы не повредить его.

Алмазный шлифовальный круг

Очистите швы от старого раствора с помощью шлифовального круга.

Шлифовальные бьет зубилом и молотком для удаления старого раствора. Было бы целесообразно купить шлифовальную машину только для того, чтобы удалить раствор, если вам нужно было много затачивать. Более толстые алмазные круги быстро удаляют старый раствор, не нарушая и не повреждая кирпичи. Однако здесь пыльно, поэтому наденьте пылезащитную маску и обязательно закройте окна и предупредите соседей.

Мы коснулись только тех работ, которые можно выполнять с помощью угловой шлифовальной машины. Просмотрите местный хозяйственный магазин или домашний центр, чтобы получить лучшее представление о доступных насадках для угловых шлифовальных машин. Они могут сэкономить вам массу времени.

Безопасность шлифовальной машины

В отличие от сверлильных двигателей, которые вращаются со скоростью от 700 до 1200 об/мин, шлифовальные машины вращаются с головокружительной скоростью от 10 000 до 11 000 об/мин. Они достаточно быстры, чтобы напугать! Соблюдайте следующие меры предосторожности для безопасного использования шлифовальной машины:

• Носите защитную маску и перчатки.
• Отключайте кофемолку от сети при замене кругов.
• Прикрепите ручку и крепко держите ее обеими руками.
• Используйте защиту, если это возможно.
• Прогоните новые колеса в течение одной минуты в защищенном месте, прежде чем использовать их, чтобы убедиться, что колесо не повреждено.
• Расположите изделие таким образом, чтобы мусор был направлен вниз.
• Держите подальше посторонних. Все находящиеся поблизости должны носить защитные очки.
• Расположите заготовку так, чтобы колесо вращалось в сторону от острых краев, а не в них. Колеса, особенно проволочные, могут зацепиться за край и отбросить заготовку или вызвать отскок шлифовального станка (Фото 1).
• Не допускайте искр к легковоспламеняющимся материалам.
• Зажмите или закрепите заготовку каким-либо образом.
