Как собрать переноску электрическую: Как собрать удлинитель. Как сделать электрическую переноску своими руками

Электрическая переноска: самостоятельное изготовление | Строй Советы

Оглавление:
Электрическая переноска: что понадобится
Как сделать электрическую переноску своими руками

Если вы считаете, что с электрической переноской, или, как ее еще называют, удлинителем, плотно имеют дело только строители, вы ошибаетесь – это изделие достаточно распространено практически везде и пользуется им, можно сказать, каждый. В гараже, дома, на работе и даже на улице, если на то возникает необходимость. В общем, вещь очень полезная в хозяйстве, и приобрести ее можно в любом строительном магазине. Или вообще взять и просто сделать ее своими руками – это не так уж сложно, как может показаться на первый взгляд. Этим мы займемся в данной статье, в которой вместе с сайтом stroisovety.org разберемся с вопросом, как и из чего делается электрическая переноска?

Электрическая переноска фото

Электрическая переноска: что понадобится

Наверное, я не открою тайну, если скажу, что переноски бывают двух типов – одни из них предназначены для подключения различных электроприборов, а другие для освещения (лампа переноска). В зависимости от этого вам могут понадобиться те или иные разновидности материалов.

1. Провод – нужен в любом случае. Как для лампы, так и для переноски с розеткой лучше выбрать круглый провод (ПВС), хотя можно использовать и плоский, например ШВВП. ПВС просто немного удобнее для этих целей. Самым важным моментом при выборе электрического кабеля для переноски является выбор его сечения – эта характеристика кабеля в полной мере зависит от будущих нагрузок. Если переноска будет использоваться для подключения электроприборов, то лучше остановиться на сечении провода 2,5 квадрата – с его помощью можно будет подключать как небольшой радиоприемник, так и мощный обогреватель и даже такое оборудование, как стиральные или посудомоечные машины. В общем, для переноски с розеткой лучше использовать более мощный провод, даже если делаете вы ее для подключения маломощного приемника (наверняка в будущем ее назначение поменяется). Что же касается лампы переноски, то здесь такой мощный провод не нужен – вполне будет достаточно провода с максимальным сечением 1,5 квадрата. Если вы делаете светодиодную лампу переноску, то и того меньше – подойдет 0,75 квадрата.
2. Вилка – также понадобится в любом случае. Таких изделий в магазинах полно, и все они достаточно разные. По их поводу можно сказать только одно – это, опять же, правильный выбор мощности. Их, так же, как и провод, рассчитывают на определенную нагрузку, хотя в последнее время вилки продаются по большей части универсальные и отличаются только наличием или отсутствием заземляющего контакта. Существуют вилки на 6А и на 10А – для света можно использовать первый вариант, а для переносной розетки лучше избрать второй, который в состоянии выдерживать нагрузку от электроприборов мощностью до 2000Вт.
   Вилка для переноски удлинителя фото

3. Патрон для лампочки или розетка. С первым вариантов немного – это либо керамический патрон, либо пластиковый. Также важен размер цоколя, и если вы собираетесь устанавливать в него лампы мощностью свыше полкиловатта, то и его предельно допустимая нагрузка, которая так же, как и в случае с вилкой, указывается в Амперах. Практически точно так же дела обстоят и с розеткой для переноски – она в некоторой степени отличается от обычной встраиваемой и даже накладной розетки. Для переносок используют полностью защищенные розетки, которые закрыты со всех сторон – у них даже в дырочках для вилки установлена специальная защита. Кроме того, они могут быть одинарными, двойными, тройными – при желании можно даже найти розетку для подключения шести вилок. Тут уже придется выбирать исходя из ваших потребностей – в принципе, в быту, если вы, конечно, не собираетесь из переносок монтировать домашнюю электропроводку, вполне достаточно розетки для четырех подключений максимум.

Как вариант, если речь идет о стационарной переноске светильнике, также можно подумать и о выключателе – в принципе, он лишним не будет и при переносном варианте. В большинстве случаев для самодельных переносок отлично подходит выключатель, устанавливаемый прямо на провод – раньше ими оборудовались шнуры бра.

Розетки для переноски своими руками фото

В принципе это все, что понадобится для самостоятельного изготовления электрической переноски, не считая инструментов. Если говорить о них, то здесь вполне реально обойтись одним ножом и отверткой. Если вы хотите изготовить «вечное» изделие, то придется обзавестись паяльником – с его помощью пропаивают концы проводов. Кроме того, эту операцию лучше осуществлять, если к переноске будет подключаться высокая нагрузка.

Как сделать электрическую переноску своими руками

Вопрос, как сделать электрическую переноску своими руками, решается довольно просто – для профессионального электрика это, как говорится, раз плюнуть и по времени занимает минут пять-десять, не больше. В целом, этот процесс можно представить в виде следующей последовательности.

1. Подготавливаем провод. Зачищаем его с обоих концов – сначала снимаем верхнюю изоляцию и освобождаем жилы провода. Много изоляции снимать не нужно – максимум 30-50мм. Потом зачищаем каждую отдельно взятую жилу – оголяем провода примерно на полсантиметра. Так поступаем с каждым из концов электрического провода.

   Подготовка провода для переноски фото

2. Устанавливаем вилку. Для начала разбираем ее, выкручивая всего один винтик – после разъединения частей надеваем на один из концов кабеля сначала резиновый уплотнитель, а потом и корпус самой вилки. После этого берем внутреннюю часть этого изделия и откручиваем фиксатор провода (в большинстве случаев это пластиковая скоба, прикрученная двумя саморезами). Дальше все просто – подсоединяем концы кабеля к контактам вилки, устанавливаем на место зажим для провода, соединяем внутреннюю часть вилки с корпусом и закручиваем винт назад. Здесь следует упомянуть о том, что соединение провода с контактами вилки должно производиться капитально – винт контакта нужно зажимать сильно. Также необходимо проследить за тем, чтобы две жилы кабеля не контачили между собой.

   Как подключить кабель для переноски фото

3. Устанавливаем розетку. Принцип тот же, что и при установке вилки на провод. Сначала разбираем розетку – снимая с нее верхнюю крышку, мы получаем доступ к внутренней части, где и происходит подсоединение проводов.
   Там вы найдете клеммы, к которым необходимо будет подсоединить провод. В зависимости от модели приобретенной вами розетки для переноски, ее клеммы могут иметь некоторые различия. Здесь может быть три варианта: самый распространенный из них представляет собой винт с квадратной гайкой. Менее используемые клеммы – это металлический куб с резьбовым отверстием внутри и винтом. Также имеются и клеммы быстрого подключения – подсоединение провода в них осуществляется с помощью нажимного рычага. Его нужно удерживать для того, чтобы закрепить провод. Впоследствии он отпускается, и провод автоматически зажимается. Если вы приобрели розетку именно с такими клеммами, то концы провода лучше пропаять или хотя бы оснастить их обжимными концевиками.

Что касается патрона для обычной или светодиодной переноски, то он устанавливается на провод не намного сложнее, чем вилка или розетка. Принцип такой же – разбираем патрон на две части, вытягиваем середину, подключаем к ней концы проводов и собираем все на место.

Здесь практически все точно так же, как и в вилке – перед тем как подсоединить провода к сердечнику, не забудьте надеть на провод одну из половинок корпуса патрона.

Патрон для лампы переноски фото

Как видите, электрическая переноска является отнюдь не сложным изделием. Таким способом можно изготовить переноску любой необходимой вам длины – здесь отмечу, что провод реализуется в бухтах, которые имеют намотку от 100 до 250м. Для длинных переносок понадобится продумать систему намотки – возможно, дополнительно понадобится сделать барабан или какое-либо другое приспособление.

Автор статьи Александр Куликов

Как сделать электрический удлинитель своими руками

Современный мир практически невозможно представить без электричества. Различные бытовые приборы, освещение, электрический инструмент все это нуждается в питании.

Количество вилок для этих приборов исчисляется десятками, а вот количество розеток в квартире или в доме, значительно меньше этого количества.

Для исправления данной ситуации люди в основном используют удлинители с разным количеством розеток. Специализированные магазины предоставляют огромный выбор различных удлинителей.

Но не всегда они могут полностью удовлетворить наши желания. Не соответствие длины удлинителя или количество розеток отталкивает нас от желания купить увиденный вариант.

В данном случае остается только один вариант, сделать удлинитель самостоятельно. Мы предлагаем инструкцию, как своими руками сделать удлинитель, который удовлетворит ваши требования.

На специализированных форумах и сайтах, вы можете найти фотографии самодельных удлинителей.

Перед началом самостоятельного изготовления удлинителя рекомендуем ознакомиться с такими вариантами. Они могут вам помочь с выбором устройства и его изготовлением.

Краткое содержимое статьи:

Подготовительные работы

Перед тем, как приступить к изготовлению удлинителя следует определиться, в каких условиях он будет использоваться. Не стоит забывать и мощности подключаемых устройств.

Ведь именно от этого зависит, какой кабель следует купить для изготовления удлинителя.

После того как определились с желаемыми требованиями, следует подготовить список, в котором укажете какие именно составляющие необходимы вам, что бы собрать качественный удлинитель.

Инструмент, материал который потребуется в работе

Для начала необходимо определиться с сечением провода, используемым в качестве шнура. Мы рекомендуем использовать медный провод.

Если удлинитель будет подключаться к розетке, имеющей заземление, то рекомендуем купить трехжильный провод.

Так же стоит определиться с сечением провода. Провод сечение 1.5 мм выдерживает нагрузку до 3.5 киловатт.

Если планируете подключать устройства с большей емкостью, то желательно использовать провод сечением 2.5 мм. Такой провод выдерживает нагрузку до 5 киловатт.

Для изготовления удлинителя использующего большую мощность, рекомендуем найти на специализированных форумах или сайтах производителей кабелей таблицы. В них указаны сечение провода и мощность, на которую они рассчитаны.

Стоит внимательно отнестись к выбору штепсельной вилки. Если ваши розетки старой конструкции, не стоит приобретать вилку типа «евро».

Постарайтесь определиться с количеством розеток, которые потребуются для удлинителя. Не желательно использовать одиночную розетку.

Конечно, при необходимости вы можете соединить удлинитель, изготовленный своими руками с фабричным вариантом, имеющим несколько розеток. Но желательно предусмотреть в изготовляемом варианте две или три розетки.

При покупке колодки с розетками старайтесь не перепутать с вариантом, который используется при работе с открытой проводкой. У таких колодок очень часто выпадает задняя часть, нет хомутов для защиты от случайного выпадения вилок из гнезда.

Процесс изготовления удлинителя

Для сборки вам потребуется острый нож для снятия изоляции, плоскогубцы, набор отверток. После подготовительных работ можно приступить к непосредственному изготовлению удлинителя.

Сборку рекомендуем начать с вилки. Для этого следует удалить верхнюю изоляцию на 5-6 см. После этого очищаем сами жилы от изоляции приблизительно на 1 см. Разбираем штепсельную вилку и крепим оголенные провода непосредственно к вилке.

Главный момент это не перепутать заземляющийся провод. Расположение фазы и нуля не играет роли. После этого следует собрать вилку в обратном порядке.

После этого можно приступить к установке на удлинитель розеток. Корпус разбирается, и провода крепятся внутри колодки. Обращаем обязательное внимание на заземление. После фиксации проводов в колодке, следует произвести сборку корпуса розеток.

После окончательной сборки всего удлинителя рекомендуем произвести проверку мультиметром. После проверки, работы по изготовлению удлинителя можно считать законченными.

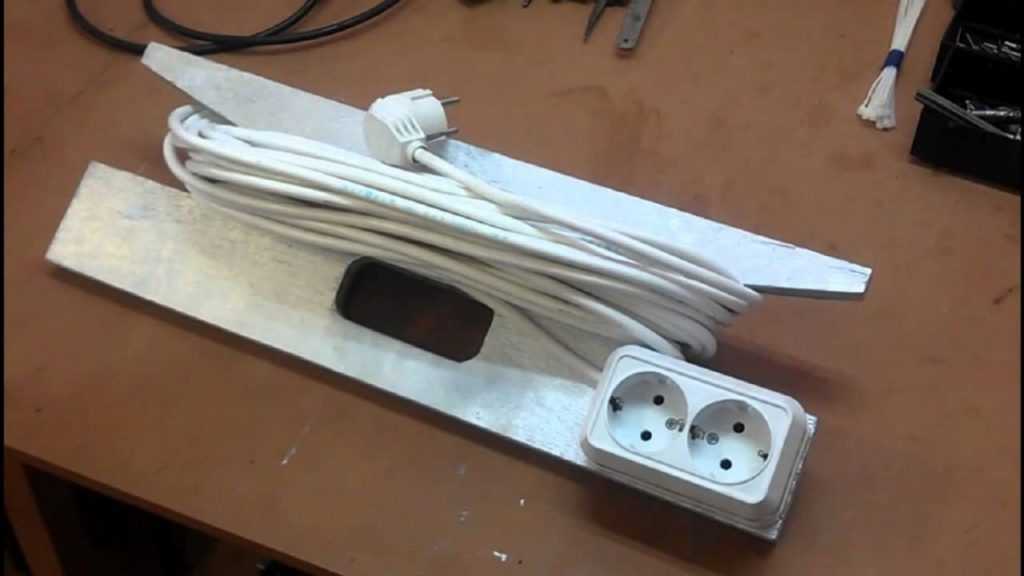

Если вы планируете изготовить очень длинный удлинитель, то можем порекомендовать использовать катушку. В этом случае использование данного удлинителя окажешься наиболее удобным.

Вы можете использовать определенное количество удлинителя, не боясь запутаться в ненужной части удлинителя. Хранение удлинителя на катушке, гораздо удобнее, чем в виде бухты.

Фото советы как сделать электрический удлинитель своими руками
