Как лучше соединить алюминиевый провод с медным

28 / June / 2021

Во многих зданиях о надежной проводке можно только мечтать, резные виды проводов в стене приводят к ряду вопросов, ведь проводка передает ток и может провоцировать искрение. Как лучше соединить алюминиевый провод с медным, чтобы избежать последующих проблем? В течение длительного времени электрический кабель был алюминиевым, при этом современную проводку чаще делают медной. Соединять провода правильно непросто, поскольку свойства проводников отличаются. Однако метод безопасного соединения есть. Простую скрутку делать нельзя, поэтому выбирается подходящий вариант без прямого контакта.

Почему напрямую соединять нельзя?

Алюминиевый провод с медным лучше не скреплять, иначе происходит плавление, перегрев, растет риск возгорания. Причин несколько:

• алюминиевый провод, если к нему подсоединен медный, может окисляться от влаги, процесс ускоряется для обоих проводов;
• алюминиевые провода мягче медных, уровень проводимости ниже, происходит нагрев. Ослабевает контакт по причине разницы в расширении при нагреве;
• присутствует гальваническая несовместимость, она приводит к коррозии.

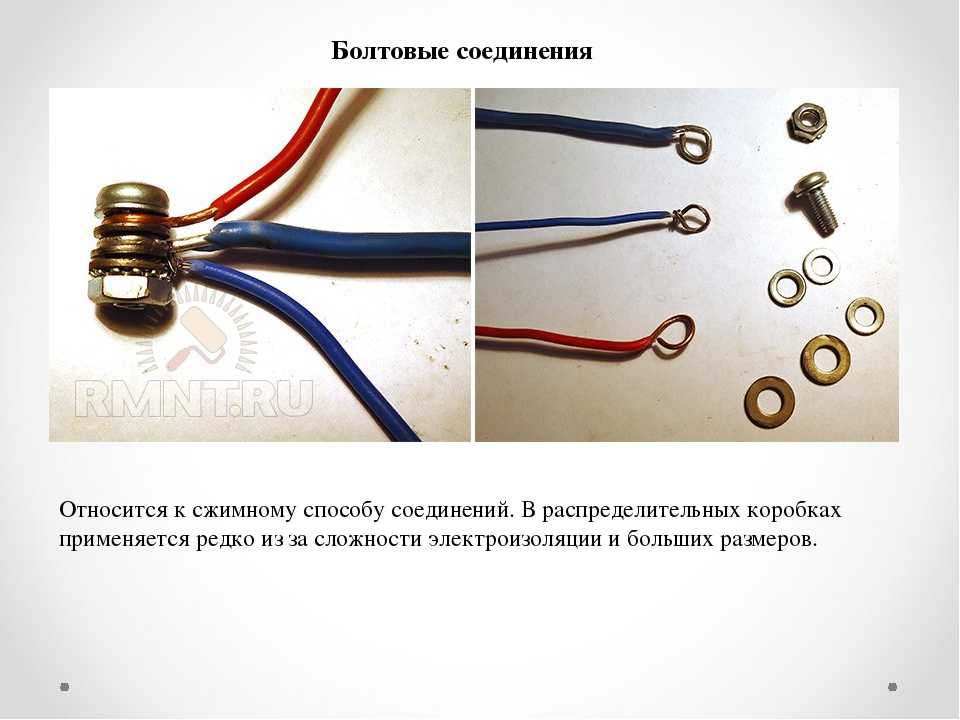

Использование болтов

Как соединить алюминиевые и медные провода правильно? Самый доступный способ – болтовой. Также, он надежный и занимает минимальное количество времени.



Выполнение соединения алюминиевых проводов с медными:



• зачистка изоляции до 2,5 см;
• лучше всего выполнить колечки по размеру болтов;
• надеть шайбу на болтик, затем медный элемент, шайбу, алюминиевый круг из сердцевины. Потом уже надевают вторую шайбу, затягивая гайкой;
• провода в таком виде рекомендуется заизолировать лентой.

Зажим «Орех»

Соединять медный шнур комфортно, используя «орех» или сжим ответвительный. В таком формате он имеет корпус из поликарбоната с сердечником из металла. Внутри есть пара плашек с пазами для нужного сечения и пластина промежуточного типа. Можно ли применять соединение такого типа? Да, ведь в середине между ними будет пластина, а для соединения используются болты.

Чтобы соединить электрические провода через «орех» нужно:



• разобрать устройство;
• зачистить проводку с учетом длины плашек;
• снять болты и поместить концы проводов в пазы проводники;
• затянуть болтики, разместив плашку в корпусе;
• закрываем корпус.

Клеммная колодка

Клеммники – доступный вариант, они отличаются по размеру. Решив соединять алюминиевый провод с другим, нужно выбирать подходящие габариты. Как правильно ими пользоваться? Клеммники – каркас из прозрачного полиэтилена с несколькими ячейками, концы проводов вставляют с разных сторон и закрепляют винтами.

Как соединить проводку в стене или с другим размещением? Последовательность такова:

• снять зажим;
• убрать изоляцию на месте, которое будут соединять;
• расположить в клемму, зажать винт; повторить со вторым проводом.

Помощь не нужна, это легкая задача.



Другие способы

Также подойдут самозажимные клеммы, при их использовании провода вставляют до упора, фиксация автоматическая. Можно ли им доверять? Да, прозрачный корпус поможет проследить за процессом. В категорию устройств ваго сегодня включают практически все виды механизмов для коммутации проводов с разницей в сечении, материалах. В действительности ваго это изготовитель («WAGO»). В том числе он предлагаем клеммники. Последним способом является скрутка, ее выполнять не стоит, последствия такого решения будут неприятными. В крайнем случае используется изоляция и термоусаживаемая трубка.

Как лучше соединить алюминиевый провод с медным? Используя современные дополнения и следуя инструкции.



Как соединить медный и алюминиевый провод друг с другом

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Совместимы ли медь и алюминий
• 2 Как сгруппировать проводники
• 3 Скручивание
• 4 Пайка
• 5 Резьбовой контакт
• 6 Использование сжима
• 7 Несколько рекомендаций

Во время ремонта зачастую приходится наводить порядок в электропроводке. В квартирах домов старой постройки случается, что проводка не менялась десятилетиями, поэтому приходится проводить замену целых участков электролинии. Здесь мы можем столкнуться с проблемой. Зачастую в старых домах проводка алюминиевая, а для замены есть лишь медная проволока. Следует заметить, что соединение медных и алюминиевых проводов правилами запрещается, однако иногда есть возможность соединить только такие. Поэтому поговорим, как сгруппировать контакт из медных и алюминиевых проводов.

Совместимы ли медь и алюминий

Вспоминая уроки химии в школе, можно ответить на этот вопрос так: у разных материалов различная электрохимическая совместимость. А что случится при соединении алюминиевых проводов с проволокой из меди? При нахождении контакта в вакууме, где отсутствует влага, он способен прослужить длительное время. Но у воздуха имеется относительная влажность, а влага способна проникнуть между контактами и создать гальваническую часть, благодаря чему начинается течение тока в пределах данного контура, а из-за такого влияния происходит разрушение объединения. Уже длительное время известно об электрохимическом потенциале, который позволяет определиться с тем, как правильно группировать контакты.

Что можно прочесть в стандартах? Допускается соединять материалы, если электротехнический потенциал (напряжение) между ними не более 0,6 мВ. Но данный показатель между медными и алюминиевыми проводниками очень высок – 0,65-0,7 мВ.

Как следствие, прямого соединения проводов из меди и алюминия допускать нельзя, оно будет разрушено очень скоро, к тому же чем выше влажность в помещении, тем скорее происходит разрушение.

Если же все-таки необходимо объединить медные провода с проволокой из алюминия, то существует несколько способов их группирования.

Как сгруппировать проводники

Чтобы объединить медную и алюминиевую проволоку, существуют такие способы соединения:

• скручивание;
• пайка;
• резьбовое;
• сжим.

Рассмотрим в подробностях все методы группирования коммуникаций.

Скручивание

Подобным методом пользуются чаще всего, так как он очень простой. Делается это так: берем два куска проволоки, снимаем изоляционное покрытие (для большей надежности снять нужно минимум 5 см изоляции), скручиваем их между собой.

Полученную скрутку необходимо заизолировать изоляционной лентой. Изоляционную ленту можно заменить на специальный «колпачок для скручивания». Его накручивают на скрученные проводки, это помогает не только осуществить изоляцию оголенной части, но и дополнительно поджать место контакта.

Хотя объединять посредством скручивания разные электропровода, к примеру, из меди и из алюминия, нельзя.

Пайка

Для присоединения пайкой понадобится немного большее время, но такой метод надежнее, чем простая скрутка.

Каким бы качественным ни было скручивание, место соприкосновения обладает некоторым сопротивлением, что приводит к небольшому перегреву в месте объединения, когда течет ток.

Если электропровода некачественно скручены, это может привести к оплавлению изоляционного материала в месте соприкосновения, короткому замыканию и пожару.
Благодаря пайке получается надежная электрическая связь, у которой малое сопротивление и необходимая механическая прочность. Чтобы пропаять провода, пользуются простым оловянно-свинцовым припоем и канифолью.

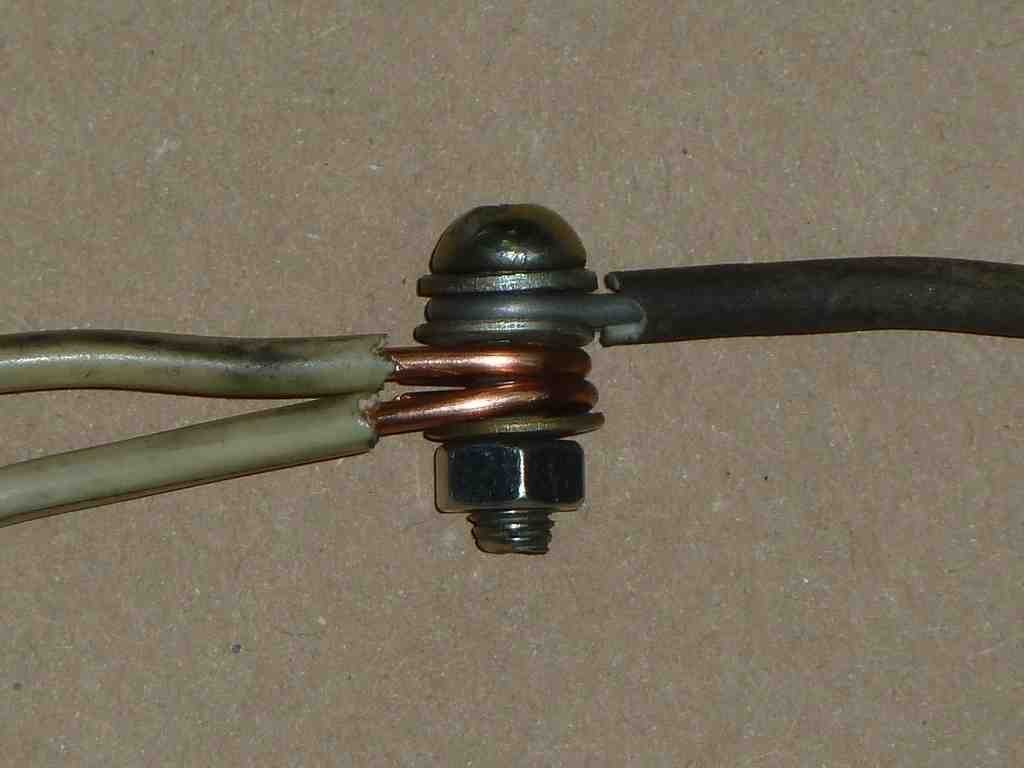

Резьбовой контакт

Когда проводки соединяются, используя винты и гайки, получается надежное объединение с надлежащей связью, которое может прослужить в течение длительного времени. Главное правильно сгруппировать контакт. Его можно с легкостью разобрать, к тому же он позволит соединить сразу несколько проводников, их число ограничивает лишь длина винта. Данный способ позволяет с успехом соединить разнообразную проволоку: из алюминия и меди, с одной и несколькими жилами, толстый и тонкий. Основное требование – медный и алюминиевый проводник не должны соприкасаться, а для этого между ними устанавливается пружинная шайба.

Чтобы сгруппировать провода таким методом, с них удаляется изоляционный слой по длине, равной четырехкратному диаметру винтика, при наличии окисления проводится зачистка металла до блеска, затем формируется колечко на каждом их проводков. Теперь на винтик одевается пружинная шайба, обычная шайба, зацепляется колечком один из проводов, простая шайба, второй проводок, шайка и в окончании гайка, в которой завинчивается винт до тех пор, пока не выпрямится пружинная шайба.

Если у проводника диаметр жилы менее 2 мм, подойдет винт М4. Провода соединены. Когда используются однородная проволока либо делается соединение алюминиевых проводов и медных, окончание которых залужено, шайба между колечек не используется. При использовании многожильного проводника из меди его прежде следует пролудить с помощью припоя.

Использование сжима

Это достаточно распространенный и простой метод группирования электролинии. Для этого используются болты, винты либо прижимные пружины, которые применяются в клеммных колодках Wago.

При использовании подобного вида, чтобы подсоединить провода из алюминия, можно заметить наличие одного недостатка. Когда применяется обычная винтовая клемма, то есть возможность полного либо частичного передавливания мягкой алюминиевой жилы винтом. Таким образом, снижается качество контакта или он совсем разрушается.

Чтобы предотвратить появление подобного исхода, подсоединять проволоку необходимо, используя специальную контактную латунную насадку. У латуни меньшая эластичность, поэтому она не так легко продавливается. Такая насадка способствует получению надежного соприкосновения и предотвращает возможность нанесения ущерба передатчику.

При использовании болтовой клеммы, чтобы сгруппировать проволоку из алюминия, тоже необходимо пользоваться специальными наконечниками. Их закрепляют на проводнике либо кабеле, используя опрессовку, потом подсоединяют болтовым методом.

Клеммная колодка с прижимными пружинами — наиболее простой способ присоединить провода. Подобное объединение не вредит контакту, по этой причине в такой клемме не обязательно пользоваться дополнительными насадками. Это в некоторой степени является компенсацией немного большей стоимости такого прибора.

Несколько рекомендаций

Зажимание медной проволоки запрещено, поскольку в процессе зажима формируются некоторые условия, которые совсем не нравятся таким проводкам. К примеру, из контакта могут вылезти некоторые жилы. Оставшаяся часть проволоки будет под высокой нагрузкой, что может стать причиной возгорания.

Немаловажно, чтобы клемма была подобрана в соответствии с сечением проволоки, которую вы используете. Если канал очень узкий либо широкий, она может просто выпасть, что приводит к неприятным последствиям.

Тщательно изучайте маркировку, которой указывается, какая сила тока допускается. Зачастую ее преувеличивают, поэтому рекомендуется делить обозначенный показатель на два.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Переход с алюминиевой проводки на медную

Значительное количество домов в Балтиморе и Бетесде, штат Мэриленд, Александрии, штат Вирджиния, и Вашингтоне, округ Колумбия, построенных между серединой 1960-х и первой половиной 1970-х годов, имеют опасную алюминиевую проводку, а не медную. В то время алюминиевая проводка считалась безопасной в использовании и рассматривалась как мера экономии. Комиссия США по безопасности потребительских товаров (CPSC) теперь считает, что алюминиевая проводка представляет угрозу безопасности в домах, в которых до сих пор используется этот тип проводки.

Опасности алюминиевой проводки

Самая большая опасность, связанная с алюминиевой проводкой, заключается в том, что непредвиденная опасность возгорания возникает из-за окисления и износа в точках, где алюминиевая проводка подсоединяется к розеткам, осветительным приборам и сращиваниям. Хотя это может привести к перегреву и дугообразованию, которое не приведет к срабатыванию автоматического выключателя, это может привести к пожару. Алюминиевая проводка использовалась примерно в 2 миллионах домов в период с 1965 по 1973 год, и многие из этих домов расположены в районах Мэриленда, Вирджинии и округа Колумбия.

Если вас беспокоит опасная алюминиевая проводка, обратите внимание на следующие предупреждающие знаки:

• Розетки и выключатели, теплые на ощупь
• Мигающие огни
• Цепи, которые не работают
• Запах горящего пластика

Все эти знаки указывают на потенциальную опасность возгорания стандартной алюминиевой проводки.

Алюминиево-медная проводка

Алюминиевая проводка должна быть тщательно проверена квалифицированным электриком, имеющим опыт проверки и устранения проблем с проводкой. CPSC рекомендует несколько методов исправления. Во-первых, перемонтировать дом медным проводом, дорогой вариант, который имеет смысл только в том случае, если домовладелец уже находится в процессе полной реконструкции или капитального ремонта. Второй вариант — использовать метод обжима Copalum для устранения проблемы. Это включает в себя присоединение куска медного провода к существующему алюминиевому проводу с помощью специально разработанной металлической втулки и обжимного инструмента с электроприводом. Это постоянный вариант ремонта, который устраняет опасности, связанные с алюминиевой проводкой. Третий вариант заключается в использовании медно-алюминиевого разъема, указанного в списке UL, для подключения медного провода к существующему алюминиевому проводу.

Позвоните в компанию Kolb Electric, если в вашем доме есть алюминиевая проводка

Только опытный электрик может точно определить уровень опасности дома с алюминиевой проводкой, а затем эффективно и своевременно устранить проблему.

Если в вашем доме есть алюминиевая проводка, мы рекомендуем вам позвонить в компанию Kolb Electric или связаться с нами через Интернет. Мы отправим одного из наших опытных электриков для оценки алюминиевой проводки в вашем доме, чтобы определить лучший вариант, чтобы сделать ваш дом максимально безопасным. Мы обслуживаем Балтимор и Бетесду, штат Мэриленд, а также Александрию, штат Вирджиния, и Вашингтон, округ Колумбия, с 19 лет.25. Вы можете рассчитывать на то, что наши опытные электрики выполнят работу с первого раза.

СКИДКА 10%
ВАШИ УСЛУГИ

Упомяните этот купон при звонке!
**Могут применяться определенные ограничения.

Электрические соединители алюминий-медь

Последнее обновление : вторник, 30 января 2018 г., Создано : воскресенье, 14 января 2001 г.

ПРОВОД РАБОТАЕТ, ПРОБЛЕМА СОЕДИНЕНИЙ

Алюминиевый провод хорошо проводит электричество (хотя вам нужно использовать провод на один размер больше, чем медный, для той же электрической нагрузки) и может выполнять ту же работу за меньшие деньги. деньги. Так что недолгое время его использовали в домах для штатной проводки. Затем наступил «кризис алюминиевой проводки», который на самом деле был связан не столько с самим проводом, сколько с его соединением со светильниками или с другими проводами. Алюминиевая проводка может быть совершенно безопасной, если вы используете правильные выключатели и розетки и принимаете особые меры предосторожности при подключении к медному проводу.

ДВЕ ПРОБЛЕМЫ, КОТОРЫЕ НЕОБХОДИМО РЕШИТЬ

Две проблемы заключаются в том, что алюминиевая проволока расширяется и сжимается при изменении температуры, как и медная проволока, но алюминий имеет тенденцию терять свою круглую форму и становиться овальной, в то время как медь сохраняет свою первоначальную форму. и размер. Таким образом, при большом количестве циклов расширения и сжатия алюминиевая проволока расплющивается и может расшататься под головками обычных винтов, вызывая искрение. Вторая проблема заключается в том, что оболочка провода может окисляться, снижая его электропроводность, особенно при соединении алюминиевого провода с медным.

Для первой задачи каждый раз, когда алюминиевый провод подключается к какому-либо приспособлению вообще, это должно быть приспособление, предназначенное для алюминиевого провода — оно будет иметь указание «Al» или «Alu», напечатанное справа. на выключателе или розетке. В этих приспособлениях используются алюминиевые винты, а не латунные. Чтобы избежать необходимости всегда покупать специальные приспособления, многие люди добавляют короткий медный провод к концу алюминиевого провода (мы называем это косичкой), который затем позволяет вам прикрепить медный провод к любому приспособлению. Но место соединения медного и алюминиевого провода стало предметом споров.

МНОГИЕ Оспаривают БЕЗОПАСНОСТЬ УТВЕРЖДЕННЫХ ФИОЛЕТОВЫХ КОЛПАЧКОВ

Вторая проблема заключается в том, что официально, согласно CSA в Канаде и UL в кремы-оксиданты, все будет хорошо. Но одна группа домашней инспекции (www.inspectapedia.com) убедила Комиссию по безопасности потребительских товаров США (агентство по надзору за потребителями федерального правительства США) публично заявить, что эти разъемы в лучшем случае являются временным решением. Тем не менее, они по-прежнему официально одобрены как в США, так и в Канаде. Компании, продающие разъемы, стараются сделать так, чтобы все выглядело просто, поэтому они даже зашли так далеко, что заявили, что вам не нужно скручивать провода, прежде чем надевать разъем. Для меня это срезание углов, которые не следует срезать.



Если пара алюминиевых и медных проводов не имеет хорошего электрического контакта между собой, будучи плотно скрученными вместе и покрытыми антиоксидантным кремом, чтобы гарантировать, что поверхность алюминия не потеряет своей проводимости, то электричество идет по пути наименьшего сопротивления, то есть по спиральной резьбе внутри соединителя. Но эта спиральная нить недостаточно велика, чтобы пропускать большой ток, и на указанном выше веб-сайте показаны реальные примеры того, как эта спираль нагревается докрасна, и весь разъем взрывается пламенем.

ОБЖИМ ДЛЯ ОБЖИМА ДЛЯ ОБЕСПЕЧЕНИЯ КОНТАКТА ПРОВОДОВ МЕЖДУ МЕДНЫМИ И АЛЮМИНИЕВЫМИ ПРОВОДАМИ

По словам этих защитников безопасности, существует только один способ надежного соединения алюминий-медь для пигтейла, а именно использование специального обжимной разъем, который имеет тяжелое кольцо, которое прижимается к двум проводам с огромным усилием в специальном сверхмощном обжимном инструменте — вся система называется

CopAlum crimps. Их производит только одна компания. Лишь немногие электрики удосужились пройти необходимый курс обучения, который позволил бы им арендовать необходимый обжимной инструмент (вот вам контроль качества), но их можно найти даже в Канаде. Чтобы узнать, есть ли в вашем районе сертифицированный электрик AMP, позвоните в компанию TYVCO в США по телефону 800-722-1111. Я позвонил в декабре 2013 года, и мне сказали, что на тот момент во всей Канаде было только три сертифицированных электрика AMP — они были бы лучшими, кого вы можете найти.

В 2011 году Агентство по защите прав потребителей США, которое сообщило об использовании фиолетовых поворотных соединителей, одобрило вторую систему,

AlumiConn , в которой используются винты, а не мощный обжимной инструмент, но требуется крутящий момент. измерение при заворачивании винтов. Динамометрическая отвертка гарантирует, что крепеж достаточно затянут, но не перетянут. Поэтому, если в вашем районе нет сертифицированного электрика AMP, вы можете уговорить местного электрика изучить и получить его. Королевские инновации.

Предупреждение о временном использовании Purple Twist Connectors

, если вы используете разъемы скручивания, пожалуйста, считайте их только временным. Лучше всего использовать антиоксидантный крем в качестве смазки вместе с влажной/сухой наждачной бумагой, чтобы соскоблить любое невидимое окисление с алюминиевой проволоки, оставляя ее покрытой кремом во время и после всего процесса, чтобы предотвратить ее окисление. снова. Это обеспечивает максимальный электрический ток из алюминиевого провода. Затем туго скрутите медный и алюминиевый провода плоскогубцами. Затем нанесите коннектор, либо используя тот, который уже наполнен кремом, либо наполните его самостоятельно. Крем предотвратит окисление проделанной вами работы по очистке, а поворотный разъем просто скрепит провода, не подвергая их электрической нагрузке. Для получения интересной информации о соединителях и даже различных антиоксидантных кремах, торговых марках и многом другом посетите веб-сайт www.

inspectapedia.com/aluminum/aluminum.htm.

ДУГОГРАНИЧИТЕЛИ МОГУТ ПРЕДОТВРАТИТЬ ПОЖАР

Еще одна вещь, которую можно сделать для алюминиевой проводки или, если уж на то пошло, любой проводки, это установить новые «дуговые прерыватели» в сетевом щите. Эти гаджеты представляют собой как автоматические выключатели, так и специальные детекторы «искры», которые отключат любую искрообразующую линию. Это устранит некоторые проблемы с алюминием, особенно те, которые вызваны ослаблением винтов. Это не предотвратит нагрев неподходящего размера или установленного поворотного разъема, но как только провода начнут искрить, это отключит питание проблемы.



ДУГОВЫЕ РАЗЪЕМЫ НУЖНЫ СОБСТВЕННЫЕ ЦЕПИ

Я получил этот вопрос от Джоуи: выделенная цепь и собственная нейтраль, это не будет работать в доме, построенном с использованием алюминиевого провода, если только они не подключили его в соответствии с тем, как мы подключаем его сейчас, с домашними трассами и необщим нейтральным проводом. просто любопытно.»

Мне нравятся вопросы, которые заставляют меня немного изучить историю строительства. Во времена алюминиевой проводки общие нейтрали допускались в ограниченном числе известных цепей освещения, а в современной проводке есть только один случай, когда общие нейтрали допускались, и это было в кухонной разделенной розетке, но даже для этого теперь требуется два обратных провода. Таким образом, избегание общих нейтралей не является чем-то новым для кода. Конечно, как профессионалы, так и самодельщики, как правило, игнорировали кодовый запрет на общие нейтрали, прошлые и настоящие, а также последствия этой практики для здоровья.

Общие нейтрали, для тех, кто не знает, это места, где белые обратные провода соединены вместе от двух или более разных цепей – двух или более разных предохранителей или автоматических выключателей. Кажется, что все работает, но электричество всегда будет идти по пути наименьшего сопротивления, поэтому электричество не выходит по цепи и возвращается по той же цепи по двум проводам, полностью параллельным и близким друг к другу, а обратно. часто по совершенно другому маршруту, вероятно, по другому маршруту через дом. Все электрические токи создают низкочастотное электромагнитное излучение, но два провода в одной оболочке рядом друг с другом компенсируют друг друга. Когда питание поступает в дом по одному проводу, а обратно в коробку по совершенно другой нейтрали, оба провода создают электромагнитное излучение, которое не компенсируется. По оценкам специалистов в этой области, до 80 процентов новостроек имеют такие ошибки в проводке — сено, все работает, а инспекторам, похоже, все равно, так чего волноваться? Что ж, это может повлиять на здоровье человека. Поищите информацию об электромагнитном излучении на этом сайте, чтобы получить более подробную информацию о проблеме со здоровьем. Доктор Пол Эру из Университета Макгилла поделился своей работой в отчете BioInitiative Report 2012 года, на который ссылается ссылка выше, показав повреждение хромосом в клетках человека, вызванное низкими уровнями излучения 60 Гц — и это именно то, что генерируется блуждающими токами заземления в наших домах. .

Таким образом, независимо от дугового выключателя, если у вас есть старые алюминиевые или новые медные общие нейтрали, которые создают блуждающие токи на землю, вам необходимо отремонтировать проводку. Иногда это так же просто, как отделить все эти белые провода друг от друга. Полную информацию см. в книге Карла Райли «Отслеживание электромагнитных полей в проводке и заземлении зданий».

Дуговой прерыватель не нуждается в общей нейтрали для правильного измерения и идентификации любого искрообразования. Некоторые люди утверждают, что они просто не работают — и это может быть одной из причин, почему эта установка не работает. Поэтому, если вы не хотите менять все свои алюминиевые провода, используйте дуговые выключатели после того, как разберетесь с общими нейтралями. В худшем случае перемонтируйте проводку во всем доме — и есть много причин для соблюдения кода.
