Как соединить электрические провода в распределительной коробке: Как соединить провода в распределительной коробке?

Как соединить провода в распределительной коробке?

Проводка в квартире или доме – сложная инженерная система, состоящая из множества элементов. Остановимся подробнее на одном из них – распределительной коробке. В этой статье мы рассмотрим, зачем нужна распределительная коробка, как можно соединить провода в ней и что влияет на тип соединения.

Зачем нужна распределительная коробка?

Для обеспечения всех электроприборов в доме электроэнергией производят разделение общей магистрали на несколько линий. В точках такого разделения устанавливаются распределительные коробки.

Место соединения проводов потенциально опасно, т.к. со временем может ослабнуть. Это приведёт к плохому контакту, увеличению сопротивления, а также нагреванию, вплоть до возгорания. Соединения, вмурованные в стену, не обслуживаемы и могут привести к пожару. Распределительная коробка изолирует место разделения на линии и препятствует возгоранию. Также в ней легко проконтролировать надёжность контактов, а в случае необходимости проводку можно переподключить.

Кроме того, подключение кабелей в распределительной коробке выглядит более эстетично даже при прокладке внешней проводки.

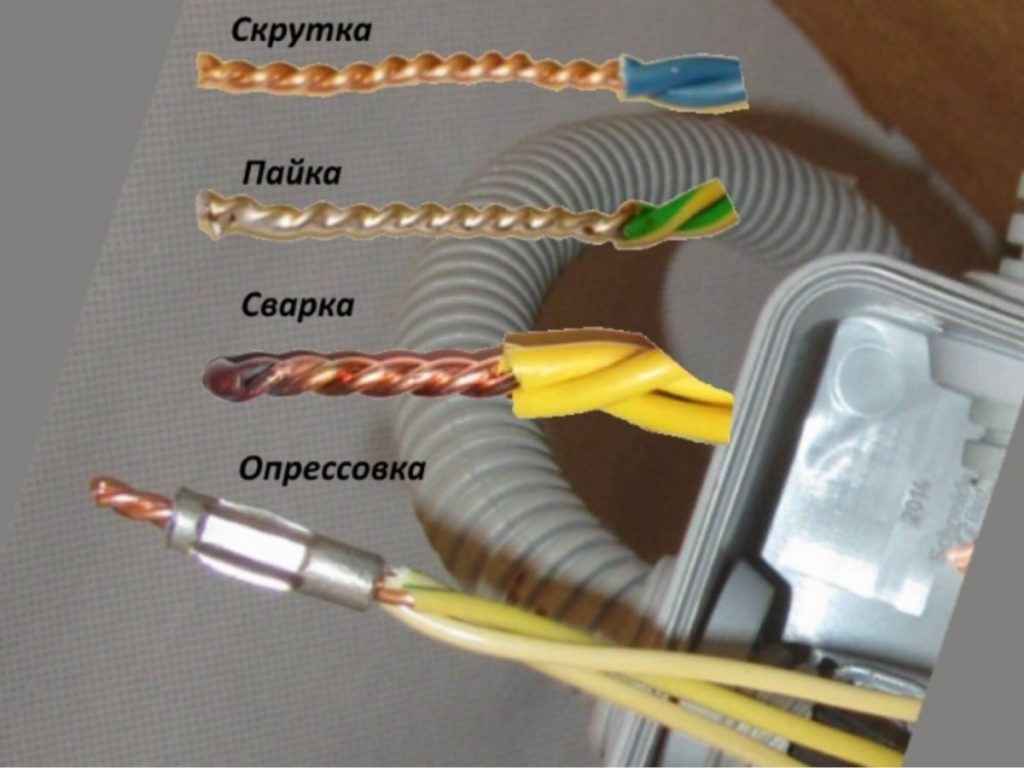

Способы соединения проводов в распределительной коробке

Способов соединить кабели существует множество. Одни не подходят для подключения в распредкоробке из-за больших габаритов, а другие можно использовать только в определённых условиях. Рассмотрим подробнее самые популярные и эффективные способы.

Скрутка. Этот способ простой и не требует дополнительных затрат. Для соединения проводов их нужно зачистить от изоляции и скрутить между собой плоскогубцами, а затем заизолировать изолентой или термоусадочной трубкой. Основным недостатком этого способа является ослабление контакта жил со временем, что приводит к росту сопротивления соединяющих проводов и нагреванию. Поэтому его можно применять только для прокладки временной проводки. По ПУЭ такой способ соединения запрещен для длительного использования.

+ простота монтажа;

+ необходимо минимум инструментов;

– недопустимо для длительного использования;

– низкое качество соединений;

– недопустимо для соединения жил из разных металлов.

Пайка. Такой способ считается достаточно надёжным. Провода нужно освободить от изоляции, пролудить, аккуратно скрутить плоскогубцами и пропаять по всей длине. Также для быстрой пайки можно использовать портативный тигель с расплавленным припоем, в который погружаются скрутки жил.

+ хорошее качество соединений;

– нет возможности разъединить для переподключения;

– наличие специального инструмента и материалов, а также навыков работы с ними;

– сложность пайки большого количества кабелей или жил с большим сечением;

– нельзя паять вместе разные металлы;

– высокая трудоёмкость.

Сварка. Также надёжное соединение. Перед тем как приварить оба конца кабеля их нужно освободить от изоляции, жилы зачистить до блеска надфилем, сделать скрутку длиной не менее 50 мм. Затем на верхнюю часть скрутки цепляется заземляющий контакт сварочного аппарата, а снизу подносится электрод. Обработанные сваркой скрутки нужно заизолировать.

+ хорошее качество соединений;

– неразъёмные соединения;

– наличие сварочного аппарата и умения работать с ним;

– не используется для кабелей из разных металлов;

– невозможность работать в труднодоступных местах.

Опрессовка. Достаточно надёжный вариант соединения проводов. Перед опрессовкой жилу необходимо зачистить от изоляции, произвести скрутку токоведущих жил пассатижами. Затем на скрутку устанавливается специальная гильза и обжимается при помощи кримпера. Гильза и часть кабеля изолируется термоусадочной трубкой или изолентой.

+ хорошее качество соединения;

+ невысокая цена гильз;

– использование специального кримпера для обжима гильз;

– гильзы одноразовые;

– для соединения проводов из разных материалов нужно использовать специальные гильзы.

Клеммные винтовые колодки. Это специальные пластмассовые колодки с латунными втулками и винтовыми креплениями. Для такого соединения, зачищенные от изоляции жилы нужно вставить в специальные ячейки и затянуть винтовое крепление отвёрткой. Многожильные провода перед подключением к колодке нужно оснастить гильзой.

+ невысокая цена колодок;

+ быстрый и удобный монтаж;

+ можно использовать для соединения проводов из разных металлов;

– сложность установки для многожильных проводов;

– высокая вероятность повреждения жилы во время затягивания винтового крепления;

– тяжело контролировать надёжность винтового крепления.

 Пружинные клеммы. В отличие от обычных клемников, такие клеммы имеют специальный прижимной механизм. Он позволяет надёжно фиксировать провод в клеммнике, не передавливая его. Для подключения нужно, свободные от изоляции концы кабеля, поместить в отверстия колодки и нажать фиксирующий рычажок.

+ хорошее качество соединения;

+ возможность подключения проводов из разных металлов;

+ существуют разъёмные и неразъёмные клеммы;

+ не повреждают тонкие жилы многожильного провода;

+ простой монтаж;

– более высокая цена, по сравнению с обычными клеммниками.

Колпачки СИЗ. Соединительные изолирующие зажимы (СИЗ) состоят из колпачка и специальной пружины внутри. При помощи этой пружины фиксируются провода внутри колпачка. Устанавливаются на скрутку и защищают её от прослабления и возможного возгорания.

+ низкая цена;

+ негорючие материалы защитят от возгорания при перегреве;

+ простой монтаж;

+ большой выбор цветов позволит маркировать контакт;

– низкое качество соединения;

– не пригодны для подключения проводов из разных металлов.

При подключении проводки в распределительной коробке обязательно нужно придерживаться маркировки, т.е. соединять нулевой провод с нулевыми, фазные с фазными, а заземляющие — с заземляющими.

Что влияет на тип соединений проводов?

То, как соединить провода в коробке зависит от следующих факторов:

1. Материал жил. Нельзя напрямую соединять жилы из меди и алюминия, т.к. это приводит к окислению жил и увеличению сопротивления.
2. Условия работы. Во влажных помещениях рекомендуется использовать герметичную распределительную коробку и дополнительно изолировать все соединения. Также нужна дополнительная защита при установке респредкоробки в запылённых помещениях и зараженных мелкими вредителями.
3. Количество соединяемых проводников. Для качественного подключения более 3-х проводов рекомендуется использовать пружинные клеммы. Это наиболее надёжный и простой способ монтажа нескольких проводников.
4. Сечение жил. При подключении проводов разного сечения можно использовать пайку, винтовые и пружинные клеммные колодки.
5. Соединение одножильных и многожильных проводов. Для этого хорошо подойдут пружинные клеммные блоки, т.к. прижим равномерный и не повреждает тонкие жилы. При использовании винтовых клеммников, многожильные провода нужно оснастить специальной гильзой. Она позволит надежно закрепить контакт и не нарушит структуру жил.

От правильности выполненных соединений зависит стабильность работы всей электросети. Поэтому при выборе типа подключения проводов в распределительной коробке нужно помнить, что основными параметрами должны быть надёжность и безопасность.

Оцените новость:

Поделиться:

Способы соединения проводов — как самостоятельно соединить электрические провода и кабеля

В наших домах важную роль играет электропроводка. Именно от нее зависит правильная и бесперебойная работа техники. Большинство проблем с электропроводкой возникает из-за разрывов. Поэтому важно знать основные способы соединения проводов. От этого зависит надежность работы проводки и ваша безопасность. При должных навыках вы можете соединить электрические кабели самостоятельно. После изучения техники безопасности и инструкций этот процесс не покажется вам сложным.

Как соединить провода

Существуют различные способы правильного подсоединения проводов. Следует помнить, что не каждый метод позволит вам соединить между собой медные и алюминиевые провода – для этого стоит использовать клеммы.

Чтобы соединить провода и кабели, нужно выбрать один из существующих способов:

• соединение скруткой;
• метод спайки или сварки;
• соединение с помощью клеммных колодок;
• присоединение опрессовкой;
• способ бандажирования.

Все эти варианты имеют свои достоинства и недостатки — они будут указаны ниже. Вам же остается только выбрать тот метод, который больше всего подходит под вашу ситуацию.

Как соединить кабели и провода скруткой

Скрутка является традиционным и проверенным способом. Для соединения нужно выполнить следующие действия:

• взять два провода и снять штатную изоляцию в размере пяти сантиметров;
• плотно скрутить их;
• провести изоляцию скрутки с помощью изоленты, термоусадочной трубки или специальных изоляционных клемм.

Если вы соединяете провода в распределительной коробке, можно собрать в одну скрутку до шести проводов. Следовательно, вы берете столько проводов, сколько нужно в вашей ситуации. Подобный метод соединения не подойдет, если вам надо соединить медный провод с алюминиевым. В таких случаях нужно применять другие способы присоединения проводов.

Этот метод соединения электрических проводов является самым простым, но не самым надежным — механическая скрутка может быть ослаблена под воздействием разнообразных факторов.

Как соединить провода пайкой и сваркой

Более безопасной технологией подсоединения проводов считаются пайка и/или сварка. Такой метод отличается особой надежностью. Но для проведения работ по пайке проводов нужно иметь ряд навыков и материалов:

• знание основ электромонтажа;
• канифоль;
• оловянно-свинцовый припой;
• паяльник.

Когда вы изучили вопрос и запаслись всем необходимым, можно приступать к пайке:

• возьмите два провода и оголите их для скрутки;
• покройте электрические провода не очень толстым слоем припоя;
• скрутите провода;
• проведите спайку при помощи паяльника;
• дайте проводам остыть.

Такой способ является гарантом надежности и долговечности. Он обеспечит надежный контакт проводов — они прослужат вам многие годы без перебоев.

Чтобы провести сварку кабелей или электрических проводов, необходимы силовой трансформатор мощностью 400-600 Вт и углеродные электроды. Сам процесс соединения проводов схож с техникой пайки. Когда вы их соединили, нужно обеспечить изоляцию любым удобным способом. При проведении пайки и сварки сначала следует оголить место соединения проводов и плотно скрутить их.

Главными недостатками таких методов подсоединения являются сложность монтажного процесса и высокая вероятность порчи проводов. Поэтому внимательно изучите технику безопасности при пайке и сварке электрических проводов.

Способы соединения проводов при помощи клеммных колодок

Клеммы являются современным вариантом соединения кабелей и проводов. Эти специальные коробки и пластины продаются в готовом виде и имеют изолированные отсеки для соединения. Такой способ очень прост и надежен. Для соединения вы можете выбрать следующие варианты:

• клеммные колодки. Они выпускаются в виде пластин с определенным количеством отверстий. С помощью прочного зажима электрические провода соединяются в ячейках колодки;
• пружинные клеммы. При присоединении проводов нужно провести зачистку и установку в специальные ячейки. Провода фиксируются особой пружиной внутри устройства;
• ответвительные клеммы. Их используют для ответвления проводов. Такие клеммы представляют собой прибор с двумя пластинами с канавками для проводов. Зажимать провода нужно четырьмя винтами.

Это основные виды клемм для соединения проводов. На современном рынке их множество — вы можете легко выбрать подходящий вариант. Главным достоинством клемм является то, что провода не нужно изолировать — вы можете спокойно соединять медные кабели с алюминиевыми.

Соединение проводов методом опрессовки

Опрессовка заключается в сжатии и деформации специальной гильзы и находящегося в ней провода. Существуют два типа опрессовки:

• сплошное обжатие;
• местное вдавливание.

Проходит опрессовка по следующему алгоритму:

• провода из алюминия зачищают и обрабатывают смазкой. Лучше взять кварце-вазелиновую пасту. Медные провода достаточно смазать вазелином;
• возьмите специальную гильзу;
• вставьте в нее провода таким образом, чтобы стык был посередине;
• обожмите гильзу с двух сторон.

Если вам надо соединить провода из меди и алюминия, используйте медно-алюминиевую гильзу.

Метод бандажирования

Такой способ соединения можно использовать как в совокупности с другими методами, так и отдельно. Технология подключения очень простая:

• с проводов снимают слой штатной изоляции;
• провода плотно прижимают друг к другу;
• соединение нужно тщательно обмотать проволокой. Если вы соединяете медные провода, нужно использовать медную проволоку. Для алюминиевых электрических проводов необходима проволока из алюминия.

По надежности метод бандажирования можно сравнить с методом скрутки. Но он достаточно быстрый и эффективный.

Перед началом работы

Здесь перечислены основные способы соединения проводов своими руками. Вы можете выбрать любой из них. Главное, нужно четко следовать инструкциям и советам специалистов при соединении электрических проводов. Только ответственность и добросовестность при работе обеспечат надежность проводки и вашу безопасность.

Перед началом работы с электрическими проводами и кабелями убедитесь, что они отключены. Также заранее следует запастись всеми необходимыми материалами и инструментами. Следует помнить, что почти каждый способ требует тщательной изоляции стыков проводов после завершения соединения.

Процесс соединения проводов и кабелей является ключевым при подключении электропроводки. Правильное соединение дает гарантию безопасности использования электричества, поэтому к процедуре нужно подходить предельно ответственно.

Если у вас есть сомнения перед началом работы с проводкой, лучше обратиться к специалисту. Но подробные инструкции помогут вам детально разобраться в способах соединения проводки.

Полное руководство по установке

Поскольку вы находитесь на этапе прокладки электрических проводов на объекте, вам необходимо использовать распределительную коробку . Это неотъемлемая часть любого электромонтажного процесса.

 Если вы выберете подходящий корпус, вы также получите защиту потолочного вентилятора, светильника или розетки .  Кроме того, обслуживание будет намного проще, так как есть только одна точка, где вы можете получить доступ ко всей проводке.

Здесь вы увидите четкое изображение распределительных коробок.

Содержание

• Как работает распределительная коробка?
• Каковы распространенные типы распределительных коробок?
  • Металлические и пластиковые электрические коробки
  • Стандартные прямоугольные коробки
  • 2-, 3- и 4-местные электрические коробки
  • Круглые распределительные коробки
  • Восьмиугольные и круглые электрические коробки
  • Электрические коробки с потолочным вентилятором
  4-дюймовая квадратная коробка
  • Удлинители коробки
• Таблица вместимости распределительных коробок
• Электрические применения общих ящиков для проводки
• Как установить соединительную коробку
  • Выберите коробку правой соединения
  • Прежде чем начать
  • Что вам понадобится
  • Инструкции
• Заключение
2
9
16
2
2
2
2
2
2
2
2
2
2
2
2
2
2
9
9
9
9
9
9
2
2
9
9
9

. Распределительная коробка работает?

Распределительная коробка полностью сливается с бетонной стеной, крышка видна или заглублена в штукатурку. Внутри него находятся розетки для ввода питания, выключатели и соединительные провода, также известные как патресс.

Это стандартная часть любого соединения кабеля с термопластовой оболочкой (TPS) на объекте или в электропроводке. Обычно вы увидите их на потолке, под полом или за панелью доступа.

Крышки необходимы, так как они защищают внутренние провода от грязи, пыли и влаги. Кроме того, поскольку покрытие обычно изготавливается из пластика, оно предотвратит искрение, короткое замыкание и искрение , которые могут возникнуть из-за неплотного соединения.

Распределительная коробка — это место встречи всех электрических проводов в определенной области. Эти провода соединяются, а затем идут в другие точки, образуя соединение для трубопроводов. Кроме того, коробка обеспечивает надежную установку провода питания, нейтрального провода, провода заземления и дополнительной проводки второстепенных функций.

Имейте в виду, что все провода в соединительных стальных коробках должны быть одного калибра   . Кроме того, вы правильно накрыли контейнеры и установили их в соответствии с применимыми строительными нормами .

Подпись: Электрик, закрепляющий распределительные коробки

Каковы распространенные типы распределительных коробок?

Принятие решения о том, какая распределительная коробка вам подходит, является трудным и требует исследования.

Например, вы работаете над проектом, который требует подключения проводов к старому зданию. В таком случае вы рассмотрите возможность использования существующей распределительной коробки и создания соответствующих цепей. Но, если вы находитесь в недавно построенном объекте, вам нужно выбрать тип коробки с нуля.

Здесь можно выбрать материал, форму и размер.

Металлические и пластиковые электрические коробки

Большинство распределительных коробок изготавливаются из пластика, например ПВХ или стекловолокна, или металла, например стали. Если вы выбираете защищенный от непогоды металлический ящик, он доступен в алюминиевом корпусе.

Выбор зависит от типа кабелепровода, который вы используете для прокладки провода. Следовательно, если вы используете металлический трубопровод, вам следует выбрать металлическую распределительную коробку. Таким образом, вам не нужен отдельный заземляющий механизм для системы.

Однако, если используется кабель типа NM-B, , вы можете выбирать между металлом и пластиком, поскольку NM-B имеет отдельный провод заземления для единственного разъема внутри покрытия.

Стандартные прямоугольные коробки

Стандартные коробки размером 2×3 дюйма поддерживают отдельные системы освещения или розетки в одной точке. Таким образом, их также называют одноганговыми или одноганговыми коробками.

Эти коробки имеют глубину от 1 ½ до 3 ½ дюймов и размеры два на 3 дюйма. Кроме того, некоторые коробки могут иметь съемные стороны, чтобы вы могли соединить несколько коробок вместе для хранения более важных устройств. Кроме того, они могут иметь зажимы и заглушки внутри коробки кабелей типа NM-B.

2-местные, 3-местные и 4-местные коробки

Подобно стандартным прямоугольным коробкам, в них также устанавливаются выключатели и электрические розетки. Однако они немного больше по размеру, чтобы вместить два, три или четыре устройства. Кроме того, вы можете найти его в новых и старых рабочих конструкциях, некоторые из которых имеют встроенные кабельные зажимы.

Электрические коробки с круглыми поддонами

Коробки с круглыми поддонами имеют глубину всего от ½ до ¾ дюйма. Как правило, электрики используют эту распределительную коробку с потолочными настенными светильниками весом 50 фунтов. Кроме того, некоторые металлические круглые ящики для поддонов могут поддерживать проводку потолочного вентилятора.

Эти неглубокие коробки обычно поддерживают только два-три электрических соединения. Следовательно, количество проводов внутри коробки не должно превышать безопасный предел заполнения.

Восьмиугольные и круглые электрические коробки

Восьмиугольные и стандартные круглые коробки более глубоки, чем типичные панорамные коробки. Они имеют глубину от 1 ½ до 3 дюймов и могут поддерживать настенные и потолочные светильники весом до 50 фунтов. Поскольку они такие же глубокие, они обеспечивают больше места для проводки.

Подпись: Круглые электрические коробки с соединением проводов

Электрическая коробка с потолочным вентилятором

Потолочные вентиляторные коробки могут быть неглубокими, глубиной всего ½ дюйма, или могут быть стандартными 2 1/8 электрическая коробка дюймовой глубины. Поскольку контейнер должен поддерживать вращение вентилятора, для него требуется уникальный механизм крепления. Следовательно, вы не можете использовать простые круглые электрические коробки для установки потолочного вентилятора и выбрать электрическую распределительную коробку с вентилятором.

4-дюймовая квадратная коробка

4-дюймовая квадратная коробка доступна со стандартной глубиной от 1 ¼ до 2 1/8 дюйма. Но поскольку у них прямые углы, это дает им дополнительное внутреннее пространство. Таким образом, можно разместить больше проводников и разъемов. Квадратные коробки крепятся к потолку и стенам для поддержки светильников или выключателей.

Удлинители боксов

Если вы не можете найти подходящий для вашего соединения, не беспокойтесь, поскольку вы можете добавить удлинители боксов. Удлинительные кольца или расширители коробок имеют такие же размеры, как и другие коробки, но у них нет задней пластины. Таким образом, вы можете установить его перед стандартной электрической коробкой и увеличить ее мощность.

Таблица вместимости распределительных коробок

Различные распределительные коробки имеют свою емкость заполнения. Как правило, вы никогда не должны переполнять коробку, чтобы они не запутались друг с другом.

Ниже приведена таблица стандартных монтажных коробок и количества проводов, которые можно легко в них поместить.

Тип электрической коробки	Размер коробки (куб.дюйм)	#14 Провода	#12 Wires	#10 Wires
3-Inch Pancake Metal	4.5	2	2	0
3-Inch Cut-In Fiberglass	14.0	7	6	5
1-Gang Cut-In Fiberglass	16.0	8	7	6
1-Gang Cut-In Fiberglass	18.0	9	8	7
1-Gang Nail Plastic	20.5	10	9	8
2-Gang Cut-In Fiberglass	28. 0	14	12	11
2-Glass Face Nail Plastic	32.0	16	14	12
3-Gang Cut-In Fiberglass	42.5	21	18	17
2-Gang Nail Plastic	43.5	21	19	17

Electrical Applications of Common Wiring Boxes

Electrical Box	Название части	Электрические применения
	1-GANG 1-GANG 1-GANG (также по имени по имени по имени		1-GANG (также по имени по имени.0004	Выключатели и розетки
	1-местная врезная коробка из стекловолокна с задним кронштейном.	Розетки и выключатели. Вы можете использовать его с проводкой типа NM в Remodel использует
	1-ганговую металлическую врезную коробку с регулировочными монтажными ушками.	Розетки и выключатели с зажимами для стального или алюминиевого гибкого кабеля.
	1-местная удобная коробка.	Розетки и выключатели в гараже или магазине
	2-местная пластиковая коробка для гвоздей.	Розетки и выключатели.
	2-местная врезная коробка из стекловолокна.	Розетки и выключатели.
	2-местная пластиковая коробка для ногтей для лица.	Розетки и выключатели в местах с ограниченным пространством
	3-местная пластиковая боковая коробка для гвоздей.	Розетки и выключатели.
	3-местная коробка для ногтей.	Розетки и выключатели.
	3-местная врезная коробка из стекловолокна.	Розетки и выключатели.
	4-местная пластиковая коробка для гвоздей.	Выключатели и элементы управления освещением.
	3-дюймовая коробка для гвоздей из стекловолокна.	Светильники и соединения.
	3-дюймовая коробка из стекловолокна для врезки или переделки.	Светильники и детекторы дыма.
	3-дюймовая металлическая коробка для блинов, также доступна из стекловолокна.	Можно установить на поверхность для обрамления светильников
	4-дюймовая пластиковая коробка для гвоздей.	Светильники
	Коробка для гаечных ключей.	Светильники
	4-дюймовый потолочный вентилятор.	Блинная коробка для потолочного вентилятора (для веса до 70 фунтов)
	4-квадратная металлическая коробка, с 1 или 2 бандами, 3-0 или 4-0 отверстий.	Розетки и выключатели. Поверхностное крепление для использования с EMT или Flex Conduit.

Как установить распределительную коробку

В соответствии с Национальным электротехническим кодексом (NEC) сращивания проводов не должны находиться за пределами проводных коробок. В Руководстве по установке есть и другие ограничения. Следовательно, вы должны быть очень осторожны при принятии решения об установке распределительной коробки.

Выберите правильную распределительную коробку

При запуске процесса; вам нужно купить правильную электрическую распределительную коробку для вашего конкретного приложения. Например, для улицы нужен всепогодный бокс, а для нескольких устройств нужен бокс большого размера. Следовательно, покупайте то, что вы можете разместить адекватно.

Подпись: Установка электрических розеток в новом здании

Перед началом работы

Убедитесь, что вы отключили питание цепи. Кроме того, посмотрите, есть ли соответствующий автоматический выключатель или нет.

Что вам понадобится

Для установки вам понадобится

• A Tester Tester
• отвертка
• Hammer
• PLIERS
• DRILE DRILE DRILIVE Материал, вам понадобится
  • Распределительная коробка
  • Кабельные зажимы
  • Шурупы для дерева и соединители для проводов.
  Инструкции
  1. Отсоедините провода в существующем стыке и закрепите коробку внутри стены.
  2. Установите отдельные кабельные зажимы для каждого свободного провода питания, если в электрической коробке нет встроенных зажимов.
  3. Закрепите провода, затянув винты. Также соедините провода с разъемами согласно инструкции и соедините их вместе.
  4. Завершите работу, сложив свободные провода в коробку. Согласно инструкции по установке, крышка должна быть сплошной заготовкой.
  5. Восстановите питание цепи и проверьте наличие ослабленных соединений, если таковые имеются.
  Заключение

  Распределительная коробка необходима для пересечения нескольких соединений в одной точке. С его помощью можно обезопасить цепь при правильном заземлении системы. Здесь, в Bloom, мы предлагаем жгут проводов, и ваше соединение выполняется с вниманием к деталям.

  Как соединить два провода в распределительной коробке — Официальный сайт TOSUNlux

  Распределительные коробки представляют собой пластиковые или металлические коробки, которые используются в домах или квартирах для соединения проводов. Соединение внутри коробки известно как ответвленная цепь и обычно означает конец кабельной трассы.

  Распределительной коробке нужен легкий доступ к проводам, так как все провода подключены в здании. Вам просто нужно снять обшивку распределительной коробки для ремонта или для добавления дополнительных проводов. Распределительные коробки также предотвращают повреждение провода из-за дождя или любого другого вредного воздействия окружающей среды. Эта коробка также защищала провода от несанкционированного вмешательства.

  Некоторые основы проводки распределительной коробки

  Обычно распределительная коробка в доме или на заводе используется для подключения одного источника питания к нескольким розеткам. Например, распределительная коробка может содержать один проводной источник питания, который подключен к нескольким источникам питания. Обычно они изготавливаются из твердого металла или пластика и обычно имеют длину от двух с половиной до 3 ½ дюймов.

  Материал распределительной коробки зависит от того, должна ли ваша распределительная коробка выдерживать какой-либо вес. Подобно тому, как металлические распределительные коробки могут поддерживать светильники, с другой стороны, пластиковые распределительные коробки не могут выдержать такой вес. Еще одним дополнительным преимуществом использования пластиковых распределительных коробок является то, что их проще монтировать, чем металлические. Тем не менее, распределительная коробка предназначена только для покрытия сростков проводов, будь то металл или пластик.

  Почему соединения должны быть в соединительных коробках?

  Все места сращивания проводов должны быть заключены в распределительную коробку в доме или здании в соответствии с электротехническими нормами. Но иногда пропускаются соединения проводов, что приводит к пожароопасности. Любой провод, подвергающийся воздействию окружающей среды, может быть опасен. Несчастным случаям особенно подвержены оголенные сращивания проводов, потому что о них можно споткнуться, они деформируются или выбрасывают искры, которые могут быть опасны как для детей, так и для домашних животных.

  Распределительные коробки могут быть хорошей альтернативой игнорированию опасности. Они полезны для срезов проводов, потому что они также позволяют профессионалам определить место соединения проводов.

  Как подключить провод к распределительной коробке?

  Распределительная коробка используется для создания всех проводных соединений в доме, называемых сращиванием. Распределительная коробка часто подключается к электрической розетке. Сращивание в распределительной коробке значительно снижает риск поражения электрическим током из-за контакта соединительных проводов с легковоспламеняющимися предметами.

  После подключения новой распределительной коробки к потолку другие стены готовы к подключению проводов.

  • Чтобы установить новую распределительную коробку в вашем доме, сначала отключите главный выключатель питания в доме, где вы собираетесь установить новую распределительную коробку.
  • Перед подключением главной распределительной коробки проверьте с помощью тестера цепи подключение к электрической розетке в комнате и подключите ту же цепь, чтобы убедиться, что питание правильно отключено, прежде чем пытаться добавить дополнительные провода в свой дом.
  • Затем возьмите отвертку и молоток, чтобы выбить отверстие в стене, где вы хотите установить распределительную коробку для ввода кабеля.
  • Попробуйте вставить провод через весь кабель в электрической коробке розетки. Также можно попробовать придвинуть его к стене в сторону распределительной коробки. Вы можете выбрать любую технику для вставки провода в распределительную коробку. На распределительной коробке используйте рыбий хвост, чтобы протянуть конец кабеля через кабельный зажим.
  • Попытайтесь вытянуть электрические кабели на расстояние не менее шести дюймов из распределительной коробки электронной коробки. Наконец, обрежьте лишнюю проволоку с помощью кусачек.
  • Вставьте еще один отрезок электрического кабеля от распределительной коробки к электрической розетке. Проложите конец электрического кабеля с зажимом кабеля на распределительной коробке и проложите кабель через стенную розетку. Снова с помощью рыболовной ленты протяните конец кабеля в электрическую коробку. Попробуйте оставить 6-дюймовый электрический кабель на обоих концах коробки и обрезать остальную часть с помощью кусачек.
  • Теперь отрежьте 3 дюйма от внешней изоляционной оболочки электрического кабеля с помощью универсального ножа, чтобы увидеть комбинацию цветовых кодов изолированных проводов внутри нее.
  • Затем цветовой код отделяется с помощью инструментов для зачистки проводов. Убедитесь, что вы задели 3/8 дюйма изоляционной оболочки.
  • Вставьте конец белого провода в новое крепление белого провода в распределительной коробке. Чтобы получилось ровно, попробуйте обрезать лишнюю проволоку с помощью кусачек. Теперь скрутите проволоку по часовой стрелке и закрутите гайку. Убедитесь, что он закрывает концы оголенного металла. Таким же образом подключите зеленый и черный провод к новым проводам распределительных коробок соответственно.
  • Подсоедините все провода в один день с помощью гаек для проводов. Если провода соединяются с электрическими розетками с помощью клеммного винта, поверните черный провод против часовой стрелки вокруг латунного клеммного винта и затяните винт с помощью отвертки.
