Как проверить напряжение мультиметром (измерение вольтажа в розетке)

Содержание

Отличия постоянного напряжения от переменного
Как замерить постоянное напряжение
Настройка прибора
Пример измерения на аккумуляторе и блоке питания
Как замерить переменное напряжение
Настройка тестера
Пример наличия напряжения в розетке 220В и 380В
Ошибки и меры безопасности

Мультиметр (тестер) позволяет замерить не одну, а несколько электрических величин. Одно из наиболее частых применений этого прибора – измерение переменного и постоянного напряжений.

Отличия постоянного напряжения от переменного

В быту и на производстве пользователю могут встретиться, большей частью, два вида напряжения – постоянное и переменное. Постоянным (DC) называется такой вид разности потенциалов, величина которого постоянна во времени или медленно и непериодически снижается (например, при разряде аккумулятора). Источниками такого напряжения могут служить аккумулятор, конденсатор, гальванический элемент, блок питания и т. п.

Постоянное напряжение

Величина переменного напряжения (AC) периодически изменяется во времени по какому-либо закону. В быту и промышленности оно имеет форму синусоиды, длительность периода которой составляет 0,02 секунды, что соответствует частоте 50 герц. Для специальных целей может использоваться другая форма (прямоугольная, треугольная и т.п.) или другая частота (400 Гц и т.п.).

Переменное напряжение.

Наиболее наглядная величина, характеризующая такое напряжение – амплитуда (величина от пика до пика). Но обычные вольтметры (включая цифровые и стрелочные тестеры) измеряют не амплитудное, а действующее (эффективное) напряжение. Его значение равно значению такого постоянного напряжения, при котором количество теплоты при прохождении через проводник будет одинаково с измеряемым переменным. Графически это означает, что площадь, перекрываемая синусоидой (зеленая штриховка на рисунке) равна площади прямоугольника, ограниченного действующим постоянным значением (красная штриховака).

Действующее напряжение.

Эффективное значение всегда меньше амплитуды – для синусоиды примерно в 1,7 раза. Для бытовой сети эффективное значение составляет 220 вольт, а амплитудное – 380 вольт. Данное соотношение верно только для синусоидальной формы. Для других форм (прямоугольник, треугольник) отношение амплитудного значения к действующему будет иным. Тестер приспособлен для замера синусоиды, поэтому при попытке измерить напряжение другой формы погрешность значительно увеличится.

Как замерить постоянное напряжение

Чтобы проверить мультиметром постоянное напряжение, надо выполнить два действия – подготовка тестера и собственно замер.

Настройка прибора

Перед началом измерения надо включить на тестере необходимый режим. Если имеется тестер с ручным выбором предела измеряемого напряжения, надо выбрать сектор с обозначением V= или подобным символом. Также надо установить переключатель в положение предела, заведомо превышающего предполагаемый измеряемый уровень. Так, при замере на клеммах автомобильного аккумулятора есть основания предполагать, что на щупах мультиметра не окажется более 12 вольт. Поэтому надо выбрать предел 20 вольт.

Прибор с ручным выбором предела, готовый к замеру DC до 20 вольт.

Если используется мультиметр с автоматическим выбором предела измерения, надо установить переключатель в положение V (или обозначенное подобным символом. Возможно, чтобы переключить мультиметр в нужный режим потребуется нажать дополнительную кнопку. Контролировать возможность измерения постоянного напряжения можно по символам на дисплее (DC и т.п.).

Тестер, на котором выбран режим измерения DC с автоматическим выбором предела.

Пример измерения на аккумуляторе и блоке питания

Источником постоянного напряжения является, например, аккумулятор от источника бесперебойного питания. Можно измерить уровень на его клеммах с помощью мультиметра, на котором установлен режим измерения DC. Первое измерение производится тестером с автоматическим выбором предела. Надо положительный (красный) провод подключить к плюсовому выводу аккумулятора, а отрицательный (черный) – к минусовому. На дисплее будет индицироваться значение напряжения аккумулятора.

Правильная (слева) и неправильная (справа) полярность подключения измерительного прибора.

Если прибор имеет ручное переключение пределов, то значение на индикаторе будет зависеть от выбранного лимита:

при наилучшем для данного измерителя пределе (20 вольт) индицируется напряжение с точностью до 2 знаков после запятой – оптимально для всех ситуаций;
при завышенном пределе на индикаторе после десятичной запятой виден всего лишь один знак – в большинстве случаев этого достаточно;
если выбранный лимит (в данном случае 2 вольта) ниже измеряемого значения, на индикатор выводится знак перегрузки (-1).

Если установленный предел не устраивает пользователя, его надо переключить в необходимую сторону.

Измерение постоянного напряжения на оптимальном, повышенном и пониженном пределе (слева направо).

Используя свойство тестера индицировать полярность, можно определить расположение отрицательного и положительного выводов источника питания. Например, имеется БП от ноутбука, который предполагается использовать в других целях (в качестве зарядника для автомобильного аккумулятора и т.п.). В первую очередь надо определить, какой из электродов на разъеме плюсовой, а какой минусовой. Сделать это можно с помощью мультиметра. Подключив его к выводам БП надо определить, какое напряжение индицируется. Если положительное, значит красный провод подключен к плюсу, черный к минусу. Если на индикаторе перед числом стоит знак «минус», значит красный провод подключен к отрицательному контакту блока питания, а черный – к положительному.

Напряжение индицируется без знака «минус» — красный провод подключен к плюсу коннектора.

Для наглядности рекомендуем видео.

Как замерить переменное напряжение

Переменное напряжение измеряется в те же два этапа.

Настройка тестера

Режим измерения переменного напряжения включается схожим образом. Для тестера с ручным выбором предела надо поставить указатель работы в сектор V~ (или аналогичное), а дальше выбрать положение, заведомо превышающее предполагаемый уровень. Если надо замерить напряжение в сети, логично предположить там наличие не менее 220 вольт, поэтому для указанного на фото прибора надо выбрать 750 вольт (предел 200 не подойдет).

Прибор с ручным выбором предела, установленный в измерение AC до 750 В.

У мультиметра с автоматическим выбором предела надо также выбрать режим измерения V, проконтролировать готовность измерения переменного напряжения по символам на дисплее. При необходимости тестер надо перевести в нужное положение, нажав функциональную кнопку.

Тестер с автоматическим выбором предела в режиме измерения переменки (на дисплее символы AC и ~).

Пример наличия напряжения в розетке 220В и 380В

В качестве примера можно померить напряжение в бытовой розетке. Переключив мультиметр в соответствующий режим, надо подключить щупы к контактам розетки. Полярность подключения значения не имеет. Если розетка исправна, на индикаторе будет около 220 вольт AC. Выбор пределов измерения производится точно так же, как и для постоянного напряжения.

Измерение переменного напряжения в розетке.

Если предстоит измерение в розетке 380 вольт, то надо иметь в виду, что трехфазная система состоит из трех фазных проводов и нулевого провода. Не вдаваясь глубоко в теорию, надо заметить, что в такой сети существуют фазные и линейные напряжения:

линейные (измеряются между фазами) равны 380 вольт;
фазные (измеряются между каждой фазой и общим проводом) равны 220 вольт.

Измерение фазных и линейных напряжений.

При измерении уровней на выводах трехфазной розетки надо быть готовым, что напряжения будут разными. И наоборот – по итогам измерений можно определить фазные и линейные провода:

если между контактом и любым другим контактом тестер показывает 380 вольт, значит это фазный провод;
если между измеряемым контактом и остальными контактами индицируется 220 вольт, значит, это ноль.

Линейный (слева) и фазный (справа) уровни в розетке 380/220 вольт.

Для закрепления информации видеоролик.

Ошибки и меры безопасности

При измерении напряжения надо соблюдать определенные меры предосторожности. Безопасными для человека считаются напряжения 50 вольт AC и 120 вольт DC. Если предполагается, что в точках измерения уровень будет превышать эти значения, надо обращать особое внимание на состояние щупов – они не должны иметь повреждений изоляции. Брать выводы тестера можно только за изолированные части. При замерах надо следить, чтобы руки не соскользнули и не коснулись токоведущих поверхностей. Совершенно не будут лишними диэлектрические перчатки, резиновые коврики и другие средства защиты.

Провода мультиметра с поврежденной изоляцией – такими пользоваться опасно!

Замерить вольтаж мультиметром несложно. Но для того, чтобы результат не был ошибочным, надо обладать некоторыми навыками работы с тестером, а главное – все действия должны быть осознанными.

Мультиметр — Как пользоваться, функционал, описание

Содержание:

Что такое мультиметр

Мультиметр — это электротехнический прибор, который может измерять различные параметры электрического тока и радиоэлементов. Это в основном напряжение, сопротивление, сила тока, емкость конденсаторов, а также имеет в своем составе некоторые функции, типа прозвонки целостности проводников, диодов и транзисторов. Некоторые модели мультиметров могут даже измерять температуру радиоэлементов с помощью термопары.

Цифровые мультиметры почти вытеснили аналоговые мультиметры в силу своей дешевизны, удобства, а также многозадачности. Поэтому, в этой статье мы будем говорить именно о цифровых мультиметрах и их функциях.

Цифровой мультиметр состоит из дисплея, переключателя выбора функций (я его просто называю крутилкой), гнёзд, куда вставляются щупы, ну и сами щупы.

У дешевых мультиметров при измерении какой-либо величины надо выбирать измеряемый диапазон, поэтому, часто можно увидеть такие числа, как 2, 20, 200 и так далее, которые указывают на максимальный диапазон измерений.

Аналоговые

Представляют собой стрелочные тестеры, состоящие из чувствительного магнитоэлектрического измерителя, добавочных резисторов и шунтов. Информация передается на градуированную шкалу при помощи подвижной стрелки.
Преимущества аналоговых устройств:

устойчивость к помехам;
чувствительность к изменениям в электрической цепи;
доступная цена.

Недостатки:

большая погрешность измерений;
нелинейная шкала, для которой требуется предварительное выведение нуля специальным регулятором;
низкое внутреннее сопротивление;
нет автоматического определения полярности;
невозможно измерить переменный ток или напряжение.

Тем не менее некоторые инженеры предпочитают именно аналоговый вариант для тех случаев, когда при испытаниях электрических компонентов нужно точно определить направление и тенденцию изменения величины.

Маркировка шкалы мультиметра

У различных моделей устройств есть свои особенности, но основные возможности у них примерно одинаковые, особенно у бюджетных моделей.

Самые простые приборы могут измерять:

ACV – переменное напряжение. Установка переключателя на это деление превращает мультиметр в тестер напряжения, обычно до 750 и 200 Вольт;
DCA – силу постоянного тока. Здесь надо быть внимательным – на шкале многих бюджетных приборов есть предельные значения измерений 2000µ (микроампер) и 200m (миллиампер) и штекер надо оставлять в той же клемме, что и при измерении напряжения, а если измеряется сила тока до 10 Ампер, то штекер переставляется в другую клемму с соответствующим обозначением.
10A – сила постоянного тока от 200 миллиампер до 10 Ампер. Обычно на приборе нарисовано, что при включении этого режима надо переставить штекер.
hFe – проверка транзисторов.
>l – проверка целостности диодов, но чаще всего этой функцией пользуются как прозвонкой проводов.
Ω – измерение сопротивления проводов и резисторов. Чувствительность от 200 Ом до 2000 килоом.
DCV – постоянное напряжение. Чувствительность выставляется от 200 милливольт до 1000 Вольт.

К разъемам мультиметра обычно подключается два провода – черный и красный. Штекера на них одинаковые, а расцветка разная исключительно для удобства пользователя.

Какие параметры можно измерить мультиметром

Такой ручной измерительный прибор предназначен для различных тестовых проверок касающихся электричества.

Мультиметр является многофункциональным устройством, которым можно определить такие технические параметры:

напряжение – постоянное и переменное;
диапазон сопротивления;
емкость;
частоту;
индуктивность;
силу постоянного и переменного тока;
температурный режим;
коэффициент усиления транзисторов;
проверка диодов и транзисторов;
вычисление электросопротивления с передачей сигнала пониженного сопротивления цепи.

Во многих моделях на передней панели находится ручка, которая способствует переключению величин.

Некоторые мультиметры имеют дополнительное оснащение и могут измерять массу, метраж или время в секундах

Результаты измерений видны на встроенном мониторе. Сбоку прибора находятся два гнезда для щупов – красного (плюсового значения) и черного (с минусовым потенциалом).

Инструкция на мультиметр

На лицевой части мы видим переключатель, с помощью которого можем выбрать нужные нам функции. Давайте разберемся с обозначениями, которые есть на мультиметре. Каждую функцию я пометил цифрой для удобства восприятия.

1)Сопротивление Ω. Этот значок говорит нам о том, что мы собираемся измерять сопротивление какого-либо проводника или резистора.

2)Постоянное напряжение =V. Выставив переключатель на этот значок, мы можем измерять постоянное напряжение.

3) Переменное напряжение ~V. С помощью этой функции мы можем измерять значение переменного напряжения.

4)Измерение коэффициента усиления транзисторов hFe. Я им не пользуюсь, потому что у меня есть специальный для этого прибор транзисторметр. Более подробно про коэффициент усиления можно прочитать в этой статье.

5) Емкость конденсаторов F. Все очевидно. Можно измерять емкость.

6)Измерение силы тока постоянного напряжения =A. Можем измерять силу тока постоянного напряжения.

7)Измерение силы тока переменного напряжения ~A. С помощью этой функции мы можем измерить силу тока переменного напряжения. Например, эта функция пригодится тогда, когда нам надо узнать, какая сила тока течет в цепи, когда мы подключим лампу накаливания или какую-нибудь другую нагрузку к сети 220 Вольт.

8 )Диодная прозвонка и прозвонка целостности проводников. Показывает сопротивление, если вы будете измерять целостность проводников. При проверке диодов показывает падение напряжения на PN-переходе. Прелесть данной функции в том, что если высвечивается сопротивление меньше, чем 100 Ом (для различных моделей оно разное), из мультиметра доносится орущий сигнал. Очень удобная функция для проверки диодов, а также целостности проводов и предохранителей. Если будете покупать мультиметр, то берите обязательно с диодной прозвонкой, иначе такой мультиметр резко потеряет свою функциональность.

Как подключить провода мультиметра

Прибор под названием мультиметр способен производить замеры напряжения разных узлов электросети, проверять технику на работоспособность, измерять сопротивление тока по его направлению и многое другое.

Мультиметры, учитывая их модели и набора конфигураций, могут иметь определенный комплект встроенных способностей. Например, самые простые приборы, способны только делать замеры тока, а более усовершенствованным моделям, под силу решать намного больше разноплановых задач.

Приборы бывают цифровыми и аналоговыми. В зависимости от своего типа они имеют отличительный внешний вид, иногда разную разметку шкалы. Однако, схема эксплуатации у всех них будет идентична.

Подключение проводов – главная процедура начала любого замера. Сперва, необходимо усвоить название каждого разъема находящихся на корпусе, как правило, их 3 штуки:

СОМ – внутрь данной маркировки всегда подсоединяется черный провод.
VΩmA – для красного провода. Используется в целях проверки напряжения, или силы тока (до 200мА), вычисления сопротивления.
10 ADC – тоже для красного, но с несколько другими задачами: силы тока более 200мА.

Крайне важно не путать предназначение конкретного разъема и использовать каждый согласно его способностям. Иначе есть высокий риск выхода из строя мультиметра.

После подсоединения проводов в нужные отверстия, остается их подсоединить к клеммам прибора, который нужно проверить.

Установка режима измерения

После установки щупов переведите переключатель мультиметра на подходящий диапазон. Если измеряется напряжение в розетке, выбирайте пороговое значение в 750 ACV, если, к примеру, автомобильного аккумулятора — 20 или 200 DCV.

Всегда необходимо устанавливать предел измерения выше предполагаемого напряжения на источнике питания. Иначе вы рискуете сжечь прибор.

Есть правило: вольтаж измеряется путем параллельного подключения мультиметра, (тогда как сила тока — последовательно с нагрузкой). На практике это значит, что для того, чтобы померить напряжение в розетке, необходимо просто вставить в нее оба щупа мультиметра, каждый в свое гнездо. Где ноль, где фаза — не имеет значения.

Прибор показывает напряжение в тех пределах, на которые он отрегулирован. Таким образом, если выставить верхний порог в 750 В — увидите на экране значение в диапазоне 210-230 В. Или меньше, или больше, если скачок напряжения очень велик, но выше 750 В он подняться не может. Но если выставить порог в 200 В, то при фактической величине напряжения выше этой границы на экране появится цифра 1.

Учтите, что ровно 220 В в бытовой розетке бывает не всегда. Допустимы отклонения плюс-минус 10-15 В.

Проверка трехфазной линии осуществляется контактом двух щупов мультиметра с двумя шинами. Между ними должно быть 380 В, между одной шиной и землей будет 220 В (плюс-минус 15).

Как проверить напряжение мультиметром

Разобраться с общими принципами работы прибора поможет тематическая статья «Как пользоваться мультиметром: подробная инструкция для начинающих». Здесь мы поговорим о применении устройства для работы с розетками и другими бытовыми электроприборами.

Самые простые, используемые для бытовых нужд, мультиметры «умеют» замерять силу тока, напряжение и сопротивление для устройств переменного и постоянного тока. Если необходимо проверить мультиметром напряжение в розетке 220 В, регулятор устройства выставляется в область замера «переменного» напряжения, обозначенную маркировкой V~ или ACV (в зависимости от модели мультиметра).

При этом с учетом возможного превышения напряжения в сети стандартных показателей регулятор устанавливается на максимальное значение – 750 В. После включения устройства дисплей должен показать три нуля (в зависимости от числа разрядов устройства – их может быть от 2,5 до 8,5 – количество нулей может отличаться).

Далее следует подключить щупы. Они монтируются так: черный в гнездо с обозначением COMMON (COM), красный – либо в гнездо с маркировкой VΩmA.

Важно: чтобы удобнее было ориентироваться в обозначениях на передней панели мультиметра, рекомендуем изучить стандартные варианты маркировки.

Щупы устанавливаются в оба гнезда розетки. На дисплее отразится значение напряжения переменного тока в данной точке сети. Если при вопросе, как измерить напряжение в розетке мультиметром, пользователь «зависает» на выборе – в какое отверстие какой щуп вставлять – можем успокоить. Это не принципиально, в большинстве современных приборов полярность щупов при измерении напряжения не важна.

Важно: если требуется уточнить, как замерить напряжение мультиметром в розетке маломощного удлинителя или в старой, еще советского образца, электросети, можно устанавливать плюсовый щуп в гнездо с обозначением mA. В этом случае перегрузка прибора практически исключена.

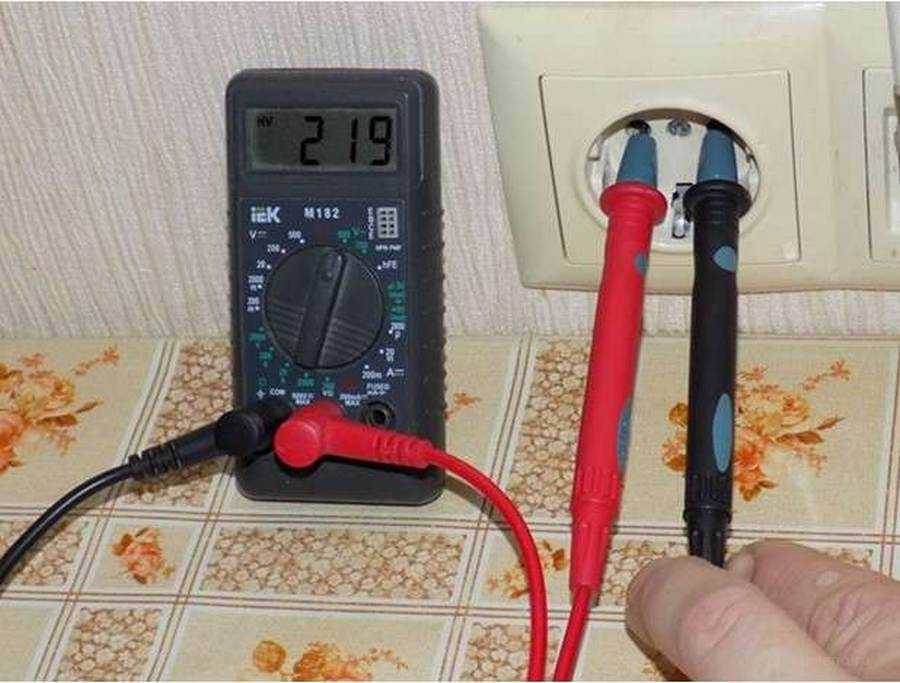

Как измерить напряжение в розетке

Одной из самых частых задач является измерение напряжение в розетке либо в квартирной проводке. При помощи мультиметра это сделать очень просто. Как мы уже писали выше, в розетках течет переменный ток, поэтому для его измерения нужно выставить переключатель на мультиметре в зону ACV.

Мы знаем, что напряжение должно быть примерно 220 вольт, поэтому если у вас мультиметр как на примере с фотографии выше – выставьте переключатель на отметку больше предполагаемого значения, в данном случае на 750 в диапазоне ACV.

Настроив прибор самое время засунуть пальцы щупы в розетку. Не имеет разницы какой провод в какое отверстие розетки вставлять. В целом здесь бояться нечего, главное держаться за изолированную часть щупов и не касаться металлической их части (хотя сделать это довольно сложно даже при большом желании), а также не допускать их касания друг друга, пока они вставлены в розетку, иначе можно устроить короткое замыкание.

Если вы все сделали правильно на экране вашего мультиметра будет показано текущее напряжение в розетке и вашей внутриквартирной проводке.

В нашем случае это 235.8 вольт – в пределах нормы. Ровно 220V на экране вы никогда не увидите, так что погрешность в +-20 – это нормально.

Что покажет при неисправности розетки

Если сеть отсутствует, на мультиметре будет значение 0 Вольт. Причина – неисправность розетки или отсутствие электричества. Чтобы установить причину, нужно прозвонить другие розетки в помещении. Если не работает только одна, проверяются ее контакты и по необходимости производится замена на новую.

При скачках напряжения значения на мультитестере будут сильно отличаться от номинальных 220 Вольт. По ГОСТу допустимо отклонение в 10%, больший разброс может привести к поломке электроприборов. Если зафиксирован сильный скачок напряжения, стоит установить в квартире дополнительно устройство для стабилизации.

Домашняя сеть работает на напряжение в 220 Вольт, однако в розетке оно может отличаться от номинала. Напряжение, находящееся в пределах установленной ГОСТом нормы, является залогом качественной и стабильной работы бытовых приборов. Важно уметь проверять напряжение при помощи мультитестера, чтобы предотвратить риск поломки электроустройств. При значительном отклонении от установленных значений следует позаботиться о стабилизации напряжения в помещении.

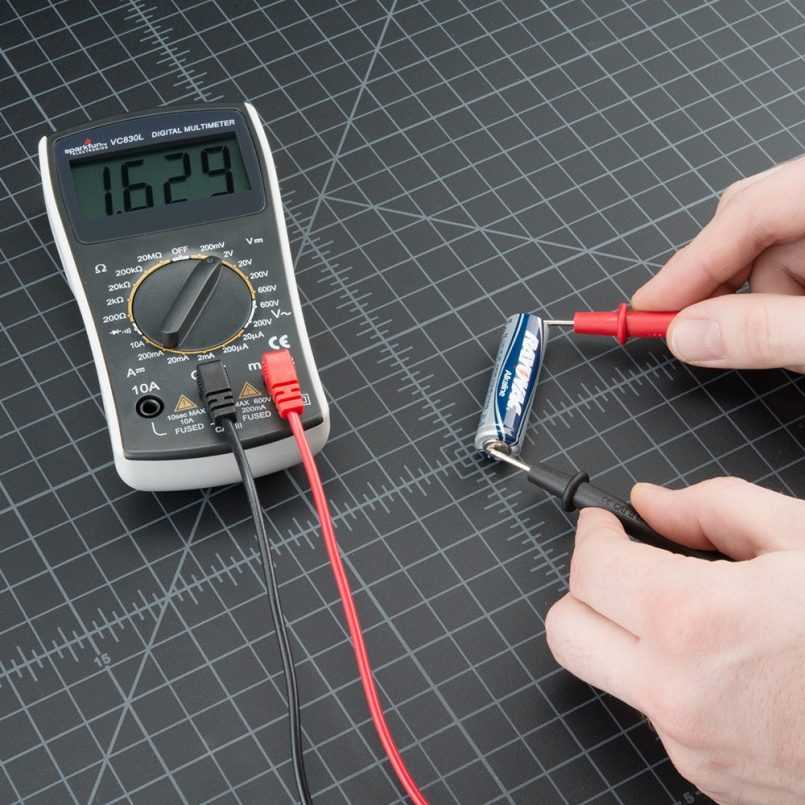

Как измерить напряжение аккумулятора или батареи

Всевозможные батарейки и различные аккумуляторы, в общем все, где вы видите “+” и “-” – все это источники постоянного электрического тока. Измерить постоянное напряжение ни чуть не сложнее, чем переменное.

Для этого возьмите, к примеру, самую обыкновенную пальчиковую батарейку. Соедините красный провод мультиметра с “+” – вым контактом батарейки, а черный с “-” – вым. Если вы соедините их наоборот – ничего страшного не произойдет, просто на экране мультиметра показания будут отображаться со знаком “минус”, примерно вот так.

Обычно напряжение на аккумуляторах маленькое, так что можно не бояться и прижимать щупы пальцами. До 20 вольт вы скорее всего ничего не почувствуете. В случае батарейки типа AAA – её максимальное напряжение 1.5 вольта, что совсем не страшно для человека.

Как мы видим из показаний мультиметра, напряжение в нашей батарейке 1.351 вольта, а значит батарейка еще вполне себе заряженная и может использоваться.

Аналогичным образом можно проверять любые другие элементы питания и измерять их вольтаж, и как вы теперь знаете, ничего сложного в этом нет.

Проверка работоспособности АКБ мультиметром — особенности и недостатки способа

Как проверить аккумулятор мультиметром? Для определения степени заряженности достаточно измерить напряжение на клеммах, при этом АКБ должна быть полностью отключена от нагрузки и выдержана в таком состоянии не менее 2 часов. Выставляем на мультиметре нужный режим и предел измерения (см. раздел выше). Подключаем, измеряем напряжение и сверяемся с табличкой, приведённой ниже.

Зависимость напряжения на клеммах от степени заряженности АКБ

Напряжение на клеммах без нагрузки, В	Уровень заряда, %
малосурьмянистые (Sb/Sb) и гибридные (Sb/Ca)	кальциевые (Ca/Ca) и AGM/Gel (Ca/Ca)
12,51–12,66	12,66–12,81	100
12,31–12,46	12,46–12,61	75
12,1–12,25	12,26–12,41	50
11,92–12,07	11,86–12,01	25
11,75–11,90	11,66–11,81

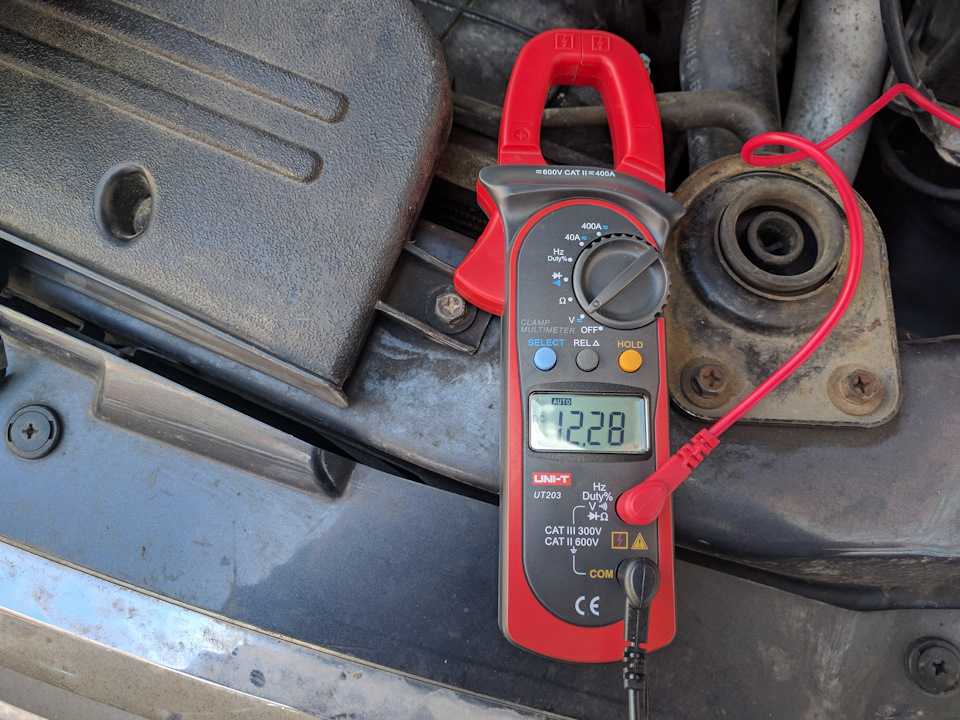

На фото ниже на клеммах батареи напряжение составляет 12,83 В, АКБ кальциевая, а значит, она заряжена на 100 %.

Метод достаточно прост, но работает лишь в том случае, если аккумуляторная батарея заведомо исправна и мы просто решили оценить степень её заряженности. Если АКБ старенькая, то измерение «холостого» напряжения ничего не даст. Без нагрузки оно может быть нормальным, но достаточно включить, скажем, фары головного света, как те же 12,8 В превратятся в 9–10.

Таким образом, для более-менее качественной проверки АКБ одного мультиметра мало. Нужно измерять напряжение на нагруженном аккумуляторе. Как говорится, проверить его на амперы. В качестве нагрузки будем использовать лампу головного света мощностью 55 Вт.

Прежде всего, измеряем напряжение на ненагруженной АКБ (см. выше), показания записываем. Теперь подключаем нагрузку и ждём 2–3 минуты. Не отключая нагрузку снова измеряем напряжение. Если оно снизилось не более чем на 0,3–0,4 В, то есть вероятность, что АКБ исправна.

О чём расскажет напряжение

Для автомобильного аккумулятора напряжение сразу покажет, что делать с батареей. Чтобы качественно проверить автомобильный аккумулятор, делаем два измерения. Селектор тестера ставим на 20 V.

На работающем двигателе

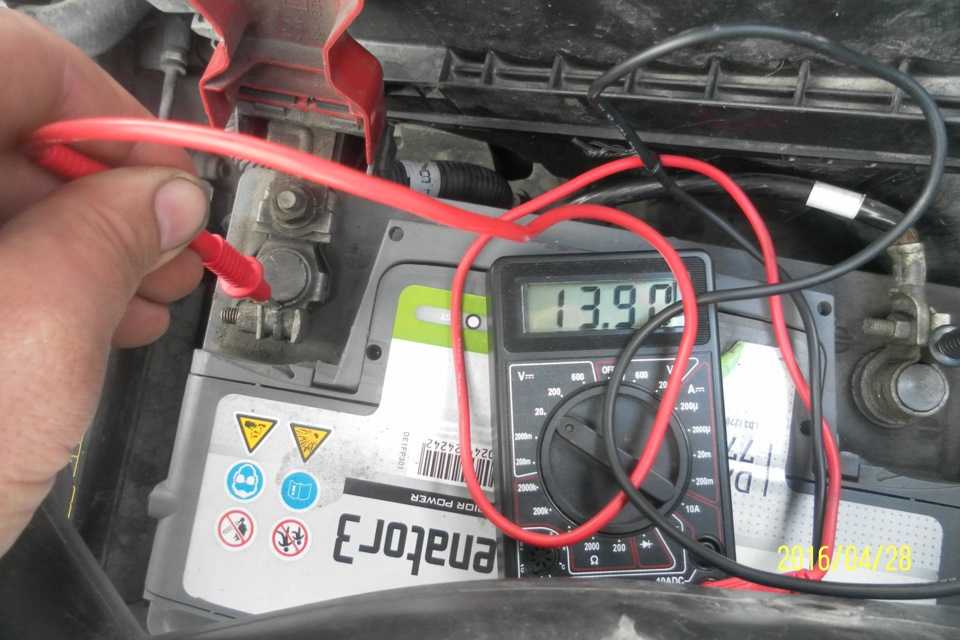

Первое измерение — при работающем двигателе. На клеммах должно быть от 13,5 до 14 В. Если оно больше, чем 14,2 В — аккумулятор подсел и генератор выдаёт повышенное напряжение, чтобы подзарядить батарею. Такое может быть, например, на холоде — саморазряд аккумуляторов при низкой температуре никто не отменял. Но если такое происходит летом, да на старой батарее — стоит как минимум обслужить аккумулятор у электрика. Если при работающем моторе напряжение на клеммах аккумулятора меньше 13,4 В — выключаем все потребители — фары, магнитолу, обогревы. И замеряем вновь. Получаем такой же результат — повод ехать на сервис, генератор неисправен.

На неработающем двигателе

При неработающем двигателе напряжение на исправном аккумуляторе должно составлять от 12,5 до 13 В. Падение напряжения говорит о падении уровня заряда. Если у вас постоянно уровень заряда низок, а так может быть при коротких поездках и старой батарее, стоит хотя бы иногда батарею заряжать специальным устройством. Уровень заряда автомобильного аккумулятора на 55 Ач можно приблизительно оценить по таблице.

Напряжение, В	12,9	12,5	12,1
Уровень заряда, %	90	50	10

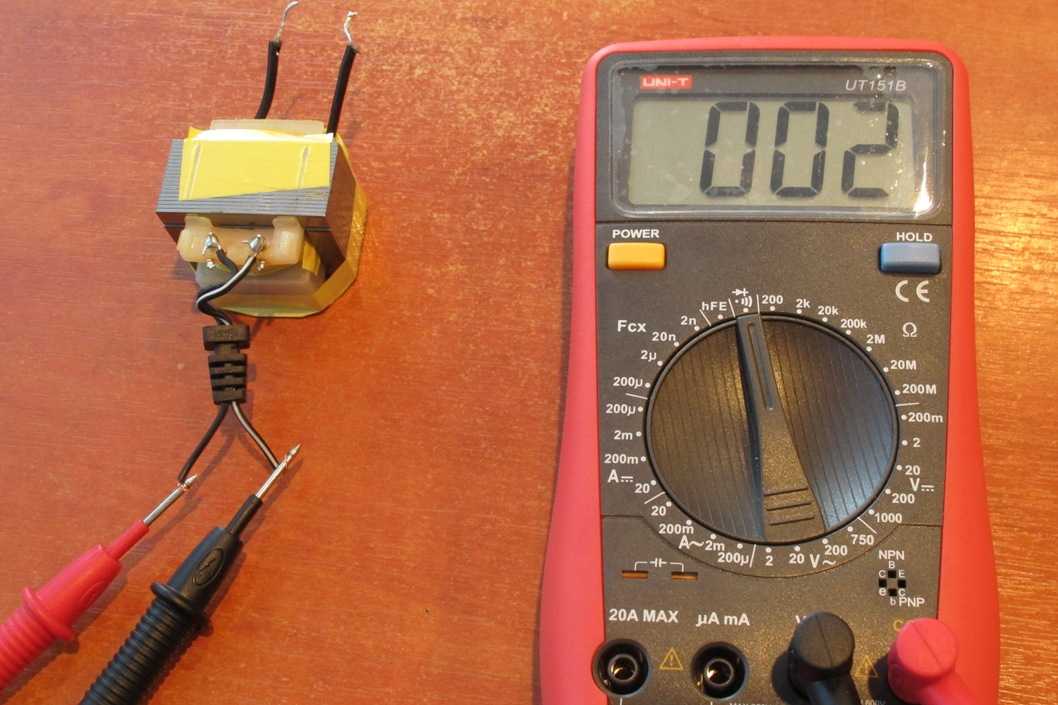

Как прозвонить провода мультиметром

Прозвонка проводов означает определение из целостности. По сути мультиметр определяет сопротивление замкнутого контура и если это значение близко к нулю, то контур считается замкнутым и выдаётся звуковой сигнал. Не всякий мультиметр может прозванивать провода со звуком, но большинство из них на это способны.

Прозвонка — это проверка целостности цепи. Для прозвонки проводов мультиметр устанавливается в нужный режим. Чаще всего он совмещен с прозвонкой диодов, но может быть вынесен отдельно и отмечен знаком колокольчика. Далее один щуп прикладывается к одному концу проводника, а другой щуп к другому. При этом звучит сигнал или появляется индикация светом или на дисплее. Если индикация есть – цепь не разорвана, если нет, то проводник поврежден или цепь разорвана.

Проверка диодов, конденсаторов и транзисторов (режим hFE)

Этот режим имеет не каждый прибор. Для проверки сопротивления диодов, выбирается соответствующий режим и по аналогии с прозвонкой проводника выполняются нужные действия.

Для определения параметров конденсаторов и транзисторов на приборе устанавливается специальный режим «hFE».

У транзисторов имеются три выхода: база, эмиттер и коллектор, которые подключаются к разъемам В, E, F мультиметра. При правильном подключении на дисплее отобразится величина усиления транзистора.

У конденсаторов емкость измеряется путем установки концов конденсатора в разъемы с обозначением Сх. При этом на дисплее отобразится номинальное значение ёмкости электронного компонента.

Разница между переменным и постоянным напряжением

Чтобы проводить измерение напряжения мультиметром, нужно познакомиться с важными понятиями:

постоянный ток;
переменный.

Переменное напряжение

Ток, который находится в наших розетках, обеспечивает снабжением энергии все бытовые приборы, освещение. Образуясь на электрических станциях, он состоит из постоянно движущихся и направляющихся электронов по проводам.

Благодаря этому движению и образуется необходимое всем напряжение.

У стандартных розеток, частота движения равна 50Гц, а сила в них равна 220В. За одну секунду, поток образовавшихся электронов, целых 50 раз меняет свое направление, и тем самым меняется заряд: положительный сменяется отрицательным.

Этот стандартный процесс перемещения по проводам электродов и называется переменным током. От которого происходит питание всего, что подключено к стандартной розетке.

Постоянный ток

Постоянным – называется напряжение, которым наделены все аккумуляторные батареи. Например, в такой технике как:

телефоны;
машинные аккумуляторы;
и обычные батарейки (пальчиковые, мини и пр.).

Когда заряда не хватает, человек подключает от сети к разряженному предмету – устройство, работающее от розетки и выполняющее задачу преобразования переменного тока в постоянный.

Аккумулятор накопив в себе запас напряжения становится снова готовым к действиям.

Возможные неисправности

Если мультиметр перестал измерять напряжение или неправильно его показывает, проверьте другим тестером батарейку, размещенную внутри корпуса, или просто замените ее.

Проверьте также, соответствует ли выставленный порог измерения напряжению, которое должно быть у объекта, который вы проверяете. Проверьте, верно ли установлен характер вольтажа — батарея не проверяется в режиме переменного, а розетка — постоянного напряжения.

Если не определяется параметр в одной розетке, проверьте его в другой. Если проблема возникла при проверке маленькой батареи — возможно, дело в плохом контакте щупа и клеммы.

Протестируйте устройство на различных объектах, априори работоспособных. Если мультиметр в принципе перестал измерять вольтаж, то либо иссяк его встроенный источник тока, либо повреждена плата управления, либо — наиболее частый случай — поврежден кабель одного из щупов.

Следует осмотреть кабели на предмет разрыва, убедиться в хорошем контакте с гнездом. Если разрыв обнаружен — замените или почините провод, восстановив его целостность.

Если же никаких видимых причин потери работоспособности не обнаружено, то, скорее всего, мультиметр сгорел. Это могло произойти из-за попытки измерить завышенное напряжение, либо мощного сетевого скачка или других причин.

Правила безопасности использования мультиметра

При работе с электрическими приборами следует придерживаться инструкции техники безопасности:

Правильно отключать и включать электрические цепы. Внимательно следить за положением автоматического выключателя.
При работе с устройствами под напряжением следует применять защитные средства. Инструмент должен быть изолированным, а руки защищены прорезиненными перчатками. Рекомендуется использовать изолирующий коврик под ногами. Одежда не должна быть легко воспламеняющейся.
Измеряя мультиметром приборы под напряжением изначально подключить заземляющий зажим, а после электропровод. При отсоединении вначале убирается провод под напряжением, а уж после стержень заземления.
Электрический прибор, который подвергается проверке, не следует держать в руках. Любое устройство под напряжением должно находиться на безлопастном расстоянии от человека.
Нельзя использовать мокрый мультиметр или пользоваться измерительным устройством во влажной среде.
В процессе измерения запрещается изменять положение переключателя в мультиметре. Предел вычисляемых величин должен регулироваться только, когда отключены щупы.
Перед работой с электроизмерительным прибором следует проверить исправность тестирующих проводов. Исключается осуществлять проверку напряжения с параметрами выше верхней границы измерения прибора.

При подборе мультиметра нужно четко изучить все технические параметры прибора, которые обозначаются в прилагаемых к нему документах. Соблюдая все меры предосторожности, и имея представление о принципах работы с измерительным устройством можно измерять напряжение в электрических розетках при каждом подключении новой электротехники.

Как итог

Даже бюджетный универсальный измерительный прибор – мультиметр позволяет проводить измерения в достаточно широких пределах, достаточных для домашнего использования. Но при покупке устройства надо хотя бы в общих чертах представлять себе для каких целей он будет использоваться – может будет правильнее немного переплатить но в результате иметь «на подхвате» тестер, способный выполнить любую поставленную перед ним задачу. Также перед его применением не помешает хотя бы в общих чертах освежить в памяти азы построения электрических цепей и использования в них электроизмерительных приборов.

РазноеЭнергия конденсатора

РазноеАвтоматические выключатели

Как проверить напряжение с помощью мультиметра

Мультиметр может помочь вам получить много информации об электрооборудовании. Хотите проверить розетку и убедиться, что в ней правильное напряжение? Мультиметр – это то, что вам нужно.

Что такое напряжение?

Напряжение — это разность потенциалов между двумя точками цепи. Названное в честь итальянского физика Алессандро Вольта, напряжение измеряется в вольтах. Если у вас аккумулятор на 1,5 В, это означает, что разность потенциалов между двумя клеммами аккумулятора составляет 1,5 В.

Поскольку напряжение — это разность потенциалов по определению, его всегда измеряют для двух точек. По сути, невозможно измерить потенциал одной точки цепи, но вы можете легко измерить разницу между потенциалами двух точек.

Типы напряжения

Напряжение представляет собой напряжение переменного или постоянного тока. AC означает Переменный ток , а DC означает Постоянный ток . В то время как переменные токи текут по синусоиде, постоянные токи текут по прямой линии и только в одном направлении. Вы можете прочитать наше руководство по переменному и постоянному току, чтобы лучше понять разницу между ними.

Что такое мультиметр?

Мультиметр — это инструмент, который измеряет множество электрических свойств, таких как ток, напряжение и сопротивление. Мультиметры различаются по внешнему виду и могут иметь разные второстепенные функции, но их основная цель одна и та же.

Все мультиметры измеряют ток, напряжение и сопротивление. Некоторые более продвинутые могут также измерять частоту, температуру и другие свойства.

Независимо от того, цифровой он или аналоговый, мультиметр состоит из корпуса и двух щупов. Один конец любого щупа подключается к разъему на мультиметре, а другой конец подключается к цепи, которую вы хотите измерить.

Связано: Простые и малобюджетные проекты электроники своими руками для начинающих

Как проверить напряжение 220 В с помощью мультиметра?

Одним из применений мультиметра является измерение разности потенциалов или напряжения электронной схемы. В этой статье мы собираемся измерить напряжение стандартной розетки 220 В с помощью цифрового мультиметра.

1. Подключите щупы

Мультиметры поставляются с двумя щупами, одним красным и одним черным. Каждый мультиметр имеет как минимум три разъема. Один из разъемов COM или общий, куда подключается черный щуп. Этот слот обычно расположен посередине.

Следующий слот предназначен для напряжения, сопротивления и, как правило, малых токов. Это означает, что если вы хотите измерить какое-либо из этих свойств, вам нужно вставить красный щуп в этот разъем. Для измерения напряжения переменного тока мы будем использовать этот слот.

Третий слот предназначен для сценариев, в которых требуется измерять большие токи. Обычно это означает токи выше 400 мА и менее 10 А. Хотя определение большого тока зависит от вашего мультиметра, поэтому обратите внимание на его надписи.

Мультиметр, изображенный ниже, имеет четвертый слот для очень низких токов и температур.

Поскольку вы собираетесь здесь измерять напряжение, вам следует подключить щупы к разъему COM и разъему для измерения напряжения.

Вставьте черный зонд в разъем COM .
Вставьте красный щуп в гнездо напряжения/сопротивления .

Красные и черные выводы конструктивно не отличаются друг от друга, а разница в цвете является условной. В качестве общего кода среди всех производителей мультиметров черный цвет означает отрицательный, а красный — положительный.

2. Включите мультиметр

Следующим шагом будет включение мультиметра. Для этого просто найдите кнопку питания на мультиметре и включите его.

Связанный: Нужны ли устройства защиты от перенапряжений?

3. Переключите ручку и установите ее на напряжение

На вашем мультиметре есть ручка, которая позволяет вам выбрать, что вы хотите измерить. Это дает мультиметру информацию о том, чего ожидать, и позволяет отображать соответствующую информацию. Для измерения напряжения в розетке:

Переключите ручку и вставьте ее V . V с символом ~ вверху означает напряжение переменного тока, а V с символом ⎓ означает напряжение постоянного тока. Напряжение в ваших розетках является переменным током, поэтому вы должны установить ручку на напряжение переменного тока .
Если на вашем мультиметре разные диапазоны напряжения, то установите ручку в ожидаемый диапазон. Мы ожидаем что-то около 220В для розетки.
Если у вас нет оценки напряжения, которое вы можете получить, установите ручку в самый высокий диапазон, чтобы вы могли двигаться вниз для получения точного результата.

Как и на рисунке ниже, некоторые мультиметры могут измерять как переменное, так и постоянное напряжение с одинаковыми настройками. Эти мультиметры имеют специальную кнопку, которая позволяет переключаться между переменным и постоянным напряжением.

4. Подключите провода щупа к розетке

Теперь все на мультиметре настроено, и вы готовы измерять напряжение. Давайте проверим и посмотрим, действительно ли в розетке напряжение 220 В. В отличие от напряжения постоянного тока, напряжение переменного тока не имеет полярности, поэтому не имеет особого значения, в какое отверстие вы вставляете выводы датчика.

Вставьте черный провод щупа в одно из отверстий на сетевой розетке.
Вставьте красный провод зонда в другое отверстие на сетевой розетке. Обратите внимание, что порядок важен как мера безопасности. Всегда сначала подсоединяйте черный провод щупа.
Считайте и запишите напряжение с мультиметра.

Всегда обращайтесь с проводами датчика с пластиковым покрытием! Как только провода будут подключены к розетке, через них будет проходить электричество 220 В, и прикосновение к ним может привести к летальному исходу.

Подключение красного и черного проводов к противоположным отверстиям не влияет на ценность, которую вы собираетесь получить. Однако, если бы вы измеряли напряжение постоянного тока, замена узлов дала бы вам отрицательное значение, хотя число осталось бы тем же.

5. Отсоедините провода датчиков от электрической розетки

После того, как вы записали напряжение, пришло время отключить датчики от электрической розетки. Вы должны сделать это в обратном порядке.

Отсоедините красный провод зонда от розетки.
Отсоедините черный провод зонда от розетки.
Выключите мультиметр.
Отсоедините оба щупа от мультиметра.

Теперь вы можете измерять напряжение

Мультиметр — это удивительный инструмент, способный предоставить вам много информации о вашем электрическом и электронном оборудовании. Теперь вы знаете, как использовать его для проверки напряжения 220 В, а также можете использовать его для измерения напряжения во многих других целях. Если вы измерили напряжение батареи, а она села, не выбрасывайте ее! Там еще много, что вы можете сделать с ним.

Как проверить напряжение 240 Ом с помощью мультиметра

{% if result. isEmpty and result.term %}

{% if translation.search.not_found %}{{translation.search.not_found}}{% else %}К сожалению, ничего не найдено для{% endif %} { {результат.термин | побег}}

{% endif%}

{% если ложь и результат.загрузка %}

{% еще %}

{% if result.suggestions или result.collections или result.pages %}

{% if result.suggestions %}

{{suggestion.keyword | escape}}{{suggestion.count}}

{% конец%} {% if result.collections %}

{{collection.title | побег}}
