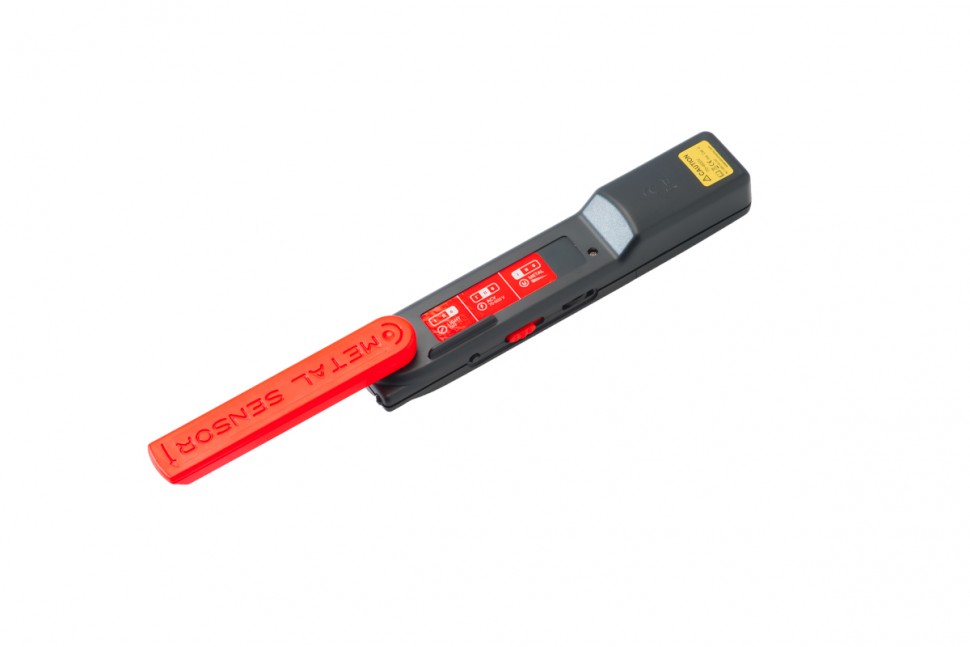

Сканер проводки: Детектор металла и проводки ADA Wall Scanner 50 А00506

Universal Robots — ActiNav — Добавление лазерного сканера безопасности к рабочей станции

Дата создания: 15 мая 2020 г.



Введение

Universal Robots имеет два встроенных режима безопасности, допускающих ограниченную работу: режим ограниченной остановки и режим защитной остановки. Эти режимы либо снижают максимальную скорость, мощность, ускорение и т. д. робота, либо полностью останавливают робота. Используйте лазерный сканер безопасности для переключения между этими режимами и «нормальным» режимом на лету, когда человек приближается к роботу.

Здесь мы описываем интеграцию лазерного сканера Keyence SZ-04M. В этой технической заметке будет показано, как настроить зону защиты для защитной остановки и зону предупреждения для режима с ограниченным доступом.

ОПАСНОСТЬ:

Установка лазерного сканера безопасности требует изменения настроек безопасности. Прежде чем настраивать параметры безопасности робота, необходимо провести оценку рисков, чтобы гарантировать безопасность персонала и оборудования, находящегося рядом с роботом. Оценка рисков — это оценка всех рабочих процедур на протяжении всего срока службы робота, проводимая с целью применения правильных настроек конфигурации безопасности (см. Руководство пользователя и Руководство по обслуживанию).

Режимы безопасности

В этом документе описывается только одна из многих возможных комбинаций, которые могут быть реализованы с помощью робота UR и лазерного сканера безопасности Keyence. Мы не заявляем и не утверждаем, что это подходящая комбинация для вашей реализации.   Комбинация этого документа:

• Внешняя зона предупреждения — переводит робота в сокращенный режим
• Внутренняя защитная зона — переводит робота в защитную остановку
• Автоматический сброс для обеих зон — нормальная работа возобновляется после очистки зон

Необходимые условия

• Лазерный сканер безопасности Keyence SZ-04M (эти инструкции аналогичны или идентичны для других датчиков в семействе SZ)
• Кабель связи SZ-PxxPM (где xx — длина в метрах: 5, 10, 20 или 30)
• USB-кабель для программирования OP-86941 (при необходимости )
• Монтажный кронштейн OP-869xx (при необходимости — xx является одним из нескольких вариантов крепления)

Обратите внимание, что SZ-04M использует разъем USB mini . Этот тип встречается все реже. Если сомневаетесь, купите OP-86941. Длина этого кабеля тоже 5 метров, что очень удобно при тестировании выставленных вами зон.

Монтаж и установка

Монтаж SZ-04M

Найдите и установите лазерный сканер безопасности в соответствии с инструкциями производителя и вашей оценкой рисков.

Подключение SZ-04M к контроллеру UR

Полностью выключить робота UR — Коснитесь меню «Гамбургер» на пульте обучения и выберите «Выключить робота», а затем «Выключить».

С помощью кабеля Keyence:

• Подключите провода сброса (желтый) и +24 В (коричневый) к контроллеру +24 Power
• Подключите провод 0В (синий) к питанию 0В контроллера
• Снимите две нижние перемычки (SI0 и SI1) с безопасного терминала ввода-вывода (крайний левый желтый блок ввода-вывода с серыми пластиковыми перемычками)
• Подключите два провода выходов безопасности (OSSD) (черный и белый) к SI0 и SI1 ​​
• Подсоедините провода AUX 1 и AUX 2 (оранжевый и оранжевый/черный) к CI0 и CI1
• Перезапустите контроллер робота. Сканер должен загрузиться, когда робот достигнет экрана «Приступая к работе». Не включайте питание робота.
• Установите переключатель в верхней части сканера (за дверью) в положение B.

• Перейдите к «3. Другие», а затем «Изменить пароль». Используйте стрелки вверх/вниз для переключения между строками на дисплее и стрелку вправо для выбора пункта меню.
• Измените заводской пароль 1111, чтобы он совпадал с защитным паролем контроллера UR.
• Установите переключатель сканера в положение A и подключите сканер к компьютеру с помощью кабеля Mini USB.

Конфигурация Keyence SZ-V04

• Загрузите и установите программное обеспечение Safety Device Configurator от Keyence. На момент написания этой статьи его можно было найти, перейдя с сайта keyence.com в раздел «Загрузки» > «Программное обеспечение» > «Безопасность» > «Лазерные сканеры безопасности» > «Конфигуратор устройств безопасности».
• Разархивируйте загруженный файл и запустите файл setup. exe внутри. Это установит пять программ. Вам понадобится только программа SZ Configurator

• Запустите программу SZ Configurator.
• В первом всплывающем окне выберите «Создать новый файл конфигурации» и нажмите «ОК».

• Во втором всплывающем окне выберите «SZ-04M» и нажмите «ОК».
• Окно Конфигурационной программы должно выглядеть так, как показано на рисунке ниже. Вы можете установить общую информацию на первой странице.

• Настройте параметры безопасности 1.
  • Установить пуск/перезапуск на автоматический/автоматический
  • Снимите флажки EDM(OSSD1/2) Enable и Reference Points Monitoring.

• Оставьте настройки безопасности 2 без изменений.

• Задайте небезопасные настройки.
  • Установите AUX1 и AUX2 на «Обнаружение в зоне защиты»

• Установите зону защиты и зону предупреждения для сканера. Подробные инструкции см. в руководстве пользователя Keyence.

• Нажмите на красное поле «Зона защиты» вверху, чтобы установить зону защиты (зона защитной остановки UR).
• Используя инструменты рисования ниже, нарисуйте отрезок линии, прямоугольник, многоугольник, круг, сектор (клин) или от руки, чтобы создать зону. Вы можете нарисовать несколько фигур или использовать инструменты «Удалить», чтобы удалить части этих фигур.

• Нажмите на желтое поле зоны предупреждения (зона сокращенного режима UR) и нарисуйте эту зону.
• В качестве альтернативы вы можете использовать инструмент «Автоматическое рисование», и датчик автоматически создаст зону, включающую все открытое пространство вплоть до текущих препятствий, которые он видит. Затем эту зону можно изменить с помощью инструментов рисования.

• Перенесите настройки на сканер. Используйте новый пароль, который вы установили для этого.
• Поэкспериментируйте с режимом мониторинга, чтобы убедиться в правильности настроек.
• Когда вы убедитесь, что настройки верны, вы можете отсоединить кабель Micro USB и закрыть крышку. Сохраните настройки в файл и закройте SZ Configurator.

Настройка параметров безопасности UR

• Убедитесь, что робот все еще выключен.
• Перейдите к экрану настройки безопасного ввода-вывода на пульте обучения UR. На главном экране нажмите: Program Robot > вкладка «Установка» > «Безопасность» (введите пароль) > вкладка «Безопасный ввод-вывод».
  • Выберите конфигурируемые входы 0 и 1 для режима Ограниченный

• Параметры ограниченного режима можно настроить на странице Безопасность — Ограничения робота. Обратите внимание, что вы не сможете изменить настройки сокращенного режима, пока набор настраиваемых входов не будет установлен для сокращенного режима (см. выше).
• Нажмите Применить .
• Аппаратный перезапуск автономного модуля управления движением путем включения и выключения выключателя питания.
• Перейдите на страницу установки ActiNav и дождитесь перезагрузки системы.
• Включите робота. Подождите минуту, пока сканер безопасности перезагрузится.
  • Если вы получите предупреждение SAFEGUARD STOP на подвесном пульте обучения, просто подождите немного.

Если зона предупреждения нарушена, робот перейдет в сокращенный режим и будет работать с настройками ограниченного режима, заданными в настройках безопасности. При нарушении зоны защиты робот переходит в режим защитной остановки, а если запущена программа, то приостанавливается. В этой настройке робот продолжит работу автоматически, когда защитная зона будет очищена.
