Как тестером проверить заряд аккумулятора: Как проверить заряд аккумулятора мультиметром. Узнаем показания в домашних условиях + ВИДЕО

измерение напряжения и ёмкости, лучший тестер

Когда возникает проблема, связанная с невозможностью завести автотранспортное средство, автолюбители в первую очередь проверяют аккумуляторную батарею на присутствие нужного напряжения. Зная как проверить аккумулятор мультиметром, можно с высокой точностью определить, нужна ли его замена или подзарядка. При этом для измерения понадобиться только сам прибор и умение им пользоваться.

Содержание

1. Назначение и различия мультиметров
2. Вольтамперметр стрелочного типа
3. Измеритель цифрового вида
4. Выбор и подготовка прибора
5. Определение параметров АКБ
6. Тестирование стрелочным устройством
7. Проверка электронным измерителем

Назначение и различия мультиметров

Мультиметр — это электроизмерительное устройство, сочетающее в себе несколько функций. В продаже встречаются измерительные устройства как бытового, так и профессионального класса. Существенное различием между этими классами заключается в точности полученного результата, что в конечном счёте отражается на цене приборов. Устройства бытового класса позволяют проводить измерения различных величин в широком диапазоне значений с невысокой точностью, в то время как профессиональные тестеры более ориентированы на небольшую группу измерений с небольшой погрешностью.

По принципу действия измерители подразделяются на два типа:

• аналоговые;
• цифровые.

Измерить параметры АКБ можно любым из этих типов устройств, но среди автолюбителей большей популярностью пользуется цифровой мультиметр. Связано это с простотой его использования и более наглядным получением результата измерения, по сравнению с аналоговым тестером.

В основе принципа работы аналогового тестера лежит преобразование измеряемого сигнала в силу тока, с последующей его визуализацией в виде отклонения стрелки на определённую величину. Цифровой же прибор, имея в своём устройстве микроконтроллеры, преобразует полученный сигнал в напряжение, а уже после, обработав его, выводит на дисплей в виде цифр.

Вольтамперметр стрелочного типа

Основным элементом такого типа прибора является электромеханическая головка. Будучи выполненной в виде рамки со стрелкой и находясь под действием переменного магнитного потока, она преобразует электрический сигнал, который поступает через измерительные щупы и элементы прибора, в механическое отклонение стрелки. Сила этого отклонения связана с величиной тока регистрируемой головкой.

Погрешность вычисления такого рода устройства зависит от чувствительности измерительной головки. Вероятность ошибки измерения стрелочным тестером обозначается числом, например, 0,1 или 2,0, и называется классом точности. Так, устройство с диапазоном измерения от нуля до 25 вольт и классом точности 1, сможет определить значение напряжения на автомобильной батарее с погрешностью 0,25 вольт. Достоинством аналогового типа по сравнению с цифровым является инерционность и слабое восприятие к внешним помехам, что позволяет с неплохой точностью проверить аккумулятор тестером.

Измеритель цифрового вида

Работа цифрового измерителя напряжения построена на использовании в своей схемотехнике аналого-цифрового преобразователя (АЦП). Эта микросхема является ядром устройства, от качества которой в большей мере зависит погрешность полученного результата. Кроме этого, класс точности зависит от параметров радиодеталей в приборе, качества реализации защиты от внешнего негативного влияния электромагнитных полей. Основной характеристикой такого типа устройств является разрядность. Чем выше класс разрядности тем точность измерения будет больше.

Например, если использовать мультиметр для проверки аккумулятора автомобиля со значением разрядности 2, погрешность результата будет составлять около 10%. Среднее значение бытового класса приборов при измерении напряжения постоянной величины составляет всего около 0,3 процента.

Немаловажной характеристикой цифрового тестера является и разрядность дисплея. Эта характеристика обозначает, сколько цифр может вывести прибор на экран. Например, когда разрядность равна 3 ³/4, это обозначает, что наибольшее значение величины измерения составит 3999. Тут следует отметить, что точность мультиметра не зависит от разрядности экрана, которая характеризует именно качество экрана.

Выбор и подготовка прибора

При принятии решения, каким лучше типом мультиметра проверить АКБ, меньшее предпочтение пользователи отдают стрелочным приборам. Связано это не только с классом точности, но и сложностью в интерпретации полученных результатов. Использование же цифровых приборов удобнее в плане подготовки к работе и наглядности полученного результата.

Перед тем как проверить аккумулятора автомобиля мультиметром, тестер нужно правильно настроить. Для этого сначала проверяют исправность элементов питания. Если при включении цифрового прибора на его экране высвечивается пиктограмма с мигающей батарейкой, это означает, что питающий элемент необходимо заменить. Для стрелочного прибора сигналом о замене питающего элемента будет невозможность установить стрелку в нулевое положение. Для корректного получения результата следует не только использовать настроенный прибор, но и проследить за окружающей температурой. Оптимальной температурой считаются 20 градусов по Цельсию.

Настройка цифрового прибора заключается лишь в правильном выборе диапазона измерения и подключении измерительных проводов, в то время как аналоговый прибор перед использованием потребуется откалибровать. Так, перед измерением ёмкости АКБ понадобится установить стрелку в нулевое положение. Для этого, закорачивая зажимы щупов между собой, крутят ручку потенциометра, выведенную на корпус устройства.

Если откалибровать прибор не удаётся, то просто выполняется замена элементов питания. Перед измерением напряжения мультиметр также калибруется путём поворота ручки установки нуля до тех пор, пока стрелка не переместится на деление, обозначающее начало отсчёта шкалы.

Определение параметров АКБ

Используя тестер, можно провести измерение всех основных параметров аккумуляторной батареи, а именно: тока утечки, величины заряда, значение ёмкости. Анализируя полученные данные, с большой вероятностью можно определить её работоспособность.

Так, пониженное значение напряжения, менее 12 вольт, обозначает, что батарее необходимо обслуживание, например, замена электролита. Если напряжение АКБ находится ниже 10 вольт и циклы заряд-разряд не помогают, то в батареи произошли необратимые химические процессы и её ресурс выработан. На это также косвенно может указать высокое значение тока утечки. Случается и так, что напряжение на батареи в норме, около 12,4−13 вольт, а при подключении к клеммам исправного автомобиля резко падает. Такое поведение указывает на потерю ёмкости АКБ.

Различаются следующие состояния для батареи:

• 12,6 до 13,2 в — заряд полный;
• 12 до 12,7 в — норма;
• 11,6 до 12 в — аккумулятор разряжен ниже допустимого уровня, нужна его подзарядка;
• 11,6 в и менее — АКБ полностью разряжен, скорее всего, потребуется его замена или регенерация.

Тестирование стрелочным устройством

Одним из самых популярных аналоговых устройств во времена СССР был прибор, называемый «цешка». Приборы это серии отличаются надёжностью и многофункциональностью. Из-за их большой популярности на рынок было выпущено множество моделей. Поэтому и сегодня можно встретить такие устройства в хорошем состоянии. Так как схемы приборов особо не изменились, то и измерения параметров АКБ можно рассмотреть на примере использования такого тестера.

Прибор включается в соответствии с инструкцией, указанной на внешней стороне фиксирующей крышки элементов питания. Для измерения величины заряда на аккумуляторе кнопкой переключения устанавливается режим работы, соответствующий значку «—». Ручка переключения диапазонов измерения, выполненная в виде галетного устройства, переводится на определённое значение V, превышающее предполагаемую величину, которую возможно получить при замере.

В частности, для Ц4342 переключатель устанавливается на значение 50 вольт. После этого измерительные провода подключаются к разъёмам тестера. Красный цвет разъёма обозначает положительный контакт, чёрный — отрицательный. Обратными концами проводов (щупами) касаются клеем аккумулятора, соблюдая при этом полярность, то есть плюс к плюсу, а минус к минусу.

В случае несоблюдения полярности стрелка отклонится левее нуля, если такое состояние держится долго, это может привести к повреждению прибора, так что нужно поменять расположение щупов. Если подключено всё правильно, то стрелка отклонится вправо от нуля на значение равное 6 по шкале V. Это значение соответствует напряжению на автомобильной батареи, равному 12 вольт.

Стрелочный мультиметр используется и для проверки ёмкости аккумулятора. Выполняется такое тестирование с помощью контрольного разряда батареи. Для этого вначале аккумулятор заряжается на 100 процентов, а затем делается замер его напряжения. После, подключив к нему лампу накаливания на 12 вольт с мощностью 60 Вт, засекают время. Такая лампочка создаёт нагрузку равную 5 ампер. Как только напряжение снизится наполовину, от своего максимального значения, лампочка отключается. Перемножение времени и тока нагрузки (лампочки) покажет примерную ёмкость аккумулятора.

Для определения тока утечки понадобиться изменить настройки прибора. Переключатель в тестере устанавливается на максимальное значение силы тока. Применительно к Ц4342 это значение будет составлять 2500 мА. Положительная клемма, приходящая с автомобиля на АКБ, остаётся на месте, а отрицательная снимается и подключается к положительному щупу мультиметра. Отрицательный щуп измерителя устанавливается на минус аккумулятора. При этом в автомобиле должно быть всё выключено, а ключ вынут из замка зажигания. Значение до 100 мА обозначает, что оборудование исправно. Если больше, значит, есть проблема.

Проверка электронным измерителем

Проведение измерения автомобильного аккумулятора цифровым тестером по принципу ничем не отличается от стрелочного типа.

Мультиметр подключается парой проводов к аккумуляторной батарее. Каждый провод на одном из концов имеет штекер, вставляемый в гнездо тестера, а на другом — измерительный щуп.

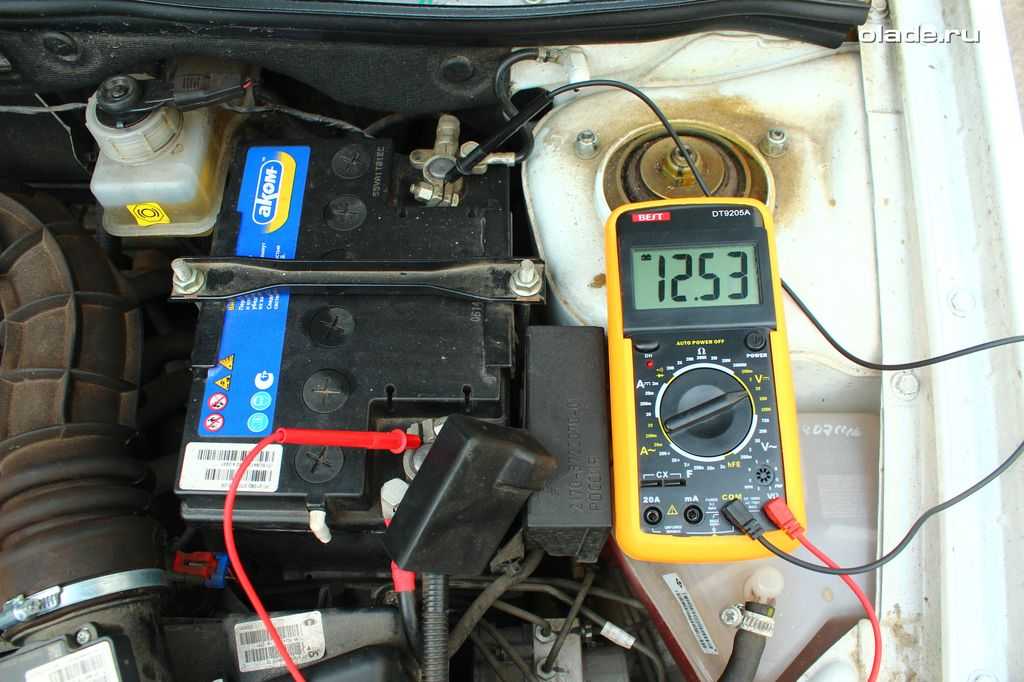

Последовательность действий при измерении напряжения электронным мультиметром, можно представить в следующем виде:

1. Нажимается кнопка включения устройства ON/OFF.
2. Переключателем выбирается предел измерения, превышающий постоянное значение 12 вольт.
3. Штекера проводов устанавливаются в гнёзда V и COM.
4. Щупами дотрагиваются до клемм аккумулятора и снимают показания с экрана мультиметра.
5. Когда при снятии показаний на экране перед результатом появляется знак «—», то это указывает на неправильную полярность подсоединения щупов.

Измерение тока утечки проводится в разрыв минусового провода подключения аккумулятора. Но перед этим в приборе штекер из гнезда V переставляется в гнездо с маркировкой mA или A, а переключатель переставляется в режим измерения тока.

Стоит отметить и возможность проверки автомобильного аккумулятора без отключения его клеммы от генератора машины. Для этого, не включая зажигания, параллельно клеммам батареи подключают тестер в режиме измерения напряжения. Диапазон измерения выставляется около 20 вольт. Показания тестера, соответствующие нормальному состоянию батареи, будут в пределе 12,4−12,8 вольт. Затем автомобиль заводится. При этом напряжение должно подняться до отметки 14,6−14, 7 вольт. Такие показания говорят о работоспособности как АКБ, так и генератора машины.

Таким образом, используя мультиметр, можно провести измерения всех параметров автомобильного аккумулятора. После этого принять правильное решение о замене или реанимации батареи будет несложно.

Как проверить аккумулятор мультиметром? Инструкция для проверки тока, емкости и заряда.

Главным топливом современного автомобиля является не бензин или дизель, а электричество. Без него не включится ни одна основная или вспомогательная система, и даже двигатель запустить не получится. Источником энергии является аккумулятор, о состоянии которого многие водители даже не задумываются, пока тот не выйдет из строя. В этой статье рассматривается, как проверить аккумулятор мультиметром, чтобы не оказаться в сложной ситуации, когда без сторонней помощи не обойтись.

Содержание

Как проверить аккумулятор мультиметром? Необходимое оборудование

Мультиметр – прибор, которым должен обладать любой автовладелец. Он позволяет оперативно и в «полевых условиях» определять массу показателей:

• напряжение;
• емкость батареи;
• сопротивление;
• температуру.

На некоторых современных аккумуляторах устанавливается индикатор заряда, что сильно облегчает жизнь водителю, но такие батареи стоят на 20–30% дороже обычного оборудования. Имея мультиметр, можно легко, быстро и с достаточным уровнем точности определить массу важных параметров, касающихся АКБ.

Как проверить зарядку аккумулятора мультиметром?

Определить, в каком состоянии находится литий-ионный (наиболее распространенный вид современных батарей) аккумулятор довольно просто, если следовать этим указаниям:

• Отсоединяете накопитель энергии от автомобиля и ждете 5–6 часов.
• Мультиметр должен работать в режиме «вольтаж» (проверка напряжения).
• Стандартный литиевый аккумулятор вырабатывает ток в диапазоне 12,7–13,2 вольта. Переключатель устанавливается на показатель 20 или наиболее близко к нему. Так замеряется напряжение от этого значения и ниже.
• Провода, идущие от прибора, подсоединяются к батарее: красный на положительную клемму, черный – на отрицательную. Если провода одного цвета, то ориентироваться следует на их маркировку и подключать к противоположным зарядам, минус к плюсу и наоборот.

В зависимости от показателей прибора, следует принимать решение насчет замены или дальнейшего использования аккумулятора.

• 12,7–13,2 вольта – батарея заряжена и готова к работе;
• 12,1–12,4 V показывает, что зарядка аккумулятора произведена примерно наполовину и желательно увеличить уровень энергии;
• 11,6–12 вольт – сильное истощение и в качестве источника электричества аккумулятор не годится;
• Ниже 11-и V – оборудование полностью выведено из строя и попытки его использования могут привести к поломке.

Чтобы понять, как проверить аккумулятор автомобиля на работоспособность мультиметром, не нужны особенные знания или специальное оборудование, достаточно немного времени и соблюдение перечисленных советов.

Как проверить емкость аккумулятора мультиметром?

Емкостью аккумулятора называется количество накопленной энергии, которую способна отдать батарея за конкретный период времени. Величина измеряется в ампер-часах. Определить ее значение можно двумя способами: проверка под нагрузкой и метод контрольного разряда.

Как проверить емкость аккумулятора мультиметром под нагрузкой?

Каждая заводская батарея имеет нанесенную на корпус маркировку, где указано значение емкости. Со временем оно начинает уменьшаться и реальные цифры становятся ниже заявленных показателей. Чтобы определить целесообразность дальнейшего использования оборудования, необходима нагрузка. В качестве нагрузки могут выступить фары автомобиля или даже обыкновенная лампочка на 35–40 Вт.

Поэтапно рассмотрим, как проверить мультиметром заряд аккумулятора:

• Батарея отсоединяется от генератора;
• Присоединяете к ней лампочку и в течение двух-трех минут наблюдаете за работой электрической цепи;
• Разъединяете элементы и мультиметром снимаете показания с аккумулятора, предварительно включив режим измерения напряжения.

Если показатели на экране прибора превышают 12,4 единицы, то батарея исправна. Значение в 12–12,3 указывает на необходимость скорой замены оборудования.

Читайте также:

Самые дорогие автомобили в мире — ТОП самых дорогих машин
Рейтинг лучших японских кроссоверов и внедорожников — ТОП-10 2017 года
Лучшие внедорожники для охоты и рыбалки. ТОП-10 2017 года

Как проверить емкость аккумулятора мультиметром, применяя контрольный разряд?

Для этого вида определения емкости понадобится полностью зарядить батарею и присоединить ее к электрической цепи, которая имеет нагрузку, равную или близкую по значению к заявленным в техническом паспорте показателям. Дополнительно присоединяется мультиметр, работающий в режиме амперметра.

Понадобится немного подождать, чтобы сила тока снизилась наполовину, отметить, сколько прошло времени, и сравнить с указанными в паспорте значениями. Если показатель отличается на незначительную величину, то емкость оборудования снизилась не сильно и его можно использовать дальше. Большая разница в числах означает, что пора подыскивать новую батарею.

Как проверить утечку аккумулятора мультиметром?

Утечка тока – это показатель, который обозначает расход энергии на поддержание функционирования подключенных к неповрежденной электрической цепи сторонних приборов. Для каждой АКБ существует значение минимальной утечки тока, которое относительно автомобильной батареи в среднем составляет 55–80 мА.

В этот показатель входит обеспечение работы памяти магнитолы, системы впрыска топлива, сигнализации и ряда других вспомогательных систем. Совокупное значение не должно превышать 60–70 мА. Если утечка выше – то аккумулятор будет слишком быстро разряжаться и его придется менять. Это также важно, как знать, какую сигнализацию выбрать?

Чтобы знать, как проверить утечку аккумулятора мультиметром, следует сделать следующее:

• Подготовьте транспортное средство к замеру. Отключите все, расходующее электрический заряд системы, и подождите пару минут.
• Снимите положительную клемму с автомобильного АКБ.
• Щуп мультиметра с отрицательным значением подключаете к клемме машины.
• Провод с плюсом – к энергобатарее.

После этого необходимо снять показания с экрана прибора. Если они превышают норму, то вам надо по одному отключать и ставить обратно реле и предохранители, замеряя изменения тока утечки. После отсоединения одного из реле цифры придут в норму, следовательно оно и является слабым звеном цепи.

Как проверить «ампераж» аккумулятора мультиметром?

Чтобы определить силу тока, которую выдает ваша АКБ, понадобится создать цепь с нагрузкой. В ее роли выступает любой прибор или оборудование, потребляющее электроэнергию. Для замера понадобится предпринять следующие действия:

• Прибор устанавливается в режим замера ампер, а переключатель на нем – на переменный ток, который обозначается английскими литерами AC.
• Отсоединяете клемму с плюса батареи и на ее место ставите отрицательный провод измерительного прибора.
• К оборудованию, которое выступает в качестве нагрузки, присоединяете отрицательную клемму АКБ и щуп измерителя с положительным зарядом.
• В зависимости от конструкции, смотрите на высветившееся число или отсчитываете его на шкале прибора.

Исправный и полностью заряженный аккумулятор демонстрирует показатели в пределах 12,6–13 В.

Как проверить напряжение аккумулятора мультиметром?

Можно произвести замер напряжения при включенном двигателе. Удовлетворительным показателем считается значение в 13,5–14 В. Оно указывает, что АКБ можно смело продолжать использовать.

Если число на измерительном приборе превышает 14,2 В, то аккумулятор не заряжается полностью, а генератор работает в усиленном режиме, чтобы снабдить все зависимые системы автомобиля энергией. Но следует учитывать окружающую обстановку при замере, холодной зимней ночью батарея могла разрядиться и генератор вырабатывает увеличенное напряжение, чтобы ее заполнить. Подождите 10–15 минут и повторите процедуру. Если значения снизились – все в порядке.

Если, при проверке мультиметром напряжения аккумулятора, с запущенным двигателем и отключении расходующих электроэнергию системах прибор показывает ниже 13 В, то это указывает на перебои в работе генератора, который не в состоянии заполнить АКБ до необходимого уровня.

Как проверить аккумулятор мультиметром с отключенным двигателем?

Средний показатель, при проверке аккумулятора мультиметром, на неработающем моторе должен находится в пределах 12,5–13 В, при этом верхнее значение указывает на 100 % заряда, а нижнее – на 50 %. Числа приблизительные, но общую картину по ним понять просто. Также не стоит забывать, что снимать показания стоит непосредственно перед поездкой, а не после нее, как только вы заглушили двигатель. Особенно хорошо проводить ее, когда машина некоторое время не использовалась, например, утром, после ночи в гараже. Так видно, насколько хорошо АКБ способен держать заряд.

Теперь вы понимаете, как проверить заряд аккумулятора автомобиля мультиметром. Этот прибор стоит приобрести каждому автомобилисту. Некоторые полагаются на показания бортового компьютера, но он не предоставляет достаточной точности. Встроенный вольтметр подключен к цепи приборов, расходующих энергию, а не напрямую к аккумулятору, следовательно, часть электричества расходуется «по дороге».

Также каждому владельцу машин рекомендуется к прочтению статья — Рейтинг лучших моторных масел.



Проверка, зарядка и замена аккумулятора

За последние годы количество электронного оборудования в автомобилях увеличилось в несколько раз. Больше электроники означает больше требований к аккумулятору и системе зарядки. Слабая батарея или низкое напряжение в системе из-за проблем с зарядкой могут вызвать всевозможные разрушения бортовой электроники.

Например, низкое напряжение может привести к включению контрольных ламп подушек безопасности или ABS. Сигналы поворота могут не мигать нормально, когда переключатель повернут в любую сторону. Электронные датчики могут давать странные или ошибочные показания. Двигателю может не хватать мощности, пропуски зажигания или он может заглохнуть. Любая из этих вещей может произойти, если батарея разряжена или генератор не обеспечивает нормальную мощность зарядки.

Многие так называемые проблемы с аккумулятором связаны не с аккумулятором, а с ошибкой зарядки. Генератор выполняет две функции: подает ток в электрическую систему автомобиля и поддерживает аккумулятор в полном заряде. Обычно аккумулятор используется только для запуска двигателя, для питания фар и аксессуаров, когда двигатель не работает, и для обеспечения дополнительной мощности, когда требования электрической системы автомобиля превышают мощность генератора переменного тока.

Выходная мощность генератора минимальна на холостом ходу и увеличивается с увеличением оборотов двигателя. Модуль управления трансмиссией в большинстве автомобилей последних моделей контролирует мощность зарядки, так что PCM может немного повысить кривую зарядки, когда требования высоки при низких оборотах двигателя. Тем не менее, большинство генераторов переменного тока не могут достичь максимальной мощности, пока частота вращения двигателя не достигнет 3000 об/мин или выше. Следовательно, если двигатель долгое время работает на холостом ходу с включенными фарами, кондиционером, антиобледенителями, радио или другими аксессуарами, это может привести к перегрузке системы зарядки и разрядке аккумулятора.

Полицейские машины убивают генераторы и аккумуляторы, потому что они проводят так много времени на холостом ходу с высокими электрическими нагрузками на систему зарядки (фары, радио, обогреватель или кондиционер и т. д.).

Если аккумулятор разряжен при первом запуске автомобиля, системе зарядки требуется некоторое время, чтобы полностью зарядить аккумулятор. Полная зарядка аккумулятора может занять от 20 до 30 минут или более во время обычного вождения.

Технология свинцово-кислотных аккумуляторов на самом деле древняя. Но он прост, экономичен и обычно обеспечивает достаточную мощность для большинства автомобильных приложений. Но автомобильные свинцово-кислотные аккумуляторы должны поддерживаться в состоянии почти полного заряда, чтобы элементы прослужили долго. Если батарея разряжается или чрезмерно разряжается и не заряжается полностью в течение нескольких дней, свинцовые пластины внутри батареи могут необратимо сульфатироваться. Это снизит способность батареи принимать и удерживать заряд и резко сократит срок службы батареи.

Средний срок службы обычного свинцово-кислотного автомобильного аккумулятора составляет всего около четырех-пяти лет, а в экстремально жарком климате обычно год или около того меньше. Гелевые батареи, не содержащие жидкий кислотный электролит, в этом отношении лучше, потому что они меньше подвержены испарению. Несмотря на это, их средний срок службы обычно составляет от пяти до шести лет в зависимости от использования.

Разрядка аккумуляторной батареи
Если автомобиль простоит без движения в течение длительного периода времени (скажем, неделю или более), это может привести к разрядке аккумуляторной батареи. Электронные модули в современных автомобилях потребляют небольшое количество энергии от аккумулятора, чтобы сохранить память о них, когда автомобиль не работает. Многие переходят в спящий режим и отключаются через определенный период времени, чтобы снизить энергопотребление, но другие (например, противоугонная система, система доступа без ключа и память PCM) всегда включены. Из-за этого потребляемая мощность при выключении зажигания во многих автомобилях последних моделей может быть довольно высокой (от 80 мА до нескольких сотен мА). Это может довольно быстро разрядить аккумуляторную батарею, если автомобиль стоит в течение длительного периода времени, ездит редко или совершает короткие поездки, или если аккумуляторная батарея разряжена или система зарядки имеет низкий уровень выходной мощности.

Ненормальное энергопотребление при выключенном зажигании также может разрядить аккумулятор. Если оставить свет включенным, аккумулятор может довольно быстро разрядиться. Освещение салона, освещение багажника или подкапотного пространства, которое не гаснет, также может расходовать энергию аккумулятора, когда автомобиль стоит на ночь. Иногда реле питания может залипнуть или модуль может не перейти в спящий режим после выключения двигателя, что приводит к более высокому, чем обычно, потреблению энергии при выключении зажигания. Любой из них может разрядить аккумулятор и увеличить нагрузку на систему зарядки при первом запуске двигателя. Результатом может быть хронический недозаряд, если автомобиль не эксплуатируется достаточно долго, чтобы полностью зарядить аккумулятор, и сократить срок службы аккумулятора.

Любые проблемы в самой системе зарядки также могут привести к разрядке аккумулятора и/или сокращению срока службы аккумулятора. Неисправный генератор переменного тока, регулятор напряжения, неисправности в жгуте проводов или цепи управления напряжением PCM или даже проскальзывающий приводной ремень генератора переменного тока — все это может привести к низкой зарядной мощности или ее отсутствию.

Проверка зарядки
Выходную мощность системы зарядки можно легко проверить с помощью вольтметра при работе двигателя на холостом ходу. Фактическое выходное напряжение, создаваемое системой зарядки, будет варьироваться в зависимости от температуры и нагрузки, но обычно будет примерно на 1-1/2–2 вольта выше, чем напряжение батареи. В режиме ожидания большинство зарядных систем выдают напряжение от 13,8 до 14,8 вольт при выключенном освещении или аксессуарах.

Если тока, вырабатываемого системой зарядки, недостаточно для подзарядки разряженной батареи, батарея может никогда не зарядиться полностью. Это может привести к необратимой потере емкости по напряжению внутри батареи, так как пластины сульфатируются.

Ток (сила тока), вырабатываемый системой зарядки, также важен для поддержания полностью заряженной батареи. Не так давно 80-амперный генератор считался высокопроизводительным устройством. Теперь во многих автомобилях используются генераторы переменного тока мощностью от 120 до 155 ампер. Выходной ток можно измерить с помощью тестера системы зарядки или на испытательном стенде, если генератор переменного тока был снят с автомобиля.

Номинальная мощность генератора также может быть указана в ваттах (это вольты, умноженные на ампер). Многие генераторы переменного тока в иностранных автомобилях рассчитаны на мощность в ваттах, а не в амперах. Важным моментом здесь является убедиться, что сменный генератор переменного тока имеет ту же номинальную мощность (в амперах или ваттах), что и исходный, чтобы система зарядки могла поддерживать ту же выходную мощность, что и раньше, в случае необходимости замены генератора переменного тока.

Если в вашем магазине есть стендовый тестер или портативный тестер системы зарядки, вы всегда должны рекомендовать проверить генератор переменного тока клиента, если его аккумулятор разряжается, разряжен или вышел из строя преждевременно. Это может предотвратить ненужные претензии по гарантии батареи, если они покупают новую батарею только для того, чтобы она разрядилась или вышла из строя из-за неисправности зарядки.

Тесты аккумуляторов
Аккумуляторы необходимо тестировать по двум параметрам: состояние заряда (измерение базового напряжения, показывающее, разряжена ли аккумуляторная батарея полностью или полностью) и емкость (тест нагрузки или проводимости, который проверяет состояние аккумулятора). пластины внутри аккумулятора).

Подсоединение вольтметра к положительной и отрицательной клеммам аккумуляторной батареи (при выключенном зажигании, выключении всех осветительных приборов и аксессуаров) покажет уровень заряда аккумуляторной батареи. Показание 12,66 вольт указывает на полностью заряженную батарею. Если показание составляет 12,45 В или меньше, аккумулятор разряжен и нуждается в подзарядке.

Некоторые аккумуляторы имеют встроенный «индикатор заряда». Зеленая точка говорит о том, что батарея заряжена на 75 или более процентов. Темный индикатор (точка не видна) означает, что батарея разряжена и ее необходимо зарядить. Желтый или прозрачный индикатор говорит о низком уровне электролита внутри элемента и о том, что аккумулятор нуждается в воде. Если аккумулятор имеет герметичную верхнюю часть и в элементы невозможно долить воду, не пытайтесь перезарядить аккумулятор. Аккумулятор необходимо заменить.

Если батарея разряжена, используйте зарядное устройство, чтобы полностью зарядить ее. Генераторы предназначены для поддержания заряда аккумуляторов, а не для подзарядки разряженных аккумуляторов. Более высокая, чем обычно, зарядная нагрузка генератора может привести к перегреву и повреждению трио диодов (выпрямителя) в генераторе, что приведет к его выходу из строя.

При зарядке аккумулятора не включайте зарядное устройство, пока оно не будет подключено к аккумулятору. Искры могут быть очень опасны вблизи автомобильного аккумулятора, потому что свинцово-кислотные аккумуляторы выделяют газообразный водород, который легко воспламеняется. Кроме того, если батарея замерзла, не пытайтесь сбросить ее или перезарядить. Снимите аккумулятор с автомобиля, занесите его в помещение и дайте ему оттаять перед зарядкой.

Медленная зарядка обычно лучше, чем быстрая зарядка. Быстрая зарядка экономит время, но рискует перегреть батарею. Медленная зарядка при токе 6 ампер или меньше выделяет меньше тепла внутри батареи и более эффективно разрушает сульфаты на пластинах батареи, чтобы полностью зарядить батарею. «Умные зарядные устройства» автоматически регулируют скорость зарядки. Большинство начинают со скорости зарядки 15 ампер или выше, а затем снижают скорость зарядки по мере разрядки батареи.

Время, необходимое для перезарядки аккумулятора, зависит от номинала резервной емкости аккумулятора (RC), степени его разрядки и выходной мощности зарядного устройства. Скорость зарядки (в амперах), умноженная на количество часов зарядки, должна равняться резервной емкости аккумулятора. Например, для полной зарядки разряженной батареи с рейтингом RC 72 потребуется около 12 часов с помощью зарядного устройства на 6 ампер.

Проверка состояния батареи
Нагрузочный тест покажет вам, в порядке ли батарея. Тест выполняется путем приложения калиброванной нагрузки к аккумулятору и определения степени падения напряжения аккумулятора. Для теста требуется тестер нагрузки на угольную сваю, вольтметр/амперметр (если он не является частью тестера нагрузки) и батарея, заряженная на 75 или более процентов. Если батарея разряжена, перед нагрузочным тестированием ее необходимо зарядить.

Тест требует загрузки батареи до 1/2 ее номинала CCA ровно на 15 секунд. Это делается путем регулировки настройки углеродного ворса на тестере. Батарея должна поддерживать минимальное пост-напряжение 9,6 В при температуре 70 градусов по Фаренгейту во время прохождения теста. Если напряжение падает ниже 9,6 вольт, батарея «плохая» и ее необходимо заменить.

Более быстрый и простой способ проверить состояние батареи — использовать электронный тестер проводимости батареи. Проводимость — это то, какой ток батарея может проводить внутри. Проводимость определяется путем подачи сигнала переменной частоты через батарею. Основное преимущество этого метода заключается в том, что для получения точных результатов тестирования батарею НЕ нужно полностью заряжать.

Замена батареи
Если батарея показала плохие результаты или не принимает или не держит заряд, ее необходимо заменить. Невозможно омолодить старый засульфатированный аккумулятор или аккумулятор с внутренними замыканиями, обрывами или повреждением элементов.

Аккумулятор для замены должен иметь тот же размер группы (размеры и конфигурация выводов), что и исходный, и должен иметь такой же или более высокий номинальный ток холодного пуска (CCA), что и исходный аккумулятор. Большинству двигателей V6 и V8 требуется 600 CCA для надежного запуска в холодную погоду. Многие дизельные пикапы имеют двойную батарею для дополнительной мощности запуска, поэтому, если одна батарея вышла из строя, обычно рекомендуется заменить обе батареи одновременно.

Замена аккумулятора в некоторых автомобилях может быть затруднена из-за расположения аккумулятора. Он может быть запечатан внутри панели крыла (многие автомобили Chrysler), в багажнике или под задним сиденьем. Если автомобиль является гибридным, для него может потребоваться специальная 12-вольтовая батарея с гелевыми элементами, а не свинцово-кислотная батарея с жидкостными элементами. Кроме того, будьте предельно осторожны с высоковольтными гибридными батареями. Соблюдайте меры предосторожности, установленные производителем автомобиля. На высоковольтную гибридную батарею обычно распространяется 10-летняя гарантия, и ее можно заменить только у дилера.

Вот еще одна мера предосторожности, которую часто упускают из виду: отсоединение аккумулятора, на котором все еще есть напряжение, может стереть память в некоторых модулях во многих автомобилях последних моделей. В результате потеря памяти в затронутых модулях может помешать работе некоторых систем до тех пор, пока не будет выполнена специальная процедура повторного обучения (некоторые из которых могут потребовать использования сканирующего прибора для сброса модуля).

Чтобы предотвратить нежелательную потерю памяти в модулях, перед отключением аккумулятора подключите к электрической системе «накопитель памяти». Эти устройства обычно подключаются к прикуривателю или розетке питания или к кабелям аккумуляторной батареи и используют разъем 9. -вольтовая батарея для питания модулей. Другой вариант — подключить зарядное устройство с малой силой тока (3 ампера) к кабелям аккумулятора во время замены аккумулятора.

Будьте особенно осторожны при повторном подключении кабелей батареи, чтобы не перепутать полярность. Неправильное подключение может привести к повреждению аккумулятора, системы зарядки и бортовой электроники (включая PCM). За исключением некоторых старинных автомобилей, все современные автомобили имеют электрическую систему с отрицательным заземлением. Отрицательный вывод батареи отмечен знаком минус (-), а положительный вывод батареи отмечен знаком плюс (+). Кабели аккумулятора могут иметь красный цвет для положительного и черный для отрицательного (но не всегда, так что будьте осторожны!).

Наконец, батареи должны быть полностью заряжены перед установкой (чтобы снизить первоначальную нагрузку на систему зарядки). Аккумуляторы «заряжаются всухую» на заводе, но могут разряжаться со временем, когда лежат на полке. Инвентаризация аккумуляторов должна быть организована таким образом, чтобы самые старые аккумуляторы стояли первыми на полке, а самые новые — сзади. Используйте вольтметр, чтобы проверить уровень заряда ваших батарей, и используйте зарядное устройство, чтобы полностью зарядить разряженные батареи, прежде чем они выйдут из дома.

Пользователям аккумуляторных батарей также следует напомнить о необходимости проверить состояние кабелей аккумуляторной батареи на их автомобиле. Новый аккумулятор не может нормально запускать двигатель или поддерживать его заряд, если кабели аккумулятора ослаблены, сильно проржавели или имеют недостаточный размер. Остерегайтесь дешевых сменных аккумуляторных кабелей с проводом меньшего размера внутри. Для работы со всеми усилителями, которые требуются во многих пусковых системах, требуется провод большого сечения.

Испытания зарядных устройств и аккумуляторов

1. Проверка зарядного устройства

Вторичные/перезаряжаемые батареи требуют зарядного устройства. Хорошее зарядное устройство должно обеспечивать стабильный постоянный ток и автоматически отключаться при полной зарядке аккумулятора. Эти важные функции обеспечивают максимальный срок службы батареи.

Электронные нагрузки Prodigit являются хорошим решением для тестирования зарядных устройств. При тестировании зарядного устройства электронная нагрузка Prodigit 3310 будет имитировать напряжение и профиль нагрузки заряжаемой батареи NI-CD или NI-MH.

Типичная кривая заряда батареи NI-CD или NI-MH показана ниже:

Электронная нагрузка серии Prodigit 3310 и одиночный базовый блок 3302 могут имитировать напряжение на клеммах батареи.

Зарядное устройство должно прекратить зарядку, как только напряжение на клеммах аккумулятора начнет падать ( — ¡µ¢ä, отрицательный скачок напряжения). Перезарядка аккумулятора приведет к необратимому повреждению.

Для проверки зарядного устройства можно использовать настоящую вторичную батарею, однако это будет долгий и утомительный процесс, поэтому он не всегда практичен или экономичен.

При использовании электронной нагрузки установите нагрузку в режим CV и запрограммируйте желаемое напряжение на клеммах. Например: для вторичной батареи 1,2 В запрограммируйте напряжение на клеммах от 1,0 В, 1,2 В, 1,44 В для проверки регулирования выходного тока зарядного устройства, затем установите значение 1,40 В (-V, что означает, что батарея полностью заряжена) чтобы определить, отключится зарядное устройство или нет.

При использовании базового блока Prodigit 3302 и подключаемых модулей электронной нагрузки серии 3310 вы можете считывать напряжение/ток непосредственно с передней панели. Пять воспоминаний очень

полезно для программирования до 5 различных напряжений на клеммах для удобного повторяющегося тестирования.

Примечание :
Фактическое выходное напряжение перезаряжаемой батареи может быть не 1,2 В, а 3,6 В, 4,8 В, 9,6 В или любое другое значение, кратное 1,2 В.

2. Проверка аккумулятора

Испытание на разряд

Аккумулятор, первичный или вторичный, может быть представлен как источник напряжения. Единицей измерения накопленной энергии является мАч или Ач. Например, выход 12 В 6 А в течение одного часа или 12 В 1 А в течение шести часов.

Для проверки разрядной характеристики батареи следует использовать режим CC. Батарея должна быть в состоянии подавать испытательный ток в течение определенного периода времени в пределах ограничения напряжения. Компьютер или принтер можно использовать для контроля напряжения / тока батареи через интерфейс GPIB или RS232. Режим CP также можно использовать для проверки характеристик разряда батареи. . Ток электронной нагрузки будет автоматически увеличиваться при уменьшении напряжения нагрузки или наоборот. Электронная нагрузка потребляет постоянную мощность (V¡ÑA) при работе в режиме CP.

Электронные нагрузки серии Prodigit 3310 могут моделировать режим CP с помощью компьютера.
