Современные дома и квартиры оснащены многочисленными электроприборами. Чтобы предохранить домашнюю электросеть от перегрузок и избежать неприятностей в виде утечек тока, производители предлагают устройства, выполняющие различные функции.

Среди них выделяется дифавтомат, или дифференциальный автомат защиты – автоматический выключатель (АВДТ). Как следует из его названия, в его задачи входят: контроль за перегрузками, предотвращение короткого замыкания и устранение утечки тока в поврежденной сети. Последнее умение способно защитить здоровье и спасти жизнь человека.

Система с единственным дифавтоматом

Дифавтомат – сложное устройство, поэтому правило «Чем проще, тем лучше» при его установке может не сработать. Однако, бывают ситуации, требующие простоты и минимализма. Например, когда требуется использовать бюджетный вариант защиты проводки или сэкономить место, когда устанавливается щиток. Система с единственным дифференциальным автоматом станет отличным выходом из проблемной ситуации.

Подключать дифференциальный автомат, следует учитывая некоторые нюансы. Во-первых, нужно подбирать мощный прибор, соотносящийся с нагрузкой тока во всех бытовых гаджетах, установленных дома. Во-вторых, при подключении «нулевой» провод необходимо отделить от остальных «нулей» сети. В противном случае, защита будет срабатывать всякий раз при прохождении тока через проводку.

Огромный недостаток системы с одним дифавтоматом состоит в том, что при его срабатывании, электричество отключится во всех линиях и будет сложноустановить самостоятельно, дислокацию неполадки.

Простейшая защита

В некоторых помещениях можно использовать вариант простой защиты, который позволит обеспечить безопасность имущества и одновременно потребует меньших материальных затрат. Для этого нужно правильно подключить один дифавтомат, например, электронный, в пользу которого говорит экономия места и большая точность работы.

Надежная защита

В некоторых случаях рекомендуется устанавливать двухуровневую систему АВДТ: например, в помещениях, которые требуют повышенного уровня безопасности: ванные комнаты, детские спальни, кухни. Кроме того, отдельные приборы защиты могут быть выделены под технику, потребляющую большое количество энергии: стиральные и посудомоечные машины, ванны-джакузи и другую. Для этого нужно внимательно изучить, как обозначается дифавтомат на схемах, и подключить приборы в соответствии с ней.

Двухуровневая система подключения

Система состоит из нескольких дифавтоматов, один из которых подключается к электросчетчику, а остальные подсоединяются к основному параллельно друг другу. Каждый из АВДТ на втором уровне отвечает за отведенный участок цепи. В инструкции можно посмотреть обозначение дифференциального автомата на схеме.

Положительные стороны двухуровневой системы подключения дифференциальных устройств состоят в завышенных нормах безопасности и быстром обнаружении неисправности, потому что при появлении неполадок на одном из участков, отключение произойдет только в нем. Очевидным минусом является материальная сторона покупки нескольких приборов защиты.

Одноуровневая система дифавтоматов

При желании сэкономить деньги и сохранить гарантию безопасной работы проводки, можно воспользоваться одноуровневой системой АВДТ. В этом случае не устанавливается объединяющий дифавтомат. Для облегчения соединения проводов и их правильной организации применяют коммутирующую шину. Закономерный минус подобного подключения – отсутствие дополнительной защиты при перебоях в сети.

Схема при однофазной сети

В обычных домах и квартирах с показателем сети в 220В производят подключение дифавтомата к однофазной сети. Существует две схемы подключения дифавтомата в однофазной сети: с эксплуатацией двух кабелей (нуля и фазы) или трех (с заземлением). Монтаж производится по инструкции исходя из выбранного варианта.

Схема при трехфазной сети

В помещениях, которых используется напряжение 380В, другими словами, в трехфазных сетях устанавливают трехфазный автомат. Прибор используется в гаражах, коттеджах, современных квартирах, промышленных зданиях, магазинах или других местах.

Дифавтомат этой схемы подключения подобен однофазному аналогу, который применяют при напряжении в 220В. Нулевой провод однофазного устройства проводится снизу, а провод питания – сверху. Отличается количество входных и выходящих жил – их четыре.

При отсутствии в контуре устройства заземляющего кабеля неполадка активирует защиту.

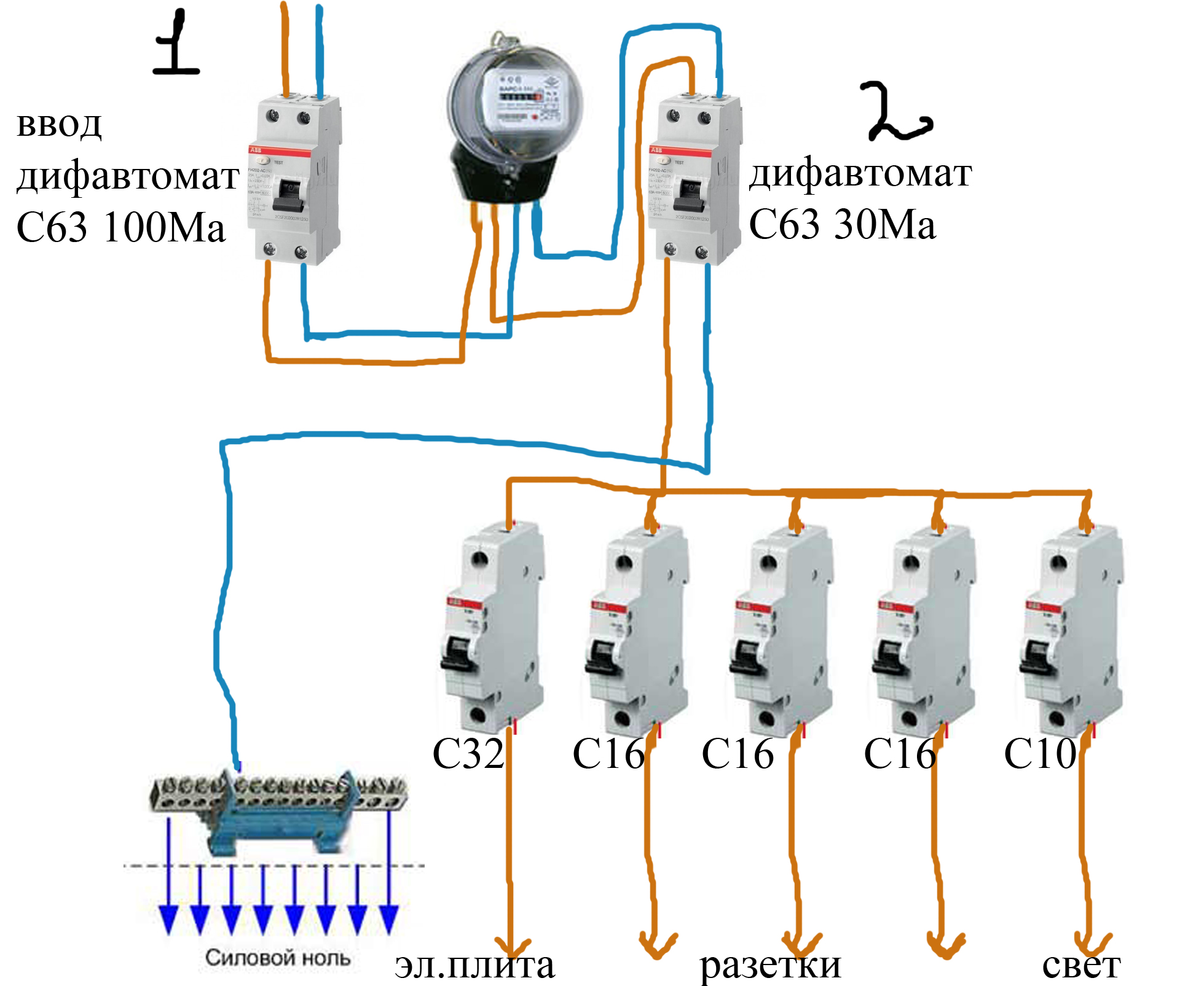

Особенности монтажа селективных дифавтоматов

Когда сеть требует установки комплексной системы защиты, после счетчика можно ставить на вводе прибор, к которому подключаются автоматы отдельных контуров помещения. В обозначение дифавтомата вносится маркировка S. Основная особенность селективных автоматических выключателей заключается в большем времени для срабатывания при обнаружении неисправностей в сети. Таким образом, дифавтоматы второго уровня успевают отключить проводку на своем участке раньше и сигнал о неисправности не доходит до первого уровня защиты.

Например, селективный автомат в щитке устанавливают на лестничной клетке, а приборы второго уровня – в квартирах. При утечке тока в одном из контуров, срабатывает соответствующий АВДТ в нужном помещении, а в остальные будет поступать электроэнергия.

Без заземления

Во многих зданиях и помещениях при создании электропроводки предусмотрено наличие контура с заземлением. Попадаются и исключения. В сетях без заземления необходима установка АВДТ для предотвращения несчастных случаев и обеспечения сохранности имущества. Дифавтомат без заземления в контуре будет ли работать при обнаружении потери тока и выполнять роль заземлителя. Время на отключение электричества занимает лишь малые доли секунды, что гарантирует безопасность здоровью и жизни человека. Поэтому обязательно производится подключение дифавтомата без заземления в цепи.

Основные ошибки подключения

Автоматический выключатель может показаться сложным аппаратом при подключении эксплуатантам без опыта. Если после установки своими руками мастер обнаружил, что прибор не работает или вылетает при подаче тока, стоит проверить правильность сборки. Основные недочеты, которые могут явиться причиной неисправности:

1.     Если рукоятки прибора не поднимаются в положении «ВКЛ», следует искать место, где перепутались нулевые провода.
2.     Если защита срабатывает сразу после подачи тока, значит жилы нуля и заземления соединены.
3.     Если не горит лампочка «Тест», а при включении прибор срабатывает, значит нулевой провод подведен не к нагрузке, а возвращается на шину. В этом же случае проблема может быть в том, что нулевой провод присоединен к неверному входу (он должен идти на разъем, помеченный буквой N).
4.     Если при использовании двух дифавтоматов оба активируются, горит кнопка «Тест», но оба работают при включении, значит их нулевые провода перепутаны.
5.     Если при активации двух приборов их выключатели поднимаются, но при использовании кнопки «Тест» хотя бы одного из них, отключаются оба, значит их нулевые кабели соединены.

Инструкция по подключению

Подключить дифавтомат самостоятельно можно при наличии точных инструкций и внимательном изучении его схемы подключения.

Для начала нужно определить какой способ подключения дифференциального автомата является приоритетным в определенном помещении. Выше были описаны разные виды установки, из которых можно выбрать оптимальное решение.

1.     Во время покупки следует изучить коробку аппарата на предмет повреждений.
2.     В помещении или здании следует выключить подачу электроэнергии, воспользовавшись выключателем в распределительном щите.
3.     Удостовериться в отсутствии напряжения в сети специальными приборами.
4.     Подключение дифавтомата производится к установленной DIN-рейке.
5.     При помощи инструмента для снятия изоляции, например, бокореза, нужно зачистить концы выходящих проводов.
6.     Произвести подключение от дифференциального автомата нулевых и фазных кабелей. Обычно провод питания подсоединяется к верхним клеммам, а от входящих контуров – к нижним.
7.     Подключить напряжение, чтобы проверить работоспособность дифавтомата.

Для внимательного пользователя не возникнет проблемы с обеспечением электрической безопасности в помещении при использовании автоматического выключателя дифференциального тока. Правильный выбор схемы подключения, тщательный подбор приборов и их корректная установка дифавтомата позволят не беспокоиться о сохранности имущества.

Некоторые производители оснащают свои дифавтоматы специальными индикаторами, которые сигнализируют о причине неисправности. Если причиной отключения стал ток утечки, указатель будет выступать из корпуса устройства, в противном случае останется утопленным в корпус.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Как правильно подключить дифавтомат — схема подключения

Дифференциальные автоматы, называемые еще автоматическими выключателями дифференциального тока, применяются в электрических цепях и электрооборудовании для их постоянной и надежной защиты от короткого замыкания и различных перегрузок. Вместе с тем надежно защищают человека и любых домашних животных от случайного поражения электрическим током в случае неожиданного соприкосновения с сетями, которые находятся под напряжением.

Основные функции автоматов

Диф. автомат выполняет две основные функции, сочетая в себе два устройства – устройство защитного отключения (УЗО) и автоматический выключатель (автомат).   Срабатывание происходит при коротком замыкании, перегрузках и при утечке электротока. Конструкция предусматривает возможность разницы между рабочим током и током утечки. Чаще всего такие автоматы применяют, если в электрощите отсутствует место для монтажа двух отдельных устройств.

Больше всего пользуются спросом предусматривающие ток утечки до 30 мА. С их помощью производится мгновенное отключение напряжения от сети, что позволяет обойтись без травм от действия электротока. Устанавливаются, в основном, в однофазных и трехфазных электрических цепях. При установке нужно правильно рассчитывать его возможности. Устройство должно соответствовать количеству потребителей, чтобы не происходили внеплановые срабатывания из-за перегрузок.

Схема подключения и принцип действия

В случае отключения диф.автомата необходимо совершить определенные действия. Основное действие –  взвести кнопку «возврат». Здесь же определяется и причина отключения: утечка тока, короткое замыкание или перегрузка.

Дифференциальные автоматы и УЗО очень похожи, как внешне, так и по внутреннему устройству, в связи с чем схема их подключения выглядит практически одинаково. На схеме видно, как УЗО или автомат сравнивает электроток, который проходит по проводнику фазы (L) с током, проходящим по проводнику «ноль» (N). Когда электрооборудование или проводка находятся в исправном рабочем состоянии, то оба тока будут иметь одинаковое значение.

Схема подключения дифференциального автомата в щитке

Когда возникает утечка, то значения «L» и «N» будут отличаться. Автомат немедленно зарегистрирует это отличие и сравнит значения утечки тока. В случае, если утечка превышает номинальное значение, произойдет срабатывание защиты и последующее отключение электропитания. После отключения необходимо устранить причину, а затем включить устройство. По такому принципу работают все диф. автоматы.

Надежная защита электрической сети целиком и полностью зависит от правильного подбора и установки защитных устройств. Перед установкой нужно тщательно осмотреть корпус на предмет обнаружения трещин или других повреждений. Кроме этого проверяется работа механизма «вкл.- выкл.», наличие маркировки на корпусе. Только качественный прибор может обеспечить надежную защиту.

схемы подключения к однофазной, трехфазной сети

Электричество дело серьезное и опасное, но многие работы не требуют высокой квалификации и могут быть выполнены самостоятельно без привлечения специалистов. Например, электрическую плиту можно подключить, имея лишь отдаленное представление об электричестве. Особенно, если розетка уже установлена. Остается только установить вилку на шнур и правильно подключить его к разъемам пластины. Хуже обстоит дело, если необходимо вытянуть леску из щита, но и здесь можно справиться без посторонней помощи. Только помните, что все работы выполняются при отключенном электропитании.

Содержание статьи

• 1 Схема и способы подключения
• 2 Электрические параметры и номиналы автоматических выключателей
• 3 Провод и его параметры
• 4 Как подключить электроплиту к сети 220 В
  • 4.1 Подключение кабель к электроплите
  • 4.2 Установка вилки
  • 4.3 Как определить фазу в установленной розетке
• 5 Подключение к трехфазной сети 380 В

Схема и способы подключения

Электроплиты бытовые относятся к мощному оборудованию, их потребляемый ток составляет около 40-50 А. Это означает, что необходимо подключение электроплиты к выделенной линии электропередачи. Он должен питаться непосредственно от квартирного или домового щитка. Питание подается через УЗО и автоматический выключатель. Саму плиту можно подключить через розетку и вилку (спецмощность), клеммную коробку. Также линию от автомата можно напрямую подключить к входным клеммам на задней стенке.

Схема подключения электроплиты

Более надежное подключение — непосредственно к входным клеммам плиты. При этом имеется минимальное количество точек соприкосновения, что повышает надежность. Но этот способ не совсем удобен: отключить питание можно только автоматически. Проблема примерно такая же при использовании клеммной коробки, с той лишь разницей, что точек подключения больше.

Чаще всего используют подключение с помощью розетки и вилки. Это удобнее и привычнее. Так как оборудование мощное, то используют не обычные бытовые приборы, а специальные, которые еще называют силовыми — за способность выдерживать значительные токовые нагрузки.

Обратите внимание, что при подключении мощного электрооборудования обязательно наличие заземления. Без него вам откажут в гарантийном ремонте, а его отсутствие опасно для жизни, поэтому лучше не рисковать.

Электрические параметры и номиналы автоматических выключателей

Как оказалось, в щите должны быть отдельные УЗО и автоматический выключатель. Через них фаза подается на розетку. Эту пару можно заменить дифавтоматом. Это те же два устройства, но в одном корпусе. Минус берется с общей шины, проходит через УЗО, заземление берется с соответствующей шины.

Обозначение автомата выбирается по максимальному потребляемому току. Эти данные есть в паспорте электроплиты и обычно находятся в пределах 40-50 А. В этом диапазоне номиналы идут с большим шагом – 40 А, 50 А, 63 А. Лучше выбирать ближайший больше — так меньше вероятность ложного выключения при работе на полную мощность… То есть если заявленный максимальный ток потребления 42-43 А, все равно берите 50 А.

Схема подключения электроплиты

С другой стороны, вы можете никогда не включить все конфорки и духовку полностью, да еще и на полную мощность, а более мощные машины стоят прилично дороже. Вам решать.

номинал УЗО сделать ступеньку выше автомата. Если вы решили установить автомат на 50 А, то УЗО требуется на 63 А, ток утечки 30 мА.

Провод и его параметры

В последние годы при прокладке электропроводки и подключении бытовых приборов чаще всего применяют медные жилы. Хотя они и стоят значительно дороже, работать с ними удобнее, кроме того, медные требуют гораздо меньшего диаметра жилы, чем при использовании алюминиевых жил.

Сечение проводников выбирается в зависимости от типа сети — 220 В или 380 В, типа проводки (открытая/закрытая), а также потребляемого тока или мощности оборудования. Обычно применяют медные жилы с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения жилы

При выборе типа кабеля для прокладки от щитка до розетки лучше остановиться на одножильных жилах. Хотя они более жесткие, они более надежны. Для подключения самой печки (к которой нужно будет подключить вилку питания) можно выбрать гибкий многожильный провод: одножильный в этом случае будет слишком неудобен.

Здесь описано подключение варочной панели.

Как подключить электроплиту к сети 220 В

Все вышеприведенные схемы были конкретно для однофазной сети 220 В. Для подключения потребуется трехжильный кабель, трехконтактная розетка и вилка с номинальный ток не менее 32 А. Сразу нужно сказать, что подключение техники разных марок принципиально ничем не отличается. Неважно, какую плиту вы приобрели – Электролюкс, Горенье, Бош, Беко. Нет разницы. Все отличие заключается в разной конструкции крышек, закрывающих клеммную коробку на корпусе и разных способах ее крепления. Все остальное то же самое.

Подключение кабеля к электроплите

Сначала выбранный для подключения кабель необходимо подключить к электроплите. На задней панели обычно слева внизу находится клеммник, на который выводятся жилы.

Клеммная колодка, к которой необходимо подключить электрический шнур

Рядом находятся схемы подключения для различных сетей.

Схема подключения для разных сетей

При сети 220 В схема крайняя справа. На табличке контакты 1,2,3 нужно соединить одной перемычкой — это будет фаза (красный или коричневый проводник), второй — контакты 4 и 5 — это нейтраль или ноль (синий или синий), шестой контакт заземлен (зеленый или желто-зеленый). Электрические плиты обычно приходят из магазина с уже установленными перемычками, но проверить не мешает.

Подключение кабеля к электроплите

Правильнее и надежнее обжать проводники контактными пластинами, а потом соединить. Такое соединение более надежно, но часто проводники просто накручивают на прижимной винт, а затем затягивают. В любом случае лучше следовать цветовой маркировке — так меньше шансов ошибиться.

Проводники лучше заделывать контактными пластинами

Установка вилки

Далее к кабелю подключается вилка. Штепсельная вилка разборная. Откручиваем два винта крепления, снимаем крышку с контактами. Фиксирующая планка, удерживающая кабель, также удаляется. С края гибкого кабеля снимается защитная изоляция (примерно на 5-6 см), жилы выпрямляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Обрезанный конец кабеля вставляется в корпус вилки.

Выглядит как вилка для подключения электроплиты

Ослаблены зажимные винты на контактах, Проводники, если они многожильные, скручены в жгут. Эти нити накручиваются на контакты, стягиваются прижимными винтами.

Распределение проводников имеет важное значение и должно быть тщательно подключено. Верхний контакт вилки обычно маркируется — сюда подключается провод «земля» (зеленый). При подключении к розетке подключите заземление к аналогичной розетке.

Подключение провода к электроплите

Два других контакта «фаза» и «ноль». Неважно, куда какой из них подавать, но при подключении розетки «фаза» должна падать на «фазу», «ноль» — на «ноль». В противном случае произойдет короткое замыкание. Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).

Как определить фазу в установленной розетке

Если раньше у вас уже была электроплита, и розетка есть, то нужно найти в ней где находится земля, фаза и ноль и соответственно подключить провода в штекере. Самый простой способ определения – использовать индикатор напряжения в виде отвертки. Работает он просто – кладете индикатор на место предполагаемой фазы, и смотрите на встроенный в корпус светодиод.
