Проверка обмоток трансформатора вызывает панику у новичков: непросто даже разобраться, с чего начать проверку. Один из способов – использовать мультиметр, простой электроизмерительный прибор.

Трансформатор – устройство, преобразующее напряжение и ток, причем оно используется как на крупных предприятиях, так и в быту. Основными причинами поломки становятся:

• перегоревший провод обмотки;
• поврежденный сердечник;
• пробитая изоляция;
• износ вывода катушек или контактов.

Мультиметр используют и для тестировки классических понижающих трансформаторов, которые установлены в блоках питания техники с напряжением в 220 В и выходным в 5-30 В.

Ряд дефектов можно найти при визуальном осмотре: например, почернения, трещины, вздутие заливки сигнализируют о возникших проблемах. Также о неполадках сигнализируют запах гари, дым и треск.

Проверка мультиметром: особенности

Мультиметром проверяют два дефекта: замыкание и обрыв обмотки. Выполняется это следующим способом:

• замыкание – один щуп устройства размещается на выводе обмотки, а вторым поочередно проверяются выводы других обмоток и корпуса. Необходимо провести такую процедуру с каждым выводом, короткого замыкания быть не должно. Перед началом проверки нужно очистить места контакта от грязи, лака, краски.
• обрыв обмотки – мультиметром в режиме омметра перезваниваются поочередно все обмотки, и если одно из измерений – единица, то это сигнализирует о бесконечном сопротивлении, или обрыве. Проверка будет точнее при использовании аналогового прибора, так как цифровой может ошибаться из-за высокой индукции.

Еще одна частая проблема – межвитковое замыкание, но с помощью мультиметра проверить такую неисправность практически невозможно. Зато это проще сделать на глаз: нужно осмотреть прибор на наличие подтеков, вздутий, почернений. После в справочнике к трансформатору найдите сопротивление обмоток и, применяя мультиметр в режиме мегаомметра, сравните показания с указанным в технической литературе: если они расходятся на 50 и более процентов, то обмотка вышла из строя.

Если нужна помощь специалистов – обращайтесь в компанию «Электропрофит»: мы займемся диагностикой неполадок, ремонтом трансформаторных подстанций, проектированием сетей электроснабжения, коммутацией электрических цепей и другими задачами.

---

Заказать услугу

Оформите заявку на сайте. Наш менеджер свяжется с вами для уточнения деталей.

Поделиться ссылкой:

Вернуться к списку

Как проверить трансформатор мультиметром. Пошаговая инструкция от экспертов Electroinfo.net

Содержание:

Чтобы узнать, как проверить состояние трансформатора мультиметром, предлагаем изучить материал от экспертов  electroinfo.net. Проверить трансформатор на наличие обрыва или замыкания катушки с помощью обычного тестера довольно просто. Проверить межвитковые замыкания, не имея генератора и осциллографа, трудно или даже вовсе невозможно. Провести подобную проверку можно только осциллографом с выходами калибровки. Для этого подаются сигналы и отслеживаются прибором.

Но существуют также специальные приборы для проведения теста на исправность трансформатора и его отдельных элементов – мультиметры. С их помощью установить, исправен ли прибор, можно даже в домашних условиях. В данной статье будут рассмотрены основные моменты проверки трансформаторов с помощью мультиметра.  К статье бонусом добавлен видеоролик с наглядным примером проверки трансформатора и файл с подробной инструкцией о том, как пользоваться мультиметром.

Проверка трансформатора мультиметром.

Поломки трансформаторов

Строчные устройства могут выходить из строя. Работа телевизора, монитора в этом случае будет невозможна. Существует много разновидностей моделей строчных агрегатов. Замена вызывает трудности. Стоимость аналоговых приборов высока. Некоторые телевизоры, мониторы требуют больших затрат при ремонте. Необходимые детали в некоторых случаях тяжело найти.

Чтобы приобрести только ту часть схемы, которая вышла из строя, произвести ее быструю замену, нужно проверить строчный трансформатор. Телевизору проще будет выполнить адекватный ремонт. В первую очередь проверьте, нет ли следующих неисправностей:

• обрыв контура;
• пробой герметичного корпуса;
• замыкание между витков;
• обрыв потенциометра.

Первые две поломки выявить достаточно просто. Это определяется визуально. Для выполнения замены неисправных элементов материал приобретается практически в любом магазине радиотехники. Сложнее определить замыкание в контурах обмоток. Трансформатором в этом случае производится звук, напоминающий писк.

Но не всегда требуется ремонт при появлении такого сигнала. ТДКС иногда пищит из-за высокого напряжения на вторичном контуре. Проверяете, что вызывает звук, при помощи специального прибора. Если оборудования нет, нужно искать другие варианты.

Проверка на межвитковое замыкание

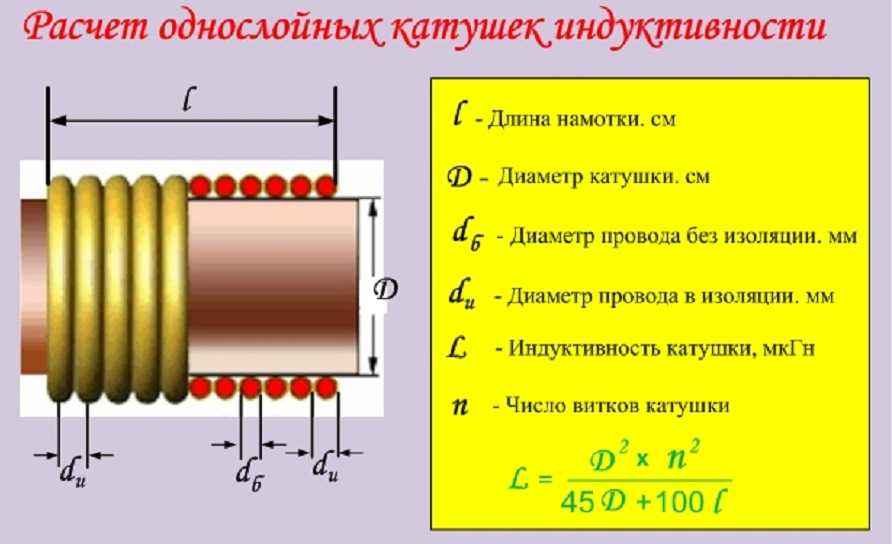

Начать нужно с внешнего осмотра, особое внимание следует обращать на места обугливания изоляции, каркаса, почернение или оплавление заливки. Дело в том, что межвитковое замыкание приводит к сильному нагреву трансформатора. Далее проверяем сопротивление изоляции между обмотками, оно должно составлять не менее 10 Мом. Если есть аналогичный трансформатор, можно сравнить их значение индуктивности. Когда такой возможности нет, можно воспользоваться другим методом, основанном на резонансных свойствах цепи.

От перестраиваемого генератора подаем синусоидальный сигнал поочередно на обмотки через разделительный конденсатор и контролируем форму сигнала во вторичной обмотке.

Если внутри нет межвитковых замыканий, то форма сигнала не должна отличаться от синусоидальной во всем диапазоне частот. Короткозамкнутые витки в катушке приводят к срыву колебаний в LC-контуре на резонансной частоте. У трансформаторов разного назначения рабочий частотный диапазон отличается — это надо учитывать при проверке.

Для импульсного блока питания он составляет — 8-40 кГц, для ТДКС — 13-17 кГц. Импульсные трансформаторы обычно содержат малое число витков. Возможен вариант убедиться в работоспособности трансформатора путем контроля   коэффициента трансформации обмоток.

Для этого подключаем обмотку трансформатора с наибольшим числом витков к генератору синусоидального сигнала на частоте 1 кГц. Эта частота не очень высокая и на ней работают все измерительные вольтметры (цифровые и аналоговые), в то же время она позволяет с достаточной точностью определить коэффициент трансформации (такими же они будут и на более высоких рабочих частотах).

Измерив напряжение на входе и выходе всех других обмоток трансформатора, легко посчитать соответствующие коэффициенты трансформации. Этот метод вполне реален для тех кто дружит с математикой. По результатам пробных измерений составлена таблица, в которой сопротивлению, указанному в левой колонке, соответствует определенное показание цифрового индикатора.

Замер тока и напряжения мультиметром.

Интересный материал в тему: Что нужно знать о трансформаторах тока.

Инструкции для тестирования тороидального трансформатора

Тороидальный трансформатор представляет собой высокоэффективный трансформатор, который легче и меньше, чем альтернативные трансформаторы такой же мощности. Тороидальный трансформатор — это плотно обернутые полоски стали в сердцевине, также он состоит из мотка проволоки, который свернут вокруг сердечника. Этот моток называется первичная катушка, а также есть вторая катушка проволоки, которая тоже свернута вокруг сердечника и называется вторичная обмотка.

[stextbox id=’info’]Проще говоря, электричество проходит через первичную обмотку тороидального трансформатора, тем самым создавая магнитные поля, которые проходят через вторую катушку для получения выходного напряжения.[/stextbox]

Трансформаторы используются для повышения или понижения выходного напряжения, тем самым увеличивая или уменьшая напряжение. Для проведения тестирования состояния трансформатора, существует определенный алгоритм действий:

1. Первый шаг заключается в том, что трансформатор необходимо визуально осмотреть и проверить, нет ли от него запаха.
2. Перегрев может привести к неисправности трансформатора, если есть следы ожогов или внешняя часть обмотки видна снаружи, трансформатор должен быть заменен и нет никакой необходимости для дальнейших испытаний, которые будут проводиться.
3. Точно так же, запах гари является свидетельством того, что трансформатор перегревается. Если никаких дополнительных повреждений не видно за исключением запаха, дальнейшие испытания могут быть проведены, чтобы определить, является ли трансформатор в рабочем состоянии или нет.
4. Информация о входном и выходном напряжении, как правило, четко обозначена на трансформаторе, но самым безопасным вариантом является получение схемы цепи от производителя продукта.

[stextbox id=’alert’]Напряжение, которое подается на первичную обмотку, должно быть четко указано на схеме цепи и корпуса трансформатора. Аналогичным образом, выходное напряжение, подаваемое на вторичной обмотке должно быть четко указано на схеме цепи и корпуса трансформатора. Вы должны знать входное и выходное напряжения для того, чтобы проверить, правильно ли работает трансформатор.[/stextbox]

Трансформатор не способен преобразовывать переменное напряжение, в напряжение постоянного тока. Для преобразования напряжения переменного тока используются диоды и конденсаторы. Схема цепи покажет, как выходное напряжение трансформатора преобразуется из переменного тока, в напряжение постоянного тока.

Вам потребуется эта информация, чтобы определить, следует ли завершить измерения, проводимые с помощью мультиметра тестера в режиме переменного тока или в режиме постоянного тока. Начните проведение теста путем подключения питания и коммутации к изделию.

Как проверить тороидальный трансформатор.

Переключите цифровой мультиметр тестер (с экраном) или аналоговый мультиметр тестер в режиме напряжения переменного тока. Для того, чтобы подтвердить правильность входного напряжения для трансформатора, проверьте напряжение, прикоснувшись красный щуп к положительному полюсу, а черный зонда к отрицательной клемме трансформатора основного входа.

Если значения напряжений слишком низкие, значит это может быть из-за проблем с трансформатором или схемами. Необходимо удалить трансформатор от входной цепи и проверить входную мощность, представленную схемой. Если показания находятся в линии, то трансформатор неисправен и если показания остаются неизменными, то схема неисправна.

Чтобы проверить выходное напряжение сначала нужно определить, является ли выходное напряжение в сети переменного или постоянного тока. Установите цифровой или аналоговый мультиметр тестер в нужный режим для проверки.

Если конденсаторы и диоды используются для преобразования выходного напряжения от сети переменного тока в напряжении постоянного тока, то слишком низкое чтение может быть вызвано неисправным трансформатором или неисправными конденсаторами и диодами. Извлеките тороидальный трансформатор с выходной схемой и проверьте выходное напряжение трансформатора. Не забудьте изменить режим мультиметра тестера к напряжению сети переменного тока.

Если выходное напряжение в линии, трансформатор работает правильно, то проблема будет тогда с конденсаторами и диодами. Тороидальные трансформаторы, которые излучают постоянный жужжащий звук скоро выйдут из строя и должны быть заменены. Всегда помните об осторожности, не касайтесь схемы при выполнении тестов. Случайный контакт со схемой, которая находится под напряжением может привести к травмам.

Проверка с помощью мультиметра дома

В современной технике трансформаторы применяют довольно часто. Эти приборы используются, чтобы увеличивать или уменьшать параметры переменного электрического тока. Трансформатор состоит из входной и нескольких (или хотя бы одной) выходных обмоток на магнитном сердечнике. Это его основные компоненты.

Случается, что прибор выходит из строя и возникает необходимость в его ремонте или замене. Установить, исправен ли трансформатор, можно при помощи домашнего мультиметра собственными силами. Итак, как проверить трансформатор мультиметром в домашних условиях, рассмотрим ниже.

Основы и принцип работы

Сам по себе трансформатор относится к элементарным устройствам, а принцип его действия основан на двустороннем преобразовании возбуждаемого магнитного поля. Что характерно, индуцировать магнитное поле можно исключительно при помощи переменного тока.

Если приходится работать с постоянным, вначале его надо преобразовывать.  На сердечник устройства намотана первичная обмотка, на которую и подается внешнее переменное напряжение с определенными характеристиками. Следом идут она или несколько вторичных обмоток, в которых индуцируется переменное напряжение. Коэффициент передачи зависит от разницы в количестве витков и свойств сердечника.

Разновидности

Сегодня на рынке можно найти множество разновидностей трансформатора. В зависимости от выбранной производителем конструкции могут использоваться разнообразные материалы. Что касается формы, она выбирается исключительно из удобства размещения устройства в корпусе электроприбора. На расчетную мощность влияет лишь конфигурация и материал сердечника.

При этом направление витков ни на что не влияет – обмотки наматываются как навстречу, так и друг от друга. Единственным исключением является идентичный выбор направления в случае, если используется несколько вторичных обмоток. Для проверки подобного устройства достаточно обычного мультиметра, который и будет использоваться, как тестер трансформаторов тока. Никаких специальных приборов не потребуется.

Интересный материал для ознакомления: что нужно знать об устройстве силового трансформатора.

Порядок проверки

Проверка трансформатора начинается с определения обмоток. Сделать это можно при помощи маркировки на устройстве. Должны быть указаны номера выводов, а также обозначения их типа, что позволяет установить больше информации по справочникам. В отдельных случаях имеются даже поясняющие рисунки. Если же трансформатор установлен в какой-то электронный прибор, то прояснить ситуацию сможет принципиальная электронная схема этого прибора, а также подробная спецификация.

Итак, когда все выводы определены, приходит черед тестера. С его помощью можно установить две наиболее частые неисправности – замыкание (на корпус или соседнюю обмотку) и обрыв обмотки. В последнем случае в режиме омметра (измерения сопротивления) перезваниваются все обмотки по очереди. Если какое-то из измерений показывает единицу, то есть бесконечное сопротивление, то налицо обрыв.

[stextbox id=’info’]Здесь имеется важный нюанс. Проверять лучше на аналоговом приборе, так как цифровой может выдавать искаженные показания из-за высокой индукции, что особенно характерно для обмоток с большим числом витков.[/stextbox]

Когда ведется проверка замыкания на корпус, один из щупов подсоединяют к выводу обмотки, в то время как вторым позванивают выводы всех прочих обмоток и самого корпуса. Для проверки последнего потребуется предварительно зачистить место контакта от лака и краски.

Порядок проверки трансформатора мультиметром.

Проверка осциллографом

Если телевизору требуется проверка в системе ТДКС, проверка выполняется при помощи осциллографа. Для ремонта телевизора потребуется отрезать питающий прибор вывод. Далее нужно найти вторичный контур. Его работу исследуют при подключении к отрезанному выводу питания ТДКС через R-10 Ом. Замена или ремонт устройства потребуется, если подключение осциллографа выявит отклонения. Возможны следующие отклонения:

• Межвитковое замыкание демонстрирует на R=10 Ом «прямоугольник» с большими помехами. Здесь остается почти все напряжение. Если неисправности в этой области нет, отклонение будет определяться долями вольта.
• Если нет вторичного напряжения, требуется замена контура. Произошел обрыв.
• Когда убирают R=10 Ом и создают нагрузку 0,2-1 кОм на вторичном контуре, оценивается нагрузка на выходе. Она должна повторять входящие показатели. Если есть отклонение, ТДКС подлежит ремонту или полной замене.

Существуют и другие поломки. Выявить их можно самостоятельно.

Как проверить импульсный трансформатор мультиметром

Что бы проверить импульсный трансформатор можно использовать как аналоговый прибор, так и цифровой мультиметр. Применение второго предпочтительней из-за удобства его использования.

Суть подготовки цифрового тестера сводится к проверке элемента питания и измерительных проводов. В то же время прибор стрелочного типа в дополнение к этому ещё дополнительно подстраивается.

• Методика проверки аналоговым (стрелочным) измерительным прибором:
• Настройка аналогового прибора происходит путём переключения режима работы в область измерения минимально возможного сопротивления.
• После в гнёзда тестера вставляются два провода и перемыкаются накоротко.

Специальной построечной ручкой положение стрелки устанавливается напротив нуля. Если же стрелку выставить в ноль не удаётся, то это свидетельствует о разрядившихся элементах питания, которые необходимо будет заменить.

Порядок выявления дефектов

Важным этапом проверки трансформатора мультиметром является определение обмоток. При этом их направление существенной роли не играет. Сделать это можно по маркировке, нанесённой на устройство. Обычно на трансформаторе указывается определённый код.

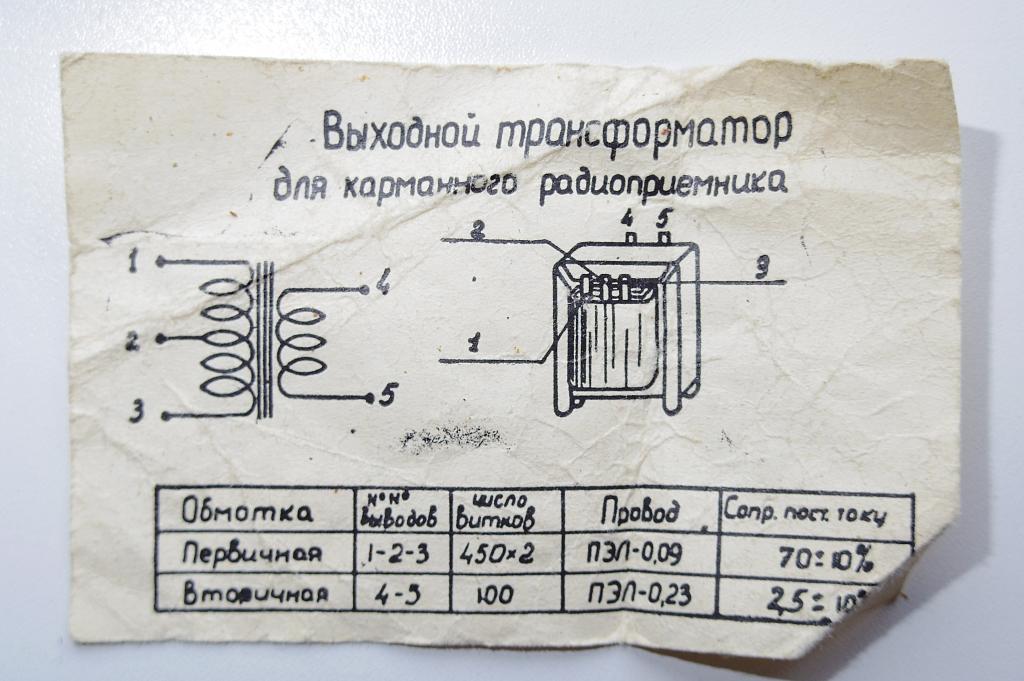

В отдельных случаях на ИТ может быть нанесена схема расположения обмоток или даже подписаны их выводы. Если же трансформатор установлен в прибор, то в нахождении распиновки поможет принципиальная электрическая схема или спецификация.

Также часто обозначения обмоток, а именно напряжения и общий вывод, подписываются на самом текстолите платы возле разъёмов, к которым подключается устройство.

После того как выводы определены, можно приступать непосредственно к проверке трансформатора. Перечень неисправностей, которые могут возникнуть в устройстве, ограничен четырьмя пунктами:

• повреждение сердечника;
• отгоревший контакт;
• пробой изоляции, приводящий к межвитковому или корпусному замыканию;
• разрыв проволоки.

Последовательность проверки сводится к первоначальному внешнему осмотру трансформатора. Он внимательно проверяется на почернения, сколы, а также запах. Если явных повреждений не выявлено, то переходят к измерению мультиметром.

Заключение

Более подробно о работе мультиметра и проверке с его помощью трансформаторов можно почитать в файле “Как пользоваться мультиметром”. Если у вас остались вопросы, можно задать их в комментариях на сайте. Также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов.

Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vк. coм/еlеctroinfonеt. В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию:

телемастерская.рф
www.texnic.ru
www.norma-stab.ru
www.yato-tools.ru

Предыдущая

ПрактикаКатушка тесла (Трансформатор) самостоятельная сборка собственными силами

Следующая

ПрактикаКак проверить конденсатор при помощи мультиметра

Как проверить трансформатор мультиметром

• Калькуляторы
• Задачи проектирования

Войти

Добро пожаловать! Войдите в свою учетную запись

ваше имя пользователя

ваш пароль

Забыли пароль?

Создать учетную запись

Политика конфиденциальности

Зарегистрироваться

Добро пожаловать!Зарегистрируйте аккаунт

ваш адрес электронной почты

ваше имя пользователя

Пароль будет отправлен вам по электронной почте.

Политика конфиденциальности

Восстановление пароля

Восстановить пароль

ваш адрес электронной почты

Поиск

Изменено: 13 февраля 2022 г.

Статьи категории

Содержание

Знаете ли вы как проверить трансформатор с помощью мультиметра ? Если нет, не волнуйтесь, этот пост в блоге проведет вас через процесс шаг за шагом! Тестирование трансформатора является важной частью поддержания работоспособности ваших устройств.

Без исправно работающих трансформаторов ваша электроника может выйти из строя. Вот почему важно знать, как их тестировать и выявлять любые проблемы на ранней стадии.

Здесь вы можете найти больше учебники по мультиметрам .

Что такое трансформатор и как он работает?

Трансформаторы представляют собой электрические устройства, которые изменяют напряжение сигнала переменного тока (AC). Они делают это путем преобразования мощности переменного тока в высоковольтные или низковольтные сигналы. Это важно, поскольку позволяет безопасно передавать электроэнергию на большие расстояния. Трансформатор также можно использовать для повышение или понижение напряжение сигнала переменного тока до того, как он попадет в здание.

Трансформаторы бывают разных размеров и форм, но принцип их работы всегда одинаков: создание магнитного поля вокруг двух витков провода, называемых обмотками. Одна обмотка подключается непосредственно к источнику переменного тока (например, к линии электропередач), а другая обмотка подключается к электрической нагрузке (например, к лампочкам).

Когда ток протекает через одну катушку, он создает магнитное поле вокруг обеих катушек. Пока между этими двумя обмотками нет промежутков, они всегда будут иметь противоположную полярность, т. Е. Одна будет обращена севером вверх, а другая — югом вверх.

Это то, что создает переменный ток в трансформаторе. Изменяя величину тока, протекающего через каждую обмотку, вы можете изменить величину напряжения, выдаваемого трансформатором.

Первичная и вторичная обмотки

Первичная и вторичная обмотки трансформатора представляют собой две катушки провода , которые создают переменный ток.

Первичная обмотка — это катушка, подключенная к линии электропередачи, а вторичная — катушка, подключенная к электрической нагрузке. Изменяя величину тока, протекающего через каждую обмотку, вы можете изменить величину напряжения, выдаваемого трансформатором.

Как проверить трансформатор цифровым мультиметром?

Теперь, когда вы знаете, как работают трансформаторы, давайте посмотрим, как их можно проверить с помощью цифрового мультиметра.

Для этого сначала настройте измеритель на считывание напряжения переменного тока (не постоянного тока). Затем подключите черный провод от вашего измерителя к одной из выходных клемм трансформатора и используйте зажим типа «крокодил» или другое подобное устройство, чтобы надежно соединить его.

Затем соедините оба щупа и установите мультиметр на показания сопротивления (Ом). Вы должны получить показания 0 Ом.

Теперь коснитесь красным щупом одной из входных клемм и снимите показания. Вы должны получить показания либо 120 вольт, либо 240 вольт, в зависимости от того, как подключен ваш трансформатор. Если вы не получаете показания, возможно, проблема связана с подключением вашего трансформатора.

Если все пойдет хорошо, вы увидите, что номинальный импеданс трансформатора составляет от 0 до 100 Ом (в зависимости от того, какой ток он рассчитан на передачу).

Если ваш счетчик вообще ничего не показывает, возможно, что-то еще не так, например, обрыв провода внутри трансформатора или обрыв цепи на одной из его выходных клемм.

Выявление проблем с трансформатором

Итак, как узнать, есть ли проблема с вашим трансформатором? Есть несколько способов определить это, и все зависит от того, сколько времени у вас есть для их тестирования.

Например, если не работает только одна сторона трансформатора, вы можете услышать жужжание, когда соприкоснетесь щупами. Это связано с тем, что через трансформатор не протекает ток, и он пытается работать против самого себя (вроде того, как бьется ваше сердце, когда вы задерживаете дыхание).

Вы также можете проверить непрерывность, проверив, существует ли путь, по которому электричество может течь от одной точки контакта к другой. Если нет никакого пути для тока, это означает, что что-то произошло внутри вашего трансформатора и требует ремонта!

Лучший способ определить проблемы в трансформаторах — использовать цифровой мультиметр. Достаточно просто протестировать их с помощью этих устройств; просто следуйте инструкциям выше. Если все пойдет хорошо, вы сможете определить любые проблемы, которые могут существовать в вашем трансформаторе, и способы их устранения, чтобы они снова работали правильно!

Также следует проверить другие части электрической цепи, так как все части электрической цепи соединены между собой.

Заключение

В этой статье мы узнали как они работают, как проверить трансформатор мультиметром и как узнать есть ли проблема с вашим трансформатором?

Надеюсь, эта статья окажется для вас полезной. Если у вас есть какие-либо вопросы или комментарии, пожалуйста, оставьте их ниже, и я буду более чем счастлив помочь вам!

Михал

Инженер электроники и телекоммуникаций с дипломом магистра электроэнергетики.

Светодизайнер опытный инженер. В настоящее время работает в сфере IT.

Английский

Как проверить трансформатор мультиметром?

В этом посте мы обсудим, как проверить трансформаторы с помощью мультиметра. Трансформатор является важным компонентом многих устройств, используемых в вашем доме, таких как холодильник, инверторы и мобильные зарядные устройства. Трансформатор снижает или увеличивает входное напряжение в соответствии с требованиями устройства.

Неисправный трансформатор может перегрузить ваше устройство и сжечь ваши приборы. Вот почему необходимо проверить трансформатор с помощью мультиметра или инструмента.

Что такое трансформатор и как он работает?

Трансформатор — это электрическое устройство, которое преобразует входное питание в сигналы более низкого или более высокого напряжения. Трансформатор состоит из двух витков, намотанных на два железных сердечника и изолированных друг от друга. Вторичная катушка преобразует входное напряжение первичной катушки в идеальное напряжение, которое использует устройство.

Когда вы подключаете устройство к источнику питания, ток входит в первичную катушку и создает магнитное поле. Вторичная катушка чувствует это магнитное поле в первичной катушке. Из-за электромагнитной индукции во вторичной катушке также возникает электромагнитное поле, которое создает ток во вторичной катушке.

Количество витков в первичной и вторичной обмотках определяет, будет ли трансформатор использоваться для снижения или увеличения входного напряжения.

Предположим, что первичная катушка имеет больше петель проводки, чем вторичная. В этом случае ваш трансформатор будет преобразовывать высокое напряжение в низкое.

Как проверить трансформатор мультиметром?

• Для проверки трансформатора мы измерим напряжение и сопротивление в первичной и вторичной обмотках.
• Чтобы проверить трансформатор, установите мультиметр на переменное напряжение.
• Измерить напряжение на входных и выходных клеммах трансформатора.
• Если вы тестируете понижающий трансформатор (высокое напряжение к низкому), на клеммах первичной обмотки должно быть напряжение, равное напряжению вашей домашней сети, например 120-240.
• Выходные клеммы (вторичная катушка) должны иметь низкое напряжение.
• См. рекомендуемые в руководстве производителя напряжения на входных и выходных клеммах трансформатора.
• Кроме того, измерьте сопротивление на входных и выходных клеммах и сравните их с идеальным диапазоном для вашей модели трансформатора.

Подробнее читаем о том, как проверить трансформатор мультиметром.

Чтобы проверить трансформатор, мы должны проверить сопротивление трансформатора, а также входное и выходное напряжение.

Если вы тестируете понижающий трансформатор, помните, что выходное напряжение понижающего трансформатора уменьшается, так как он снижает напряжение в зависимости от использования устройства.

В понижающем трансформаторе первичная обмотка имеет большее сопротивление, чем вторичная, из-за большего количества витков.

1. Проверка входного и выходного напряжения трансформатора

Сначала мы проверим напряжение в первичной (входной) и вторичной (выходной) обмотках.

Для проверки напряжения ваш трансформатор должен быть подключен к источнику питания переменного тока, или вы можете проверить его, когда он установлен в устройстве.

Установите мультиметр на переменное напряжение, чтобы проверить вход и выход трансформатора . Понижающий трансформатор используется в приборах, работающих на переменном токе. Выберите более высокий диапазон, например 600 В , для проверки первичной обмотки.

Подача питания на цепь трансформатора. Подсоедините оба щупа к входным проводам (клеммам) трансформатора. Это клеммы первичной обмотки трансформатора, на которые подается напряжение от источника питания, например розетки.

На клеммах первичной обмотки (вход) ваш мультиметр должен показывать около 120 или 240 В. Показания мультиметра зависят от вашего домашнего распределения, будь то 120 или 240 В.

Помните, что если ваш мультиметр показывает очень низкое напряжение на клеммах первичной обмотки (вход), это означает, что подача напряжения недостаточна или неисправна проводка первичной обмотки, из-за чего подается меньшее напряжение.

Теперь пришло время проверить напряжение вторичной обмотки трансформатора. Как мы знаем, первичная катушка имеет 2 вывода, а вторичная может иметь разное количество выводов.

Подсоедините оба щупа мультиметра к клеммам вторичной обмотки. В понижающем трансформаторе вторичная катушка уменьшает входное напряжение первичной катушки до идеального выходного напряжения, необходимого устройству для работы.

Например, понижающий трансформатор в мобильном зарядном устройстве преобразует 220В в 5В , а разные трансформаторы, используемые в разных устройствах, могут иметь разное выходное напряжение.

Таким образом, вы должны сравнить выходное напряжение вторичной обмотки с идеальным диапазоном напряжения вашего конкретного трансформатора.

2. Проверка целостности трансформатора

Чтобы проверить понижающий трансформатор с помощью мультиметра, настройте мультиметр на сопротивление ( Ом ) в более высоком диапазоне ( выше 2 кОм ) для первичной обмотки.

После настройки мультиметра подсоедините оба щупа к клеммам первичной обмотки.

Ожидается, что первичная катушка будет иметь около 1000 Ом (1 кОм) . Если клеммы первичной катушки имеют слишком высокое, слишком низкое сопротивление или OL (разомкнутый контур), то первичная катушка в трансформаторе неисправна, и вам необходимо заменить трансформатор.

Установите мультиметр на диапазон низкого сопротивления, чтобы проверить вторичную обмотку. Подсоедините оба щупа к клеммам вторичной катушки. Первичная катушка может иметь сопротивление около 100 Ом .

Помните, что катушка с большим количеством витков имеет большее сопротивление, а катушка с меньшим количеством витков имеет низкое сопротивление.

В понижающем трансформаторе первичная обмотка имеет больше витков, чем вторичная обмотка. Основная функция понижающего трансформатора заключается в преобразовании высокого напряжения в низкое. Вот почему вторичная катушка имеет меньше петель, чем первичная.

В идеале следует сравнить показания мультиметра сопротивления первичной и вторичной катушек с идеальными диапазонами в руководстве производителя.

Первичная и вторичная катушки не должны иметь непрерывности, поскольку они спроектированы так, чтобы быть изолированными друг от друга.

Чтобы проверить наличие коротких замыканий в трансформаторе, подсоедините щупы мультиметра к первичной и вторичной клеммам и проверьте все клеммы с обеих сторон друг с другом. Ваш мультиметр должен показывать показания OL (разомкнутый контур или бесконечный) между первичной и вторичной обмотками, потому что между ними не должно быть непрерывности.

Короткое замыкание в трансформаторе, если мультиметр показывает сопротивление между первичной и вторичной обмотками. Катушки закорочены, и ток протекает между первичной и вторичной обмотками.

Помните, что если вы не можете определить первичную и вторичную обмотки понижающего трансформатора, измерьте сопротивление на клеммах с обеих сторон. Клеммы с более высоким сопротивлением будут первичной катушкой, а другие с меньшим сопротивлением будут вторичной катушкой.

Часто задаваемые вопросы

Как проверить трансформатор на печатной плате?

Для проверки трансформатора на печатной плате:

1. Настройте мультиметр на переменное напряжение в более высоком диапазоне.
2. Включите питание схемы.
3. Измерить напряжение на входных и выходных клеммах трансформатора (первичная и вторичная обмотки). Прикоснитесь обоими щупами мультиметра к входным проводам (первичная катушка), а затем к выходным проводам. Если вы тестируете понижающий трансформатор, вторичная обмотка (выход) имеет более низкое напряжение, чем первичная обмотка (вход). Первичная катушка должна иметь около 120 или 240В ( домашнее питание).

Как проверить трансформатор 24 В с помощью мультиметра?

Трансформатор 24 В предназначен для выдачи 24 вольт . Мы проверим выходное напряжение 24-вольтового трансформатора, чтобы проверить, в порядке ли выходное напряжение.

Убедитесь, что ваш трансформатор подключен к цепи и питание включено. Установите мультиметр на переменное напряжение и подключите оба щупа к выходным проводам трансформаторов. Ваш мультиметр должен показывать около 24 В.

Если показания мультиметра слишком низкие, обмотки катушки или цепь повреждены и происходит утечка тока.

Заключение

Есть два основных компонента трансформатора (первичная и вторичная обмотки), которые мы должны исследовать для оценки трансформатора.

Для проверки первичной и вторичной обмотки трансформатора измерьте напряжение и сопротивление на входных (первичных) и выходных клеммах трансформатора (вторичная обмотка).
