Как установить розетку в гипсокартон правильно

В настоящее время в строительных работах очень часто используют гипсокартон. Этот материал позволяют идеально выровнять поверхность стен, быстро перепланировать помещение. При этом не требуются особые профессиональные навыки и значительные финансовые затраты.

Но при применении гипсокартонных листов необходимо знать и соблюдать некоторые правила. Например, при установке электрических розеток и выключателей требуется специальная фурнитура и отличная от обычной технология их монтажа.

Монтаж розетки в гипсокартон можно сделать своими руками, обладая элементарными знаниями и практическими навыками установки.

Краткое содержимое статьи:

Необходимые для работы материалы и инструменты

Перед началом работы подготовьте следующие инструменты и принадлежности:

• Дрель электрическая или шуруповерт
• Коронка для подрозетника под гипсокартон диаметром 68 мм (если в стене металлический профиль – понадобится коронка под металл)
• Фигурная отвертка
• Индикаторная отвертка
• Уровень (можно небольшой длины)
• Строительный маркер (обычный карандаш)
• Рулетка
• Канцелярский нож

Далее будет приведен пример как правильно вставить розетку в гипсокартон собственными силами.

Разметка стен под электрооборудование

Исходя из заранее составленной схемы по монтажу электропроводки определяются с местом установки розеток. По строительным нормам и правилам розетки устанавливаются на высоте 30 см от пола, выключатели – 90 см. Рекомендуется также выключатели располагать примерно на 15-20 см в сторону от дверного проема.

Однако эти нормы не являются обязательными. Фото розетки в гипсокартоне предлагают возможные варианты их размещения в различных от вида назначения помещениях. Расположить розетки можно так, чтобы они максимально удобно могли эксплуатироваться.

Например, на кухне розетки располагаются с учетом удобного подключения кухонного оборудования и местного освещения, установки вытяжного оборудования. Как правило, это чуть выше столешницы рабочей поверхности, подальше от открытого пламени горелок.

Розетку под стиральную машину размещают на высоте не ниже 100 см от пола. Основной критерий – удобный подход к розетке, отсутствие длинных лежащих на полу и мешающих передвижению проводов или удлинителей.

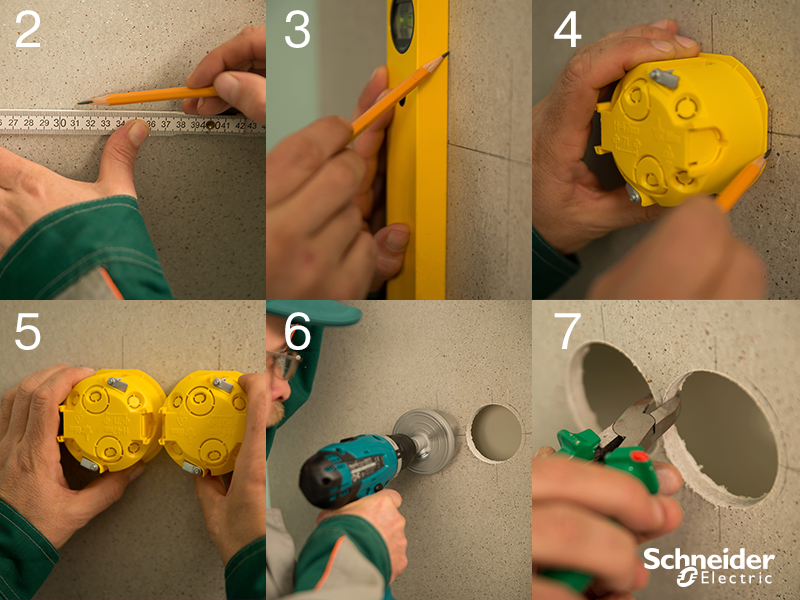

Подготовка отверстия для подрозетника

Монтаж подрозетника для розетки начинается с высверливания в гипсокартоне проема. Отмеряется от пола требуемое расстояние и, применяя уровень, проводят горизонтальную и вертикальную линии. Когда требуется установить блок розеток в гипсокартон, необходимо провести несколько вертикальных линий (по количеству розеток), причем расстояние между ними должно составлять строго 72 мм, т.к. это расстояние между центрами розеток. Если оно будет меньше, розетки будут мешать друг другу, их невозможно будет аккуратно и ровненько друг к другу установить.

В центр пересечения горизонтальной и вертикальной линий подводится сверло коронки, закрепленной в дрели или шуруповерте, высверливается отверстие. Нужно убедиться, что подрозетник не упирается в капитальную стену за гипсокартоном. Если такое случается, следует при помощи перфоратора снять бетон на стене до тех пор, пока между подрозетником и стеной появится промежуток.

При покупке розеток следует знать, что не любой подрозетник подходит для установки в гипсокартон. Для этого необходим пластиковый стакан с двумя винтами для крепления в ГПК при помощи специальных лапок.

Монтаж подрозетников

Перед установкой подрозетника нужно через отверстие на его задней стенке протянуть питающий кабель Для крепления коробки используют два винта, которыми фиксируют стакан. Прижимные лапки при том прочно будут держать подрозетник в отверстии.

Если необходимо установить несколько розеток применяют соединение шлейфом. Для исключения перегрева подключение проводят через сизы. Для правильной установки подрозетника применяем уровень.

При монтаже нескольких розеток используются специальные стаканы из пластика, которые можно легко соединить между собой, а затем установить, прижав специальными лапками по бокам. Аналогично выполняется установка для выключателей.

Электромонтажные работы

Перед выполнением монтажа необходимо обесточить проводку — отключить напряжение на входном щитке и проверить отсутствие напряжения в проводах при помощи индикаторной отвертки. Далее приводятся этапы установки розеток в гипсокартон.

Перед монтажом разбирают розетку и снимают все пластмассовые детали.

Затем зачищают провода примерно на 1 см и присоединяют их к металлическому основанию розетки. Длина выступающего провода не должна быть короче 10 см, лучше, если они будут длиннее.

К каждой из клемм (маркировка указана на обратной стороне основания) соответственно подсоединяются провода: N – нулевой провод – синего цвета, L – фаза – коричневого цвета, PE – заземление – желто-зеленого цвета. Нужно прочно скрепить провода с клеммами с помощью винтов во избежание их соскальзывания и короткого замыкания.

Розеточный механизм закрепляется с помощью крепежных винтов к подрозетнику. Уровнем проверяется параллельность прикрепления к стенке.

Заключающей стадией будет установка пластиковых элементов на закрепленную в подрозетнике металлическую основу розетки. Если подключается несколько розеток, применяется единая пластиковая рамка на нужное количество.

Таким же образом производится электромонтаж выключателей. При этом должно быть правильно выполнено присоединение проводов к клеммам выключателя. Иногда на них указывается только место подключения нулевого провода.

Подробную инструкцию для установки розетки в гипсокартоне можно найти в интернете.

Фото установки розеток в гипсокартон

Вам понравилась статья? Поделитесь 😉



Как установить розетку в гипсокартон: инструкция, видео

Содержание

• 1 Прокладка проводки за гипсокартоном
• 2 Розетка в гипсокартоне и выбор места для ее установки
• 3 Отверстие под установку розетки
• 4 Установка подрозетника
• 5 Подключение розетки
• 6 Видео по теме

Установка розеток в гипсокартон считается завершающим этапом при отделке стен. Эта операция не считается трудоемкой и не занимает много времени. При необходимости провести эту операцию вы сможете самостоятельно. Розетка в гипсокартоне монтируется достаточно просто. Для того чтобы их установка была правильной вам потребуется придерживать определенных правил, которые мы обсудим ниже.

Как правильно устанавливать розетку в гипсокартон

Прокладка проводки за гипсокартоном

Розетка в гипсокартоне обязательно должна быть спланирована. Делать разводку следует до того, как вы сделаете обшивку стен. Перед тем как непосредственно перейти к монтажу розеток вам следует сделать разводку проводов. Кабель для розеток нужно прокладывать осторожно и соблюдая нормы.

Отверстие в профиле можно делать используя обычную дрель

Сделать этот этап следует до того, как стена будет обшита. Прокладка проводки за гипсокартоном должна осуществляться следующим образом:

1. Сначала вам нужно собрать готовый каркас из профилей и закрепить его на стене. Верхнюю и нижнюю часть вам необходимо жестко закрепить в потолке и стене.
2. При изготовлении перегородки вам следует обшить готовый каркас только, с одной стороны. При прокладке проводов этот слой станет вашей опорой.
3. Теперь можно перейти к построению схемы разводки проводки. На листе бумаги отметьте прохождение проводов, и установить точки в тех местах, где в дальнейшем будет произведена установка выключателей.
4. Для выполнения этого этапа вам потребуется дрель. Отверстия, где провода будут проходить через профиль, следует просверлить дрелью.
5. Провода, которые вы будете использовать для прокладки проводки необходимо уложить в специальную гофротрубу. Эта труба имеет невысокую стоимость и поэтому не следует на ней экономить. Труба защитит провод не только от повреждений, но и от влаги.
6. Для проводки лучше всего использовать трехжильные кабели, которые имеют двойную изоляцию.
7. Чтобы повысить надежность своей конструкции крепить кабель к стене следует при помощи медных отрезков.

Розетка в гипсокартоне и выбор места для ее установки

Выводить кабель следует только при отсутствии напряжения на нем

Розетка в гипсокартоне должна устанавливаться с особой осторожностью. Вам необходимо руководствоваться не только строительными нормативами, но и назначениями розеток. При размещении розеток руководствоваться  только удобством. Европейские строительные нормы рекомендуют следующее:

• оптимальная высота для розеток 30 см;
• оптимальная высота для выключателей 90 см.

Это размещение можно считать достаточно удобным, но иногда следует отступать от этих правил. Розетка в гипсокартоне за аквариумом должна устанавливаться немного выше. Как правило, в устройство будут устанавливаться компрессоры и фильтры.

Отверстие под установку розетки

Чтобы сделать отверстие в гипсокартоне – нужно использовать специальную фрезу

Здесь мы поместили информацию о том, как сделать отверстие под розетку. Благодаря этой инструкции вы сможете установить надежную розетку своими руками. Розетка в гипсокартон устанавливается так, как и в обычную стену.Перед началом установки вам необходимо проделать отверстие. В дальнейшем в это отверстие будет вставляться пластиковый подрозетник. Вот подробная инструкция о том, как сделать отверстие в гипсокартоне:

1. Вначале вам необходимо найти место, где будет проделано отверстие. Найти его можно при помощи схемы, которую вы рисовали ранее. С помощью рулетки нужно отмерить расстояние от пола и поставить точку на гипсокартоне.
2. Для проделки отверстий необходимо использовать дрель со специальной насадкой.
3. Центр фрезы необходимо установить на заранее поставленный крестик. Если вы будете устанавливать несколько розеток одновременно, тогда делать чертеж всех устройств нужно заранее.

Установка подрозетника

Установка подрозетника – это монтаж специального гнезда, в которое в дальнейшем будет установлена сама розетка. Подрозетники для гипсокортона обычно имеют 4 винта. Два винта отвечают за крепление к стене. Остальные два винта предназначены для крепления металлической накладки. Розетка в гипсокартоне устанавливается с помощью подрозетника. Подрозетник должен монтироваться следующим образом:

Перед тем как устанавливать устройство в подрозетник вам необходимо прорезать в нем дно и провести провода. В это отверстие вы протяните свои провода.

Важно знать! Стандартная глубина подрозетника составляет 4.5 см. Если в вашей стене расстояние меньше, тогда в стене нужно будет проделать дополнительное углубление. Сделать это можно еще до обшивки гипсокартоном.

Вставлять подрозетник следует без засоров и ровно

Вставлять подрозетник следует аккуратно. Следите за тем, чтобы он не пережимал провода, в противном случае могут возникнуть серьезные проблемы во время использования проводки.

Помните! Правильность установки подрозетника следует проверять при помощи уровня.

Подключение розетки

После того как вы установили подрозетник вам осталось установить саму розетку и подключить к ней провода. Перед подключением обязательно определите уровень напряжения в сети. Розетка в гипсокартоне может устанавливаться с помощью стандартных инструментов. Выполнить этот этап можно при помощи специальной отвертки. Если напряжения нет, тогда можно перейти к выполнению следующих пунктов:

1. Снять с корпуса пластиковую часть.
2. Раскрутить клеммы и вставить в них провода. Если в вашем проводе есть три жилы, тогда третью необходимо подключить к заземлению.
3. Установить ее можно при помощи специальных «лапок», которые располагаются на корпусе. Перед тем как окончательно закрепить устройство следует проверить надежность всех соединений.
4. Накладываем рамку и закрепляем ее с помощью креплений.

Розетки с защитой от детей устанавливаются точно также.

Видео по теме

Также рекомендуем посмотреть несколько интересных роликов, которые помогут вам понять, как нужно выполнять монтаж розеток в гипсокартон:

Прочтите: на какой высоте нужно устанавливать розетки – http://vse-elektrichestvo.ru/rozetki/vysota-ustanovki-rozetok.html.

Стоимость установки электрической розетки

Стоимость установки электрической розетки

Фото: Ju PhotoStocker / Adobe Stock

Домовладельцы обычно платят за установку нового в среднем от 139 до 20 долларов США электрическая розетка

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Электрические розетки, также известные как розетки или настенные вилки, играют большую роль в вашей повседневной жизни. Это поможет вам разогреть еду, посмотреть телевизор, а также постирать и высушить одежду. Но когда тебе 9Розетка 0021 не работает , устарела или не соответствует своему назначению, пришло время установить новую. Сумма, которую вы хотите заплатить, варьируется от 75 до 485 долларов за торговую точку .

Цена может резко измениться в зависимости от таких факторов, как тип розетки, размер проекта, ставка вашего электрика и многое другое. Это руководство поможет вам спланировать бюджет на установку электрических розеток в вашем доме.

Сколько стоит установка розетки?

Чтобы установить электрическую розетку, домовладельцы должны заплатить 214 долларов США за торговую точку в среднем. Стоимость зависит от различных факторов, таких как тип торговой точки и размер проекта, при этом средний диапазон цен составляет от 133 до 296 долларов США .

«Стоимость установки новой розетки может показаться высокой, но дополнительное удобство и продолжительные преимущества безопасности могут оправдать эти цены», — объясняет электрик Сальваторе Кутрона.

Сколько стоит установка электрической розетки по типу?

Поскольку существуют разные электрические розетки, выбранный вами тип будет влиять на сумму, которую вы заплатите за установку. Давайте посмотрим, какой ценник вы можете найти на некоторых распространенных типах электрических розеток.

Стандартная (120 В)

Наиболее распространенной электрической розеткой является стандартная розетка на 120 вольт, которая потребляет 15 ампер для питания небольших бытовых приборов или любого другого устройства, для работы которого требуется напряжение от 110 до 125 вольт. Они доступны с двумя или тремя зубцами. Установка одного из них будет стоить от 3 до 5 долларов за штуку , при этом двухштырьковые розетки находятся в нижней части этого ценового диапазона, а трехконтактные — в верхней части.

И установить стандартную розетку с портами USB, бюджет на От 13 до 22 долларов за выход .

Для тяжелых условий эксплуатации (220 В, 240 В, 250 В)

Для работы таких приборов, как сушилки и духовки, требуется немного больше энергии, поэтому для них используются розетки с более высоким напряжением. Эти сверхмощные варианты могут быть на 220 В, 240 В и 250 В, хотя наиболее часто используемым в жилых домах является 220 В. Чтобы установить мощную электрическую розетку, вы заплатите от до 20 долларов за розетку .

Двухштырьковая и трехштырьковая

Трехконтактная розетка имеет заземляющий провод, а двухконтактная — нет. Стандартная трехштырьковая розетка на 120 В стоит всего 9 евро.0013 $5 , но более дорогие модели с USB-портами, например, стоят от $13 до $22 за штуку .

GFCI

Розетка с прерывателем цепи замыкания на землю (GFCI) имеет внутреннюю защиту от перенапряжения, которая почти мгновенно отключает питание розетки при обнаружении скачка напряжения или влаги. Вот почему они обычно устанавливаются в местах, где розетки подвержены воздействию воды или влаги, например, в ванных комнатах и ​​на кухнях. Чтобы установить эту электрическую розетку в вашем доме, будьте готовы заплатить от 7 до 25 долларов за штуку .

AFCI

Задача прерывателя цепи дугового замыкания (AFCI) заключается в быстром обнаружении любых электрических дуг в вашей системе и отключении питания в этой цепи, чтобы избежать электрического возгорания. В среднем они могут стоить от 20 до 30 долларов за .

Этаж

Напольные розетки позволяют использовать розетку для электроснабжения, даже если вы не находитесь рядом с настенной розеткой. Но из-за их конструкции эти розетки необходимо защищать, чтобы на них не наступали и не намокали. Они часто входят в комплект, который стоит От 30 до 50 долларов за штуку .

Коаксиальный кабель

Коаксиальный выход, используемый для кабельного телевидения, стоит около 5 долларов США за каждую розетку . Установка коаксиальной розетки вполне выполнима, если вы домовладелец со знанием дела.

Защита от несанкционированного доступа

Когда в доме есть маленькие дети, большинство домовладельцев устанавливают защищенную от несанкционированного доступа и защищенную от детей розетку, чтобы сделать свой дом безопасным местом для своих малышей. Они стоят от 2 до 5 долларов за установку .

Смарт

Умные розетки позволяют управлять устройствами, подключенными к одной розетке; чтобы установить его, рассчитывайте заплатить от 25 до 50 долларов .

Вращающаяся

Большинство домовладельцев знают, как сложно соединить вилки необычной формы в одной розетке, поэтому вращающаяся розетка, которая может поворачиваться на 360 градусов, так привлекательна. В среднем они стоят около долларов от 8 до 20 долларов в магазине .

Наружная установка

Установка наружных электрических розеток требует большего опыта в области защиты от атмосферных воздействий и безопасности при установке розетки на открытом воздухе. Кроме того, эта розетка должна быть GFCI и может потребовать новой проводки. Учитывая все обстоятельства, этот проект может стоить От 1000 до 1400 долларов за розетку , если розетка установлена ​​вдали от вашего дома и требует прокладки линий электропередач в земле.

Разбивка стоимости установки электрической розетки

Вполне естественно хотеть знать, куда уходят ваши деньги, вплоть до доллара, при запуске проекта. Итак, давайте разберем все, что входит в стоимость установки электрической розетки.

Труд

В зависимости от того, насколько опытен ваш электрик, вы заплатите около От 40 до 100 долларов в час чтобы они установили для вас электрическую розетку. Однако, поскольку розетки в основном недороги, а лицензированный электрик может сделать это менее чем за час, они обычно взимают минимальную плату в размере не менее от 100 до 200 долларов за посещение .

Материал

Ваш электрик, скорее всего, оплатит материалы для вашей розетки и включит их в плату за установку. Помимо частей розетки, которые им необходимо установить, они будут взимать плату за оборудование и материалы, необходимые для завершения вашего проекта.

Факторы, влияющие на стоимость установки розетки

Давайте рассмотрим некоторые важные факторы, которые следует учитывать при установке розетки.

Тип

Не все розетки одинаковы. Они созданы для обслуживания и питания различных устройств. И в зависимости от того, какой тип розетки вы хотите установить, вы потратите от 3 до 50 долларов за розетку . Поскольку розетки являются важным компонентом стоимости установки, тип — стандартный, сверхмощный, GFCI — может повлиять на окончательную цену.

Размер проекта

Общая стоимость установки электрической розетки зависит от размера проекта. Например, электрики обычно взимают плату от розетки для проектов всего дома.

Местонахождение

Месторасположение предпочитаемого вами магазина также может повлиять на его стоимость. В то время как некоторые торговые точки не требуют много труда, другие требуют больше навыков и времени, например, GFCI и напольные розетки.

Текущая проводка

Если ваш электрик решит, что вам нужна новая проводка для вашей розетки, потому что ваша проводка неисправна , повреждена или старая, им потребуется дополнительное время, чтобы исправить это, и это может стоить от 540 до 2100 долларов , в зависимости от серьезности.

Сделай сам вместо найма профессионала: установка новой электрической розетки

Электрические розетки кажутся простым дополнением к вашему дому. Тем не менее, установка электрической розетки — это задача, которую лучше доверить опытному лицензированному электрику. Этот проект включает, ну, электричество и электропроводку. В зависимости от того, какая розетка вам нужна, вам также может потребоваться обновить электрический щит .

Самостоятельная установка розеток не является проектом, к которому следует приступать большинству домашних мастеров, поскольку одно неверное действие может привести к поражению электрическим током или пожару. Кроме того, если в доме произошел пожар из-за ненадлежащих электромонтажных работ, ваша страховая компания может не покрыть ущерб.

Наконец, существуют требования строительных норм и правил, которых вы можете не знать, но опытные профессионалы знают.

Часто задаваемые вопросы по установке электрической розетки

Сколько стоит перенести существующую торговую точку?

Если все, что вам нужно, это переместить существующую розетку в другую часть вашей стены, это может стоить от 25 до 300 долларов США . Состояние вашей стены может повлиять на окончательную стоимость.

Можно ли преобразовать розетку 120 В в розетку 240 В?

Этот тип преобразования очень прост — вам просто нужно установить правильную силу тока в проводах, прежде чем подключать новую розетку . Тем не менее, эти проекты могут быть сложными без промежуточных знаний в области электрики, поэтому подумайте о том, чтобы проконсультироваться с профессионалом, прежде чем переключать какие-либо выключатели на вашем автоматическом выключателе.

Сколько времени требуется электрику, чтобы установить розетку?

Электрику может потребоваться в среднем 30 минут для установки розетки, но они, скорее всего, взимают минимальную плату за один-два часа .

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• 14 способов уменьшить счет за электроэнергию

  Кэтрин Помрой • 3 сентября 2021 г.

• 7 умных способов предотвратить электрические пожары в доме

  Лаура Хенниган • 13 января 2022 г.

Как добавить электрическую розетку в 2023 году (5 простых шагов)

Автор: Electric City 27 марта 2021 г.

Об авторе , а также полный спектр других услуг для частных и коммерческих клиентов в Миннеаполисе, Сент-Поле и прилегающих районах. Как семейный бизнес, мы будем относиться к вашей семье так же, как к своей — с вежливостью и уважением.

Теги:

• Жилой дом

Мы говорим это не для того, чтобы напугать вас, но очень важно, чтобы вы знали о важности правильного подключения к электросети и в соответствии с инструкциями — например, о том, как подключить электрическую розетку.

Но если вы уверены, что сможете выполнить некоторые работы с электричеством самостоятельно, вот как добавить электрическую розетку в дом за 5 простых шагов.

Как подключить электрическую розетку к дому (5 простых шагов)

Инструменты, необходимые для работы:

• Отвертка (4-в-1)
• Ножовка для гипсокартона
• Плоскогубцы с тонкими губками
• Инструмент для зачистки проводов
• Тестер напряжения

Необходимые материалы:

• Электрический кабель
• Розетка
• Коробка для переделки
• Соединители проводов

Как подключить электрическую розетку к дому (5 простых шагов)

Шаг 1: Отключите электрическую розетку

Во-первых, вам нужно отключить питание на главной панели. Найдите правильный выключатель и убедитесь, что он выключен.

Затем используйте электронный искатель шипов, чтобы найти шипы с обеих сторон. Как только вы найдете шпильки, вы можете разместить новую розетку в любом месте между ними.

Отвинтите розетку и используйте тестер напряжения, чтобы убедиться, что питание действительно отключено. Соприкасаясь любым выводом с оголенным медным проводом (голая медь), прикоснитесь другим проводом сначала к нейтральным клеммам (серебристым цветом), а затем к горячим клеммам (золотого цвета).

Если вы заметили, что какой-либо из контактов горит, значит, цепь находится под напряжением. Прижмите лицевую часть электрической коробки к стене в желаемом положении. Обведите коробку карандашом. Вырежьте контур пилой для гипсокартона.

С помощью отвертки вывинтите имеющуюся розетку на другой стороне настенной розетки из коробки. Пробейте одну сторону выбивных отверстий в задней части коробки.

Шаг 2. Установка нового кабеля

Теперь пришло время ввести новый кабель в стену. Для этого установите кабель по всей длине, пропустив его через одно из выбивных отверстий, которые вы сделали ранее в задней части коробки (вы можете создать отверстие, пробивая его отверткой).

Протяните кабель так, чтобы он доставал до новой коробки. Вам также понадобится дополнительный фут провода, добавленный к этому.

Шаг 3: Замена электропроводки

Теперь пришло время приступить к перемонтажу существующей электрической розетки. Для этого подключите провода нового кабеля к существующим проводам. С помощью кусачек/инструмента для зачистки проводов снимите 10 дюймов пластиковой оболочки с нового кабеля так, чтобы были видны медные, белые и черные провода.

Пропустите новый кабель с оболочкой не менее чем на пару дюймов внутри коробки. Затем сложите лишние провода вдвое, чтобы убедиться, что кабель на месте. Затем снимите изоляцию на 5/8 дюйма с обоих концов и соедините два провода нового кабеля и существующих жгутов. Убедитесь, что цвета совпадают.

Шаг 4: Протяните кабель к новому месту

Шаг 4 начинается с разметки отверстия для новой коробки и вырезания его пилой. Используя проволочную вешалку в качестве крючка, ловите новый кабель. Протяните кабель через отверстие в стене.

Затем снимите примерно девять дюймов оболочки с конца кабеля. Возьмите кабель и вставьте его так, чтобы оболочка входила в коробку примерно на один дюйм. Затем закрепите коробку на стене.

Шаг 5: Подключите новую розетку

Теперь установите новую коробку в отверстие. Подсоедините новые провода к новой розетке. Белый провод должен идти к серебристому клеммному винту. Черный провод идет к позолоченному клеммному винту. И, наконец, голая посуда идет к зеленому винту заземления.

Убедитесь, что оболочка кабеля надежно закреплена внутри коробки.

Последним шагом, как и в любом электрическом проекте «Сделай сам», является вызов инспектора, чтобы он проверил вашу работу и удостоверился, что она соответствует нормам.
