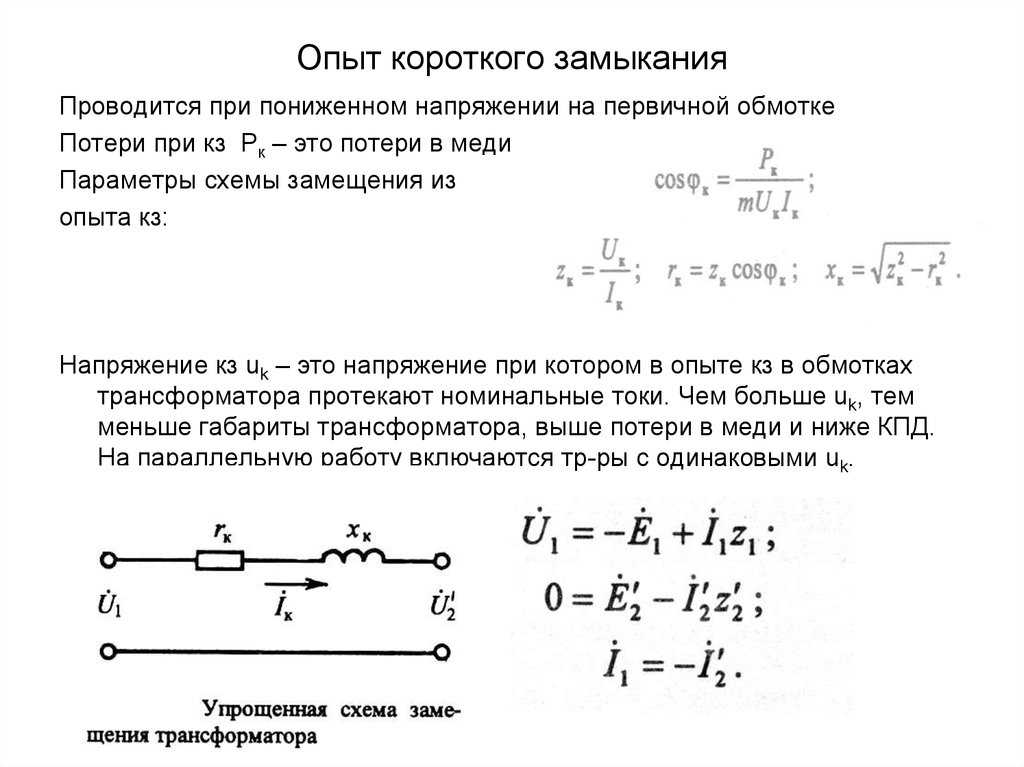

Как устроить короткое замыкание: Короткое замыкание лучше устроить самому и заранее: fixik_papus — LiveJournal

Короткое замыкание лучше устроить самому и заранее: fixik_papus — LiveJournal

//стёб вкл.

Если Вы купили новую квартиру, сняли новый офис или даже машиноместо в паркинге — первым делом найдите там подходящую розетку и устройте в ней короткое замыкание.
Подходящая — так, возле которой нет кошек, детей и прочих легковоспламеняющихся и громко орущих предметов.
Если у Вас нет специального замыкателя розеток для профессионального применения, то Вы можете воспользоваться классическими народными способами (например, вставить два гвоздика и положить сверху третий).

Контролируемое короткое замыкание имеет массу преимуществ перед неконтролируемым, которое может случиться в непредсказуемое время:
— коты, дети и прочие заинтересованные лица могут заранее занять удобные места для наблюдения процесса и последствий;
— можно заранее вызвать пожарную команду;
— можно перед этим сходить к электрику и взять защитные очки и изолированные пассатижи;
— можно устроить замыкание в светлое время суток, чтобы не искать потом в темноте фонарик, потом батарейки к фонарику, потом свечку, потом спички, потом вспомнить, что фонарик есть в телефоне, которым вы прям сейчас снимаете видосик, чтобы потом набрать лайков вконтактике.
— собственно возможность снять видосик и набрать лайков вконтактике;
— и, конечно, самое главное — вы сможете заранее выяснить…..

//стёб откл.

… самое главное — Вы сможете заранее выяснить, работают ли автоматы в Вашем квартирном и подъездном щитке, либо они находятся там для закрывания дырки выреза в декоративной панели щитка.
Потому что ныне на дворе экономия и «импортозамещение» одновременно.
И ВСЕ строители, как один, ставят либо ИЭК и его клоны, либо ИЭК и его клоны перемаркированные как «сделано в РФ».

Беда в том, что в мире не существует завода ИЭК или подобного; это российская торговая компания, маркирующая своим брендом самые дешевые партии электротехники, которые только можно найти в Китае нет, в Китае уже дорого — во Марокко. А если они еще и перемаркированы «сделано в РФ» , чтобы числиться импортозамещенными — то для удовлетворения аппетита импортозамещающей организации (еще один посредник) и вовсе нужна продукция Свазиленда или Папуа-Новая Гвинея.
Ладно, насчет Папуа-Новая Гвинея я пошутил, но вот Марокко — это уже реальность российской электротехики.

Все эти чудеса инженерии на основе энергосберегающих биотехнологий (собрано из пальмовых листьев на соплях гигантского слизняка) — имеют непредсказуемое качество. То бишь, могут при коротком замыкании равновероятно и заранее непредсказуемо — расцепиться или НЕ расцепиться.

Вот примерчик незапланированного замыкания с непредсказуемыми отлично предсказуемыми последствиями от mindfactor.

//начало репоста

Дело было так. Одного моего клиента на прошлой неделе ВНЕЗАПНО поставили перед фактом — «завтра к обеду вы с арендуемого помещения съезжаете, а послезавтра здание сносят». Очень непростая площадка там, договорённости по понятиям и вот это всё; склады и рядом с ними офисы «D-«. В качестве компенсации дали им помещение поменьше, ну и они пришли к нас с вопросом «а как бы нам по быстрому переехать, лучше даже одним днём». Разумеется, мебель таскать у них местные таджики есть, а вот ИТ перетащить — это как раз к нам.

Помимо слаботочки там нужно было и электричество тоже делать, посему срочно прошерстив все имеющиеся контакты, вышел на некоего Андрея, коий отрекомендовался главным электриком сети кинотеатров Москино, выгибал пальцы и обещал всё сделать под ключ быстро, качественно «и ваще». Разумеется, просрал все сроки, сделал кое-как, так что пришлось в итоге у него над душой стоять и постоянно контролировать качество. Но, кой чего не уследил — потом оказалось, что не работает одна группа розеток.

Вот, поехал сегодня туда исправлять. Потому как что самому делать, что этого клоуна надзирать — разницы никакой, а без присмотра он опять чего понаделает такого, что волосы дыбом встанут. Тем более, что по описанию проблемы я примерно понял, в чём там дело: на 10 минут работы, не больше. По факту так оно и оказалось, как приехал и разобрал розетку.

А дальше надо отключать электричество, чтобы переподключить как надо. Ну и стал прикидывать, как бы отключить не всё, а только нужный кусок. Схема в электрическом щитке типовая — входной автомат на 25А, после него 2 автомата по 16А на 2 группы розеток и 2 автомата на 10А на две группы света. Все автоматы — ИЭК, как на подбор. Вот, выключил один розеточный автомат и пошёл пробником проверять, угадал или нет.

И, видимо, небрежнее, чем следовало, ткнул в фазу, ну и закоротил на землю её. Ну, понятное дело, искры во все стороны. Красивый такой пучок. Иду к входному щитку и вижу картину маслом:
Ни автомат розеток на 16А, ни входной автомат на 25А на это короткое замыкание не среагировали — как были включённые так и остались. Сработал автомат на входе здания !

Отличные автоматы ИЭК, чоуж тут. Прекрасно выполняют свою основную функцию — защищают кабель после себя: у меня кусок этого кабеля на стальное жало пробника аж приварился. Отсюда и толстый сноп искр объясняется — на входе здания-то, поди, 50А или 63А стоит.

А дальше было смешно — прискакал электрик, вызванный включить свет обратно. Я ему объясняю ситуацию, проникновенно заглядываю в глаза и вопрошаю «WFT ?»
А он боком пятится к выходу и бормочет «я электрик, я этих вопросов не касаюсь, спрашивайте главного энергетика».

К — квалификация.
О — отмазки.

А с розетками всё и в самом деле просто оказалось — горе-электрик перепутал что куда подключать. Ну и подсоединил на «землю» розеток фазу от щитка, а на «фазу» розетки, соответственно, землю от щитка. Чудом, только чудом, я полагаю, эту фазу никто пальцами не ухватил случайно.
Так что, посещать кинотеатры МосКино я бы вам настоятельно не рекомендовал. Мало ли что он там накрутил без присмотру-то ?

//конец репоста

А вы уверены, что автомат в вашем квартирном щитке — отключится, если вдруг что?

Короткое замыкание — Практическая электроника

Что такое короткое замыкание

Короткое замыкание (КЗ, англ. short curcuit) — незапланированное  соединение точек цепи с различными потенциалами друг с другом или с другими электрическими цепями через пренебрежимо малое сопротивление. При этом образуется сверхток, значения которого на порядки превышают предусмотренные нормальными условиями работы.

Определение КЗ из «Элементарного учебника физики» Ландсберга

В результате короткого замыкания выходит из строя электрооборудование, происходят возгорания. О самых разрушительных последствиях коротких замыканий мы регулярно узнаем из новостных рубрик «Чрезвычайные происшествия». Что же именно происходит при КЗ? В результате чего они появляются? Какими могут быть последствия? Давайте рассмотрим подробнее эти и другие вопросы в приведенной ниже статье.

Как образуется короткое замыкание

Как мы помним из учебника физики за 8 класс, закон Ома для участка цепи определяется по формуле:

где

I — сила тока в цепи, А

U — напряжение, В

R — сопротивление, Ом

Давайте рассмотрим вот такую схему

Если мы подключим настольную лампу EL к источнику тока Bat и замкнем ключ SA, то вольфрамовая нить лампы начнет разогреваться под тепловым воздействием тока. В этом случае значительная часть электрической энергии преобразуется в световую и тепловую.

А теперь покончим с лирическими отступлениями и замкнем два провода, которые идут на лампочку, через толстый провод AВ

Что будет дальше, если мы замкнем контакты ключа SA?

В результате ток пойдет по укороченному пути, минуя нагрузку. Короткий путь в данном случае и есть провод AB. Сопротивление провода АВ близко к нулю. В результате наша схема преобразуется в делитель тока. Согласно правилу делителя тока, если нагрузки соединены параллельно, то через нагрузку с меньшим сопротивлением побежит большая сила тока, а через нагрузку с большим значением сопротивления — меньшая сила тока. Так как провод АВ обладает почти нулевым сопротивлением, то через него потечет большая сила тока, согласно опять же закону Ома:

Как я уже сказал, в режиме КЗ сила тока достигает критических значений, превышающих допустимые для данной цепи.

Закон Джоуля-Ленца

Согласно закону Джоуля-Ленца, тепловое действие тока прямо пропорционально квадрату силы тока на данном участке электрической цепи

где

Q — это количество теплоты, которое выделяется на сопротивлении нагрузки R_н . Выражается в Джоулях. 1 Джоуль = 1 Ватт х секунда.

I — сила тока в этой цепи, А

R_н — сопротивление нагрузки, Ом

t — период времени, в течение которого происходит выделение теплоты на нагрузке R_н , секунды

Это означает, что на проводе AB будет выделяться бешеное количество теплоты. Провод резко нагреется от температуры, а потом и сгорит. Все зависит от мощности источника питания.

То есть, если ток при коротком замыкании возрастет в 20 раз, то количество выделяющейся при этом теплоты — примерно в 400 раз! Вот почему бывшая еще мгновение назад мирной электроэнергия превращается в настоящее стихийное бедствие: горит проводка, расплавленный металл проводов поджигает находящиеся рядом предметы, возникают пожары.

Существуют еще запланированные  и контролируемые КЗ, а также специальное замыкающее оборудование. Например, сварочные аппараты работают как раз на контролируемом КЗ, где требуется большая сила тока для плавки металла.

Основные причины короткого замыкания

Все многообразие причин возникновения коротких замыканий можно свести к следующим:

• Нарушение изоляции
• Внешние воздействия
• Перегрузка сети

Нарушение изоляции вызывается как естественным износом, так и внешним вмешательством. Естественное старение элементов электросети ускоряется за счет длительного теплового воздействия тока (тепловое старение изоляции), агрессивных химических сред.

Внешние воздействия могут быть вызваны грызунами, насекомыми и другими животными. Сюда же относится и человеческий фактор. Это может быть «кривой» электромонтаж, либо несоблюдение техники электробезопасности.

Намного чаще короткое замыкание вызывается перегрузкой сети из-за подключения большого количества потребителей тока. Так, если совокупная мощность одновременно включенных в бытовую сеть электроприборов превышает допустимую нагрузку на проводку, с большой вероятностью произойдет короткое замыкание, так как сила тока в такой цепи начинает превышать допустимое значение. Такое явление можно часто наблюдать в домах со старой проводкой, где провода чаще всего алюминиевые и не рассчитаны на современные мощные электроприборы.

Ток короткого замыкания

Сверхток, образующийся в результате КЗ, называется током короткого замыкания. Как только произошло короткое замыкание в цепи, ток короткого замыкания достигает максимальных значений. После того, как провода начнут греться и плавиться, ток короткого замыкания идет на спад, так как сопротивление проводов в при нагреве возрастает.

Для источников ЭДС ток короткого замыкания может быть вычислен по формуле

где

I_кз — это ток короткого замыкания, А

E — ЭДС источника питания, В

R_внутр. — внутреннее сопротивление источника ЭДС, Ом

Более подробно про ЭДС и внутреннее сопротивление читайте здесь.

Ниже на рисунке как раз изображен такой источник ЭДС  в виде автомобильного аккумулятора с замкнутыми клеммами

Внутреннее сопротивление автомобильного аккумулятора может достигать значений в доли Ома. Теперь представьте, какой ток короткого замыкания  будет течь через проводник, если закоротить им клеммы аккумулятора. Внутреннее сопротивление аккумулятора зависит от многих факторов. Возьмем среднее значение R_внутр = 0,1 Ом. Тогда ток короткого замыкания будет равен I_кз =E/R_внутр. = 12/0,1=120 Ампер. Это очень большое значение.

Виды коротких замыканий

В цепи постоянного тока

В этом случае КЗ бывает, как правило, между напряжением питания, которое чаще всего обозначается как «+», и общим проводом схемы, который соединяют с «-«. Последствия такого КЗ зависят от мощности источника питания постоянного тока. Если в автомобиле голый плюсовой провод заденет корпус автомобиля, который соединяется с «минусом» аккумулятора, то провода начнут плавится и гореть как спички, при условии если не сработает предохранитель, либо вместо него уже стоит «жучок» — самопальный предохранитель. Ниже на фото вы можете увидеть результат такого КЗ.

В цепи переменного тока

Трехфазное замыкание

Это когда три фазных провода коротнули между собой.

Трехфазное на землю

Здесь все три фазы соединены между собой, да еще и замкнуты на землю

Двухфазное

В этом случае любые две фазы замкнуты между собой

Двухфазное на землю

Любые две фазы замкнуты между собой, да еще и замкнуты на землю

Однофазное на землю

Однофазное на ноль

Эти две ситуации чаще всего бывают в ваших квартирах и домах, так как к простым потребителям идет два провода: фаза и ноль.

В трехфазных сетях наиболее часто происходит однофазное замыкание на землю —  60-70% всех коротких замыканий. Двухфазные КЗ составляют 20-25%. Двойное замыкание фаз на землю происходит в электросетях с изолированной нейтралью и составляет 10-15% всех случаев. До 3-5% занимают трехфазные КЗ, при которых происходит нарушение изоляции между всеми тремя фазами.

В электрических двигателях короткое замыкание чаще всего возникает между обмотками двигателя и его корпусом.

Последствия короткого замыкания

Во время КЗ температура в зоне контакта возрастает до нескольких тысяч градусов. Помимо воспламенения изоляции, расплавления и механических повреждений выключателей и розеток и возгорания проводки, следствием замыкания может стать выход из строя компьютерного и телекоммуникационного оборудования и линий связи, которые находятся рядом, вследствие сильного электромагнитного воздействия.

Но падение напряжения и выход из строя оборудования — не самое опасное последствие. Нередко короткие замыкания становятся причиной разрушительных пожаров, зачастую с человеческими жертвами и огромными экономическими потерями.

Из-за удаленности и большого сопротивления до места замыкания защитное оборудование может не сработать. Бывают ситуации, когда ток недостаточен для срабатывания защиты и отключения напряжения, но в месте КЗ его вполне хватает для расплавления проводов и возникновения источников возгорания. Поэтому, токи коротких замыканий очень важны для расчетов аварийных режимов работы.

Меры, исключающие короткое замыкание

Еще на заре развития электротехники появились плавкие предохранители. Принцип действия подобной защиты очень прост: под влиянием теплового действия тока предохранитель разрушается, тем самым размыкая цепь. Предохранители наиболее часто используются в бытовых электросетях и бытовых электроприборах, электрическом оборудовании транспортных средств и промышленном электрооборудовании до 1000 В. Встречаются они и в цепях с высоковольтным оборудованием.

Вот такие предохранители используются в цепях с малыми токами

вот такие плавкие предохранители вы можете увидеть в автомобилях

А вот эти большие предохранители используются в промышленности, и они уже рассчитаны на очень большие значения токов

Более сложную конструкцию имеют автоматические выключатели, оснащенные электромагнитными и/или тепловыми датчиками. Ниже на фото однофазный автоматический выключатель, а справа — трехфазный

Их принцип действия основан на размыкании цепи при превышении допустимых значений силы тока.

В быту мы чаще всего сталкиваемся со следующими устройствами защиты электросети:

• Плавкие предохранители (применяются в том числе в бытовых электроприборах).
• Автоматические выключатели.
• Стабилизаторы напряжения.
• Устройства дифференциального тока.

Все вышеперечисленное защитное оборудование относится к устройствам вторичной защиты, действующим по инерционному принципу. На вводе бытовых электросетей наиболее часто устанавливаются автоматические защитные устройства, действующие по адаптивному принципу. Такие устройства можно увидеть возле счетчиков электроэнергии квартир, коттеджей, офисов.

В высоковольтных сетях защита чаще обеспечивается:

• Устройствами релейной защиты и другим отключающим оборудованием.
• Понижающими трансформаторами.
• Распараллеливанием цепей.
• Токоограничивающими реакторами.

Большинства коротких замыканий можно избежать, если устранить основные причины их возникновения: своевременно ремонтировать или заменять изношенное оборудование, исключить вредные воздействия человека. Не допускать неправильных действий при монтажных и ремонтных работах, соблюдать СНИПы и правила техники безопасности.

Короткое замыкание: научная деятельность в области физики и электричества

Ток, протекающий по проводу, нагревает провод. Длина провода влияет на его сопротивление, которое определяет, какой ток протекает по проводу и насколько он нагревается.

Примечание. Электричество может сильно нагреть! Провода в этой закуске могут сильно нагреться, так что будьте осторожны.

---

Тема:

Инженерия и технологии

Реальные проблемы и решения

Physics

Electricity & Magnetism

Heat & Temperature

Keywords:

circuit

current

NGSS and EP&Cs:

PS

PS1

PS3

ETS

ETS1

CCCs

Cause and Эффект

Энергия и материя

Структура и функция

---

---

Инструменты и материалы

Примечание о материалах для этой закуски: плетеная медная проволока и алюминиевая проволока здесь не подойдут. Железная проволока может работать, но обычно недоступна. Обязательно держитесь подальше от проволоки с пластиковым покрытием, которая может обжечься, если нагреется.

• Отрезок медного провода с зажимами типа «крокодил», прикрепленными к каждому концу (или тестовый провод) из любого магазина электроники.
• Свежий аккумулятор для фонаря на 6 или 12 вольт.
• Очень тонкая стальная проволока длиной от 5 до 6 дюймов (от 13 до 15 см), полученная путем отделения одной жилы от обычной плетеной оцинкованной проволоки для подвешивания картин.

---

Сборка

1. Присоедините один конец зажима к одной из клемм аккумулятора.
2. Присоедините один конец тонкой стальной проволоки к другой клемме.
3. Присоедините другой конец зажима к другому концу стальной проволоки, поместив зажим как можно дальше от клеммы. (Нажмите на схему ниже, чтобы увеличить ее.)


---

Действия и уведомления

Понаблюдайте, что происходит со стальной проволокой после того, как вы подсоедините зажим. Переместите зажим на стальной проволоке немного ближе к аккумулятору и посмотрите, что произойдет. Продолжайте приближать поводок, пока не увидите окончательный драматический результат. (Будьте осторожны! Стальная проволока сильно нагревается!)

---

Что происходит?

Тонкая стальная проволока является хорошим проводником электричества, но не таким хорошим, как медная проволока, которая намеренно выбрана так, чтобы иметь очень низкое сопротивление. Таким образом, большая часть сопротивления цепи находится в стальной проволоке.

Когда вы подсоединяете зажим к стальной проволоке, напряжение батареи выталкивает электроны через цепь, преодолевая сопротивление стальной проволоки, в результате чего стальная проволока нагревается. По мере приближения зажима к аккумулятору сопротивление стальной проволоки уменьшается. Поскольку одно и то же напряжение прикладывается к меньшему сопротивлению, течет больший ток, и провод сильнее нагревается. В конце концов, когда вы делаете стальную проволоку достаточно короткой, по ней течет такой сильный ток, что он расплавляет проволоку. Даже медный провод нагревается.

В обычной электрической цепи электрический ток питает такие устройства, как холодильник или телевизор. Каждый такой прибор имеет определенное сопротивление протеканию тока, которое не позволяет току достигать очень больших значений. Короткое замыкание происходит, когда ток находит способ обойти устройство по пути с небольшим сопротивлением или вообще без сопротивления, например, когда изношенная изоляция оголяет провод и позволяет ему касаться корпуса устройства, поэтому ток может течь прямо.

на землю. В этой ситуации может возникнуть очень большой ток, производящий много тепла и опасность пожара.

Хотя сегодня в домах вместо предохранителей часто стоят автоматические выключатели, предохранители все еще есть. Плавкий предохранитель содержит тонкую полоску проволоки, чем-то напоминающую тонкую стальную проволоку в нашем эксперименте. Ток, который идет к приборам, также должен проходить через эту полоску провода. Если происходит короткое замыкание или даже если к одному проводу подключается слишком много приборов, так что течет слишком большой ток, провод в предохранителе быстро нагревается и плавится, разрывая цепь и предотвращая возгорание.

---

Дальше

Попробуйте эту закуску с кусочками алюминиевой фольги шириной 1/4 дюйма (6 мм) и длиной 6 дюймов (15 см) вместо тонкой стальной проволоки. Обратите внимание на яркие цвета слоев оксида алюминия, образующихся при нагревании алюминия.

---

Похожие закуски

Пункт Кюри

Когда кусок железа становится слишком горячим, он теряет притяжение к магниту.

Схемный верстак

Узнайте о простых схемах на плате, которую вы сами сделаете.

---

Эта работа находится под лицензией Creative Commons Attribution-NonCommercial-ShareAlike 4.0 International License.

Атрибуция: Педагогический институт Exploratorium

Схема короткого замыкания: полное руководство

Знания

Знайте все о схеме короткого замыкания

В современном электронном мире мы часто слышим, как люди используют термин «короткое замыкание», но что он означает? В этой статье мы дадим определение коротким замыканиям, обсудим их причины, а также покажем, как рисовать их диаграммы.

Что такое короткое замыкание?

Короткое замыкание

— это электрическая цепь, в которой ток между двумя узлами проходит по непреднамеренному пути с очень низким сопротивлением или без сопротивления. Обычно это происходит, когда между двумя точками цепи образуется случайное прямое соединение.

Это приводит к бесперебойному перетеканию большого количества электрической энергии из одного конца в другой, что нагревает провод и блок питания. Тепло расплавляет изоляцию и может нанести ущерб окружающей среде.

Опасности короткого замыкания

При расплавлении изоляции и соприкосновении проводов высока вероятность возгорания, взрыва или выброса вредных химических веществ из аккумуляторов и элементов. Мало того, короткое замыкание очень фатально. В поисках короткого пути ток может проходить и по телу человека (пальцы, руки и т. д. при включении выключателя).

Причины коротких замыканий

Вы можете предотвратить упомянутые выше опасности короткого замыкания, изучив его причины и противодействуя им. К короткому замыканию может привести несколько причин, но наиболее распространенными из них являются:

1. Неисправность изоляции провода цепи: Когда изоляция провода старая и повреждена, это может привести к соприкосновению горячего и нейтрального проводов, что может вызвать короткое замыкание. Изношенные провода и неизолированные скобы, гвозди и шурупы также являются причиной коротких замыканий. Кроме того, животные, такие как мыши или крысы, могут перегрызть провода и подвергнуть внутренние проводники проводов повторному короткому замыканию.
2. Неисправность проводки устройства: Еще одна причина коротких замыканий – неисправная проводка приборов. Часто в старых приборах происходит короткое замыкание в вилке, шнуре питания или электропроводке прибора. Когда прибор подключен к сети, он становится продолжением цепи. Таким образом, любые проблемы с проводкой прибора становятся проблемами цепи.
3. Ослабленные соединения проводов: Соединение между проводами может ослабнуть, что может привести к соприкосновению нейтральных и токоведущих проводов, что приведет к короткому замыканию.

Универсальное программное обеспечение для построения диаграмм

Легко создавайте более 280 типов диаграмм

Легко начинайте строить диаграммы с помощью различных шаблонов и символов

• Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
• Кроссплатформенная поддержка (Windows, Mac, Linux, Интернет)

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Mac >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Перейти на Linux >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Windows >>

Замкнутые, открытые и короткие цепи

Помимо коротких замыканий, есть еще две важные цепи: замкнутые цепи и разомкнутые цепи.

Замкнутые цепи

Замкнутая цепь — это тип цепи, которая имеет полное соединение, и ток течет по ней в виде петли. Например, когда лампочка соединена с двумя концами ячейки металлическими проводами, лампочка светится. Это означает, что цепь замкнута.

Открытые цепи

С другой стороны, разомкнутая цепь не имеет полного соединения, и ток по ней не протекает. Если провод оборван или выключатель разомкнут, лампочка не будет светиться в приведенном выше примере. Это означает, что цепь разомкнута.

Изучите несколько распространенных примеров электрических цепей.

Разница между замкнутым, разомкнутым и коротким замыканием

	Замкнутая цепь	Обрыв цепи	Короткое замыкание
Соединение проводов	Внутреннее подключение	Внешне отключен	Внешнее подключение
Поток тока	Ток течет в петле	Нет потока тока	Нет потока тока
Сопротивление	Р = 0	Р = ∞	Р = 0

Как нарисовать схему короткого замыкания?

Рисование схем коротких замыканий — простая, но немного сложная задача. Есть два способа, которыми вы можете это сделать. Вы можете нарисовать эти диаграммы вручную или использовать программное обеспечение, ориентированное на потребителя, такое как EdrawMax.

1. Вручную

Начертить схему короткого замыкания от руки очень просто. Просто следуйте инструкциям ниже.

Шаг 1: Выберите нужные символы схемы.

Шаг 2: Возьмите ручку и лист бумаги.

Шаг 3: Начните с правильного размещения символов. Нарисуйте ячейку с левой стороны и резистор с правой стороны, чтобы сделать короткое замыкание.

Шаг 4: Теперь все, что вам нужно сделать, это провести прямые линии для соединения.

Вот как должна выглядеть ваша схема.

Шаг 5: Покажите течение тока и подпишите схему.

Ваша схема короткого замыкания готова!

2. Используйте EdrawMax

Вы также можете использовать EdrawMax , чтобы сделать схему короткого замыкания. Это упрощает и ускоряет вашу задачу. Следуйте инструкциям ниже, чтобы создать короткое замыкание.

Шаг 1: Запустите EdrawMax.

Шаг 2: На панели «Базовая схема» в левой части экрана прокрутите вниз и щелкните Электротехника .

Шаг 3: В верхней части экрана вам будут предложены различные варианты. Нажмите на Basic Electrical .

Шаг 4: Нажмите на + знак, чтобы открыть холст.

Шаг 5: На панели Basic Electrical Symbols нарисуйте требуемую схему.

Шаг 6: Перейдите в «Файл» и нажмите «Сохранить как », чтобы сохранить рисунок в любом месте на вашем компьютере. Вы также можете нажать Ctrl+S, чтобы сохранить свою работу.

Используйте EdrawMax для создания принципиальных схем

Короткие замыкания , как правило, очень опасны, поскольку они могут привести к материальному ущербу и, что более важно, к человеческой жизни.
