Как выбрать стабилизатор напряжения для квартиры: Как выбрать стабилизатор напряжения для квартиры?

Как выбрать стабилизатор напряжения — Статьи — Справочник

• Главная
• Справочник
• Статьи
• Как выбрать стабилизатор напряжения

---

Основные эксплуатационные характеристики, по которым рекомендуется выбирать стабилизатор напряжения:

• диапазон входных напряжений;
• количество фаз;
• мощность стабилизатора;
• точность и скорость стабилизации напряжения;
• дополнительные функциональные возможности;
• габариты, масса.



Первоначально необходимо выяснить тип Вашей электросети – однофазная или трехфазная и исходя из этого подобрать необходимый вид прибора. Также стоит уточнить основные проблемы электропитания – постоянно пониженное или постоянно повышенное напряжение в сети либо частые скачки.

Многие модели стабилизаторов не рассчитаны на широкий диапазон входного напряжения и могут качественно отрабатывать только один вид отклонений – понижение либо скачки.

Также для выбора и подключения стабилизатора необходимо рассчитать примерную потребляемую суммарную мощность всех подключаемых к стабилизатору электроприборов. Основное условие выбора мощности стабилизатора напряжения – суммарная мощность подключаемой к нему нагрузки не должна превышать мощности самого стабилизатора (в противном случае автоматика современных стабилизаторов будет их просто отключать).

Ориентировочные значения мощности для различных приборов приведены в таблице. Точные значения можно узнать по паспортным данным.

Таблица: Ориентировочная потребляемая мощность наиболее распространённых бытовых электроприборов.

потребитель	мощность, Вт	потребитель	мощность, Вт
БЫТОВЫЕ ПРИБОРЫ		ЭЛЕКТРОИНСТРУМЕНТ
Фен для волос	450-2000	Электродрель	400-800
Утюг	500-2000	Перфоратор	600-1400
Электроплита	1100-6000	Электроточило	300-1100
Тостер	600-1500	Дисковая пила	750-1600
Кофеварка	800-1500	Электрорубанок	400-1000
Электрообогреватель	1000-2400	Электролобзик	250-700
Электрогриль	1200-2000	Шлифовальная машина	650-2200
Пылесос	400-2000	ЭЛЕКТРОПРИБОРЫ
Радио	50-250	Компрессор	750-2800
Телевизор	100-400	Водяной насос	500-900
Холодильник	150-600	Циркулярная пила	1800-2100
Электродуховка	1000-2000	Кондиционер	1000-3000
СВЧ печь	1500-2000	Электроника (плата и управления) и электронасосы газового котла	200-900
Компьютер	400-750	Электромоторы	550-3000
Электрочайник	1000-2000	Вентиляторы	750-1700
Электролампа	20-250	Газонокосилка	750-2500
Бойлер	1200-1500	Насос высокого давления	2000-2900



Также необходимо учитывать высокие пусковые токи, сопровождающие работу многих приборов оснащенных электродвигателями. Данная величина зависит от типа и конструкции электродвигателя, наличия или отсутствия устройства плавного запуска. Любой электродвигатель в момент включения потребляет энергии в несколько раз больше, чем в штатном режиме. В случае, когда в состав нагрузки входит электродвигатель, который является основным потребителем в данном устройстве (например, погружной насос, холодильник), но его пусковой ток неизвестен, то паспортную потребляемую мощность двигателя необходимо умножить минимум на 3, во избежание перегрузки стабилизатора напряжения в момент включения устройства. Большие пусковые токи могут наблюдаться и у других устройств.



Рекомендуется выбирать модель стабилизатора напряжения как минимум с 30% запасом от потребляемой мощности нагрузки. Во-первых, Вы обеспечите «щадящий» режим работы стабилизатора, тем самым увеличив его срок службы, во-вторых, создадите себе резерв мощности для подключения нового оборудования.



Настоятельно рекомендуется устанавливать стабилизатор в специально отведенном для этого месте, недоступном для детей. Стабилизатор нельзя устанавливать на чердаках, в шкафах, в закрытых нишах стен, в сырых (с повышенной влажностью воздуха) помещениях. Так же нельзя располагать стабилизатор в помещении с горючими, легковоспламеняющимися, химически активными материалами и жидкостями. При установке стабилизатора необходимо применять кабели, имеющие соответствующее сечение и изоляцию а так же обеспечить надёжное заземление его корпуса.

Мощность стабилизаторов «Эра» изначальна указана в Вт, чтобы упростить Вам выбор необходимой мощности стабилизатора. Кроме того, стабилизатор «Эра» снабжен индикатором нагрузки, который позволяет наглядно увидеть мощность подключенных к стабилизатору приборов и ее изменения – в частности — пуск электродвигателя, и тем самым предупредить нежелательные перегрузки стабилизатора.

---

Как правильно подобрать стабилизатор напряжения

Автор:
Сергей Куртов

Время прочтения: 5 мин

Дата публикации: 21-12-2022

Рейтинг статьи: (7325)

Содержание

В какой части Украины Вы бы ни жили, везде имеет место одна и та же проблема — нестабильная работа централизованной сети. Это приводит к постоянным колебаниям напряжения. К сожалению, многие не в курсе опасности, которую представляет нестабильное электропитание и принимают этот факт как должное. На самом деле, немалая часть поломок электроприборов, например компрессора холодильника, связана именно с некачественной электроэнергией, на работу с которой техника попросту не рассчитана. Вся сертифицированная в Украине бытовая техника гарантированно работает под напряжением 220В с отклонением до 10%.  Производитель не может отвечать за исправность электроприбора, на который подается, например, 190 или 250 вольт. Следовательно, Вы должны позаботиться о защите бытовой техники от некачественной электроэнергии. Именно на этом и специализируется магазин стабильного электропитания «Вольтмаркет».

Самым популярным средством борьбы с некачественной электроэнергией являются стабилизаторы напряжения. Стабилизатор напряжения — это устройство, которое принимает на входе опасную нестабильную электроэнергию, а на выходе выдает качественный безопасный сигнал, пригодный для работы бытовой техники и электроники. Рынок Украины полон самых разнообразных отечественных и импортных моделей. От выбора может закружиться голова, однако, мы выделим основные критерии, определившись с которыми масштабы поиска сузятся с сотен стабилизаторов напряжения до единиц.

1. Количество фаз

Первое, на что стоит обратить внимание при выборе стабилизатора напряжения — это тип нагрузки. Вся домашняя бытовая техника — телевизор, компьютер, холодильник — работают от однофазной сети 220В. Соответственно, если Вы выбираете стабилизатор напряжения для дома, то сужайте поиск до однофазных моделей. Специально для промышленного оборудования в каталоге интернет-магазина «Вольтмаркет» Вы сможете найти трехфазные стабилизаторы.

2. Мощность

Мощность стабилизатора напряжения — это крайне важный критерий. Если выбрать слишком слабую модель, то устройство будет регулярно «уходить в защиту» при превышении максимально допустимого тока. А купив излишне мощный стабилизатор напряжения, Вы банально переплатите за ненужные характеристики. Обычно, для квартир и небольших частных домов выбирают модели из среднего сегмента, такие как ЭЛЕКС АМПЕР 12-1/40 v2.0 или Укртехнология OPTIMUM 9000. Интернет-магазин «Вольтмаркет» осуществляет все стадии обслуживания своих клиентов: от консультации по выбору оборудования до подключения и настройки. Поэтому, если Вы не знаете, на какую мощность рассчитывать при выборе стабилизатора, обратитесь к нашим специалистам.

3. Тип стабилизации

Все особенности работы стабилизатора напряжения зависят от применяемого типа стабилизации. Самые популярные из них — это релейный, электронный и сервоприводный. Каждый обладает достоинствами и недостатками, взвесив которые Вы сможете легко и правильно выбрать стабилизатор.

• Электронные стабилизаторы напряжения являются самыми распространенными в нашей стране. Их принцип работы основан на ступенчатом тороидальном трансформаторе с множеством обмоток (ступеней), которые коммутируются полупроводниковыми тиристорами. В зависимости от выбранной ступени меняется коэффициент трансформации и, соответственно, выходное напряжения.
  К достоинствам данного типа стабилизаторов напряжения можно отнести отсутствие подвижных деталей, что делает их крайне надежными, практически бесшумную работу и высокую скорость реакции. Электронный стабилизатор реагирует на сетевые колебания в течение 20 миллисекунд, выдавая на выходе чистый сигнал. К минусам можно отнести ступенчатый принцип регулировки. Выходное напряжение меняется не плавно,а скачкообразно с разницей в одну ступень, которая, в зависимости от точности конкретной модели, в среднем составляет 5-10В. Этот недостаток никак не воспринимается холодильником и прочей бытовой техникой, отчего электронные стабилизаторы напряжения — крайне популярный выбор для дома и квартиры.

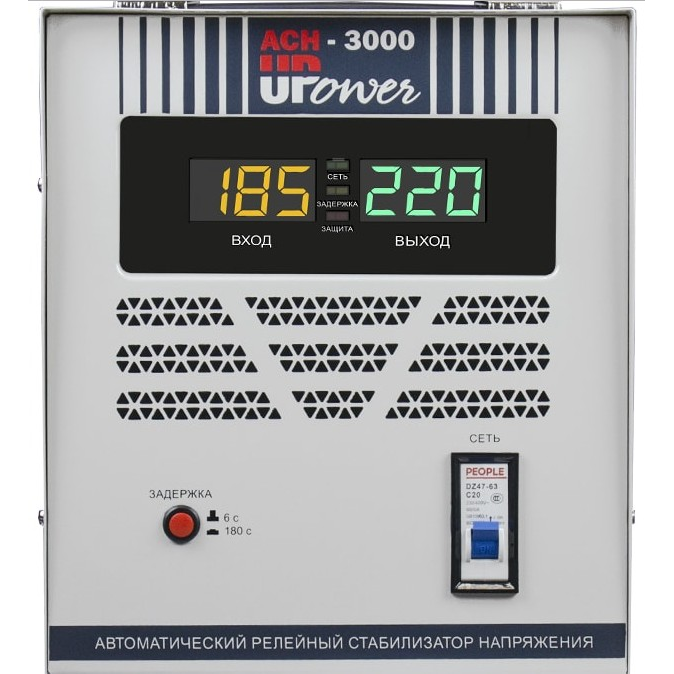

• Релейные стабилизаторы работают по тому же принципу, что и электронные, поэтому по большей части имеют те же достоинства и недостатки. Разница лишь в том, что коммутацию ступеней трансформатора производят не тиристоры, а электромагнитные реле, которые имеют меньше (но,тем не менее, тоже крайне большой) ресурс работы и издают характерный щелчок при каждом переключении. Их достоинством является самая низкая цена среди всех остальных типов, однако они постепенно уступают место электронным моделям.

• Сервоприводные, они же электромеханические стабилизаторы напряжения являются достойным конкурентом электронным моделям. Подробная информация поможет выбрать нужный. Особенностью сервопривода является то, что вместо ступени он коммутирует при помощи скользящего контакта каждый виток трансформатора. Как результат — максимально плавная регулировка напряжения и высокая точность выходного сигнала. Выбранные стабилизаторы отлично подходят для сетей, которым характерно стабильно завышенное или заниженное напряжение без резких перепадов, так как сервопривод не может мгновенно подстроиться под резкое изменение входного сигнала, как это делают электронные и релейные аналоги. Это происходит ввиду того, что при сильных колебаниях сетевого напряжения сервоприводу может потребоваться целая секунда, и даже больше, чтобы установить токопроводящий контакт в требуемое положение.

  Другим недостатком данных стабилизаторов является звук, издаваемый сервоприводом в момент вращения, поэтому их желательно подключать в отдельном помещении, например в котельной.

• Также существуют электронные бесступенчатые стабилизаторы, которые благодаря различным дополнительным схемам способны осуществлять стабилизацию электронного типа с высокой скоростью срабатывания, но без характерных для ступеней “шагов” регулирования. Основным недостатком данного типа стабилизаторов является высокая цена, отчего их затмили более дешевые аналоги, упомянутые выше.

4. Характеристики

С мощностью мы уже довольно легко определились, однако количество характеристик у отдельно взятого стабилизатора напряжения очень велико. Не стоит этого пугаться, ведь при выборе особо важными являются буквально несколько из них.

Как выбрать нужный аппарат опираясь на данный параметр? Ответ — легко! Именно он определяет, насколько выходное напряжение может отклоняться от требуемых 220В (или 380В в случае с трехфазными моделями). Стабильно высокой точностью обладают сервоприводные модели, у которых данный показатель обычно составляет 1-3%. Это просто отличный выбор для самых чувствительных электроприборов, однако домашняя бытовая техника, такая как холодильник или газовый котел, допускают отклонения до 10%, что и объясняет огромную популярность электронных стабилизаторов. Модели электронного типа в зависимости от количества ступеней стабилизации чаще всего обладают точностью 2,5-7%, чего вполне достаточно. Некоторые флагманские электронные стабилизаторы напряжения, например ЭЛЕКС ГЕРЦ 36-1/40 v3.0 благодаря наличию 36 ступеней достигают точности 1%, догнав, и уверенно обогнав сервоприводные аналоги.

Стабилизаторы напряжения не могут обеспечивать выход 220В при абсолютно любом номинале на входе. У каждой модели есть свой допустимый рабочий диапазон, на который следует обращать внимание. В наличии нашего интернет-магазина также есть особые стабилизаторы со сдвинутым в ту или иную сторону рабочим диапазоном, рассчитанные на сети, для которых характерны либо сильнейшие просадки, либо регулярные скачки напряжения. При выходе за рабочий диапазон, стабилизатор чаще всего отключает нагрузку и сообщает об аварии, поэтому данная характеристика является крайне важной при выборе конкретной модели.

Каждый стабилизатор напряжения индивидуален. Поэтому, определившись с критично важными характеристиками, Вы вышли на финишную прямую и дальнейший выбор зависит от Ваших индивидуальных предпочтений в дизайне корпуса, типе монтажа, органах управления, функционале меню и так далее.

О том как выбрать стабилизатор напряжения для газового котла читайте рекомендации в нашей статье.

При покупке стабилизатора напряжения в интернет-магазине «Вольтмаркет», Вам не стоит волноваться за подключение и настройку устройства, с этим Вам с радостью помогут наши квалифицированные специалисты. Если Вы хотите разобраться как выбрать стабилизатор напряжения, лучше всего посетите одну из наших торговых точек в Киеве или Днепре, чтобы лично ознакомиться с функционалом интересующих моделей и получить ответы на все интересующие Вас вопросы.

Ещё по теме

Стабилизатор напряжения для газового котла

Автоматический стабилизатор напряжения

Бытовые стабилизаторы напряжения

Стабилизатор напряжения для дома и квартиры

Как выбрать стабилизатор напряжения для частного дома или квартиры

Стабилизатор напряжения — устройство совершенно необходимое в каждом доме. Он также нужен на производстве, но здесь речь пойдет о бытовых стабилизаторах, предназначенных для защиты бытовой техники и оборудования от скачков напряжения и токов. Обычно напряжение в магистрали составляет 220 или 380 В при частоте 50 Гц. Но из-за различных факторов — подключения потребителей большой мощности, пиковых нагрузок в вечерние или утренние часы, аварий на ЛЭП ток может отклоняться от заданных параметров по напряжению процентов на 25 — 40 в обе стороны.

Слишком низкое, как и слишком высокое напряжение сети одинаково опасно и нежелательно для бытовой техники.

Резкие прыжки опасны вдвойне. Холодильники, телевизоры, бытовые насосы и бойлеры, компьютеры могут просто перестать работать. Могут сгореть входные цепи, сложная электроника блоков настроек, могут возникнуть другие поломки, ремонт которых достаточно дорог.

Содержание:

1. Принцип работы регулятора напряжения
2. Типы стабилизаторов напряжения
3. Как подобрать регулятор напряжения по параметрам
4. Дополнительные функции и опции
5. Особенности установки и подключения

Как работает стабилизатор напряжения

Чтобы определить какой стабилизатор напряжения для дома лучше выбрать, нужно знать основные принципы их работы, какие бывают стабилизаторы и какие важные параметры, а на что можно не обращать внимание к.

По своей сути стабилизатор представляет собой регулируемый трансформатор обратной связи. Переменный ток из линии поступает в первичную обмотку и возбуждает примерно такой же ток во вторичной обмотке, к которой подключены потребители. Если изменить число витков на первичной обмотке, то соответственно изменится и ток во вторичной, в которой число рабочих витков осталось прежним. На изменении соотношения числа витков и построена работа регулируемых трансформаторов.

Индуктивная связь очень надежна и не предусматривает прямого контакта обмоток — только через металлический сердечник. Такие трансформаторы позволяют практически мгновенно изменять параметры выходного тока, нужно только настроить управление токосъемником в зависимости от напряжения в питающей сети, чтобы при падении тока в сети во вторичной обмотке он увеличивается, а при превышении напряжения уменьшается.

В основе всех бытовых стабилизаторов лежит управляемый трансформатор. Различия в них касаются только схем управления.

Типы стабилизаторов напряжения

На рынке преобладают два типа стабилизаторов — электромеханические и электронные.

Электромеханические стабилизаторы напряжения

В электромеханических стабилизаторах ток в катушке регулируется контактным ползунком, который перемещается по поверхности, изменяя число рабочих витков. Любой, кто помнит школьный курс физики, может представить себе реостат из экспериментов на уроках. Электромеханический регулятор напряжения работает примерно так же, только ползунок перемещается не вручную, а посредством электродвигателя.

Электромеханические стабилизаторы

очень надежны и позволяют плавно изменять напряжение во вторичной обмотке. Но при своей простоте они имеют и ряд недостатков:

• как и большинство механических устройств имеют ощутимую инерционность — задержка в работе заметна невооруженным глазом;
углеродные контакты
• со временем изнашиваются и требуют замены;
• шум при работе еле слышен, но все же есть.

Перед выбором регулятора напряжения электромеханического типа необходимо сравнить быстродействие, указанное в паспорте изделия в единицах В/с. Чем лучше этот показатель, тем лучше стабилизатор для чувствительных инструментов.

Электронные стабилизаторы напряжения

Электронные стабилизаторы работают несколько иначе. Обратная связь и коммутация с помощью тиристорных , семифазных или релейных цепей , изменяющих число обмоток, присоединяемых к сети. Такие стабилизаторы работают абсолютно бесшумно, не греются и отличаются очень высокой скоростью срабатывания. Но и тут не обошлось без недостатков — электронные стабилизаторы ступенчато регулируют выходное напряжение. Хотя отличия не слишком велики, они могут внести диссонанс в работу электроники или двигателей.

Ферромагнитные регуляторы напряжения

Ферромагнитные стабилизаторы

– это устройства, которые практически не производятся для бытовых целей, хотя еще можно встретить ранние модели, которые были очень популярны десятилетия назад. Их работа основана на изменении положения ферромагнитного сердечника относительно катушек. Система очень надежная, но громоздкая и шумная. Основными недостатками являются работа только под нагрузкой и возможное искажение синусоидальной характеристики. Для современной электроники и бытовой техники они непригодны, а вот для мощных электродвигателей, ручного инструмента и сварочных аппаратов их использование вполне допустимо.

Как выбрать стабилизатор напряжения по параметрам

Есть всего несколько действительно важных параметров, характеризующих работоспособность стабилизатора и удобство его использования. Это:

• количество фаз;
мощность
• ;
• диапазон регулировок;
• скорость отклика;
• наличие защиты от перегрузок;
• способ подключения.

Какой стабилизатор напряжения выбрать для частного дома можно решить, только правильно наметив круг задач, которые он будет выполнять, рассмотрев основные характеристики в комплексе.

Стабилизатор сетевой или магистральный

По способу подключения стабилизаторы делятся на магистральные и сетевые. Первые устанавливаются на вводе электроснабжения в дом и регулируют напряжение, подаваемое на все без исключения потребители — освещение, отопление, сигнализацию, бытовые приборы. Как правило, современный дом представляет собой энергонасыщенную систему с высоким уровнем потребления электроэнергии. Поэтому мощность основных стабилизаторов начинается от 3 кВт.

Сетевые регуляторы

предназначены для защиты одного, реже двух однотипных устройств. Они подключаются к обычной розетке и являются промежуточным звеном между магистралью и потребителем. Мощность сетевых стабилизаторов относительно невелика, но в доме их может быть несколько.

Это относительно недорогие устройства, которые защищают сложное и дорогое оборудование, если нет основного стабилизатора, или нагрузка на него очень большая. Стабилизаторы сети устанавливаются как в жилых домах, так и в офисах, больницах, контактных пунктах, где работает множество высокоточного электронного оборудования, чувствительного к скачкам напряжения.

Количество фаз стабилизатора

Один из основных определяющих параметров при принятии решения о том, какой стабилизатор напряжения лучше выбрать для дома. В однофазной сети требуется стабилизатор с рекомендуемым подключением 220 В. Решить проблему стабилизации трехфазного тока можно тремя способами — купить три однофазных стабилизатора, настроить каждую фазу, установить стабилизатор только на одну фазу, к которому подключены наиболее чувствительные потребители, и установить по всему дому мощный трехфазный прибор, контролирующий напряжение.

Следует знать, что большинство бытовых стабилизаторов малой и средней мощности представляют собой три синхронизированных однофазных в общем корпусе. Для большой мощности обычно используют три трансформатора, собранных на одном сердечнике. Они надежнее и проще в настройке.

Мощность

Чтобы понять, как выбрать стабилизатор напряжения для частного дома, нужно точно знать, сколько электроэнергии потребляется в доме теоретически и практически. Первая цифра определяется очень просто – арифметически складываются мощности всех потребителей, от лампочки до глубинного насоса и сварочного аппарата в гараже. На этом рисунке показано, какая мощность требуется при одновременном включении всех устройств.

Но этот показатель не является верхним пределом – многие инструменты и устройства бытовой техники оснащены электродвигателями, потребляющими при пуске гораздо больший ток, чем при работе даже при максимальной нагрузке. Эта так называемая реактивная мощность приводит к тому, что общее потребление значительно увеличивается.

Следующим шагом мощность каждого устройства с электродвигателем, взятую в кВА (указана в паспорте), умножить на 2 и прибавить к имеющейся цифре. Затем увеличьте результат еще на 25%, на случай непредвиденных обстоятельств. После таких непростых на первый взгляд расчетов вы получите реальную мощность стабилизатора, который необходимо установить в доме.

Потребляемая мощность (Вт) популярного промышленного и строительного оборудования:

Кондиционер.
1000 — 3000 Вт.


Круговая машина.
1800–2100 Вт.


Насос высокого давления.
2000–2900 Вт.

  Электролобзик.
250 — 700 Вт.

Компрессор.
750–2800 Вт.

Электродвигатель
550 — 3000 Вт.


Дрель.
400–800 Вт.


Строгальный станок.
400 — 1000 Вт.

Циркулярная пила.
750 — 1600 Вт.

Водяной насос.
500 — 900 Вт.

Перфоратор.
900 — 1400 Вт.

Шлифовальный станок.
650 — 2200 Вт.

Потребляемая мощность (Вт) бытовых приборов:

ТВ.
100–400 Вт.

Тостер.
700 — 1500 Вт.

Холодильник.
150–600 Вт.

Электрический чайник.
1000 — 2000 Вт.

Проточный водонагреватель.
5000 — 6000 Вт.

Шайба.
1800 — 3000 Вт.

Кофеварка.
700 — 1500 Вт.

Духовка.
1000 — 2000 Вт.

Компьютер.
400–750 Вт.

Водонагреватель накопительный.
1200 — 1500 Вт.

Железо.
500 — 2000 Вт.

Пылесос.
400 — 2000 Вт.

Микроволновая печь
1000 — 2000 Вт.

Нагреватель.
1000 — 2400 Вт.

Электрическая лампа.
20 — 250 Вт.

Средняя мощность трехфазного стабилизатора одноэтажного дома с гаражом и полным набором бытовой техники едва превышает 10 кВт. Это не так много и не слишком дорого. Для двух-трехкомнатной квартиры достаточно 5 кВт, а для двухэтажного особняка нужен стабилизатор на 15 – 25 кВт.

Но при выборе стабилизатора по мощности необходимо обращать внимание и на диапазон регулировок тока по напряжению. Оно должно быть в пределах 150 – 250 В. Только в этой части линии возможных отклонений мощность стабилизатора соответствует максимально заявленной в паспорте. Если производитель указал более широкий диапазон, например 140 — 280 В — еще лучше, ваш дом будет защищен надежнее. Но при этом немного увеличивается стоимость устройства.

Но цена не главный фактор. Покупать стабилизатор с минимальным диапазоном регулировки, например 280 — 240 В, не рекомендуется, разве что как сетевой, если в доме есть общая магистраль. Такие устройства не слишком дороги, но выравнивать напряжение они могут только в узких пределах.

Для особых случаев, когда отклонения в питающей сети могут быть более 120 В (вниз), применяются сложные и дорогие стабилизаторы, способные работать в этом диапазоне. Обычно это комбинированные установки с электромеханическим и электронным регулированием, работающие параллельно. Но такая техника редко требуется, поэтому рядовому покупателю она практически не интересна.

По мощности в линейке каждого производителя есть стабилизаторы однофазные до 10 кВА и трехфазные 5 — 30 кВА. Выбрать их может любой, не обязательно профессиональный электрик, ориентируясь на приведенную выше методику расчета. Покупать стабилизаторы мощностью 35 – 100 кВА для дома или дачи не стоит. Они предназначены для установки в офисных и торговых центрах, мастерских и других объектах с большим потреблением электроэнергии. Кроме того, они массивны и дороги, а платить за избыточную мощность, которая никогда не будет использована, нецелесообразно.

Точность вывода

Ни один стабилизатор не дает ровно 220 В. Всегда есть разброс в характеристиках. Госстандарты допускают отклонения до 10% в обе стороны. Как правило, даже очень чувствительная техника, в том числе инверторы, компьютеры и устройства связи, при таком искажении параметров работают достаточно надежно. Бытовые потребители изначально были рассчитаны на такие отклонения и в эксплуатации также не создавали проблем.

По точности выходного напряжения электромеханические стабилизаторы действительно выдают 220±3%В, а электронные — 220±1%В, но зато время их реакции на порядок, а то и на два ниже. Если электронный регулятор способен изменить выходное напряжение за сотые доли секунды, то электромеханический потратит на это от 0,5 до 1-2 секунд.

Системы защиты стабилизатора

Как и трансформаторы, требуются системы защиты на всех типах стабилизаторов. Принципиальная схема и задачи у них примерно одинаковые, они срабатывают при превышении питающим током допустимых нагрузок и отключают потребителя от сети. Когда ток питания возвращается к норме, поток восстанавливается автоматически.

Стабилизатор также имеет свою эффективную систему защиты — это достаточно сложное устройство с массой электроники, чувствительной к перегрузкам по напряжению и току. При коротком замыкании в сети может произойти резкий скачок тока, способный буквально спалить цепи.

Система автозащиты отключит первичную обмотку и систему регулировки от питающего тока до восстановления ее нормальных параметров. Включение стабилизатора в работу также обычно производится в автоматическом режиме, но есть модели с ручным включением после экстренной остановки.

Дополнительные функции и опции

При рассмотрении вопроса о выборе стабилизатора напряжения для квартиры или дома нельзя упускать из виду ряд дополнительных функций, которые упрощают эксплуатацию, делают ее более безопасной и расширяют функциональные возможности установки. Часто из двух стабилизаторов одинаковой фазы, мощности и диапазона регулировки стоит выбрать тот, у которого больше функций, пусть и стоит он немного дороже.

Вольтметр и амперметр

Стабилизаторы бытовые комплектуются измерительными приборами — вольтметры обязательны, амперметры — опционально. Приборы показывают выходное напряжение после стабилизации и силу тока в каждой фазе. Если вам нужно узнать напряжение в питающей сети, то некоторые стабилизаторы предоставляют такую ​​возможность — достаточно нажать специальную кнопку и вольтметр переключится на измерение входных параметров сети. Большинство бытовых стабилизаторов снабжено аналоговыми (стрелочными) вольтметрами и амперметрами достаточно высокой точности.

Но в последнее время многие производители стабилизаторов перешли на цифровые устройства — это значительно улучшает конструкцию и, конечно же, позволяет увеличить стоимость монтажа. Хотя на точность измерения это не оказывает большого влияния, но при контроле работы бытового стабилизатора десятые и сотые доли единиц измерения особой роли не играют.

Многие стабилизаторы оснащены светодиодной сигнализацией, которая может оповещать о нормальной работе устройства, выходе из режима, критических перегрузках и других состояниях как сети, так и самого устройства. Каждый из производителей использует то количество светодиодов и их цвет, которое ему кажется наиболее удобным. Перед началом работы стабилизатора необходимо ознакомиться с номиналом каждой лампочки и режимом ее работы — свечение, мигание, частота вспышек.

Стабилизаторы работают в автоматическом режиме и возможность ручной регулировки не предусмотрена. Но приборы контроля выполняют довольно важную функцию – всегда можно определить диапазон отклонений напряжения и тока по каждой фазе и отключить потребителя, который не может работать в данных условиях. Также можно визуально контролировать общую текущую мощность в домашней сети по данным приборов контроля и формуле P = UI .

Возможность переключения задержки появления напряжения на выходе

Еще одна удобная опция — кнопка задержки выходного напряжения. Это необходимо для того, чтобы после стабилизации все цепи стабилизатора вышли в рабочий режим и подали в сеть ток с требуемыми характеристиками. Обычно для этого бытовому стабилизатору уровня требуется от 5 до 7 секунд. Но при высоком уровне энергопотребления в домашней сети этого времени может не хватить, кнопка позволяет продлить его до нескольких минут и исключить возможные фальстарты.

Режим обхода

Очень удобно, если в нем предусмотрена функция байпаса, то есть условия для протекания постоянного тока, в обход всех цепей управления и трансформаторного оборудования. Это очень удобно, когда напряжение питающего тока намного ниже допустимого диапазона работы или нужно подключить устройство, превышающее по мощности критический уровень стабилизатора. В этом случае выключатель пропускает электрический ток напрямую к потребителю, а стабилизатор находится в дежурном режиме.

Вентилятор принудительного охлаждения

Ориентировочно до мощности 10 кВА стабилизаторы охлаждаются конвекционными потоками, свободно циркулирующими через вентиляционные отверстия корпуса. Установки большей мощности оснащены принудительными вентиляторами.

Особенности установки и подключения

Как правило, подключение стабилизаторов не представляет сложности, особенно сетевых и однофазных сетей. Сетевые контроллеры подключаются к обычной домашней розетке. На их корпусе выведены такие же розетки (одна, две или больше, в зависимости от мощности), к которым можно подключить любой прибор бытового уровня.

Стабилизаторы магистрали

подключаются с помощью клеммной колодки с 5 контактами. Два – для проводов электросети, два – для входа в домашнюю сеть и один для заземления (обязательно). При установке стабилизатора рядом с точкой ввода кабельной линии в дом его можно подключить самостоятельно. Но при этом следует отключить главный рубильник (автоматический выключатель). Под напряжением крайне опасно и недопустимо подключение по всем правилам техники безопасности.

После счетчика поставить стабилизатор любой мощности. Трехфазный стабилизатор оснащен девятиконтактным блоком. Подключать его должен профессиональный электрик, используя специальные инструменты. Стабилизаторы устанавливаются на стену или на пол, в зависимости от мощности и версии.

Как правило, их эксплуатация допускается только при плюсовых температурах и нормальной влажности. При Т ≥ +40 ⁰ С может сработать теплозащита устройства, поэтому стабилизатор следует устанавливать вдали от отопительных приборов в местах, закрытых от прямых солнечных лучей.

Какой стабилизатор напряжения вы решили купить?

Отзывы об индукционных котлах отопления и их применении

Кругляк — отзывы владельцев домов и строителей

Отзывы о кроватях ИКЕА всех моделей: Мальм, Флакса, Гулливер, Бримнес, Чердачная кровать, Брусалы, Фолдал, Миннен, Тромсо, Хемнес , Мюгга, Мидал, Криттер, Лаирвик

Краска Текнос — отзывы и мнения по применению

Вам будет интересно

Стабилизатор напряжения 220 В для дома, дачи, газового котла

Электричество в наши дома поступает нестабильно. Если частота еще более-менее стабильна, то напряжение «гуляет» в значительном диапазоне. Единственное, что с этим можно сделать, это поставить стабилизатор напряжения для дома, квартиры, дачи. Тогда в вашем отдельном «кусочке» сети (если правильно подобрать электростабилизатор) все будет хорошо.

Содержание артикула

• 1 Выбор по техническим характеристикам
  • 1.1 По количеству фаз
  • 1.2 Выбор мощности
  • 1.3 Точность стабилизации
  • 1.5 Диапазон входных напряжений: предельная и рабочая 1.5 1.5 Диапазон входных напряжений: предельная и рабочая 9000
• 2 Типы, плюсы, минусы
  • 2.1 Электронный (триак)
  • 2.2 Электромеханический
  • 2.3 Феррорезонансный
  • 2.4 Инверторный
• 3 Какой стабилизатор лучше
• 4 Выбор производителя и цены

Подбор по техническим характеристикам

Чтобы выбрать стабилизатор, сначала определитесь, будете ли вы его устанавливать на весь дом/квартиру или на какое-то конкретное устройство (группу устройств) ). По идее, если есть проблемы с напряжением, лучше на вводе поставить регулятор напряжения для дома, чтобы все устройства получали гарантированно нормальное напряжение. Но такое оборудование стоит довольно больших денег — не менее 500 долларов. Так что затраты большие. Такой подход оправдан, если броски значительны, то это лучший выход, так как техника может дать сбой.

Местные и общие стабилизаторы — первое, что нужно решить

Если напряжение «гуляет» в небольших пределах и большая часть оборудования работает нормально, а проблемы есть только у части более чувствительного оборудования, есть смысл ставить локальные стабилизаторы на определенных линиях или на отдельных устройствах.

По количеству фаз

Электроснабжение в доме может быть однофазным и трехфазным. С однофазным (220 В) все понятно: нужен однофазный стабилизатор. Если в доме/квартире три фазы, возможны варианты:

Выбрать стабилизатор напряжения для дома или дачи по этому принципу несложно. Но решать обязательно.

Выбор мощности

Чтобы выбрать стабилизатор напряжения для дома, первым делом необходимо рассчитать его мощность. Самый простой способ определить это машина, которая стоит на доме или линии. Например, входной автомат стоит на 40 А. Рассчитаем мощность: 40 А * 220 В = 8,8 кВА. Чтобы агрегат не работал на пределе своих возможностей, берут запас хода 20-30%. В данном случае это будет 10-11 кВА.

Выбор мощности стабилизатора зависит от суммарной мощности сети или подключенных к ней устройств

Также рассчитывается мощность локального стабилизатора, который мы ставим на отдельное устройство. Но тут учитываем максимальный потребляемый ток (есть в характеристиках). Например, это 2,5 А. Далее считаем по описанному выше алгоритму. Но если в оборудовании есть двигатель (холодильник, например), то необходимо учитывать пусковые токи, во много раз превышающие стандартные. В этом случае рассчитанные параметры умножаются на 2 или 3.

При выборе мощности не путайте кВА с кВт. Короче говоря, 10 кВА при наличии конденсаторов и катушек индуктивности на нагрузке (то есть для реальных сетей почти всегда) не равно 10 кВт. Цифра реальной нагрузки меньше, а насколько меньше зависит от коэффициента индуктивности (может быть и в характеристиках). Для конкретного устройства посчитать все несложно – нужно умножить на коэффициент, а вот для сети сложнее. Просто если видите цифру в кВА, берите запас порядка 15-20%. Это примерно реактивная составляющая в среднем.

Точность стабилизации

Точность стабилизации показывает, насколько «плоским» будет выходное напряжение. +-5% считается приемлемым. При таком допуске отечественное оборудование работает нормально, а для импортного необходимо более стабилизированное напряжение. Итак, все стабилизаторы, имеющие точность менее +-5%, хороши, все, что хуже, лучше не покупать.

Точность стабилизации — один из первых параметров, на который следует обратить внимание

Диапазон входного напряжения: предельный и рабочий

В характеристиках две строки: максимальный диапазон входного напряжения и рабочий. Это две разные характеристики, которые представляют разные параметры устройства. Предельным диапазоном является тот, при котором устройство будет как-то регулировать напряжение. До нормального не всегда вытянет, но хоть не выключится.

Не всегда указывается максимальный диапазон, но есть рабочий

Рабочий диапазон входного напряжения — это как раз разгон, при котором прибор должен выдавать заявленные параметры (с той же точностью стабилизации).

Грузоподъемность и перегрузочная способность

Это очень важная характеристика, на которую следует обратить внимание. Нагрузочная способность показывает, какую нагрузку может «потянуть» регулятор напряжения для дома при работе на нижнем пределе. Есть модели, выдающие заявленную мощность при 220 В. То есть когда она совсем не нужна. А вот на нижнем пределе 160 В они могут работать только с половинной нагрузкой. Результат — работая на пониженном напряжении, он может сгореть. Даже если взял с запасом хода.

Нагрузочная и перегрузочная способность должны быть запрошены дополнительно. Обычно его нет в технических характеристиках.

Не менее важна перегрузочная способность. Он показывает, как долго он может работать с перегрузкой. Параметр важен даже в том случае, если вы взяли технику с хорошим запасом хода. По этому параметру можно косвенно определить качество деталей и качество сборки. Чем выше перегрузочная способность, тем надежнее оборудование.

Типы, плюсы, минусы

Стабилизаторы напряжения бывают разных типов, изготавливаются из компонентов разного типа — электромеханических, электронных. Некоторые из них имеют электромеханическое управление, некоторые — электронное. Чтобы правильно выбрать оборудование, нужно иметь представление о преимуществах и недостатках.

Существует множество типов и видов стабилизаторов напряжения для дома….

Электронные (симисторные)

Собираются на симисторах или термисторах. Имеют несколько ступеней регулирования, которые включаются/отключаются в зависимости от входного напряжения. Переключение можно производить с помощью электронного ключа (работает бесшумно, но это более дорогие модели) или электронного реле (есть звук при срабатывании).

К достоинствам электронных стабилизаторов можно отнести высокую скорость реакции (время включения одной ступени около 20 мс). Электронные ключи работают очень быстро, подключая необходимое количество ступеней коррекции или отключая их. Второй положительный момент – тихая работа. Шумит нечему — электроника работает.

Сравнение основных типов стабилизаторов

Есть и недостатки. Первая — низкая точность стабилизации. В этой категории вы не найдете моделей, выдающих напряжение с погрешностью менее 2-3%. Это просто невозможно, так как регулировка ступенчатая и погрешность достаточно высока. Второй недостаток – высокая цена. Триаки стоят дорого, а их столько же, сколько ступеней. То есть чем больше ступеней и выше точность регулировки, тем дороже будет оборудование.

Электромеханические

Собраны на основе электромагнитной катушки, по которой движется ползунок. Положение ползунка изменяется с помощью двигателя или реле. Преимуществом электромеханического стабилизатора является его низкая цена и высокая точность стабилизации. Недостатком является низкая производительность — параметры изменяются медленно. Второй недостаток – довольно громкая работа.

Моторизованные блоки работают тише, но регулировка происходит медленно. Среднее время отклика составляет 20 В за 0,5 секунды. При резких скачках прибор просто не успевает изменить напряжение. У стабилизаторов этого типа есть еще одна проблема — перенапряжение. Возникает в ситуации, когда ранее сброшенное напряжение резко приходит в норму. Стабилизатор не успевает среагировать, в результате имеем скачок на выходе, можно получить до 260 В, а это губительно для техники. Во избежание такой ситуации на выходе устанавливается защита по напряжению (автоматический выключатель), которая просто отключает питание.

Электромеханический — недорогой, надежный, но с низкой скоростью коррекции

Если электромеханический стабилизатор напряжения для дома собран на базе реле, то время срабатывания меньше, но при работе шумят, а регулировка происходит не плавно, а ступенчато. Это означает, что у них меньшая точность стабилизации. Зато нет перенапряжения и не надо думать о дополнительной защите. Чтобы не путать, эти устройства называются релейными стабилизаторами, именно так их описывают в большинстве случаев.

В электромеханических стабилизаторах напряжения для дома или квартиры есть еще один не очень приятный момент: они быстрее изнашиваются, требуют регулярного обслуживания (раз в пол года).

Феррорезонансные

Это самые громоздкие стабилизаторы. Они имеют малое время отклика, высокую надежность и устойчивость к помехам. Коэффициент стабилизации средний (порядка 3-4%), что неплохо.

Феррорезонансные стабилизаторы напряжения не пользуются большой популярностью из-за больших габаритов и веса

Но на выходе напряжение имеет искаженную форму (не синусоида), работа зависит от изменения частоты в сети, имеет большую массу и габариты. Обычно используется в качестве первой ступени стабилизации, если одно устройство не может добиться нормального напряжения.

Инвертор

Это один из видов электронных устройств, но его работа и внутреннее устройство сильно отличаются от описанных выше, поэтому данная группа рассматривается отдельно.

В инверторных стабилизаторах напряжения происходит двойное преобразование, сначала переменный ток преобразуется в постоянный, затем обратно в переменный, который подается на корректор коэффициента мощности, где стабилизируется. В итоге на выходе имеем идеальную синусоиду со стабильными параметрами.

Блок-схема инверторного стабилизатора напряжения

Инверторный стабилизатор напряжения для дома, пожалуй, лучший выбор на сегодняшний день. Вот его плюсы:

• Широкий рабочий диапазон стабилизации. Нормальный показатель от 115-290 В.
• Быстрое время отклика — задержка составляет несколько миллисекунд.
• Высокая точность стабилизации: средние значения в классе 0,5-1%.
• Выход представляет собой идеальную синусоиду, что важно для некоторых видов техники (газовые котлы, например, стиральные машины последнего поколения).
• Подавление помех любого характера.
• Малый размер и вес.

По цене это не самое дорогое оборудование — стоят примерно столько же, сколько релейные и почти в два раза ниже электронных. При этом качество преобразования инверторных блоков значительно выше.

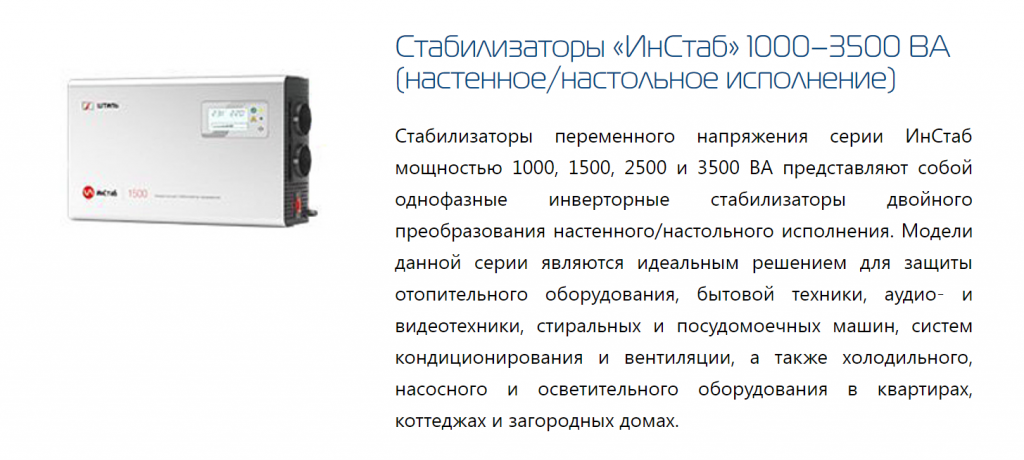

Российский производитель ШТИЛ выпускает инверторные стабилизаторы напряжения для дома и дачи

Недостаток у данного оборудования один: во время работы элементы сильно нагреваются. Для охлаждения в корпус встроены вентиляторы, которые издают тихое гудение. Если вы выбираете стабилизатор напряжения для квартиры, его обычно размещают в коридоре, чтобы было слышно шум. В частных домах вариантов выбора места установки больше, поэтому вполне можно найти такой, где шум не будет мешать.

Какой стабилизатор лучше

Нет смысла говорить, что какой-то стабилизатор лучше, а какой-то хуже. У каждого есть свои преимущества и недостатки, каждый в какой-то ситуации, при определенных требованиях — лучший выбор.

Давайте рассмотрим типичные ситуации, с которыми сталкиваются многие:

Ситуаций на самом деле очень много. Но в любом случае подбирать тип стабилизатора напряжения для дома необходимо исходя из имеющейся проблемы. Затем в выбранной категории выбрать по параметрам.

Выбор производителя и цены

Самое сложное — выбрать производителя. Стацу стоит сказать, что китайские агрегаты лучше не рассматривать. Даже с теми, что китайцы только наполовину (с вывезенным производством в Поднебесную и головным офисом в другой стране), надо быть очень осторожным. Качество не всегда стабильное.

Советы по выбору стабилизатора

Если вам не важна внешняя составляющая, обратите внимание на стабилизаторы российского или белорусского производства. Это Спокойствие и Лидер. Вполне приличные агрегаты, с не очень хорошим дизайном, но со стабильным качеством.

Если вам нужен идеальный инструмент, ищите итальянский ORTEA. У них и качество сборки, и внешний вид на высоте. Также у RESANT хорошие отзывы. Их продукт оценивается 4-4,5 по пятибалльной шкале.

Несколько примеров стабилизаторов различных типов мощностью 10-10,5 кВт с характеристиками и ценами приведены в таблице. Посмотреть на себя.

5 8.

Наименование	Тип A	Рабочее входное напряжение	Точность стабилизации	Тип размещения	Цена	Пользовательский рейтинг по 5-бальной шкале	Примечания
RUCELF SRWII-12000-L	relay	140-260V	3,5%	wall	270$	4,0
RUCELF SRFII-12000-L	реле	140-260 В	3,5%	для наружного применения	270$	5 8
Energy Hybrid SNVT-10000/1	Hybrid	144-256V	3%	Outdoor	300 $
