Как проверить напряжение в розетке мультиметром (видео)

23.01.2019 0 bogdann.tech Розетки и выключатели Электропроводка

Возможно, для кого-то станет неожиданностью, что на самом деле 220 Вольт в розетке практически не бывает. Бывают ситуации, когда напряжение скачет, а значит, это нужно вовремя обнаружить и принять меры. Для этого необходимо знать, как проверить напряжение в розетке мультиметром, чтобы узнать точные показания.

Какое напряжение в розетке?

Точнее, каким оно должно быть? На территории России наиболее распространены показатели в централизованной сети – 220 и 380 вольт, частотой 50 Гц. Допустимым отклонением, в ту или иную сторону, считается значение – 10%. То есть погрешность до 198 или 242 вольт будет нормальной.

Эти колебания могут зависеть как от большой нагрузки на сеть, от высокомощных электроприборов (обогреватели, котлы, сварочные аппараты), так и от обслуживающей электростанции. Но какой бы не была причина, рекомендуется иногда контролировать напряжение в розетке у себя дома, дабы избежать возможных неприятных последствий.

Для чего нужно мерить напряжение

Оказывается, даже незначительные, но постоянные скачки напряжения могут негативно сказываться на разного рода приборах. Особенно страдает техника с электромоторами (холодильники, кондиционеры и т. п.). Недостаточное напряжение вызывает их преждевременный износ, а избыточное может запросто вывести из строя технику с микросхемами.

Чем можно измерить?

Как было описано выше, для измерения используются специальные приборы – мультиметры. Это довольно простое в эксплуатации устройство, освоить которое, без труда сможет даже начинающий. Они бывают двух видов:

1. Стрелочные. Раньше такие модели были очень распространены, но с появлением электронных, стали потихоньку отходить на второй план. Ввиду более простой начинки и отсутствия элемента питания, они немного дешевле и менее требовательны при работе. Одной из самых популярных моделей считались, так называемые, цешки. Каждый уважающий себя электрик обладал подобным устройством. Недостатком таких приборов является неудобство снятия показаний, из-за малых размеров шкалы. Но если приноровиться, то стрелочными мультиметрами можно проводить замеры ничуть не хуже, чем электронными.
2. Электронные. Такие устройства стоят несколько дороже стрелочных, зато они более точные и удобные. К тому же у них больше дополнительных функций, например, «прозвон» проводки или проверка транзисторов. Поэтому большинство специалистов отдают предпочтение все же электронным мультиметрам.

Измеряем напряжение: пошаговая инструкция

В комплект любого мультиметра входит две вещи: сам прибор и провода с щупами. Перед тем как приступить к работе нужно правильно собрать устройство. На корпусе имеются маркированные разъемы. В отверстие с пометкой COMвставляется черный провод (всегда), красный подсоединяется ко входу с надписью VΩmA. Наличие третьего разъема с надписью 10 А свидетельствует о том, что мультиметр способен измерить силу тока до 10 ампер, а некоторые модели и до 20 А. Для таких случаев красный кабель устанавливается в этот разъем.

Провода подсоединили, теперь выбираем режим измерения. Для проверки напряжения переменного тока нужно перевести рычаг «крутилки» в поле с надписью ACVили V, выбрав положение «750» (для сетей 220 и 380 вольт). Режим с маркировкой «200» предназначен для измерения напряжения сети менее 200 вольт.

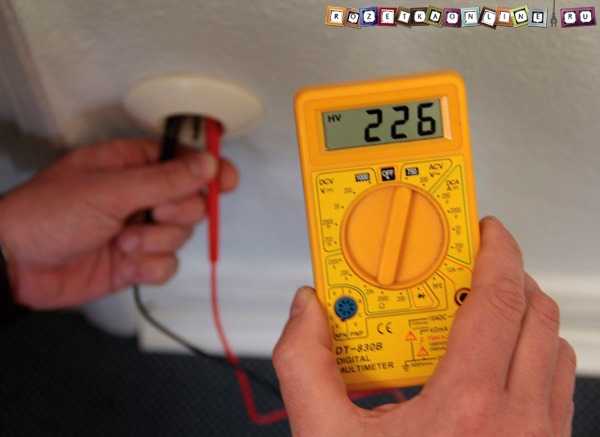

Теперь, когда все готово, вставляем щупы (держась за верхние части) в гнезда розетки и смотрим результат. При исправной проводке на табло появятся цифры с точностью до десятых долей. Теперь можно провести суточный/недельный мониторинг показаний напряжения вашей сети и узнать, имеют ли место его перепадыв течение дня.

При незначительных погрешностях и колебаниях волноваться не о чем. Ну а если показания отличаются от нормы или скачут изо дня в день, то рекомендуется принять меры в виде установки стабилизатора напряжения. Но это тема отдельной статьи.

Принцип измерения стрелочным прибором типа «цешка» такой же. После подсоединения щупов к сети смотрим на соответствующую шкалу и считываем показания.

Заключение

Итак, мы выяснили, что работа с мультиметром – это простое, а для некоторых еще и увлекательно-познавательное занятие, с которым справится даже школьник. К тому же в некоторых случаях это может сохранить «жизнь» ваших электроприборов.

bogdann.tech

Администратор сайта Electricvdele.Ru

• Next Виды, схемы подключения и критерии выбора аккумулятора для солнечных батарей
• Previous Контроллер заряда солнечных батарей: принцип работы, способы подключения и изготовления

ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ С ПОМОЩЬЮ ЦИФРОВОГО МУЛЬТИМЕТРА

НОВОСТИ Главная Введение Урок-1 Урок-2 Урок-3 Урок-4 Урок-5 Урок-6 Урок-7 Урок-8 Урок-9 Урок-10 Транзисторные УНЧ Ламповые УНЧ-УМ Мультивибратор Схемы начинающим Начинающим Радио КВ — УКВ Диоды Стабилитроны Маркировка Резисторы-Конденсаторы Диоды Стабилитроны Транзисторы Измерение напряжения Проверка транзистора Основы пайки Изготов. печатных плат Азбука коротких волн Приемник прямого усил. КВ-приемник начинающим Светодиодное информ. табло на PIC контроллере Программатор “ICProg 105” Осваиваем LPT порт Программирование LPT под DOS Программирование LPT под Windows Программирование LPT под WinNT Вспомогательные программы Радиолюбительский калькулятор Онлайн расчет антенн Рассчет КФ Лабораторный БП Форум Связь с автором	ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ С ПОМОЩЬЮ ЦИФРОВОГО МУЛЬТИМЕТРА Измерение переменного напряжения — исследуем трансформатор Измерение постоянного напряжения Измерение сопротивления резистора Прямой метод определения сопротивления добавочного резистора для микроамперметра Измерение переменного напряжения — исследуем трансформатор Для начала нужно приобрести мультиметр (например здесь). Далее приступим к измерению трансформатора. Для опытов был взят широко распространенный, среди начинающих радиолюбителей трансформатор ТВК 110 (трансформатор кадровой развертки, от ламповых черно — белых телевизоров). Этот трансформатор популярен тем что, несмотря на свою простоту, он имеет достаточную мощность, и две вторичных обмотки, включенных последовательно (не путайте именно две обмотки, а не одну обмотку со средним отводом) что достаточно для построения блоков питания с разными пределами постоянного напряжения, в том числе и регулируемых. О доступности данного трансформатора я думаю говорить излишне, хотя повторюсь. ТВК, можно взять за копейки на любой барахолке или помочь соседу, дедушке, вынести с 5 — го этажа старый телевизор на мусор и там его разобрать, я думаю он вам еще и деньги заплатит. Нужно иметь ввиду, что трансформаторы ТВК имеют несколько модификаций, поэтому величины напряжения на вторичных обмотках могут отличаться. Собственно для чего мы и будем учиться измерять напряжение. Вариант схемы трансформатора с включением вольтметра в измеряемую цепь смотрите ниже. Схема подопытного трансформатора ТВК 110. 1). Измерение переменного напряжения одной из вторичных обмоток трансформатора. Переключатель рода работы прибора, и включение в разьемы прибора щупов, должны быть в точности как на фото. В качестве фиксаторов щупов на клемах трансформатора, применяем зажимы типа «крокодил». В этом опыте видно что на одной из обмоток трансформатора 13,2 вольта, 0,2 вольта в нашем случае можно не брать в расчет, потому как каждый прибор имеет погрешность и десятые — сотые доли измерения будут для любого прибора разные. Исходя из этого можно считать что на измеряемой обмотке переменное напряжение 13 вольт, это как раз то, что нужно для блока питания предложенного в качестве практической работы в 9 — ом уроке. Запоминаем вариант включения прибора в измеряемую цепь потому как именно такой вариант вы будете часто использовать для измерения переменного напряжения величиной до 200 вольт. Для измерения сетевого переменного напряжения 220 вольт, переключатель рода работы прибора, необходимо повернуть до отметки 750. Переходим к следующему опыту. 2). Измеряем следующую обмотку. Все аналогично первому опыту, с той разницей что перебрасываем крокодилы на другие клемы трансформатора см. фото. Как видим, на этой обмотке переменное напряжение составило 21,8 вольт. Теоритически на основе этой обмотки можно зделать регулируемый БП с верхним пределом до 20 вольт. Но здесь есть одна особенность, данная обмотка расчитана на значительно меньший предельно допустимый ток, поэтому ее для лабораторного БП использовать нецелесообразно. 3). Измерям напряжение двух обмоток соединенных последовательно, см. схему ниже. Меняем расположение щупов на клемах трансформатора как на фото. Здесь мы видим, что прибор нам показывает суммарное переменное напряжение двух обмоток, что составило около 35 вольт. В отношении изготовления регулируемого блока питания с верхним пределом напряжения 35 вольт, такое включение обмоток нам тоже не подходит, все по той же причине, что максимально допустимый ток одной из обмоток довольно мал около 0,5А. Отсюда и правило: при последовательном соединении двух и более обмоток трансформатора, для достижения нужного значения напряжения и при работе трансформатора на постоянную однотипную нагрузку, обмотки должны иметь одинаковый максимально допустимый ток обмоток или что то же самое, одинаковое сечение провода всех соединяемых вторичных обмоток. Измерение постоянного напряжения В последующих опытах рассмотрим методику измерения постоянного напряжения. В этих опытах вместо диодов я буду использовать диодный мост — КЦ402. Схему подключения диодного моста и измерительного прибора см. ниже. 1). Измерение постоянного напряжения с помощью цифрового прибора. См. фото. При измерении постоянного напряжения, переключатель рода работы измерительного прибора нужно переключить в положение соответствующее измерению постоянного нпряжения. Это необходимо запомнить и в дальнейшем руководствоваться. Положительному полюсу соответствует красный щуп, отрицательному — черный Обратите особое внимание на переключатель рода работы прибора. Сейчас он находится в положении, которое соответствует измерению постоянного напряжения, с максимально допустимым верхним пределом измерения 20в. Если предполагаемое измерямое напряжение будет больше 20в, тогда переключатель рода работы ставят в положение соответствующее верхнему пределу 100в. и т.д. Если вы случайно забыли переключить прибор на больший предел измерения, то в лучшем случае он перейдет в защиту, в худшем выйдет из строя. По прибору видно, что измеренное напряжение составило 12в., хотя на вторичной обмотке трансформатора мы замеряли и было 13в., в чем дело? Фокус здесь в том, что на сопротивлении диодного моста происходит падение напряжения в 1в. Диодный мост КЦ402 составлен из диодов имеющих кремниевую структуру. Если применить германиевые диоды в диодном мосте, падение напряжения будет меньше. При проектировании БП это нужно учитывать. 2). Что же будет если переполюсовать щупы прибора? Собственно говоря в отношении прибора который мы применяем, страшного ничего не произойдет. Он так же будет измерять напряжение, только к показаниям величины напряжения, добавиться еще знак » — «, и погрешность измерений будет немного больше (правда я это сам не так давно заметил, видать все зависит от того, насколько удачно спроектированна схема компаратора и АЦП прибора). По появимшемуся знаку » — » мы можем судить, правильно ли мы подключили полюса источника питания к прибору и тем самым четко определить где в схеме минус и плюс источника питания. Это что касается цифрового прибора, а вот в стрелочном при переполюсовке возникнут проблемы, стрелка будет стремиться отклониться назад и нам будет казаться что она стоит на месте, т. к. ее движение назад ограничено. Хотя по незначительным движениям и отклонениям стрелки можно понять что прибор переполюсован и необходимо поменять щупы местами. В такой ситуации стрелочный прибор может выйти из строя. Аналогичным образом измеряется постоянное напряжение гальванического элемента (батарейка, крона) и если оно намного меньше указанного на корпусе элемента, значит ваша батарейка как в народе говорят, уже подсела или села совсем (на радиолюбительском сленге «здохла»). Измерение сопротивления резистора При измерении сопротивления резистора переключатель рода работы прибора переключают в соответствующее положение, при этом щупы остаются в тех же гнездах, см. фото. Так же положение регулятора зависит от предполагаемой величины измеряемого сопротивления резистора. Например: измеряемый резистор 130 Ом, тогда переключатель рода работы ставим в положение до 200 Ом, если резистор сопротивлением в 1к, тогда переключаем — в положение соответствующее отметке 2000 Ом. и т. д.. ПРЯМОЙ МЕТОД ОПРЕДЕЛЕНИЯ СОПРОТИВЛЕНИЯ ДОБАВОЧНОГО РЕЗИСТОРА ДЛЯ МИКРОАМПЕРМЕТРА И самая, на мой взгляд интересная тема, которая облегчит участь юных радиолюбителей желающих снабдить свой БП индикатором выходного напряжения. Здесь я попытаюсь рассказать что называется на пальцах, методику подбора добавочного резистора к любому имеющемуся в наличии микроамперметру, чтобы превратить его в вольтметр. Методика достаточно проста и даже глядя на ниже представленные фото можно без труда догадаться, что имеется ввиду. Для определения сопротивления добавочного резистора, нам понадобится: переменный резистор сопротивлением 150 — 200 Ком., желательно с линейной функциональной зависимостью (класс — а), микроамперметр который будет использоваться в БП в качестве вольтметра, и источник питания, с максимальным напряжением которое будет измерять наш так называемый вольтметр. В нашем случае это может быть самодельный БП и всем нам знакомый цифровой авометр. В моем случае в качестве вспомогательного вольтметра, использовался встроенный вольтметр лабораторного БП. См. схему, которую необходимо собрать. 1). После того как собрали выше приведенную схему, выкручиваем движок резистора в положение максимального сопротивления, после этого включаем источник напряжения (в нашем случае регулируемый БП). Если у вас БП имеет максимальное напряжение 12в, а минимальное около 1в, то это как раз тот случай, который приводится в моем примере. Далее вращением добавочного переменного резистора добиваемся максимального отклонения стрелки индикатора (максимума показания прибора), см. фото. Это и будет соответствовать напряжению 12в. 2). Далее нужно проверить показания микроамперметра в середине диапазона регулируемого напряжения БП. Выставляем выходное напряжение блока питания в середину диапазона 6в, контролируем это напряжение вспомогательным вольтметром и при этом смотрим, чтобы стрелка микроамперметра находилась приблизительно на среднем участке шкалы прибора. Это и будет соответствовать напряжению 6в. См. ниже фото. 3). И окончательная операция, это контроль минимального напряжения, т. е. уменьшаем напряжение БП до 0в, и контролируем положение стрелки микроамперметра, которая тоже должна отклониться на 0 — ноль или близко к нулю, в зависимости от того какое минимальное напряжение будет на вашем БП (в БП предложенном для практической работы в уроке — 9, минимальное напряжение будет составлять 0,5 — 1в). После того как все проделано, необходимо выпаять переменный резистор из схемы, не вращая движок, и замерять его сопротивление. Далее — остается подобрать постоянный резистор с близким по номиналу значением сопротивления и впаять в схему, либо на любую клемму микроамперметра. Нужно сказать, что такой вольтметр не будет отличаться высокой линейностью по отношению к измеряемому напряжению, но для визуального контроля вполне приемлем. Для более комфортного использования такого прибора, неплохо, было бы аккуратно разобрать микроамперметр (если это позволяет его конструктив), и отградуировать шкалу прибора под свои значения напряжений, например: 1-3-6-9-12в. Это существенно облегчит установку нужного предела напряжения при работе с БП. При разметке делений, шкала как я говорил выше, получится неравномерной, это обусловлено многими факторами. Вверх | Главная Обсудить на форуме

Как измерить напряжение мультиметром в домашних условиях

{% if result.isEmpty and result.term %}

{% if translation.search.not_found %}{{translation.search.not_found}}{% else %}К сожалению, ничего не найдено для{% endif %}  { {результат.термин | побег}}

{% endif%}

{% если ложь и результат. загрузка %}

{% еще %}

{% if result.suggestions или result.collections или result.pages %}

{% if result.suggestions %}

{{keywords_suggestions_title | побег}}

{% для предложения в result.suggestions %}
• {{suggestion.keyword | escape}}{{suggestion.count}}
{% конец для%}

{% конец%} {% if result.collections %}

{{translation.search.collections | по умолчанию: «Коллекции»}}

{% для коллекции в result.collections %}
• {{collection.title | побег}}
{% конец для%}

{% endif%}

{% endif%}

{% if result. products %}

{{products_suggestions_title}}

{% if result.term и result.isEmpty == false %} {% if translation.search.view_all_products %}{{translation.search.view_all_products}}{% else %}Просмотреть все продукты{% endif %} {% endif%}

{% if product_list_layout == ‘карусель’ %}

{% для продукта в result.products %}

{% если product.image %} {% еще %} {% endif %}

{{product.title | escape}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% еще %}

{% для продукта в result. products %}

{% если product.image %} {% еще %} {% endif %}

{{product.title | escape}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% endif%}

{% endif%}

{% endif%}

{% if translation.search.not_found %}{{translation.search.not_found }}{% else %}К сожалению, ничего не найдено для{% endif %}  {{result.term | escape}}

Как измерить напряжение мультиметром » Electronics Notes

Измерение напряжения с помощью мультиметра, цифрового (цифрового мультиметра) или аналогового несложно, но с некоторыми мерами предосторожности и советами оно может быть более точным, простым и безопасным.

---

Учебное пособие по мультиметру Включает:
Основы работы с измерительным прибором Аналоговый мультиметр Как работает аналоговый мультиметр Цифровой мультиметр цифровой мультиметр Как работает цифровой мультиметр Точность и разрешение цифрового мультиметра Как купить лучший цифровой мультиметр Как пользоваться мультиметром Измерение напряжения Текущие измерения Измерения сопротивления Проверка диодов и транзисторов Поиск неисправностей транзисторных цепей

---

Напряжение — одно из самых простых и распространенных измерений, выполняемых с помощью аналогового или цифрового мультиметра, цифрового мультиметра.

Измерения напряжения также имеют то преимущество, что их можно выполнять непосредственно на рассматриваемой цепи. В отличие от измерения тока нет необходимости вставлять измеритель в цепь — вместо этого измерения напряжения можно выполнять, непосредственно касаясь соответствующих точек цепи.

Измерения напряжения легко проводить как с аналоговыми, так и с цифровыми измерителями, и, по сути, способ проведения измерений одинаков — единственное отличие состоит в том, что один измеритель является аналоговым, а другой — цифровым. Нет никаких других методов, которые можно было бы использовать, как в случае измерения сопротивления.

Как произвести измерение напряжения – основы

При измерении напряжения учитывается разность потенциалов между двумя точками. Другими словами, они смотрят на разницу электрического давления в двух точках. В большинстве случаев напряжение измеряется между определенной точкой и землей или линией нулевого напряжения в цепи. Однако это не означает, что напряжение нельзя измерить между любыми двумя точками.

Напряжения измеряются простым размещением цифрового мультиметра между двумя точками, в которых должно быть измерено напряжение.

Как измерить напряжение с помощью цифрового мультиметра, цифрового мультиметра

Цифровые мультиметры особенно просты в использовании для измерения напряжения, которое они могут выполнять с высокой точностью.

… очень легко измерить напряжение цифровым мультиметром, цифровым мультиметром . …

1. Если на цифровом мультиметре имеются разные разъемы для разных диапазонов, например, ток, сопротивление и т. д., вставьте щупы в соответствующие гнезда на измерителе. Обычно счетчик снабжен двумя проводами, одним черным, а другим красным. Черный обычно считается отрицательным. Этот подключен к отрицательному или «общему» разъему на счетчике. Красный подключен к положительному разъему.
2. Включите счетчик
3. Установите диапазон измерителя так, чтобы он соответствовал максимальному ожидаемому значению. Примечание: некоторые цифровые мультиметры будут иметь автоматический выбор диапазона, и необходимо только выбрать допустимое напряжение. Обратите внимание, что DMMS обычно может работать как с отрицательными, так и с положительными значениями на зонде или красном проводе.
4. Сначала проверьте точку низкого напряжения — часто это может быть заземление, и на черном или заземляющем щупе может быть даже зажим типа «крокодил» или «крокодил», который можно подключить к подходящей точке заземления. Это избавляет от попыток исследовать две точки одновременно.
5. Проверьте точку с более высоким напряжением с помощью щупа на красном проводе.
6. При необходимости отрегулируйте переключатель диапазонов, чтобы получить наилучшие показания.
7. Обратите внимание на показания
8. Либо сделайте следующее показание, либо, если закончите, снимите датчики и выключите измеритель.
9. Всегда лучше возвращать переключатель диапазона измерителя в положение самого высокого доступного диапазона напряжения, так как это может предотвратить повреждение измерителя до того, как будет установлен правильный диапазон.

Как измерить напряжение аналоговым мультиметром

Аналоговые мультиметры также очень просты в использовании, но с ними может потребоваться более осторожное обращение во избежание повреждений — они не обладают полной защитой цифровых мультиметров.

… аналоговые мультиметры также могут очень легко измерять напряжение . …

1. На многих аналоговых мультиметрах есть разные разъемы для напряжения/колебания и тока. Вставьте измерительный конец щупов в необходимые гнезда. Обычно счетчик снабжен двумя проводами, одним черным, а другим красным. Черный обычно считается отрицательным. Этот подключен к отрицательному или «общему» разъему на счетчике. Красный подключен к положительному разъему. Важно убедиться, что отрицательный вывод находится в отрицательном или общем соединении.
2. Установите диапазон измерителя так, чтобы он соответствовал максимальному ожидаемому значению, и допускайте небольшое превышение, так как повреждение может быть вызвано высоким напряжением или реверсированием напряжения.
3. Постарайтесь убедиться, что положительное напряжение подается на положительный провод (насколько это возможно без фактического зондирования).
4. Сначала проверьте точку низкого напряжения – часто это может быть заземление, а на черном или заземляющем щупе может быть даже зажим типа «крокодил» или «крокодил», который можно подключить к подходящей точке заземления. Это избавляет от попыток исследовать две точки одновременно.
5. Проверьте точку с более высоким напряжением с помощью щупа на красном проводе.
6. Убедитесь, что получено положительное отклонение счетчика. Затем отрегулируйте переключатель многопользовательского диапазона, чтобы уменьшить значение диапазона. Это делается до тех пор, пока на измерителе не будет видно наибольшее отклонение, не превышающее верхнюю часть диапазона. Таким образом получаются наиболее точные показания.
7. Обратите внимание на показания
8. Либо сделайте следующее чтение, либо, если закончите, снимите датчики.
9. Всегда лучше возвращать переключатель диапазона измерителя в самый высокий доступный диапазон напряжения, так как это может предотвратить повреждение измерителя до того, как будет установлен правильный диапазон.

Советы по измерению напряжения

Несмотря на то, что измерения напряжения выполнить несложно, несколько простых советов могут сделать измерения более легкими и более точными.

• Подсоедините заземляющий провод измерителя к земле:   Часто бывает трудно удерживать два щупа, стабилизировать плату, а затем одновременно регулировать переключатель в измерителе. Также существует риск соскальзывания зонда. Чтобы упростить задачу, многие мультиметры имеют зажим типа «крокодил/крокодил».
  Зажим типа «крокодил/крокодил» можно использовать для заземления при измерении напряжения мультиметром. Его можно закрепить на подходящей точке заземления, а затем все измерения провести относительно земли. . то, что обычно требуется. Если требуется напряжение между двумя разными точками, то можно измерить каждую точку и определить разницу между ними.
• После использования вернитесь к максимальному диапазону напряжения:   На счетчиках, где диапазоны переключаются, всегда лучше вернуть переключатель в оба диапазона максимального напряжения переменного тока. Таким образом, если счетчик будет подключен до установки переключателя диапазонов, это не приведет к повреждению.
