Как замерить заряд батарейки мультиметром: Как проверить батарейку мультиметром? — самые полезные статьи в интернет-магазине радиодеталей и радиоэлектроники Electronoff

особенности и способы тестирования заряда

Пальчиковые батарейки — элементы питания многих современных приборов. Внешне такие изделия не отличить друг от друга, но технические характеристики и стоимость могут существенно отличаться. Для предотвращения неприятностей, связанных с покупкой батареек, имеющих незначительный ресурс, или совсем нерабочих, следует знать, как проверить заряд батарейки.

• Проверка батарейки мультиметром
• Как проверить количество заряда под нагрузкой
• Проверка посредством измерения силы тока
• Несколько полезных рекомендаций

Такие знания будут особо полезными, если дома скопилось много аккумуляторов — после проверки можно понять, которые из них стоит выбросить, а какими еще можно будет пользоваться в устройствах с небольшой мощностью.

Проверка батарейки мультиметром

Для обнаружения полностью неисправных элементов будет достаточно несложной проверки:

• перейти в режим мультиметра в соответствии с измерениями величины постоянного напряжения;
• предел измерений должен быть равным 20В;
• щупы прибора плотно прижать к контактам проверяемого аккумулятора и вымерять уровень напряжения;
• снять показания тестера.

Если значения, полученные после тестирования, больше 1,35В — элемент полностью исправен и может использоваться в любых приборах. Когда чуть меньше, но не менее 1,2В — его можно установить в устройства, которые не требуют большого количества энергии. При еще меньших показателях пользоваться батареями невозможно, следует отправить их на утилизацию.

Стоит отметить, что такая проверка не дает полной картины, поскольку показывается величина напряжения без нагрузок (ЭДС).

Как нагрузочный элемент может применяться обычная маленькая лампочка для карманного фонарика. Светодиодные не подойдут, так как обладают незначительным сопротивлением. Объем нагрузок должен находиться в пределах 100−200мА — такие показатели у многих современных электроприборов со средней мощностью.

Теста без нагрузок вполне достаточно, чтобы отбраковать явно непригодные для дальнейшего пользования элементы питания. Если тестер показал меньше 1,2 В, то нет смысла устраивать дополнительные проверки. Вот, собственно, самый простой вариант того, как проверить батарейку мультиметром.

Как проверить количество заряда под нагрузкой

Отобранные элементы подвергаются повторному тестированию. Необходимо разобраться, как измерить емкость аккумулятора мультиметром под нагрузкой. Порядок действий следующий:

• соединение щупов прибора с контактами тестируемого элемента;
• параллельное подсоединение нагрузочного компонента;
• подождать 30 секунд;
• отметить полученные значения.

В зависимости от полученных данных батарейки сортируются следующим образом: если результат 1,1 В и меньше, то такие изделия можно смело выбрасывать; когда значение не превышает 1,3В — можно использовать в пультах дистанционного управления. Если у элемента под нагрузкой 1,35 В и больше — он полностью исправен.

Проверка посредством измерения силы тока

Эта методика может применяться исключительно для новых элементов питания и дает возможность оценить мощность непосредственно перед покупкой. Положение прибора должно находится в зоне постоянного тока. Для получения адекватных измерений необходимо:

• тестер установить на максимальный предел измерений;
• щупы прибора плотно прижать к аккумулятору;
• через несколько секунд после того как значение тока на индикаторе остановится, убрать щупы.

Нормальные значения — это 4−6 ампер. Если значение составляет 3−3,9 ампер, то ресурс батареи снижен, но ее еще можно установить в портативной аппаратуре. Когда видите цифры 1,3−2,9 ампер — для бытовых приборов такой элемент вряд ли сгодится, но подойдет для любых совместимых пультов ДУ (необязательно телевизионных).

Несколько полезных рекомендаций

Полезные советы помогут улучшить качество использования батареек и понять, какой должна быть их утилизация:

1. Не откладывайте проверку и сортировку элементов питания, которые со временем скапливаются в доме. Если нет новых, или же их слишком мало, можно некоторое время пользоваться протестированными.
2. Если в бытовом агрегате сели аккумуляторы, то необязательно менять весь комплект. Дело в том, что садятся они не одновременно, а с помощью проверки можно будет обнаружить элементы пригодные для дальнейшей эксплуатации.
3. Не держите дома вышедшие из строя батарейки, вовремя вынимайте их из корпуса аппаратуры. Со временем из них начнет вытекать электролит, приводящий к порче ваших любимых приборов.
4. Не нужно пробовать повредить внешнюю оболочку корпуса элементов питания — жидкость, которая находится внутри (кислота либо щелочь) при попадании на кожу может вызвать химические ожоги.

Кроме того, испорченные аккумуляторы нельзя выбрасывать вместе с обычным мусором, ведь в них содержится электролит — вещество, приносящее вред окружающей среде. Сдавайте их в специальных точках, откуда они отправляются на утилизацию.

Вот и все секреты того, как проверить мультиметром емкость аккумулятора, и в каких устройствах можно применить протестированные элементы. Для проведения замеров понадобится только тестер и несколько свободных минут.

7 способов проверить батарейку — мультиметром, тестером и без прибора в домашних условиях.

Как с помощью мультиметра или тестера узнать, заряжена батарейка или нет? Как ее проверить в полевых условиях, когда под рукой вообще нет никаких приборов?

И как при этом разобраться — пора ли ее выбрасывать или она еще прослужит какое-то время? Сколько на исправном элементе питания должно быть вольт?

Нестандартные методы

В детстве самым универсальным способом проверки было попробовать батарейку на вкус. Щиплется – значит еще заряжена.

Особенно удобна в этом плане крона.

Для пальчиковых, язык нормального здорового человека не годится. Слишком далеко друг от друга разнесены плюс и минус.

Одно время довольно популярны были модели Duracell со специальной сигнальной полоской, которая показывает уровень заряда.

Достаточно было нажать на две кнопочки и полоска окрашивалась в разные цвета, демонстрируя оставшуюся емкость.

На самом деле никакую емкость она не измеряла. Данная полоса изготавливается из термокраски и меняет свой цвет в зависимости от температуры.

Паяльник не даст соврать.

Умельцы зачастую вырезали с негодных батареек этот датчик и применяли его в других целях. Сейчас подобные устройства встречаются почему-то довольно редко.

Еще одним оригинальным способом проверки является метод компаса.

Подносите компас к батарейке и проводите им вдоль корпуса. Если стрелка выстраивается строго по одной оси и не отклоняется в разные стороны, значит заряд еще есть.

Красный участок стрелы должен тянуться к минусу, белый – к плюсу.

Чем больше гуляет стрелка, тем меньше заряда осталось в банке.

Измерение остаточного напряжения

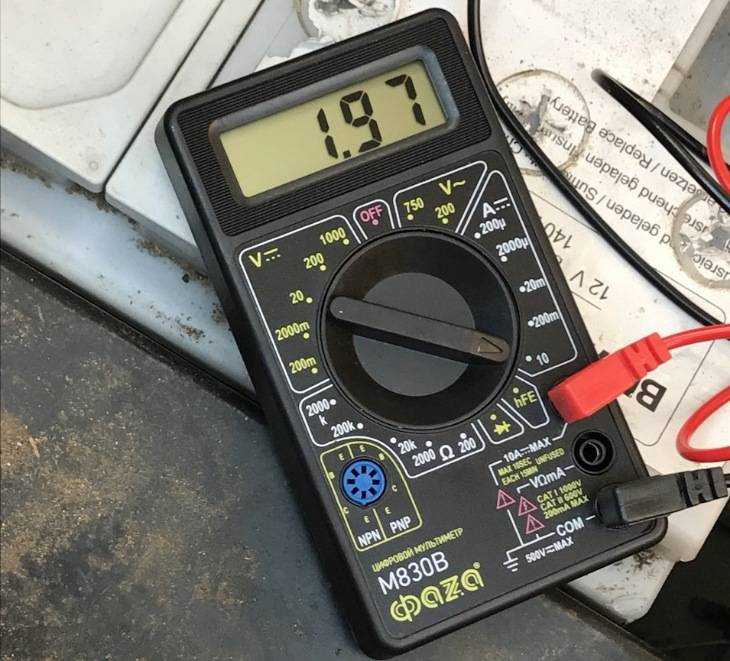

Для проверки батарейки прибором нам понадобится обычный китайский мультиметр. С его помощью нужно будет замерить напряжение на полюсах (+ и -).

Обратите внимание – на панели мультиметра есть две шкалы:

• постоянное напряжение – DCV

• переменное напряжение — ACV

Нам понадобится “постоянка”. Устанавливаете переключатель в положение 20V.

Два щупа вставляете в следующие разъемы:

• черный – в COM (общий)

• красный – в VΩmA

Находите на батарейке плюсовой и минусовой контакт и прикладываете черный щуп к минусу, а красный к плюсу.

По большому счету полярность при таких замерах существенной роли не играет.

Если перепутаете плюс и минус, то на экране просто высветятся показания с отрицательными значениями (перед цифрой будет стоять значок “минус”).

Номинальное напряжение батарейки обычно указывается на ее корпусе.

Значения, которые покажет мультиметр должны соответствовать этим данным, либо быть чуть больше.

Например, алкалиновая (щелочная) батарейка типоразмера АА (пальчиковая), имеет номинальное напряжение 1,5 вольт. На исправном и заряженном элементе мультиметр должен показать 1,5 – 1,6V.

Если батарея будет немного разряжена, то и значения будут чуть меньше чем 1,5В.

Здесь действует следующее правило:

• когда мультиметр показывает напряжение 1,35V и выше – элемент питания считается еще более-менее рабочим

Если значение меньше – от 1,2 до 1,35V, не стоит его сразу выбрасывать в мусорку. Батарейки вполне сгодятся для маломощных устройств:

• калькулятор или электронные часы

• компьютерная мышка

• пульт дистанционного управления

Можете тут же вставить их в пульт и проверить работоспособность, направив глазок в камеру смартфона. На экране телефона должен быть виден инфракрасный сигнал.

Правда современные смартфоны сплошь и рядом оснащены инфракрасным фильтром, плюс многие TV уже управляются по Wi-Fi без всякого ИФ сигнала, поэтому подобный фокус работает не всегда.

Ошибка!

Только не вставляйте два элемента питания (один хорошо заряженный, другой плохо) в одно устройство.

У них будут разные токи отдачи и в дальнейшем произойдет окисление контактов.

При напряжении менее 1,2V батарея считается прилично севшей. При 0,9V полностью разряженной.

Ее следует выкинуть или утилизировать (что в наших реалиях одно и то же).

Обратите внимание, если у вас аккумуляторные устройства и они при подобной проверке дают околонулевые значения, это однозначно говорит о том, что АКБ хлам и подлежит утилизации.

Ошибка!

Не думайте, что поставив на подзарядку вы реанимируете такую батарею и сделаете ее снова работоспособной.

Сколько заряда осталось в батарейке?

Есть грубая методика подсчета процента разряда батарейки в зависимости от ее напряжения.

Для элементов питания 1,5V нужно отнять от фактического остаточного напряжения величину в 1,1V и умножить результат на 200. В итоге вы получите примерную цифру в процентах остаточного заряда.

Например, замеры показали результат 1,45В. Отнимаем 1,45-1,1=0,35*200=70%.

В батарейке осталось 70% заряда от первоначальной величины.

При значениях 1,35В будут следующие результаты:

1,35V-1,1V=0,25*200=50% и т.п.

Для кроны в 9V нужно отнимать 6,6V и умножать результат на 33,33. Пример расчета:

Замер мультиметром=8,79В. Итого: 8,79-6,6=2,13*33,33=71%.

Как-то так. Еще раз напоминаем, что это очень грубый расчет и ориентироваться на него не стоит.

Круглые батарейки таблетки

По такому же принципу проверяется напряжение у плоских таблеток типа CR 2032. Их используют в брелках, материнских платах, электронных игрушках.

Щупы прикладываете вот таким образом и смотрите на результат.

3В – хорошая, менее 2,5В – в мусорку.

С плоскими таблетками на 1,5В (LR44, G13, A76, LR357 и т. д.) то же самое.

1,5В – хорошо, менее 1,25В – плохо.

Ошибка!

Внимание, все батарейки вне зависимости от их типоразмера, которые при проверке остаточного напряжения показали хорошие значения, могут быть неисправны при измерениях под нагрузкой!

Фактически вы замерили величину напряжение без нагрузки (ЭДС). Поэтому обязательно проверяйте двумя методами.

Измерение тока КЗ

Для следующего способа проверки переключатель мультиметра нужно установить в положение – измерение постоянного тока (10А).

Также меняется и положение щупов. Черный остается в разъеме COM, а красный переставляете в гнездо для замеров тока – 10А MAX.

Для измерения тока черный щуп прикладываете к минусу батарейки, красный – к плюсу.

Фактически при таком измерении вы закорачиваете элемент питания и подключаете его на короткое замыкание.

Чего делать не рекомендуется. Для нормального замера желательно иметь дополнительное сопротивление хотя в 10 Ом и более. Провода щупов имеют гораздо меньшее значение.

Ошибка!

Поэтому при таком способе нельзя измерять большие токи через чур долго.

Даже на дешевой китайской модели есть предупреждающая надпись (не более 10 секунд с перерывом в 15 минут).

Гальванические элементы подобного обращения не любят. Если батарея уже немного разряжена, то после нескольких таких “коротких замыканий” ее придется выбросить.

Это как в анекдоте с ежиком и спичками 😊

Идет ёжик по лесу с коробком спичек. Чиркнул одной, она пошипела и не загорелась — не годная (выбрасывает). Чиркнул другой, та тоже пошипела-подымила и не вспыхнула. Тоже не годная (выбрасывает). Чиркает третьей, та загорается. Он ее тут же тушит и говорит: — О, а эта рабочая! (и засовывает обратно в коробок).

Да и мультиметр может выйти из строя при превышении тока на особо емких банках. Чаще всего сгорает встроенный предохранитель.

Для замера тока достаточно всего пары секунд. После чего убираете щупы и запоминаете показания на табло.

На новой исправной батарейке (1,5V) ток должен быть от 4 до 6А.

Показания от 0 до 3А говорят о том, что батарейка села.

При значениях от 3 до 4А ее можно поставить в маломощные устройства.

Ошибка!

Не вздумайте таким методом проверять мощные АКБ.

Например, сборки для аккумуляторного инструмента, батареи эл.самокатов, велосипедов и уж тем более автомобильные АКБ.

Измерение под нагрузкой

Самым правильным способом является замер параметров под нагрузкой. Так называемый нагрузочный тест.

Раньше, когда еще не были распространены цифровые мультиметры, а использовались по большей части стрелочные (типа Э4304), у них у всех был специальный режим для проверки батареек 1,5В.

Ориентироваться нужно было по самой верхней шкале. Если при замыкании щупов стрелка прибора отклонялась максимально вправо – батарейка считалась исправной (держала нагрузку без особого падения напряжения).

На современных устройствах редко, но все же можно встретить подобный режим. Вот например, моделька от ProSkit.

На ней можно проверить как батарейки 1,5В, так и крону на 9В.

Есть такая функция и на некоторых электронных девайсах (тип DT830E).

Также продаются специальные тестеры нагрузочники. Как для пальчиковых элементов, так и для плоских таблеток.

Хорошо заряженный элемент 1,5V на мультиметре с функцией нагрузочника будет давать ток в 4мА, а новая крона на 9V – 25мА.

Такой тестер работает только с щелочными элементами, на литий-ионных АКБ его использовать не получится.

Фонарик

Самой простой способ проверки любого типа батареек – вставить их в заведомо исправный прибор. Чаще всего фонарик.

У него хороший ток потребления и в случае неисправности элемента питания, все сразу станет ясно-понятно.

По силе свечения лампочки или светодиода определяется ПРИМЕРНАЯ степень заряда или разряда. Для точных измерений без мультиметра не обойтись.

Через светодиод

Плоские батарейки таблетки CR2032 (3V) удобно проверять маленьким единичным светодиодом.

Достать его можно практически из любой китайской игрушки, которая моргает, светится и переливается разными цветами. Например, из машинки или куклы.

Находите на светодиоде плюсовую и минусовую ножку и касаетесь ими корпуса батарейки, вот таким образом.

Как найти на подобном светодиоде плюс и минус? Та ножка, где находится большая пластинка – это минус. Там, где маленькая – плюс.

Ошибка!

Обратите внимание, у красных светодиодов может быть наоборот!

Если перепутаете полярность, ничего конечно, не сгорит, просто светодиод не будет светится. Те батарейки, где свечение будет еле-еле, можете смело выбрасывать, даже если при замерах напряжения они показывали хорошие результаты.

При этом красный светодиод очень критичен к току. И там, где зеленый, синий и другие загорятся, красный может и не работать!

Поэтому, когда горит красный, батарейка однозначно исправная.

Тест на прыгучесть

А как отличить хорошую батарейку от разряженной, если под рукой в данный момент нет ни фонарика, ни тестера?

Элементарно. Просто ориентируйтесь насколько высоко будет отскакивать батарейка после ее падения на ровную твердую поверхность.

Новые заряженные банки после того, как вы их бросаете на твердое основание, практически не отскакивают вверх. А вот “севшие”, подпрыгивают как теннисные мячики (БУМ-БУМ-БУМ).

По высоте отскока можно попытаться определить, насколько она разряжена – наполовину или полностью.

За счет чего это происходит?

Ошибка!

Кто-то полагает, что при разряде у батарейки изменяется вес или смещается центр тяжести.

Это далеко не так. Да, по весу можно узнать о качестве новой банки.

При всех одинаковых параметрах более качественная будет весить немного больше.

Но так можно ориентироваться только при покупке и выборе новых элементов питания.

Научное объяснение

Что касается подпрыгиваний, то научное объяснение здесь следующее.

Щелочная батарейка имеет положительный анод (цинк) и отрицательный катод (диоксид марганца).

Изначально внутри нового заряженного элемента находится гелеобразная масса. При сбрасывании батарейки с высоты она амортизирует весь удар и принимает его на себя.

При постепенном разряде цинк превращается в оксид цинка (твердое вещество). Чем больше разряжена батарейка, тем больше в ней оксида цинка, который заполняет все внутреннее пространство банки.

Между частичками оксида цинка возникают мостики, напоминающие множество пружинок.

Такой химический элемент (оксид цинка) даже специально добавляют в мячики для гольфа.

Данный тест хоть и самый простой, но ориентироваться на 100% по нему не стоит. По возможности обязательно перепроверяйте полученные результаты тестером.

Дело в том, что нередко прыгучесть зависит от формы “днища” батарейки. Если оно будет плоским и идеально ровным, то и прыгать такому элементу будет проблематичнее.

В случае выпуклого основания, повышается и прыгучесть.

Более того, подобный фокус применим не ко всем батарейка. Все зависит от их начинки.

Если там изначально набор из нескольких “таблеток”, а не гелеобразная масса, то и вести себя они будут совсем иначе.

Плохо что нельзя проверить на прыгучесть аккумулятор от машины 😊 Хотя и здесь у автолюбителей есть свои оригинальные методы.

Как измерить емкость аккумулятора мультиметром| Housetechlab

Емкость аккумулятора означает максимальное количество заряда, которое можно извлечь из него при определенных условиях.

Электротехники используют миллиампер-часы, обозначаемые как мАч, для измерения срока службы батареи. Срок службы батареи можно измерить с помощью мультиметра, включая секундомер и резистор.

Резистор действует как нагрузка, секундомер измеряет время, а мультиметр измеряет оставшийся заряд. Измерение емкости батареи имеет решающее значение для любого домашнего хозяйства.

Люди используют аккумуляторы для разных целей, но в основном в автомобилях. С этими измерениями вы можете легко придумать рабочий план.

Мультиметры позволяют проверить аккумуляторы и определить уровень оставшегося заряда. Вы также можете использовать его, чтобы проверить, нужно ли вам перезаряжать автомобильный аккумулятор, чтобы избежать прискорбных сценариев, таких как невозможность запуска автомобиля.

Такие неудобства не благоприятны, особенно если вы спешите или путешествуете на большие расстояния. Например, мультиметр Fluke 117, который вы можете купить на Amazon.com, может помочь вам обнаружить аккумулятор, когда срок его службы почти истек.

Вы также можете узнать, измерив. Если вы обнаружите, что даже после зарядки оно по-прежнему показывает менее 9 вольт, вам необходимо приобрести другую батарею.

Преимущество в том, что даже если вы купите новый аккумулятор, это убережет вас от ситуации, когда ваш автомобиль сломается в глуши. В итоге даже дешевле.

Шаги по измерению емкости аккумулятора с помощью мультиметра

Мультиметры позволяют проверить аккумуляторы и определить уровень оставшегося заряда.

Вы также можете использовать его, чтобы проверить, нужно ли вам перезаряжать автомобильный аккумулятор, чтобы избежать прискорбных сценариев, таких как невозможность запуска автомобиля.

Проверка батареи измерителя

Проверьте батарею измерителя, повернув ручку в положение проверки батареи.

Если внутренняя батарея разряжена, замените ее другой.

Поместите батарею в держатель

Поместите батареи в держатель, если они подходят.

Для более крупных используйте зажимы для их соединения.

Закрепите Alligator на наконечниках измерительных щупов

Выберите подходящий резистор, убедившись, что он соответствует напряжению вашей батареи и току ее разряда.

Например, 9-вольтовая батарея потребляет до 10 мА. Рассчитайте сопротивление, получив отношение напряжения к потребляемому току в амперах.

Сброс секундомера

Секундомер предназначен для записи времени. Остальное до нуля.

Предположим, у вас есть неисправный источник секундомера для другого.

Подсоедините положительную клемму аккумулятора к выводам резистора

Установите ручку управления мультиметра в положение «Постоянный ток».

Подсоедините красный провод к неподключенному концу резистора. Подсоедините черный провод к отрицательной клемме аккумулятора. Это даст положительное чтение. Запустите секундомер.

Считывать показания секундомера через каждый час, пока ток не достигнет 70 процентов. Вычислите рейтинг вашей батареи в миллиампер-часах, умножив количество часов на начальное показание вашего мультиметра.

Заключение

Владение мультиметром дает много преимуществ, особенно если вам нужно контролировать уровень заряда батареи.

Помните о мерах предосторожности при обращении с электроприборами, и будет вам счастье.

Как измерить мАч с помощью мультиметра

Уильям Хирш / в разделе Хобби

Научитесь определять емкость аккумулятора в миллиампер-часах (мАч), чтобы узнать, сколько заряда он держит при полном заряде. Имейте в виду, что единица мАч указывает на миллиампер или одну тысячную ампера, умноженную на единицу времени часа. Это означает, что, как только емкость батареи известна, деление ее номинала в мАч на ток, потребляемый устройством в миллиамперах, дает результат, на сколько часов будет работать батарея.

Полностью зарядите тестируемый аккумулятор, если он перезаряжаемый. В противном случае используйте новую неперезаряжаемую батарею.

Включите цифровой мультиметр и переведите шкалу измерений в положение измерения постоянного тока (DC), поскольку все батареи производят постоянный ток. Настройка постоянного тока обозначается заглавной буквой «А» с прямыми линиями над ней. «А» обозначает основную единицу силы тока, ампер.

• Научитесь определять емкость аккумулятора в миллиампер-часах (мАч), чтобы узнать, сколько заряда он держит при полном заряде.

• Включите цифровой мультиметр и переведите шкалу измерений в положение измерения постоянного тока (DC), поскольку все батареи производят постоянный ток.

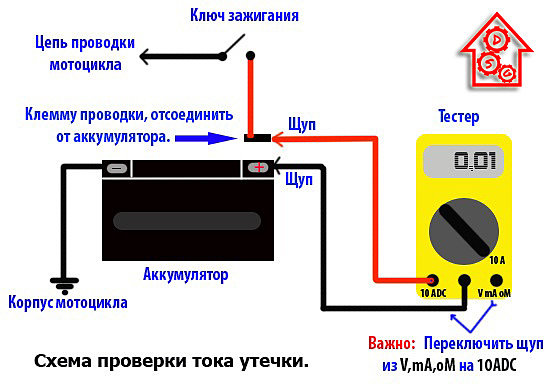

Вставьте красный щуп мультиметра в его положительный порт. Подключите черный щуп мультиметра к его отрицательному порту. Отрицательный порт может быть помечен как «COM» для общего заземления.

Подсоедините красный щуп мультиметра к отрицательной клемме аккумуляторной батареи. Подсоедините черный щуп мультиметра к положительной клемме устройства с питанием от батареи с помощью электрического провода, зачищенного с обоих концов. Соедините отрицательную клемму питаемого устройства с положительной клеммой аккумулятора с помощью куска электрического провода, зачищенного с обоих концов. Запишите текущие показания с экрана мультиметра и включите секундомер. Если показания указаны в амперах, умножьте на 1000, чтобы преобразовать в миллиампер. Например, предположим, что текущее показание составляет 200 миллиампер.

• Вставьте красный щуп мультиметра в его положительный порт.

• Подсоедините красный щуп мультиметра к отрицательной клемме аккумулятора.
