Как записывать показания счетчика: Как снять показания счетчика воды, какие цифры фиксировать

Как снять показания счетчика электроэнергии

Закон обязывает потребителей оплачивать использованную электрическую энергию в полном объеме. Расчет осуществляется с помощью специальных приборов учета — электросчетчиков. Они выпускаются в достаточно большом разнообразии моделей и модификаций. Устаревшие индукционные электрические счетчики сегодня практически не используются. В большинстве квартир, частных домов, офисов установлены современные электромеханические или электронные счетчики.

Одними из самых востребованных на рынке считаются модели торговой марки «Пульсар» производства ООО НПП «ТЕПЛОВОДОХРАН». Эти приборы учета электроэнергии демонстрируют высокую точность и надежность, имеют длительный межповерочный период (16 лет) и служат несколько десятилетий. Но, чтобы не переплачивать за пользование электроэнергией, важно не только установить качественный счетчик, но и знать, как правильно считывать его показания. Ниже пойдет речь о том, как снять показания со счетчика электроэнергии.

Рассмотрим особенности считывания показаний с приборов учета разных типов.

Считывание данных с электромеханического прибора

Одним из элементов вычислительного механизма электромеханического прибора учета электроэнергии является барабан — набор колесиков с цифрами. При поступлении сигнала на барабан — на переднюю панель выводятся соответствующие цифры. Всего их шесть: первые пять отображаются на черном фоне, последняя — на красном. Снять показания просто: нужно переписать пять «черных» цифр. Эти показания — общее количество израсходованных киловатт-часов с того момента, когда установлен счетчик. Если первые цифры на счетчике нули, их можно не записывать. Например, на передней панели отображаются показания «05012». Можно записать «5012». «Красная» цифра на счетчике — это 1/10 киловатт-час. Это показание можно округлить или не учитывать вообще.

Чтобы узнать, сколько электроэнергии было использовано, вам нужны будут показания за предыдущий отчетный период.

От текущих показаний отнимаем предыдущие, получаем расход за отчетный период. Например, показания на конец прошлого месяца — «4802», на конец текущего — «5012».

5012 – 4802 = 210 вКт*ч — это расход за отчетный месяц.

Изучив показания за несколько периодов, вы можете сделать вывод о том, насколько рационально расходуете электроэнергию, а соответственно — найти способы экономии.

Как считывать данные, если прибор обнулился

В электромеханическом счетчике объем энергии, израсходованной от нулевого показания до следующих «пяти нулей», равен 100 000 кВт*ч. Если счетчик работает достаточно долго, в один момент вы можете заметить, что он обнулился. Как посчитать расход, если почти все цифры на счетчике — нули? Вам необходимо:

• снять показания счетчика электроэнергии, записав все цифры, даже нули. Например, «00005»;
• перед этими показаниями приписать единицу — «100005»;
• найти показания за предыдущий отчетный период, например, «99887»;
• вычесть разницу между показаниями: 100 005 – 99887 = 118 кВт*ч. Это и есть расход электроэнергии за отчетный период.

Вам также может понравиться

Трехфазный счетчик электроэнергии «Пульсар 3/Т3» RS485 без кнопки

Предназначен для измерения и учета в одно- или многотарифном режиме активной или реактивной электрической энергии.

Счётчик может быть использован автономно или в составе автоматизированных систем контроля и учёта электроэнергии (АСКУЭ).

Межповерочный интервал — 16 лет;
Средний срок службы — 32 года;
Средняя наработка на отказ —  318 160 часов;
Срок службы счётчика от одной литиевой батареи — не менее 16 лет.

от 6328₽

Купить оптом

Электросчетчик «Пульсар 1Т» ЖКИ RS485 оптопорт без кнопки

Предназначен для учёта активной и реактивной энергии в 2-х проводных цепях переменного тока промышленной частоты.

Счётчик может быть использован автономно или в составе автоматизированных систем контроля и учёта электроэнергии (АСКУЭ).

Выпускаются по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012

Номер в государственном реестре средств измерений РФ: 76979-19

Межповерочный интервал — 16 лет;
Средний срок службы — 32 года;
Средняя наработка на отказ — 318 160 часов;
Срок службы счётчика от одной литиевой батареи — не менее 16 лет.

от 5482₽

Купить оптом

Электросчетчик «Пульсар 1Т» ЖКИ LoRa оптопорт без кнопки

Предназначен для учёта активной и реактивной энергии в 2-х проводных цепях переменного тока промышленной частоты.

Счётчик может быть использован автономно или в составе автоматизированных систем контроля и учёта электроэнергии (АСКУЭ).

Выпускаются по ГОСТ 31818.11-2012, ГОСТ 31819. 21-2012, ГОСТ 31819.23-2012

Номер в государственном реестре средств измерений РФ: 76979-19

Межповерочный интервал — 16 лет;

Средний срок службы — 32 года;
Средняя наработка на отказ — 318 160 часов;
Срок службы счётчика от одной литиевой батареи — не менее 16 лет.

от 2947₽

Купить оптом

Считывание данных с электронного прибора

Электронный счетчик отличается от электромеханического не только принципом работы, но и особенностями считывания показаний. Вместо барабана в электронном счетчике установлен цифровой дисплей. На экран выводятся не только показания расхода энергии, но также дата, время, параметры физических величин сети —: частота, сила тока, мощность и другие.

Электронный счетчик имеет и другие преимущества:

• возможность самому задать сценарий вывода показаний;
• наличие интегрированной памяти, в которой хранятся показания за предыдущие периоды;
• возможность дистанционной передачи показаний;
• возможность интеграции в единую систему учета и контроля данных о расходе электроэнергии.

Чтобы снять показания такого прибора, необходимо переписать цифры до запятой — это количество израсходованных киловатт-часов. Цифра на счетчике после запятой показывает 1/10 ватт*ч. Она не учитывается либо округляется. Подсчет расхода выполняется так же, как при считывании показаний электромеханического прибора. Берутся данные на конец отчетного периода, от них отнимаются показания, полученные на конец предыдущего отчетного периода.

Как считывать данные с многотарифного электросчетчика

Многотарифные счетчики «Пульсар» — эффективное решение для экономии энергии, если ее расход оплачивается по нескольким тарифам. Они позволяют вести учет энергии по четырем тарифам в двенадцати сезонах. Рассмотрим, каким образом считывать показания многотарифного счетчика электроэнергии и определять расход.

Каждый тариф обозначается на счетчике отдельной маркировкой — Т1, Т2, Т3, Т4. Переписываем показания по каждой маркировке. Например:

• Т1 — 2022 кВт;
• Т2 — 1813 кВт;
• Т3 — 1310 кВт;
• Т4 — 1045 кВт.

Далее смотрим показания по всем тарифам за предыдущий отчетный период (можно найти в памяти устройства). Например:

• Т1 — 1862 кВт;
• Т2 — 1712 кВт;
• Т3 — 1205 кВт;
• Т4 — 1000 кВт.

Данные демонстрируются автоматически. Необходимо дождаться, когда на экране появится информация по конкретному тарифу.

Следующий шаг — считаем расход электроэнергии по каждому тарифу:

• 2022 – 1862 = 160 кВт;
• 1813 – 1712 = 101 кВт;
• 1310 – 1205 = 105 кВт;
• 1045 – 1000 = 45 кВт.

Эти данные и заносятся в квитанцию.

Как считывать данные дистанционно

Передать показания счетчика удаленно можно по цифровому каналу RS-485. Для этого счетчик оснащается соответствующим модулем. В данном случае непосредственный доступ к прибору не требуется. Показания передаются на компьютер, с установленным специальным программным обеспечением, находящийся в диспетчерском пункте. Компьютер осуществляет обработку текущих данных, а также хранит показания в памяти для последующего анализа и контроля.

Проверка корректности работы электросчетчика

Потребитель может сомневаться в том, что счетчик правильно ведет учет расхода энергии. Основная причина сомнений — показания растут даже тогда, когда (как считает потребитель) отключены все приборы, потребляющие электроэнергию. Но следует учесть, что в выключенном состоянии бытовая техника обычно работает в режиме ожидания. Телевизор, микроволновка, компьютер, электрозвонок и другие приборы в минимальных количествах потребляют энергию, даже если не включены в настоящее время. Чтобы убедиться в корректности работы счетчика, нужно отключить абсолютно все оборудование от сети электропитания. Если прибор учета остановился, значит, он работает исправно.

Подсчет данных после установки нового прибора

После установки электросчетчика потребителю выдается акт, в котором фиксируются начальные показания. В расчет не принимаются «красная» цифра (после запятой в электронном счетчике), а также нули до первой значимой цифры. По завершении первого отчетного периода после установки необходимо снять показания нового счетчика. Чтобы рассчитать расход, от этого числа нужно вычесть данные, записанные в акте на момент установки. В результате получаем расход за данный период. В дальнейшем расчет ведется обычным способом — вычислением разницы между данными за текущий и предыдущий отчетный периоды.

Куда передавать данные

Снять данные о расходе электрической энергии мало. Согласно действующему законодательству, потребители обязаны передавать их в службу энергосбыта по месту проживания. Сотрудники данной службы регулярно проверяют правильность передачи данных путем поквартирного обхода и считывания информации со счетчиков.

Если потребитель не передал показания счетчика на установленную дату, оплата за потребление начисляется в соответствии с данными за предыдущий отчетный период. Если служба энергосбыта не получает данные в течение полугода, энергопотребление рассчитывается в соответствии с нормативными показателями.

На сегодняшний день разработана целая система передачи информации со счетчиков, каждый потребитель может выбрать для себя наиболее комфортный способ. Предусмотрены такие варианты:

• передача данных на бумажном носителе. Необходимо снять показания со счетчика, посетить ближайший центр службы энергосбыта, заполнить форму для текущих данных;
• через интернет. Для этого нужно зарегистрироваться на официальном портале службы энергосбыта и передать информацию через личный кабинет, не покидая дома или офиса;
• позвонить в контакт-центр службы энергосбыта. Для этого целесообразно использовать мобильное устройство или стационарный аппарат с тоновым режимом набора. Важно предварительно снять показания счетчика и следовать инструкциям, которые диктует автоответчик.

• автоматическая передача данных. Для этого необходима установка электросчетчика с одним из интерфейсов: RS485, M-Bus, PLC, GSM/GPRS, оптопорт, импульсный выход; либо имеющего встроенный радиомодуль с технологией передачи данных «Пульсар IoT» или «LoRa». В этом случае никаких действий по передаче показаний от жильца не требуется, достаточно только вовремя оплачивать счета за электроэнергию. Данный способ является самым удобным как для энергосбытовой компании, так и для жильцов.

Как рассчитывать сумму для оплаты

Многие абонентские службы избавили потребителей от необходимости самостоятельно считать оплату за энергопотребление на основании данных со счетчиков. Все, что от вас требуется, — своевременно снять показания и передать их в компанию энергосбыта. Автоматизированная система вносит данные счетчиков на лицевые счета абонентов, производит расчеты, формирует счета для оплаты. Потребитель должен только оплатить выставленный счет.

Но вы можете рассчитать сумму оплаты самостоятельно. Для этого количество использованной электрической энергии за отчетный промежуток времени умножается на действующий тариф (стоимость одного киловатт-часа энергии) в вашем регионе.

Если у вас установлен многотарифный счетчик, оплата рассчитывается по каждому тарифу путем перемножения расхода на стоимость киловатт-часа в соответствии с действующим тарифом. После этого выводится итоговая стоимость — плюсуются суммы по всем тарифам.

Сбор данных по радиоканалу «Пульсар IoT»

Сбор данных по радиоканалу «LoRa»

Сбор данных по цифровому интерфейсу RS485

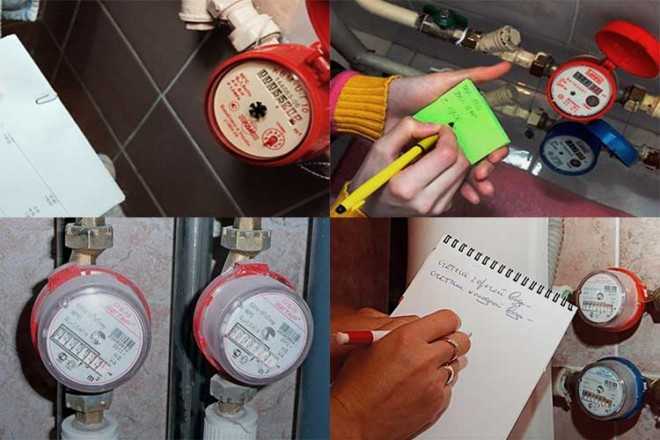

Как правильно снять показания счетчика?

Раз в месяц операцию по снятию показаний приборов учета расхода воды необходимо провести каждому. Сделать это правильно поможет подробная инструкция, разработанная УП «Минскводоканал», с конкретными примерами для основных типов приборов учета.

1. Определить местонахождение счетчиков

Приборы учета воды устанавливаются на водопроводных трубах в санузле или на кухне. Устанавливается как правило 2 прибора учета – для холодной и горячей воды, однако может быть и 1-н прибор учета (к примеру, в частных домах или в домах с газовыми колонками) или более 2-х (если учет воды по различным помещениям ведется раздельно). К приборам учета должен быть обеспечен свободный доступ.

2. Обратить внимание

Важно помнить, что, как правило, корпус прибора учета холодной воды – синий, а корпус прибора учета горячей воды – красный. Для дополнительной правильности установки необходимо открыть кран с подачей холодной воды и посмотреть, какой счетчик заработает. Аналогично следует поступить и с краном горячей водой.

Для расчета потребленного количества воды показания необходимо снимать отдельно по каждому прибору учета по всем черным цифрам и первой цифре после запятой / значению на первом круговом циферблате. Цифры до запятой (черные) показывают количество израсходованной воды в м3, значения последних цифр (красные) или показания на круговых циферблатах (в зависимости от типа счетчика) – литры израсходованной воды (1м3 = 1000л.).

Операцию по снятию показаний приборов учета следует проводить ежемесячно. Разница между показаниями прошлого месяца и показаниями текущего и будет объемом потребленной воды.

Лицевая панель прибора учета – тип 1:



Пример расчета: на текущий момент израсходовано 12 345м3 и 678 литров воды.

Данные за текущий период к подаче: 12345,6

Данные за предыдущий период (пример для расчета): 12342,0

Итого за месяц израсходовано: 12345,6 – 12342,0 = 3,6м3 воды

Лицевая панель прибора учета – тип 2:



Пример расчета: на текущий момент израсходовано 173м3 и 762 литра воды.

Данные за текущий период к подаче: 00173,7

Данные за предыдущий период (пример для расчета): 00169,1

Итого за месяц израсходовано: 00173,7 – 00169,1 = 4,6м3 воды

Лицевая панель прибора учета – тип 3:



Пример расчета: на текущий момент израсходовано 3 280м3 и 398 литров воды.

Данные за текущий период к подаче: 03280,3

Данные за предыдущий период (пример для расчета): 03269,9

Итого за месяц израсходовано: 03280,3 – 03269,9 = 10,4м3 воды

26 Окт 2016

Просмотров: 352681

Полная перепечатка текста и фотографий запрещена. Частичное цитирование разрешено при наличии гиперссылки.

ДОБАВИТЬ КОММЕНТАРИЙ

Как записывать показания счетчиков для актива

Вы можете записывать новые показания счетчиков на на странице «Ввод показаний» или с помощью REST API и файловых данных. Импорт.

При входе в новое показание счетчика:

• Новые показания счетчика должны быть записываются последовательно по дате и времени. Однако вы можете ввести историческую показания счетчика не по порядку во время коррекции данных с помощью кнопки Enter Страница чтения или REST API.

• Мы рекомендуем вам записать как минимум одно ежедневное показание счетчика для большинства активов. Если несколько чтений записано, приложение использует последнее значение дня для прогноза программа.

• Дублирование показаний счетчиков по дате и время никогда не допускаются для активных чтений.

• Новые показания счетчика должны следовать правила проверки, определенные в шаблоне счетчика. Вы можете только вставить новые показания после последнего сброса или блокировки показаний счетчика в истории

• В случае опрокидывания счетчика для Абсолютный счетчик, вы можете указать его при вводе показаний счетчика. Это ослабляет определенные проверки и позволяет записывать показания счетчика. чтение.

• В случае опрокидывания счетчика для Счетчик изменений, приложение автоматически укажет, когда происходит событие опрокидывания

• Можно записывать показания для неактивных счетчиков только в том случае, если дата считывания предшествует дате окончания счетчика.

• При вводе нового показания столбец состояния обновляется статусом «Записано», «Сброс» или «Свернуто». над. Только начальные показания будут отображать статус начальных.

Шаги для ввода нового показания счетчика

Выполните следующие шаги, чтобы ввести новый показания счетчика:

1. Откройте страницу «Активы», щелкнув ссылку «Управление активами» на панели «Задачи».

2. Найдите актив и нажмите по ссылке номер актива.

3. На странице Актив: Обзор выберите вкладка «Счетчики». На странице «Актив: счетчики» отображаются счетчики, связанные с активом.

4. На странице «Актив: счетчики» щелкните кнопку «Войти в чтение».

5. По умолчанию кнопка ввода показаний страница отображает только активные счетчики. Для отображения всех счетчиков, включая неактивные счетчики, в раскрывающемся списке Показать выберите: Все счетчики.

6. Для конкретного счетчика выберите из или введите значения в следующие поля:

   Поле	Описание
   Новое чтение	Введите новое значение показания счетчика.
   Переворот	Установите флажок, чтобы указать, что новый счетчик чтение вызвало опрокидывание. Это поле применимо только для счетчик абсолютного восходящего типа.
   Дата чтения	Введите дату записи показаний счетчика.
   Комментарии	Введите комментарий к новым показаниям счетчика.

7. Нажмите кнопку Сохранить или Сохранить и Кнопка закрытия.

8. Чистое изменение, отображаемое чтение, Затем для счетчика рассчитываются значения показаний за весь срок службы. чтение. Для исторического чтения все последующие активные чтения строки будут иметь чистое изменение, отображаемое чтение и срок службы до даты Значения чтения пересчитываются на основе вновь вставленной строки чтения.

Валидации во время ввода нового счетчика Чтение

Во время записи нового показания счетчика, существуют определенные проверки, которые управляются счетчиком шаблон. Тип счетчика, тип показаний и направление, определенные в шаблон счетчика определяет правила проверки. Отображенное чистое изменение Значения Reading и Life-to-Date Reading также рассчитываются на основе на тип счетчика, тип показаний и направление, определенное в счетчике шаблон.

В следующей таблице обсуждается шаблон счетчика комбинации и их соответствующие подтверждения на момент ввода новое значение показания счетчика:

Тип счетчика	Тип чтения	Направление	Валидации
Непрерывный	Абсолют	По возрастанию	Дата и время нового чтения должны быть позже, чем или равно дате и времени последнего чтения. Новое значение показания должно быть больше или равно до последнего считываемого значения.
Непрерывный	Абсолют	По убыванию	Дата и время нового чтения должны быть позже, чем или равно дате и времени последнего чтения. Новое значение показания должно быть меньше или равно до последнего считываемого значения.
Непрерывный	Изменить	По возрастанию	Дата и время нового чтения должны быть позже, чем или равно дате и времени последнего чтения. Новое значение показания должно быть больше или равно до последнего считываемого значения. Новое значение показаний также может быть подтверждено против минимального и максимального порогов чтения.
Непрерывный	Изменить	По убыванию	Дата и время нового чтения должны быть позже, чем или равно дате и времени последнего чтения. Новое значение показания должно быть больше или равно до последнего считываемого значения. Новое значение показаний также может быть подтверждено против минимального и максимального порогов чтения.
Манометр	Абсолют	двунаправленный	Дата и время нового чтения должны быть позже, чем или равно дате и времени последнего чтения. Новое значение показания проверяется на соответствие минимальному и максимальные пороги чтения.

Чистое изменение рассчитывается как разница между текущим и последним отображаемым значением показания счетчика. Для счетчика изменений это значение совпадает со значением показания. Для абсолютного измерителя это значение указывает дельту между чтения по истории.

Отображаемое значение представляет собой текущее значение это показано на физическом счетчике. Это значение совпадает со значением Life-to-Date. Считывание значения до момента сброса счетчика или обнаружения событие опрокидывания. Для счетчика изменений это значение рассчитывается по формуле добавление текущего значения Net Change к предыдущему отображаемому показателю ценность. Для абсолютного измерителя это значение всегда совпадает с значение чтения.

Значение Life-to-Date Reading представляет собой кумулятивный значение показания счетчика активов, независимо от сброса или опрокидывания События.

В следующей таблице обсуждается шаблон счетчика комбинаций и расчет их соответствующего срока службы:

Тип счетчика	Тип чтения	Направление	Показания за весь срок службы
Непрерывный	Абсолют	По возрастанию	Текущее значение срока службы обычно равно новому значению показаний и отображаемому значению показаний. Это рассчитывается путем добавления текущего значения Net Change к предыдущему Жизненная ценность чтения. В виде исключения чтение Life-to-Date значение не равно новому показателю и отображаемому показателю значение, если во время считывания показаний счетчика происходит событие сброса или опрокидывания вход.
Непрерывный	Абсолют	По убыванию	Текущее значение срока службы равно новое значение показания и отображаемое значение показания.
Непрерывный	Изменить	По возрастанию	Текущее значение срока службы рассчитывается путем добавления нового значения показания к предыдущему значению Life-to-Date Reading. ценность. Оно будет равно отображаемому показателю, если только не будет выполнен сброс. или событие опрокидывания происходит во время записи показаний счетчика
Непрерывный	Изменить	По убыванию	Текущее значение срока службы рассчитывается путем вычитания нового значения показания из предыдущего срока службы Значение чтения. Если будет равно отображаемому значению чтения.
Манометр	Абсолют	двунаправленный	Текущее значение срока службы равно новое значение показания и отображаемое значение показания.

Как считывать показания счетчиков электроэнергии и природного газа в жилых домах

Энергосбережение


Вы можете считывать данные со своих счетчиков, чтобы контролировать потребление электроэнергии или газа. В течение отопительного сезона потребление энергии следует сравнивать с количеством градусо-дней отопления за тот же период времени; в сезон охлаждения сравните потребление энергии с количеством градусо-дней охлаждения.

Градусо-дни отопления и охлаждения являются простой мерой влияния погоды на ваши потребности в энергии: при использовании средней температуры за каждый день каждый градус Фаренгейта ниже 65°F считается за один градусо-день отопления, а каждый градус Фаренгейта выше 65 °F считается за один градусо-день охлаждения. Ваше использование отопления и охлаждения должно быть пропорционально количеству градусо-дней отопления и охлаждения за рассматриваемый период времени. Можно сравнить с аналогичным периодом прошлого года.

Вы также можете связаться с местными коммунальными службами для получения дополнительной информации о показаниях счетчика. Если ежемесячная информация достаточно хороша, ваши счета за коммунальные услуги могут содержать всю необходимую информацию. Просто убедитесь, что счета основаны на фактических, а не расчетных показаниях счетчиков, и помните, когда были сняты показания счетчика, потому что период времени между показаниями может варьироваться. Свяжитесь с местной коммунальной службой, если вы не уверены в этом.

Электрические счетчики

Электромеханический электросчетчик на стене дома. | Фото предоставлено © iStockphoto/epantha

Основной единицей измерения электроэнергии является ватт. Одна тысяча ватт называется киловаттом. Если вы используете тысячу ватт энергии в час, вы используете киловатт-час (кВтч). Ваша электроэнергетическая компания выставляет вам счета за кВтч.

Стандартный электросчетчик представляет собой устройство, похожее на часы, приводимое в действие электричеством, проходящим через него. Когда дом получает ток от линий электропередач, набор маленьких шестерен внутри счетчика движется. Количество оборотов записывается циферблатами, которые вы можете видеть на лицевой стороне счетчика. Скорость вращения зависит от количества потребляемого тока — чем больше энергии потребляется в любой момент, тем быстрее будут вращаться шестерни.

При считывании показаний электросчетчика прочтите и запишите цифры, как показано на циферблатах от  справа налево . Когда указатель находится прямо на цифре, посмотрите на циферблат справа. Если он преодолел ноль, используйте следующее большее число. Если он не преодолел ноль, используйте меньшее число. Запишите показанные числа, сначала записав значение шкалы справа от себя, а остальные по мере приближения к ним. Если стрелка циферблата находится между двумя цифрами, используйте меньшую из двух цифр.

Счетчики природного газа

Счетчик природного газа на дом. | Фото любезно предоставлено ©iStockphoto/fstockfoto

Природный газ обычно измеряется в кубических футах, а счета выставляются в тысячах кубических футов (MCF) или сотнях кубических футов (CCF). Вам также может быть выставлен счет по терме, что примерно равно CCF или 100 кубическим футам. Для измерения количества электроэнергии или газа, которое вы используете, коммунальное предприятие устанавливает счетчик между входящими линиями электроэнергии или газа и точкой распределения в доме.

Газовый счетчик приводится в действие силой движущегося газа в трубе, а также быстрее вращается по мере увеличения расхода. Каждый раз, когда циферблат с более низким значением делает один полный оборот, указатель на циферблате с более высоким значением перемещается вперед на одну цифру.

При считывании показаний газового счетчика прочитайте и запишите цифры, как показано на циферблатах слева направо (напротив электрического счетчика).
