Каким цветом обозначаются земля, фаза и ноль
Всем нам периодически приходится сталкиваться с проблемами, связанными с неисправностью проводки и порой даже ремонтировать её самостоятельно.
Но прежде чем приступать к столь увлекательному и порой необходимому делу, неплохо было бы понять, с чем придётся работать. Для начала давайте разберёмся, что такое земля, фаза и ноль.
Определение 1
Фаза – это провод, в котором есть ток и напряжение.
Такое название этого провода обусловлено тем, что ток к нам в квартиры подаётся переменный трёхфазовый с электрических подстанций, фазой в этом случае называется аргумент, определяющий начальное положение колебательного процесса.
Так как в нашей стране обычно используется трёхфазная система электроснабжения, то фазовый угол между ЭДС одинаковой частоты составляет $120°$, а частота тока – $50$ Гц.
В США же, например, напряжение составляет около $120$ Вольт, а частота тока при этом $60$ Гц.
Определение 2
Ноль – это провод, по которому остаточный ток течёт назад в замкнутом контуре, так как ток способен течь только по замкнутым контурам.
Именно благодаря нулевому проводу происходит выравнивание напряжений между фазами.
В России в обычных домах напряжение между фазовым и нулевым проводом чаще всего около $220$ В. Для обозначения нулевого провода на схемах используют букву $N$, если же нулевой провод одновременно выполняет функцию нулевого защитного провода, то на схеме он может быть обозначен аббревиатурой $PEN$.
Определение 3
Земля – это провод, через который производится отвод с нулевого провода остаточного тока в землю.
Земля используется во избежание коротких замыканий и ударов током в случае возникновения каких-либо неполадок в системе. В квартиру обязательно должен быть проведён нулевой провод от внешнего к ней источника тока.
Рисунок 1. Обозначение фазы на электрических схемах
Как обозначается земля, фаза и ноль на электрической схеме
Наиболее часто на схемах фаза обознается буквой $L$, тогда как ноль обозначается буквой $N$, а заземление — по-разному в зависимости от происхождения источника схемы.
В англоязычной литературе можно встретить обозначение заземления буквами $GND$, также заземление может обозначаться с помощью различных знаков на схеме, например:
Рисунок 2. Заземление на схемах
Сигнальная земля – это заземление, относительно которого определяются потенциалы всех сигналов в схеме.
Для более простой работы с электрическими сетями сейчас введены специальные стандарты и применяется специальная маркировка кабелей по цвету и иногда c условными знаками.
В случае проведения электрических работ важно не забывать соблюдать нижеприведённые правила для простоты дальнейшей поддержки, быстрой идентификации провода и уменьшении количества ошибочных подключений, а также для более лёгкой обслуживания электропроводки внутри вашей квартиры.
Ноль, фаза и земля — маркировка по цвету
Ознакомившись с этим разделом статьи, вы с лёгкостью сможете наконец починить любимую люстру вашей бабушки и вам больше не придётся задаваться нижеперечисленными вопросами, мешавшими вам спать по ночам:
- Бело-синий провод это фаза или ноль?
- Черный провод это фаза или ноль?
- Красный провод это фаза или ноль?
- Белый провод это фаза или ноль?
- Синий провод это фаза или ноль?
- Коричневый провод это фаза или ноль?
- Голубой провод это фаза или ноль?
- Синий цвет провода у фазы или ноля?
- Какого цвета нулевой провод в электропроводке?
- Какого уже цвета фазовый и нулевой провод и сможет ли дальтоник заметить разницу?
Рисунок 3. Какие цветом маркируются провода фаза ноль и заземление

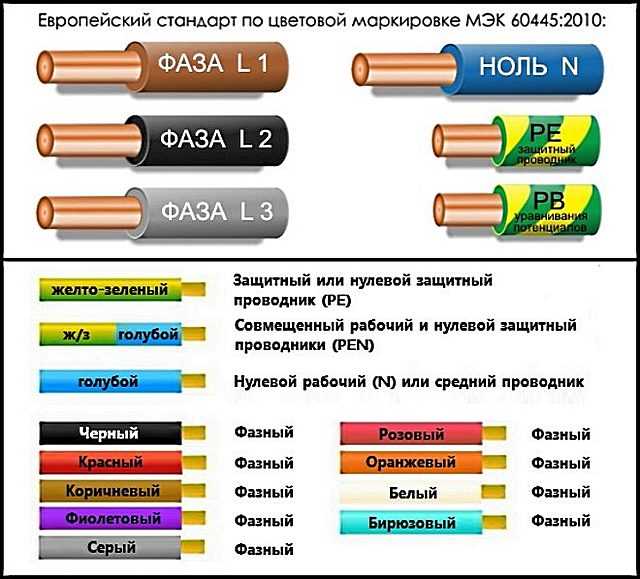

Для России и стран СНГ принят определённый стандарт по расцветке для проводов земля, фаза и ноль.
Рисунок 4. Цвета электрических проводов земля фаза ноль
Цвет фазного провода
Определение 4
Если проводка выполнена по стандартам, то фазы (токоведущие провода) в ней коричневые, чёрные и серые, причём для провода всего с тремя жилами предпочтителен коричневый цвет для фазы.
Иногда в жизни приходиться столкнуться с цветами проводов фазы и нуля не по ГОСТ, в таких случаях фаза может быть красной, белой, розовой, фиолетовой, оранжевой и даже белой и бирюзовой.
Если это ваш случай – будет лучше воспользоваться индикаторной отвёрткой или какими-либо другими методами для того чтобы понять, где ток.
Цвет нулевого провода
Определение 5
Нулевой провод чаще всего синего или сине-белого цвета.
Бывает, что попадаются более интересные альтернативы, где нулевой провод совмещён с заземляющим.
Рисунок 5. Какого цвета нулевой провод?
Цвет заземления
Определение 6
Для маркировки земли в соответствии со всеми правилами обычно принято выбирать жёлтые, зелёные и полосато-жёлто-зелёные цвета.
Наиболее грамотно и правильно сточки требований ПУЭ и ГОСТ использовать для заземления провода жёлто-зелёного цвета по всей их длине чтобы в случае необходимости проведения работ на середине протяжённости кабеля нельзя было бы спутать заземление с каким-либо другим проводом.
Рисунок 6. Цвета электрических проводов земля фаза
Цвета проводов для цепи постоянного тока
В электрической цепи постоянного тока для положительного полюса $»+»$ обычно используют коричневый провод, а для отрицательного $»-«$ серый. Для нуля также предпочтителен цвет провода синий.
По итогам статьи хотелось бы напомнить, что если вы хотите долго жить – лучше избегать контактов проводов между собой не зная наверняка, какой где, так как соединение нуля с фазой может привести к резкому скачку тока в цепи и соответственно, немалым бедам, например, пожару или удару током.
Если вы столкнулись с нестандартным цветовым решением в проводке – будет лучше воспользоваться какими-либо другими способами понять где что, например, вольтметром.
Цвет проводов земля, фаза, ноль
Для того чтобы облегчить монтаж электропроводки, вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило в домах или квартирах устройство освещения, подключение розеток выполняется с помощью трех проводов. Каждый из них имеет собственное предназначение в домашней электрической сети. Поэтому обозначение цвета проводов земли, фазы и нуля имеет большое значение. За счет этого снижается время монтажа и последующего ремонта. Благодаря цветной маркировке, любой вид подключения не представляет особой сложности.
Содержание
Заземляющий провод
Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета. Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN. Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.
В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения (УЗО), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.
Нулевой проводник (нейтраль)
Для нулевого проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щитке осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.
Сама шина соединяется с вводом через счетчик электроэнергии. В некоторых случаях соединение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.
В распределительной коробке все нейтральные провода синего цвета соединяются вместе и не принимают участия в коммутации. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначаемого буквой N. Данная маркировка проставляется на оборотной стороне каждой розетки.
Цвет фазного провода
Фаза не имеет какого-либо точного обозначения. Довольно часто встречаются черные, коричневые, красные и другие цвета, отличающиеся от зеленого, желтого и синего. В распределительном щитке, установленном в квартире, соединение фазного провода, идущего от потребителя, выполняется с контактом автоматического выключателя, расположенным снизу. На других схемах этот проводник может соединяться с устройством защитного отключения.
В выключателях фаза непосредственно участвует в коммутации. С его помощью происходит замыкание и размыкание контакта – включение и выключение. Таким образом осуществляется подача напряжения к потребителям, а в случае необходимости – прекращение этой подачи. В розетках проводник фазы подключается к контакту с маркировкой L.
Определение проводов
Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является использование индикаторной отвертки. С ее помощью можно точно установить, какой провод будет фазным, а какой – нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой – это фаза. Значит другая жила будет нейтралью.
При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.
Маркировка
Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода – алюминий. При отсутствии этой буквы материалом сердечника будет медь.
Основная маркировка проводов в электрике:
- АА – соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
- АС – дополнительная свинцовая оплетка.
- Б – наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
- Бн – негорючая оплетка кабеля.
- Г – отсутствие защитной оболочки.
- Р – оболочка из резины.
- НР – резиновая оболочка из негорючего материала.
Что делает оранжевый провод в панели управления?
В предыдущей статье мы рассмотрели основы электрической панели управления. Теперь мы подробнее рассмотрим некоторые другие важные компоненты, из которых состоит панель.
Теперь эта статья немного отличается, так как мы собираемся рассмотреть нечто, что находится повсюду внутри панели управления, но имеет особую функцию, которая отличает его от остальных его собратьев.
Мы рассмотрим оранжевый провод внутри панели, ПОЧЕМУ он особенный и для чего мы его используем.
Теперь вы можете спросить, как оранжевый провод может быть особенным? Что делает оранжевый провод в панели управления? У него нет сверхспособностей, но внутри нашей панели он хранит секрет, который мы собираемся узнать!
youtube.com/embed/18UkMG8T5jo?feature=oembed» allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>Внутри панели у нас есть номер или провода оранжевого цвета.
Вам может быть интересно, для чего они нужны, поскольку мы уже слышали о синем и белом проводах, подключенных к ПЛК.
Эти провода предназначены для подачи питания на устройства, когда главный выключатель или изолятор панели находится в положении ВЫКЛ.
«Зачем нам оставлять вещи включенными, когда мы выключили питание?» Я слышу, как ты спрашиваешь! — Разве это не опасно? Ну, проще говоря, НЕТ!
Если мы попытаемся понять, что провода разного цвета в панели, это поможет нам понять, почему те, которые окрашены в оранжевый цвет, подходят для работы, даже когда главный выключатель выключен.
Цвета проводов в панелях требуются по закону в соответствии со стандартом безопасности машин EN 60204-1. Это так, что есть последовательность и безопасность.
В силовых цепях переменного и постоянного тока у нас есть эта цветовая кодировка;
Фаза переменного тока будет ЧЕРНОЙ, нейтраль переменного тока будет СВЕТЛО-ГОЛУБОЙ, DC+ будет ЧЕРНОЙ, а Земля будет ЗЕЛЕНО-ЖЕЛТОЙ.
3-фазная система маркировки
В цепях управления переменного и постоянного тока мы используем эту цветовую маркировку;
Переменный ток под напряжением будет КРАСНЫМ, нейтраль переменного тока через трансформатор будет КРАСНЫМ, нейтраль переменного тока (сеть) будет СВЕТЛО-СИНИМ, а DC+ будет СИНИМ.
Блокировки и цепи, питаемые от удаленных панелей, будут ОРАНЖЕВЫМИ; в данном случае, не тот, который нам нужен!
Наконец, Земля станет ЗЕЛЕНО-ЖЕЛТОЙ.
Услуги панели — это источники питания 240 В переменного тока для внутреннего освещения панели, розетки пульта программирования, внутреннего обогрева и охлаждения, ЦП (в целях резервного копирования памяти) и т. д.
главный изолятор панели, но с помощью отдельного изолятора, установленного внутри панели и предназначенного для постоянного питания.
Цветовая маркировка многожильных кабелей выглядит следующим образом;
Оболочка будет ОРАНЖЕВОЙ, жилы переменного тока будут ОРАНЖЕВЫМИ, нейтральные жилы переменного тока будут ОРАНЖЕВЫМИ, а жилы заземления будут ЗЕЛЕНО-ЖЕЛТЫМИ.
Цветовая маркировка одножильных кабелей выглядит следующим образом;
Переменный ток под напряжением будет ОРАНЖЕВЫМ, нейтраль переменного тока будет СВЕТЛО-СИНИМ, а Земля будет ЗЕЛЕНО-ЖЕЛТЫМ.
Итак, мы возвращаемся к первоначальному вопросу; какие управляющие провода в нашей панели оранжевые?
Ну, во-первых, у нас есть внутренняя подсветка панели. Мы хотим иметь возможность видеть, когда мы выключаем главный выключатель!
Далее у нас есть сокет. Это позволит нам держать наш ноутбук заряженным.
Если панель необходимо выключить на длительный период времени, то, когда мы будем готовы к работе, наш ноутбук может сдохнуть. Нехорошо! Розетка защищена предохранителем, поэтому любые скачки напряжения не повредят наш ноутбук!
Последнее, что у нас есть на этой панели с питанием, — это тема, которую мы уже рассмотрели; термостат и вентилятор!
Как мы уже определили, панель должна оставаться прохладной, даже когда главный выключатель выключен.
Так как же все это работает? Внутри панели у нас есть 3-фазное питание, которое поступает в панель на набор клемм, обозначенных L1, L2, L3 и N.
Из этого видно, что 1 фаза, L1/N, имеет оранжевый цвет. провода. Он отделен от других проводов в этой клеммной колодке, поэтому они действуют независимо.
На задней стороне главного выключателя на левой двери провода обозначены как L1, L2, L3 и N, что соответствует тому, что у нас есть на клеммах.
Исходящая сторона этого главного выключателя будет изолирована, если выключатель выключен, и будет питаться, если выключатель включен.
Главный выключатель подключен к контактору с маркировкой 150K1.
Когда переключатель включен, подавая питание на панель, этот контактор будет втянут или запитан.
Как только на него подается питание, питание можно распределять по остальной части панели.
Резюме
Поэтому иногда нам нужно перевести главный выключатель или изолятор панели в положение ВЫКЛ, и это отключит электрическую панель управления на длительный период времени, НО когда это произойдет, мы хотим, чтобы питание оставалось включенным. для следующих устройств внутри панели:
а) Внутреннее освещение панели; как мы хотим видеть при выключении главного выключателя!
б) Розетка; , чтобы держать наш ноутбук заряженным. Розетка защищена предохранителем, поэтому любые скачки напряжения не повредят наш ноутбук!
в) Термостат и вентилятор охлаждения; как нам нужно, чтобы панель оставалась прохладной, даже когда главный выключатель выключен.
Надеюсь, вы узнали секрет оранжевых проводов. Важно помнить об этом. Это может спасти вам жизнь! Теперь вы узнали ШОКИРУЮЩУЮ правду об оранжевом проводе, что дальше?! Оставайтесь с нами, чтобы узнать!
Эта статья была предоставлена вам RealPars в сотрудничестве с Pro-control в Нидерландах.
Специалисты по проектированию систем управления и промышленной автоматизации. У них есть команда инженеров по автоматизации мирового класса, которые уже много лет проектируют и внедряют промышленные системы управления в различных отраслях.
Если вы хотите связаться с ними, вы можете посетить их веб-сайт pro-control.nl.
У вас есть друг, клиент или коллега, которым может пригодиться эта информация? Пожалуйста, поделитесь этой статьей.
Команда RealPars
