Каркасный дом схема сборки: Инструкция + Подробные схемы +Видео

Инструкция + Подробные схемы +Видео

Возведение каркасных сооружений давно уже стало необычайно популярным. Ничего удивительного в этом нет. Данный метод постройки весьма привлекателен несложной технологией, которая позволяет провести все работы собственными силами, не обращаясь к помощи наемных рабочих. Да и материалы для постройки требуются не слишком дорогие и вполне доступные.

[contents]

Современный каркасный дом – особая конструкция, в которой активно применяются колонны и несущие балки. Периметр самого каркаса оббивается листами ДСП, вагонкой, фанерой и прочим. Все свободные места и промежутки заполняются любым имеющимся наполнителем, который является так же и утеплителем. Обычно в данной роли выступает пенопласт, пенополиуретан, каменная и минеральная вата и другие материалы.

Содержание:

Использование достаточно компактных блоков и деревянных колонн из бруса позволяет вести строительство без привлечения специальной техники – лебедок и подъемных кранов.

Полное же отсутствие в возводимой конструкции бетонных плит, кирпича и каменных блоков обеспечивает небольшой вес всему сооружению.

А это избавляет от необходимости обустраивать своими руками прочный монолитный фундамент.

Однако, определяясь с типом фундамента, следует исходить не из одной только массы здания.

Обязательно учитываться должен и тип грунта, на котором планируется возвести здание. Если он глинистый, достаточно тяжелый, то без основательного, монолитного фундамента вряд ли удастся обойтись. Если же в грунте нормальное содержание песка, то вполне хватит столбчатого или ленточного мелкозаглубленного фундамента.

Имеется две схемы строительства каркасного дома:

• все мероприятия полностью ведутся самостоятельно. Готовые блоки не применяются: только исходные строительные материалы;
• возведение сооружения из полностью готовых, укомплектованных блоков, которые изготавливаются промышленным способом.

Рассмотрим первый, более демократичный вариант

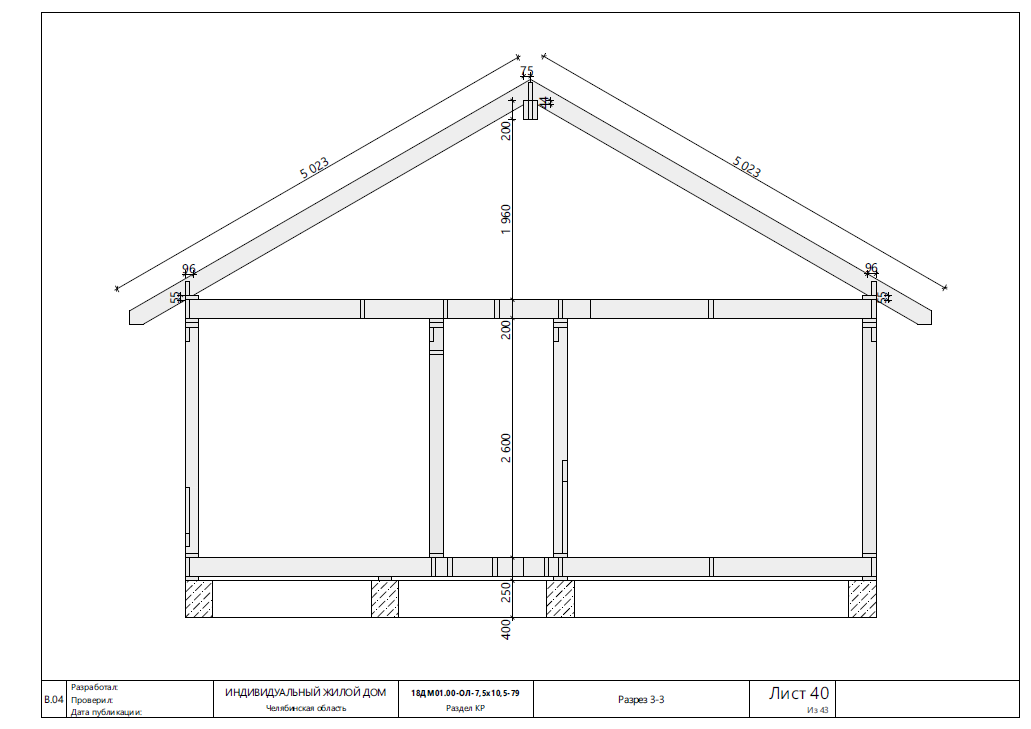

Строительство начинается со схемы каркасного дома, или его проекта (плана). При его составлении необходимо учесть все особенности будущего строения, от которых зависит также и требуемое количество строительного материала. Некоторые полагают, что без данного этапа можно обойтись, и совершенно напрасно.

Никто не гарантирует, что позднее не придется прерывать работы из-за нехватки каких-то материалов, или их несоответствия требованиям. Можно воспользоваться подходящим готовым проектом, который не трудно отыскать в сети.

Ну, а если требуется индивидуальный дом «под себя», с конкретными идеями и задумками, то тогда лучше обратиться к профессионалу. Ведь готовый эскиз должен иметь поэтажные планы, подробную схему фундамента, чертежи перекрытий и кровли.

Схема узлов каркасного дома: закладка фундамента

Начало любого строительства предваряет закладка основания здания, или фундамента.

Выше уже отмечалось, что его тип зависит от характеристик грунта в выбранном для строительства месте.

Если почтва не слишком склонна к расползанию, вполне можно использовать ленточный, винтовой или столбчатый фундамент. Винтовой хорош тем, что его можно использовать практически при любых типах почв.

Важно. От завершения закладки фундамента должен пройти хотя бы месяц (не меньше) прежде чем начнется строительство. Это время необходимо для усадки. Его тоже предстоит использовать с пользой для дела: провести все необходимые подготовительные мероприятия перед началом большой стройки.

Для возведения надежного и добротного строения потребуется:

• пиломатериал для возведения собственно дома. Длина брусьев определяется размерами будущего дома. Толщина их будет соответствовать толщине несущих стен;
• гидроизоляционный материал. Обычно это рубероид;
• материал для теплоизоляции: минеральную или каменную вату, пенопласт и прочее;
• необходимый крепеж: анкерные болты, саморезы, скобы, дюбели;
• различные антисептические препараты для обработки древесины;
• материал для крыши: пиломатериалы, теплоизоляционный, гидроизоляционный и кровельный материалы;
• материал для облицовки: плиты ДСП или OSB, вагонка, листы фанеры и т. д.;
• специальная супердиффузионная мембрана, необходимая для пароизоляции стен и кровли.

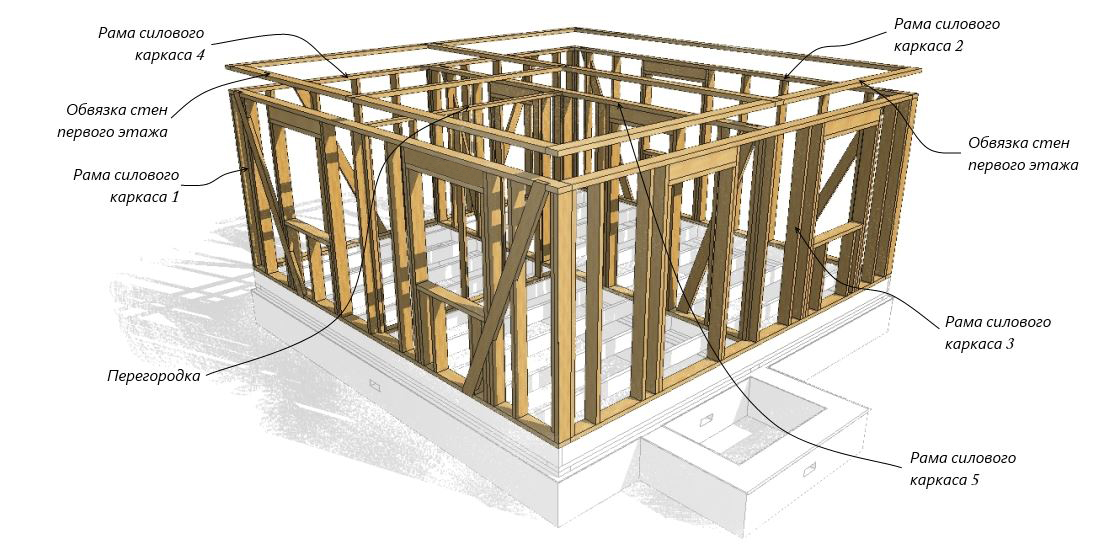

Возведение каркаса по схеме

После того, как положенный фундамент выдержал положенный срок, приступают к креплению нижней обивки сверху. На фундаменте закрепляются анкерными болтами выложенные на него доски. Желательно чтобы количество стыков было минимальным.

Когда сделана нижняя обвязка и выложен фундамент, можно приступать к установке каркаса.

Его можно выполнить из металла или из дерева. Вариант из металла прочнее– он намного надежней, но, соответственно, и дороже. Для сборки такого понадобится сварка. Другой способ – с помощью стального крепежа, имеющего вид скоб.

Если же это будет дерево, то детали должны пройти тщательную обработку подходящим антисептиком. Крепежом же будут служить не болты и скобы из железа, а деревянные нагели.

Каркас не обязательно собирать непосредственно на фундаменте. Можно делать это отдельно, а потом поставить уже готовую конструкцию на место и надежно закрепить ее.

Правильная сборка каркаса осуществляется от его углов. Их отмечают прочным попарным соединением ровных досок. После этого делают наметки для будущего расположения проемов для окон и дверей. Слишком частые вертикальные стойки не требуются. Расстояние стоек друг от друга определяется шириной приготовленного материала для изоляции.

Схема стены каркасного дома: обрешетка

Когда все вертикальные и горизонтальные направляющие установлены и хорошо закреплены, можно начинать делать обрешетку.

Она может быть косой или горизонтальной. Если есть возможность выбирать между ними, то предпочтительнее первый вариант.

При горизонтальной обрешетке доски должны идти через каждые сорок сантиметров, не реже.

Косую пускают под углом 45 градусов, промежутки между отдельными планками не более 40 см.

И в первом и во втором случае обрешетка фиксируется саморезами.

Сборка каркасного дома: перекрытия

Пожалуй, самым важным при установке перекрытий будет избегание провисания досок.

Балки положено укладывать друг за другом, параллельно, хорошо закрепляя их шпильками.

Расстояние между ними должно быть не более 0,6 метра.

Для перекрытий первого этажа необходимо установить дополнительные подпорки, для надежности.

Если речь идет о перекрытиях второго (и третьего) этажа, то внутренние стены вполне справятся с ролью надежной опоры для крыш и потолка.

Крыша по схеме каркасного дома

Если возведенное на предыдущем этапе перекрытие предназначалось под крышу, то опорой для стропил станут концы уложенных лаг.

Каркас крыши удобно собрать на поверхности земли, а потом поднять его и установить на дом.

Обшивка каркасного дома своими руками

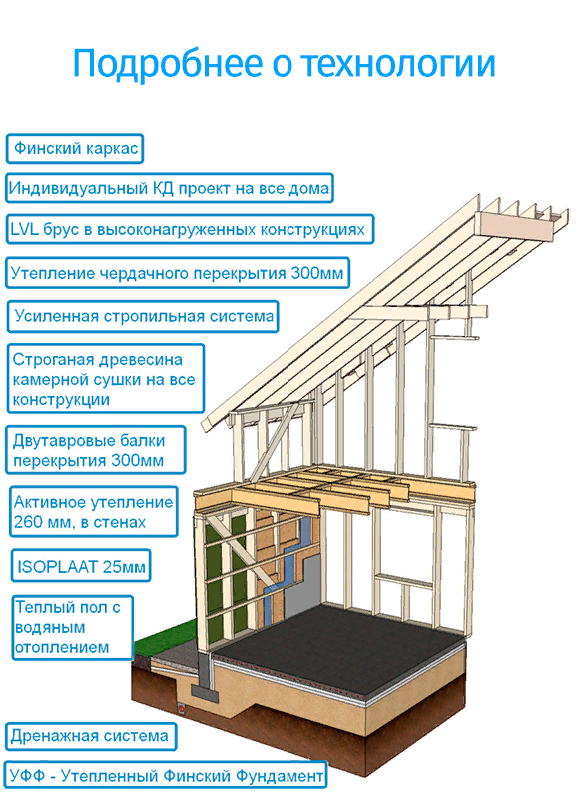

Схема пирога каркасной стены

Варианты обшивки могут быть разными. Это сайдинг, блок-хаус, вагонка и другое. Под обшивку внахлест укладывается прочный, водонепроницаемый материал, с запасом 20-30 см.

Выбранным материалом оббиваются стены, потом кровля, вставляются окна и двери. Полы настилаются в последнюю очередь. Доски подшивают под проложенные лаги, все промежутки, образовавшиеся между досками и лагами, заполняются утеплителем.

Если имеется такая возможность, то утепление пола лучше сделать двуслойным.

Чтобы стены были более устойчивыми, придется установить внутренние укосины и для промежуточных стен, и для наружных.

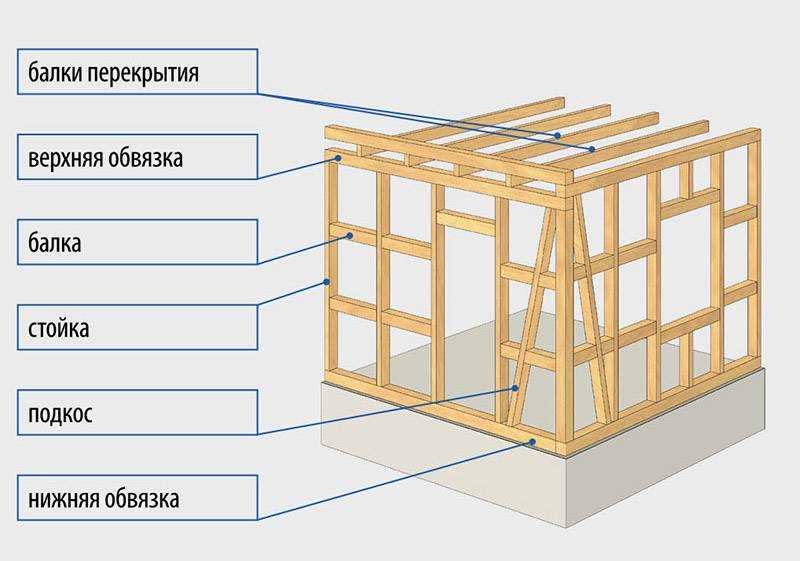

Узлы крепления при возведении каркасного дома

Чтобы каркасный дом соответствовал заявленным характеристикам, следует позаботиться о надлежащей сборке имеющихся узлов крепления. Это достаточно сложный процесс, поэтому перед началом работ следует внимательно изучить технологию. Кто не слишком разбирается в строительных работах, сразу может не понять, что же это за узлы.

Это важные места соединения отдельных конструктивных элементов строения. Наиболее ответственные среди них – перекрытия, стены и кровельная система. Каждый из обозначенных главных узлов в собственной конструкции имеет также определенное количество узловых соединений.

Перечислим их по порядку, в направлении снизу строения вверх:

• в угловых соединениях это стыковка бруса нижней обвязки между собой; крепление к поверхности фундамента нижней обвязки, состоящей из бруса;
• монтаж вертикальных стоек: сначала устанавливаются угловые стойки, и только потом оставшиеся;
• надежная фиксация верхней обвязки, состоящей из бруса;
• соединения, служащие для надежной фиксации конструкции самого каркаса как в вертикальной, так и в горизонтальной плоскостях: это гарантирует ему жесткость и устойчивость;
• крепление потолочных балок к обвязке из бруса наверху.

Соединения основных элементов крыши между собой:

• верхней обвязки и стропил;
• самих стропил на самом верху, в зоне конька;
• ригеля и стропил;
• стропил и контробрешетки;
• стропил и обрешетки

Все обозначенные узлы являются несущими, так как они отвечают за надежность и прочность всей конструкции. Второстепенные узлы также не стоит упускать из виду, они не менее важны для устойчивости строения. Это межэтажные перекрытия и лаги. В качестве проверенного соединения отдельных элементов постройки применяют специальные крепежные элементы.

схема как поставить деревянный дом, видео-инструкция

Многие люди ищут способ построить недорогой, но большой и красивый дом. Каркасный дом – это отличный вариант такой категории. Сборка каркасного дома своими руками – это один из наиболее дешевых способов получить дом своей мечты за небольшую стоимость.

Строительство дома – это сложная многоэтапная процедура. Чтобы описать один этап, необходимо написать целую статью. Для описания всевозможных вариантов фундаментов, типов крыш, облицовок понадобится написать целую книгу. Поэтому в данной статье будет информация, касающаяся именно каркасных домов.

Строительство каркасных домов состоит из следующих операций:

• Подготовительных работ;
• Создание фундамента;
• Укладка пола;
• Устройство стен;
• Монтаж крыши;
• Создание теплоизолирующих слоев.

• 1 Подготовительный этап строительства
• 2 Создание фундамента
• 3 Укладка пола
• 4 Следующий этап укладки пола – создание каркаса
• 5 Гидроизоляционные мероприятия и утепление
• 6 Стены каркасного дома
• 7 Создание крыши каркасного дома
• 8 Утепление каркасного дома
• 9 В заключение

Подготовительный этап строительства

Для того чтобы считать подготовительный этап строительства каркасного дома завершенным, необходимо подготовить землю и сделать разметку дома. С участка, на котором будет стоять дом, необходимо убрать всю растительность. Это позволит беспрепятственно наносить разметку, чтобы выполнить процедуру точно. Сборка современного каркасного дома, видео которого можно посмотреть на нашем сайте, всегда начинается именно с расчистки площадки.

В случае большого уклона на строительном участке необходимо выполнить выравнивание по горизонту. Для этого лучше всего использовать специальную технику. Если этого не сделать, то придется потратить больше материалов на фундамент. Расчистка, на которую необходимо потратить не более 2 часов, позволит намного быстрее действовать на этапе формирования фундамента.

Следующий и, можно сказать, еще боле ответственный шаг – нанесение разметки. Именно от того, насколько точно будет сделана разметка, зависит ровность углов стен. Исправить наделанные на этом этапе ошибки в дальнейшем будет практически невозможно, поэтому необходимо 7 раз отмерять, прежде чем делать отметку.

Для того чтобы сделать разметку для будущего фундамента, необходимо расставить колышки. Они будут ограничивать внешние и внутренние стены.

Только после того, как между этими колышками натянется веревка, можно считать, что разметка выполнена в полном объеме.

Создание фундамента

Сборка нового каркасного дома своими руками на видео всегда начинается с создания фундамента. При строительстве каркасного дома уделяется не так много времени фундаменту, как при создании других типов домов. Подойдет практически любой фундамент, который способен выдержать нагрузку каркаса. Главное здесь – учитывать состояние грунта на участке.

При создании фундамента важно, чтобы это было сделано качественно, вне зависимости от того, какой тип будет использоваться. Каркас дома устанавливается на фундамент, но его можно в любой момент приподнять, что является и преимуществом, и недостатком.

Для каркасных домов можно использовать следующие виды фундаментов:

• Свайно-винтовой;
• Малозаглубленный ленточный;
• Плитный.

Чаще всего при строительстве каркасных домов используют свайно-винтовой фундамент. Его достаточно просто реализовать, он стоит небольших денег. Использовать свайно-винтовой фундамент можно на любых грунтах, кроме скалистого. Он будет уверенно стоять даже на болотистом грунте, который отличается глубоким расположением плотных пород грунта.

Нередко для установки каркасного дома используют и малозаглубленный фундамент. Исполнить этот тип фундамента не так просто, но на его реализацию уйдет немного денег. Кроме этого, при использовании малозаглубленного фундамента можно сделать бетонный пол в доме. Его надежность не столь высока, поэтому его следует делать только на твердых грунтах. Если поблизости имеются грунтовые воды или болотистые грунты, то от такой затеи стоит отказаться.

О том, как собрать большой каркасный дом своими руками, можно посмотреть сюжет на видео. В нем будет вся информация о плитном фундаменте.

Плитный фундамент – самый дорогой из тех, которые лучше использовать для каркасного дома.

Но его стоимость окупается за счет универсальности, надежности и долговечности. На такой вид фундамента можно положить черновой пол.

Здесь тоже имеются свои варианты.

Укладка пола

Нужно сказать, что большой разницы между укладкой пола в каркасном доме и любом другом невелика, если она вообще имеется. Многие владельцы выбирают деревянный или бетонный пол. Выбор конкретного материала зависит от того, какой фундамент уложен в основании и какие возможности имеет хозяин.

В статье подробно рассматривается укладка деревянного пола, поскольку бетонный пол укладывается специалистами. Для реализации последнего необходимо использовать специальное оборудование и обладать определенными навыками. Бетонный пол лучше всего укладывать, если фундамент имеет плитный или ленточный тип.

Деревянный пол выгодно укладывать на свайно-винтовой фундамент. При укладке на другие типы фундаментов большой разницы нет. Единственная особенность – это использование тонкого бруса.

В остальном все операции выполняются в той же последовательности.

Первым шагом необходимо выполнить обвязку фундамента. Для этого используется брус, который имеет размер 150*150 или 150*200. Выбор определенного размера зависит от того, какую толщину имеют стены и какое расстояние между сваями. Зависимость здесь простая: больше расстояние – толще брус.

Выполнение обвязки является обязательным получением качественного и надежного пола. Он делает фундамент более жестким, а также равномерно распределяет на него нагрузку. Обвязка играет роль опоры для будущей поверхности пола.

Для осуществления процесса обвязки своими руками необходимо следующие операции:

1. Разложить брус по периметру и проверить длину стен;
2. Подложить под брус рубероид, который будет улучшать гидроизоляцию;
3. Наметить места, где происходит стыковка бруса, которые должны находиться на сваи, чтобы исключить провисания. Операция выполняется в домах, в которых стены имеют большую длину, чем купленные брусья;
4. Состыковать брус между собой, чтобы был напуск в 20-30 см. Чтобы выполнить эту операцию, необходимо вырезать элемент с торцов брус, выполняя из элементов своеобразный «замок»;
5. Состыковать углы по тому же принципу, что и смежные части, только с расположением 90 градусов относительно друг друга;
6. Закрепить брус к фундаменту, используя болты или шпильки. Предварительно просверливается необходимое количество отверстий. Выполнить необходимо в фундаменте и брусе, чтобы можно было соединить их между собой;
7. Сделать углубления для выпирающих частей, а именно головок болтов и гаек со шпильками. Места стыков необходимо прибить гвоздями, имеющими достаточную длину и толщину;
8. После подготовки периметра делаем обвязку внутренних стен каркасного дома. Использование крепежных металлических уголков способно значительно усилить конструкцию пола.

Следующий этап укладки пола – создание каркаса

К моменту выполнения операций этого этапа необходимо, чтобы все входящие коммуникации были предусмотрены. Проведение электричества и газа можно отложить на более поздний срок, но вода и канализация должны быть готовы. Схема сборки пола каркасного дома несложная, выполняется в 3 основных этапа.

На обвязку укладываются лаги. В случае большого расстояния, а именно 4 и более метра между опорами, имеет место использование самого широкого бруса: 10*20 см. Имеется вариант с использованием нескольких досок, имеющих меньшие размеры, но это дополнительные усилия и меньшая надежность. В случае меньшего расстояния между опорами, а именно 3 метра, необходимо прибегать к доске, имеющей размеры 50*150 и меньше.

Лаги монтировать достаточно просто, но необходимо учитывать все нюансы, чтобы не пришлось делать это еще раз после обрушивания пола. Во-первых, значение расстояния, оставляемого между лагами, необходимо определять с учетом того, какой утеплитель будет использоваться.

Минеральная вата, используемая в качестве утепления, позволяет укладывать лаги на расстоянии до 60 см. Крепление производится с использованием гвоздей, а при необходимости, уголков. Не следует выполнять монтаж вровень с обвязкой. Необходимо оставлять расстояние 5 см, чтобы можно было поместить еще одну доску.

Чтобы увеличить жесткость пола, используемого в каркасном доме между лагами, можно пробить доску.

Гидроизоляционные мероприятия и утепление

Деревянный каркасный дом требует создания гидроизоляции. Схема сборки этого элемента не сложная. Для обеспечения гидроизоляции и утепления необходимо, в первую очередь, выполнить крепление досок, имеющих размер 100*25 или 150*25, перпендикулярно лагам, снизу. Доски укладываются стык в стык, но при жестком и надежном закреплении лаг можно оставлять между ними расстояние до 50 см. Доски, как правило, прикручиваются саморезами.

Поверх закрепленной доски с лагами необходимо набить гидроизоляционную мембрану. После этого выполняется укладка утеплителя. Он должен размещаться в промежутках между лагами. Подбирать теплоизоляционный слой необходимо с учетом климатического пояса. В умеренном климатическом поясе используют слой толщиной до 20 см. Утеплитель должен укладываться плотно, чтобы не было промежутков, через которые будет проникать холодный воздух. Обычно используют несколько слоев утеплителя, поскольку толщина одного составляет 5 см.

Следующий слой – пароизоляционный. После него укладывают фанеру, плиту или сшивают доску. Это уже зависит от частных предпочтений хозяина и финансовых возможностей. Монтирование гидроизоляции и пароизоляции должно выполняться с напуском. Главное – исключить вероятность проникновения к утеплителю влаги с двух сторон. В противном случае материал начнет плесневеть и сыреть.

Стены каркасного дома

После укладки пола можно заняться монтажом стен. Для крепления стен, так же, как и пола, можно использовать гвозди или металлические уголки. Углы крепятся с помощью шпилек. Самый оптимальный размер доски каркаса – 50*150 или 50*200. При этом нужно определиться и выбрать один размер для всего дома. Как правило, профессионалы отталкиваются от толщины утеплителя.

Сбор каркаса стен выполняется в следующей последовательности:

1. Собираются стены, окна и двери;
2. Далее выполняется установка и крепление стен на своих местах;
3. Конечный этап – выполнение верхней обвязки и усиление конструкции.

Стену стоит собирать на полу. Внешняя стена дома, как правило, состоит из OSB плиты, пароизоляции, утеплителя, бруса, рейки, гидроизоляции и внешней отделки. После того, как каркас стен становится на свое место, выполняется верхняя обвязка. Для этого используется та же доска, что и при монтаже стен.

Верхняя обвязка необходима для того, чтобы сделать всю конструкцию более прочной, связав все отдельные элементы воедино. Доска прибивается гвоздями на расстоянии 12-115 см. Все стены перекрываются напуском.

Последний этап создания стен – возведение внутренних перегородок. Внутренние перегородки очень похожи на внешние стены. При этом они не имеют такого толстого слоя утеплителя. Толщина внутренних перегородок минимальна. Если в перегородках и используется утеплитель, то в большинстве случаев для того, чтобы обеспечить лучшую теплоизоляцию.

Создание крыши каркасного дома

О том, как собираются каркасные дома, можно посмотреть видео. Там же видно, как создается крыша каркасного дома. Положительный момент состоит в том, что крепление крыши каркасного дома выполняется еще проще. При этом все этапы строительства крыши необходимо выполнять тщательно, делая все точно и выверено. При строительстве крыши необходимо учитывать множество нюансов.

Сложнее создавать крышу каркасного дома с мансардой. Из-за того, что на крыше такого дома создаются жилые помещения, необходимо лучше продумывать утепление, гидроизоляцию и другие моменты.

Утепление каркасного дома

Последним этапом, когда все стены, пол, потолок и крыша готовы, выполняется утепление. Здесь главный вопрос состоит в том, какой материал выбирать. Чтобы обеспечить действительно хорошую тепловую изоляцию, необходимо использовать специальную гидроизолирующую мембрану.

Из-за того, что толщина стенок недостаточно большая, необходимо укладывать достаточно утеплителя. При этом необходимо выполнять напуск стыков, чтобы не было мест, где холод будет проникать в дом.

В заключение

Вышенаписанная информация не является точным руководством к действию, но позволяет осознать сложность создания каркасного дома своими руками. Сделать это возможно, но при этом следует проявить внимание, усердие и рассчитать финансовые возможности. Собирать каркасный дом сложно, но одновременно интересно.

Технология каркасного домостроения, строительство каркасных домов





Благодаря совершенствованию современных строительных материалов и дальнейшему совершенствованию технологий каркасно-панельный метод домостроения давно занял достойное место на мировом рынке домостроения назад.

Современные деревянные каркасные дома по выносливости, надежности и долговечности не уступают домам из бетона или кирпича.

Каркасный дом чаще всего рассматривается не только как дом выходного дня, но и как полноценный семейный дом.

Преимущества:

. по сезону и может выполняться в любую погоду

Каркасная технология позволяет хранить строительные системы внутри стеновых конструкций

Здания такого типа обладают большой сейсмостойкостью – именно поэтому каркасные дома так популярны в Японии, печально известной своими частыми землетрясениями



Каркасные дома: экологично, безопасно, энергоэффективно

Архитектурно-конструктивные решения деревянных каркасных домов могут быть достаточно разнообразными, так как они не зависят от неравномерного распределения веса, что в случае обычных домов может привести к удорожанию фундамента и изменению безопасности конструкции структуры. Точность и качество изготовления отдельных деталей дома остаются достаточно высокими, так как подавляющее большинство таких деталей изготавливается на заводе. Это упрощает сборку дома на строительной площадке и сводит к минимуму вероятность ошибок и зависимость от человеческого фактора.

Легкий каркасный дом не дает усадки и не зависит от свойств грунта. Кроме того, относительно небольшой вес дома позволяет значительно сэкономить на конструкции фундамента, при этом сохранив его жесткую конструкцию и прочность. Сборка каркасно-панельного дома не зависит от времени года и может производиться в любую погоду. Кроме того, из-за высокой скорости возведения конструкций смета строительства будет значительно ниже, чем в случае с кирпичными или бетонными домами и коттеджами.

Поскольку каркасно-панельный дом не дает усадки, внутреннюю отделку помещений можно начинать сразу после полной сборки дома. В отличие от кирпичных или бетонных конструкций, стены и полы сборно-каркасного панельного дома обладают меньшей теплоемкостью и большей теплозащитой. Такие дома намного быстрее прогреваются в зимнее время и лучше сохраняют тепло внутри, что позволяет значительно снизить затраты на потребляемую тепловую и электрическую энергию.

В каркасно-панельных домах используются материалы, препятствующие воспламенению внутренней отделки (гипс, ОСП, каменная вата). В случае пожара балки из клееного бруса, используемые в стенах и перекрытиях дома, только тлеют и не теряют прочности при повышении температуры, в отличие от железобетонных балок.

Деревянный каркасный дом — это экологический «дышащий» дом. В конструкциях домов используются специальные паро- и ветрозащитные материалы, а также экологически чистая минеральная вата, которые позволяют без специальных систем проветривания отводить лишнюю влагу из дома, тем самым позволяя сохранять тепло зимой. Кроме того, материалы, используемые в производстве дома, не содержат вредных химических веществ, которые широко применяются в производстве кирпича, бетона и газобетона. Такой дом позволяет поддерживать достаточно комфортный микроклимат в течение всего года.



Стоимость каркасного дома

Материалы, используемые при производстве каркасно-панельных домов, имеют более низкую стоимость, чем кирпич, металл и бетон. Основа легкая, что соответственно означает более низкую цену. Исключительно быстрая сборка дома на месте. Последующее обслуживание деревянного каркасного дома требует гораздо меньших затрат по сравнению с обычными каменно-бетонными домами. Все эти факторы в совокупности делают каркасный дом бесспорным лидером по соотношению цена/качество.

Строительство деревянного каркаса: руководство для самостоятельных строителей

Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Вот как это работает.

(Изображение предоставлено Дарреном Чангом)

Строительство деревянного каркаса — это современный метод строительства дома, который дает много преимуществ для вашей постройки. Деревянные каркасные дома, в отличие от кирпичных и блочных домов, позволяют начать строительство за пределами площадки, помогая ускорить процесс и проводить меньше времени на объекте.

Деревянно-каркасное строительство включает в себя ряд систем, от дубового каркаса до конструкционных теплоизоляционных панелей, и этот тип конструкции становится все более популярным. По оценкам, около четверти всех новостроек в Великобритании, включая самостоятельные дома, построены с использованием деревянного каркаса.

Познакомьтесь с системами, используемыми для строительства деревянных каркасных зданий, с помощью нашего подробного руководства и узнайте, что вам нужно знать, прежде чем приступить к самостоятельному строительству.

Как работает конструкция из деревянного каркаса?

Проще говоря, в конструкции деревянного каркаса используются деревянные шпильки внутри внешней несущей стены, чтобы выдерживать нагрузки перед их передачей на фундамент. Деревянно-каркасные здания включают в себя стены, перекрытия и крыши, которые запроектированы как единое целое, целостная инженерная конструкция. Деревянные рамы включают в себя ряд различных элементов как часть общей стеновой системы.

Извне внутрь, включая;

• Внешняя облицовка и полость (кирпич, штукатурка, композитная или деревянная обшивка и т. д.) для обеспечения устойчивости к атмосферным воздействиям.
• Дышащая мембрана для защиты от атмосферных воздействий во время сборки, а также для воздухопроницаемости каркаса и защиты от проникновения влаги в течение всего срока службы.
• OSB (ориентированно-стружечная плита) или облицовка из фанеры, прикрепленная к каркасу для обеспечения прочности и жесткости.
• Изоляция стены, установленная между конструкционными стойками для улучшения тепловых характеристик и снижения счетов за электроэнергию.
• Пароизоляционный слой (VCL) для предотвращения внутритканевой конденсации и ограничения утечки воздуха.
• Сервисная зона для распределения электрических и механических систем.

Каркасный фермерский дом Джеймса и Клаудии Грей является подходящим дополнением к месту, пропитанному военной историей. (Изображение предоставлено Саймоном Максвеллом)

Дешево ли строительство деревянного каркаса?

На этот вопрос очень сложно ответить из-за большого количества задействованных переменных. На стоимость будет влиять сложность задействованного проекта, а также сложные кровельные покрытия, сводчатые потолки, открытая планировка, специальные окна — все это увеличивает расходы, прежде чем вы начнете думать о доступе, соотношении площади пола и стен и спецификации системы. использовал.

Есть дома с деревянным каркасом, которые были построены по цене более 850 000 фунтов стерлингов — представьте себе впечатляющие двухэтажные дома, расположенные на обширном участке, — а также дома с одной спальней, построенные самостоятельно за скромный бюджет менее 80 000 фунтов стерлингов. .

Надстройка вашей собственной постройки будет самой большой областью затрат и обычно будет занимать от 25% до 30% от общего бюджета сборки. По сравнению с такими системами, как кирпич и блоки, первоначальная стоимость рамы с открытой панелью будет примерно такой же, но системы с закрытой панелью будут дороже в зависимости от производительности и дополнительных функций, которые они включают.

( ПОДРОБНЕЕ: Рассчитайте стоимость самостоятельной сборки с помощью нашего Калькулятора стоимости строительства)

Каковы преимущества деревянного каркасного строительства?

• Древесина, полученная из ответственных источников, является экологически безопасным строительным материалом, и при таком типе постройки происходит меньше отходов
• В среднем на 30 % быстрее строить с деревянным каркасом, чем из блоков и кирпича
• Деревянные каркасы часто легче это означает, что требуются более простые (и менее дорогие) фундаменты
• Деревянный каркас можно легко возводить при неблагоприятных погодных условиях, когда сборка блоков может быть отложена
• Деревянные каркасы изготавливаются точно, что оставляет меньшую погрешность при работе на месте, а также гарантирует, что помещения соответствуют действительности (идеально ровные и квадрат)
• Меньшая потребность в мокрых работах, которых часто не хватает и которые создают много беспорядка на строительной площадке

Каковы недостатки деревянного каркасного строительства?

• Поскольку деревянная рама изготовлена ​​с высокой точностью, существует низкий уровень допуска любых отклонений в фундаменте, что может привести к проблемам, которые трудно исправить
• Некоторые панели деревянного каркаса тяжелее других, и для их установки может потребоваться подъемное устройство, что увеличивает требования к доступу на площадку.
• Деревянный каркас по своей природе более подвержен колебаниям температуры, поскольку он имеет меньшую массу, чем дом, построенный из блоков. Это означает, что деревянные каркасные дома должны быть хорошо изолированы, и эти элементы необходимо учитывать в бюджете. К счастью, строительство деревянного каркаса хорошо подходит для этой цели.
• Компании, производящие деревянные каркасы, часто берут большие суммы (возможно, даже всю сумму) до начала строительства, что может означать, что денежные потоки являются проблемой для некоторых самостоятельных строителей супружеская пара назначила Frame Technologies для строительства дома своей мечты с использованием деревянного каркаса. Благодаря скорости сборки деревянного каркаса помещение площадью 310 м2 стало водонепроницаемым уже через три недели после доставки. (Изображение предоставлено Frame Technologies)

  Деревянный каркас из палочек

  Деревянный каркас из палочек буквально строится по палочкам за раз прямо на строительной площадке. Теоретически рама из палочек должна включать в себя все элементы, описанные выше, и, следовательно, должна работать как любая другая деревянная рама.

  Проблема со зданиями из деревянного каркаса, построенными из бревен, заключается в том, что, поскольку они строятся на месте, в основном просто следуя принципам обычаев и практики, а не инженерному проекту, конструкции неэффективны и медленны в строительстве.

  Поскольку процесс строительства не позволяет проводить испытания, эффективность каркасных конструкций с точки зрения энергоэффективности, структурной стабильности и огнестойкости также не доказана. Вот почему большинство поставщиков гарантий самостоятельного строительства и кредиторов не одобряют этот метод деревянного каркаса.

  Предварительно изготовленный деревянный каркас

  Современные деревянные каркасные конструкции изготавливаются с использованием точно спроектированных панелей, изготовленных за пределами объекта, которые в основном включают всю изоляцию и мембраны, необходимые для достижения желаемого уровня производительности.

  Стеновые панели изготавливаются, чтобы стать частью общей конструкции здания, и могут быть самых разных форм и размеров в соответствии с проектом. Большинство производителей стремятся производить большие фасадные панели, которые более эффективны и ускоряют процесс строительства.

  Заводской производственный процесс за пределами предприятия обеспечивает оптимальные производственные условия при строгом контроле качества. Поскольку панели предварительно изготавливаются по заданным повторяемым конструкциям, их можно протестировать, чтобы убедиться, что они обеспечивают обещанные характеристики.

  Например, известные производители проводят испытания на огнестойкость несущей способности, чтобы убедиться, что деревянный каркас останется стабильным и обеспечит безопасный выход в случае пожара. Таким образом, результаты испытаний доказывают, что стеновая система соответствует или превосходит требования строительных норм.

  Какой метод изготовления деревянного каркаса выбрать?

  Несмотря на то, что можно построить отличный дом с помощью любого из этих подходов, в действительности предварительно изготовленные панели, прошедшие испытания, обеспечат только сертификацию, необходимую для обеспечения соответствия строительным нормам и удовлетворению поставщика гарантий.

  Должен ли я выбрать открытую или закрытую систему деревянного каркаса?

  Открытые панели  изготавливаются готовыми к размещению наружных столярных изделий (дверей и окон) и доставляются на объект вместе с элементами перекрытий и стропилами крыши. После того, как сборщики каркаса закончат работу, можно начинать работы как внутри, так и снаружи дома.

  Закрытые панели доставляются на объект с уже установленной на заводе изоляцией. Внешняя облицовка, окна и двери могут быть отремонтированы, а также электрика и сантехника. В качестве альтернативы может быть добавлено служебное пространство для самостоятельных строителей, которые не определились со своей электрической и водопроводной схемой.

  Закрытые панели часто предлагаются немецкими поставщиками домов под ключ и могут привести к очень быстрому строительству. Из-за веса панелей для сборки необходим кран.

  Панели деревянного каркаса могут поставляться на площадку «открыто» или «закрыто».

  Структурная теплоизоляционная панельная конструкция иногда называется деревянным каркасом без древесины. Прочность панелей достигается за счет склеивания изоляции с внутренней и внешней обшивкой плиты, что позволяет получить очень жесткую оболочку с высокой изоляцией.

  Фабрика изготавливает эти панели, оставляя отверстия, где позже будут установлены двери и окна, а затем отправляет их на площадку, где вместе с элементами перекрытия и фермами крыши за несколько дней возводится надстройка дома.

  Крыша остается с водонепроницаемым покрытием, и после того, как монтажники каркаса закончат работу, можно начинать работы как внутри, так и снаружи дома.

  Он очень быстрый, и вы можете работать на мокрой дороге.

  Джейк Эджли (из Edgley Design ) построил этот большой деревянный каркасный дом на участке, где когда-то стоял дом его бабушки и дедушки. Дом, строительство которого обошлось в 900 000 фунтов стерлингов, отличается высокими показателями воздухонепроницаемости и теплоэффективности — с использованием деревянного каркаса, который был собран за пределами площадки. (Изображение предоставлено Ричардом Чиверсом)

  С точки зрения самостоятельного строительства, если вы не пытаетесь строить из дерева под землей, деревянный каркас почти всегда является подходящим методом строительства. Непригодность деревянного каркаса в основном связана с масштабом зданий. Например, деревянное каркасное здание высотой более пяти этажей или 18 м — это большой запрет.

  «Если его можно нарисовать, его можно построить, будь то открытая планировка или очень традиционная планировка, или полностью сводчатые потолки с остеклением от пола до потолка. Но важно вовлечь нас на ранних стадиях, чтобы мы могли спроектировать в структурные элементы, необходимые для поддержки этих элементов», — говорит Саймон Орреллс, директор Frame Technologies.

  Иногда люди говорят, что деревянное каркасное здание недостаточно гибкое или прочное, чтобы справиться со сложными архитектурными проектами, но современные деревянные каркасы имеют сложную конструкцию и включают стальные конструкции там, где это необходимо для решения самых сложных инженерных задач.

  Самостоятельная постройка Майка и Линды Брей с деревянным каркасом в Хэмпшире демонстрирует, как этот метод сборки можно использовать для создания потрясающего современного дома. (Изображение предоставлено Мартином Гарднером)

  Могу ли я получить ипотечный кредит на дом из деревянного каркаса?

  Да, конечно, можно получить ипотечный кредит на строительство дома с деревянным каркасом, но вам, возможно, придется искать основных поставщиков, которые работают с основными системами строительства за пределами площадки.

  Как выбрать поставщика деревянных рам

  Существует большое количество компаний, занимающихся строительством деревянных домов для самостоятельного строительства в Великобритании.

  Наиболее распространенным способом работы компании является проектирование, строительство и монтаж надстройки, но объем поставки надстройки может варьироваться. Услуги, предоставляемые компаниями по производству деревянных каркасных домов, могут варьироваться от поставки только надстройки до полного пакета. Это создает трудности при сравнении компаний.

  Эндрю и Тони Лиз построили потрясающий каменный дом Котсуолд в Уилтшире, используя деревянный каркас от Potton. (Изображение предоставлено Саймоном Максвеллом)

  Производители, которые работают в сфере самостоятельной сборки, значительно расширили свои услуги за эти годы, и многие из них позиционируют себя как «поставщики пакетов». Помимо того, что вы должны убедиться, что они будут способным производителем, вам также необходимо убедиться, что они будут предлагать услуги, которые вам нужны, и за которые вы хотите платить. Внимательно читайте цитаты и обращайте особое внимание на мелкий шрифт, чтобы понять, что включено, а что нет.

  Вот несколько важных советов:

  • Выберите члена Ассоциации строительных лесоматериалов (откроется в новой вкладке)
  • Попросите три или четыре компании предоставить коммерческое предложение для вашего проекта . Им потребуются ваши чертежи (в идеале планы/разрезы/фасады в масштабе не менее 1:100), а также как можно более подробная спецификация.
  • имеют сопоставимую спецификацию . Некоторые производители предлагают бесплатную услугу сравнения котировок; если они есть, стоит их использовать. Не отклоняйте автоматически самое дорогое предложение — компания могла указать более высокую спецификацию или большее количество элементов сборки 9.0087
  • После того, как вы сузили свой выбор до двух производителей, договоритесь о встрече с ними на их заводе, где вы сможете подробно ознакомиться с их предложением.
  • Спросите, есть ли у них какие-либо предложения по означает большую экономию средств
  • Пока вы находитесь на фабрике, закажите экскурсию и посмотрите, потрогайте и потрогайте различные материалы, которые они планируют использовать. Спросите также о сроках выполнения. Ожидайте 10-12 недель для структурной оболочки с момента размещения заказа

  Что входит в комплект деревянного каркаса?

  Базовый комплект обычно может состоять из следующих предметов:

  • Подошвы, влагозащитные профили и зажимы
  • Структурные наружные/внутренние стеновые панели и водонепроницаемая мембрана
  • Лаги и напольные покрытия (не отделка)
  • Вся крыша элементы, обычно поставляемые в виде сборных ферм
  Мерула Франкель работала с немецкой компанией Baufritz над созданием своего деревянного каркасного дома в стиле амбара в Хэмпшире. (Изображение предоставлено c/o Baufritz)

  Предметы, которые вряд ли будут включены, если весь контракт на строительство дома не будет передан компании по производству деревянных каркасных домов:

  • Внешняя облицовка
  • Кровельные материалы: войлок, обрешетка, черепица и т. д.
  • Изоляция
  • Стяжка пола
  • Дымоходы
  • Остекление (хотя столярные изделия все чаще поставляются с предварительным остеклением)
  • Отопление, сантехника и электрика
  • Штукатурка
  • Мебель для спальни и сантехники, встроенная0087
  • Отделка, облицовка стен и пола плиткой и отделка
  • Гаражные ворота

  Многие компании, занимающиеся упаковкой, не занимаются земляными работами, дренажом и ландшафтным дизайном.

  Вам следует внимательно изучить спецификацию, предлагаемую каждой компанией, и убедиться, что вы сравниваете подобное с подобным.

  Советы по конструкции из деревянного каркаса

  (Изображение предоставлено Border Oak)

  Поскольку конструкция из деревянного каркаса является легкой конструкцией, при согласовании спецификации с архитектором необходимо учитывать некоторые элементы, чтобы убедиться, что вы удовлетворены настолько, насколько это возможно. при проживании в готовом доме.

  • Избегайте скрипучих полов . Балки перекрытий должны быть спроектированы с индексом эксплуатационной пригодности (показатель работоспособности балки) не менее 1,2. Это приводит к более жесткому полу, который изгибается или провисает меньше, чем пол, рассчитанный на SI 1,0. Чтобы пол не скрипел, приклейте к балкам/выступам 6-миллиметровый шарик клея D4, приклейте шпунт и пазы, используйте шурупы (длина обычно в 2,5 раза больше толщины доски пола), нанесите клей D4 на выступающие края пол, чтобы герметизировать его и оставить 10-миллиметровый зазор расширения по периметру пола.
  • Звукоизоляционные стены и полы . Рассмотрите как воздушный, так и ударный шум и то, как вы можете его спроектировать. Возможно, вы захотите превзойти минимальные требования по звукоизоляции, установленные Строительными нормами.
  • Надежные крепления . Стены с деревянным каркасом обычно располагаются на расстоянии 600 мм от центра, что иногда может затруднить крепление более тяжелых предметов к стене, поскольку существуют ограничения по весу, который может выдержать гипсокартон. Если можешь, подумай заранее. Попросите столяра/строителя установить выступы в соответствующих местах перед установкой гипсокартона, чтобы обеспечить надежное крепление.
  • Избегать перегрева . Домовладельцы, как правило, хотят увеличить количество остекления в своих домах, что может увеличить приток солнечного света, но приведет к перегреву. Деревянный каркас будет предлагать меньшую тепловую массу, поэтому вашему дизайнеру нужно будет подумать, как предотвратить перегрев. Установка тентового цоколя, жалюзи или выдвижного навеса может быть полезным выбором дизайна, чтобы ваш дом с деревянным каркасом оставался комфортным круглый год.
  • Обеспечьте достаточную домашнюю вентиляцию . Конструкция деревянного каркаса по самой своей природе обеспечивает очень хороший уровень воздухонепроницаемости. Выражение «плотно строить и правильно вентилировать» — это именно то, чего вы должны добиваться здесь. Включение системы MVHR – хорошая идея.

  Воплотите в жизнь дом своей мечты с помощью советов экспертов, практических руководств и вдохновения для дизайна прямо на вашу электронную почту.

  Свяжитесь со мной, чтобы сообщить о новостях и предложениях от других брендов Future. Получайте электронные письма от нас от имени наших надежных партнеров или спонсоров.

  Застройщик Майк является экспертом по деревянному каркасному строительству и предлагает консультации по процессу строительства, а также по элементам стоимости строительства из дерева.

  Получить информационный бюллетень по строительству и ремонту жилья

  Спасибо, что подписались на Homebuilding. Вскоре вы получите электронное письмо с подтверждением.

  Возникла проблема. Пожалуйста, обновите страницу и повторите попытку.

  Отправляя свою информацию, вы соглашаетесь с Условиями использования (открывается в новой вкладке) и Политикой конфиденциальности (открывается в новой вкладке) и вам исполнилось 16 лет.
