Электровакуумный диод

Электровакуумный диод — вакуумная двухэлектродная электронная лампа. Катод диода нагревается до температур, при которых возникает термоэлектронная эмиссия. При подаче на анод отрицательного относительно катода напряжения все эмитированные катодом электроны возвращаются на катод, при подаче на анод положительного напряжения часть эмитированных электронов устремляется к аноду, формируя его ток. Таким образом, диод выпрямляет приложенное к нему напряжение. Это свойство диода используется для выпрямления переменного тока и детектирования сигналов высокой частоты. Практический частотный диапазон традиционного вакуумного диода ограничен частотами до 500 МГц. Дисковые диоды, интегрированные в волноводы, способны детектировать частоты до 10 ГГц

Диод — двухэлектродный прибор, состоящий из катода и анода. Одна группа диодов предназначена для детектирования, т. е. для выделения напряжения низкой частоты из модулированных высокочастотных колебаний. Они выпускаются с катодами косвенного накала и имеют электроды небольшого размера, рассчитанные на малые анодные токи, малую допустимую мощность потерь на аноде и сравнительно невысокое обратное напряжение. Вторая группа диодов (диоды большой мощности) предназначена для выпрямления переменного напряжения, в основном, тока промышленной частоты.

Электровакуумный диод представляет собой сосуд (баллон), в котором создан высокий вакуум. В баллоне размещены два электрода — катод и анод. Катод прямого накала представляет собой прямую или W-образную нить, разогреваемую током накала. Катод косвенного накала — длинный цилиндр или короб, внутри которых уложена электрически изолированная спираль подогревателя. Как правило, катод вложен внутрь цилиндрического или коробчатого анода, который в силовых диодах может иметь рёбра или «крылышки» для отвода тепла. Выводы катода, анода и подогревателя (в лампах косвенного накала) соединены с внешними выводами (ножками лампы).

Принцип работы При разогреве катода электроны начнут покидать его поверхность за счёт термоэлектронной эмиссии. Покинувшие поверхность электроны будут препятствовать вылету других электронов, в результате вокруг катода образуется своего рода облако электронов. Часть электронов с наименьшими скоростями из облака падает обратно на катод. При заданной температуре катода облако стабилизируется: на катод падает столько же электронов, сколько из него вылетает. Уже при нулевом напряжении анода относительно катода (например, при коротком замыкании анода на катод) в лампе течёт ток электронов из катода в анод: относительно быстрые электроны преодолевают потенциальную яму пространственного заряда и притягиваются к аноду. Отсечка тока наступает только тогда, когда на анод подано запирающее отрицательное напряжение порядка ?1 В и ниже. При подаче на анод положительного напряжения в диоде возникает ускоряющее поле, ток анода возрастает. При достижении током анода значений, близких к пределу эмиссии катода, рост тока замедляется, а затем стабилизируется (насыщается). 2}} — универсальная термоэлектронная постоянная Зоммерфельда.
ВАХ анода зависит от напряжения накала — чем больше накал, тем больше крутизна ВАХ и тем больше ток насыщения. Чрезмерное увеличение напряжения накала приводит к уменьшению срока службы лампы.
К основным параметрам электровакуумного диода относятся:

• Крутизна ВАХ: S={dI_a \over dU_a} — изменение анодного тока в мА на 1 В изменения напряжения.
• Дифференциальное сопротивление: R_i={1 \over S}
• Максимально допустимое обратное напряжение. При некотором напряжении, приложенном в обратном направлении (то есть изменена полярность катода и анода), происходит пробой диода — проскакивает искра между катодом и анодом, что сопровождается резким возрастанием силы тока.
• Запирающее напряжение — напряжение, необходимое для прекращения тока в диоде.
• Максимально допустимая рассеиваемая мощность.
• Крутизна и внутреннее сопротивление являются функциями от анодного напряжения и температуры катода.

Если температура катода постоянна, то в пределах участка «трех вторых» крутизна равна первой производной от функции «трех-вторых».

Они выпускаются как с катодами прямого, так и подогревного (косвенного) накала и делятся на два класса: низковольтные и высоковольтные. К маломощным высокочастотным диодам, предназначенным для детектирования высокочастотных колебаний, относятся диоды типа 6Х6С, 6Х2П, 6Х7Б, а также диоды в комбинации с триодами и пентодами: 1Б1П, 1Б2П, 6Б2П, 6Б8С, 6Г2 и 6Г7. К кенотронам, предназначенным для выпрямления напряжения промышленной частоты в выпрямителях радиоаппаратуры, относятся: 5Ц3С, 5Ц4С, 5Ц9С, 6Ц4П и 6Ц5С.

Обозначения диодов

• Первый элемент — число, обозначающее (округленно) напряжение накала.
• Второй элемент — буква, обозначающая тип лампы: Д — одинарные диоды. Х — двойные диоды. Ц — кенотроны (назависимо от числа анодов).
• Третий элемент — число, указывающее порядковый номер типа прибора с одинаковыми остальными элементами обозначения.
• Четвертый элемент — буква, указывающая на конструктивное оформление. Лампы в металлическом баллоне этой буквы не имеют. С — стеклянный баллон; П- пальчиковая лампа; Б — миниатюрная лампа диаметром 6 мм; Ж — лампы типа «желудь», специально для УКВ; Л — лампы с замковым цоколем, устраняющим возможность выпадения из гнезда при тряске.

Электронные лампы (диоды, триоды, тетроды и пентоды)

Применение диодов для выпрямления переменного тока

Условные обозначения электровакуумных ламп

Тетрод

Комбинированные вакуумные лампы

Полупроводниковые диоды Параметры и характеристики

Импульсные стабилизаторы напряжения

Усилители напряжения модулирующей частоты

Что такое катод и анод в химии. Обозначение разных типов диодов на схеме. Диод на схеме где анод и где катод

Определить, какой из электродов является анодом, а какой – катодом, на 1-й взор кажется легко. Принято считать, что анод имеет негативный заряд, катод – правильный. Но на практике могут появиться путаницы в определении.

Инструкция

1. Анод – электрод, на котором протекает реакция окисления. А электрод, на котором происходит поправление, именуется катодом.

2. Возьмите для примера гальванический элемент Якоби-Даниэля. Он состоит из цинкового электрода, опущенного в раствор сульфата цинка, и медного электрода, находящегося в растворе сульфата меди. Растворы соприкасаются между собой, но не смешиваются – для этого между ними предусмотрена пористая перегородка.

3. Цинковый электрод, окисляясь, отдает свои электроны, которые по внешней цепи двигаются к медному электроду. Ионы меди из раствора СuSO4 принимают электроны и восстанавливаются на медном электроде. Таким образом, в гальваническом элементе анод заряжен негативно, а катод – одобрительно.

4. Сейчас разглядите процесс электролиза. Установка для электролиза представляет собой сосуд с раствором либо расплавом электролита, в тот, что опущены два электрода, подключенные к источнику непрерывного тока. Негативно заряженный электрод является катодом – на нем происходит поправление. Анод в данном случае электрод, подключенный к правильному полюсу. На нем происходит окисление.

5. Скажем, при электролизе раствора СuCl2 на аноде происходит поправление меди. На катоде же происходит окисление хлора.

6. Следственно учтите, что анод – не неизменно негативный электрод, так же как и катод не во всех случаях имеет правильный заряд. Фактором, определяющим электрод, является происходящий на нем окислительный либо восстановительный процесс.

Диод имеет два электрода, называемые анодом и катодом. Он горазд проводить ток от анода к катоду, но не напротив. Маркировка, объясняющая предназначение итогов, имеется не на всех диодах .

Инструкция

1. Если маркировка имеется, обратите внимание на ее внешний вид и расположение. Она выглядит как стрелка, упирающаяся в пластину. Направление стрелки совпадает с прямым направлением тока, происходящего через диод. Иными словами, стрелке соответствует анодный итог, а пластине – катодный.

2. Аналоговые многофункциональные измерительные приборы имеют разную полярность напряжения, приложенного к щупам в режиме омметра. У некоторых из них она такая же, как в режиме вольтметра либо амперметра, у других – противоположная. Если она вам незнакома, возьмите диод, имеющий маркировку, переключите прибор в режим омметра, позже чего подключите к диоду вначале в одной, а потом в иной полярности. При варианте, в котором стрелка отклоняется, запомните, какой электрод диода был подключен к какому из щупов. Сейчас, подключая щупы в разной полярности к иным диодам, вы сумеете определять расположение их электродов.

3. У цифровых приборов в большинстве случаев полярность подключения щупов во всех режимах совпадает. Переключите мультиметр в режим проверки диодов – рядом с соответствующим расположением переключателя имеется обозначение этой детали. Алый щуп соответствует аноду, черный – катоду. В верной полярности будет показано прямое падение напряжения на диоде, в неправильной же индицируется бесконечность.

4. Если под рукой измерительного прибора нет, возьмите батарейку от материнской платы, светодиод и резистор на один килоом. Объедините их ступенчато, подключив светодиод в такой полярности, дабы светодиод светился. Сейчас включите в обрыв этой цепи проверяемый диод, экспериментально подобрав такую полярность, дабы светодиод засветился вновь. Итог диода, обращенный к плюсу батарейки – анодный.

5. Если при проверке обнаружится, что диод непрерывно открыт либо непрерывно закрыт, и от полярности ничего не зависит, значит он неисправен. Замените его, заранее удостоверясь в том, что его выход из строя не обусловлен неисправностью других деталей. В этом случае вначале замените и их.

Обратите внимание!
Все перепайки исполняйте при обесточенной аппаратуре и разряженных конденсаторах. Диод проверяйте в выпаянном виде.

Среди терминов в электрике встречаются такие понятия как анод и катод. Это касается источников питания, гальваники, химии и физики. Термин встречается также в вакуумной и полупроводниковой электронике. Им обозначают выводы или контакты устройств и каким электрическим знаком они обладают. В этой статье мы расскажем, что это такое анод и катод, а также как определить где они находятся в электролизере, диоде и у батарейки, что из них плюс, а что минус.

Электрохимия и гальваника

В электрохимии есть два основных раздела:

1. Гальванические элементы – производство электричества за счет химической реакции. К таким элементам относятся батарейки и аккумуляторы. Их часто называют химическими источниками тока.
2. Электролиз – воздействие на химическую реакцию электроэнергией, простыми словами – с помощью источника питания запускается какая-то реакция.

Рассмотрим окислительно-восстановительную реакцию в гальваническом элементе, тогда какие процессы протекают на его электродах?

• Анод – электрод на котором наблюдается окислительная реакция , то есть он отдаёт электроны . Электрод, на котором происходит окислительная реакция – называется восстановителем .
• Катод – электрод на котором протекает восстановительная реакция , то есть он принимает электроны . Электрод, на котором происходит восстановительная реакция – называется окислителем .

Отсюда возникает вопрос – где плюс, а где минус у батарейки? Исходя из определения, у гальванического элемента анод отдаёт электроны .

Важно! В ГОСТ 15596-82 дано официальное определение названий выводов химических источников тока, если кратко, то плюс на катоде, а минус на аноде.

В данном случае рассматривается протекание электрического тока по проводнику внешней цепи от окислителя (катода) к восстановителю (аноду) . Так как электроны в цепи текут от минуса к плюсу, а электрический ток наоборот, тогда катод – это плюс, а анод – это минус.

Внимание: ток всегда втекает в анод!

Или то же самое на схеме:

Процесс электролиза или зарядки аккумулятора

Эти процессы похожи и обратны гальваническому элементу, поскольку здесь не энергия поступает за счет химической реакции, а наоборот – химическая реакция происходит за счет внешнего источника электричества.

В этом случае плюс источника питания всё также называется катодом, а минус анодом. Зато контакты заряжаемого гальванического элемента или электроды электролизера уже будут носить противоположные названия, давайте разберемся почему!

Важно! При разряде гальванического элемента анод – минус, катод – плюс, при зарядке наоборот.

Так как ток от плюсового вывода источника питания поступает на плюсовой вывод аккумулятора – последний уже не может быть катодом. Ссылаясь на вышесказанное можно сделать вывод, что в этом случае электроды аккумулятора при зарядке условно меняются местами.

Тогда через электрод заряжаемого гальванического элемента, в который втекает электрический ток, называют анодом. Получается, что при зарядке у аккумулятора плюс становится анодом, а минус катодом.

Процессы осаждения металлов в результате химической реакции под воздействием электрического тока (при электролизе) называют гальванотехникой. Таким образом мир получил посеребренные, золоченные, хромированные или покрытые другими металлами украшения и детали. Этот процесс используют как в декоративных, так и в прикладных целях – для улучшения стойкости к коррозии различных узлов и агрегатов механизмов.

Принцип действия установок для нанесения гальванического покрытия лежит в использовании растворов солей элементов, которыми будут покрывать деталь, в качестве электролита.

В гальванике анод также является электродом, к которому подключаются плюсовой вывод источника питания, соответственно катод в этом случае – это минус. При этом металл осаждается (восстанавливается) на минусовом электроде (реакция восстановления). То есть если вы хотите сделать позолоченное кольцо своими руками – подключите к нему минусовой вывод блока питания и поместите в ёмкость с соответствующим раствором.

В электронике

Электроды или ножки полупроводниковых и вакуумных электронных приборов тоже часто называют анодом и катодом. Рассмотрим условное графическое обозначение полупроводникового диода на схеме:

Как мы видим, анод у диода подключается к плюсу батареи. Он так называется по той же причине – в этот вывод у диода в любом случае втекает ток. На реальном элементе на катоде есть маркировка в виде полосы или точки.

У светодиода аналогично. На 5 мм светодиодах внутренности видны через колбу. Та половина, что больше — это катод.

Также обстоит ситуация и с тиристором, назначение выводов и «однополярное» применение этих трёхногих компонентов делают его управляемым диодом:

У вакуумного диода анод тоже подключается к плюсу, а катод к минусу, что изображено на схеме ниже. Хотя при приложении обратного напряжения – названия этих элементов не изменятся, несмотря на протекание электрического тока в обратном направлении, пусть и незначительного.

С пассивными элементами, такими как конденсаторы и резисторы дело обстоит иначе. У резистора не выделяют отдельно катод и анод, ток в нём может протекать в любом направлении. Вы можете дать любые названия его выводам, в зависимости от ситуации и рассматриваемой схемы. У обычных неполярных конденсаторов также. Реже такое разделение по названиям контактов наблюдается в электролитических конденсаторах.

Заключение

Итак, подведем итоги, ответив на вопрос: как запомнить где плюс, где минус у катода с анодом? Есть удобное мнемоническое правило для электролиза, заряда аккумуляторов, гальваники и полупроводниковых приборов. У этих слов с аналогичными названиями одинаковое количество букв, что проиллюстрировано ниже:

Во всех перечисленных случаях ток вытекает из катода, а втекает в анод.

Пусть вас не собьёт с толку путаница: «почему у аккумулятора катод положительный, а когда его заряжают – он становится отрицательным?». Помните у всех элементов электроники, а также электролизеров и в гальванике – в общем у всех потребителей энергии анодом называют вывод, подключаемый к плюсу. На этом отличия заканчиваются, теперь вам проще разобраться что плюс, что минус между выводами элементов и устройств.

Теперь вы знаете, что такое анод и катод, а также как запомнить их достаточно быстро. Надеемся, предоставленная информация была для вас полезной и интересной!

Материалы

Автор больше всего боится, что неискушённый читатель далее заголовка читать не станет. Он считает, что определение терминов анод и катод известно каждому грамотному человеку, который, разгадывая кроссворд, на вопрос о наименовании положительного электрода сразу пишет слово анод и по клеточкам всё сходится. Но не так много можно найти вещей страшнее полузнания.

Недавно в поисковой системе Google в разделе «Вопросы и ответы» я нашел даже правило, с помощью которого его авторы предлагают запомнить определение электродов. Вот оно:

«Катод — отрицательный электрод, анод — положительный . А запомнить это проще всего, если посчитать буквы в словах. В катоде столько же букв, сколько в слове «минус», а в аноде соответственно столько же, сколько в термине «плюс».

Правило простое, запоминаемое, надо было бы его предложить школьникам, если бы оно было правильным. Хотя стремление педагогов вложить знания в головы учащихся с помощью мнемоники (наука о запоминании) весьма похвально. Но вернемся к нашим электродам.

Для начала возьмем очень серьезный документ, который является ЗАКОНОМ для науки, техники и, конечно, школы. Это «ГОСТ 15596-82 . ИСТОЧНИКИ ТОКА ХИМИЧЕСКИЕ. Термины и определения ». Там на странице 3 можно прочесть следующее: «Отрицательный электрод химического источника тока это электрод, который при разряде источника является анодом ». То же самое, «Положительный электрод химического источника тока это электрод, который при разряде источника является катодом ». (Термины выделены мной. БХ). Но тексты правила и ГОСТа противоречат друг-другу. В чем же дело?

А всё дело в том, что, например, деталь, опущенная в электролит для никелирования или для электрохимического полирования, может быть и анодом и катодом в зависимости от того наносится на нее другой слой металла или, наоборот, снимается.

Электрический аккумулятор является классическим примером возобновляемого химического источника электрического тока. Он может быть в двух режимах — зарядки и разрядки. Направление электрического тока в этих разных случаях будет в самом аккумуляторе прямо противоположным , хотя полярность электродов не меняется .

В зависимости от этого назначение электродов будет разным. При зарядке положительный электрод будет принимать электрический ток, а отрицательный отпускать. При разрядке — наоборот. При отсутствии движения электрического тока разговоры об аноде и катоде бессмысленны .

«Поэтому, во избежание неясности и неопределенности, а также ради большей точности, — записал в своих исследованиях М.Фарадей в январе 1834г., — я в дальнейшем предполагаю применять термины, определение которых сейчас дам».

Каковы же причины введения новых терминов в науку Фарадеем?

А вот они: «Поверхности, у которых, согласно обычной терминологии, электрический ток входит в вещество и из него выходит, являются весьма важными местами действия и их необходимо отличать от полюсов ». (Фарадей. Подчеркнуто нами. БХ)

В те времена после открытия Т. Зеебеком явления термоэлектричества имела хождение гипотеза о том, что магнетизм Земли обусловлен разностью температур полюсов и экватора, вследствие чего возникают токи вдоль экватора. Она не подтвердилась, но послужила Фарадею в качестве «естественного указателя » при создании новых терминов. Магнетизм Земли имеет такую полярность, как если бы электрический ток шел вдоль экватора по направлению кажущегося движения солнца.

Фарадей записывает: «На основании этого представления мы предлагаем назвать ту поверхность, которая направлена на восток — анодом, а ту, которая направлена на запад — катодом». В основе новых терминов лежал древнегреческий язык и в переводе они значили: анод — путь (солнца) вверх, катод — путь (солнца) вниз.

В русском языке есть прекрасные термины ВОСХОД и ЗАХОД, которые легко применить для данного случая, но почему-то переводчики Фарадея этого не сделали. Мы же рекомендуем пользоваться ими, ибо в них корнем слова является ХОД и, во всяком случае, это напомнит пользователю термина, что без движения тока термин не применим. Для желающего проверить рассуждения создателя термина с помощью других правил, например правила пробочника, сообщаем, что северный магнитный полюс Земли лежит в Антарктиде, возле Южного географического полюса.

Ошибкам в применениях терминов АНОД и КАТОД нет числа. В том числе и в зарубежных справочниках и энциклопедиях. Поэтому в электрохимии пользуются другими определениями, более понятными читателю. У них анод — это электрод, где протекают окислительные процессы, а катод — это электрод, где протекают восстановительные процессы. В этой терминологии нет места электронным приборам, но при электротехнической терминологии указать анод радиолампы, например, легко. В него входит электрический ток. (Не путать с направлением электронов).

Литература:

1. Михаил Фарадей. Экспериментальные исследования по электричеству. Том 1. Изд-во АН СССР, М. 1947. с.266-268.

2. Б.Г.Хасапов. Как определять термины «анод» и «катод». ВНИИКИ. Научно-техническая терминология. Реферативный сборник №6, Москва, 1989, с.17-20.

Есть вещи, которые хочется, что называется «развидеть» — термин вполне устоявшийся и понятный.

Евгений Гришковец, рассказывает про железнодорожников. (с) Спектакль «Одновременно»

А есть вещи которые, ну никак не получается запомнить. Это возникает от того, что новое понятие не может однозначно зацепиться за уже известные факты в сознании, никак не получается построить новую связь в семантической сети фактов.

Все знают, что у диода есть катод и анод. Все знают, как диод обозначается на электрической схеме. Но далеко не все могут правильно сказать, где же на схеме что.

Под спойлером картинка, посмотрев на которую, вы навсегда запомните, где у диода анод, а где катод. Должен предупредить, развидеть это не получится, так что тот, кто не уверен в себе, пусть не открывает.

Теперь, когда мы отпугнули слабых, продолжаем…

Да, вот так все просто. Буква К — это катод, буква А — это анод. Извините, теперь и вы это никогда не забудете.

Продолжим, и разберемся куда течет ток. Если приглядеться, обозначение диода представляет собой стрелку. Вот, не поверите — ток течет именно туда, куда показывает стрелка! Что логично, не правда ли? Дальше больше — ток течет «А ткуда» (от Анода) и «К уда» (к Катоду). В обозначениях транзисторов тоже есть стрелки, и они так же обозначают направление тока.

Ток — направленное движение заряженных частиц — это мы все знаем из школьной физики. Каких частиц? Да, любых заряженных! Это могут быть и электроны несущие отрицательный заряд и обделенные электронами частицы — атомы или молекулы, в растворах и плазме — ионы, в полупроводниках — «свободные электроны» или вообще «дырки», что бы это не значило. Так вот, во всем этом зоопарке проще всего разобраться так: ток течет от плюса к минусу, и все. Запомнить это очень просто: «плюс» — интуитивно — это там где чего-то «больше», больше в данном случае зарядов (еще раз — не важно каких!) и текут они в сторону «минуса», где их мало и ждут. Все остальные подробности, непринципиальны.

Ну, и последнее — батарейка. Обозначение тоже всем известно, две палочки подлинней потоньше и покороче потолще. Так вот покороче и потолще символизирует собой минус — эдакий «жирный минус» — как в школе, помните: «ставлю тебе четыре с жирным минусом ». Я только так и запомнил, возможно, кто-то предложит вариант лучше.

Теперь, вы без труда ответите на вопрос, загорится ли лампочка в этой схеме:

Про анод и катод источника питания необходимо знать тем, кто занимается практической электроникой. Что и как называют? Почему именно так? Будет углублённое рассмотрение темы с точки зрения не только радиолюбительства, но и химии. Наиболее популярное объяснение звучит следующим образом: анод — это положительный электрод, а катод — отрицательный. Увы, это не всегда верно и неполно. Чтобы уметь определить анод и катод, необходимо иметь теоретическую базу и знать, что да как. Давайте рассмотрим это в рамках статьи.

Анод

Обратимся к ГОСТ 15596-82, который занимается химическими Нас интересует информация, размещённая на третьей странице. Согласно ГОСТу, отрицательным электродом является именно анод. Вот так да! А почему именно так? Дело в том, что именно через него электрический ток входит из внешней цепи в сам источник. Как видите, не всё так легко, как кажется на первый взгляд. Можно посоветовать внимательно рассматривать представленные в статье картинки, если содержимое кажется слишком сложным — они помогут понять, что же автор хочет вам донести.

Катод

Обращаемся всё к тому же ГОСТ 15596-82. Положительным электродом химического источника тока является тот, при разряде из которого он выходит во внешнюю цепь. Как видите, данные, содержащиеся в ГОСТ 15596-82, рассматривают ситуацию с другой позиции. Поэтому при консультировании с другими людьми насчет определённых конструкций необходимо быть очень осторожным.

Возникновение терминов

Их ввёл ещё Фарадей в январе 1834 года, чтобы избежать неясности и добиться большей точности. Он предлагал и свой вариант запоминания на примере с Солнцем. Так, у него анод — это восход. Солнце движется вверх (ток входит). Катод — это заход. Солнце движется вниз (ток выходит).

Пример радиолампы и диода

Продолжаем разбираться, что для обозначения чего используется. Допустим, один из данных потребителей энергии у нас имеется в открытом состоянии (в прямом включении). Так, из внешней цепи диода в элемент по аноду входит электрический ток. Но не путайтесь благодаря такому объяснению с направлением электронов. Через катод во внешнюю цепь из используемого элемента выходит электрический ток. Та ситуация, что сложилась сейчас, напоминает случаи, когда люди смотрят на перевёрнутую картину. Если данные обозначения сложные — помните, что разбираться в них таким образом обязательно исключительно химикам. А сейчас давайте сделаем обратное включение. Можно заметить, что полупроводниковые диоды практически не будут проводить ток. Единственное возможное здесь исключение — обратный пробой элементов. А электровакуумные диоды (кенотроны, радиолампы) вообще не будут проводить обратный ток. Поэтому и считается (условно), что он через них не идёт. Поэтому формально выводы анод и катод у диода не выполняют свои функции.

Почему существует путаница?

Специально, чтобы облегчить обучение и практическое применение, было решено, что диодные элементы названия выводов не будут менять зависимо от своей схемы включения, и они будут «прикреплены» к физическим выводам. Но это не относится к аккумуляторам. Так, у полупроводниковых диодов всё зависит от типа проводимости кристалла. В электронных лампах этот вопрос привязан к электроду, который эмитирует электроны в месте расположения нити накала. Конечно, тут есть определённые нюансы: так, через такие как супрессор и стабилитрон, может немного протекать обратный ток, но здесь существует специфика, явно выходящая за рамки статьи.

Разбираемся с электрическим аккумулятором

Это по-настоящему классический пример химического источника электрического тока, что является возобновляемым. Аккумулятор пребывает в одном из двух режимов: заряд/разряд. В обоих этих случаях будет разное направление электрического тока. Но обратите внимание, что полярность электродов при этом меняться не будет. И они могут выступать в разных ролях:

1. Во время зарядки положительный электрод принимает электрический ток и является анодом, а отрицательный его отпускает и именуется катодом.
2. При отсутствии движения о них разговор вести нет смысла.
3. Во время разряда положительный электрод отпускает электрический ток и является катодом, а отрицательный принимает и именуется анодом.

Об электрохимии замолвим слово

Здесь используют немного другие определения. Так, анод рассматривается как электрод, где протекают окислительные процессы. И вспоминая школьный курс химии, можете ответить, что происходит в другой части? Электрод, на котором протекают восстановительные процессы, называется катодом. Но здесь нет привязки к электронным приборам. Давайте рассмотрим ценность окислительно-восстановительных реакций для нас:

1. Окисление. Происходит процесс отдачи частицей электрона. Нейтральная превращается в положительный ион, а отрицательная нейтрализуется.
2. Восстановление. Происходит процесс получения частицей электрона. Положительная превращается в нейтральный ион, а потом в отрицательный при повторении.
3. Оба процесса являются взаимосвязанными (так, количество электронов, что отданы, равняется присоединённому их числу).

Также Фарадеем для обозначения были введены названия для элементов, что принимают участие в химических реакциях:

1. Катионы. Так называются положительно заряженные ионы, что двигаются в в сторону отрицательного полюса (катода).
2. Анионы. Так называются отрицательно заряженные ионы, что двигаются в растворе электролита в сторону положительного полюса (анода).

Как происходят химические реакции?

Окислительная и восстановительная полуреакции являются разделёнными в пространстве. Переход электронов между катодом и анодом осуществляется не непосредственно, а благодаря проводнику внешней цепи, на котором создаётся электрический ток. Здесь можно наблюдать взаимное превращение электрической и химической форм энергии. Поэтому для образования внешней цепи системы из проводников разного рода (коими являются электроды в электролите) и необходимо пользоваться металлом. Видите ли, напряжение между анодом и катодом существует, как и один нюанс. И если бы не было элемента, что мешает им напрямую произвести необходимый процесс, то ценность источников химического тока была бы весьма низка. А так, благодаря тому, что заряду необходимо пройтись по той схеме, была собрана и работает техника.

Что есть что: шаг 1

Теперь давайте будем определять, что есть что. Возьмём гальванический элемент Якоби-Даниэля. С одной стороны он состоит из цинкового электрода, который опущен в раствор сульфата цинка. Затем идёт пористая перегородка. И с другой стороны имеется медный электрод, который расположен в растворе Они соприкасаются между собой, но химические особенности и перегородка не дают смешаться.

Шаг 2: Процесс

Происходит окисление цинка, и электроны по внешней цепи двигаются к меди. Так получается, что гальванический элемент имеет анод, заряженный отрицательно, и катод — положительный. Причем данный процесс может протекать только в тех случаях, когда электронам есть куда «идти». Дело в том, что попасть напрямую от электрода к другому мешает наличие «изоляции».

Шаг 3: Электролиз

Давайте рассмотрим процесс электролиза. Установка для его прохождения является сосудом, в котором имеется раствор или расплав электролита. В него опущено два электрода. Они подключены к источнику постоянного тока. Анод в этом случае — это электрод, который подключен к положительному полюсу. Здесь происходит окисление. Отрицательно заряженный электрод — это катод. Здесь протекает реакция восстановления.

Шаг 4: Напоследок

Поэтому при оперировании данными понятиями всегда необходимо учитывать, что анод не в 100% случаев используется для обозначения отрицательного электрода. Также катод периодически может лишаться своего положительного заряда. Всё зависит от того, какой процесс на электроде протекает: восстановительный или окислительный.

Заключение

Вот таким всё и является — не очень сложно, но не скажешь, что и просто. Мы рассмотрели гальванический элемент, анод и катод с точки зрения схемы, и сейчас проблем с соединением источников питания с наработками у вас быть не должно. И напоследок нужно оставить ещё немного ценной для вас информации. Всегда приходится учитывать разницу, которую имеет анода. Дело в том, что первый всегда будет немного большим. Это из-за того, что коэффициент полезного действия не работает с показателем в 100 % и часть зарядов рассеивается. Именно из-за этого можно увидеть, что аккумуляторы имеют ограничение на количество раз заряда и разряда.

Анод, катод, применение диодов

Устройство, которое блокирует ток в одном направлении, позволяя току течь в другом направлении, называется диодом . Диоды можно использовать по-разному. Например, устройство, в котором используются батареи, часто содержит диод, который защищает устройство, если вы вставляете батареи обратной стороной. Диод просто блокирует выход любого тока из батареи, если он перевернут, это защищает чувствительную электронику устройства.

Диод — это простейшее полупроводниковое устройство, и поэтому это отличная отправная точка для понимания того, как работают полупроводники.

Во-первых, прежде чем описывать принцип работы диода, важно понять основные компоненты диодов.

Схема диодов



Существует два типа примесей:

• N-типа — При легировании N-типа в кремний в небольших количествах добавляют фосфор или мышьяк. Фосфор и мышьяк имеют по пять внешних электронов, поэтому они оказываются не на своем месте, когда попадают в решетку кремния. Пятому электрону не с чем связываться, поэтому он может свободно перемещаться. Требуется лишь очень небольшое количество примеси, чтобы создать достаточно свободных электронов, чтобы позволить электрическому току течь через кремний. Кремний N-типа является хорошим проводником. Электроны имеют отрицательный заряд, отсюда и название N-типа.

• P-тип — При легировании P-типа легирующей примесью является бор или галлий. Бор и галлий имеют только по три внешних электрона. При смешивании с решеткой кремния они образуют «дыры» в решетке, где кремниевому электрону не с чем связываться. Отсутствие электрона создает эффект положительного заряда, отсюда и название P-типа. Отверстия могут проводить ток. Дырка с радостью принимает электрон от соседа, перемещая дырку по пространству. Кремний P-типа является хорошим проводником.

Незначительное количество легирования N-типа или P-типа превращает кристалл кремния из хорошего изолятора в жизнеспособный проводник, отсюда и название «полупроводник».

Кремний N-типа и P-типа сам по себе не так уж удивителен; но когда вы соединяете их вместе, вы получаете очень интересное поведение на стыке. Вот что происходит в диодах.

Диоды — простейшее полупроводниковое устройство. Диод позволяет току течь в одном направлении, но не в другом.

Когда вы соединяете кремний N-типа и P-типа вместе, вы получаете очень интересное явление, которое придает диоду его уникальные свойства.

Несмотря на то, что кремний N-типа сам по себе является проводником, а кремний P-типа сам по себе является проводником, комбинация, показанная на схеме, не проводит электричество. Отрицательные электроны в кремнии N-типа притягиваются к положительной клемме батареи. Положительные отверстия кремния P-типа притягиваются к отрицательной клемме батареи. Ток через переход не течет, потому что дырки и электроны движутся в неправильном направлении.



Если перевернуть батарею, диод прекрасно проводит электричество. Свободные электроны в кремнии N-типа отталкиваются от отрицательного полюса батареи. Отверстия в кремнии P-типа отталкиваются положительным полюсом. На стыке между кремнием N-типа и P-типа встречаются дырки и свободные электроны. Электроны заполняют дырки. Эти дырки и свободные электроны перестают существовать, и их место занимают новые дырки и электроны. Эффект заключается в том, что ток течет через переход.

Когда обратное смещение , идеальный диод блокировал бы весь ток. Настоящий диод пропускает примерно 10 микроампер — немного, но все же не идеально. И если вы приложите достаточное обратное напряжение (V), соединение сломается и пропустит ток. Обычно напряжение пробоя намного больше напряжения, чем когда-либо увидит схема, поэтому оно не имеет значения.

Когда f или с прямым смещением, для включения диода требуется небольшое напряжение. В кремнии это напряжение составляет около 0,7 вольта. Это напряжение необходимо для запуска процесса объединения дырок и электронов на стыке.

Смотрите дополнительную информацию о диодах

Как найти анод-катод диода: 3 пошаговых метода тестирования

Учебники по электронике

АвторKaleb Zayden 72 16 июля 2021 г.

ОПРЕДЕЛЕНИЕ ДИОДА

Диод представляет собой электронный компонент с двумя выводами, проводящий ток в основном в одном направлении .

Структура и обзор диода

Диоды имеют высокое сопротивление в одном направлении (обратное смещение) и почти нулевое сопротивление в другом направлении (прямое смещение).

В настоящее время широко используются полупроводниковые диоды, две клеммы которых соединены p-n переходом. В основном диоды изготавливаются из полупроводников (имеющих свойства между проводником и изолятором).

Полупроводниковые материалы, относящиеся к группе 4 с 4 валентными электронами, такие как кремний и германий, широко используются (за исключением углерода).

Символ диода и полярность

Как найти анод-катод диода?

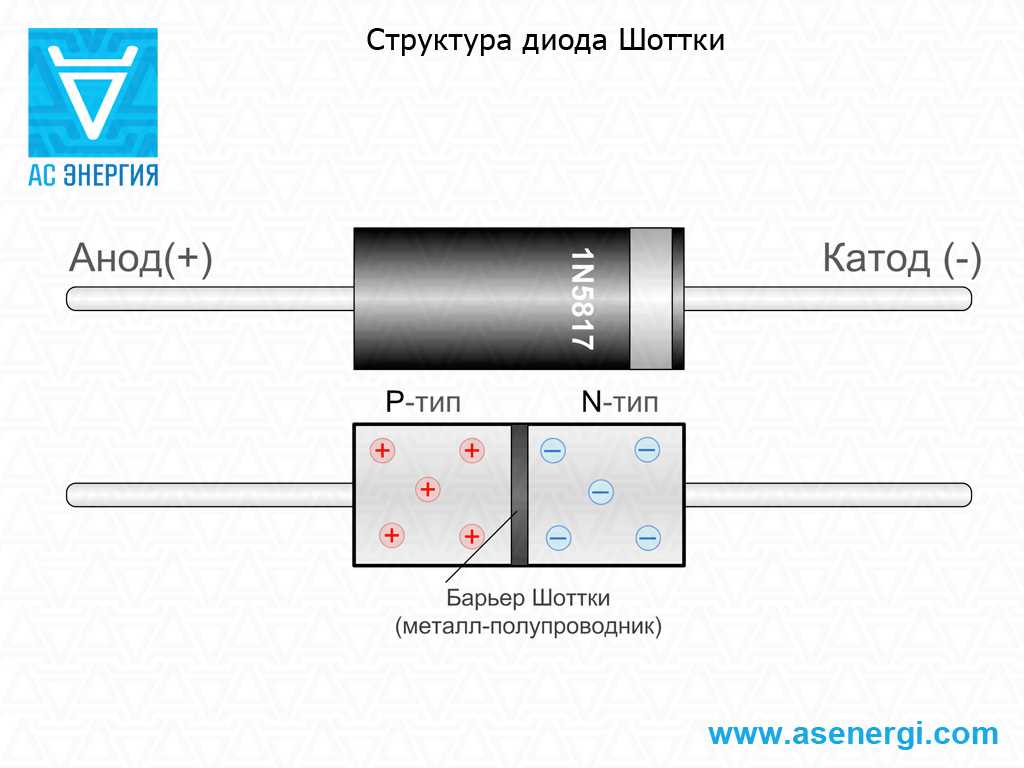

Анод Катод диода можно легко определить по внешнему виду. Рядом с катодной (отрицательной) клеммой вокруг диода есть серебряное или черное кольцо. Таким образом, клемма с полоской серебристого или черного цвета является катодом, а другая клемма — анодом (положительным) 9.0007

Полярность диода также можно определить по его символу. Диод имеет две клеммы, положительную и отрицательную. В символе это символ стрелки, который указывает от положительной (анодной) стороны к отрицательной (катодной) стороне.

Как найти анод и катод в диоде

Кривая ВАХ диода

Поскольку диод является нелинейным устройством, он имеет нелинейную кривую характеристики. График зависимости тока от напряжения представляет собой кривую, а не прямую линию. Напряжение на диоде должно превышать напряжение барьера, чтобы проводить ток, и этот потенциал барьера создает излом на кривой, известный как напряжение излома кривой. Напряжение колена (напряжение включения) составляет около 0,7 В для кремниевых диодов и около 0,3 В для германиевых диодов.

Диодная характеристика IV кривой

51 Помеси собак, которых вы захотите забрать домой: милейшие щенки, которых вы никогда не видели! — Pets World

51 гибридная собака, которую вы захотите увидеть. ..

Включите JavaScript

Рекомендации по похожим видео

Типы диодов

1. Стабилитрон
2. Диод с PN-переходом 9002 6
3. Светодиод
4. Назад диод
5. Диод Шоттки
6. Диод с точечным контактом
7. Варакторный диод
8. Лазерный диод
9. Фотодиод
10. Туннельный диод

Что такое

ДИОД Зенера ?

Зенеровский диод представляет собой специальный кремниевый полупроводниковый диод, который может проводить ток в обратном направлении, когда он достигает определенного напряжения (напряжение Зенера) подходящее оборудование в случае, как найти анод и катод в диоде. Есть два теста, которые можно реализовать.

1. Поиск анода и катода диода с помощью теста в режиме диода
2. Поиск анода и катода диода с помощью теста в режиме омметра (сопротивление)

Как найти анод и катод в диоде с помощью Di тестирование режима оды в цифровой мультиметр

• Поверните центральную ручку туда, где отображается символ диода, который является режимом проверки диодов в цифровом мультиметре.

• Подсоедините красный фоб (+) и черный фоб (-) к любой клемме диода.

• Проверьте показания на дисплее.

• Если отображается значение напряжения, то диод смещен в прямом направлении, и клемма, на которой вы держите красный фоб, является анодом, а клемма, на которой вы держите черный фоб, является катодом диода. (Если отображаемое напряжение составляет около 0,6–0,7, то это кремниевый диод, смещенный в прямом направлении, и это значение составляет 0,25–0,3 для германиевых диодов.) , это означает, что через диод не протекает ток, и он находится в состоянии обратного смещения, когда красный фоб находится на катоде.

Как найти анод-катод диода с помощью режима проверки омметра (сопротивления) в цифровом мультиметре.

• Установите центральную ручку в режим проверки сопротивления, где отображается символ Ом.

• Держите красный фоб и черный фоб по обе стороны от диода.

• Проверьте показания на дисплее, поворачивая центральную ручку из режима низкого сопротивления в режим высокого сопротивления.

• Если дисплей получает низкое значение сопротивления в режиме проверки низкого сопротивления, то он смещен в прямом направлении и красный фоб находится на аноде, а черный фоб — на катоде.

• Если на дисплее отображается очень высокое значение сопротивления или «OL», это означает, что диод смещен в обратном направлении, где красный фоб находится на катоде, а черный фоб — на аноде. Диоды индуцируют очень высокое сопротивление, когда они смещены в обратном направлении.

Как найти анод и катод в диоде с помощью аналогового мультиметра

• Подключите положительный фоб к положительному выводу диода (анод), а отрицательный фоб к отрицательному выводу диода (катод)

• Тогда показание должно давать низкое значение сопротивления, следовательно, оно смещено в прямом направлении.

• Затем подключите положительный фоб к катоду и отрицательный фоб к аноду.

• Затем показания должны отображать высокое значение сопротивления (состояние OL), поэтому диод индуцирует очень высокое сопротивление при обратном смещении.

Часто задаваемые вопросы:

Почему прямое сопротивление диодов не одинаково при измерении на разных шкалах цифрового мультиметра?

Диод — это нелинейное электронное устройство. изменения шкалы цифрового мультиметра приведут к изменению тока и результирующего прямого сопротивления. Поэтому он дает разные значения сопротивления в разных масштабах.

Что такое коленное напряжение диода?

Напряжение на диоде должно превышать напряжение барьера, чтобы проводить ток, и этот потенциал барьера создает излом на кривой, известный как напряжение излома кривой. Напряжение колена (напряжение включения) составляет около 0,7 В для кремниевых диодов и около 0,3 В для германиевых диодов

Как установить режим сопротивления в цифровом мультиметре?

Поверните центральную ручку в режим проверки сопротивления, где отображается символ «Ω» Ом.
