Содержание

Клеммы WAGO

Возможность соединения алюминиевых проводов при помощи клемм Wago
Вопрос

Можно ли соединять алюминиевые провода при помощи клемм Wago?

Ответ

Для монтажа алюминиевых проводов в линейке Wago присутствует специальная разновидность клемм 273 (с пастой). В серии 224 также представлены 2 осветительные клеммы, позволяющие осуществлять переход между одножильным алюминиевыми проводами и гибкими медными проводами осветительных приборов. Для любых других ваговских клемм, монтаж алюминиевых проводов либо смешанный монтаж (алюминиевые и медные провода в одной клемме) проводить не рекомендуется.

Соединение гибких проводов в распаечной коробке
Вопрос

Если провода гибкие, как их можно соединить в распаечной коробке?

Ответ

Для монтажа гибких многопроволочных проводников 4, 5 и 6 классов гибкости (провода с количеством проволочек в жиле более 7) могут быть использованы:
— специально предназначенная для этого серия Wago 222 универсальных рычажковых клемм (3 клеммы на 2, 3 и 5 портов)
— соединительные изолирующие зажимы СИЗ и СИЗ-К (изолирующие скрутки)

Соединение алюминиевых и медных проводов в одной клемме Wago
Вопрос

Можно ли соединять алюминиевые и медные провода в одной клемме ваго?

Ответ

Можно, но для этого пригодны только клеммы с заполнением антиоксидантной пастой: серия 773 с (4 клеммы на 2, 4, 6 и 8 портов), серия 273 с пастой (1 клемма на 3 порта) и серия 224 (2 переходные клеммы на 1+1 и 1+2 порта).

Надежность соединения клеммами Wago в сравнении со скруткой
Вопрос

Могут ли клеммы Wago обеспечить достаточно надежное соединение по сравнению со скруткой?

Ответ

Какая скрутка имеется в виду? Скрутка пассатижами проводов с последующим облуживанием или обмоткой изоляционной лентой, либо изолирующие колпачки СИЗ, монтирующие скрутку проводов? В любом случае, все известные мировые производители безвинтовых клемм с плоско-пружинным зажимом ( Wago, Hellerman Tyton,Tridonic, Ideal, Gardner&Bender ) утверждают, что такое соединение для моножильных проводов является безопасным и надежным. Однако, споры по поводу того, что же лучше: пружинные клеммы либо изолирующие скрутки СИЗ, не утихают и по сей день.
У каждого метода много своих сторонников. История монтажа на американском континенте (США, Канада) с использованием соединительных изолирующих зажимов СИЗ и СИЗ-К насчитывает более полувека. Безвинтовые пружинные клеммы – молодой современный продукт, появившийся на рынке менее 10 лет назад. Предположительно, конструкция плоско-пружинных клемм у разных производителей разная. Поэтому имеет смысл говорить по каждому производителю отдельно.

Возможность монтажа контура заземления при помощи клемм Wago
Вопрос

Можно ли монтировать контур заземления при помощи клемм ваго?

Ответ

Начнем с того, что в российских версиях каталогов Wago нет никакого прямого указания на то, можно или нет использовать клеммы Ваго для монтажа заземляющего контура. Конечно, заземляющие желто-зеленые жилы, входящие в состав многожильного провода можно разводить и монтировать в распределительной коробке. На это есть многочисленные фотографии самого Wago. Однако, в каталожной версии ваговких клемм для Штатов существует специальная линейка клемм для заземления сделанная на базе 773 серии (клеммы 773-112,114,116,118).
Внешне (по фотографиям) клеммы заземления ничем не отличаются от привычных цветных клемм в прозрачном корпусе серии 773 за исключением того, что цвет входной пластмассовой вставки у них – темно-зеленый. Есть ли различия внутренней конструкции – неизвестно. Скорее всего — нет.

Не лишним будет напомнить также, что согласно ПУЭ 1.7.137. в качестве проводов заземления при отдельной прокладке вне кабеля должны быть использованы медные провода сечением не менее 2.5 и 4 мм². Поэтому, если в контуре заземления используются одножильные провода, можно использовать 773 серию ваго на 2, 4, 6 и 8 портов (с max.сечением провода до 2.5 мм²), либо 3-х портовую клемму красного цвета с max.сечением провода до 6 мм².

Вибростойкость клемм Wago
Вопрос

Означает ли вибростойкость клемм Wago, что их можно монтировать в тех случаях, когда предполагается вибрация?

Ответ

Справедливости ради следует отметить, что термины «вибростойкость» и «виброустойчивость» используется применительно к клеммам Wago в сравнении с винтовыми клеммами. Это часть рекламного позиционирования преимуществ продукта. У самого производителя нет прямых указаний на то, можно ли клеммы Wago использовать в условиях вибрации.
На наш взгляд, Ваговские клеммы можно использовать в условиях вибрации. Подчеркнем, что это частное мнение и никаких стендовых испытаний не проводилось. Следует также помнить, что стандартным требованием для условий вибрации (например, для транспорта или любого подвижного состава, при подключении моторных блоков) является прокладка гибких проводов с многопроволочной жильной конструкцией. Поэтому можно использовать либо клеммы Wago серии 222, либо использовать дополнительные втулочные наконечники для 773 серии.

Проверка правильности монтажа на клеммах Wago
Вопрос

Как можно убедиться в том, что монтаж на клеммах Wago совершен правильно?

Ответ

Монтаж клемм Wago достаточно прост и, в силу своей простоты, исключает большую часть возможных ошибок. «Защита от дурака» действительно является сильной стороной технологии монтажа плоско-пружинных клемм.
– Основным требованием грамотного монтажа, на наш взгляд, является правильная подготовка жилы: снятие изоляции с проводов на определенную длину без повреждения токонесущей жилы.

Длина зачистки провода для каждого вида клемм Wago своя (указана в технической спецификации, а также на корпусе клеммы) и составляет от 9 до 12 мм. Если в процессе снятия изоляции жила была надкусана, или хотя бы одна из медных проволочек жилы отрезана – необходимо обрезать провод и произвести повторную зачистку. Конец провода должен быть ровно обрезан и сама жила должна быть прямой без изгибов.

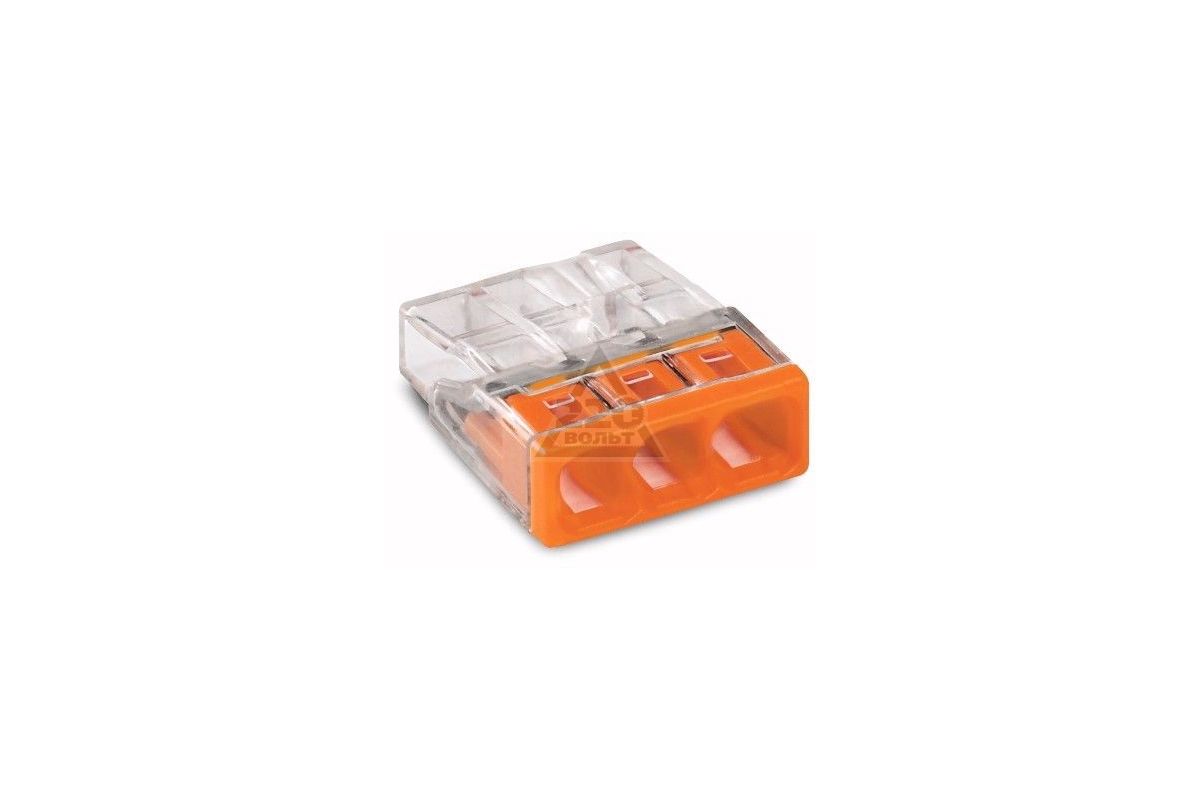

– В клеммах 773 серии с прозрачным корпусом возможен визуальный контроль глубины захода жилы. Для клемм с непрозрачным корпусом важна правильная длина зачистки провода и правило: «заведение жилы до упора».
– Если с монтажом моножил все достаточно просто, то монтаж многопроволочных гибких жил требует внимания. Только жилы до 3 класса гибкости включительно могут заводиться в пружинные клеммы 773 серии непосредственно, без дополнительных втулочных наконечников. С увеличением класса гибкости жил требуются втулочные наконечники.
– В любом случае, после монтажа нет необходимости в разборе клеммы для проверки.
В изолирующем корпусе каждой клеммы Wago предусмотрено специальное контрольное окно для измерения электрических параметров соединения при помощи специальных щупов.

Демонтаж клемм Wago
Вопрос

Можно ли демонтировать клеммы Wago?

Ответ

– Универсальные рычажные клеммы Wago специальной серии 222 демонтируются без проблем, достаточно лишь поднять рычаг и вытащить провод.
– Для извлечения провода и из клемм серий 773 и 273 необходимо совместить вытягивающее усилие с элементами вращения. Демонтаж возможен и прописан самим производителем. То, что клеммы Ваго многократного пользования — не вызывает сомнений. Однако это безусловно верно только для одножильных медных проводов. Далее следует наше частное мнение. После демонтажа на медном проводе остаются следы царапин от стальной пластины. Если количество циклов монтажа-демонтажа превышает «разумное» (то есть, 2-3 раза максимум), вы обнаружите еще большее количество царапин и следов резьбы от стальной пружинной пластины на медной жиле.

В этом случае мы рекомендуем обрезать конец провода, после чего произвести его повторную зачистку и монтаж. Сами клеммы не портятся от повторных операций.
– В случае демонтажа 773-х клемм и многопроволочных гибких жил состоящих из определенного количества проводков, каждая извлеченная жила нуждается в повторной зачистке. При этом лучше больше не использовать клемму для повторного монтажа.
– В тех случаях, когда стандартные клеммы Wago монтируются при использовании дополнительных втулочных наконечников, демонтаж таких соединений существенно затруднен, если возможен вообще. Скорее всего, Вам просто не удастся извлечь провод, не порвав его, и не разворотив клемму. В любом случае, после такого демонтажа использовать повторно сами клеммы не рекомендуется!

Преимущества применения клемм Wago
Вопрос

Есть ли какие-то преимущества применения клемм ваго?

Ответ

Вопрос, с чем сравнивать…

В сравнении с обычными винтовыми полиэтиленовыми клеммниками типа КЗВ (ЗВИ):

– время монтажа клемм Wago значительно меньше, в сравнении с монтажом КЗВ (ЗВИ)

– для монтажа клемм Wago не нужен никакой дополнительный инструмент кроме обычного стриппера для снятия изоляции

– в клеммах Wago, в отличие от «двухпортовых» соединителей КЗВ (ЗВИ) предусмотрены варианты с различным количеством портов (2, 3, 4, 6, 8)

В сравнении с изолирующими колпачками типа СИЗ и СИЗ-К:
– скрутки СИЗ дешевле, чем клеммы Wago
– для монтажа и одного и другого продукта не нужен никакой дополнительный инструмент кроме обычного стриппера для снятия изоляции
– при монтаже клемм Wago, затраты времени на монтаж почти в 2 раза меньше чем на монтаж скруткой СИЗ
– усилие при монтаже клемм Wago значительно меньше требуемого усилия при монтаже СИЗ

– скрутки СИЗ хороши для соединения 2, 3 и максимум 4 проводов. Клеммы Ваго позволяют без проблем подключать 4, 5, 6 и 8 проводов одновременно

Разница в использовании клемм Wago 773 серии с пастой и без пасты для медных проводов
Вопрос

Есть ли разница в использовании для медных проводов 2-х видов Ваговских клемм 773 серии с пастой и без пасты?

Ответ

Для монтажа именно медных проводов никакой разницы нет. За исключением того, что клеммы 773 серии с пастой, дороже (приблизительно на 50%). Вообще, клеммы серии 773 с пастой и без отличаются только наличием/отсутствием пасты и прозрачным/непрозрачным корпусом соответственно. Клеммы с пастой появились исключительно для монтажа алюминиевых проводов. Есть ли смысл переплачивать, если монтаж гарантирует качественный результат и в том и в другом случае?

Возможность соединения проводов разных сечений в одной клемме Wago
Вопрос

Можно ли в одной клемме Ваго соединять провода разных сечений, например, 2.5 и 1 мм²?

Ответ

В описаниях самого производителя нет определенного ответа на этот вопрос.
Однако, исходя из конструктивных особенностей клемм, это делать можно (здесь и далее – наше частное мнение). Пружинные фиксаторы внутри клемм Wago выполнены таким образом, что каждому порту (входу проводника) соответствует свое индивидуальное гнездо и индивидуальная прижимная пластина. Именно раздельный прижимной механизм на каждый порт делает возможным комбинацию проводов различных сечений в одной клемме в пределах указанного диапазона.

Например, для серии 773 при стандартном диапазоне 0,75-2,5 мм², можно соединить провода 2.5 мм², 1.5 мм², 1 мм² и 0.75 мм² в одной клемме. Аналогичная возможность присутствует для комбинации одножильных и многопроволочных проводников. Проведенные нами испытания подтверждают это мнение.

Способность тонкой пластины пружинной клеммы держать требуемый ток
Вопрос

Может ли тонкая пластина пружинной клеммы держать требуемый ток?

Ответ

Металлическая часть пружинной клеммы состоит из двух основных элементов: тонких стальных пружинных фиксаторов и одной соединяющей медной плашки. Сама медная плашка (шина) отнюдь не тонкая, при этом визуальный осмотр внутренней конструкции показывает, что пятно контакта шины с проводом совсем незначительное. Провод лежит не на медной шине, а на ее ребре! Тем не менее, на удивление, проведенные нами эксперименты показывают, что клеммы Ваго уверенно держат те номинальные токи, для которых они рассчитаны без какого бы то ни было нагрева.

Типы гибких проводов, которые можно заводить в клеммы 773 серии
Вопрос

Может ли кто-нибудь объяснить, какие из гибких проводов можно заводить в клеммы 773 серии?

Ответ

Действительно, из описаний производителя понять что-либо по этому вопросу можно с трудом. По классификации Wago, в русскоязычных каталогах и рекламных материалах, существуют «одножильные», «маложильные» и «тонкопроволочные» проводники. Согласно прописанной спецификации, клеммы серии 773 можно монтировать на «маложильные» проводники и нельзя на «тонкопроволочные». Однако, что значит «маложильные» непонятно. «Мало» – это сколько?!
За помощью мы обратились к американской версии каталога Wago.

Здесь прозвучал более определенный ответ: клеммы 773 серии можно монтировать на любые гибкие провода с количеством жил не превышающим 19 проволочек в жиле. То есть, если число проволочек равно 19, то еще можно, если больше – то уже нельзя. Тесты, проведенные нами не подтверждают этот факт!
Начнем с того, что 773 серия действительно хороша для одножильных проводов. А «монтаж напрямую» любых многожильных проводов, даже с минимальным количеством проволочек в жиле (!) выполняется на порядок менее уверенно и требует особой аккуратности. Медные жилы с конструкцией из 19 проволочек (производства Россия) не заводятся в 773 клемму. А если их и можно как-то завести, то это процесс на грани фола. Согласно российским ГОСТ минимально возможное количество проволочек в гибких проводах – 7.
Таким образом, если монтаж на кабельной жиле, состоящей из 19 проволочек невозможен, из оставшихся по ГОСТ вариантов есть только 7 или 12 проволочек в жиле. Это подтверждают тесты. Все, что больше – только с использованием дополнительных втулочных наконечников!

Герметичность клемм Wago с контактной пастой
Вопрос

Являются ли клеммы ВАГО с контактной пастой герметичными?

Ответ

Антиоксидантная паста, которой наполнены клеммы ВАГО (серии 773 и 273), не предназначена для обеспечения герметичности клеммы. Паста это не гелевая водозащитная субстанция(!), ее предназначение – растворение окисной плёнки с алюминиевых проводников и предотвращение их повторного окисления. Степень защиты клемм ВАГО всего лишь IP20.

Соединение многожильных медных проводов с помощью клемм Wago
Вопрос

Можно ли с помощью клемм ВАГО соединять многожильные медные провода?

Ответ

Для прямого подключения любых гибких многожильных медных проводов у ВАГО предусмотрены несколько серий клемм со специальным типом зажима “CAGE CLAMP”:
– 222 серия универсальных клемм (3 клеммы для 2, 3 и 5 проводников)
– 862 серия четырёхпроводных клемм (4 клеммы для 2, 3, 4 и 5 проводников)
– 224 серия осветительных клемм (3 клеммы для переходного соединения гибких многожильных проводов с моножилой)
При опосредованном подключении клемм через втулочные наконечники могут быть использованы:
– 773 серия клемм с плоско-пружинным зажимом в прозрачном корпусе (5 клемм для 2, 3, 4, 6, 8 проводников)
– 773 серия с контактной пастой в сером корпусе (5 клемм для 2, 3, 4, 6, 8 проводников)

Возможность монтажа клемм Wago на улице
Вопрос

Возможен ли монтаж клемм ВАГО на улице?

Ответ

Клеммы ВАГО предназначены для монтажа внутри помещений (в распределительных коробках, электрических щитках, контрольных панелях и т. п.). Минимальная степень защиты IP20 не позволяет использовать клеммы ВАГО при открытом уличном монтаже.

Длина снятия изоляции при монтаже клемм Wago
Вопрос

На какую длину необходимо снимать изоляцию при монтаже клемм ВАГО?

Ответ

В каталоге ВАГО, для каждой серии клемм указана необходимая длина зачистки изоляции проводника. В случае, когда под рукой нет каталога, длину снятия изоляции можно прочитать на упаковке или на корпусе самой клеммы. Кроме того, на корпусе каждой клеммы есть специальная площадка для того, чтобы проконтролировать длину снятой изоляции (на случай, если под рукой нет линейки).

/faq/post_question/324/

разновидности, плюсы и минусы, в щиток

Содержание статьи:

Способ соединения кабелей электрической проводки зависит от требований эксплуатации, обеспечивающих безопасность коммуникаций. Основные методы – сварка, механическая скрутка, установка клеммников. Использование клеммных колодок – простой и надежный способ соединения проводов любого типа. Зажимы для проводов ускоряют монтаж, позволяют обновить соединение. Их применение обеспечивает надежность электромонтажа, выполненного самостоятельно, без привлечения электрика.

Основные требования к клеммникам для соединения проводов

Различные виды клемм

Электроустановочные изделия изготавливаются по специальным стандартам и нормам. К клеммным соединителям предъявляется несколько требований:

  • Устойчивость к высокой температуре и горению. Для корпуса используются материалы, самозатухающие при возгорании. Рекомендуется полиамид, его применяют компании WAGO и Legrand.
  • Надежная и быстрая фиксация контактов. Рекомендуется оставлять достаточную длину кабеля для коммуникации, чтобы не возникало натяжение.
  • Свойства зажимов не должны изменяться на протяжении периода эксплуатации.
  • Размер контактных пластин должен предотвращать соприкосновение жил из разных материалов. Для обеспечения низкого сопротивления медные и латунные части покрываются специальной пастой.
  • Информация об основных характеристиках устройства наносится на корпус изделия.

Одно из существенных требований – защита от случайного доступа.

Преимущества и недостатки коммутации клеммами

При помощи клемм можно соединять медные с алюминиевыми проводами

Для подключения силового кабеля на улице или в доме самым простым вариантом является применение соединительных клемм для поводов. Основные преимущества метода:

  • конструктивное разнообразие соединителей;
  • возможность демонтажа и ремонта;
  • простота, скорость и доступность установки;
  • электробезопасность, корпус из диэлектрика предохраняет от поражения током;
  • устойчивость к механической нагрузке и вибрации;
  • возможность коммутации металлических проводников разного сечения и материала.

Недостатки:

  • выделение дополнительного места в щитках и распределительных коробках;
  • высокая стоимость при масштабных работах.

Зажимы электрические долговечны и надежны, для их установки достаточно иметь отвертку.

Как правильно выбрать клеммы для проводов

Перед покупкой соединительных клемм для проводов необходимо изучить силовой кабель. Понадобится следующая информация:

  • сечение;
  • количество жил;
  • материал проводника.

Важный критерий – номинальный ток. Эта характеристика указывается производителем. Если она будет недостаточной, соединитель начнет греться и плавиться. Имеет значение материал корпуса. Для бытовых приборов, розеток и выключателей подойдут изделия из полипропилена и полиамида. В силовых шинах рекомендуется устанавливать устройства из керамики. Последний критерий размер клеммы. Она должна быть компактной, чтобы поместиться в ограниченном пространстве.

Виды электрических соединительных колодок

Устройства для коммутирования проводки выбирают в зависимости от назначения. Среди множества моделей подбирается оптимальный вариант. Существует несколько способов фиксации проводников в колодках.

Пружинные

Устройство пружинной клеммы

Распространенный вариант изделий пружинного типа – самозажимные клеммы. Они бывают одноразовые и многоразовые. В первом случае после закрепления провод нельзя вытащить без существенных повреждений. В многоразовых моделях он освобождается с помощью рычага. Плюсы способа:

  • для монтажа не требуется опыта и инструментов;
  • зачищенный конец провода фиксируется пружиной после вставления в паз;
  • соединение надежное и долговечное.

Подпружиненные контактные пластины из меди без повреждений фиксируют многожильные провода. Качество соединения проводки не зависит от профессионализма мастера. Даже новичок без труда справится с самозажимным механизмом. Лидером в производстве устройств с автоматическим зажимом контактов является немецкая компания WAGO. Минусом считается высокая стоимость изделий.

Винтовые

Винтовая клемма

Винтовые соединители удерживают провод на контактной площадке с помощью давления винта. Металлический зажим помещен в пластмассовый корпус. Преимущества коммутаторов:

  • возможность использовать многократно;
  • колодка состоит из множества частей;
  • монтаж осуществляется одной отверткой.

Недостатки винтовых колодок:

  • чувствительность к вибрации;
  • не рекомендуется для алюминиевого кабеля;
  • требуется регулярное обслуживание (затягивание винтов).

Винтовой тип клеммников не подходит для многожильных проводов. Он рекомендуется для одножильного медного кабеля. При закручивании винтов требуется определенное усилие, чтобы выполнить коммутацию правильно, необходим опыт. Известные производители винтовых коммутаторов – Legrand и Wiedmuller.

Ножевого типа

Клемма ножевого типа

Коммутаторы ножевого типа устанавливаются в цепях системы зануления. Они рекомендуются на участках, где провод не разрезают по требованиям безопасности. Их особенность – отсутствие необходимости снимать изоляцию с контакта. Провод вставляется в клеммник, где специальный нож прорезает оплетку и надежно фиксирует жилу. Такой тип соединителей имеет свои преимущества:

  • ускоряется монтаж;
  • компактные габариты;
  • не требуются профессиональные навыки для установки.

Ножевые клеммники не используются для силовых цепей, чаще всего их применяют для подключения аудиотехники.

Клеммы на пластиковых колодках

Колодки используются для соединения двух проводов. Они бывают с различным диаметром отверстия для токопроводящей жилы. Устройства позволяют соединять кабели с одной или несколькими жилами, проводники различного сечения. Конструкция колодок исключает процессы окисления при коммутации проводов из меди и алюминия. Некоторые модели заполняются пастой, препятствующей коррозии. Специальная выемка в пластике предотвращает давление на жилу при закручивании винта. Прозрачный корпус изделий дает возможность оценить состояние контактов.

Клеммы для соединения проводов

Кольцевая клемма

К распространенным конструкциям обжимных клемм для проводки относятся:

  1. Кольцевые – зажимы круглой формы характеризуются наиболее надежным контактом за счет большой площади соприкосновения. Они рекомендуются для слаботочных и силовых сетей. Изделия представляют собой металлическое кольцо и хвостовик. Клеммы изготавливают из меди или алюминия. Размеры изделий представлены в диапазоне 3-27 мм.
  2. Штыревые – разъемные детали, состоящие из двух частей – вилки и розетки. Это изолированные устройства, цвет которых указывает на мощность клеммника. Детали соединения маркируются символами «A» и «B».
  3. Вилочные – клеммы вилочного типа предназначены для винтового монтажа. Их используют во вторичных и силовых схемах. Материалом для изделий служит алюминий, латунь и различные медные сплавы. Конструктивно зажимы представляют вилку с двумя зубцами, с изоляцией или без нее. Подходят для проводов, не превышающих в диаметре 6 мм.
  4. Ножевые – распространенный вариант для многожильных проводов небольшого сечения. Клеммы применяются для бытовых приборов – утюги, холодильники. Конструкция изделий парная «папа и мама». Расцветка изоляции зависит от мощности, максимальный параметр 5 кВт.

Использование клемм – самый простой и экономный вариант коммутации электропроводов.

Зажимы для ответвлений типа «орех»

Орех для соединения проводов

Зажим для ответвления магистрального ответвления без разделения состоит из пластикового корпуса и металлических пластин с болтами. На плашках имеется пазы для контактов. При выборе модели учитывают сечение магистрального провода и ответвления. Такой соединитель можно использовать для коммутации проводов из алюминия и меди. Между двумя плашками находится разделительная пластина из латуни.

Для распределительных коробок

В распределительную коробку заводят провода всех подключаемых устройств. Клеммники для распаячных коробок предназначены для разветвления электропроводки. Их корпус изготавливают из поликарбоната, а контактную площадку из меди. Фиксация осуществляется пружинным механизмом.

С предохранителем

Устройства имеют в конструкции дополнительный элемент – плавкий предохранитель. Клеммы получаются увеличенного размера. Они устанавливаются в сетях постоянного и переменного тока. Сфера применения – коммутация электроприборов без встроенных предохранителей и установка в щиток на DIN рейку.

Какие клеммы для коммутации проводов лучше использовать

Таблица соотношения сечения провода и мощности тока

Подобрать подходящие клеммы для соединения провода помогут простые правила:

  • Ориентироваться на технические параметры клеммных блоков. К основным характеристикам относится номинальный ток и диаметр проводника. Маркировка наносится на корпус изделий.
  • При необходимости соединения проводников из разных металлов выбирают колодку со специальным наполнителем. Паста предотвращает процессы окисления при коммутации алюминия и меди.
  • Выбирать изделия из материала, подходящего к условиям эксплуатации.

При выборе соединителей играет роль качество материалов и сборки, лучше отдавать предпочтение известным производителям. Низкосортный клеммник для проводов из Китая может стать причиной короткого замыкания или пожара.

Обзор производителей электроустановочных устройств

От качества изделий, которыми приходится пользоваться при монтаже проводки, зависит пожарная безопасность. Продукция неизвестных фирм может изготавливаться из дешевых заменителей латуни и качественного пластика. Известные производители электрооборудования предлагают надежные клеммные соединения.

ABB

Клемма винтовая M35/16 35 мм.кв (5124R0700) ABB

Группа компаний ABB – лидер в производстве электрооборудования высокого класса. Ее ассортимент позволяет подобрать изделия для любого вида работ. Бренд предлагает клеммники для проводов основных типов соединения: пружинные, винтовые, втычные, системы с прорезанием изоляции и т. д. Плюсы изделий:

  • отличное качество;
  • разнообразие моделей;
  • инновационные разработки;
  • надежность.

Уникальным товаром производителя являются тестовые блоки Essailec и клеммные блоки ADO System.

WAGO

Клеммник для проводов Wago 5 разъемов

Продукция немецкой фирмы WAGO завоевала популярность благодаря надежности и простоте использования. Наибольшую популярность получили пружинные самозажимные клеммники. С их помощью без повреждений фиксируют мягкие многожильные и одножильные кабели различного диаметра. Плюсы изделий:

  • устойчивость к вибрации;
  • скорость соединения контактов;
  • постоянное давление исключает деформацию жилы;
  • возможен доступ измерительных инструментов при ремонте.

Надежность конструкции обеспечивает стальная пружина и корпус из полиамида. Компания предлагает зажимы для разъемной и неразъемной коммуникации. Они подходят для проводов сечением до 4 кв. мм.

Legrand

Проходная клемма с винтовым зажимом Legrand Viking 3

Бренд Legrand заслужил уважение и признание на рынке товаров электрической инфраструктуры. Компания предлагает клеммные блоки с винтовыми и пружинными зажимами. Достоинства изделий:

  • стойкость к выдергиванию провода;
  • механическая прочность;
  • простой монтаж;
  • разнообразие размеров.

Контактные площадки устройств изготовлены из латуни с никелевым покрытием, улучшающим проводимость тока.

Технология соединения проводов с помощью клемм

Соединение жил

От правильной коммутации проводов зависит функционирование электрической сети и приборов. Нюансы соединения зависят от типа клеммников. При работе с самозажимными блоками WAGO серии 2273 достаточно зачистить провод от изоляции на участке 10 мм. Работа проводится осторожно, чтобы не повредить токопроводящую жилу. Конец контакта вставляют с усилием в отверстие клеммы.

Универсальные соединители серий 222 и 221 имеют рычажки для закрепления проводника. Их предварительно поднимают вверх. После вставления зачищенной жилы деталь опускают. Устройства многоразовые, легко разъединяются. Компактные клеммы зажимные для провода используют в распределительных коробках. Их размещают на расстоянии друг от друга, чтобы снизить вероятность нагрева и замыкания.

Блоки серии 224 применяют при монтаже осветительных приборов. Клеммники для соединения проводов имеют специальные отверстия для одножильных и многожильных контактов.

Соединители WAGO 773 являются одноразовыми. В отверстие вставляет кончик без изоляции и фиксируется внутренним зажимом. При необходимости его вынимают, совершая прокручивающие движения. Проверка надежности фиксации провода в соединительном устройстве выполняется легким подергиванием.

Как выбрать самозажимной клеммник WAGO правильно

Как выбрать самозажимной клеммник правильно

Существуют различные способы соединения кабелей и проводов. Все они отличаются своими преимуществами и недостатками. При этом способ соединения проводников самозажимными клеммниками, характеризуется высокой монтажной скоростью и простотой.

В последнее время всё большую популярность набирают клеммники Wago. С помощью соединения проводов данными клеммниками, монтаж электропроводки в квартире существенно упрощается. При этом для монтажа нет необходимости использовать специальные инструменты электрика, да и опыт работы с ними, также не нужен.

Клеммники ВАГО выпускаются в нескольких сериях, поэтому они отличаются, в первую очередь, своими конструктивными особенностями. Самыми простым в работе считаются клеммы WAGO 773 и 2273 серии. Самозажимная конструкция этих клеммников позволяет быстро соединить проводники вместе, буквально за считанные минуты.

При этом клеммники полностью соответствуют заявленному номиналу и характеристикам производителя, с одним небольшим условием — если они качественные и имеют сертификат. Сегодня можно встретить всевозможные подделки клемм, качество материалов изготовления которых, сильно страдает. Вследствие этого нередко электропроводка выходит из строя, а репутация соединения проводов клеммниками, серьёзно страдает.

Как определить подделку среди клеммников, и можно ли это сделать визуальным способом, так сказать, «на глаз». Именно об этом мы и хотим поделиться с тобой, наш дорогой читатель, на сайте Электрик САМ elektriksam.ru

Как отличить качественный клеммник от подделки?

Основная проблема при использовании некачественных клемм, это их обгорание. В результате того, что клеммники не способны выдержать заявленный ток нагрузки, они расплавляются и выходят из строя. Мы рекомендуем при выборе клеммников ВАГО и их аналогов, придерживаться следующих правил, чтобы определить подделку.

  • Клеммники WAGO, да и любые другие, лучше покупать только у официальных дилеров. Сейчас совсем нетрудно найти через интернет представительства и адреса магазинов в каком-то конкретном городе. При этом вы будете уверены в том, что покупаете, только действительно качественную электропродукцию, а не подделку.
  • При покупке самозажимных клемм на рынке или в других местах, не у официальных дилеров, обязательно обращайте внимание на их корпус. На нем обязательно должна быть указана серия, длина и диапазон подключаемых проводников. Обязательно должен иметься и логотип компании.

Качественные и надёжные самозажимные клеммники наполовину должны иметь прозрачных корпус, через который можно было бы посмотреть правильность подключения проводников, а также их надежность. Для соединения алюминиевых проводов, на контактную часть клемм должна быть нанесена особая паста «Alu-Plus2, которая способна удалить оксидную плёнку с алюминия, и, тем самым, улучшить контакт соединения.

Не стоит выбирать самые дешёвые клеммники. Лучше отдать предпочтение качественной и проверенной временем продукции, поскольку электричество не терпит ошибок, а выход из строя клемм, может привести к возникновению серьезных проблем с электропроводкой.

разновидности и их характеристики + тонкости соединения проводов клеммниками Ваго

Скрутка проводников признана устаревшим, не выдерживающим новых требований к электробезопасности способом соединения, пайка и сварка – трудоемкими, а для опрессовки необходим специальный инструмент.

Проще всего соединять провода, используя клеммники Wago – специальные устройства, быстро и легко обеспечивающие надежный контакт, а если нужно, то и фиксацию в нужном месте.

Давайте вместе разберемся в разновидностях клеммников и способах их монтажа.

Содержание статьи:

  • Особенности применения и преимущества WAGO
  • Обзор популярных видов клеммников
    • Категория #1 – для осветительного оборудования
    • Категория #2 – для электромонтажных работ
    • Категория #3 – для установки на основание
  • Рекомендации по монтажу Ваго
  • Выводы и полезное видео по теме

Особенности применения и преимущества WAGO

Наименование «Ваго» уже давно стало нарицательным: практически все пружинные, самозажимные или рычажные соединители для проводов называют именно так.

На самом деле это название марки, которая выпускает в широком ассортименте различные монтажные изделия для коммутации 1-жильных и многожильных проводов.

Небольшие по размеру пластиковые изделия отличаются по конструкции. В зависимости от наличия внутри корпуса контактов, пробивных элементов или пасты, они могут служить для соединения 2-х и более проводов, изготовленных из одинаковых или разных материалов

Удобные приспособления могут пригодиться на любом этапе электромонтажных работ.

Поэтому еще при составлении проекта и расчетах для сметы нужно уточнить приблизительное количество соединительных элементов, необходимых для коммутации проводов в электрощитах, распределительных коробках, электромонтажных устройствах.

Варианты использования клемм:

Галерея изображенийФото из Соединение 1-жильных проводов – заземляющих, нулевых и фазных. Использованы самозажимные одноразовые клеммы, предназначенные для одной жилы Для коммутации применяется колодка, состоящая из 3-х клемм и соединяющая три одножильных нулевых провода В одной распредкоробке можно использовать клеммники на 1 провод или клеммные коробки на 2, 3 и более проводов. Это зависит от цели и вида соединений Для соединений большого количества проводников в электрощитах используют специальный вид фиксированных клеммников Расключение проводников в распределительной коробкеПодключение осветительных настенных приборовРаспаечная коробка с клеммами разного видаМодули для монтажа на плоскость

По сути, клеммники можно применять везде, где требуется быстрое и надежное соединение. Но нужно быть внимательным и не устанавливать несъемные изделия там, где предполагается в дальнейшем разъединение, и наоборот.

Многие монтажники давно перешли на оптимизацию работы – и действительно, получили от этого только плюсы:

  • установка электропроводки проходит быстрее;
  • для монтажа не нужно дополнительного инструмента или навыков;
  • клеммники всегда есть в свободной продаже;
  • существует множество разновидностей для всех видов электромонтажных работ, не нужно искать заменители;
  • обеспечивается надежный, изолированный, защищенный контакт;
  • соблюдаются нормы безопасности.

Но есть и минусы. Главный – высокая цена изделий. Если нужно заменить расключку в одной распредкоробке, материальные потери мало ощутимы, но когда необходимо поменять проводку во всем доме, покупка соединителей может вылиться в кругленькую сумму.

Вторым минусом называют возможность возгорания или плавления изделий. Следует понимать, что оригинальная продукция марки Ваго не может воспламениться, если не нарушены требования к установке.

Результат неправильного использования. Перед монтажом клемм следует обязательно изучить характеристики и выяснить, на какую токовую мощность они рассчитаны. Вероятность пожара возникает только при нарушении норм

Вторая причина возгораний – применение неоригинальной продукции. На Алиэкспресс продается бесчисленное множество недорогих электромонтажных изделий китайского производства. Они только внешне похожи на клеммы Ваго, на самом деле это дешевая подделка.

Понятно, что изготовлены они из ненадежных, плавких, хрупких, а возможно, и опасных материалов.

Отличительные черты оригинальных изделий Ваго:

  • характерный оттенок флажков (рычажков) или корпуса;
  • маркировка на тыльной стороне;
  • схема и метки для зачистки проводов на корпусе;
  • контактные планки внутри корпуса толстые;
  • металлические части не магнитятся.

Соответственно, дешевые аналоги отличаются оттенком, иногда и характерным запахом. Не имеют полноценной маркировки и меток, а внутренние планки очень тонкие и магнитятся.

Обзор популярных видов клеммников

Существует несколько классификаций клемм Ваго. Их можно группировать по размеру, предназначению, способу и месту применения. Но самым удобным делением на категории считается комбинированная классификация, в которой учитываются и функциональные возможности, и место монтажа.

Рассмотрим основные группы клеммников, применяемых для электросети. Клеммники с дросселем, конденсатором а также для трансформаторов и печатных плат рассматривать не будем по причине их редкого применения в бытовых условиях.

Категория #1 – для осветительного оборудования

В категорию входит несколько разновидностей изделий, предназначенных для подключения точечных светильников, бра, люстр и другого осветительного оборудования.

Виды:

  • Серии 294 и 294 Linect® служат для коммутации тонкожильных, 1-жильных, многожильных проводов без предварительной подготовки. С помощью специальной пластины может производиться разгрузка натяжения. Максимальный ток – 24 А.
  • Серия 272 для проводов с сечением 2,5 мм² делится на изолированные и компактные клеммы.
  • Серия 293 отличается тем, что имеет прямой заземляющий контакт и монтажную ножку на защелке.

Преимущество категории – разработка Push-in CAGE CLAMP, благодаря которой перед монтажом не нужно надевать на провода наконечники или уплотнять их.

Опционально контакт заземления PE может устанавливаться прямо под местом соединения проводов, чтобы металлический корпус можно было интегрировать в систему защиты

На одной из сторон расположено отверстие для возможности подключения третьего контакта с сечением 0,5-0,75 мм².

Категория #2 – для электромонтажных работ

Это самая большая и самая востребованная группа, так как универсальные устройства, представленные в ней, могут пригодиться на любом этапе обустройства электросети.

Основной принцип соединения проводников – в отказе от винтовых контактов и использовании пружинных зажимных механизмов.

Виды:

  • Серия 224 – специально разработанное устройство для соединения одножильного проводника с тонким многожильным.
  • Серия 243 – для обслуживания низковольтных систем, в которых используются 1-жильные провода малого сечения – 0,6-0,8 мм.
  • Серия 2273 – компактные, но мощные устройства для экономии места в распределительных коробках.
  • Серии 273/773 – для 1-жильных проводников 2,5 мм² и 4 мм². Признаны самыми продаваемыми в мире.
  • Серия 222 – универсальные устройства для всех типов проводников, выдерживающие даже мощные токи.
  • Серия 221 – усовершенствованный вариант серии 222 с прозрачным компактным корпусом.

Особой популярностью в России пользуются изделия 221 серии. Благодаря уменьшенным размерам их часто используют в условиях ограниченного пространства, например, когда в небольшую распредкоробку необходимо втиснуть множество соединений.

Прозрачный корпус дает возможность внимательно рассмотреть результаты монтажа: на какую длину вставлены жилы и насколько правильно они зачищены

Устанавливать клеммы легко вследствие продуманной конструкции: из-за углублений по бокам коннекторы не выскальзывают из рук, а рычаг не требует больших усилий для манипуляций.

К какой именно серии относится клеммник, можно определить по маркировке на корпусе. По ней же догадываются, что это оригинальное изделие, а не подделка

Внутри пластикового корпуса находятся луженые стержни, защищенные от газов. Несмотря на видимую хрупкость, клеммы выдерживают большие нагрузки. Они способны передавать ток до 32 А и 450 В при максимальной температуре +105 °С.

Универсальные клеммы 222 серии не менее популярны благодаря простому устройству и умеренной цене. Их многофункциональность объясняется возможностью коммутации проводников сечением 0,08-4 мм².

Удобные рычажные приспособления применяют при монтаже телефонов, жалюзи, насосов, установке светового, аудио- и видеооборудования. Никакие инструменты при этом не нужны

Преимущество серии – возможность производить мостовое соединение между двумя различными по сечению и типу проводниками, например, 1-жильными и тонкими многожильными.

Категория #3 – для установки на основание

Фиксирующие клеммные колодки и модульные блоки не располагаются свободно и не «висят» без поддержки. Они устанавливаются на плоскость – монтажное основание.

Виды:

  • Серия 862 – корпусные колодки рассчитаны на соединение до 4 проводников, позволяют коммутировать обжатые, уплотненные ультразвуком и неподготовленные жилы.
  • Серии 260-262 служат для бокового, а 264 – для фронтального монтажа. Это модульные клеммы и колодки для установки на DIN-рейку.
  • Серию 869 применяют для клемм до 4 мм². Они фиксируются с лицевой стороны, оснащены опорными ножками или крепежными фланцами.

Что именно выбрать, клеммы или колодки, зависит от объема работ, количества проводников и задач электромонтажа.

Все изделия перечисленных серий имеют специальные крепления для DIN-рейки, отверстия для монтажа проводников и зажимы, обеспечивающие надежное соединение

Также все колодки имеют специальные отверстия – точки измерений для тестирования после установки. Конструкция устроена так, что легко приклеить маркировочную ленту и обозначить назначение каждого модуля.

Рекомендации по монтажу Ваго

Специально учиться, как пользоваться клеммниками Ваго, не нужно, процесс установки происходит быстро и просто. Гораздо важнее не ошибиться в выборе и проследить, чтобы изделия соответствовали параметрам электрических контуров.

Рассмотрим коммутацию проводов на примере прозрачных соединительных клемм серии 773 на 3 проводника:

  • Зачищаем конец провода примерно на 12 мм – снимаем изоляцию.
  • Вставляем проводник в гнездо, двигаем до упора. В идеале конец жилы без изоляции должен целиком поместиться в корпус.
  • Проверяем надежность крепления, слегка потянув провод в обратную сторону.
  • Рекомендуем также прочесть другой наш материал, где мы рассказали как выбрать стриппер для зачистки проводов. Подробнее – переходите по ссылке.

    Прозрачный пластик дает возможность убедиться, правильно ли установлена жила.

    Внутренняя полость корпуса заполнена специальной пастой. Это особенно ценно, если вместо медных проводников используются алюминиевые. Паста защищает их от образования оксидной пленки

    С тыльной стороны Ваги для соединения электрических проводов находится специальное отверстие для тестирования. Благодаря ему, не вскрывая корпус, можно с помощью индикаторной отвертки определить технические параметры цепи.

    При монтаже съемных клемм, конструкция которых отличается наличием рычажка, необходимо произвести пару дополнительных действий:

    • снимаем изоляцию;
    • поднимаем «язычок» вверх;
    • вводим проводник в отверстие, продвигаем до упора;
    • возвращаем рычажок на место;
    • визуально или слегка потянув, проверяем надежность.

    Клеммы 221 серии наиболее удобны при установке: широкие рычажки легко поднимать и опускать легким нажатием пальцев.

    Обычно на корпуса клеммников нанесены специальные метки, помогающие зачистить жилы.

    Чтобы процесс соединения проводов проходил быстро и без заминок, нужно запомнить несколько простых правил:

    Галерея изображенийФото из Клеммы не прячут под гипсокартон или другую облицовку. Их обязательно помещают на место установки, рекомендованное производителем – в распредкоробку, электрощит и пр. Нельзя прятать распределительные коробки под обои или штукатурку. Они всегда должны быть в открытом месте, доступном для ревизии Нельзя предусмотреть ремонтные работы или очередной апгрейд электросети, поэтому всегда оставляйте небольшой запас проводов для повторного подключения, особенно, если клеммы несъемные Клеммники Ваго способны соединять алюминий с медью, но для его защиты применяйте специальную пасту, которая противостоит окислению Распределительные коробки – лучшее место для монтажаРаспаечная коробка в доступном местеПровода для монтажа с запасомАлюминиевые провода подключаются через Ваго

    Обязательно изучите паспортные данные клеммников, там всегда указан диапазон сечений проводников, максимальное напряжение, количество жил. Также обязательно нужно разобраться с маркировкой электрических проводов по цвету.

    Обязательно рассчитайте суммарную нагрузку всех линий, которые соединяет клемма. Чтобы не превысить номинальный ток изделия, желательно его подбирать с небольшим запасом.

    Выводы и полезное видео по теме

    Монтаж клеммников 2273:

    Инструкция для 222 серии:

    Электромонтажная продукция Wago известна во всем мире и не нуждается в дополнительной рекламе.

    Многие электрики уже отказались от других способов соединения проводников и давно используют только самозажимные клеммы или рычажные колодки известного производителя. Это легко объяснимо: устанавливать Ваго проще и быстрее, а эффективность коммуникаций выше.

    А вам приходилось пользоваться клеммниками Ваго? Поделитесь, пожалуйста, впечатлениями от их использования. Оставляйте свои комментарии в расположенном ниже блоке. Там же вы можете задать вопросы по теме статьи, а мы постараемся оперативно ответить.

    Источник sovet-ingenera.com

    Команда Paste в Linux с примерами

    Команда Paste — одна из полезных команд в операционных системах Unix или Linux. Он используется для объединения файлов по горизонтали (параллельное объединение) путем вывода строк, состоящих из строк из каждого указанного файла, разделенных табуляцией в качестве разделителя, в стандартный вывод. Когда файл не указан или ставится тире («-») вместо имени файла, вставка читает из стандартного ввода и дает результат таким, какой он есть, пока не будет дана команда прерывания [Ctrl-c] .

    Синтаксис:

      паста [ОПЦИЯ] ... [ФАЙЛЫ] ...


    Рассмотрим три файла с именем state , capital и number . state и capital Файл содержит 5 названий индийских штатов и столиц соответственно. Номер Файл содержит 5 номеров.

      $ состояние кошки
    Аруначал-Прадеш
    Ассам
    Андхра-Прадеш
    Бихар
    Чхаттисгра

      $ кошачий капитал
    Итанагар
    Dispur
    Хайдарабад
    Патна
    Райпур


    Без опции paste объединяет файлы параллельно.Команда paste записывает соответствующие строки из файлов с табуляцией в качестве разделителя на терминале.

      $ паста номер столица штата
    1 Аруначал-Прадеш Итанагар
    2 Ассам Диспур
    3 Андхра-Прадеш Хайдарабад
    4 Бихар Патна
    5 Чхаттисграх Райпур


    В приведенной выше команде три файла объединяются командой вставки.


    Опции:

    1. -d (разделитель): Команда «Вставить» по умолчанию использует разделитель табуляции для объединения файлов.Разделитель можно изменить на любой другой символ с помощью параметра -d . Если в качестве разделителя указано более одного символа, вставка использует его по кругу для разделения строк каждого файла.

      Указан только один символ
      $ paste -d "|" номер столицы штата
    1 | Аруначал-Прадеш | Итанагар
    2 | Ассам | Dispur
    3 | Андхра-Прадеш | Хайдарабад
    4 | Бихар | Патна
    5 | Чхаттисгра | Райпур

      Указано более одного символа
      $ паста -d "|" номер столицы штата
    1 | Аруначал-Прадеш, Итанагар
    2 | Ассам, Диспур
    3 | Андхра-Прадеш, Хайдарабад
    4 | Бихар, Патна
    5 | Чхаттисгра, Райпур

    Первый и второй файл разделяются знаком "|" а вторая и третья разделяются знаком «,».После этого список исчерпывается и используется повторно.


    2. -s (серийный): Мы можем последовательно объединить файлы, используя параметр -s. Он считывает все строки из одного файла и объединяет все эти строки в одну, причем каждая строка разделяется табуляцией. И эти отдельные строки разделяются новой строкой.

      $ паста номер госкапитал
    1 2 3 4 5
    Аруначал-Прадеш Ассам Андхра-Прадеш Бихар Чхаттисгра
    Итанагар Диспур Хайдарабад Патна Райпур


    В приведенной выше команде сначала она считывает данные из файла номер и объединяет их в одну строку с каждой строкой, разделенной табуляцией.После этого вводится символ новой строки и начинается чтение из следующего файла, т.е. , состояние и процесс повторяется снова, пока не будут прочитаны все файлы.

    Комбинация -d и -s: В следующем примере показано, как указать разделитель для последовательного слияния файлов:

      $ paste -s -d ":" номер столицы штата
    1: 2: 3: 4: 5
    Аруначал-Прадеш: Ассам: Андхра-Прадеш: Бихар: Чхаттисгра
    Итанагар: Диспур: Хайдарабад: Патна: Райпур


    3. –Version: Этот параметр используется для отображения версии вставки, которая в настоящее время выполняется в вашей системе.

    $ paste --version
    вставить (GNU coreutils) 8.26
    Упаковано Cygwin (8.26-2)
    Авторское право (C) 2016 Free Software Foundation, Inc.
    Лицензия GPLv3 +: GNU GPL версии 3 или новее.
    Это бесплатное программное обеспечение: вы можете изменять и распространять его.
    НИКАКИХ ГАРАНТИЙ в той степени, в которой это разрешено законом.

    Написано Дэвидом М. Игнатом и Дэвидом Маккензи.

    Приложения команды вставки

    1. Объединение N последовательных строк: Команда вставки также может использоваться для объединения N последовательных строк из файла в одну строку. Здесь N можно указать, указав числовые дефисы (-) после вставки.

    С двумя дефисами
      $ кошачий капитал | паста - -
    Итанагар Диспур
    Хайдарабад Патна
    Райпур

    С 3 дефисами
      $ паста - - -
    Итанагар Диспур Хайдарабад
    Патна Райпур



    2. Комбинация с другими командами: Несмотря на то, что paste требует как минимум двух файлов для объединения строк, данные из одного файла могут быть получены из оболочки. Как и в нашем примере ниже, команда cut используется с опцией -f для вырезания первого поля файла состояния , и вывод конвейерно с командой вставки, имеющей одно имя файла и вместо второго имени файла указывается дефис.

    Примечание: Если дефис не указан, то ввод из оболочки не вставляется.

    Без шумихи
      $ cut -d "" -f 1 состояние | паста номер
    1
    2
    3
    4
    5

    С гипеном
      $ cut -d "" -f 1 состояние | номер пасты -
    1 Аруначал
    2 Ассам
    3 Андхра
    4 Бихар
    5 Чхаттисгра


    Порядок вставки можно изменить, изменив расположение дефиса:

      $ cut -d "" -f 1 состояние | паста - номер
    Аруначал 1
    Ассам 2
    Андхра 3
    Бихар 4
    Чхаттисгра 5


    Автор статьи Акаш Гупта . Если вам нравится GeeksforGeeks, и вы хотели бы внести свой вклад, вы также можете написать статью с помощью provide.geeksforgeeks.org или отправить ее по электронной почте на [email protected] Смотрите, как ваша статья появляется на главной странице GeeksforGeeks, и помогайте другим гикам.

    Пожалуйста, напишите комментарии, если вы обнаружите что-то неправильное, или вы хотите поделиться дополнительной информацией по теме, обсужденной выше.

    Вставка в буфер терминала

    Предположим, вы открыли обычный текстовый буфер, содержащий файл README .md , в котором перечислены команды, которые вы хотите запустить в оболочке. В другом сплите у вас есть буфер терминала, содержащий оболочку. Вы можете активировать текстовый буфер и использовать команду "ay для восстановления текста. Затем активируйте буфер терминала и используйте команду Normal mode "ap для вставки текста в командную строку оболочки. Чтобы выполнить эту командную строку в оболочке, вы можете нажать i . ( i переключается в режим терминала, затем оболочка получает ключ , который выполняет командную строку.)

    Как буфер терминала обрабатывает вставленный текст?

    Если вы последуете приведенному выше примеру, у вас может сложиться впечатление, что нет ничего особенного в использовании команды p в буфере терминала. Но вы должны знать о некоторых различиях в том, как команда p работает в терминальном буфере по сравнению с обычным буфером.

    В обычном буфере команда p вставляет текст в позицию курсора. (Чтобы разделить волосы: строчные p вставляются после курсора, тогда как прописные P вставляются перед курсором.) В буфере терминала команда p вставляет текст в положение курсора терминала , который отличается от обычного курсора . Так в чем разница?

    Предположим, у вас есть оболочка bash, работающая внутри буфера терминала. В этом сценарии Neovim имеет курсор, а Bash — курсор. В обычном режиме вы можете использовать движения Neovim, например, j , k , w , b для перемещения курсора Neovim.Когда вы находитесь в режиме терминала, вы можете использовать привязки строки чтения, например , , , для перемещения курсора Bash. Когда вы используете команду p в обычном режиме, Neovim отправляет текст из регистра в базовую программу, как если бы вы ввели символы вручную в режиме терминала. В этом контексте результатом является то, что текст из регистра вставляется в оболочку bash в месте нахождения курсора bash.

    Делаем видимым курсор терминала

    Вы можете стилизовать внешний вид курсора терминала, используя группы выделения TermCursor и TermCursorNC. Стиль TermCursor применяется, когда вы находитесь в режиме терминала, в противном случае используется стиль TermCursorNC ( NC означает Non-Current ). Если в вашей цветовой схеме не указаны стили для этих групп выделения, то при использовании команды p может быть сложно определить, где будет отображаться текст.

    Вы можете сделать курсор терминала более заметным с помощью этого быстрого исправления:

    : привет! TermCursorNC ctermfg = 15 guifg = # fdf6e3 ctermbg = 14 guibg = # 93a1a1 cterm = NONE gui = NONE


    Более долгосрочным решением было бы добавить подходящие стили в вашу предпочтительную цветовую схему. В настоящее время мне нравится использовать тему solarized8, которая определяет стили для терминала Neovim.

    Вставка в терминальном режиме

    В режиме вставки вы можете использовать {reg} для вставки содержимого регистра.Однако эта команда не работает в режиме терминала . Помните: в режиме терминала все нажатия клавиш перенаправляются программе, работающей внутри буфера терминала. Например, если вы запускаете оболочку bash (с привязками по умолчанию для строки чтения) внутри буфера терминала, то нажатие вызовет функцию обратного инкрементного поиска . Было бы удобно, если бы вы могли вставлять текст прямо из режима терминала.

    Вы можете создать сопоставление, чтобы добавить эту функциональность:

    , если есть ('nvim')
      tnoremap   '  "'.nr2char (getchar ()). 'пи'
    endif


    После загрузки этого сопоставления вы можете вставить содержимое регистра в режиме терминала, нажав {reg} . Если вы предпочитаете, чтобы это сопоставление напоминало сопоставление режима вставки, вы могли бы вместо этого привязать его к , но это означало бы, что вы не могли отправить программе, работающей внутри буфера терминала. .

    Дополнительная литература

    Команды Linux: обзор команд терминала

    Команда

    Описание

    basename

    Имя выходного файла 9 директива командной строки basename , которая просто возвращает имя файла без пути по умолчанию.

    Синтаксис команды гласит:

    basename [OPTIONS] path / to / files [SUFFIX]

    Например, если вы введете $ basename / home / user / photo.jpg в терминал, вы получим следующий вывод:


    Дополнительный ввод суффикса удаляет это и из вывода.

    Ввод: $ basename / home / user / photo.jpg .jpg

    Вывод: photo

    Команда может быть расширена до нескольких файлов с помощью параметров.

    cat

    Объединить содержимое файлов

    Программа командной строки cat (сокращение от concatenate ) была разработана как инструмент для объединения содержимого файлов и может использоваться как пейджер для отображения содержимого файла в терминале.

    Используйте cat со следующим синтаксисом в терминале для чтения файла и вывода его на stdout (стандартный вывод):

    cat OPTIONS FILE

    Несколько файлов можно разделить пробелами:

    cat ОПЦИИ FILE1 FILE2

    Связывание содержимого файла осуществляется с помощью операторов перенаправления (>, <и |). Например, используйте оператор «больше чем» (>), чтобы объединить содержимое двух файлов в третий.

    cat file_1.txt file_2.txt> file_3.txt

    cmp

    Выровнять файлы на уровне байтов

    cmp diff является частью пакета используется для сравнения содержимого файлов. В отличие от diff , выравнивание выполняется на уровне байтов и поэтому особенно подходит для двоичных файлов.

    Используйте cmp в соответствии со следующим синтаксисом:

    cmp [ОПЦИИ] ФАЙЛ1 ФАЙЛ2

    cmp находит различия, а затем программа командной строки выводит в терминал байт и номер строки первого отклонения.

    comm

    Сравните отсортированные файлы по строке

    Используйте программу командной строки comm для сравнения отсортированных файлов (т. е.е. через сортировать ) построчно.

    Вызов программы основан на следующем синтаксисе:

    comm [OPTIONS] FILE1 FILE2

    Если приходит вызывается без параметров, программа генерирует вывод с тремя столбцами: Первый столбец содержит все строки, которые только появляются в FILE1 , второй столбец содержит все строки только в FILE2 , а третий столбец содержит все строки, которые появляются в обоих файлах.

    Программа поддерживает три опции:

    -1: подавить уникальные строки из FILE1

    -2: подавить уникальные строки из FILE2

    -3: подавить все строки, содержащиеся в обоих файлах

    cp

    Копирование файлов или каталогов

    Директива командной строки cp ( копия ) используется для копирования файлов и каталогов.Основной синтаксис команды гласит:

    cp [ОПЦИИ] ИСТОЧНИК ЦЕЛЬ

    ИСТОЧНИК — это элемент, который предназначен для копирования. В этом случае либо файл, либо каталог определяется как ЦЕЛЬ процесса копирования. Если вы определяете существующий файл как целевой файл, его содержимое перезаписывается исходным файлом. У вас также есть возможность создать новый файл с любым именем, которое вы выберете в качестве целевого файла.

    Если вы хотите скопировать несколько файлов, то целью должен быть каталог.То же самое и с копированием каталога.

    Копировать исходный файл в целевой файл в текущем каталоге:

    cp [ОПЦИИ] ИСТОЧНИК ЦЕЛЕВОГО ФАЙЛА

    Пример: cp file.txt file_copy.txt

    Скопировать исходный файл из текущего каталога в целевой каталог:

    cp [OPTIONS] SOURCEFILE TARGETDIRECTORY

    Пример: cp file.txt home / user / documents / 2017

    Копирование нескольких исходных файлов в целевой каталог:

    cp [OPTIONS] SOURCEFILE1 TARGETDIRECTORY

    Пример: cp файл.txt file.odt home / user / documents / 2017

    Скопируйте исходный каталог из текущего каталога в целевой каталог:

    cp SOURCEDIRECTORY TARGETDIRECTORY

    Пример: cp directory1 home / user / documents / 2017

    Если предполагается, что каталог будет скопирован вместе со всем его содержимым, тогда все подкаталоги необходимо включить в процесс копирования с помощью ОПЦИИ –R .

    cut

    Извлечь содержимое файла

    Команда cut позволяет извлечь содержимое файла из текстовой строки файла (т.е.е. log или файлы CSV).

    Синтаксис команды гласит:

    вырезать [ОПЦИИ] ФАЙЛ

    Точная позиция извлеченного раздела определяется с помощью опций –b (позиция байта), -c (позиция символа), -d (разделитель) и –f (поле).

    diff

    Сравнить файлы или каталоги

    Программа командной строки diff служит для сравнения двух файлов.Вы также можете использовать diff , чтобы определить, содержат ли два каталога одинаковые файлы.

    Вызовите программу на терминал, используя следующий синтаксис:

    diff [ОПЦИИ] ФАЙЛ1 ФАЙЛ2

    имя каталога

    Путь к выходному файлу

    4 — путь к выходному файлу для . базовое имя . Директива командной строки позволяет вам извлечь часть пути из пути к файлу и вывести ее в терминал без имен файлов.

    Синтаксис команды гласит:

    имя каталога [ОПЦИИ]

    Например, введите $ имя каталога / home / user / photo.jpg в терминал, чтобы получить следующий вывод:

    / home / пользователь

    файл

    Тип выходного файла

    С помощью директивы командной строки файл вы можете вывести информацию о типе файла файла.

    Вызов основан на следующем синтаксисе:

    файл [ОПЦИИ] ФАЙЛ

    ln

    Создать ярлык для файла или каталога 9000 program7

    32 Командная строка ln (сокращение от link ) создает ярлык для файла или каталога.Это создает еще одну запись в каталоге для этого файла, которая позволяет вам получить доступ к соответствующему файлу через другой путь к файлу.

    Вызов программы командной строки всегда должен содержать хотя бы путь к исходному файлу.

    ln [ОПЦИИ] путь / к / исходному файлу

    В этом случае в текущем рабочем каталоге будет создан ярлык с тем же именем.

    Вы также можете ввести целевой путь, а затем назвать ярлык по своему усмотрению:

    ln [OPTIONS] path / to / sourcefile path / to / shortcut

    По умолчанию ln создает так называемые жесткие ссылки.Они не подходят для создания ярлыков для каталогов. Жесткие ссылки также нельзя использовать за пределами раздела. Таким образом, команда часто используется с OPTION –s (- символический ), с помощью которого можно создавать символические ссылки за пределами файловой системы. Символические ссылки также указывают на «настоящий» путь к файлу и зависят от него.

    lsof

    Вывод открытых файлов в терминал

    lsof обозначает список открытых файлов , инструмент, который дает вам информацию об открытых файлах в терминале, отсортированных по PID (идентификатор процесса).

    Вызовите программу на терминал, используя следующий синтаксис:

    lsof [OPTIONS]

    Поскольку unix-подобные системы, такие как Linux, обычно следуют политике «Все является файлом», список выводится командой lsof Соответственно, команда длинная. Как правило, параметры используются для ограничения этого вывода.

    md5sum

    Расчет контрольных сумм

    Директива командной строки md5sum помогает вычислять и проверять контрольные суммы MD5 для файлов.

    mv

    Перемещение файла или каталога

    Программа командной строки mv ( move ) копирует файл или каталог и удаляет исходный элемент. Если он используется в том же каталоге, то mv можно использовать для переименования файлов.

    Вызов программы основан на следующем синтаксисе:

    mv [OPTIONS] SOURCE TARGET

    Примеры приложений:

    Перемещение файла в другой каталог:

    mv [OPTIONS] SOURCEFILE TARGETDIRECTORY

    0007 Пример: mv file1. txt home / user / documents / 2017

    Перемещение нескольких исходных файлов в целевой каталог:

    mv [ОПЦИИ] SOURCEFILE1 SOURCEFILE2 TARGETDIRECTORY

    Пример: mv file1.txt file2.txt home / user / documents / 2017

    Перемещение подкаталога из текущего каталога в целевой каталог:

    mv [ОПЦИИ] DIRECTORYNAME_OLD DIRECTORYNAME_NEW

    Пример: mv directory1 home / user / documents / 2017

    Переименовать файл в текущем каталоге

    mv [ОПЦИИ] FILENAME_OLD FILENAME_NEW

    Пример: mv file1.txt file2.txt

    Переименовать подкаталог в текущем каталоге:

    mv [ОПЦИИ] DIRECTORYNAME_OLD DIRECTORYNAME_NEW

    Пример: mv directory1 directory2

    вставить файл содержимое по столбцу

    Подобно cat , программа командной строки paste также позволяет выводить содержимое файла на стандартный вывод. Но в то время как cat просто объединяет содержимое, paste объединяет столбец за столбцом.

    Основной синтаксис команды гласит:

    вставить [ОПЦИИ] ФАЙЛ1 ФАЙЛ2…

    В стандартном режиме перечисленные файлы объединяются, так что все строки с одинаковым номером строки переносятся в одну и ту же строку вывода . Каждая строка вывода содержит содержимое всех входных файлов.

    Вы можете настроить, какой разделитель используется для пасты с опцией -d .Табуляция используется в качестве разделителя по умолчанию.

    Второй режим можно активировать с помощью опции -s (серийный). При этом все строки первого входного файла переносятся в первую строку выходных данных. Данные для всех других входных файлов представлены в отдельных строках вывода, поэтому каждая строка вывода содержит содержимое только одного входного файла.

    переименовать

    Переименовать файлы

    Программа командной строки переименовать позволяет переименовывать файлы и папки с помощью регулярных выражений, совместимых с Perl (regex). В отличие от mv , функция переименовать подходит для файловых операций, в которых имена нескольких файлов должны быть частично или полностью адаптированы.

    Используйте , переименуйте в соответствии со следующим синтаксисом:

    переименовать [OPTIONS] ‘REGULAR_EXPRESSION’ FILE

    Синтаксис регулярных выражений гласит:

    s / SEARCHPATTERN / REPLACEMENT / MODIFIER

    renames

    renames все .html файлы заканчиваются на .xhtml.

    переименовать ‘s / \. Html $ /. Xhtml /’ * .html

    rm

    Удалить файл или каталог

    Программа командной строки rm rm удалить ) безвозвратно удаляет файлы или целые каталоги.

    Вызов программы основан на следующем синтаксисе:

    rm [ОПЦИИ] ФАЙЛ

    или

    rm [ОПЦИИ] КАТАЛОГ

    Если каталог должен быть удален вместе со всеми его подкаталогами, используйте rm плюс опция -R ( — рекурсивная ).

    rm -R DIRECTORY

    Несколько файлов или каталогов разделяются пробелами.

    rm [ОПЦИИ] FILE1 FILE2…

    shred

    Shred files

    shred — это программа командной строки, которая позволяет безопасно удалять файлы из командной строки. Выбранные элементы перезаписываются в процессе удаления и поэтому не могут быть восстановлены криминалистическими методами.

    Общий синтаксис команды гласит:

    shred [OPTIONS] FILE

    Используйте shred со следующими параметрами для окончательного удаления одного файла:

    shred -fuz FILE

    The -f Параметр вызывает процесс удаления, -z перезаписывает содержимое файла нулями (по умолчанию — случайные данные), а затем, наконец, -u удаляет измельченный файл из файловой системы, аналогично команде rm .

    sort

    Сортировать списки файлов и вывод программы

    Используйте директиву командной строки sort для сортировки списков файлов и вывода программ в числовом, алфавитном порядке и по строкам.

    Общий синтаксис команды гласит:

    sort [OPTIONS] FILE

    Метод сортировки можно настроить с помощью параметров: например, числовой ( -n ), случайный ( -R ) или в обратном порядке ( -r ).

    split

    Split files

    Директива командной строки split используется для разделения файлов.

    Базовый синтаксис читает:

    split [OPTIONS] [INPUT [PREFIX]]

    Заполнитель INPUT соответствует файлу, который должен быть разделен. ПРЕФИКС действует для имен участвующих файлов. Их название основано на следующем шаблоне:

    PREFIXaa, PREFIXab, PREFIXac…

    stat

    Метка времени вывода

    3 900 директива командной строки status ) выводит отметки времени доступа и изменения для выбранных файлов и каталогов.

    Общий синтаксис команды гласит:

    stat [ОПЦИИ] ФАЙЛ

    Формат вывода можно настроить с помощью опций.

    touch

    Изменить отметку времени

    Директива командной строки touch может использоваться для изменения отметок времени доступа и изменения для файлов. Если touch применяется к еще не существующему файлу, он создается автоматически.Таким образом, команда также хороша для создания пустых файлов.

    Используйте коснитесь в соответствии со следующей схемой:

    коснитесь [ОПЦИИ] ФАЙЛ

    Чтобы установить отметку времени для файла на желаемую дату, используйте ОПЦИЯ -t вместе с информацией о времени в формы [YY] MMDDhhmm [.ss] .

    Пример:

    touch -t 1703231037 file.txt

    Отметки времени доступа и изменения теперь установлены на 23 марта 2017 г., 10:37. Модификация может быть ограничена доступом или отметками времени с помощью опций -a и -m .

    Если команда touch используется без опции -t , то используется текущая отметка времени.

    uniq

    Удаление дубликатов в списках файлов и программных выводах

    Директива командной строки uniq обычно используется в сочетании с sort для очистки отсортированных файлов от повторяющихся строк.

    В следующем примере команда sort связана вертикальной чертой (|) с командой uniq , чтобы сначала отсортировать файл, а затем вывести его без повторяющихся строк.

    sort file.txt | uniq

    Клеммные колодки для термопар с гнездовым разъемом

    с возможностью аудита

    Серия DRTB снята с производства / заменена. Когда запас будет исчерпан, он больше не будет доступен. Просмотрите НОВУЮ серию DRTB-2 или серию XBTK в качестве замены или свяжитесь с нашим отделом автоматизации.

    Поиск и устранение неисправностей и регистрация данных никогда не были такими простыми, клеммные блоки
    DRTB-K показаны с ручным устройством HH506RA. .
    Новые клеммные колодки для термопар серии DRTB изготовлены из сплавов для термопар, чтобы гарантировать точные показания. Встроенная розетка, совместимая с SMPW, принимает миниатюрный разъем для термопары.Гнездовой разъем позволяет пользователю подключаться к портативному измерителю для таких приложений, как сбор данных, обеспечение соответствия требованиям качества, исследование возможностей и устранение неполадок при установке или ремонте.
    Пластиковый корпус изготовлен из серого термопласта полиамида 6.6 с рейтингом UL 94 V0 для 85 ° C. Эти клеммные блоки для термопар полностью закрыты и не требуют концевых пластин. Винты и хомуты оцинкованы, и вместе они обеспечивают отличное соединение, не требующее обслуживания и устойчивое к коррозии.Клеммные блоки
    DRTB устанавливаются на стандартные 35-миллиметровые DIN-рейки или 32-миллиметровые рейки G-типа и идентифицируются по типу калибровки и положительным (+) и отрицательным (-) соединениям. Ввод проводов имеет воронку, что позволяет быстро вводить провод даже в случае многожильного провода.

    См. Соответствующие ссылки ниже для совместимых штекерных разъемов SMPW

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    Ширина клеммы: 10,7 мм (0,422 дюйма)
    Длина / высота клеммы: 51 мм (2,008 дюйма) / 42,3 мм (1.666 дюймов)
    Установленная высота до 35 x 7,5 мм / 35 x 15 мм DIN-рейка: 43,5 мм (1,713 дюйма) / 51 мм (2,009 дюйма)
    Максимальный размер провода: 12 AWG / 2,5 мм²
    Длина зачистки : 8 мм (0,31 дюйма)
    Крутящий момент, Нм (дюйм-фунт): 0,4 (3,54) +/- 10%
    Температурный диапазон: от -40 до 85 ° C (от -40 до 185 ° F)

    Корпуса с легким доступом для размещения клеммных колодок термопар DRTB — обеспечивают доступ для аудита без воздействия на силовые цепи.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
