Изолирующие клещи: назначение, конструкция, правила использования

Для безопасного переключения электрических приборов, работы с элементами электроустановок необходимо предварительно обесточить устройство. Но существует ряд манипуляций, которые могут выполняться и под напряжением. Для этого применяются специальные средства защиты в электроустановках и инструмент, одним из которых являются изолирующие клещи.

Назначение

Их основное назначение – удаление или повторная установка элементов электрической сети, которая должна производиться под напряжением. Где изолирующие клещи выполняют роль и захватного приспособления, и защитного средства. Применительно к конкретным ситуациям изолирующие клещи могут использоваться для:

  • замены предохранителей, как в электроустановках до 1000 В, так и выше, но не более чем 35 кВ;
  • перемещения щитов ограждения;
  • снятия и установки каких-либо деталей, манипуляции с элементами оборудования;
  • удаления изолирующих накладок и для решения прочих задач, которые выполняются под напряжением.

Для выполнения определенных операций те же клещи могут заменяться изолирующими штангами. Помимо изолирующих на практике применяются и электроизмерительные клещи, которые позволяют определить величину переменного тока. Но их назначение в корне отличается, так как измерительные не могут выполнять никаких захватов и механических воздействий.

Конструкция

Конструктивно данное устройство разделяется на три функциональные области. Посмотрите на рисунок 1, здесь представлен один из вариантов, применяемых в электроустановках выше 1000 В.

Рисунок 1: Конструкция изолирующих клещей
  • Губки – представляют собой рабочую область. В различных моделях они могут быть выполнены из полимера, дерева, металла. Металлические губки отличаются хорошей механической устойчивостью, но в то же время несут угрозу хрупким элементам (патронам предохранителей, изоляции и т.д.), с которыми им доводится взаимодействовать. Поэтому в случае таких работ, на металл надеваются трубки из маслобензоустойчивого сырья.
  • Изолирующая часть – предназначена для ограждения рук персонала от частей, на которых присутствует напряжение или может быть подано. Она выполняется  из электроизоляционных материалов: полимеров, резиновых или силиконовых соединений, дерева и т.д. Размер изоляции в этой части соответствует классу напряжения, для которого используются изолирующие клещи (чем выше напряжение – тем она длиннее).
  • Рукоятки – должны выполняться из электроизоляционного пластика, резины, дерева или других диэлектриков. В электроустановках напряжением до 1 кВ вся конструкция может быть металлической, но рукоятки обязательно покрываются диэлектриком. На краях рукояток также обязательно устанавливаются ограничительные кольца или упоры, которые и являются границей разделения рукоятки и изолирующей части. Сама рукоятка должна обеспечивать удобный хват одной рукой.

С целью предотвращения поражения персонала электрическим током, изоляционные элементы клещей должны изготавливаться из гладких материалов. Которые отталкивают влагу и не накапливают загрязнители на своей поверхности, так как это может привести к поверхностному пробою. Также на практике существуют модели полностью без металла, к примеру, клещи КВП-2, которые выполнены из полистирола, что обеспечивает им легкость и устойчивость к электротоку по всей длине. Благодаря такому свойству они не могут перекрыть токоведущие элементы, находящиеся в непосредственной близи.

Требования к размеру

В зависимости от типа электрических установок к  размерам клещей предъявляются такие требования:

  • До 1 кВ нормами никак не регламентированы габариты устройства. Основным показателем является удобство в эксплуатации, чтобы инструмент не проскальзывал в руках и не создавал угрозы прикосновения к токоведущим частям. Данная категория средств защиты в промышленности получили обозначение клещи КИ-1000, то есть применяемые до 1000 В. Рисунок 2: Пример клещей до 1000 В (КИ-1000)
  • Для изолирующих клещей, применяемых в установках от 1 до 10 кВ с целью снятия накладок, предохранителей и других манипуляций должны соблюдаться такие габариты: изолирующая часть не менее 0,45 м, рукояток не меньше 0,15 м.
  • Для клещей, применяемых в устройствах от 10 до 35 кВ для переключений предохранителей, снятия изоляций и других операций, размеры должны составлять: для изолирующего промежутка не меньше 0,75 м, длина рукоятки не менее 0,2 м.

Помимо вышеизложенных характеристик любая модель должна обеспечивать удобство работы с нею. Чтобы для каких-либо операций с клещами было достаточно задействовать лишь одного работника без потери его эффективности.

Правила использования

В связи с тем, что такая работа выполняется без снятия напряжения, существует угроза поражения персонала электрическим током, при любых манипуляциях изолирующими клещами работники должны соблюдать определенные правила. Так, работы в устройствах с питающим напряжением более 1 кВ  обязывают применять диэлектрические перчатки. Которые выступают в роли дополнительного средства, предотвращающего поражение током в случае пробоя изоляции, или других неисправностей технических средств, ошибок самих работников и т. д.

Рисунок 3: Меры безопасности при эксплуатации изолирующих клещей

Также в цепях более 1 кВ при работе изолирующими клещами обязательно необходимо осуществлять защиту органов зрения от мелких раскаленных частиц. Которые могут отлетать в результате разогрева металла при горении дуги и способны нанести травму. С этой целью персонал обязан надевать лицевые щитки или очки из негорючих материалов. При работе в устройствах до 1 кВ защита глаз не требуется, но может использоваться в разрезе требований каких-либо местных или отраслевых инструкций.

При проведении каких-либо манипуляций изолирующие клещи должны применяться только на вытянутую руку, не зависимо от класса напряжения. Касаться или браться руками выше ограничительных упоров категорически запрещается. Так как клещи в таком случае не способны обеспечивать заявленный норматив электрической прочности для данного класса напряжения, что может привести к электротравме.

Категорически запрещается использовать изолирующие клещи в случае выполнения работ под дождем, в условиях густого тумана, выпадения каких-либо осадков.

То же самое касается помещений с повышенной влажностью, где на изолирующих элементах может образоваться проводящий слой влаги. В таких ситуациях переключения или другие операции должны выполняться только со снятым напряжением после обязательного заземления стационарными устройствами или переносными заземлениями при помощи оперативных штанг.

Перед началом работы ответственный работник обязательно производит осмотр изолирующих клещей на предмет каких-либо повреждений, загрязнителей и прочих факторов, снижающих защитные свойства. Обязательно проверяются сроки испытаний, ни в коем разе не допускается применять в работе клещи, с просроченной датой испытания. Также он должен осмотреть губки на целостность.

Периодичность испытаний

Согласно требований НД  изолирующие клещи подлежат обязательной проверке только повышенным напряжением. При электрических испытаниях один из испытательных выводов подключается перед упором или кольцом, а второй к губкам.

Рисунок 4: Испытание изолирующих клещей

Как видите на рисунке 4, для проверки изоляции от коммутационного устройства 1 подается напряжение на автотрансформатор 2. Показания с его вторичной обмотки регистрируется киловольтметром kV. Затем через переключатель 3 напряжение подается на трансформатор 5, от которого и поступает через изолирующие подставки на изолирующие элементы клещей. Зеленая и красная лампа, ЗЛ и КЛ соответственно, сигнализируют о подаче напряжения сначала на автотрансформатор, а затем и на клещи.

Периодичность такой проверки должна составлять не менее раза в 24 месяца.

При этом на диэлектрический участок в течении 5 минут должно подаваться такая величина напряжения, которая регламентируется в зависимости от класса, на который рассчитаны клещи:

  • до 1 кВ прикладываемый потенциал должен составлять 2 кВ;
  • от 1 до 10 кВ прикладываемый потенциал должен составлять 40 кВ;
  • от 10 до 35 кВ прикладываемый потенциал должен составлять 105 кВ.

Следует отметить, что при таких воздействиях на изолирующие клещи не должны слышаться потрескивания или другие разрядные эффекты. А в случае выявления таковых, должна производиться дополнительная очистка и осмотр изолирующей поверхности с целью выявления повреждений или загрязнений на ней. В случае пробоя, клещи должны отбраковываться.

По результатам проверки обязательно должен составляться протокол испытаний, определяющий возможность дальнейшей работы клещами. А на основании этого документа, ответственный за содержание и эксплуатацию средства работник обязан сделать соответствующую надпись на клещах.

0 — Ошибка: 0

SQL=INSERT INTO `ge0mv_redirect_links` (`old_url`,`new_url`,`referer`,`comment`,`hits`,`published`,`created_date`) VALUES (‘http://xn--e1ajbcekbgd0ah.xn--p1ai/%25d0%25ba%25d0%25b0%25d1%2582%25d0%25b0%25d0%25bb%25d0%25be%25d0%25b3-%25d1%2582%25d0%25be%25d0%25b2%25d0%25b0%25d1%2580%25d0%25be%25d0%25b2/%25d1%2588%25d1%2582%25d0%25b0%25d0%25bd%25d0%25b3%25d0%25b8-%25d0%25be%25d0%25bf%25d0%25b5%25d1%2580%25d0%25b0%25d1%2582%25d0%25b8%25d0%25b2%25d0%25bd%25d1%258b%25d0%25b5-%25d0%25b8%25d0%25b7%25d0%25be%25d0%25bb%25d0%25b8%25d1%2580%25d1%2583%25d1%258e%25d1%2589%25d0%25b8%25d0%25b5/%25d0%25ba%25d0%25bb%25d0%25b5%25d1%2589%25d0%25b8-%25d0%25b8%25d0%25b7%25d0%25be%25d0%25bb%25d0%25b8%25d1%2580%25d1%2583%25d1%258e%25d1%2589%25d0%25b8%25d0%25b5-%25d0%25ba%25d0%25b8-1000.

html’, » ,», »,1,0, ‘2021-05-07 02:02:45’)

Вы не можете посетить текущую страницу по причине:

Пожалуйста, перейдите на одну из следующих страниц:

Главная Если проблемы продолжатся, пожалуйста, обратитесь к системному администратору сайта и сообщите об ошибке, описание которой приведено ниже..

SQL=INSERT INTO `ge0mv_redirect_links` (`old_url`,`new_url`,`referer`,`comment`,`hits`,`published`,`created_date`) VALUES (‘http://xn--e1ajbcekbgd0ah.xn--p1ai/%25d0%25ba%25d0%25b0%25d1%2582%25d0%25b0%25d0%25bb%25d0%25be%25d0%25b3-%25d1%2582%25d0%25be%25d0%25b2%25d0%25b0%25d1%2580%25d0%25be%25d0%25b2/%25d1%2588%25d1%2582%25d0%25b0%25d0%25bd%25d0%25b3%25d0%25b8-%25d0%25be%25d0%25bf%25d0%25b5%25d1%2580%25d0%25b0%25d1%2582%25d0%25b8%25d0%25b2%25d0%25bd%25d1%258b%25d0%25b5-%25d0%25b8%25d0%25b7%25d0%25be%25d0%25bb%25d0%25b8%25d1%2580%25d1%2583%25d1%258e%25d1%2589%25d0%25b8%25d0%25b5/%25d0%25ba%25d0%25bb%25d0%25b5%25d1%2589%25d0%25b8-%25d0%25b8%25d0%25b7%25d0%25be%25d0%25bb%25d0%25b8%25d1%2580%25d1%2583%25d1%258e%25d1%2589%25d0%25b8%25d0%25b5-%25d0%25ba%25d0%25b8-1000. html’, » ,», »,1,0, ‘2021-05-07 02:02:45’)

Изолирующие клещи | Заметки электрика

Здравствуйте, дорогие гости сайта «Заметки электрика».

В прошлой статье мы познакомились с Вами с изолирующей штангой. Продолжаем изучать электробезопасность и сегодня статья будет посвящена изолирующим клещам.

Изолирующие клещи относятся к средствам защиты в электроустановках и являются основными до и выше 1 (кВ).

Изолирующие клещи применяются в электроустановках только до 35 (кВ) для:

  • установки и снятия предохранителей

  • снятия изолирующих накладок

  • прочее

Конструкция изолирующих клещей

Из чего же состоят изолирующие клещи?

Их конструкция состоит из 3 частей:

Изолирующая часть клещей изготавливается только из электроизоляционного материала с диэлектрическими свойствами. Поверхность ее должна быть гладкой и не иметь трещин и царапин.

Рабочая часть может выполняться из электроизоляционного материала или металла.

Если губки изолирующих клещей сделаны из металла, то на них должны одеваться трубки из маслобензостойкого материала.

Граница между изолирующей и рабочей частями выполняется в виде ограничительных колец или упоров.

Ниже в таблице я приведу Вам минимальные размеры изолирующих клещей.

Изолирующие клещи по весу и конструкции должны обеспечивать возможность для работы с ними одного электрика.



Испытания изолирующих клещей

Изолирующие клещи подлежат только электрическим испытаниям. Испытательное напряжение подводят между рабочей частью и временным электродом, установленным со стороны изолирующей части около упоров.

Периодичность испытаний всех изолирующих клещей составляет 1 раз в 2 года. Продолжительность испытаний — 5 минут. А вот по величине напряжения есть разница.

У изолирующих клещей до 1 (кВ) испытательное напряжение составляет 2 (кВ).

У изолирующих клещей от 1 до 10 (кВ) испытательное напряжение составляет 40 (кВ).

У изолирующих клещей  до 35 (кВ) испытательное напряжение составляет 105 (кВ).

Как пользоваться клещами?

Помните, что при установке или снятии предохранителей в электроустановках выше 1 (кВ) с помощью изолирующих клещей требуется пользоваться диэлектрическими перчатками и средствами защиты лица и глаз.

При установке, либо снятии предохранителей в электроустановках до 1 (кВ) требуется пользоваться только средствами защиты лица и глаз. Клещи в данном случае должны располагаться на расстоянии вытянутой руки.

Для снятия, либо установки предохранителей в цепях релейной защиты, автоматики и сигнализации приходится пользоваться следующими изолирующими клещами с упрощенной конструкцией.

P.S. Если у Вас возникли вопросы по данной статье, то задавайте свои вопросы в комментариях, либо на личную почту. А также не забывайте подписываться на новые статьи с сайта (форма подписки находится в правой колонке сайта). Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Клещи изолирующие и электроизмерительные | Средства защиты работающих, применяемые в электроустановках | Архивы

Страница 7 из 16

Изолирующие клещи предназначаются для операций по установке и снятию предохранителей, установке и снятию изолирующих накладок, перегородок и для других аналогичных работ. Изолирующие клещи состоят из трех основных частей: рабочей части (губок клещей), изолирующей части и рукоятки (рукояток).
Рукоятка и изолирующая часть изготовляются из изоляционного материала. Рабочая часть (губки клещей) изготовляются как из изоляционного материала, так и из металла. В случае, если рабочая часть изготовлена из металла, на губках укрепляются неметаллические накладки, чтобы при операциях не повредить фарфор патрона предохранителя.
Размеры клещей определяются удобством пользования, но не должны быть менее указанных в табл. 12.
Изолирующая часть клещей со стороны рукоятки ограничивается кольцом или упором из изоляционного материала. Диаметр ограничительного кольца на 5—20 мм больше диаметра рукоятки. Форма рабочей части должна быть такой, чтобы можно было надежно и плотно зажать трубчатый патрон предохранителя или такие электрозащитные средства, как изолирующую накладку, резиновый колпак и т. п.

Рис. 24. Клещи для замены предохранителей на ток 15— 60 А и на напряжение до 1000 В.
При работе с клещами оператор должен стоять на полу, земле или на прочных подмостях и работать в диэлектрических перчатках.
Таблица 12

Минимальные размеры клещей изолирующих



Длина, мм

Номинальное напряжение электроустановки

изолирующей части

рукоятки

До 1000 В

Не нормируется, определяется удобством пользования

6—10 кВ

450

 150

Свыше 10 до 35 кВ

750

200

Смена предохранителей без снятия напряжения выполняется в защитных очках. Перед применением клещи осматривают для проверки их исправности и целостности лакового покрытия изолирующих частей.
Выпускаемые Московским механическим заводом (ТУ 34-3807-75) изолирующие клещи типа К-1000 (рис. 24) предназначаются для замены предохранителей типов ПР-1, ПР-2, НПН на токи 15—60 А в электроустановках до 1000 В. Общая длина клещей 210 мм, ширина губок 13—29 мм, масса 0,1 кг.
Изолирующие клещи для работы в электроустановках 6—35 кВ, выпускаемые тем же заводом (ТУ 34-1632-75), предназначаются для замены предохранителей типов ПКТ-6, ПКТ-10, ПК-6 на токи до 3000 А, ПК-10 на токи до 200 А (клещи до 10 кВ), ПК-35 на токи до 40 А (клещи до 35 кВ), а также для установки и снятия изолирующих ограждений, накладок и других аналогичных работ.
Клещи для электроустановок 6—10 и 35 кВ (рис. 25) имеют изолирующую часть длиной соответственно 490 и 750 мм. Общая длина клещей составляет 950 и 1250 мм, ширина губок — 43 мм, масса — 2,5 и 3 кг.
Рис. 25. Клещи изолирующие для электроустановок 6—10 и 35 кВ.
I — рабочая часть; 2 — изолирующая часть; 3 — рукоятка.

Клещи электроизмерительные предназначены для измерения тока и напряжения, а также мощности без разрыва токовой цепи. Клещи для электроустановок 2— 10 кВ состоят из трех частей: рабочей, изолирующей и рукояток. Рабочую часть клещей составляют разъемный магнитопровод, обмотка и съемный или встроенный измерительный прибор. Изолирующая часть и рукоятка должны быть выполнены из изоляционного материала с устойчивыми диэлектрическими характеристиками (например пластмассы, бакелита).
Минимальная длина изолирующей части 380 мм, рукоятки 130 мм.
Клещи для электроустановок до 1000 В состоят из рабочей части (разъемного магнитопровода, обмотки и измерительного прибора) и корпуса, являющегося одновременно изолирующей частью с упором и рукояткой.
Электроизмерительные клещи переменного тока (ГОСТ 9071-68) основаны на принципе одновиткового трансформатора тока, у которого первичной обмоткой является провод или шина с измеряемым током, а вторичная многовитковая обмотка, к которой подключен измерительный прибор, насажена на магнитопровод. Клещи имеют разъемный магнитопровод, состоящий из двух фигурных частей, стягиваемых пружиной. В нормальном положении эти части притянуты друг к другу, образуя замкнутый контур.
Для охвата провода или шины магнитопровод раскрывается, подобно обычным клещам, при воздействии оператора на изолирующие рукоятки или рычаги клещей.
Выпускаемые Ереванским ПТО «Электроприбор» (ТУ 25-04-857-76) электроизмерительные клещи типа Ц-90 предназначены для измерения тока в цепях переменного тока промышленной частоты до 10 кВ с пределом измерения по току 0—15—30—75—300 и 600 А. Они применяются при температуре окружающего воздуха от —30 до +40 °С с относительной влажностью не выше 90% в закрытых помещениях и на открытом воздухе. Система прибора — выпрямительная с применением магнитоэлектрического измерительного механизма, содержащего сопротивления — шунты (соответственно числу пределов измерения), на которых падение напряжения измеряется милливольтметром. Рукоятки клещей представляют собой две бакелитовые трубки с заделанными и укрепленными на вилках клещей концами. Габаритные размеры клещей 722X315X165 мм, минимальный размер изолирующей части 380 мм, длина рукоятки 150 мм, размер окна магнитопровода не менее 75X76 мм. Масса клещей не более 2,7 кг.
Электроизмерительные клещи типа Ц-91 (ТУ 25-04-856-76) предназначены для измерения тока и напряжения в цепях переменного тока промышленной частоты до 650 В. Для измерения напряжения клещи снабжаются двумя выводами от измерительного прибора, который имеет шкалу тока и шкалу напряжения. Эти выводы соединяются изолированными проводами с частями электроустановки, между которыми измеряется напряжение.
Пределы измерения по току 0—10—25—100— 250—500 А, а по напряжению 0—300—600 В. Габарит- йые размеры 238X94X36 мм, масса не более 0,6 кг.
Выпускавшиеся ранее тем же предприятием электроизмерительные клещи типа Ц-30 имеют аналогичные (клещам типа Ц-91) технические характеристики и отличаются несколько другим расположением шкалы прибора и большей массой — 2,0 кг. Эти клещи имеют пределы измерения по току 0—15—30—75—300—600 А и один предел по напряжению 600 В. Габаритные размеры клещей 390X125X80 мм.
Выпускаемые Ереванским ПТО «Электроприбор» электроизмерительные клещи типа Д90 (ТУ 25-04-852-76) предназначены для измерения мощности в цепях переменного тока промышленной частоты до 380 В на основе принципа ферродинамического ваттметра. Клещи представляют собой трансформатор тока, имеющий разъемный магнитопровод (в форме клещей) с измерительным механизмом ферродинамической системы. Магнитный поток, возникающий в рабочем зазоре магнитопровода, пропорционален току в охваченном проводе. Подвижная рамка прибора подключена через добавочное сопротивление к напряжению измеряемой цепи. Для этой цели служат гибкие изолированные проводники, соединяющиеся с клещами при помощи штепсельной вилки, а с токоведущими частями — при помощи зажимов типа «крокодил».
При напряжении 220 В пределы измерения клещей 0—25—50—75 кВт, а при напряжении 380 В 0—50—100— 150 кВт при cos ф=0,8. Габаритные размеры клещей 239X94X41 мм, масса не более 0,6 кг.
Электроизмерительные клещи должны применяться в электроустановках закрытого типа соответствующего напряжения. В открытых электроустановках они могут применяться лишь в сухую погоду, когда отсутствует вероятность их увлажнения.
Измерения клещами допускается производить на изолированных и на неизолированных токоведущих частях. Перед применением клещи осматривают с целью проверки их исправности, а изолирующие части и рукоятки протирают от пыли сухой чистой тряпкой. При осмотре следует обратить внимание на целостность лакового покрытия изолирующих частей и проверить отсутствие грязи и ржавчины в стыках между половинками магнитопровода, так как неплотное прилегание их друг к другу резко искажает результаты измерений.
При выполнении измерений электроизмерительными клещами необходимо применять диэлектрические перчатки.
Во избежание случайного прикосновения или приближения к токоведущим частям на опасное расстояние оператор должен держать клещи на весу на вытянутых или согнутых руках, не опирая клещи о токоведущие или заземленные части.
Во время измерения тока в электроустановках выше 1000 В нельзя в целях безопасности переключать пределы измерений. Такое переключение следует производить, сняв клещи с токоведущих частей. При этом, если неизвестно примерное значение измеряемого тока, следует установить переключатель на больший предел.

2.3. Клещи изолирующие ПРИКАЗ Минэнерго РФ от 30.06.2003 N 261 «ОБ УТВЕРЖДЕНИИ ИНСТРУКЦИИ ПО ПРИМЕНЕНИЮ И ИСПЫТАНИЮ СРЕДСТВ ЗАЩИТЫ, ИСПОЛЬЗУЕМЫХ В ЭЛЕКТРОУСТАНОВКАХ»

действует Редакция от 30.06.2003 Подробная информация
Наименование документПРИКАЗ Минэнерго РФ от 30.06.2003 N 261 «ОБ УТВЕРЖДЕНИИ ИНСТРУКЦИИ ПО ПРИМЕНЕНИЮ И ИСПЫТАНИЮ СРЕДСТВ ЗАЩИТЫ, ИСПОЛЬЗУЕМЫХ В ЭЛЕКТРОУСТАНОВКАХ»
Вид документаприказ, инструкция, нормы, перечень
Принявший органминэнерго рф
Номер документа261
Дата принятия01.01.1970
Дата редакции30. 06.2003
Дата регистрации в Минюсте01.01.1970
Статусдействует
Публикация
  • М., Издательство НЦ ЭНАС, 2003 (опубликован без Приказа)
  • «Библиотека инженера по охране труда», N 3, 2004 (опубликован без Приказа)
НавигаторПримечания

2.3. Клещи изолирующие

Назначение и конструкция

2.3.1. Клещи изолирующие предназначены для замены предохранителей в электроустановках до и выше 1000 В, а также для снятия накладок, ограждений и других аналогичных работ <*> в электроустановках до 35 кВ включительно.


<*> Вместо клещей при необходимости допускается применять изолирующие штанги с универсальной головкой.

2.3.2. Клещи состоят из рабочей части (губок клещей), изолирующей части и рукоятки (рукояток).

2.3.3. Изолирующая часть клещей должна изготавливаться из материалов, указанных в п. 2.1.2.

2. 3.4. Рабочая часть может изготавливаться как из электроизоляционного материала, так и из металла. На металлические губки должны быть надеты маслобензостойкие трубки для исключения повреждения патрона предохранителя.

2.3.5. Изолирующая часть клещей должна быть отделена от рукояток ограничительными упорами (кольцами).

2.3.6. Основные размеры клещей должны быть не менее указанных в табл. 2.3.

Таблица 2.3

МИНИМАЛЬНЫЕ РАЗМЕРЫ КЛЕЩЕЙ ИЗОЛИРУЮЩИХ

Номинальное напряжение электроустановки, кВ Длина, мм
изолирующей части рукоятки
До 1 Не нормируется, определяется удобством пользования
Выше 1 до 10 450 150
Выше 10 до 35 750 200

2. 3.7. Конструкция и масса клещей должны обеспечивать возможность работы с ними одного человека.

Эксплуатационные испытания

2.3.8. В процессе эксплуатации механические испытания клещей не проводят.

2.3.9. Электрические испытания клещей проводятся согласно требованиям раздела 1.5. При этом повышенное напряжение прикладывается между рабочей частью (губками) и временными электродами (хомутиками), наложенными у ограничительных колец (упоров) со стороны изолирующей части.

2.3.10. Нормы и периодичность электрических испытаний клещей приведены в Прил. 7.

Правила пользования

2.3.11. При работе с клещами по замене предохранителей в электроустановках напряжением выше 1000 В необходимо применять диэлектрические перчатки и средства защиты глаз и лица.

2.3.12. При работе с клещами по замене предохранителей в электроустановках напряжением до 1000 В необходимо применять средства защиты глаз и лица, а клещи необходимо держать в вытянутой руке.

Изолирующие клещи до или свыше 1000в

Для каких целей предназначены электроизмерительные клещи: конструктивные особенности

Измерительные (токоизмерительные) клещи, достаточно удобный инструмент, для проведения любой электротехнической работы. Данное устройство позволяет осуществлять замеры не только напряжения и частоты переменного тока, но и произвести измерение мощности и нагрузки в сети.

Измерительные клещи состоят из:

  • Корпуса;
  • Магнитопровода;
  • Регулятора диапазонов измерения;
  • Фиксатора измерений.

В настоящее время, независимо от фирмы изготовителя, составными элементами клещей являются не только регулятор, магнитопровод и фиксатор, но и электронный дисплей и разъемы для измерительных щупов.

Многие современные измерители, могут включать и расположенный внутри трансформатор с мостом из диодов. В данном случае, подключение обмотки устройства производится посредством шунта.

Измерение напряжения в сети клещами, производится без разрыва. Так как устройство оснащено трансформатором, с вторичной обмоткой, то роль первичной играет проводник под напряжением.

Создавая вокруг себя электромагнитное поле, проводник намагничивает вторичную обмотку устройства, вследствие чего и производится измерение.

Клещи изолирующие: правила использования (ответ)

Любые работы в электроустановках, сопровождаются обязательными правилами их выполнения. Это относиться и к изолирующим клещам, так как зачастую работы производятся в опасной близости от токоведущих частей электроустановки.

К важным условиям относят:

  • Применение дополнительных средств защиты;
  • Погодные условия.

При проведении электромонтажных работ в электроустановках с напряжением до 1000 Вольт, допустима работа без применения диэлектрических перчаток. Но одним из условий, необходимых к исполнению является удерживание инструмента на вытянутой руке.

Если работы производятся в электроустановках с напряжением свыше 1000 Вольт, то обязательно при этом использовать диэлектрические перчатки, и приспособления индивидуальной защиты глаз и лица.

Недопустима работа с данным инструментом при определенных погодных условиях. К ним относят: повышенная влажность (дождь), туман или мокрый снег.

Правилами установлена периодичность проведения проверок 1 раз в два года. Проверку осуществляют путем проведения напряжения между временно установленным электродом, около изолирующей части и рабочей части.

В зависимости от вида клещей, применяются испытательные напряжения от 2 до 105 кВ. Для возможности дальнейшего использования инструмента, электрозащитная поверхность не должна быть поврежденной.

Одним из производителей изолирующих клещей является компания Русский Свет.

Конструкция и размеры

Клещи имеют довольно простое устройство. В некоторых случаях оно может различаться, но всегда имеются 3 основные составляющие:

  1. Губки, которые являются рабочей частью.
  2. Изолирующая часть.
  3. Рукоятка.

Размер рабочей части изолирующих клещей не нормирован. Тем не менее, он должен быть меньше, чем рукоятка. Допускается изготовление ее из металла или электроизоляционного материала. Для металлической рабочей части необходима маслобензостойкая трубка из резины. Она будет защищать фарфоровый патрон при смене предохранителя от повреждений.

Если клещами пользоваться в электроустановках до 1000 В, то размер изолирующей части будет определяться удобством. Жестких норм нет. Производят их из электроизоляционного полипропилена. Если же более 1000 В, то размеры будут зависеть от рабочего напряжения установки, а материал из которого может изготавливаться — стелкло-эпоксифенольная трубка.  Границу между рабочей частью и изолирующей определяют ограничительные кольца или упоры.

Требования к изготовлению рукоятки аналогичны тем, что предъявляются к изолирующей части.

Причем, в закрытых установках круглый год, а в открытых лишь сухую погоду.

При работе в электроустановках свыше 1000В мастер обязательно должен воспользоваться дополнительными средствами защиты: диэлектрическими перчатками и очками.

Периодичность испытаний

Согласно СО 153-34.03.603-2003 нужно производить электрические испытания изолирующих клещей. Периодичность проверки составляет 1 раз в 24 месяца, т. е. 2 года. Напряжение должны подводить между временным электродом, который устанавливается около упоров вблизи изолирующей части и губками.

Испытания проводятся в течении пяти минут с применением следующего напряжения:

  • клещи до 1000 В – 2 кВ;
  • от 1000 до 10000 В – 40 кВ;
  • до 35000 – 105 кВ.

Также следует отметить, что поверхность электрозащитной части не должна иметь трещин, сколов и царапин. В противном случае работать приспособлениями не допускается.

Вот и все, что хотелось рассказать, касаемо данного вопроса. Теперь вы знаете, какая конструкция, назначение и периодичность испытания изолирующих клещей!

Советуем также прочитать:

  • Как работать токоизмерительными клещами
  • Принцип действия магнитного пускателя
  • Что такое переносное заземление

Как правильно использовать изолирующие клещи

Введены в эксплуатацию три типа клещей: до 1, 10 и 35 кВ. Существуют также некоторые нетипичные продукты для предохранителей в реле и сигнализации — для удобства конструкция таких инструментов максимально проста.

Каждый из этих инструментов имеет свои особенности и правила использования. При использовании любого типа во время работы следует исключить возможность попадания влаги в рабочую зону

В сырую погоду необходимо соблюдать осторожность при выполнении электрических работ на улице особенно в дождь, снег или туман

Кроме того, регулярное тестирование продукта является обязательным условием для эксплуатации. Это специальное воздействие определенной силы тока в течение 5 минут. Данный процесс выполняется два раза в год.Уровень напряжения будет варьироваться в зависимости от типа прибора. Только при своевременной и регулярной проверке можно гарантировать абсолютную защиту от поражения электрическим током. Эксплуатационные испытания включали только увеличение мощности разряда и отсутствие механических испытаний из-за отсутствия необходимости.

Важные правила проведения работ:

  • При работе с цепью, где напряжение превышает 1000 В, нужно дополнительно иметь резиновые перчатки.
  • При работе с особо высоким напряжением возможно отделение мелких частиц, которые способны повредить глаза или обжечь лицо. Для предотвращения этого используются специальные очки или маски.


Дополнительные средства защиты

Правила безопасности

Эти основные правила использования электрозащитных средств и подходит для всех их типов:

Если требуется специальное защитное оборудование, его пригодность должна быть сначала проверена

Во-первых, обращается внимание на внешний вид устройства и его изоляции. Оно не должно содержать загрязнений и не иметь повреждений внешнего кожуха, включая краску.
Пригодность каждого защитного изолирующего устройства также регулярно проверяется на специальном испытательном электрооборудовании

Поэтому перед использованием защитного средства необходимо проверить его срок годности — дату следующего испытания на штампе идентифицированного образца.


Проверка безопасности приборов

  • Если устройство электрозащиты загрязнено, поврежден корпус или истек период периодических испытаний, его использовать нельзя, так как это может привести к поражению электрическим током.
  • Электротехническое защитное оборудование, которое планируется использовать, выполняет функции по изоляции только в сухом состоянии. Когда необходимо работать на открытом воздухе, необходимо избежать использования защитного оборудования, которое было подвержено воздействию влаги (дождь, дождь, мороз, снег).
  • Если необходимо работать во влажной среде, нужно применять электрическое защитное устройство, специально разработанное для этой цели.

Вам это будет интересно Особенности пассатижей и плоскогубцев


Применение изолированной штанги

  • Защитные изолирующие клещи должны содержаться в чистоте. Это также актуально для перчаток, обуви и другого защитного оборудования: если едкие жидкости и смазочные материалы прилипнут к резиновой поверхности, они скоро станут непригодными для использования.
  • Изоляционные клещи используются для замены предохранителя. Помимо изолированных линий разметки, в качестве дополнительной меры защиты при выполнении операции по замене плавких предохранителей с уровнем напряжения выше 1000 В необходимо использовать изолированные перчатки и защитные очки или лицевые щитки.
  • Нагрузка должна быть отключена перед заменой предохранителя. Исключением являются предохранители в сети, которые не имеют переключающих устройств, и предохранители могут быть удалены без отключения.

Изолирующие клещи — нужный инструмент при выполнении работ под напряжением. Их необходимо содержать в чистоте, защищать от влаги и регулярно проверять качество. От этого зависит безопасность работ и жизнь рабочего.

Правила пользования

Наглядно увидеть, как пользоваться изолирующими клещами, вы можете на видео ниже (смотреть с 8-й минуты):

Также хотелось бы отметить 3 нюанса:

  1. При работе под напряжением свыше 1000 Вольт обязательно нужно использовать диэлектрические перчатки, а также защитные приспособления для глаз и самого лица. Прикасаться можно только к рукоятке.
  2. В электрических установках до 1 кВ допускается работать без перчаток, но при этом для замены предохранителей нужно держать инструмент на вытянутой руке.
  3. Пользоваться клещами на открытом пространстве в сырую погоду запрещается. Туман, мокрый снег и дождь тоже относятся к погодным условиям, при которых работы запрещены.

Измерительные клещи: правильное применение

Использовать в работе клещи для измерения, сможет даже новичок в сфере электрики. Но стоить понимать, что простота работы, сопровождается обязательным соблюдением правил безопасности при работе с электроустановками.

Важные правила при проведении измерений:

  • Одиночный проводник;
  • Наличие напряжения в сети.

Для того чтобы произвести точные измерения, не обходи выделить одиночный проводник, по которому протекает переменный ток. Например, если попытаться измерить на проводниках (фаза и ноль), которые расположены рядом, то на дисплее устройства высветится (0).

Связано это с тем, что движение электрических зарядов в проводниках имеют равную величину и противоположное направление. Из этого следует, что магнитные поля в данных проводниках компенсируются друг другом.

Таким образом, лучшим местом для измерительных работ, будет электрощит, в котором вы свободно можете измерить показания на любом проводнике.

Порядок проведения измерительных работ следующий. В первую очередь, поворотом переключателя диапазонов, выставляется нужное значение для измерения. Далее, нажав на соответствующую кнопку, раскрывается магнитопровод.

Если показания устройства ровны единице, то не правильно выбран диапазон измерений. Следует выбрать значение выше.

Оперативные штанги

Их используют для таких работ:

  • Работа с разъединителями.
  • При напряжении больше 1 кВ — замена предохранителей.
  • Проверка наличия напряжения специальным индикатором, или «на искру».
  • Монтаж/демонтаж трубчатых разрядников.
  • Очистка от пыли установок, включенных в работу.

Штанга оперативная. Виды

Оперативные штанги делятся на такие группы:

  • ШО. Применяются для оперативных работ. Различные модели могут использоваться на электрооборудовании переменного и постоянного тока. Их конструкция позволяет устанавливать различные насадки на рабочей части, благодаря чему есть возможность производить множество различных операций.
  • ШОС. Используются для освобождения человека, попавшего под напряжение (от 0.4 до 110 кВ), без необходимости обесточивания электроустановки. Это позволяет выиграть драгоценное время и начать реанимационные мероприятия как можно быстрее.
  • ШОУ. Область применения — электроустановки до 220 кВ, род тока — переменный и постоянный. С их помощью можно производить замену трубчатых предохранителей, включать и выключать разъединители. Есть возможность расширения функциональности путем монтирования на рабочую часть разнообразных приспособлений.
  • ШЗП. Как следует из названия, это изделие применяют для установки временного заземления на токоведущие шины после отключения последних от напряжения.

Такие штанги защищают персонал от электротравм, так как на установке может присутствовать наведенное напряжение от оборудования, которое осталось в работе. Кроме того, человек будет защищен: при неполном отключении участка, при неправильном отключении трансформатора (от обратной трансформации), или если по халатности вообще забудут отключить участок. Материал, из которого этот инструмент изготавливается — любой изоляционный, определение длины составных частей — согласно таблице вверху.

Измерительные штанги

Существует две подгруппы этого инструмента: измерительные и контрольные, главное отличие которых друг от друга в том, как устроены их рабочие части. К первой подгруппе относят приспособления, которыми можно измерить значение напряжения как на отдельных изоляторах, так и по всей длине гирлянды. Делается это при помощи искрового промежутка. Его устанавливают и настраивают в лабораторных условиях, задавая нужные пределы измерения. При работе на линии специальные щупы подсоединяют к нужному изолятору и по величине искры определяют, есть требуемое напряжение, или нет.

Виды измерительных штанг
  • ШИУ. С ее помощью можно легко измерить напряжение на нужном изоляторе, так как эта конструкция легко регулируется: расстояние между электродами можно выставить такое, какое нужно для конкретной работы. Шкала на искровом промежутке специально отградуирована, и по ней, после появления пробоя, определяется значение напряжения.
  • ШИ. Это более точный инструмент, так как в конструкцию входит установленный микроамперметр. К нему специально подсоединяются добавочные сопротивления нужного значения. Специальные щупы в комплекте позволяют проводить измерения и на изоляторах, и на шинах — их необходимо просто подключить в нужном месте. В результате амперметр оказывается включенным параллельно линии. Остается только посмотреть на стрелку прибора и по шкале определить результат. При помощи ШИ также можно узнать температуру на контактах токоведущих шин. Для этой цели вместо амперметра ставят электронный термометр.

Контрольная штанга показывает лишь общие данные: в норме напряжение или нет. С ее помощью что-либо измерить нельзя. Еще одним недостатком является, кроме невозможности проведения измерений, большая погрешность получаемых данных.

Как часто проводить испытания и для чего

Электрические испытания клещи должны проходить 1 раз в 2 года для защиты работающих. Перед испытанием, сами клещи требуется отчистить от пыли, грязи, ржавчины. Все это может сказаться на неправильных показаниях проверки оборудования.

После этого временный электрод устанавливают около упоров со стороны изолирующей части. А между ним и губками пропускают напряжение.

А вот величина напряжения разнится:

  • Для работ до 1000В напряжение должно составлять 2000В;
  • При работе с клещами в установках от 1000 до 10000В – 40 000В;
  • А для клещей, которые будут использовать в категории до 35 кВ – этот параметр будет составлять 105 000В.

При какой-либо неисправности инструмент к работе не допускается.

Изолирующие клещи: устройство и назначение

Для работы с электроустановками, применяют различное электрооборудование. Каждое устройство, служит для определенных целей. Одним из представителей являются изолирующие клещи, которые в свою очередь подразделяют на три вида.

Виды изолирующих клещей:

  • До 1000 В;
  • До 10 кВ;
  • До 35 кВ.

В соответствие с данными параметрами, устройства способны выдерживать определенную нагрузку. Поэтому перед началом работы, следует правильно его подбирать. Максимально допустимое значение тока, равно 35 кВ.

Конструкция измерительных клещей, достаточно простая. Но так как, они предназначены для снятия или установки различных элементов в силовых установках, напряжение которых свыше 10 кВ, к ним применяют особые условия.

Клещи состоят из рабочей части – губок. Данная часть устройства, изготавливается из металла или материалов с хорошими показателями электроизоляционных свойств. При условии, что рабочая часть инструмента выполнена из металла, то необходимо обеспечение защиты изоляционным материалом. Это позволить не повредить фарфоровые элементы предохранителей при монтажных работах.

Рукоятка и изолирующая часть инструмента, изготавливается двух видов. Если клещи предназначены для работы с напряжением, не превышающим 1000 Вольт, то для изготовления изолирующей части используют полипропилен.

Если напряжение варьируется от 10 до 35 кВ и выше, то для производства изолирующей части и рукоятки используют стеклоэпоксифенольные трубки.

Правила использования

В связи с тем, что такая работа выполняется без снятия напряжения, существует угроза поражения персонала электрическим током, при любых манипуляциях изолирующими клещами работники должны соблюдать определенные правила. Так, работы в устройствах с питающим напряжением более 1 кВ обязывают применять диэлектрические перчатки. Которые выступают в роли дополнительного средства, предотвращающего поражение током в случае пробоя изоляции, или других неисправностей технических средств, ошибок самих работников и т.д.


Рисунок 3: Меры безопасности при эксплуатации изолирующих клещей

Также в цепях более 1 кВ при работе изолирующими клещами обязательно необходимо осуществлять защиту органов зрения от мелких раскаленных частиц. Которые могут отлетать в результате разогрева металла при горении дуги и способны нанести травму. С этой целью персонал обязан надевать лицевые щитки или очки из негорючих материалов. При работе в устройствах до 1 кВ защита глаз не требуется, но может использоваться в разрезе требований каких-либо местных или отраслевых инструкций.

Категорически запрещается использовать изолирующие клещи в случае выполнения работ под дождем, в условиях густого тумана, выпадения каких-либо осадков. То же самое касается помещений с повышенной влажностью, где на изолирующих элементах может образоваться проводящий слой влаги. В таких ситуациях переключения или другие операции должны выполняться только со снятым напряжением после обязательного заземления стационарными устройствами или переносными заземлениями при помощи оперативных штанг.

Перед началом работы ответственный работник обязательно производит осмотр изолирующих клещей на предмет каких-либо повреждений, загрязнителей и прочих факторов, снижающих защитные свойства. Обязательно проверяются сроки испытаний, ни в коем разе не допускается применять в работе клещи, с просроченной датой испытания. Также он должен осмотреть губки на целостность.

Назначение

Основное назначение инструмента — предотвратить поражение электрическим током в условиях высокого напряжения. Для значений напряжения, не превышающих 1000 вольт и не превышающих 35 000 вольт, будут использоваться различные типы устройств. Их сфера использования следующая:

  • помогают устанавливать и снимать предохранители в различных электроустановках.
  • служат для снятия закрытых экранов и диэлектрических прокладок.
  • прочие работы под напряжением.

При работе с изолирующими клещами свыше 1000в в дополнение к изоляции должна применяться индивидуальная защита рабочего в виде диэлектрических резиновых перчаток и маски. В некоторых случаях допустимо использовать специальный изолирующий стержень с универсальным наконечником вместо изолирующих клещей.


Работа клещами

Из чего состоят?

Конструкция изолирующих клещей достаточно простая и включает в себя:

  • Рабочую часть (губки). Может быть изготовлена из металла либо электроизоляционного материала. Если губки из металла, нужно обязательно защитить их маслобензостойкой трубкой из резины. Это предотвратит повреждение фарфорового патрона предохранителя при замене.
  • Изолирующую часть. Может изготавливаться из полипропилена, если клещи рассчитаны на напряжение до 1000 Вольт или же из стеклоэпоксифенольных (либо бумажно-бакелитовых) трубок, если инструмент рассчитан на напряжение свыше 1000 Вольт (но до 35 кВ).
  • Рукоятку. Изготавливается аналогично требованиям к изолирующей части.

Также в конструкцию клещей должны обязательно входить ограничительные упоры

Из требований к конструктивным особенностям хотелось бы выделить еще одно, не менее важное – размер рабочей части должен быть меньше, чем рукоятки. Это нужно для исключения случайного замыкания токоведущих частей

Что касается размеров инструмента, они не нормируется. Главное, чтобы они были удобны в использовании, а их вес не причинял неудобств.

Оцените статью:Набор изолированных плоскогубцев

| Лучший набор электрических плоскогубцев из 3 шт.

200 Комбинированные плоскогубцы 8 200

Гарантия

Fluke Изолированный ручной инструмент Ограниченная гарантия на весь срок службы

Каждый изолированный ручной инструмент Fluke не будет иметь дефектов материала и изготовления на протяжении всего срока службы .Используемый здесь термин «срок службы» определяется как семь лет после того, как Fluke прекращает производство продукта, но гарантийный срок должен составлять не менее пятнадцати лет с даты покупки. Настоящая гарантия не распространяется на повреждения в результате небрежного обращения, неправильного использования, загрязнения, модификации, аварии или ненормальных условий эксплуатации или обращения, повреждения или нормального износа механических компонентов. Эта гарантия распространяется только на первоначального покупателя и не подлежит передаче.

Рекомендации по использованию и уходу за ручными инструментами Fluke с изоляцией

Ниже приведены рекомендации по обслуживанию, осмотру, повторным испытаниям и использованию ручных инструментов Fluke с изоляцией.

Предупреждение — во избежание поражения электрическим током или травм:

  • Держите пальцы за защитными кожухами инструмента. Никогда не прикасайтесь к токопроводящим частям.
  • Всегда используйте одобренные средства защиты глаз.
  • Не использовать во влажных или сырых местах. Не используйте, если инструмент не чистый и сухой.
  • Не прилагайте чрезмерных усилий или нагрузок к изоляции инструмента, которые могут вызвать повреждение. Примеры включают использование изолированных поверхностей в качестве точки опоры для поддевания или заклинивания или захвата изолированных рукояток инструмента другими инструментами, такими как плоскогубцы или гаечные ключи, для увеличения крутящего момента или рычага.

Если инструмент используется не указанным способом, защита может быть нарушена.

Хранение

Изолированные ручные инструменты следует хранить надлежащим образом, чтобы свести к минимуму риск повреждения изоляции при хранении или транспортировке. Эти изолированные ручные инструменты следует хранить отдельно от других инструментов, чтобы избежать механических повреждений или путаницы с неизолированными инструментами. Кроме того, следует избегать контакта этих изолированных ручных инструментов с чрезмерно горячими поверхностями (например, паровыми трубами) или воздействия чрезмерного УФ-излучения.

Осмотр перед использованием

Перед использованием каждый изолированный ручной инструмент должен быть осмотрен пользователем. Если есть какие-либо сомнения относительно безопасности изолированного ручного инструмента, он должен быть подвергнут осмотру компетентным лицом и, при необходимости, повторно испытан для определения пригодности или утилизирован для предотвращения дальнейшего использования.

Температура

Изолированные ручной инструмент следует использовать только в среде с температурой от –20 ° C до +70 ° C, а для инструментов с пометкой «C» — от –40 ° C до +70 ° C.

Периодические проверки и повторные электрические испытания

Рекомендуется ежегодно проводить визуальный осмотр соответствующим образом обученным лицом, чтобы определить пригодность изолированного ручного инструмента для дальнейшего обслуживания. Если в соответствии с национальными правилами требуется повторное электрическое испытание или в случае сомнений после визуального осмотра, следует провести применимое испытание на диэлектрическую прочность по IEC 60900 для изолированных ручных инструментов.

Для получения подробной информации обратитесь в сервисный центр Fluke.

Изолированные инструменты и профессиональные наборы инструментов

Правила безопасного использования и ухода за изолированными инструментами Кляйна

Независимо от того, являетесь ли вы профессиональным подрядчиком или просто помощником по дому, использование изолированных плоскогубцев, кусачков, обжимных инструментов, инструментов для зачистки проводов, отверток и гаечных ключей Klein Tools — отличный способ снизить риск поражения электрическим током, когда вы на работе. Правильное использование и регулярное обслуживание являются ключевыми факторами, когда речь идет о том, насколько эффективно изолированные инструменты защитят вас от травм. Позаботьтесь о своих изолированных инструментах, и они позаботятся о вас! Ознакомьтесь со списком полезных советов по безопасности изолированного инструмента на сайте CableOrganizer.com.

  • Каждый раз, когда вы будете использовать изолированные инструменты Klein для работы, сначала найдите время для их визуального осмотра. Если вы обнаружите трещины, порезы, порезы или другие повреждения на внешнем оранжевом слое, не используйте этот инструмент. Если вы видите белый нижний слой, просвечивающий через оранжевое покрытие, уничтожьте и замените этот инструмент.
  • Используйте инструменты с изоляцией Klein только в областях, температура окружающей среды которых совместима с номинальными температурами инструментов. Стандартные изолированные инструменты от Klein подходят для условий окружающей среды от -2 ° до + 158 ° F (от -20 ° до + 70 ° C). Любые изолированные инструменты Klein, помеченные знаком «C», могут выдерживать даже более широкий диапазон температур: от -38 ° до + 158 ° F (от -40 ° до + 70 ° C).
  • Всегда помните: изолированные инструменты Klein обеспечивают отличную защиту, но они не сделают вас непобедимым! Изолированные инструменты не являются надежным решением для предотвращения поражения электрическим током: они просто предназначены для снижения риска поражения электрическим током.Во всех возможных ситуациях обязательно обесточьте все линии и оборудование, прежде чем начинать работу на них или рядом с ними.
  • Думай, прежде чем прикасаться! Когда вы работаете с изолированными инструментами Кляйна, никогда не касайтесь их неизолированных частей или любого другого объекта, который может соприкоснуться с источником под напряжением.
  • Несмотря на то, что изолированные инструменты Klein предназначены для предотвращения поражения электрическим током, любая влага, пленки или другие загрязнения на поверхностях инструментов могут по-прежнему проводить электрический ток. Один из лучших способов сохранить целостность ваших изолированных инструментов — держать их чистыми, сухими и свободными от загрязнений.
  • Когда ваши изолированные инструменты Klein нуждаются в очистке, используйте мягкие неагрессивные чистящие средства, такие как мыло для мытья посуды или полотенца для мытья рук Klein Kleaners.
  • Во избежание повреждения изоляции всегда храните изолированные инструменты вдали от источников тепла.
  • Раз в год передавайте свои изолированные инструменты Klein на осмотр квалифицированному специалисту, который сможет определить, безопасны ли инструменты для дальнейшего использования.Часть профессионального осмотра может включать в себя обычное испытание диэлектрика 10 кВ в течение 10 секунд в соответствии с ASTM F1505-01.

Имейте в виду, что это только общие рекомендации и советы. Чтобы ознакомиться с исчерпывающими стандартами безопасности труда и другой информацией по безопасности на рабочем месте, посетите веб-сайт Управления по охране труда и здоровья www. osha.gov.

При использовании, обслуживании и уходе за изолированными инструментами Klein® или любым другим оборудованием всегда консультируйтесь с производителем для получения полной и конкретной информации о продукте.Поскольку мы не можем контролировать и обеспечивать надлежащее использование, осмотр, техническое обслуживание или ремонт любого продукта, CableOrganizer.com не несет ответственности за неправильное использование любого продукта или за любые связанные с этим травмы, повреждения или неисправности продукта.

Как изолировать ручки инструментов | Home Guides

Изолированные ручки для инструментов смягчают вашу хватку, что снижает мышечное напряжение, а некоторые типы изоляции могут защитить от поражения электрическим током. Хотя многие ручные инструменты доступны с изоляцией, нанесенной производителем, автомобильные покрытия стираются, а некоторые инструменты вообще не изолированы.Выберите изоляцию, подходящую для использования с инструментом. Если вам нужен только более мягкий захват, подойдет практически любой тип изоляционного покрытия. Если вам нужна защита от поражения электрическим током, выберите изоляционное покрытие, изготовленное специально для этой цели. Некоторые покрытия позволяют смешивать специальные цвета, что помогает хранить инструменты отдельно от других.

Найдите место, где можно повесить инструмент для просушки после того, как его ручки будут изолированы. Вы можете повесить его на гвоздь, крючок на вешалке, вешалку для одежды на веревке для белья или на что-нибудь еще, что выдержит вес инструмента.Разложите слой газеты под местом, где вы будете вешать инструмент, чтобы собирать капли.

Откройте банку или банку с жидким, прорезиненным или пластиковым изоляционным покрытием погружением. Изоляционные покрытия доступны в большинстве хозяйственных центров и строительных магазинах. Те, которые защищают от поражения электрическим током, предназначены для изоляции электропроводки и ручных инструментов. Если емкость слишком короткая, чтобы окунуться в ручки, перелейте покрытие в более высокую банку или в пустую банку из-под арахисового масла или банку из-под кофе.

Очистите рукоятки инструмента наждачной бумагой со сверхмелкозернистой поверхностью или тонкой стальной мочалкой. Удалите все следы грязи и ржавчины.

Очистите рукоятки инструмента мыльной водой и тряпкой, но не замачивайте их. Замачивание может вызвать ржавчину.

Смойте мыльной водой и вытрите ручки тряпкой.

Отрежьте кусок гибкой проволоки длиной около 24 дюймов кусачками. Калибр провода не имеет значения, если он достаточно прочен, чтобы удерживать инструмент, и достаточно гибок, чтобы его можно было сгибать.

Оберните один конец проволоки вокруг части инструмента, которая находится напротив рукояток. Например, если вы используете плоскогубцы, оберните проволоку вокруг основания губок несколько раз, а затем скрутите ее вокруг себя, чтобы закрепить. Оставьте свободный свободный конец провода длиной не менее 12 дюймов, на котором можно повесить инструмент.

Удерживайте инструмент за проволоку, чтобы определить, висит ли он относительно прямо. В противном случае оберните проволоку вокруг разных частей, чтобы сбалансировать вес, пока он не свисает прямо с ручками вниз.Точность не имеет решающего значения, но инструмент не должен свисать боком или сильно изгибаться.

Опустите рукоятки инструмента в жидкую изоляцию со скоростью 1 дюйм за пять секунд. Если инструмент имеет две ручки и отверстие контейнера небольшое, опускайте ручку по одной за раз.

Очень медленно вытягивайте ручки из покрытия, примерно на 1 дюйм каждые пять секунд, и дайте жидкости стечь обратно в контейнер, пока не перестанут стекать.

Оберните проволоку вокруг гвоздя, крючка или другого держателя, на котором вы решили повесить инструмент.При необходимости держите под инструментом бумажное полотенце или кусок газеты, пока несете его туда, где он будет висеть.

Оставьте инструмент сохнуть на ночь или столько, сколько рекомендует производитель.

Снова окуните ручки после высыхания первого слоя, если производитель рекомендует более одного слоя.

Наконечники

  • Капли могут собираться и образовывать неровности на концах ручек по мере высыхания покрытия, подобно тому, как сосульки образуются на краях крыши.Либо прижмите неровность, чтобы сгладить ее, когда поверхность покрытия высохнет, либо отшлифуйте неровность после того, как покрытие полностью высохнет.
  • Если инструмент имеет неудобную или необычную форму, попробуйте нанести жидкую изоляцию распылением. Покрытие обычно не такое толстое, как покрытие окунанием, но некоторые производители разрешают распыление более чем на один слой для наращивания материала.
  • Изоляция методом холодной усадки — еще один способ изолировать рукоятки инструментов, и он не создает беспорядка. Холодная усадка представляет собой толстую резиновую трубку с перфорированной пластиковой трубкой в ​​центре.Наденьте трубку на ручку инструмента и потяните за конец перфорированной трубки, чтобы снять ее. Когда вы тянете, перфорированная трубка разрывается по спирали, освобождая резиновую трубку и плотно прижимаясь к рукоятке инструмента. Холодная усадка доступна только в нескольких размерах и может не работать с широким спектром инструментов. Это особенно полезно для молотков и кувалд. Термоусадка похожа на холодную, но при нагревании с помощью фена или теплового пистолета она соответствует ручкам.

Предупреждения

  • Не наносите изоляционное покрытие на электроинструмент без предварительной консультации с производителем инструмента.Жидкость может просочиться внутрь корпуса через швы, что может привести к аннулированию гарантии.

Писатель Био

Кэрол Олдройд, писательница из Восточного Теннесси, является автором множества статей по благоустройству дома, кадрам, кадрам и праву своими руками. Помимо получения степени в области параюридических исследований, она имеет более чем 10-летний опыт ремонта новых домов и восстановления исторической собственности.

Новые плоскогубцы, кусачки и электрические инструменты Klein

Если вы покупаете что-то по нашим ссылкам, ToolGuyd может получать партнерскую комиссию.

Klein недавно расширила свою линейку изолированных электроинструментов новыми более тонкими, изящными и сертифицированными VDE плоскогубцами.

Новые изолированные инструменты производства США оснащены ручками, изготовленными методом литья под давлением, которые имеют трехкомпонентную изоляцию для дополнительной защиты и безопасности. Если вы видите подслой белого цвета, это означает, что защита инструмента может быть нарушена и ее следует заменить.

Новые изолированные инструменты также оснащены небольшими защитными кожухами для большого пальца, которые не так сильно выступают, что упрощает их размещение в сумках и мешочках для инструментов.

Трудно сказать, основываясь только на изображениях продуктов, но новые ручки действительно выглядят тоньше и удобнее в использовании. Я основываю это наблюдение на зазоре между ручками старого изолированного бокореза серии 2000 и нового. Когда плоскогубцы закрыты, новый боковой нож с оранжевой и черной ручками имеет гораздо больший зазор между ручками, чем старый с оранжевыми ручками.

Эти инструменты сертифицированы VDE при напряжении 1000 В и соответствуют или превосходят стандарты IEC 60900 и ASTM F1505 для электрических инструментов с высоковольтной изоляцией.Как и в случае со всеми изолированными ручными инструментами, при использовании этих инструментов необходимо соблюдать соответствующие меры личной безопасности.

В новую линейку входят комбинированные плоскогубцы, диагональные плоскогубцы с большим усилием, боковые плоскогубцы с высоким усилием, плоскогубцы, плоскогубцы с выступом и канавкой, кусачки для кабеля и устройства для зачистки проводов.

  • Плоскогубцы комбинированные (12098-EINS)
  • Диагональные плоскогубцы с высоким усилием фиксации с конической и угловой головкой (2000-28-EINS, 2000-48-EINS)
  • Бокорезы с большим усилием захвата 8 ″ и 9 ″ (213-8NE-EINS, 213-9NE-EINS)
  • Сверхмощные бокорезы с высоким усилием, 9 ″ (20009NE-EINS)
  • Длинногубцы на 6, 7 и 8 дюймов (203-6-EINS, 203-7-EINS, 203-8-EINS)
  • Клещи для насосов (502-10-EINS)
  • Кабельный резак (63050-EINS)
  • Инструмент для зачистки / обрезки проводов (11054-EINS)

Все новые инструменты имеют характерные оранжевые и черные ручки.

Купить сейчас (через Amazon)
Подробнее (через Klein)

Salisbury S213248 Изолированные плоскогубцы 9 » с резаком и обжимом

Salisbury S213248 Изолированные плоскогубцы 9 » с резаком и обжимом

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Номер детали Mitchell

SAL-S213248

В наличии

Обычно в наличии, звоните, если срочно

Краткий обзор

Salisbury S213248 Изолированные плоскогубцы 9 » с резаком и обжимом

Salisbury S213248 Изолированные плоскогубцы 9 » с резаком и обжимом

Дополнительная информация
Масса 1. 000000
Производитель Солсбери
MPN S213248

Изолированные инструменты

Прочные, долговечные и высококачественные, кусачки и кусачки Snap-on POWER-SAFE оснащены изолированной точкой крепления шнурка, интегрированной с ручкой.

КС0800

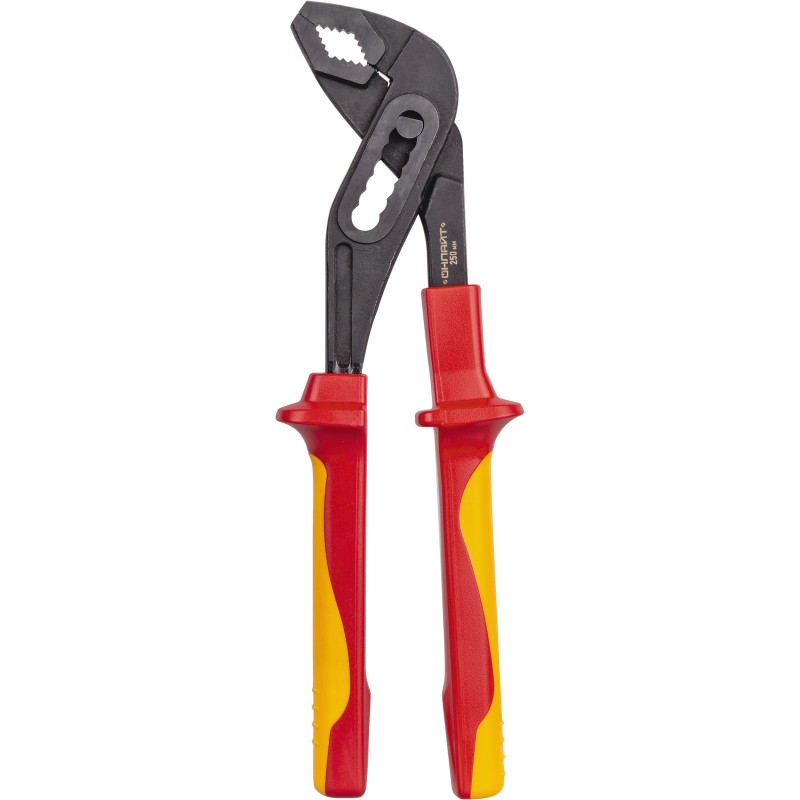

Клещи для водяных насосов 250 мм

КС0801

Плоскогубцы 190 мм

КС0802

Диагональные фрезы 190 мм

КС0803

Ножницы для кабеля 190 мм

КС0804

Клещи регулируемые 235 мм

КС0805

Плоскогубцы 150 мм

КС0806

90 0 Плоскогубцы с загнутым носом

КС0807

Клещи для снятия изоляции

КС0808

Разводной ключ 6 дюймов

КС0809

Разводной ключ 8 дюймов

КС0810

Плоскогубцы 235 мм

КС0811

Разводной гаечный ключ 12 дюймов

Wiha 32831 Изолированные линейные плоскогубцы NE

Wiha 32831 Изолированные линейные плоскогубцы NE типа

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для максимально удобной работы с нашим сайтом обязательно включите Javascript в своем браузере.

  • Сертификат VDE: каждый изолированный инструмент Wiha индивидуально тестируется на напряжение 10000 В переменного тока и рассчитано на 1000 В переменного тока (1500 В постоянного тока).

  • Комфорт: Эргономичные мягкие ручки имеют защитный кожух для дополнительной защиты, комфорта и контроля.

  • Качество: Профессиональные драйверы Wiha с изоляцией SoftFinish® Cushion Grip разработаны и спроектированы Wiha в Германии, производятся Wiha во всем мире.

Плоскогубцы и кусачки

Wiha Insulated SoftFinish® Cushion Grip оснащены двумя рукоятками с подушечками по твердому метру, отлитыми непосредственно к инструментальной стали, что обеспечивает комфорт, контроль и длительный срок службы.Захваты имеют конструкцию рукоятки с защитой от скольжения для дополнительной защиты спереди и приподнятые ступеньки на задней стороне для легкого открывания. Плоскогубцы и кусачки Wiha Insulated SoftFinish® с подушечным захватом изготовлены из высококачественной инструментальной стали, обеспечивающей прочность и долговечность, а режущие кромки и губки с индукционной закалкой обеспечивают превосходную остроту и долговечность. Все изолированные инструменты Wiha имеют сертификат VDE и соответствуют стандартам испытаний EN / IEC 60900 для защиты от вспышки дуги, стандартным спецификациям ASTM F1505 для изолированных и изолирующих ручных инструментов, стандартам NFPA-70E по электробезопасности на стройплощадке и контрольным показателям безопасности CSA. и производительность.Каждый изолированный инструмент Wiha проходит индивидуальные испытания при напряжении 10000 вольт переменного тока и номинальном напряжении до 1000 вольт переменного тока (1500 вольт постоянного тока) для обеспечения безопасности и спокойствия при работе под напряжением. Подушечки для подушек Wiha с изоляцией SoftFinish® профессионального качества разработаны и спроектированы Wiha в Германии, производятся Wiha по всему миру и имеют гарантию Wiha No Hassle Guarantee.

  • Эргономичные мягкие ручки для комфорта и контроля
  • Конструкция с двумя твердомерами для длительного срока службы
  • Рукоятки, отформованные непосредственно к инструментальной стали для прочной связи
  • Конструкция ручки для защиты от скольжения для дополнительной защиты
  • Высококачественная инструментальная сталь Wiha для прочности и долговечности
  • Хромовое покрытие для износостойкости поверхности и легкой очистки
  • Режущие кромки и губки с индукционной закалкой для превосходной остроты и долговечности
  • Индивидуальные испытания на напряжение 10000 В переменного тока и номинальное напряжение до 1000 В переменного тока для безопасности и спокойствия
  • Отвечает стандартам испытаний VDE для защиты от взрыва дуги
  • Соответствует стандартным техническим условиям ASTM F1505 для изолированного и изоляционного ручного инструмента
  • Соответствует стандартам испытаний EN / IEC 60900 для защиты от взрыва дуги
  • Соответствует стандарту NFPA-70E по электробезопасности на стройплощадке
  • Отвечает критериям тестирования CSA по безопасности и производительности
  • Разработано и спроектировано Wiha Germany
  • Произведено Wiha во всем мире \
  • С гарантией отсутствия хлопот Wiha

O0005
Дополнительная информация
Упаковка Виниловый чехол
Артикул 32831
Вес 1. 180000
PROP 65 да
Страна производства Вьетнам
Плоскогубцы Тип рукоятки Изолированный
Тип клещей Линейный манипулятор
OAL дюймов 9,5
UPC 084705328317

Мы нашли другие продукты, которые могут вам понравиться!

  1. № 32800
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
