Реле контроля фаз РКФ-М05-1-15, РКФ-М05-2-15
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку — DIN шириной 35 мм (ГОСТ Р МЭК 60715 — 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной с тороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: поворотный переключатель для установки верхнего «U>%» порога срабатывания, поворотный переключатель для установки времени задержки срабатывания, поворотный переключатель для установки нижнего «U<%» порога срабатывания, жёлтый индикатор включения исполнительного реле «НОРМ.», красный индикатор ошибок сети «АВАР.», зелёный индикатор включения напряжения питания.
Реле не требует оперативного питания, питается от контролируемой сети трёхфазного напряжения. Подключение контролируемой сети производится к клеммам L1, L2, L3.
Встроенное электромагнитное реле включается при подаче питания, если все контролируемые параметры находятся в норме, о чем будет сигнализировать мигающий индикатор «НОРМ.», при этом контакты реле 11-14, 21-24 замыкаются, а контакты 11-12, 21-22-размыкаются. При возникновении ошибки (отклонении хотя бы одного параметра от номинального значения) реле выключится по окончании отсчёта времени срабатывания реле, если задержка установлена. При этом контакты, 11-14, 21-24 — разомкнутся, контакты 11-12, 21-22 — замкнутся и включится мигающий индикатор «АВАР.». При пропадании двух или трёх фаз одновременно реле выключится без отсчёта задержки времени срабатывания. При возвращении контролируемого параметра в норму, реле включится сразу, без учёта задержки времени срабатывания, о чем будет сигнализировать мигающий индикатор «НОРМ.
».ВНИМАНИЕ: В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. При транспортировке может произойти самопроизвольное переключение контактов реле из-за воздействия вибрации или одиночных ударов, что не является признаком дефектности реле. Для восстановления исходного (выключенного) состояния контактов перед вводом реле в эксплуатацию необходимо кратковременно (на 2-3 секунды) подать на реле напряжение питания.
Модель | Ед.изм. | РКФ-М05-1-15 | РКФ-М05-2-15 | ||||||
AC100В | AC110В | AC230В | AC400В | AC415В | AC100В | AC230В | AC400В | ||
Номинальное линейное напряжение Uном, 50Гц | В | 100 | 110 | 230 | 400 | 415 | 100 | 230 | 400 |
Максимальное допустимое линейное напряжение | В | 150 | 165 | 340 | 560 | 600 | 150 | 340 | 560 |
Минимальное допустимое линейное напряжение | В | 50 | 55 | 120 | 210 | 225 | 50 | 120 | 210 |
Диапазон установки порогов перенапряжения от Uном | % | 105-130 | |||||||
Диапазон установки порогов снижения напряжения от Uном | % | 70-95 | |||||||
Точность установки порогов напряжения от Uном | В | ||||||||
Потребляемая мощность, не более | ВА | 4 | |||||||
Гистерезис напряжения зоны срабатывания | % | 4 | |||||||
Регулируемая задержка срабатывания | с | 0,1-10 | |||||||
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) | А | 8 | |||||||
Максимально коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 2000/240 | |||||||
Максимальное коммутируемое напряжение | В | 400 (AC1/2A) | |||||||
Время включения реле, не более | с | 1 | |||||||
Количество и тип выходных контактов | 2 переключающие группы | ||||||||
Механическая износостойкость, не менее | циклов | 10х106 | |||||||
Электрическая износостойкость , не менее | циклов | 100000 | |||||||
Максимальное напряжение между цепями питания и контактами реле | В | 2000 (50Гц — 1мин) | |||||||
Степень защиты (по корпусу/по клеммам) | IP40/IP20 | ||||||||
Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 или УХЛ2 | ||||||||
Диапазон рабочих температур (по исполнениям) | 0С | -40…+55 (УХЛ2) -25…+55 (УХЛ4) | |||||||
Температура хранения | -40…+70 | ||||||||
Относительная влажность воздуха | % | до 80 (при 250С) | |||||||
Высота над уровнем моря | м | до 2000 | |||||||
Рабочее положение в пространстве | произвольное | ||||||||
Режим работы | круглосуточный | ||||||||
Габаритные размеры | мм | 18х93х62 | |||||||
Масса | кг | 0,055 |
Наименование — Заказной код (артикул)
РКФ-М05-1-15 AC415В УХЛ4 — 4640016934690
РКФ-М05-1-15 AC400В УХЛ4 — 4640016934683
РКФ-М05-1-15 AC400В УХЛ2 — 4640016934676
РКФ-М05-1-15 AC230В УХЛ4 — 4640016934652
РКФ-М05-1-15 AC230В УХЛ2 — 4640016934645
РКФ-М05-1-15 AC110В УХЛ4 — 4640016934621
РКФ-М05-1-15 AC100В УХЛ4 — 4640016931620
РКФ-М05-1-15 AC100В УХЛ2 — 4640016931613
РКФ-М05-2-15 АС400В УХЛ4 — 4640016934744
РКФ-М05-2-15 АС400В УХЛ2 — 4640016934737
РКФ-М05-2-15 АС230В УХЛ4 — 4640016934720
РКФ-М05-2-15 АС230В УХЛ2 — 4640016934713
РКФ-М05-2-15 AC100В УХЛ4 — 4640016931842
РКФ-М05-2-15 AC100В УХЛ2 — 4640016931613
Eaton Реле контроля чередования фаз, 200
Реле контроля чередования фаз, 200 — 500 В перем.
тока, 50/60 Гц Купить по низким ценам Eaton Реле контроля чередования фаз, 200 — 500 В перем. тока, 50/60 Гц EMR6-F500-G-1Описание Eaton Реле контроля чередования фаз, 200 — 500 В перем. тока, 50/60 Гц EMR6-F500-G-1
Основная функция | Реле контроля чередования фаз |
Контроль трехфазных сетейРаспознавание обрыва фазы при < 0,6 x UeЭлектропитание из измерительной цепиФиксировано настроенная задержка включения | |
Контрольное напряжение на каждую фазу [UN] | 200 — 500 В перем. тока, 50/60 Гц В перем. тока |
Контроль | Выпадение фазыПоследовательность фаз |
Графические условные обозначения | |
Питающее напряжение | 200 — 500 V AC, 50/60 Hz |
Ширина | 22.5 мм |
2. Технические характеристики
Общая информация | |
Стандарты и предписания | IEC/EN 60255-6, EN 61557, UL, CSA, GL |
Механический срок службы [Переключения] | 30 x 106 |
Стойкость к климатическим воздействиям | Влажный нагрев цикличный в соответствии с IEC 60068-2-30: цикл 24 ч, 55° C, 93% относительной влажности, 96 ч |
Температура окружающей средыЭксплуатацияМин. рабочая температура | -20 °C |
Температура окружающей средыЭксплуатацияМакс. рабочая температура | +60 °C |
Температура окружающей средыХранение | — 40 — 85 °C |
Установочное положение | любая |
Удароустойчивость | Класс 2 |
Класс защитыКлеммы | IP20 |
Класс защитыкорпус | IP50 |
Поперечные сечения соединенияодножильный | 2 x 2,5 мм2 |
Поперечные сечения соединениятонкопроволочный с оконечной муфтой | 2 x 2,5/2 x AWG14 мм2 |
Стандартная отвёртка | 5.5 x 0.8 мм |
Начальный пусковой момент | 0.5 — 0.8 Нм |
Крепление | Быстрое крепление DIN рейки IEC/EN 60715 |
MTBF (среднее премя службы между выходами из строя) | 628571 h |
Контакты | |
Номинальная устойчивость к импульсу [Uimp] | 4000 В перем. тока |
Категория перенапряжения / степень загрязнения | III/3 |
Электропитание | |
Питающее напряжение | 200 — 500 V AC, 50/60 Hz |
Безопасность по напряжению | 0.85 — 1.1 x Uc |
Потребляемая мощность | 11 VA |
Номинальная частота [f] | 50 — 60 Гц |
Продолжительность включения | 100 % продолжительность включения |
Измерительные цепи | |
Контрольное напряжение [UN]Контрольное напряжение миним. | 200 В перем. тока |
Контрольное напряжение [UN]Контрольное напряжение максим. | 500 В перем. тока |
ЧастотаДиапазон частот мин. | 50 Гц |
ЧастотаДиапазон частот макс. | 60 Гц |
Частота | 50 — 60 Гц |
Частота | 50 — 60 Гц |
Цикл измерения | макс. 500 мс |
Температурная ошибка | ≦ 0. 06 %/°C |
Ошибка в пределах напряжения питания | ≦ 0.5 % |
Индикация состояния | |
Выходное реле возбуждено | Светодиод, желтый |
Индикация состояния (светодиод) | красный, горит: выпадение фазыкрасный, мигает: ошибка последовательности фаз |
Контакты релейных выходов | |
Номинальное напряжение [Ue] | 500 В перем. тока |
Расчетный рабочий ток [Ie]AC-12 при 230 В [Ie] | 4 A |
Расчетный рабочий ток [Ie]AC-15 при 230 В [Ie] | 3 A |
Расчетный рабочий ток [Ie]DC-12 при 24 В [Ie] | 4 A |
Расчетный рабочий ток [Ie]DC-13 при 24 В [Ie] | 2 A |
Электрический срок службы (AC-12/230 В/4 A) [Переключения]Электрический срок службы [Переключения] | > 0.3 x 106 |
Стойкость к коротким замыканияммаксимальный предохранитель [безынерционный/gL] | 10 A |
Электромагнитная совместимость (ЭМС) | |
Электромагнитная совместимость (ЭМС) | IEC/EN 61000-6-2 |
ESD [Воздушный / контактный разряд] | IEC/EN 61000-4-2 уровень 3 кВ |
HF-стойкость к излучению | IEC/EN 61000-4-3 уровень 3 |
Импульсное напряжение | IEC/EN 61000-4-4 уровень 3 |
Скачок напряжения | IEC/EN 61000-4-5 уровень 4 |
HF-кондуктивный | IEC/EN 61000-4-6 уровень 3 |
3. Проверка конструкции в соответствии с IEC / EN 61439
Технические характеристики для подтверждения типа конструкции | |
Мин. рабочая температура | -20 °C |
Макс. рабочая температура | +60 °C |
Проверка конструкции IEC/EN 61439 | |
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
4. Технические характеристики согласно ETIM 7.0
Реле (EG000019) / Реле контроля фазы (EC001441) | |
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Monitoring equipment (low-voltage switch technology) / Asymmetry monitoring equipment ([email protected] [AKF097014]) | |
Тип электрического подключения | Screw connection |
Со съемными зажимами | Нет |
Номинальное управляющее напряжение питания Us при AC 50 Гц | 200 — 500 V |
Номинальное управляющее напряжение питания Us при 60 Гц переменного тока | 200 — 500 V |
Номинальное управляющее напряжение питания Us при постоянном токе | 0 — 0 V |
Тип напряжения для приведения в действие | AC |
Мониторинг последовательности фаз | Да |
Обнаружение сбоя фазы | Да |
Функция под обнаружением напряжения | Нет |
Функция обнаружения перенапряжения | Нет |
Мониторинг фазового дисбаланса | Нет |
Диапазон измерения напряжения | 200 — 500 V |
Минимум регулируемая задержка времени включения | 0 s |
Максимум. допустимое время задержки включения | 0 s |
Минимум регулируемое время задержки | 0 s |
Максимум. допустимое время задержки | 0 s |
Количество контактов как нормально замкнутый контакт | |
Количество контактов как нормально разомкнутый контакт | |
Количество контактов в качестве переключающего контакта | 2 |
Ширина | 22.5 mm |
Высота | 85.6 mm |
Глубина | 104.6 mm |
5. Апробации
Стандарты на продукцию | IEC 255-6; UL 508; CSA-22.2 No. 14-05; CE marking |
UL File No. | E29184 |
UL Категория Контроль № | NKCR, NKCR7 |
CSA File No. | UL report valid |
CSA Class No. | 3211-03 |
Сертификация Северной Америки | UL listed, certified by UL for use in Canada |
Технические характеристики Eaton Реле контроля чередования фаз, 200 — 500 В перем. тока, 50/60 Гц EMR6-F500-G-1
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Кратность поставки 1
Автоматическая система контроля чередования фаз с RFID — IJERT
NREST — 2020 (Том 09 — Выпуск 04)
DOI: 10. 17577/IJERTCONV9IS04029 Скачать полнотекстовый PDF Процитировать эту публикациюМуджахид Мохаммед Умайр Салемуддин, Калайвани Мутувелан, Шейх Рехан Абдул Расул, 2021 г., Автоматическая система управления последовательностью фаз с RFID, МЕЖДУНАРОДНЫЙ ЖУРНАЛ ИНЖЕНЕРНЫХ ИССЛЕДОВАНИЙ И ТЕХНОЛОГИЙ (IJERT) NREST – 2021 г. (Том 09)– Выпуск 04),
PDF-версияПросмотр
Только текстовая версияАвтоматическая система управления последовательностью фаз с RFID
Муджахид Мохаммед Умаир Салимуддин.
Студент,
Факультет электротехники,
Технологический институт им. Фр. К. Родрикеса (филиал Мумбайского университета).
Мумбаи, Индия.
Калайвани Мутувелан
ME, (Инженерия энергетических систем), Электротехнический факультет,
Политехнический институт Сабу Сиддик (филиал MSBTE/AICTE), Мумбаи, Индия.
Шейх Рехан Абдул Расул
Студент электротехнического факультета,
М. Х. Политехнический институт Сабу Сиддик (филиал MSBTE/AICTE), Мумбаи, Индия.
Аннотация – В промышленности двигатели играют важную роль. Двигатели, используемые в промышленности, представляют собой однофазные двигатели, трехфазные двигатели и двигатели постоянного тока. Трехфазный двигатель питается от трехфазной сети RYB. Трехфазный двигатель используется для различных целей в промышленности, например, для конвейерных лент для производства, для пищевой промышленности и для других тяжелых и точных работ. Распространенными неисправностями, которые могут возникнуть в трехфазном асинхронном двигателе, являются короткое замыкание, одна фаза, изменение последовательности фаз и т. д. Трехфазные двигатели обычно вращаются в направлении по часовой стрелке, но когда последовательность фаз питания, подаваемая на двигатель, изменяется с RYB на RBY. двигатель начинает вращаться в противоположном направлении. Нагрузка нуждается в защите не только от изменения чередования фаз, но и от доступа посторонних лиц. Неуполномоченный человек может повредить систему. Для обеспечения защиты двигателя или трехфазных нагрузок от изменения чередования фаз и доступа посторонних лиц была разработана система, которая называется Система автоматического контроля чередования фаз 9.0009
с RFID
Ключевые слова: последовательность фаз, оба направления вращения, RFID, автоматическая последовательность фаз.
ВВЕДЕНИЕ –
Обычно трехфазные двигатели и нагрузки снабжены различными системами защиты для обнаружения
изменение последовательности фаз питания. Обычно используемое устройство представляет собой реле последовательности фаз.
Это реле последовательности фаз обнаруживает изменение последовательности фаз от своих датчиков и компараторов и отключает питание нагрузки. Эта практика останавливает производство.
Во многих отраслях останов оборудования даже на секунду может привести к огромным потерям, поэтому для спасения отрасли от огромных потерь нет возможности изменить последовательность фаз вручную. Следовательно, должно быть устройство автоматического контроля чередования фаз.
Должна быть обеспечена безопасность всего оборудования, управляющего процессом, от посторонних лиц, поэтому система RFID также снабжена защитой последовательности фаз.
СОКРАЩЕНИЯ –
НЕТ Нормально открытый
НЗ Нормально закрытый
Радиочастотная идентификация RFID
Миниатюрный автоматический выключатель MCB
БЛОК-СХЕМА –
Здесь одноканальный релейный модуль 5 В управляется Arduino и RFID. Только для авторизованных меток RFID Система RFID будет управлять релейным модулем 5 В.
Авторизованные теги — это теги, которые добавляются в Arduino во время программирования Arduino уполномоченным лицом.
ПРИНЦИП ДЕЙСТВИЯ –
Принцип работы проекта, т. е. система автоматического управления последовательностью фаз, изменяет последовательность фаз трехфазного источника питания, чтобы сделать последовательность фаз трехфазной нагрузки правильной.
Если последовательность фаз трехфазного источника питания правильная, система обнаружит последовательность фаз, и без изменения последовательности фаз трехфазный источник питания подается на трехфазную нагрузку.
Если последовательность фаз трехфазного источника питания неверна, система обнаружит неправильную последовательность фаз и изменит существующую последовательность фаз трехфазного источника питания, после чего питание подается на трехфазную нагрузку.
На основании срабатывания реле определяется чередование фаз и, соответственно, активируется либо контактор 1, либо контактор 2 для питания трехфазной нагрузки. Последовательность фаз можно изменить, поменяв местами любые две из трех фазных линий питания.
Предположим, что последовательность фаз источника питания R-Y-B
, поэтому путем замены фазы Y на фазу B источника можно изменить последовательность фаз трехфазного источника питания, и тогда последовательность фаз станет R-B-Y.
RFID (РАДИОЧАСТОТНАЯ ИДЕНТИФИКАЦИЯ)
Радиочастотная идентификация (RFID) использует электромагнитные поля для автоматической идентификации и отслеживания меток, прикрепленных к объектам. Метка RFID состоит из крошечного радиотранспондера; радиоприемник и передатчик. При срабатывании электромагнитного опросного импульса от ближайшего устройства считывания RFID метка передает цифровые данные, обычно идентификационный инвентарный номер, обратно на считыватель. Этот номер можно использовать для инвентаризации товаров. Есть два типа. Пассивные метки питаются от энергии опрашивающих радиоволн считывателя RFID. Активные метки питаются от батареи и поэтому могут считываться на большем расстоянии от считывателя RFID; до сотен метров. В отличие от штрих-кода, метка не обязательно должна находиться в пределах прямой видимости считывателя, поэтому ее можно встроить в отслеживаемый объект. RFID является одним из методов автоматической идентификации и сбора данных (AIDC).
СЧИТЫВАТЕЛЬ RFID – 8. БЛОК-СХЕМА RFID –
Считыватель RFID — это устройство, использующее радиочастотные волны для беспроводной передачи данных между собой и устройством
.Метка/этикетка RFID для идентификации, классификации и отслеживания активов.
RFID-метка –
МеткиRFID используются во многих отраслях промышленности. Например, метка RFID, прикрепляемая к автомобилю во время производства, может использоваться для отслеживания его продвижения по сборочной линии; Лекарственные препараты с RFID-метками можно отслеживать на складах.
АВТОМАТИЧЕСКИЙ РЕЖИМ –
Рабочий –
Как следует из названия, в автоматическом режиме последовательность фаз будет изменена автоматически. Автоматический режим можно выбрать, изменив положение селекторного переключателя из положения «Выкл.» в положение «Авто». В автоматическом режиме с любой возможной комбинацией чередования фаз трехфазная нагрузка не будет работать с неправильной последовательностью фаз, последовательность фаз к трехфазной нагрузке всегда будет оставаться неизменной.
Автоматический режим состоит из двухполюсного MCB, трехполюсного MCB, RFID с одноканальным реле, реле последовательности фаз, таймера, контактора и 8-контактного электромагнитного реле.
Когда оба MCB замкнуты, однофазное питание прекращается на одноканальном релейном модуле, а трехфазное питание прекращается на главном контакторе.
После того, как уполномоченное лицо задействует RFID, одноканальный релейный модуль изменит свое положение с нормально замкнутого на нормально разомкнутое и, таким образом, будет управлять селекторным переключателем и главным контактором.
Как показано на рисунке, трехфазное питание подается от главного контактора к контактору 1 в правильной последовательности фаз, а питание к контактору 2 подается с неправильной последовательностью фаз.
Теперь, если последовательность фаз системы правильная, т. е. R-Y-B, тогда положение реле последовательности фаз будет нормально закрытым, а общая точка реле последовательности фаз питается однофазным питанием управления. Таким образом, однофазное питание активирует Таймер 1, и по истечении установленного времени нормально открытый контакт Таймера 1 будет действовать как нормально замкнутый контакт, а затем таймер 1 активирует Реле 1, и, таким образом, нормально замкнутый контакт Реле 1 станет нормально разомкнутым. и нормально разомкнутый контакт реле 1 станет нормально замкнутым. Таким образом, он будет управлять контактором 1, и, следовательно, трехфазная нагрузка получит трехфазное питание в желаемой последовательности фаз.
Общий провод реле последовательности фаз соединен с общим проводом таймера 1, общим проводом реле 1, общим проводом таймера 2 и общим проводом реле 2 соответственно.
Теперь, если последовательность фаз в системе неправильная, то есть R-B-Y, тогда положение реле последовательности фаз будет нормально разомкнутым. Таким образом, однофазное питание активирует таймер 2, и после установленного таймера нормально открытый контакт таймера 2 будет действовать как нормально замкнутый контакт, а затем таймер 2 активирует реле 2, и, таким образом, нормально открытый контакт реле 2 станет нормально закрытым и нормально замкнутым. замкнутый контакт реле 2 станет нормально разомкнутым. Таким образом, реле 2 будет управлять подрядчиком 2, и, следовательно, подключенная трехфазная нагрузка получит правильную последовательность фаз.
Питание от Таймера 1 и Таймера 2 может подаваться непосредственно на Контактор 1 и Контактор 2 соответственно, но из-за высокого импеданса катушки Контактора Таймер может быть поврежден, а катушка Реле имеет низкий импеданс, следовательно, Таймер работает Реле и Реле работает Контактор.
Поскольку Реле 1 и Реле 2 управляют Контактором 1 и Контактором 2 соответственно, поэтому предусмотрена блокировка между Реле 1 и Реле 2, поскольку, если Реле 1 и Реле 2 будут работать одновременно, произойдет короткое замыкание в 3-фазном питании, поскольку Контактор 1 и Контактор 2 вы будете работать одновременно.
Взаимоблокировка между реле 1 и реле 2 дается таким образом, что нормально замкнутый контакт реле 2 соединяется с нормально разомкнутым контактом реле 1, а нормально замкнутый контакт реле 1 соединяется с нормально разомкнутым контактом реле 2, следовательно, реле 1 работает, реле 2 останется в выключенном положении.
РУЧНОЙ РЕЖИМ –
Ручная работа –
Когда селекторный переключатель установлен на ручное управление. Как только питание включается, питание поступает на главный контактор, а однофазное питание поступает на реле RFID.
Как только карта показана детектору RFID, однофазное питание поступает на селекторный переключатель, а с селекторного переключателя на кнопки NC и NO.
Поскольку 3-фазное питание дополнительно передается на два контактора: контактор 1 и контактор 2.
На контактор 1 подается правильное чередование фаз на входной клемме, а на контактор 2 подается неправильное чередование фаз.
Для контактора 1: последовательность фаз RYB Для контактора 2: последовательность фаз RBY
Всякий раз, когда последовательность фаз питания изменяется, питание переключается с контактора 1 на контактор 2
Случай 1 :
Когда нажата кнопка 1, питание поступает на НЗ контактора 2, который далее подключается к катушке контактора 1, это приведет к возбуждению катушек контактора 1, после чего НЗ станет НР, а НР станет НЗ, и в это время кнопка питания контактора 2 никогда не включится до тех пор, пока не выключится контактор 1.
Случай 2:
Как и выше, случай 1 для контактора 1, когда нажата 2-я кнопка для контактора, питание проходит через НЗ контактора 1 и поступает на катушку контактора 2, это активирует катушку контактора 2, и тот же НЗ становится НР, а НР становится НЗ. И точно так же 1-й контактор в это время перестанет работать.
Блокировка этих двух контакторов предназначена для предотвращения короткого замыкания в машине. Когда эти две кнопки будут нажаты одновременно, это вызовет короткое замыкание и может вызвать большую неисправность и опасность, поэтому, обеспечив блокировку между этими двумя контакторами, мы можем спасти машину от неисправности.
РЕЗУЛЬТАТ – 13. ВИД ПАНЕЛИ СПЕРЕДИ –
Старший
Фаза
Направление
Направление
нет.
последовательность
вращение двигателя без
вращение двигателя
чередование фаз
контроллер
1
Р И Б
По часовой стрелке
По часовой стрелке
2
Р Б И
против часовой стрелки
По часовой стрелке
В первом случае питание двигателя подается как R Y B индикатор чередования фаз вращается по часовой стрелке, и двигатель также вращается по часовой стрелке.
Во втором случае питание двигателя задается как R B Y, поэтому индикатор последовательности фаз показывает вращение в направлении против часовой стрелки, но двигатель вращается в том же направлении вперед/по часовой стрелке, поскольку автоматическая последовательность фаз корректирует последовательность фаз.
РЕФЕРЕНЦИИ –
http://www.ia.omron.com/products/family/3377/
https://www.selec.com/product/timer-on-delayinterval-8-ranges
http://www.youtube.com
http://www.Google.com
Учебник по электротехнике – Том II

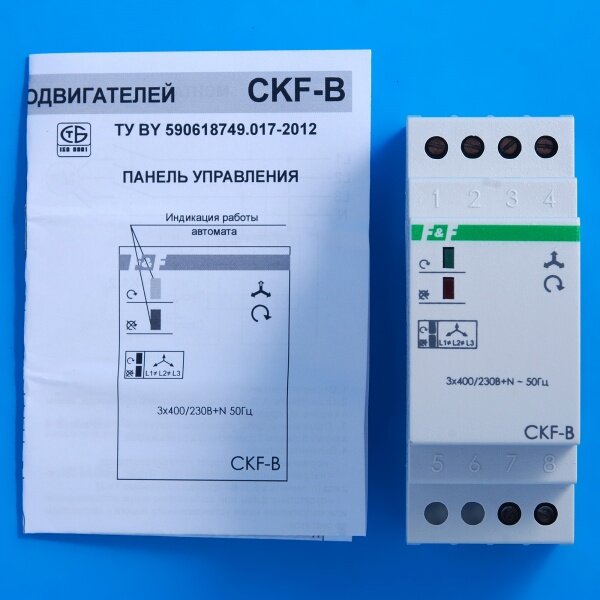

Реле контроля фаз
Товаров: 40.Реле контроля фаз
Датчики чередования и обрыва фаз (реле) предназначены для защиты электродвигателей, питающихся от трехфазной сети. Реле последовательности и обрыва фазы обнаруживает события, которые могут привести к повреждению двигателя, такие как исчезновение напряжения в одной или нескольких фазах или возникновение дисбаланса напряжения между фазами. Реле последовательности фаз также обнаруживают неправильную последовательность фаз источника питания, тем самым предотвращая вращение двигателя в неправильном направлении.
Каталог
Включенные фильтры:Напряжение питания
- Без фильтров 3 × 400 В (4) 3 × 400 В + N (36)
TrueRMS
- Без фильтров NIE (23) ) ТАК (16)
Взаимодействие с генераторами электроэнергии
- Без фильтров НЕТ (36) ДА (4)
Контроль контактов контактора
- Без фильтров НЕТ (36) ДА (4)
Контроль чередования фаз
- Без фильтров НЕТ (23) ДА (17)
Обрыв фазы / мониторинг асимметрии
- Нет фильтров ДА (40)
Сортировать по —Название продукта: от А до ЯНазвание продукта: от Я до АСсылка: Сначала с наименьшимСсылка: Сначала с наибольшей
Показать 122460 на странице
Показаны 1–12 из 40 элементов
Артикул: CKF-320, EAN13: 5
1674391
Для защиты электродвигателей, питаемых от трехфазной сети, в случае пропадания напряжения хотя бы в одной фазе или асимметрии напряжения между фазами, угрожающей выходом из строя электродвигателя, и для защиты направления вращения электродвигателя в случае изменение фазы перед датчиком.CKF CZF CP декларация CE 2023
Подробнее
Артикул: CZF, EAN13: 5908312593010
С фиксированной пороговой асимметрией напряжения срабатывания.
Трехфазные мониторы служат для защиты трехфазных электродвигателей, питаемых от трехфазной сети, от обрыва фазы хотя бы в одной фазе или от асимметрии межфазного напряжения, угрожающей выходом из строя двигателя.CKF manual CZF — схема CAD dxf CKF CZF CP декларация CE 2023
Подробнее
Артикул: CZF-TRMS, EAN13: 5
167 3653
С фиксированной пороговой асимметрией напряжения срабатывания.
Трехфазные мониторы служат для защиты трехфазных электродвигателей, питаемых от трехфазной сети, от обрыва фазы хотя бы в одной фазе или от асимметрии междуфазного напряжения, угрожающей выходом из строя двигателя.CKF CZF CP декларация CE 2023
Подробнее
Артикул: CZF-B, EAN13: 5908312593041
С фиксированной пороговой асимметрией напряжения срабатывания.
Трехфазные мониторы служат для защиты трехфазных электродвигателей, питаемых от трехфазной сети, от обрыва фазы хотя бы в одной фазе или от асимметрии междуфазного напряжения, угрожающей выходом из строя двигателя.CZF-B руководство CZF-B — контур CAD dxf CKF CZF CP декларация CE 2023
Подробнее
Артикул: CZF-B-TRMS, EAN13: 5
1673769
С фиксированной пороговой асимметрией напряжения срабатывания.
Трехфазные мониторы служат для защиты трехфазных электродвигателей, питаемых от трехфазной сети, от обрыва фазы хотя бы в одной фазе или от асимметрии междуфазного напряжения, угрожающей выходом из строя двигателя.CKF CZF Декларация CP CE 2023
Больше
Артикул: CZF-BS, EAN13: 5908312593102
С фиксированной асимметрией порогового напряжения срабатывания.
Трехфазные мониторы служат для защиты трехфазных электродвигателей, питаемых от трехфазной сети, от обрыва фазы хотя бы в одной фазе или от асимметрии междуфазного напряжения, угрожающей выходом из строя двигателя.CZF-BS руководство CZF-BS — схема CAD dxf CKF CZF CP декларация CE 2023
Подробнее
Артикул: CZF-BS-TRMS, EAN13: 5
1673783
С фиксированной асимметрией порогового напряжения срабатывания.
Трехфазные мониторы служат для защиты трехфазных электродвигателей, питаемых от трехфазной сети, от обрыва фазы хотя бы в одной фазе или от асимметрии междуфазного напряжения, угрожающей выходом из строя двигателя.CKF CZF CP декларация CE 2023
Подробнее
Артикул: CZF-310, EAN13: 5908312593126
С фиксированной пороговой асимметрией напряжения срабатывания.
Трехфазные мониторы служат для защиты трехфазных электродвигателей, питаемых от трехфазной сети, от обрыва фазы хотя бы в одной фазе или от асимметрии межфазного напряжения, угрожающей выходом из строя двигателя.CZF-310 руководство CZF-310 — схема CAD dxf CKF CZF CP декларация CE 2023
Подробнее
Артикул: CZF-310-TRMS, EAN1 3: 5
1673691
С фиксированной асимметрией порогового напряжения срабатывания.
Трехфазные мониторы служат для защиты трехфазных электродвигателей, питаемых от трехфазной сети, от обрыва фазы хотя бы в одной фазе или от асимметрии междуфазного напряжения, угрожающей выходом из строя двигателя.CKF CZF CP декларация CE 2023 CZF-310 Руководство по TrueRMS
Подробнее порог срабатывания при асимметрии напряжения.
Трехфазные мониторы служат для защиты трехфазных электродвигателей, питаемых от трехфазной сети, от обрыва фазы хотя бы в одной фазе или от асимметрии междуфазного напряжения, угрожающей выходом из строя двигателя.CZF-BR руководство CZF-BR — схема CAD dxf CKF CZF CP декларация CE 2023
Подробнее
Артикул: CZF-311, EAN13: 5908312593133
С регулируемым порогом срабатывания при асимметричном напряжении метр.
Трехфазные мониторы служат для защиты трехфазных электродвигателей, питаемых от трехфазной сети, от обрыва фазы хотя бы в одной фазе или от асимметрии междуфазного напряжения, угрожающей выходом из строя двигателя.
