ГОСТ 20275-74 Краны водоразборные и туалетные. Типы и основные размеры
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
] ГОСТ ОТМЕНЕН
КРАНЫ ВОДОРАЗБОРНЫЕ И ТУАЛЕТНЫЕ
ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ
ГОСТ 20275—74
Издание официальное
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СОВЕТА МИНИСТРОВ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА Месива
УДК 638.146(083.74) Группа Ж21
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА С С Р
ГОСТ 20275-74
Взамен
ГОСТ 9457—60 и
ГОСТ 8906—70
КРАНЫ ВОДОРАЗБОРНЫЕ И ТУАЛЕТНЫЕ
Тилы и основные размеры
Lavatory taps and cocks. Types and principal dimensions
Постановлением Государственного комитета Совета Министров СССР по делам строительства от 23 октября 1974 г. Н? 217 срок введения установлен
с 01.07.75 Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на латунные водоразборные и туалетные краны, применяемые для умывальников, моек, раковин и рукомойников в жилых, общественных и производственных зданиях для подачи холодной или горячей воды из централизованных или местных систем водоснабжения.
2. Краны должны изготавливаться следующих типов, указанных в таблице.
Обозначение типов
Наименование
Рекомендуемая область применения
Номера чертежей
КВ15Д и
КВ20Д
Кран водоразборный настенный
Для раковин в общественных и производственных зданиях
1
КВ15СД
Кран водоразборный настенный со струевыпрямителем
То же
2
КВ15АД
Кран водоразборный
настенный с аэратором
»
2
КВН15Д
Кран водоразборный настольный
Для моек в жилых и общественных зданиях
3

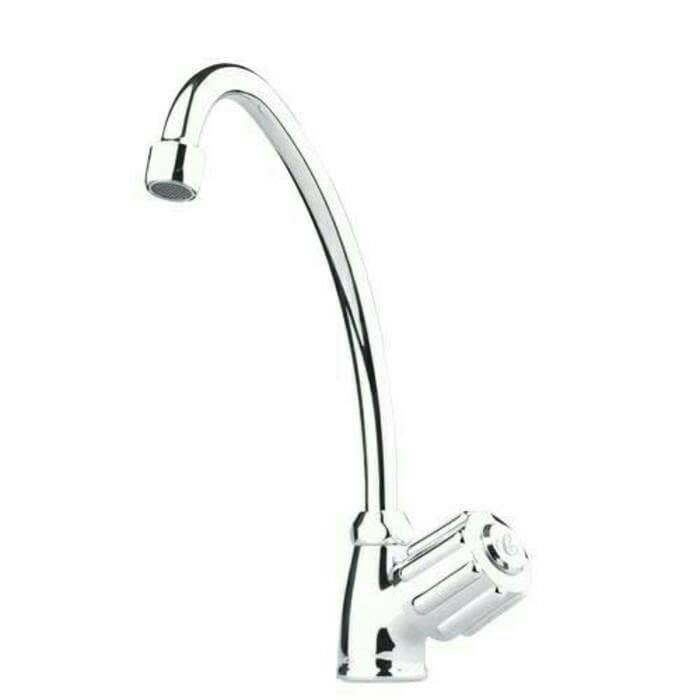

КВН15АД
Кран водоразборный настольный с аэратором
То же
3
КТН10Д
Кран туалетный настольный
Для рукомойников в жилых и общественных зданиях
4
Издание официальное
Перепечатка воспрещена
Переиздание.
Октябрь 1975 г.© Издательство стандартов, 1976
Октябрь 1975 г.Продолжение
Обозначение типов | Наименование | Рекомендуемая область применения | Номера чертежей |
КТН15ЖД | Кран туалегный настольный с жестко закрепленным изливом | Для умывальников в общественных и производственных зданиях | 5 |
КТН15Д | Кран туалетный настольный | Для умывальников в жилых, общественных и производственных зданиях | 6 |
КТН15АД | Кран туалетный настольный с аэратором | То же | 6 |
КТ15Д | Кран туалетный настенный | 7 |
Примечание. Краны типов КВ15Д и КВ20Д могут изготавливаться без защитно-декоративного покрытия полированными, о чем должно указываться потребителем при заказе кранов.
Буква «Д» в условное обозначение таких кранов не включается.
3. Основные размеры и предельные отклонения от размеров кранов должны соответствовать указанным на черт. 1—7.
4. Размеры деталей узлов присоединения поворотных излив-ных трубок к корпусу крана должны соответствовать указанным на черт. 8.
5. Основные размеры седел клапанов, глубина их расположения и размеры присоединительной резьбы для вентильных головок должны соответствовать указанным на черт. 9.
6. Типы вентильных головок для кранов различных типов настоящим стандартом не регламентируются и определяются технической документацией на кран, утверждаемой в установленном порядке.
7. Конфигурация элементов, обеспечивающих посадку кранов в умывальниках и мойках, на черт. 3—6 приведена условно.
* 8. Технические требования, методы испытаний, правила приемки, маркировка, упаковка, транспортирование, хранение, гарантии поставщика, указания по монтажу и эксплуатации кранов — по ГОСТ 19681—74.
9. Краны должны поставляться предприятием-изготовителем комплектно. В состав комплекта входит кран в собранном виде и детали (облицовочные шайбы, детали крепления), предусмотренные технической документацией на краны.
Краны водоразборные настенные типов КВ15Д и КВ20Д
Типы кранов | Резьба трубная d | Строительная длина L, мм | Диаметр уплотнительного бурта. D, мм | Длина цапфы 1, мм | ||||
Номин. | Пред. откл. | Номин. | Пред. | откл. | Номин. | Пред, откл. | ||
КВ15Д | 90 | ч-з | 30 | 1 | 13 | ±1 | ||
КВ20Д | 3/<« | 105 | 35 | 14 |
Черт. 1
Условное обозначение крана водоразборного настенного типа КВ15Д:
Кран КВ15Д ГОСТ 20275—74
То же, без защитно-декоративного покрытия:
Кран КВ15 ГОСТ 20275—74
То же, типа КВ20Д:
Кран КВ20Д ГОСТ 20275—74
То же, без защитно-декоративного покрытия;
Кран КВ20 ГОСТ 20275—74
Условное обозначение крана водоразборного настен ного типа КВ15АД:
Кран КВ15АД ГОСТ 20275—74
То же, типа КВ15СД:
Кран КВ15СД ГОСТ 20275—74
Условное обозначение крана водоразборного настоль* кого типа КВН15Д:
Кран КВН15Д ГОСТ 20275—74
То же, типа КВН15АД:
Кран КВН15АД ГОСТ 20275—74
Условное типа КТН10Д: | обозначение крана туалетного настольного Кран КТН10Д ГОСТ 20275—74 |

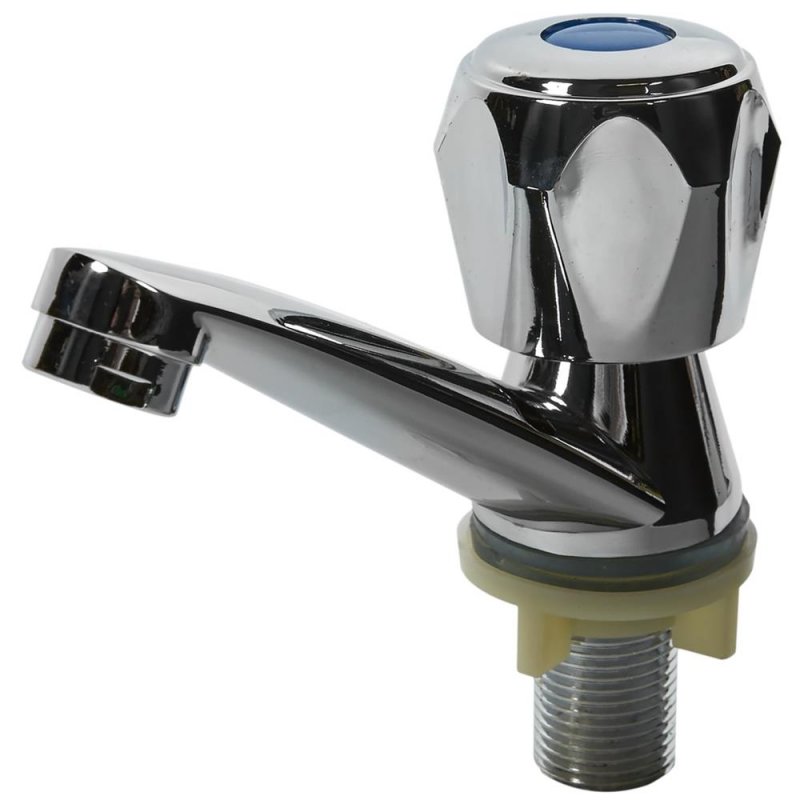

Кран туалетным настольный с жестко закрепленным изливом типа КТН15ЖД
* Размеры для справок.
Черт. 5
настольного
Условное обозначение крана туалетного типа КТН15ЖД:
Кран КТН15ЖД ГОСТ 20275—74
Краны туалетные настольные типов КТН15Д и КТН15АД
130*
* Размеры для справок.
Черт. 6
Условное обозначение крана туалетного настольного типа КТН15Д;
Кран КТН15Д ГОСТ 20275—74
То Же, типа КТН15АД:
Кран КТН15АД ГОСТ 20275—74
* Размеры для справок.
Черт. 7
Условное типа КТ15Д: | обозначение крана туалетного настенного Кран КТ15Д ГОСТ 20275—74 |
I
Черт. 8
Седло клапанов Dy10 и Dy15
Черт. 9
Черт. 9 {продолжение)
Редактор В. Н. Розанова
Технический редактор В. В. Римкявичюс
Корректор Э. В. Митяй
Сдано в наб. 10.12 75. Подп. в печ. 02.02.76. 0,75 п. л. Тир. 6000. Цена 4 коп.
Ордена «Знак Почета» Издательство стандартов.
Москва. Д-22. Новопресненский пер.
, д. 3.
Вильнюсская типография Издательства стандартов, ул. Миндауго. 12/14. Зак. 4733
Ремонт и устройство кранов туалетных
| К водоразборным настольным кранам (ГОСТ 20275—74) относят туалетный настольный кран КТН 15 ЖД с жестко закрепленным изливом (рис. Зазор между четырехугольным отверстием в полочке и корпусом крана не просто закрыть. Если этого не сделать, то вода при использовании крана будет стекать по подводящей трубе. Беда будет не только в возникновении ржавчины на трубопроводе и лужицы на полу. Влажный трубопровод у неопытного хозяина вызовет подозрение при ремонте крана. Перекрыв доступ воды к трубопроводу, некоторые начинают его развинчивать. Это ошибочная технология поиска первопричины утечки воды. Две резиновые шайбы 9, имеющиеся в комплекте крана, при монтаже последнего установить так, чтобы исключить зазоры между корпусом крана и четырехугольным отверстием полочки 10. Если стандартные шайбы после затяжки контргайки 2 не перекроют зазоров, то следует вырезать шайбы из листа резины нужной толщины и эластичности. Зазоры возникают в процессе эксплуатации крана по нескольким причинам: пересыхание резины, сдвиг трубопровода, слабая первоначальная затяжка контргайки. Применение замазки, пластилина по сухим поверхностям — самая быстрая ликвидация зазоров. Цемент тоже пригоден, который после подсыхания покрывают масляной краской. Сама полочка редко занимает горизонтальное положение. Намеренно говорю об одной полочке без умывальника, ибо последний может быть с некоторым браком. Валик по краям полочки не должен пропускать воду под умывальник. В противном случае можно замазкой для окон промазать щель между вертикальной тыловой стороной полочки и стеной, к которой примыкает умывальник. Вода на полочку умывальника попадает по-разному: брызги, утечки из-под втулки сальника и, наконец, струйки из-под накидной гайки излива на кранах других модификаций. Причину утечки устанавливают после вытирания крана насухо и открывания за маховик вентильной головки. Докручивание втулки сальника обычно устраняет из-под нее струйку.
Рис. 34. Краны туалетные настольные: а — КТН15ЖД; б — КВН15Д; 1 — сгон; 2 — контргайка; 3 — уплотнение; 4 — муфта короткая; 5 — бочонок; 6 — муфта длинная; 7 — шайба металлическая; 8 — гайка; 9 — прокладка резиновая; 10 — полка умывальника; 11 — корпус краяа; 12 — вентильная головка; 13 — излив; 14 — накидная гайка; 15 — кольцо пластмассовое; 16 — кольцо резиновое
Керамические умывальники иностранного производства часто не имеют отверстий или отверстия в полочках. Следовательно, смеситель или настольный кран невозможно вставить в полочку. Выход в применении настенного смесителя или крана. Но можно очень осторожно пробить нужное отверстие в полочке. Для этого следует умывальник перевернуть и положить на плоскости так, чтобы он не качался. Перед тем, как приступить к такой работе, попробуйте проделать такую работу на куске фаянса, на полочке разбитого умывальника, отслужившем свой срок корпусе смывного бачка и т. п. Даже у опытных сантехников иногда получается большое отверстие с очень неровными краями. Фаянс бывает разной твердости и пластичности. Имеющиеся в комплекте крана прокладки и шайбы такого отверстия не перекроют. Поэтому желательно из листа алюминия или коррозионно-стойкой стали вырезать пластины с отверстиями и соответственно к ним резиновые прокладки (одна пластина и одна прокладка на каждую сторону полочки). Отверстие полностью будет перекрыто при стягивании пластин и прокладок контргайкой, имеющейся на корпусе крана. Установку или замену корпуса 11 крана, как правило, делают при снятом с кронштейнов умывальнике. Для этого разъем подводящей трубы должен обязательно размещаться ниже дна умывальника или мойки. В противном случае угол поворота рычажного или гаечного ключа будет ограничен вертикальной стенкой прибора и стеной помещения. Для разъема используют сгон 1, т. е. короткий отрезок трубы с внутренним диаметром 15мм и длиной 110мм. Оба конца сгона имеют резьбу G1/2. На одной стороне длина резьбы больше. На нее наворачивают полностью муфту 4 и контргайку 2.Имеется еще несколько модификаций настольных кранов: у КТН10Д подводящую трубу диаметром 3/8″ вворачивают прямо в корпус; КВН15Д и КТН15Д оснащены поворотным изливом, как и туалетный настенный кран КТ15Д. Его крепят к корпусу накидной гайкой. Герметизация обеспечивается резиновым кольцом между изливом и горловиной корпуса. Кольцо частично входит в круглую канавку, имеющуюся в нижней части излива. Вторая канавка расположена выше. В нее входит разжимное пластмассовое кольцо 15, предохраняющее излив от выскакивания из накидной гайки 14. Краны КВН15АД и КТН15АД имеют на выходящей части излива аэраторы. Их периодически забивают инородные частицы, содержащиеся в воде. Струя совсем ослабевает. Тогда открутите наружное кольцо аэратора. Выньте сеточку. Продуйте и промойте ее в направлении, обратном движению струи в изливе. К ним относят латунные краны KB15 (рис. 35) и КВ20, устанавливаемые через муфту 2 на трубы с условным внутренним диаметром 15 или 20мм, т. е. на трубы в 1/2″ и 3/4″. Кран КВ15СД имеет струевыпрямитель и защитно-декоративное покрытие. Он дороже крана KВ15 в 2 раза, а кран KB15АД имеет аэратор и защитно-декоративное покрытие. Краны можно ставить в любом месте. Особенно они удобны на садовом или приусадебном участке. При отсутствии пробки или заглушки можно также применить кран. Специально для этих кранов выпускают раковины типа PC: РС-1—с одним отверстием в спинке, РС-2 — с двумя отверстиями.  Это на многие годы обеспечит герметичность стыка.Спинку раковины крепят к стене шурупами. Оцинкованные шурупы — редкость. Используйте обычные шурупы, но до установки смажьте их головки белой’ масляной краской и дайте им подсохнуть.
Рис. 35. Кран водоразборный настенный KB15: 1 — труба; 2— муфта; 3 — уплотнение; 4 — спинка раковины; 5 — корпус крана; 6 — прокладка; 7 — головка крана
Раковины РСВ-1 и РСВ-2 отличаются от раковин PC тем, что в них устанавливают пластмассовые бутылочные сифоны. Применение настенных кранов с умывальниками и мойками мало целесообразно. Дело в том, что чем ближе «носик» крана к выпуску, тем меньше разбрызгивание. Выпуск раковины расположен от стенки на расстоянии 150 мм, а носик крана — на расстоянии 90—105мм. В умывальниках и мойках выпуски находятся от стенки на расстоянии 180—255мм. Для сокращения разбрызгивания кран располагайте поближе к дну умывальника или мойки. Можно на носик крана еще надеть резиновую трубку. Туалетный настенный кран КТ15Д (рис. 36) претерпел ряд изменений. В прошлом у него излив ввертывался прямо в корпус, т. е. излив имел одно стационарное положение. При попытке поворачивать излив из резьбового соединения с корпусом начинало капать. Излив приходилось выворачивать, на резьбу накручивать нити уплотнения и снова с трудом заворачивать его в корпус. Сейчас излив к корпусу крана крепят накидной гайкой 10. Благодаря резиновому кольцу-сальнику 8 и разжимному пластмассовому кольцу 9 излив можно поворачивать. Резиновое кольцо предохраняет от подтекания по изливу, а разжимное кольцо — от выпадания излива из-под накидной гайки. Пластмассовое разжимное кольцо иногда ломается. Замените его кольцом из медной проволоки, которую для «смягчения» можете отжечь. Под резиновое кольцо при его изнашивании подмотайте, предположим, нитки или приобретите новое в магазине «Сантехника».
Рис 36. Кран туалетный настенный КТ15Д: 1 — труба; 2 — муфта; 3 — уплотнение; 4 — патрубок; 5 — корпус крана; 6 — уплотнение; 7 — головка крана; 8 —.резиновое кольцо; 9 — разжимное пластмассовое кольцо; 10 — накидная гайка; 11 — излив
Подводящая воду труба 1 с внутренним диаметром 15мм (1/2″) соединена с корпусом крана 5 (Кр67с) через муфту 2. Предварительно в корпус ввертывают патрубок 4. Чтобы не повредить резьбу, на выступающей части патрубка делается пропил еще в то время, когда патрубок не отрезан от трубы. После отделения патрубка на нем зачищают заусенцы, навертывают уплотнение и с помощью стальной пластины вкручивают в корпус крана. Вместо пластины можно использовать рукоятку неподвижного рычага трубного ключа старой конструкции с рукояткой из многомиллиметровой стальной пластины. В кране КТ15Д соединение корпуса с подводящей трубой упрощено. |
Видео
34, а). Нижняя часть патрубка корпуса имеет четыре выступа, равномерно расположенных по окружности чуть выше резьбы. Этими выступами кран фиксируют от проворачивания в четырехугольном отверстии мойки или умывальника. Раковины здесь не применимы, ибо на них отсутствует полочка для установки крана.
при большом напоре воды. Если пластмассовое кольцо сломалось, его можно изготовить из медной проволоки. Резиновые кольца продают. Можно нарезать подобные из подходящей резиновой трубки.
Некоторые выдвигают подводящую трубу вместе с краном поближе к выпуску. Тогда для этого примените оцинкованную трубу, которая немного скрасит видимую разницу между хромированным краном и наружным цветом трубы.
Из подходящей резиновой трубки можно и самому нарезать нужные кольца, но по качеству и долговечности они будут хуже фирменных.
Патрубок и корпус объединены, при этом необходима лишь муфта для стыкования.Сколько воды вы используете дома? USGS Water Science School
Мы подсчитали, что вы можете использовать до 0 галлонов в день
По вашим ответам, используя «неохраняющие» меры, мы подсчитали, что вы можете использовать до около 0 литров в день. Это оценка, но она дает вам представление о том, как маленькие вещи, которые вы делаете в своем доме, складываются в большее количество используемой воды. Если у вас более новый водосберегающий устройства в вашем доме вы, вероятно, будете использовать меньше, чем это число.
Вы, наверное, понимаете, что это всего лишь оценка. Во-первых, мы не учитываем все, для чего вы используете воду,
таких как приготовление пищи, мытье собак и другое использование воды на открытом воздухе. Мы также не учитываем утечки в вашем туалете и кранах.
(вы можете проверить, сколько воды уходит из-за протекающего крана, с помощью нашего удобного инструмента Water Leak).
Калькулятор. Использование воды для всех видов деятельности зависит от человека. Ты можешь принять 30-секундный душ, но твоя сестра
может занять 10 минут. Вы можете не пускать воду, когда чистите зубы, а ваша жена — нет. Также,
возраст вашего дома и устройств имеет огромное значение в использовании воды. Существует большой толчок к установке современных,
водосберегающие туалеты, смесители и посудомоечные машины по всей стране. Эти новые водосберегающие устройства значительно экономят
количества воды и электричества.
Ванна
«Полная ванна», конечно, варьируется, но 36 галлонов — это хороший средний объем.
Совет: принимая душ вместо ванны, вы экономите воду.
Душ
Старые души используют до 5 галлонов воды в минуту. Водосберегающие насадки для душа производят около 2 галлонов воды в минуту.
Совет: Принимая более короткий душ с помощью насадки для душа с низким расходом воды, вы экономите воду.
Чистка зубов
< 1 галлон.
Новые смесители для ванны используют около 1 галлона в минуту, тогда как старые модели используют более 2 галлонов.
Совет: выключайте кран, когда чистите зубы.
Мытье рук/лица
1 галлон
Совет: выключите кран, прежде чем вытирать руки и лицо. Если вы не возражаете против быстрой стирки, не запускайте кран, пока он не нагреется, прежде чем использовать его. Установка аэратора с краном также уменьшит расход воды.
Бритье лица/ног
1 галлон
Совет: выключайте кран во время бритья.
Посудомоечная машина
6-16 галлонов. Более новые модели EnergyStar расходуют 6 галлонов или меньше за цикл мытья, тогда как старые посудомоечные машины могут расходовать до 16 галлонов за цикл.
Совет: Посудомоечные машины EnergyStar экономят не только много воды, но и электроэнергии.
Мытье посуды вручную
Около 9-27 литров. Все зависит от того, насколько эффективно вы моете посуду вручную. Новые кухонные смесители потребляют около 1,5-2 галлонов воды в минуту, тогда как старые смесители потребляют больше.
Совет: Эффективные методы мытья рук включают в себя установку аэратора в головку крана и соскребание остатков пищи, замачивание посуды в тазу с мыльной водой перед тем, как приступить к мытью посуды, и не позволяйте воде течь, пока вы моете каждую посуду. Лучше иметь два бассейна для работы: один с горячей водой с мылом, другой с теплой водой для ополаскивания.
Стиральная машина
25 галлонов/загрузка для новых шайб. Старые модели могут потреблять около 40 галлонов на загрузку.
Совет: Стиральные машины EnergyStar экономят не только много воды, но и электроэнергии.
Слив для унитаза
3 галлона. В большинстве новых туалетов используется 1,6 галлона на смыв, но во многих старых туалетах используется около 4 галлонов.
Совет: проверьте, нет ли утечек в унитазе. Лучше всего установить новый малопоточный унитаз.
Выпитые стаканы воды
8 унций. за стакан (не считая воды для Фидо или ваших кошек)
Вернуться в Центр активности.
Смесители для раковины | Ривербенд Дом

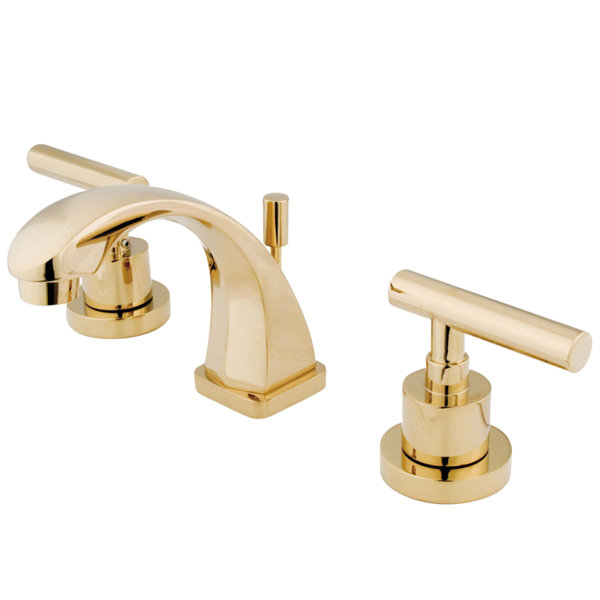

Широко распространенные смесители для раковины в ванной
Смесители для ванной комнаты с одним отверстием

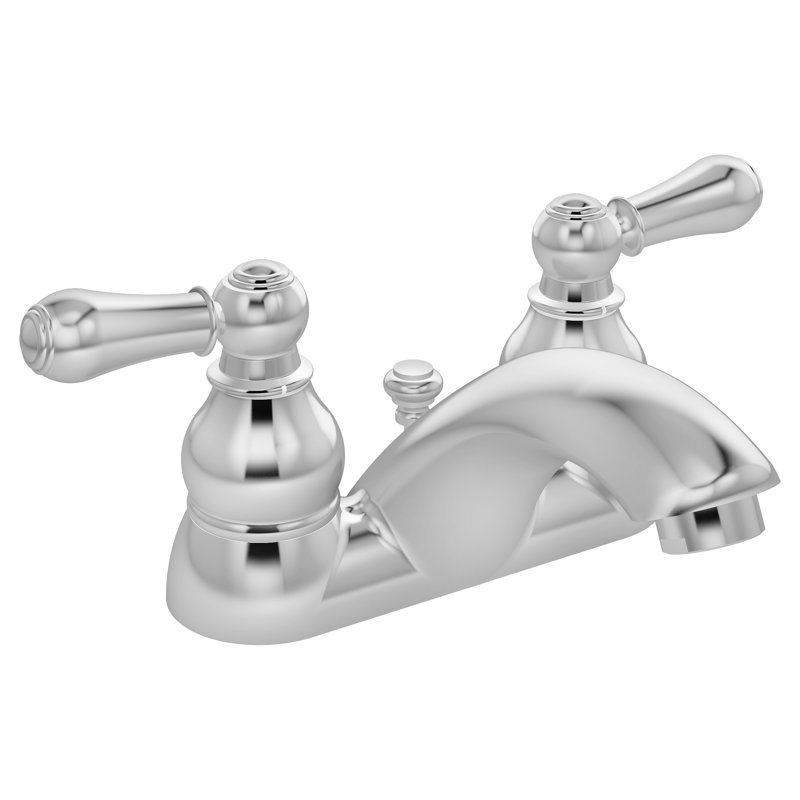

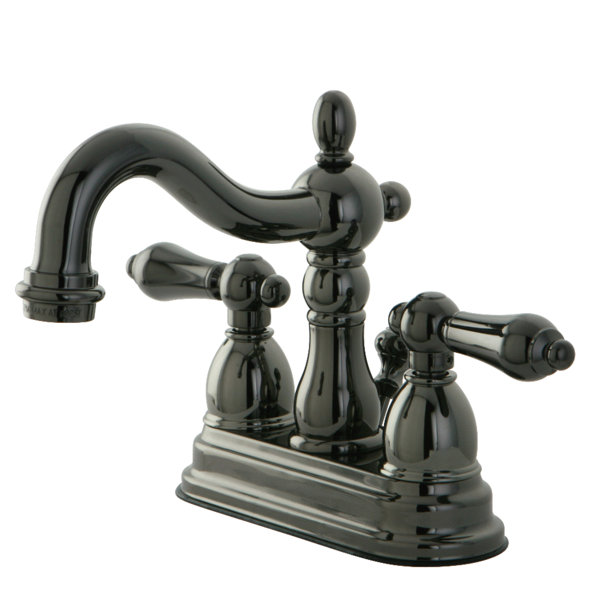

Смеситель для ванной комнаты Centerset
