Лампочка с двумя выключателями схема: особенности подключения, коридорная схема освещения, альтернативные варианты

Как подключить два выключателя на две лампочки: схема, советы мастера

Давно минули те времена, когда все схемы включения электрических приборов подстраивали под ту коммутацию, которая имелась в наличии. Впрочем, порой выключатели и розетки было сложно достать. Но сегодня совершенно другое время, в продаже много функциональных и технически совершенных устройств. Вы можете выполнить разводку так, что включать и отключать электроприборы будет максимально удобно. В этой статье мы рассмотрим, как подключить два выключателя на две лампочки, а самое главное – определимся с тем, в каких случаях такую схему использовать разумно.

Преимущества и варианты использования схем управления при помощи двух выключателей

Наверняка всем известна классическая схема, по которой подключается одна лампа. Для этого необходимо наличие одного выключателя, который нужно расположить в удобном и доступном месте. С его помощью будет включаться и выключаться свет в комнатах. Порой это неудобно, так как комната может быть слишком длинной, и большую часть пути вы пройдете по темноте.

В статье будет рассмотрено, как подключить два выключателя на две лампочки и управлять ими из двух, а то и из трех мест одновременно. Основные варианты использования управления при помощи двух выключателей:

1. В помещениях и проходных комнатах, равно как в зданиях, имеющих два входа. Это могут быть сарай, гаражи, хозяйственные постройки для животных или птиц. Если вы установите на каждом входе по выключателю, то не придется каждый раз проходить в темноте, чтобы включить свет или выключить его. Ведь иногда бывает такое, что вы заходите в одну дверь, а выходите через противоположную. Поэтому нужно рассмотреть, как подключить два выключателя на две лампочки и управлять ими из разных мест.
2. Очень полезной эта схема окажется в том случае, если у вас длинные галереи, коридоры, аллеи и дорожки в саду. Вы можете использовать освещение при передвижении практически в любом направлении. Вы сможете его отключить сразу же после того, как пройдете участок.
3. Даже в многоквартирных домах можно установить такую разводку. Например, в подъезде между этажами двухэтажного дома. В этом случае использование двух выключателей будет и экономично, и удобно. Но перед тем как сделать два выключателя, нужно посоветоваться с соседями.
4. Весьма кстати будет использование двух выключателей в спальне. Один выключатель ставите у входа, а второй размещаете возле кровати. При этом вам не нужно будет вставать с кровати, чтобы включить или выключить свет. Это оценят владельцы домов, у которых спальня довольно большого размера.

Особенности использования двух выключателей

Как видно из схемы подключения двух выключателей, приведенной в статье, независимо от того, в каком положении они находятся, идет подача питания на осветительные приборы, и есть возможность отключения его. При помощи обычных выключателей невозможно реализовать эту схему. Придется приобретать проходные, которые относительно недавно появились на рынке.

Перекрестные переключатели

Обычные выключатели, которые используются в большинстве домов, невозможно соединить таким образом, чтобы они работали так, как нам необходимо. Можно, конечно, схитрить и установить два двойных выключателя.

Существуют перекрестные переключатели, но они намного сложнее и могут использоваться вместе с проходными для того, чтобы управлять электрическими приборами из нескольких точек. Их допускается устанавливать вместо выключателя проходного типа, но они стоят дороже.

Проходные выключатели

От простых выключателей проходной мало чем отличается внешне. У него есть корпус, три клеммы для подключения проводов, 1 или 2 клавиши. Что касается перекрестных переключателей, то у них 4 клеммы для подключения электропроводов. При необходимости управлять двумя группами ламп на одном светильнике используйте только проходные переключатели с двумя клавишами.

Подключение двухклавишного выключателя на две лампочки не отличается сложностью. У таких приборов 6 клемм для подключения проводки. Что касается обычных выключателей, то у них всего 3 клеммы. Перекрестные имеют 8 клемм для подсоединения проводов.

Что касается внутренних особенностей конструкции, то к проходному выключателю подводится цепь, состоящая из двух линий. Независимо от положения клавиши, одна линия всегда будет замкнута, а вторая разомкнута. Получается так, что при подключении двухклавишного выключателя на две лампочки не размыкается цепь, которая проходит через него. Это видно на схеме, приведенной в статье.

Подключение коммутаторов

Провести подключение двух проходных выключателей для того, чтобы осуществлять коммутацию двух электрических приборов, можно только одним единственным способом, поэтому допустить ошибку нельзя. Но если вы не знаете, как подключить два выключателя на две лампочки, лучше обратитесь к схеме — в ней есть определенные сложности. Далее в статье приведена схема, по которой можно подключить одну лампу.

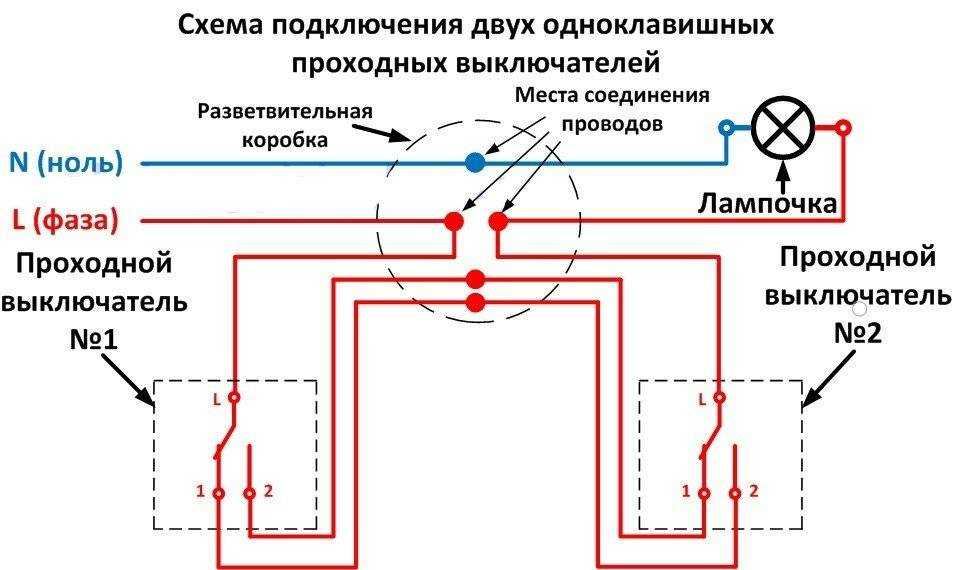

Это типовая схема, на которой видно, что проходные выключатели подключаются последовательно в разрыв цепи питания, причем соединяются проходные выключатели одним двухжильным проводом. Если внимательно присмотреться к схеме, то можно увидеть, что питание можно размыкать и замыкать при любом положении выключателей.

Сборка схемы

Сборка подобных схем не составит труда. У выключателей вход для 0 или фазы расположен на одной стороне корпуса, а два выхода — на другой, поэтому вы смело можете соединить два выхода, порядок не имеет значения. Имея соединенные коммутаторы, необходимо подвести остальную электропроводку и подключить лампу. Обязательно нужно использовать устройство для автоматического отключения электричества – это позволит защитить цепи от короткого замыкания.

Схема подключения двойного выключателя на 2 лампочки в люстре

Оглавление:

Подключение двухклавишных выключателей к люстре на две лампы несколько сложнее, чем рассматриваемый недавно редакцией “2 Схемы.ру” одноклавишных. Но так как в комментариях эта тема поднимается довольно часто – внесём сюда ясность и выложим подробную инструкцию со схемой. Начнем с того, что у нас есть люстра или настенный светильник с двумя лампочками, и надо чтобы каждая из этих ламп была независимо включена с помощью отдельной кнопки.

Посмотрим на принципиальную схему

Тут подключаем только фазные проводники к выключателю, а точнее: фазовый вход питания 220 В, фазовый провод который питает первую лампочку, фазовый провод который питает вторую лампочку.

Нейтральные и защитные провода соединены вместе внутри коробки с помощью электрических разъемов (клеммников), за исключением автоматического выключателя.

Для правильной работы схемы нужен 4-х жильный кабель, идущий от коробки к лампе. Если электрическая проводка двухжильная (защиты нет, система TN-C), достаточно трех проводов. В этом случае подключите нейтральный проводник к защитному разъему в лампе, и он соединяется с помощью короткого провода с нейтральной клеммой.

Оно работает так, что нажав клавишу слева, электрический потенциал от шнура питания подключенного к клемме № 1, передается на клемму № 2 и оттуда до верхней лампы. При нажатии правой клавиши потенциал от клеммы № 1 передается на клемму № 3 и оттуда питание идёт до нижних лампочек.

Путем переключения любой клавиши закрываем электрическую цепь, потому что с одной стороны подаем потенциал, а с другой стороны к лампам нейтральный провод постоянно подключен (рисунок анимирован – понаблюдайте за ним).

Помните, что любые работы с электрическим напряжением 220V могут быть опасны. Перед началом работы убедитесь, что напряжение выключено, например с помощью тестера-неонки. Удалите предохранители или отключите токовые предохранители! Несоблюдение этой инструкции может привести к поражению электрическим током, что уже случалось не раз с беспечными людьми.

Переходим к практическому подключению

Давайте расширим тему ответив на вопрос: Что, если у люстры больше лампочек?

Ничего особенного не произойдёт, схема остается прежней. Внутри люстры лампочки делятся на две группы (произвольно), и для переключателя выводится один провод для каждой группы лампочек. Например в люстре с 5 лампочками сделаем 4 вывода на электрическом блоке.

Нейтральный станет для всех ламп общим, а 2 фазных будут подаваться на 2+3 или 4+1 лампы.

Подключите защитный провод к последней клемме подключенной к корпусу лампы. Этот зажим может быть размещен отдельно, непосредственно на корпусе лампы, но его может и не быть, если корпус люстры выполнен из токонепроводящего материала, такого как пластик.

В результате мы зажжем 2 лампы одной кнопкой, другой – 3 лампочки, а нажимая обе клавиши получаем свет от всех 5 лампочек.

Как это выглядит со стороны переключателя – смотрите на фото:

В данном переключателе есть 4 пары контактов.

• В одно из двух отверстий в верхнем левом углу вставьте провод фазы источника 220 В.
• Для пары контактов в левом нижнем углу подключаем один из фазных проводников к лампе.
• К паре клемм в нижнем правом углу подключаем второй фазовый проводник, ведущий к лампе.

Как узнать где тут терминал? Он всегда обозначается на корпусе переключателя.

Здесь он отмечен стрелками. На рисунке слева вы видите стрелку, указывающую на внутреннюю часть переключателя (верхний левый угол), символизирующую введение потенциала сети или шнура питания. На рисунке справа (левый нижний угол переключателя) стрелка указывает направление отхода тока от переключателя и переход питания к лампе.

Как управлять двумя независимыми лампами

Принципиальная схема управления двумя независимыми лампами будет выглядеть так:

Тут заменяем один 4-х проводный кабель двумя проводами, минимально должны быть 3-х жильные (они могут быть и 4-х проводными для будущих модернизаций, но только 3 из них будут использоваться в данный момент).

Два независимых выключателя 2-х ламп

Такое решение довольно редко, хотя двойные переключатели часто имеют 4 терминала. То есть иногда двойной переключатель состоит как бы из двух независимых отдельных переключателей. Или же просто у вас есть 2 одиночных клавишных выключателя. Тогда просто разделяем тот переключатель что в схеме на две половинки, каждая из которых ставится там где нужно в комнате.

Это позволяет подключать каждую из ламп к своему источнику питания.

Уверены, что после изучения этой статьи подключение двойного переключателя будет таким же простым делом, как и схема подключения проходного выключателя.

свет — Управление одной лампочкой от нескольких выключателей

спросил 2 года 3 месяца назад

Изменено 2 года, 3 месяца назад

Просмотрено 206 раз

\$\начало группы\$

Довольно часто в доме есть одна лампочка с двумя выключателями для управления. Он работает таким образом, что каким бы ни был свет (включен/выключен), вы можете изменить состояние любого переключателя, и он изменит состояние лампочки.

Для этого вы можете использовать что-то вроде схемы вентиля XNOR. (Так ли это делается на практике?).

Можно ли сделать то же самое с тремя переключателями? Так что, если какой-либо из трех переключателей изменит состояние, он изменит состояние света?

• выключатели
• свет

\$\конечная группа\$

\$\начало группы\$

Для ясности: трехпозиционный выключатель (т. е. одна лампочка, управляемая двумя выключателями) подключается следующим образом:

^{смоделируйте эту схему — схема создана с помощью CircuitLab}

Для 4-позиционного переключателя (три переключателя, управляющих лампочкой) вы начинаете с тех же двух переключателей, как показано выше, но добавляете переключатель DPDT в середина. Этот переключатель DPDT настроен на прямое прохождение электричества в одном положении, но перекрестное соединение верхнего и нижнего проводов в другом положении.

\$\конечная группа\$

1

\$\начало группы\$

Ваш анализ верен. На практике это делается с помощью механических переключателей, а не логических вентилей, но (((Функционально))) это схема исключающая-ни. Если оба переключателя находятся в верхнем положении (единицы) или оба переключателя в нижнем положении (нули), индикатор горит (единица).

В любом хорошо укомплектованном хозяйственном магазине есть выключатели, предназначенные для трехпозиционного управления одним светом. Я не видел ничего сверх этого.

\$\конечная группа\$

\$\начало группы\$

Да, такое устройство существует. Он называется 4-позиционным переключателем. Вы можете поместить столько, сколько вам нужно, между двумя трехпозиционными переключателями. Его можно купить в любом хозяйственном магазине и довольно дорого. Это просто перекрестное переключение двух линий.

\$\конечная группа\$

\$\начало группы\$

Нет, в выключателях нет вентилей XNOR. Схематически два переключателя SPDT подключены так, что они подключают лампу к сетевому напряжению только тогда, когда оба переключателя находятся в одном направлении. Таким образом, если переключатель 1 подключает напряжение к проводу А, переключатель 2 должен выбрать провод А к лампе. Если один из переключателей повернуть в другое положение, цепь разорвется до тех пор, пока не изменится состояние любого из переключателей.

Да, можно с тремя переключателями или даже больше, но средние переключатели должны быть переключателями DPDT.

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Замена светильника на два выключателя | Домашние руководства

Сесилия Харш

Модернизация освещения в вашем доме относительно безболезненна, но когда дело доходит до замены светильника на два выключателя, даже некоторые из самых опытных мастеров-самоучек съеживаются. Длинные коридоры, большие комнаты с двумя входами и темные лестницы часто имеют два выключателя для управления одним и тем же светильником. Это известно как трехсторонняя цепь и требует электрического провода для соединения двух переключателей вместе. Масса проводов, находящихся внутри электрической коробки светильника, может пугать, но если вы сосредоточитесь только на проводах освещения, у вас не должно возникнуть проблем при установке нового светильника.

1. Снимите абажур со светильника, чтобы получить доступ к лампочкам и розеткам. Это будет варьироваться в зависимости от производителя светильника и стиля.

2. Выключите автоматический выключатель освещения на 15 или 20 ампер, который питает осветительную арматуру и два выключателя. Выньте лампочки из патронов.

3. Установите бесконтактный датчик напряжения рядом с розетками освещения. Индикатор напряжения не загорается при отключении электропитания.

4. Найдите два винта в основании светильника рядом с розетками. Эти винты крепят светильник к электрической коробке внутри потолка. Удалите винты, освободив светильник от потолка и обнажив электропроводку.

5. Следуйте по черному электрическому проводу от светильника к разъему провода. Держите бесконтактный датчик рядом с разъемом, чтобы убедиться, что питание отключено.

6. Раскрутите разъем, соединяющий черный электрический провод светильника с черным электрическим проводом от потолочной коробки. Раскрутите разъем, соединяющий белый электрический провод прибора с белым электрическим проводом от потолочной коробки.

7. Отсоедините разъем провода, соединяющий зеленый заземляющий провод осветительного прибора с оголенными медными заземляющими проводами в электрической коробке. Не удаляйте ни один из оставшихся разъемов проводов внутри электрической коробки, поскольку эти разъемы завершают трехстороннее соединение между двумя переключателями.

8. Следуйте инструкциям по сборке нового светильника, если это необходимо. Подсоедините белый электрический провод от светильника к белому электрическому проводу от электрической коробки в потолке, накрутив на провода оранжевый разъем.

9. Подсоедините черный электрический провод светильника от светильника к черному электрическому проводу потолка с помощью другого разъема. Сделайте окончательное соединение, накрутив оранжевый или желтый разъем на зеленый заземляющий провод от светильника к оголенным медным заземляющим проводам в потолочной коробке.

10. Расположите светильник у потолка. Используйте крепежные винты, прилагаемые к новому приспособлению, чтобы прикрепить основание приспособления к электрической потолочной коробке.

11. Установите лампочки в новый светильник и прикрепите плафон.
