Мансардная крыша своими руками — чертежи, инструкции, советы

Содержание

  1. Особенность мансардной крыши
  2. Проектирование
  3. Односкатная
  4. Двухскатная
  5. Ломаная двухскатная
  6. Мансардная с выносными консолями
  7. Двухуровневая мансарда
  8. Формы крыш
  9. Ломаная мансардная крыша
  10. Вентилируемые и не вентилируемые крыши
  11. Некоторые проекты мансардных крыш
  12. Технология строительства мансардной крыши своими руками
  13. Проведение работ
  14. Установка стропильной системы
  15. Установка утепления
  16. Особенности стропильных систем мансардных крыш

Разберёмся в том, что именно мы называем мансардой сегодня. Согласно строительным правилам, действующим в наше время, речь идёт о помещении на чердаке, часть фасада которого образуется поверхностью крыши.

Причём, если рассматривать линию пересечения стен фасада здания и поверхности крыши, то её высота над уровнем пола должна не превышать полутора метров.

Особенность мансардной крыши

Для их проектирования существует широкий спектр возможных решений. При этом нужно помнить, что одной из основных особенностей мансарды является то, что имеется два участка ската крыши. Один из них является более пологим, другой — с более сильным наклоном.

Кроме этого, желательно, чтобы высота вертикальной части стены была больше одного метра. Это даст возможность ощущать себя в таком помещении гораздо более комфортно, чем в противоположном случае.

Проектирование

Рассмотрим виды стропильных систем для мансардных помещений. Здесь мы расскажем об основных типах таких помещений в зависимости от их строения.

Односкатная

Здесь речь идёт о плоской наклонной поверхности. Однако, наклон в этом случае обычно бывает относительно небольшим. Проектировать такую мансарду гораздо легче, чем для других типов, но и полезного пространства в таком помещении будет относительно немного.

Двухскатная

Такого рода решений существует немало. Расскажем о некоторых из них. Это также один из самых простых вариантов. Выглядит он следующим образом.

Как мы здесь видим, при проектировании мансарды целостность крыши ничем не нарушена. Это позволяет снизить цену обустройства такого помещения.

Но оборотная сторона такого варианта состоит в том, что величина самой мансарды в данном случае является минимальной по сравнения с другими архитектурно-проектными решениями.

Ломаная двухскатная

Рассмотрим похожий вариант. Однако отметим, что он позволяет увеличить величину мансарды. Он рассчитан на другую разновидность устройства крыш.

Его основной недостаток тот же, что и в предыдущем случае. Здесь для помещения отводится очень мало места. Что, однако, окупается простотой проектирования такого рода мансард.

Мансардная с выносными консолями

Здесь мы рассмотрим более сложную геометрию.

Мы видим, что проектирование такого типа мансарды представляет определённые сложности. При этом помещение имеет гораздо больший объём, чем в предыдущих случаях. Имеется вертикальная внешняя стена, что даёт возможность сделать в мансарде качественные окна.

Важный аспект такого решения состоит в том, что здесь есть возможность выдвинуть вертикальную стену мансарды за пределы фасада дома. Это даёт хорошую возможность для увеличения площади помещения. Отметим, что здесь речь идёт об одноуровневой мансарде.

Двухуровневая мансарда

Здесь мы говорим о значительно более сложном варианте. Двухуровневое помещение с несколькими комнатами также может быть одним из вариантов мансарды.

Однако проектирование такой мансарды представляет собой непростую задачу, хотя и может предоставить дополнительную гибкость и эффективность при использовании доступного пространства.

Формы крыш

В этом разделе мы рассмотрим основные типы. К наиболее простым типам можно отнести односкатную или двухскатную.

Более сложным вариантом является использование ломаного типа. При использовании такой её разновидности внутреннее пространство, которое можно использовать для мансардного помещения, существенно увеличивается. Такой вариант является разновидностью двускатной крыши.

Более сложными вариантами являются те, которые выполнены в виде купола, пирамиды или конуса.

Существует ещё четырёхскатная, которая ещё называется вальмовой. Фактически здесь речь идёт о двухскатной крыше, дополненной ещё двумя скатами, которые расположены спереди и сзади.

Также нельзя не упомянуть о многощипцовых крышах. Здесь подразумевается сочетание двух или нескольких двускатных, которые расположены перпендикулярно друг другу.

На следующем рисунке наглядно продемонстрированы некоторые их типы.

Как мы здесь можем увидеть, одни конструкции дают возможность для более простого проектирования мансарды, чем другие.

Ломаная мансардная крыша

Разновидностей мансард существует не так уж и мало. Однако, некоторые варианты являются достаточно редкими. Один из наиболее распространённых — это ломаная мансардная. Что именно мы имеем в виду, когда говорим об этом?

По сути, речь идёт об обычной двухскатной крыше. Её отличие лишь в том, что в рассматриваемом варианте каждый скат разбит на два участка (это самый распространённый вариант, но таких участков может быть и больше двух), которые имеют различный наклон. Та часть, которая находится в центре, меньше наклонена, а по краям — больше. Поясним сказанное рисунком.

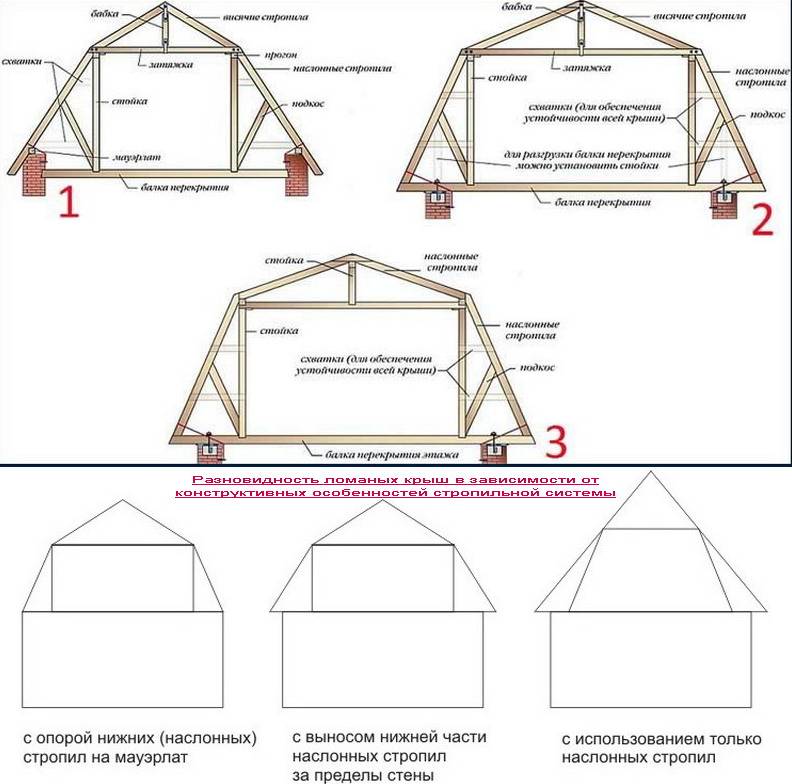

Теперь перейдём к тому, как она устроена. Рассмотрим ещё один рисунок.

На этой схеме показано расположение стропил, которые составляют каркас. Кратко расскажем о них.Балки перекрытия. Это часть, на которой смонтирована вся конструкция крыши. С одной стороны — это часть потолка верхнего этажа здания.

С другой стороны, на этих балках монтируются остальные элементы конструкции:

  • Стойки — вертикально расположенные элементы, которые служат опорой.
  • Прогоны расположены вдоль мансарды.
  • Наслонные стропила — это наклонная основа для настила.
  • Поперечные балки служат для мансардных перекрытий.

Здесь были перечислены основные элементы конструкции. Покажем ещё одну схему.

Здесь показаны ещё несколько важных элементов стропильной системы:

  • Мауэрлат. Это продольно расположенные балки, которые служат основной опорой для наслонных стропил.
  • Висячие стропила. Они расположены в верхней секции крыши.
  • Затяжка служит для увеличения прочности всей конструкции.
  • Подкосы являются дополнительной опорой для наслонных стропил.

Вентилируемые и не вентилируемые крыши

Стропильная система — это основа, но это далеко не всё. Сама крыша имеет довольно сложное устройство. Ведь она должна защищать дом от дождя, холода и жары. Кроме этого, внутри дома образуется водяной конденсат, который может не только создать значительный дискомфорт для жильцов, но и повредить слой теплоизоляции. Поэтому она имеет достаточно сложное устройство.

Поясним эту схему. Обычно утеплительный слой располагают между наслонными стропилами. Под ним непосредственно располагают пароизоляцию. Над утеплительным слоем располагают гидроизоляцию. Под ней оставляют тонкий воздушный слой, который служит для вентиляции.

На наслонные стропила сверху прибивают контробрешётку (рейки, которые расположены вдоль стропил). А на них — обрешётку (рейки, расположенные перпендикулярно стропилам). Сверху устанавливается кровельное покрытие.Это пример устройства такой крыши, в которой вентиляция предусмотрена.

К этому типу относится большинство. В местностях, где преобладает тёплый и сухой климат, может быть поставлена крыша, в которой такого рода вентиляция не предусмотрена.

Некоторые проекты мансардных крыш

Расскажем, как могут выглядеть мансардные крыши в наиболее распространённых случаях.

Здесь приведена конструкция для двухскатной мансардной крыши. Вот ещё одна схема, которая соответствует двухскатной ломаной.

Если она четырёхскатная, то это позволяет отвести для мансарды больше свободного пространства. Вот принципиальная схема стропильной системы для них.

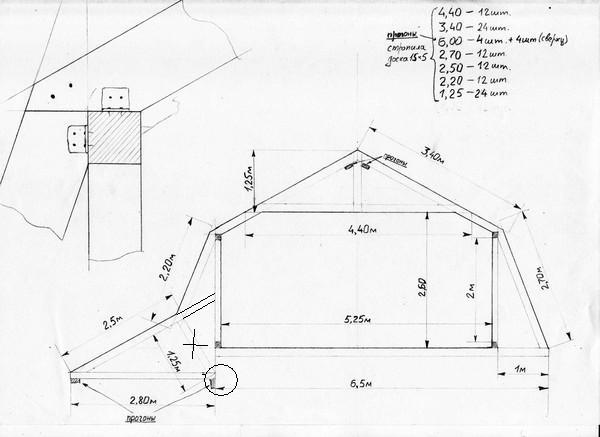

На приведённой схеме показана стропильная система, которая может быть применена при проектировании. Далее покажем ещё один пример четырёхскатной (вальмовой) крыши.

Технология строительства мансардной крыши своими руками

Если у нас есть планы построить мансарду, то возможны, в принципе, два основных пути:

  • Сделать самому.
  • Обратиться к специалистам.

Каждый из упомянутых вариантов имеет свои достоинства и недостатки. Если выполнить все необходимые работы своими руками, то это будет стоить намного дешевле. Но для этого придётся хорошо потрудиться и нужно будет сделать работу на качественном, достаточно профессиональном уровне.

Если же обратиться к специалистам, то работа, хотя и будет выполнена качественно, но и стоить будет намного дороже.

Если всё же решили взяться за это дело самостоятельно, то сначала нужно подготовить необходимые материалы и инструменты.

Создание будет проходить в два основных этапа:

  • создание каркаса,
  • обустройство кровли.

Для проведения работ потребуются различные материалы:

  • Деревянный брус различного сечения.
  • Доски толщиной 3-4 см и шириной 15 см.
  • Кровельный материал (шифер).
  • Утеплитель.
  • Пароизоляция.
  • Гидроизоляция.
  • Гвозди на 80 мм.

Потребуются также инструменты для работы:

  • Острый нож.
  • Молоток.
  • Топор.
  • Строительный степлер со скобами.
  • Отвес.
  • Рулетка.
  • Ножовка.

Поскольку мансардная крыша является достаточно сложной конструкцией, то нужно сначала составить её схему и произвести расчёт частей.

Рассмотрим ситуацию для двухскатной ломаной мансардной крыши. Расскажем о том, какие расчёты и как нужно будет сделать.

Прежде всего важно определиться с кровельным материалом. Его надо выбирать исходя из конкретных особенностей ситуации. В частности, обратим внимание на две разных стороны вопроса. Уровень теплоизоляции и гидрозащиты в мансарде существенно ниже, чем в доме.

Это обуславливает необходимость очень внимательного отношения при подборе материалов для строительства крыши. Другая особенность состоит в том, что важно пользоваться более лёгкими материалами как для крыши, так и для внутренней отделки создаваемой мансарды.

Поскольку каждый скат разбит на два участка, то важно определиться с углом наклона более крутого участка. При этом нужно помнить, что если он меньше 15 градусов, то это предъявляет особые требования к кровельному материалу. Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал.

Для того, чтобы определить вес, нужно определить прежде всего её площадь. Для этого её поверхность разделяется на более простые геометрические фигуры и их площадь складывается.

При определении веса учитываются:

  • вес стропил и балок,
  • вес утеплителя,
  • вес гидроизоляции,
  • вес кровли.

Сначала определяется вес на единицу площади, и затем умножается на её величину.

При расчёте веса не забываем о возможном весе нанесённого снега и учитываем его величину. Также нужно учитывать дополнительное воздействие ветра.

Суммарная нагрузка находится путём деления всей нагрузки на площадь крыши. На основе полученного числа и довольно сложных вычислений по специальным таблицам определяются необходимые параметры стропильной системе и, в частности, величина стропильного шага и рекомендуемый уклон крыши.

Проведение работ

Установка стропильной системы

Перед проведением таких работ необходимо подготовить древесину. Её нужно хорошо высушить, а также обработать специальным антисептическим и огнезащитным составом.

На первом этапе нужно установить мауэрлат.

Его укладывают на слой гидроизоляции. Следующим шагом будет крепление конькового бруса.

После этого устанавливаются наслонные стропила. Для удобства места их крепления можно помечать на мауэрлате. Обычно шаг установки стропил составляет 70 см. Стропила принято надрезать для того, чтобы укрепить соединение с мауэрлатом.

Верхние края стропил также обрезаются под углом. Там устанавливают затяжки.

Затем на стропила ставится обрешётка и устанавливается пароизоляционная плёнка.

Установка утепления

Стропильная система — эта основа для крыши, но нужно установить утеплитель и гидроизоляцию.

Прежде всего нужно определиться с выбором материала для утеплителя. Распространены несколько вариантов:

  • Стекловата. Это дешёвый и эффективный материал, но при её укладке образуется вредная для здоровья пыль. При использовании этот материал безопасен, долговечен и эффективен.
  • Плита ДВП. Обладает хорошей теплоизоляцией и звукоизоляцией. Для жилых домов обычно не применяется.
  • Пенопласт — эффективный материал, весит немного. Однако, токсичен и пожароопасен.
  • Пенополистирол по своим характеристикам сходен с пенопластом, но не обладает его недостатками.
  • Минеральная вата. В последние годы является наиболее распространённым материалом, который используется для утепления. Эффективна в использовании, почти не имеет недостатков.

Сверху стропил укладываем гидроизоляционную плёнку, которую нужно тщательно закрепить. Снизу вставляем блоки минеральной ваты и закрепляем их пароизоляционной мембраной, прикрепляя её снизу к стропилам.

При этом листы минеральной ваты нужно нарезать на несколько сантиметров шире, чем зазоры между стропилами. Это нужно для того, чтобы исключить образование щелей в теплоизоляции.

Особенности стропильных систем мансардных крыш

Каркас строится с той целью, чтобы обеспечить, что он выдержит весь вес мансардной крыши вместе с так называемым «кровельным пирогом». С другой стороны, он должен быть максимально лёгким для того, чтобы снизить нагрузку.

Обычно для таких работ используется древесина хвойных деревьев. Это связано с тем, что такая древесина с большей лёгкостью способна подвергаться обработке.

Перед использованием деревянные детали должны пройти антисептическую и противопожарную обработку.

Современные технологии и качественные строительные материалы позволяют самостоятельно построить качественную мансардную крышу. Однако, при этом нужно провести грамотное проектирование и расчёт необходимых параметров.

Особое внимание нужно обратить на качество и надёжность возводимой стропильной системы.

Бесплатный чертеж дома с мансардой

Мансарда – это удачное решение для увеличения жилой площади одноэтажных частных домов. Размер и последующая планировка мансардного этажа напрямую зависит от выбранного типа и конструкции крыши. Тем, кто сооружает жилище своими руками, достаточно выбрать подходящий вариант, материал, изучить чертежи, которые в достаточном количестве и в свободном доступе на сайтах интернета.

Чертеж и планировки всех этажей дома с мансардой

Вернуться к оглавлению

Содержание материала

  • 1 Виды кровли для дома с мансардой
    • 1.1 Односкатные крыши
    • 1.2 Двускатные крыши – привычная классика
    • 1.3 Презентабельные четырехскатные мансарды
    • 1.4 Полувальмовая мансардная крыша
    • 1.5 Чертежи сложных конструкций

Сооружение кровли для мансардного этажа дома отличается от чертежа простой крыши дополнительным устройством утепления, звукоизоляции, необходимости обустройства окон. Архитектурные разработки предлагают множество проектов симметричных и ассиметричных мансард, расположенных как над всем домом, так и над некоторой его частью.

Наиболее распространённые готовые чертежи для сооружения мансарды своими руками встречаются для таких видов крыш:

В отдельных случаях используют также чертежи шедовых, бочкообразных кровель, а также более сложных разновидностей крыши с козырьками, дополнительными скатами. Такие схемы доступны для бесплатного скачивания, а само исполнение своими руками требует умения и значительной практики в строительном деле.

Односкатные крыши

Европейские дизайнеры и строители давно взяли в разработку этот тип крыши как для бюджетных семейных домиков, так и для более роскошных вилл и сооружений.

Односкатный вариант кровли у нас принято в основном использовать для хозяйственных построек или маленьких сезонных дачных домиков 4 на 6 и совершенно напрасно:

  1. Это самый лёгкий вариант сооружения и обустройства мансарды на чердаке своими руками.
  2. Чертёж и расчёт стропильной системы самый простой.

    Чертеж крепления стропильной системы мансарды

  3. Минимальное количество доборных элементов снижает материальные затраты и время строительства.
  4. И наконец, в заснеженных регионах – это самый подходящий вариант в плане уборки снега, но для этого должен быть подобран соответствующий угол наклона.
  5. Ещё одна область применения домов с односкатной крышей – открытые ветру горные пространства.

Основными элементами односкатной крыши будут стропила, обрешётка, изоляционные материалы, кровля. Схема выглядит таким образом:

Проекты современных домов с односкатной крышей на любой вкус можно легко найти на просторах интернета и скачать бесплатно. Вот несколько примеров.

Простой симпатичный европейский домик для средней семьи

Дачный эконом-вариант

Оригинальные проекты в духе современности

Вариант для состоятельного застройщика

Двускатные крыши – привычная классика

Постройки с простой или ломаной двускатной крышей – самый распространённый вариант выбора при застройке. Привлекают такие проекты привычным глазу видом стандартного проекта частного дома, который может быть различной величины. Примечательно, что есть возможность обустроить уютную мансарду своими руками.

Простая двускатная крыша – это две наклонные плоскости вдоль длинных сторон дома, которые смыкаются вверху коньком. Схема доступна и проста. Угол наклона скатов такой кровли может быть разным, но самым практичным для стока воды и снега считается угол в 45о.

Типичный дом с мансардой под двускатной крышей с оригинальным экстерьером

Для просторного размещения помещений мансарды высота и ширина двускатной крыши должна быть довольно большой. Более удобным в этом плане является двускатная ломаная крыша.

Помещение в мансарде значительно увеличивается. Возведение кровли такого типа своими руками более сложно по сравнению с работой над простой двускатной или односкатной крышей. Да и расход материалов, изоляции и утеплителя также значительно увеличивается. Несмотря на все эти сложности, выбор дизайнерских решений для внешнего и внутреннего обустройства таких домов значительно шире.

Презентабельные четырехскатные мансарды

Крыши в виде конверта, без фронтонов, пользуются успехом именно благодаря богатому и презентабельному виду дома. Мансарды с четырьмя скатами удачно венчают как строго квадратные дома (шатровые), так и прямоугольные (вальмовые).

Несмотря на подробные чертежи, размещённые на различных сайтах, возведение кровли такого типа имеет определённые сложности. Тем не менее, построить такую мансарду своими руками возможно при условии соблюдения всех технологий и наличия строительных навыков.

Бесплатные схемы вальмовых крыш разнообразных вариантов доступны всем, но общий процесс сооружения сложный и затратный. Тем не менее, мансарды, выполненные вальмовым способом популярны, так как дают возможность создать каждый проект неповторимым и оригинальным.

Стропильная схема шатровой четырехскатной крыши

Технологии сооружения стропильной системы могут быть двух видов:

  1. Висячая – применяется в самых простых случаях, легко монтируется своими руками, но имеет маленький запас прочности.
  2. Наклонная – более сложная система установки строп, но в то же время самая распространённая и прочная. Увеличивается срок эксплуатации и возрастает возможность использования дополнительных нагрузок.

Шатровая крыша позволяет использовать мансарду дома рационально. Вальмовые кровли домов придают им основательность и оригинальность.

Схема вальмовой кровли

Полувальмовая мансардная крыша

Конструкция этой кровли выглядит как «два в одном»: обычная двускатная крыша располагается над трапециевидной шатровой частью, или узкие части вальмовой кровли значительно срезаны по сравнению с длинными сторонами вальмы.

Готовый бесплатный расчёт такой конструкции можно найти в интернете, а можно заказать в специализированной конторе для своих индивидуальных размеров.

Схема устройства полувальмовой мансардной крыши

Такие мансарды востребованы для домов, которые сооружаются на открытых, продуваемых местах.

Мансарда под полувальмовой крышей имеет множество вариантов обустройства. Если добавить к этому высокую защиту и устойчивость перед атмосферными явлениями, становится понятно, что высокая стоимость строительства домов окупается их долгим сроком службы.

Чертежи сложных конструкций

Разнообразные многощипцовые и купольные крыши относятся к сложным видам конструкций домов с мансардами. Чертежи и постройку таких сооружений своими руками выполнить очень сложно.

  1. Многощипцовые кровли венчают здания сложных конструкций с боковыми мансардами и надстройками. В процессе её создания образуется множество внутренних углов на стыках и наружных рёбер. Внутренние углы – энды – очень ненадёжный элемент, так как в них может скапливаться снег, мусор. Да и расходы на сооружение такого дома значительно возрастают. Дороговизна и сложность чертежей, постройки и ухода не пугает тех, кто хочет иметь необычную, оригинальную планировку чердачного помещения и всего внешнего облика дома.

    Устройство многощипцовой крыши

  2. Купольные крыши используют для придания дому облика старины. Чертежи, расчёты и работы по возведению такого типа кровли также относят к довольно сложным и дорогим видам.
    Круглая крыша может выситься над круглым зданием, а может быть только отдельной частью сложной кровли с куполами и башнями. Внутреннее обустройство мансарды также будет отличаться круглыми пололками и другими элементами.

Attic Drawing — Etsy.de

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

Найдите что-нибудь памятное, присоединяйтесь к сообществу, делающему добро.

( 138 релевантных результатов, с рекламой Продавцы, желающие расширить свой бизнес и привлечь больше заинтересованных покупателей, могут использовать рекламную платформу Etsy для продвижения своих товаров. Вы увидите результаты объявлений, основанные на таких факторах, как релевантность и сумма, которую продавцы платят за клик.

Узнать больше. )

  • Агент по недвижимости находит жуткий чердак, полный «тревожных» рисунков

    Мэри назвала это «самой жуткой вещью», которую она когда-либо видела (Фото: @Mary_soroka_rva_realtor/TikTok)

    Агент по недвижимости стала вирусной в TikTok после того, как поделилась видео о «тревожном» чердаке, который она нашла в доме.

    Пользователь @Mary_soroka_rva_realtor поделилась своей находкой в ​​приложении для обмена видео в клипе, который на данный момент просмотрели более 2,4 миллиона раз.

    В нем Мэри описала чердак как «самую жуткую вещь», которую она когда-либо видела, показывая дом.

    «Позвольте мне сказать, что эта комната на самом деле очень тревожная», — объяснила она.

    ‘Мы нашли это в доме, который некоторое время пустовал, и мы просто думали, что проверяем чердак. Спустили по лестнице — вот что нашли».

    Затем она показала зрителям кадры длинной шестиугольной комнаты с полосатым ковром и окном. Однако стены были покрыты детскими рисунками и сообщениями мелками.

    Один тревожно читал: «Я тебя напугал?» ​​

    Всего на стене было 10 имён (Фото: @Mary_soroka_rva_realtor/TikTok)

    «Опять же, это было на чердаке, без кондиционера, повсюду детские рисунки мелками. Очень тревожно, если не сказать больше, — сказала Мэри.

    ‘Здесь осталось много детей. Я хочу знать, кто эти дети. Я видел дату 2001 года, эти дети уже выросли. Кто эти дети, которые остались здесь?»

    Она добавила, что нашла на стенах 10 разных имен.

    @mary_soroka_rva_realtor

    Покажите мне самое жуткое, что вы видели, показывая дом. Это мое #greenscreenvideo #greenscreen #creepy #creepytiktok #realtors #kids

    ♬ Pure Imagination – Kathleen

    Мнения о чердаке в комментариях неоднозначны. Некоторые считали, что это нормальная форма самовыражения маленьких детей.

    «Нормальные детские штучки 90-х», — сказал один из зрителей.

    ‘Хм… мы покрасили наше чердачное помещение и превратили его в маленькую художественную студию. На протяжении многих лет дети рисовали там на стенах. Сейчас дом продается, и наш риелтор сказал, что это такое маленькое пространство, которое в основном используется для хранения, чтобы даже не беспокоиться о том, чтобы его прикрыть.

    Совсем не ненормально», — написал другой.

    Однако другие утверждали, что это не совсем обычное поведение.

    ‘Я изучал детскую терапию. Это очень агрессивные рисунки, карандашные штрихи и искаженные рисунки. Не здоровые и не счастливые дети», — прокомментировал обеспокоенный подписчик.

    В то время как другой сказал: «Определенно не очень хорошее настроение. Тот рисунок Сейлор Мун был очень… вульгарным для маленького ребенка. Похоже, у них была какая-то травма».

    В более поздних видео Мэри рассказала предысторию дома. Продавцу дома сейчас 87 лет, она купила дом в 1974 году. Она жила там много лет, но переехала, чтобы купить недвижимость на одном уровне.

    Подробнее: Видео

    Теперь Мэри считает, что комната была своего рода игровой площадкой, но все еще имеет оговорки.

    ‘Я до сих пор утверждаю, что это было жутко, — сказала она.

    «Это странная комната, и это странный сюрприз, когда вы показываете дом».

    У вас есть история, которой вы можете поделиться?

    Отправьте нам письмо по адресу metrolifestyleteam@metro.

  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
