Автоматический выключатель на схеме: буквенное обозначение по ГОСТу
Содержание статьи:
Для обустройства электроснабжения необходимы проекты чертежей. Чтобы разобраться в чертеже и прочитать его, нужно знать условные обозначения. Автоматический выключатель на схеме указывают по-разному, что часто приводит к недоразумениям, ошибкам при сборке электрощитов и монтаже проводки.
Условные обозначение электрических элементов и виды схем
Выключатель автомат
Первоначальный вопрос, с которым обычно сталкивается каждый электрик, – проектная документация помещения или объекта, который необходимо электрифицировать. Прежде чем приступить к монтажу оборудования, квалифицированный специалист должен ознакомиться с сопровождающими документами.
Оборудование и элементы на схеме могут обозначаться как буквенным, так и графическим изображением. Чертежи разрабатываются в соответствии с ГОСТами и правилами маркировки оборудования и элементов на чертежах и планах. Подробное описание и требования к электрическим схемам приводятся в ГОСТе 2.702-2011 ЕСКД. Кроме графических и буквенных обозначений на схемах проставляют номинальные размеры.
Принципиальная схема квартирного электрощитка
Есть много типов различных схем. В электрике чаще всего используют три основных вида. Функциональные отображают основные узлы устройства, без подробной детализации. Они выглядят как набор отдельных блоков, связанных между собой определенным образом. Схема дает общее представление о работе объекта.
Принципиальная схема содержит подробные указания для каждого элемента, его контакты и связи. Она может описывать как отдельное устройство, так и электросеть. На однолинейных схемах указывают силовые цепи. Способ управления и контроль описывают на отдельном листке. Если устройство не сложное, все размещают на одном документе.
На монтажных схемах указывают элементы и точное их расположение. Если это проводка в квартире или доме, обозначают место установки выключателей, светильников, розеток.
Также проставляют расстояния и номиналы. Указывают положение деталей, порядок и способ их соединения.Устройство защитного отключения (УЗО) и дифавтомат на схеме не имеют определенного геометрического начертания. Для их графического выполнения используют изображение блоков и динамических блоков. Каждому устройству на схеме присваивают буквенную маркировку и указывают позиционный номер.
Кроме того, наносят параметры элементов, которые есть в чертеже. Расписывают основные данные об элементе, чтобы не ошибиться при монтаже и подобрать соответствующее устройство. Эти условные знаки применяют для составления чертежей электроснабжения, силового оборудования и электрического освещения. А также в принципиальной однолинейной схеме электрощитов.
Обозначение автоматического выключателя на схеме

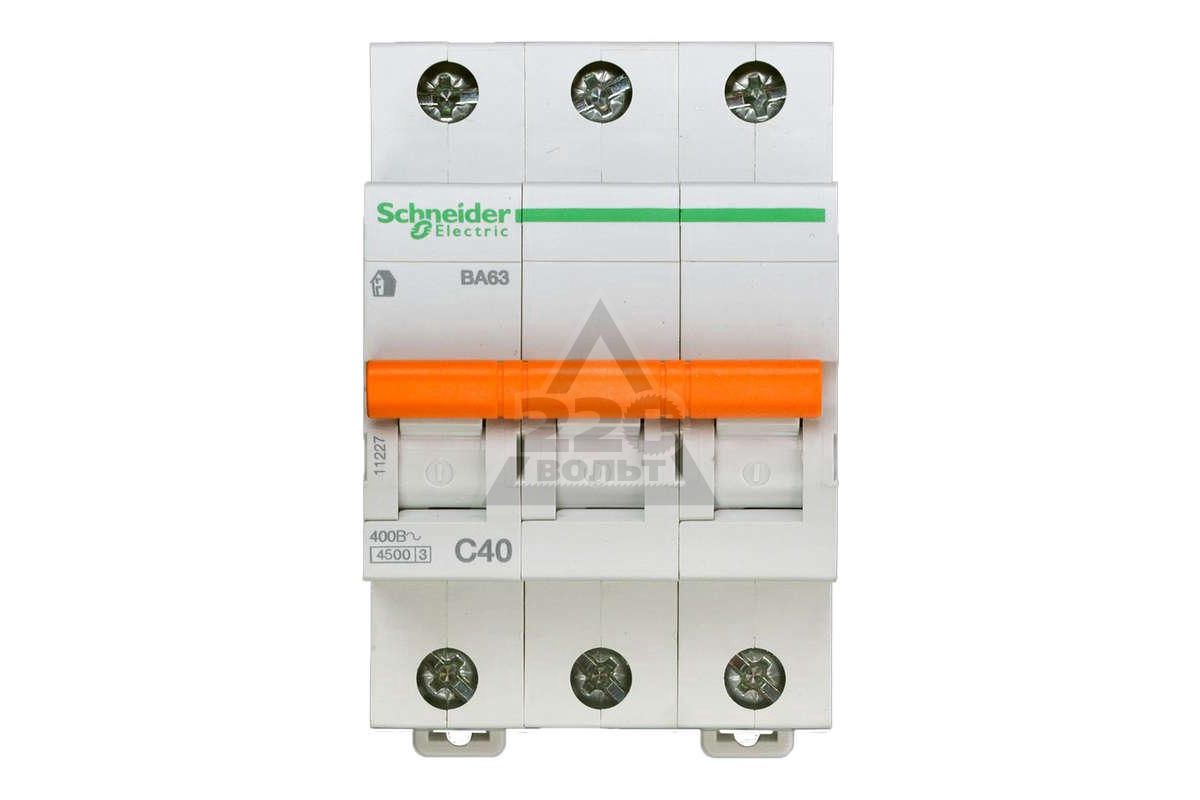

Трехполюсной автоматический выключатель
Условное графическое обозначение автомата на схеме обусловлено ГОСТом 2.755-87 ЕСКД, буквенно-цифровое – ГОСТ 2.
Каждый проектировщик, выполняя схему, может изобразить УЗО на свое усмотрение. Достаточно в пояснениях к схеме указать УГО (условные графические обозначения) и их расшифровку.
В зависимости от характеристик устройства элементы имеют разные буквенные символы, а также следующие графические обозначения на электрических схемах.
Автоматические выключатели рекомендуется позиционировать как, QF1, QF2, QF3. Рубильники разъединители – QS1,QS2,QS3. Предохранители на схемах показывают как FU с порядковым номером, где кодировка буквы Q расшифровывается как выключатель или рубильник силовых цепей, а F – защитный. Эта комбинация вполне применима не только к обычным автоматам, но может быть обозначением диф автомата на схеме.
Для УЗО используют комбинацию QSD, обозначение дифференциального автомата на схеме выглядит как QFD.
Обозначение УЗО на однолинейной схеме
Это вид выключающего аппарата, в функции которого входит разъединение сети или ее части, когда произошло превышение определенной отметки дифференциального тока. Устройство способствует повышению электробезопасности, предотвращает возникновение чрезвычайных ситуаций, как в производственной сфере, так и дома. Схема подключения УЗО проста, но недочеты при монтаже могут привести к серьезным неприятностям.
Так можно обозначить УЗО на принципиальной схеме.
УЗО вместе с другими элементами в проектной документации чаще всего выполняют условно, что затрудняет расшифровку принципа работы как всей схемы, так и отдельно взятых элементов. Изображение защитного устройства может выглядеть как обычный выключатель. Но на нелинейной схеме он представляет собой два параллельно расположенных выключателя. На однолинейной – элементы, провода и полюса изображаются символически.
Подключение нулевого и заземляющего провода после УЗО
Любое схематическое изображение должно быть правильно составлено, а в дальнейшем прочитано. Самый маленький изъян может привести к неисправности УЗО или всей системы. Важно учитывать следующие часто встречающиеся ошибки:
- Ноль и заземление соединяются после защитного устройства. Если схема неправильно интерпретирована, нейтраль может быть соединена с открытой частью электроустановки или с нулевым защитным проводником.
- Если устройство подключено неполнофазно, возникает ложное срабатывание автомата.
- Неправильное соединение проводников в розетках приводит к срабатыванию устройства, даже если в розетку ничего не включено.
- Соединение нулевых проводников двух автоматов приводит к неконтролированным отключениям.
- Распространенной ошибкой является ситуация, когда перепутаны фазы и нули, относящиеся к разным устройствам.
- Несоблюдение полярности ведет к движению токов в одном направлении. Перед установкой следует внимательно ознакомиться с расположением клемм.
Всегда выполняется предварительная схема, с учетом возможных ошибок, происходящих в сети. Если документ составлен правильно, работа защитного устройства приносит эффект.
Важно помнить о технике безопасности. Необходимо периодически проводить осмотр проводов, в случае их повреждения УЗО срабатывает и прекращается подача электроэнергии. Поэтому с ремонтом лучше не медлить.
Пример реального проекта
Трехфазное устройство защитного отключения (УЗО)
Однолинейная принципиальная схема (ОПС) не что иное, как чертеж плана, например, квартиры. На нем должны быть указаны распределительные группы. Для этого необходимо измерить все стены и выполнить чертеж с соблюдением масштаба. Понадобится несколько копий, что бы на каждой изобразить отдельную группу.
Распределительные группы – это точки, которые будут подключены к одному автомату квартирного щитка. Всю проводку нельзя подключать к одной группе. В противном случае понадобится мощный кабель, который будет способен выдержать нагрузку всех приборов.
В зависимости от количества комнат и наличия энергопотребляющих устройств распределительные группы могут выглядеть следующим образом.
- освещение комнаты, прихожей и кухни;
- свет и розетки в туалете;
- розетки в жилой комнате;
- розетки в коридоре и кухне;
- электрическая плита.
Помещения с повышенной влажностью рекомендуется подключать отдельной группой, для которой необходима установка УЗО. Если в квартире есть маленькие дети, защитное устройство подключают на каждую группу.
Принципиальная, или однолинейная схема необходима для правильного подключения щитовой и распределительных групп.
В данном примере отражено подключение к трехфазному питанию. Всю квартиру питает вводный кабель из 5 жил, сечением 10 мм2. Фазы пронумерованы, как L1, L2, L3, заземление – PE, которое замыкается с нолем. Вводный автомат (ВА) отключает все автоматы групп, которые маркируются таким же способом.
Количество фаз определяется по количеству черточек на схеме. Однофазная – \, или трехфазная – \\\. Маркировка провода ВВГ НГ говорит о том, что он с негорящей изоляцией, трехжильный с сечением 1,5 мм2.
Чертеж дает возможность определиться с количеством и маркой нужных защитных устройств. Подсчитать число выключателей и розеток, а также, сколько метров кабеля потребуется.
Все соединения проводов должны находиться в распределительных коробках. Рекомендуется для каждого помещения отдельная коробка. Если, например, в кухне располагается газовый котел и другие электроприборы, потребуются две распределительные коробки.
Особых требований по установлению розеток и выключателей не существует. Их устанавливают так, чтобы было удобно. На кухне и на рабочем месте розетки размещают над столом.
Стационарную бытовую технику, бойлеры, вытяжки, сушилку для полотенец подключают сразу через клеммники. Интернет и телевизионные розетки можно объединять с электрическими.
Обозначение дифференциального автомата на схеме
Дифференциальный автомат совмещает в одном аппарате устройство защитного отключения и автоматический выключатель, чем и отличается от УЗО.
В этом случае графическое изображение на схеме выглядит следующим образом.Если для УЗО принимаются буквенно-цифровые обозначения Q1, то для АВДТ (автоматический выключатель дифференциального тока) – QF1. Буквы говорят о функциях аппарата, а цифры указывают на его порядковый номер в схеме. Другая буквенная комбинация QF1D, где D обозначает «дифференциальный».
Обозначения УЗО
Основной характеристикой таких устройств является номинальный рабочий ток, при котором автомат остается включенным продолжительное время. Эти показатели строго стандартизированы, а ток может иметь значения: 6 Ампер; 10; 16; 25; 50 и т.д.
Другая важная характеристика – это быстродействие. Токовый показатель обозначается буквами B, C, D, стоящими перед значением номинального тока. Например, комбинация C16, говорит, что автомат быстродействия C, рассчитан на номинальный ток в 16 Ампер.
Дифференциальный допустимый показатель укладывается в следующий ряд: 10; 30; 100; 500 миллиампер.
Эксплуатационные возможности автомата рассчитаны на номинальное напряжение в 220 Вольт для однофазной цепи и 380 для трехфазной.
Дифавтоматы различают по типам, в зависимости от тока утечки и маркируются такими буквенными индексами:
- A – реагирующие на утечку переменного или постоянного пульсирующего тока;
- AC – рассчитанные на срабатывание при утечке с постоянной составляющей;
- B – тип устройства, включающий обе предыдущие возможности.
Эта характеристика может маркироваться небольшим рисунком, обозначающим вид тока.
Устройства работают по селективному признаку, обладают способностью задержки по времени срабатывания. Это обеспечивает выборочное отключение прибора от сети и устойчивость системы защиты. Такая характеристика обозначается буквой S и дает задержку в 200–300 миллисекунд. Маркировка G соответствует 60–80 миллисекундам.
Так как пусковые токи превышают рабочее значение, защита устроена так, что электромагнитный независимый расцепитель отключает устройство в том случае, когда ток в несколько раз превышает номинальный размер.
В нормативных документах содержится много специальных шифров и знаков. Большая их часть в быту практически не применяется. Для правильного чтения электрической схемы нужно знать основные обозначения и учитывать некоторые нюансы. Один из них – страна производитель оборудования, кабелей или проводки, так как существует разница в маркировке и условных обозначениях, что затрудняет правильную трактовку чертежа.
Содержание: Каждое электротехническое изделие обладает собственной маркировкой. С ее помощью можно точно определить характерные особенности, свойства и технические данные того или иного прибора. Точно такие же функции выполняет и маркировка автоматических выключателей, в состав которой входят буквы, цифры и схемы. Эти обозначения позволяют сделать наиболее оптимальный выбор устройства, чтобы его использование было максимально эффективным. Маркировка обычных автоматовДля нанесения параметров прибора используется краска устойчивая к внешним воздействиям. Все данные наносятся на лицевую сторону и могут быть прочитаны даже при установке автомата в распределительном щите. Несмотря на различие в производителях, маркировка автоматических выключателей, отличающихся между собой, имеет много общего. На примере рисунков можно наглядно убедиться в идентичности основных символов. Важно Под № 1 обозначены марки или производители автомата. Далее, № 2 указывает на линейку автоматических выключателей. Каждый производитель выпускает разные серийные изделия, имеющие собственные технические характеристики и соответствующую стоимость. Они могут отличаться наличием дополнительных клемм для подключения дополнительных проводов, максимальным током короткого замыкания и другими параметрами. Следующий № 3 обозначает номинал автомата и его времятоковую характеристику, обозначаемую символами В, С и D. Эти буквы стоят первыми, после них идут цифры, соответствующие номиналу автомата. Эта величина означает максимальный ток, протекающий через прибор в течение длительного времени, и не вызывающий его срабатывание. Наибольшее распространение получили автоматы с маркировкой С, которые считаются универсальными. Далее идет № 4, отображающий сети, наиболее подходящие для конкретного устройства. В этих случаях маркировка автоматов будет выглядеть как «230/400В» или «230/400V~». Соответственно, 230В означает возможность эксплуатации в однофазных сетях, а 400В – в трехфазных. То есть, эти устройства могут быть установлены не только в однофазные распределительные щиты, но и в трехфазные, к которым в дальнейшем будут подключаться однофазные потребители. Ниже располагается символ № 5, обозначаемый цифрами 4500, 6000 или 10000 и соответствующий предельным значениям токов отключения во время короткого замыкания, после чего устройство сможет работать и далее в обычном режиме. Совет На следующий параметр указывает цифра 6. Данный символ соответствует классам ограничения токов и обозначается как 1,2,3. Каждый ток короткого замыкания набирает максимальное значение за определенный промежуток времени. Поэтому обесточивание аварийного участка нужно выполнить еще быстрее, во избежание повреждений изоляции и других негативных последствий. Таким образом, автомат с ограничением тока не допускает, чтобы ток короткого замыкания дошел до своего максимального значения и выполняет быстрое отключение. Класс 2 ограничивает время короткого замыкания в пределах ½ полупериода, а класс 3 – в 1/3 полупериода. На корпусах автоматических выключателей в некоторых случаях наносится артикул устройства (№ 7) в виде цифровой и буквенной комбинации, который присваивается производителем.
На ней отображается информация, касающаяся в основном подключения входящих проводов. У некоторых автоматов с 2 или 4 полюсами на корпусе имеется символ N, обозначающий винтовую клемму, предназначенную для подключения только нулевого проводника. Зная, как расшифровывается каждая надпись, можно легко выбрать наиболее подходящую модель автоматического выключателя. Маркировка автоматов АВВВ электрических цепях широко применяются автоматические выключатели от производителя АВВ. Данные приборы выпускаются несколькими сериями, которые, в свою очередь, имеют большое количество разновидностей. Для маркировки каждой из них используется код, состоящий из буквенных и цифровых символов. Все они соответствуют определенным техническим характеристикам конкретного устройства. После символа АВВ наносится маркировка кода, обозначающего серию изделия. Это может быть S200, S280, S800 и другие. Каждая серия имеет свои характерные особенности в вопросах эксплуатации. Например, в серии S200 существует облегченный вариант Sh300. Возле буквенного обозначения в некоторых случаях наносятся дополнительные символы, соответствующие токам отсечки: М = 10кА, Р = 15 кА и т. д. Если такие буквы отсутствуют, то по умолчанию ток отсечки составляет 6кА. Автоматы АВВ производятся в однополюсных, двухполюсных, трехполюсных и четырехполюсных вариантах. Обратите внимание В связи с этим последняя цифра в маркировке будет меняться: прибор с двумя полюсами – S202, с тремя полюсами – S203. Существуют буквенные индексы, обозначающие специальные возможности автоматических выключателей. Каждый из таких символов означает следующее:
Например, маркировка АВВ S804C означает, что автоматический выключатель АВВ серии 800 имеет 4 полюса и предназначен для использования в цепях с индуктивными нагрузками – электродвигателями. Перед покупкой автомата АВВ нужно заранее определить оборудование, подлежащее защите. Наиболее важным параметром считается ток отсечки, который будет разным для каждого устройства. |
Маркировка автоматических выключателей
Каждый автоматический выключатель должен иметь стойкую маркировку, которая включает в себя следующие данные:
- Наименование или товарный знак изготовителя.
- Типовое обозначение, каталожный или серийный номер. Например ВА 47-29
- Одно или несколько значений номинального напряжения. Для универсальных автоматических выключателей значения номинального напряжения переменного тока указывают с символом ~ постоянного тока – с символом ~.
- Номинальный ток In в амперах без указания единицы измерения с предшествующим обозначением типа мгновенного расцепления (B, C или D, для универсальных автоматических выключателей указывают B или C). Например, маркировка «С 32» на автоматическом выключателе обозначает, что он имеет тип мгновенного расцепления С и номинальный ток, равный 32 А.
- Номинальную частоту, если автоматический выключатель рассчитан только на одну частоту.
- Номинальную коммутационную способность при коротком замыкании Icn в амперах. Для универсальных автоматических выключателей значение этой характеристики указывают в одном прямоугольнике, если оно одинаково для переменного и постоянного тока, например 6000 А Если номинальные коммутационные способности при коротких замыканиях для переменного и постоянного тока отличаются друг от друга, то их указывают в двух расположенных рядом прямоугольниках,помеченных символами переменного и постоянного тока, например: 10000 ~ 6000~/-.
- Если на универсальный автоматический выключатель наносят обозначение постоянной времени T15, которая относится к маркировке номинальной коммутационной способности при коротком замыкании, то ее выполняют в прямоугольнике
- Коммутационную схему, если не очевиден правильный способ присоединения к автоматическому выключателю проводников внешних электрических цепей.
- Контрольную температуру окружающего воздуха, если она отличается от 30 оС.
- Степень защиты, если она отличается от IP20.
- Маркировка, указывающая тип мгновенного расцепления и номинальный ток, должна быть четко видна после установки автоматического выключателя. При отсутствии места маркировка остальных характеристик может быть выполнена на боковых и задних поверхностях автоматического выключателя.
- На автоматических выключателях, которые имеют несколько значений номинального тока, маркируют максимальное его значение, а также значение номинального тока, на который он отрегулирован. По запросам потребителей изготовитель обязан предоставлять характеристики I2t выпускаемых им автоматических выключателей.
Изготовитель может указать класс характеристики I2t (класс ограничения электроэнергии) и выполнить соответствующую маркировку автоматических выключателей. Разомкнутое (отключенное) положение автоматического выключателя, управляемого органом оперирования, перемещаемым вверх вниз (вперед–назад), должно обозначаться знаком О (окружностью), замкнутое (включенное) его положение маркируется знаком I (вертикальной чертой). Эти обозначения должны быть хорошо видны после установки автоматического выключателя. При необходимости различать входные и выходные выводы их следует соответственно обозначать стрелками, которые направлены к автоматическому выключателю и от него.
Выводы автоматического выключателя, предназначенные только для присоединения нейтрального проводника, должны быть маркированы буквой N.
Выводы автоматического выключателя, которые используют исключительно лишь для присоединения защитного проводника, маркируют символом заземления.
У нас на сайте представлены основные серии модульных автоматов различных производителей
При необходимости выводы универсального автоматического выключателя могут быть промаркированы символами «+» и «–».
Использовались материалы из электронного каталога компании ABB
Расшифровка маркировки автоматических выключателей. Характеристики автоматических выключателей – обозначения на корпусе
Характеристики автоматических выключателей (ниже сокращенно – автоматов) важный фактор при выборе защиты электроприборов в каждом конкретном случае
Автоматический выключатель необходимо выбирать учитывая , обозначения которых нанесены на корпусе автомата
Характеристики автоматических выключателей – обозначение
Автомат нужен нам, потребителям электрической энергии, чтобы защищать идущий к
, светильнику и вообще к любому электрическому прибору
кабель
. Нужен он, чтобы мы потребители не перегрели кабель и не сожгли его изоляцию, перегрузив его кучей мощных приборов, для которых сечение жилы слишком мало. Или же включив, допустим неисправный электроприбор, не расплавили жилы
большим током короткого замыкания. Если сила тока превысит допустимую норму, которую могут вынести жилы и изоляция кабеля, автомат должен обесточить сеть автоматически.
Для того чтобы мы могли правильно выбрать автомат, производитель пишет основные характеристики автоматических выключателей на его корпусе. В бытовом автомате обязательно стоят два защитных реле – тепловое в качестве защиты от перегрузки и электромагнитное для защиты от короткого замыкания. Реле эти и сам автомат в целом обладают различными характеристиками и некоторые из них написаны на корпусе автомата, а другие нужно смотреть дополнительно в графиках и таблицах производителя.
Так вот, насчет тех, что на корпусе. Сверху изготовитель, конечно, пишет про себя любимого – IEK, Schneider electric, Legrand и тому подобное. Чуть ниже обычно указана серия автомата, например C60 a или Ic60 N у Schneider или S201 , Sh303 L у ABB. Вариантов серий у разных фирм великое множество. Первые буквы и цифры серии обычно ничего не говорят потребителю – просто родители так назвали автомат на заводе. Последние же символы серии обычно означают количество полюсов автомата, (то есть количество клемм крепления проводов входа и выхода, расположенных вверху и внизу выключателя), номинальный ток и тому подобное. Более развернуто серии автоматов расписаны в каталогах изготовителей, по которым удобно подбирать оборудование по каждому конкретному монтажу.
Номинальный ток автоматического выключателя
Ниже серии, рядом друг с другом изображены латинская буква и число. Допустим C25, B10 или D32. Число означает номинальный ток автоматического выключателя (In). То есть, это самое большое значение силы тока, который в принципе бесконечно долго может протекать через автомат в нормальных условиях. Нормальные условия – это около 30ºC, то есть комнатная температура плюс автоматы в узком пространстве греют друг друга. При понижении температуры автомат сможет выдерживать больший ток, так как лучше охлаждается, а при повышении соответственно будет отключаться при токе меньше номинального. В таблицах производителей среди факторов, оказывающих влияние на величину номинального тока, учитывается еще высота над уровнем моря, частота тока и количество устройств в щите.
Времятоковая характеристика электромагнитного расцепителя автомата
Латинская же буква в этих обозначениях означает времятоковую характеристику электромагнитного расцепителя (упомянутого выше реле, стоящего для защиты от короткого замыкания) – за какое время и при какой величине тока он отключит нагрузку от напряжения. Буквы бывают такие – A; B; C; D; L; U; K; Z . Обозначают они время отключения автомата при коротком замыкании в зависимости от величины номинального тока и в быту применяются в основном B; C; D. Их и рассматриваем. Так автоматы характеристики B отключат нагрузку при токе превышающий номинальный от 3 до 5 раз и применяются для электрических цепей, при включении которых не происходит резкого увеличения силы тока – лампы накаливания, тэны. Автоматические выключатели с характеристикойC отключаются при токах в 5-10раз превышающих номинальный и являются самыми распространенными, потому что применяются для защиты смешанной нагрузки. В продаже они также очень распространены и особенно любимы продавцами хозтоваров. И это лишний повод покупать электроматериалы в специализированный магазинах электротоваров. Несколько реже имеется возможность купить автоматы B типа и еще реже с характеристиками D ,отключающими нагрузку при превышении номинала в 10-20 раз, что незаменимо для защиты электродвигателей, имеющих большой пусковой ток. Из этого следует, что в автомате, на котором написано C25, электромагнитное реле от короткого замыкания сработает при токах от 25*5=125 ампер и гарантировано сработает при 25*10=250 ампер. А, скажем, B25 отключится в пределе токов от 75 до 125 ампер.
Коммутационная способность автоматического выключателя
В низу в прямоугольной рамке стоит обозначение коммутационной способности автомата, то есть такой величины тока, при которой выключатель может отключиться при коротком замыкании и при этом остаться живым и здоровым. Обычно – это числа 3000, 4500, 6000, 10000 ампер и так далее. На 3000 ампер сейчас вроде никто автоматы не выпускает, так что с таким обозначением может быть только что то устаревшее. Автоматы на 4500 ампер – это обычный бытовой уровень. С 6000 ампер начинаются автоматические выключатели для небольших производственных объектов и так далее по нарастающей. Но в быту можно установить автоматы с предельной коммутационной способностью и 10000 ампер – кашу маслом не испортишь. Главное чтобы другие характеристики автоматических выключателей подходили для каждого конкретного случая.
Класс токоограничения автоматического выключателя
Под прямоугольником с обозначением предельной коммутационной способностью нарисована маленькая квадратная рамка с цифрами 2 или 3 – это обозначение класса токоограничения. Характеристика токоограничения показывает, с какой скоростью происходит гашение электрической дуги при размыкании контактов во время короткого замыкания. Существует три класса токоограничения. Наиболее высокий 3-ий класс при котором гашения дуги происходит за 3-6 миллисекунд (0,003-0,006 секунды), 2-ой класс за 10 миллисекунд (0,01 секунды), а на 1-класс ограничения не установлены и на корпус не наносятся, ясно только что гашение длится более 10 миллисекунд. Но 1-его класса ни у кого из производителей автоматов не встречается уже давно. Так что выключатель без обозначения токоограничения, соответственно 1-го класса будет скорее всего типом какой то устаревшей модели.
Удачи Вам в устройстве Удобного Дома! С уважением
Марки автоматических выключателей
Отде
ток отключения и виды расцепителей
На вводе в любую квартиру в обязательном порядке устанавливается устройство для защиты от перегрузки и токов короткого замыкания. Как правило, эти задачи выполняют автоматические выключатели. Для правильной их установки необходимо уметь отличать номиналы автоматических выключателей.
Где и как применяются автоматические выключатели
Автоматические выключатели предназначены для защиты электрических сетей от перегрузок и токов короткого замыкания. За счет надежности и простоты подключения они получили широкое распространение в бытовых электросетях.
Автоматы для защиты электросетик содержанию ↑Автоматы присутствуют практически в каждом квартирном электрощите. Не реже они встречаются в щитах защиты промышленного оборудования, электрических двигателей и различных передвижных установках.
Номинальный ток автомата
У разных электроприборов потребляемая мощность способна отличаться в тысячи раз. Соответственно неодинаков и рабочий ток. К примеру, обычная квартира в жилом доме потребляет до 16-32 А. Поэтому автомат защиты квартирной сети подбирается на аналогичный номинал. Мощные промышленные печи способны потреблять от энергосистемы сотни ампер. Соответственно автомат для них требуется на больший номинал.
Номиналы автоматических выключателейк содержанию ↑Маркировка автомата
Согласно ПУЭ каждый аппарат защиты должен иметь надпись, указывающую значение номинального тока. Чтобы узнать номинал автомата, достаточно посмотреть на его корпус. На данных устройствах защиты используется стандартная маркировка, состоящая из одной буквы (B, C или D) и числа.
Буква указывает на временную характеристику. Ее еще называют временем срабатывания. Об этом параметре речь пойдет ниже. Число обозначает номинальный ток прибора. Например:
- C25 — временная характеристика C, номинальный ток 25 А;
- B32 — характеристика B, 32 А.
В быту обычно применяют выключатели с временными характеристиками B и C. В промышленности встречаются защитные устройства из ряда L, Z и K.
к содержанию ↑Дополнительная информация. В маркировке скрыта и другая информация об устройстве. Например, номер серии, номинальное рабочее напряжение, отключающая способность и количество полюсов.
Временная характеристика автоматических выключателей
В автоматических выключателях используется 2 вида расцепителей:
- Электромагнитный. Обладает мгновенным срабатыванием. При превышении тока электромагнитного расцепителя устройство защиты отключается без каких-либо временных задержек. Этот узел приводит к срабатыванию автомата при КЗ.
- Тепловой расцепитель. Срабатывает через некоторое время. Применяется для защиты от перегрузок. Причем, чем сильнее превышена допустимая мощность потребителя, тем быстрее сработает защита.
В некоторых автоматах применяется 1 расцепитель, в других оба. Различные комбинации этих узлов наделяют выключатель одной из вышеописанных характеристик B, C или D.
Ниже приведена таблица с временными характеристиками автоматов, их током отключения и сферой применения. In — номинальный ток, который указан на корпусе после буквы (16, 25, 32).
Временная характеристика | При каком токе произойдет отключение | Где применяются автоматы с данными характеристиками |
---|---|---|
B | 3-5 In | Сети освещения и линии с большой длиной |
C | 5-10 In | Розетки и потребители с малыми пусковыми токами |
D | 10-20 In | Потребители с большими пусковыми токами (двигатели, трансформаторы) |
L, Z, K | свыше 8-12 In | Промышленность, редко |
Примеры использования автоматов
Если заглянуть в квартирный электрощит, там наиболее вероятно будут установлены автоматы C16 или C25. В старых домах предусмотрена отдельная линия питания мощной электроплиты на кухне. Для нее предусмотрен автомат на 25 А.
к содержанию ↑Разновидности модульных устройств защиты
Помимо обычных автоматов в быту и промышленности часто встречаются и другие, родственные устройства. Они обладают определенными достоинствами перед простыми автоматическими выключателями.
Мини модели
Линейка устройств защиты широкого потребления. Устанавливаются в квартирные электрощиты. Данные приборы рассчитаны на малые номиналы 25-32 А. Обладают минимальным функционалом. Стоят дешево и не имеют возможности ручной подстройки тока срабатывания. При некорректной работе их целесообразней заменить новыми, нежели перенастроить.
к содержанию ↑Дополнительная информация. В дорогих моделях предусмотрен регулятор для корректировки тока срабатывания. Данная процедура проводится в электротехнических лабораториях. Автомат подключается к специальному стенду. Затем ток плавно повышается. Это необходимо, чтобы выяснить при каком значении тока отключается каждое конкретное устройство защиты. А далее, внести корректировки в электромагнитный расцепитель.
Воздушные (силовые или открытые) автоматы
Главные особенности этих устройств — большие размеры, открытое негерметичное исполнение и повышенная номинальная мощность в сравнении с мини моделями. Силовые автоматы широко используются не только для защиты электрических сетей и агрегатов, но и для их включения и выключения.
Воздушный выключатель-разъединительТакие выключатели устанавливаются на промышленных распределительных щитах для питания мощных установок на десятки киловатт. Их номиналы достигают значений в 400 А и выше.
к содержанию ↑Закрытые выключатели
Рассчитаны на повышенную мощность. Применяются для защиты силовых потребителей. Приборы данного класса обладают закрытым герметичным исполнением и сравнительно малыми габаритами. Пригодны в сетях до 3,2 кА и отключаются при КЗ до 35 кА.
Достоинство закрытых устройств защиты заключается в их герметичности. Это свойство допускает их применение в экстремальных условиях тропического климата.
к содержанию ↑Устройства защитного отключения
В большинстве случаев встречаются в бытовых электросетях. Используются для защиты квартирной проводки от повреждения изоляции, а жильцов от опасного прикосновения к токоведущим частям.
к содержанию ↑УЗО не предназначено для защиты кабелей от коротких замыканий. Вместо этого оно сравнивает токи, протекающие в фазном и нулевом проводах. Если разница превышает определенное значение, значит, где-то нарушена изоляция или человек коснулся фазного провода. В таком случае электропитание квартиры аварийно отключается.
Дифференциальный автоматический выключатель
Гибридное устройство, обладающее свойствами обычного автомата и полноценного УЗО. Диф автомат одновременно используется для защиты проводки от токов утечки и перегрузок. Такие функциональные возможности позволяют установить в щит вместо двух отдельных устройств защиты одно общее. В результате проводка упрощается и занимает меньше пространства.
Трехфазный дифавтоматк содержанию ↑Количество полюсов
Бытовым электроприборам для работы необходимо однофазное питание. Достаточно фазного и нулевого провода. Мощные промышленные потребители (станки, печи) работают от трехфазной электросети. Им необходимы 4 провода: 3 фазы и 1 нулевой.
По этой причине и автоматические выключатели производятся в различном форм-факторе. Модели на 1 полюс устанавливают для защиты отдельных однофазных линий. На 2 применяются в качестве вводного устройства защиты квартирных электрощитов. Трехполюсные используются как силовые выключатели в трехфазных сетях. А четырехполюсные — это те же автоматы на 3 полюса, но они имеют дополнительный (4-й) модуль для нулевого провода.
к содержанию ↑Дополнительная информация. Если под рукой нет двухполюсного автомата, допустимо собрать его из 2 однополюсных. Устройства должны обладать одинаковыми временными и нагрузочными характеристиками. Аналогичным способом собираются выключатели на 3 и 4 полюса.
Выбор провода и автомата по току
Главный критерий выбора проводки и выключателя для защиты — это максимальный допустимый ток в линии. Он определяется поперечным сечением жилы питающего кабеля.
Для медного провода сечением 6 кв. мм длительный допустимый ток равен 46 А. Автоматический выключатель для защиты такой линии выбирается на меньший номинал. Например, 32 или 40 А. Если установить автомат на больший ток, то скорее сгорят провода, чем сработает защита. Поэтому устройство защиты подбирается на меньший ампераж, чем способна выдержать линия.
Другие распространенные номиналы автоматических выключателей по току указаны в таблице.
Сечение провода, кв. мм | Наибольший допустимый ток, А | Ток автоматического выключателя, А |
---|---|---|
1,5 | 19 | 10-16 |
2,5 | 27 | 16-20 |
4 | 38 | 25-32 |
6 | 46 | 32-40 |
10 | 70 | 50-63 |
Номинал автомата защиты — это самое важное, что учитывается при его подборе. Если поставить устройство на слишком малый ток, то оно будет постоянно выключаться без перегрузок проводки. Если на слишком большой, то отключится уже после того, как на проводах обгорит изоляция.
Номинал выключателя указан в его маркировке (C25). Его значение подбирается из расчета на 1-2 порядка меньше, чем предельный допустимый ампераж в линии. Это правило свойственно и для других защитных устройств (УЗО, дифференциальный автомат).
Номиналы автоматических выключателей: ток отключения и виды расцепителей
Маркировка автоматических выключателей. Типы, характеристики и назначение автоматических выключателей
По сравнению с обычными выключателями автоматические размещаются в распределительных шкафах и предназначены для защиты электропроводки от коротких замыканий и перегрузок при скачках напряжения. Маркировка автоматических выключателей, нанесенная на корпус, содержит их основные характеристики. По ним можно получить полное представление о приборе.
Существует много видов автоматов, к примеру, старого типа — АЕ20ХХХ.
Например, для автомата АЕ2044 маркировка расшифровывается так: 20 — разработка, 4 — 63 А, 4 — однополюсный с тепловым и электромагнитным расцепителем. Устройства отличаются по характерному черному цвету карболитового корпуса.
Схема маркировки автоматов стандартизована. Ее главной целью является наиболее понятно донести до сведения пользователей основные параметры устройства.
Маркировка автоматических выключателей читается на корпусе сверху вниз.
- Изготовитель или товарный знак — Schneider, ABB, IEK, EKF.
- Номер серии или каталога (серии S200У, Sh300 компании ABB).
- Время-токовая характеристика (А, В, С) и номинал в амперах (Iном.).
- Номинальное напряжение.
- Предельно допустимые величины токов отключения при к. з.
- Класс токоограничения.
- Артикул производителя, по которому можно найти данный тип автомата по каталогу.
На картинке ниже показано, как производится маркировка автоматических выключателей ABB и Schneider.
Кнопка размыкания маркируется или обозначается красным цветом. Если она всего одна и выполнена нажимной, то вдавленное положение означает, что цепь замкнута.
Маркировка автоматических выключателей у основных производителей содержит QR-коды, где отражается вся информация о модели. Их наличие является своеобразной гарантией качества.
Влияние среды
- Диапазон температур для обычных моделей находится в пределах от -5 °С до +40 °С. Для работы за этими пределами выпускаются специальные модели.
- Допускается работа аппаратов при относительной влажности до 50% при 40 °С. Со снижением температуры допустимая влажность увеличивается (до 90% при 20 °С).
Типы автоматов
Автоматы подбираются в зависимости от схемы электросети.
1. Однополюсный автомат
Устройства используются в однофазных сетях. Фаза подключается к верхней клемме, а нагрузка — к нижней. Подключение аппарата производится в разрыв фазного провода с целью отключения питания от нагрузки при аварийной ситуации.
2. Двухполюсный автомат
Конструктивно устройство является блоком из двух однополюсников, соединенных рычажком. Блокировка между механизмами отключения выполнена таким образом, чтобы фаза отключалась раньше нуля (по правилам ПУЭ).
3. Трехполюсный автомат
Устройство служит для одновременного отключения питания трехфазной сети в случае аварии. Трехполюсник совмещает в себе 3 однополюсника с настройкой на одновременное срабатывание. Электромагнитный и тепловой расцепители выполняются отдельно на каждый контур.
Автоматический выключатель: характеристики
Автоматы могут иметь разные время-токовые характеристики:
а) зависимую от тока;
б) независимую от тока;
в) двухступенчатую;
г) трехступенчатую.
На корпусах большинства автоматов можно увидеть заглавные латинские буквы B, C, D. Маркировка автоматических выключателей B, C, D обозначает характеристику, отражающую зависимость времени срабатывания автомата от отношения K = I/Iном.
- B — тепловая защита срабатывает через 4-5 с при превышении номинала в 3 раза, а электромагнитная — через 0,015 с. Устройства предназначены для нагрузок с небольшими значениями пусковых токов, в частности для освещения.
- C — самая распространенная характеристика автоматов, защищающих электроустановки с умеренными пусковыми токами.
- D — автоматы для нагрузки с большими токами пуска.
Особенность время-токовой характеристики заключается в том, что при одинаковых номиналах автоматов типов B, C и D их отключения будут происходить при разных превышениях тока.
Другие типы автоматов
- MA — без теплового расцепителя. Если в цепи установлено токовое реле, достаточно установить автоматический выключатель только с защитой от короткого замыкания.
- A — тепловой расцепитель срабатывает при превышении Iном. в 1,3 раза. При этом время отключения может составить 1 час. Если номинал превышен в 2 раза и более, срабатывает токовый расцепитель через 0,05 с. В случае несрабатывания этой защиты через 20-30 с действует защита по перегреву. Автомат с характеристикой А применяется для защиты электроники. Здесь также применяются устройства с характеристикой Z.
Критерии выбора автоматов
- Iном.— превышение которого приводит к к срабатыванию защиты от перегрузки. Номинал подбирают по допустимому максимальному току проводки, а затем уменьшают его на 10-15 %, выбирая его из стандартного ряда.
- Ток срабатывания. Класс коммутации автоматического выключателя подбирается в зависимости от типа нагрузки. Для бытовых целей наиболее распространена характеристика С.
- Селективность — свойство избирательного отключения. Автоматы выбираются по номинальному току, чтобы в первую очередь срабатывали устройства на стороне нагрузки. В первую очередь отключается защита в местах, где происходят короткие замыкания или перегружена сеть. Временная селективность подбирается таким образом, чтобы время срабатывания было больше у автомата, расположенного ближе к источнику питания.
- Количество полюсов. На трехфазный ввод подключается автомат с четырьмя полюсами, а на однофазный — с одним или двумя. Освещение и бытовая техника работают на однополюсниках. Если в доме есть электрический котел или трехфазный электродвигатель, для них применяются трехполюсные автоматы.
Другие параметры
Когда приобретается автоматический выключатель, характеристики должны выбираться в соответствии с условиями эксплуатации и подключения. Каждый автомат рассчитан на определенное количество циклов срабатывания. Как выключатель нагрузки его применять не рекомендуется. Количество автоматов подбирается по необходимости. Обязательно устанавливается вводной, а после него — на линии освещения, розеток и отдельно к мощным потребителям. Способы крепления у разных моделей могут отличаться. Поэтому выбираются устройства, аналогичные установленным в шкафу.
Заключение
Маркировка автоматических выключателей требуется для их выбора в соответствии с конкретными потребностями. Их характеристики прямо связаны с сечением проводки и типами нагрузки. При коротких замыканиях в первую очередь происходит срабатывание электромагнитных расцепителей, при длительных перегрузках — тепловая защита.
Как сделать электрические машины
Доступно для загрузки @ http://www.christianhomeschoolhub.com/homeschool-treasures.htm
- 1. Как сделать электрические машины
2. [Pg 1] КАК ИЗГОТОВИТЬ электрические машины . Содержит полные инструкции по изготовлению электрических машин, индукционных катушек, динамо-машин и многих новых игрушек, работающих на электричестве. Р. А. Р. БЕННЕТТ. ПОЛНОСТЬЮ ИЛЛЮСТРАЦИЯ. НЬЮ-ЙОРК ФРАНК ТУЗИ, Издатель 24 Юнион-сквер [стр. 2] Вступил в здание согласно Акту Конгресса в 1900 году Фрэнком Тузи в Офис Библиотекаря Конгресса в Вашингтоне, округ Колумбия.C. [Pg 3] 3. Как делать электрические машины. Как сделать простую электрическую машину. Я предлагаю описать способ изготовления электрической машины небольших размеров, но способной проводить все эксперименты, которые могут потребоваться от нее. Рис. 1. Задняя часть резины, показывающая положение отверстия. В качестве подставки для станка возьмите кусок дерева (сделайте сделку, но лучше красного дерева) длиной 14 дюймов, шириной 8 дюймов и толщиной. К его нижней части прикрепите еще два куска того же дерева, шириной 1 дюйм, длиной 8 дюймов и толщиной дюйма на противоположных концах, так, чтобы края были на одном уровне с доской.Это составляет нашу подставку, на которой мы приступаем к установке машины. Возьмите другой кусок того же дерева, 7 дюймов в длину, 2 дюйма в ширину и толщину в дюйм, и надежно закрепите его четырьмя винтами на концах к основной плате на расстоянии полдюйма от одного конца его длины и в центре. его широта. Теперь возьмем два куска дерева длиной 14 дюймов, шириной 2 дюйма и толщиной дюйма и прикрепим их [Pg 4] прямо к противоположным сторонам в центре куска, только что прикрепленного к доске. Они должны быть очень прочно прикреплены к ней несколькими винтами, так как при работе машины они должны выдерживать серьезные нагрузки.4. Пластина P. R R R R Накладки. Рис. 2. Схема, показывающая положение пластины и резины. Если ридер сможет соединить концы с поперечной доской, они будут удерживаться намного прочнее. Сверху этих частей другой кусок дерева, 3 дюйма квадрат на дюйм толщиной, прикреплен винтами к вертикальным частям, чтобы все прочно удерживать вместе. Рис. 3. Схема проводника в разрезе. Каркас машины готов, и мы должны предоставить стеклянную пластину, из которой будет производиться электричество.Поскольку мы не можем сделать это, мы должны обратиться за этим к электрику. Это 10 дюймов в диаметре. Если изготовитель хорошо разбирается в латуни и имеет приспособления для работы с ней в малых масштабах, он может изготовить ось самостоятельно, взяв кусок латунного стержня диаметром 5 дюймов и длиной 3 дюйма и закрепив стекло. тарелка в центре. Это можно сделать, установив две круглые заглушки из латуни диаметром полтора дюйма (сторона которых, следующая за стеклом, должна быть покрыта тканью, чтобы предотвратить растрескивание стекла), и закрепив одну с помощью припоя или иным способом с одной стороны. другой стороны пластины, при этом другая сторона предназначена для плотного завинчивания с другой стороны за счет того, что латунь превращается в винт, а центральное отверстие крышки выполнено с фланцем, подходящим для нее.Если читатель не понимает этого, он должен довольствоваться менее сложной деревянной осью вместо латуни и двумя деревянными колпачками, которые можно надежно прикрепить к оси и приклеить к противоположным сторонам стеклянной пластины с помощью эластичного клея Prouts, который можно купить у любого мастера. Если это используется, необходимо осторожно нагреть стекло, чтобы клей не стал слишком мягким и не удерживал его при повороте за ручку. Чтобы повернуть ось, она должна быть снабжена деревянной ручкой, в случае деревянной оси, или, в случае латунной, ручкой, сделанной путем поворота выступающего конца оси в винт и присоединения к это кусок плоской латуни размером три с половиной дюйма на полдюйма на одну восьмую дюйма, этот последний кусок имеет другой кусок латунного стержня длиной три с половиной дюйма, прикрепленный к другому концу, на котором деревянная ручка фиксируется (колпачком на конце стержня) так, чтобы свободно вращаться.Рис. 4. Форма латунного стержня для сбора электроэнергии. Установив стеклянную пластину таким образом, мы должны обратить внимание на каучуки, которые вырабатывают электричество на пластине. Чтобы сделать их, возьмите четыре куска дерева размером 3 дюйма на 2 дюйма на дюйм, с одной стороны прикрепите куски толстой фланели (которая может быть почти дюймовой толщиной) того же размера и покройте их черным шелком. слегка приклеивая его к дереву, чтобы с одной стороны образовалась толстая подушка. Эти четыре подушки необходимо закрепить так, чтобы они плотно прижимались к стеклянной пластине при ее повороте.Это можно сделать, прикрепив их сзади винтами к вертикальным частям, поддерживающим пластину, или приклеив четыре небольших деревянных бруска толщиной около дюйма и квадратной формы к внутренней стороне опор. [Стр. 6] затем прорежьте четыре отверстия в их спинах, чтобы они поместились в эти куски дерева, по которым они скользят, когда кладутся на бок стекла, и, таким образом, надежно удерживаются на месте. На рис. 1 показано расположение отверстий на обратной стороне резинок. Последний вариант лучше всего подходит для закрепления каучуков, так как позволяет снимать их в любой момент для нагревания (очень важный момент) или намазывания на них свежей амальгамы.На рис. 2 показано положение пластины и резины на своих местах. 6. R R Каучуки. Рис. 5. Секционная диаграмма, показывающая положение коллекторов и пластины. Теперь у нас есть средства для приобретения электроэнергии, но метод ее сбора еще не указан. Для этого нужно сформировать проводник, вырезав кусок дерева по форме, показанной на рис. 3. Он должен быть примерно 6 дюймов от конца до конца и должен быть тщательно скруглен, чтобы на нем не оставалось выступов. Затем его необходимо осторожно накрыть фольгой (которую можно купить в аптеке), приклеивая фольгу как можно более гладко.На конце этого проводника должен быть закреплен кусок латунного стержня [Pg 7], имеющий форму, показанную на рис. 4. Потребуется кусок длиной около 12 дюймов. Он должен быть согнут на концах, чтобы при установке проводника на подставку, состоящую из куска стеклянного стержня высотой 6 дюймов, прикрепленного к центру подставки (то есть на 5 дюймов от конца, противоположного тому, на котором опоры), стеклянная пластина вращается между двумя поверхностями латунного стержня. Рис. 5 поясняет устройство, которое довольно сложно описать.Стеклянный стержень должен быть около 7 дюймов в длину, чтобы можно было вставить полдюйма в отверстие в центре проводника, который, таким образом, поддерживается на высоте 6 дюймов от подставки. 7. Рис. 6. Машина по завершении. Теперь осталось только прикрепить несколько небольших отрезков латунной [Pg 8] проволоки длиной около четверти дюйма, заостренно подпиленных, к сторонам стержня, ближайшим к стеклянной пластине, как показано на рис. 6, так, чтобы пластина вращается между двойным рядом точек, что можно сделать с помощью припоя, и машина готова.Проводник можно дополнительно улучшить, вставив на противоположный конец небольшой кусок латунного стержня высотой два с половиной дюйма, увенчанный латунным шариком, который может быть полезен в некоторых экспериментах. Необходимо следить за тем, чтобы фольга проводника перекрывала латунный стержень с обоих концов и, таким образом, образовывала металлическое соединение. Если этого не сделать, проводник не будет достаточно заряжен. Если провод можно сделать из латуни, он будет работать еще лучше, так как металлическое соединение будет застраховано. Проводник может быть прикреплен к стеклянному стержню, на котором он поддерживается эластичным клеем Prouts или другим цементом, при этом отверстие делается в центре дна проводника, а другое отверстие в стойке машины для противоположных концов. стеклянный стержень.Когда машина построена, будет полезно сказать несколько слов о том, как с ней работать. Прежде всего, необходимы тепло и сухость. Если воздух в комнате влажный, получить какой-либо результат будет практически невозможно. Перед началом работы стеклянную пластину необходимо тщательно прогреть, стараясь не растрескать ее, поставив перед хорошим огнем торцом. Шелковый носовой платок — полезное дополнение к машине. 8. Стеклянную пластину необходимо протереть, не загрязняя ее, а также протереть стеклянную опору проводника, при этом носовой платок должен быть очень горячим.Каучуки необходимо снять (если они сконструированы так, чтобы их можно было двигать, как описано), и поместить их перед огнем, пока они не станут достаточно горячими. Их сила может быть значительно увеличена, если покрыть их амальгамой, которая продается в магазинах электротехники, но гораздо лучший план — накрыть подушки фольгой, которую можно наклеить прямо вокруг резины и на спину. Это нужно будет периодически обновлять, поскольку пластина при точении изнашивается. Теперь, когда резина достаточно горячая, а все стекла машины сухие и горячие (это необходимо, потому что, если они влажные, электричество уйдет без какого-либо эффекта), резинки укладываются на свои места с каждой стороны. стекла, и при повороте ручки (что будет легче, если машина будет надежно закреплена на столе) и приближении поворотного кулака к проводнику, из проводника будет излучаться последовательность ярких искр.Если этого не происходит, либо стекло, либо какая-то часть машины влажные, либо машина собрана неправильно, и ее необходимо осмотреть, чтобы определить неисправность. Машина описанного размера должна давать искру длиной в дюйм при правильной работе. На этой машине можно проводить большое количество экспериментов с приборами, которые можно сделать дома. Я даю заключительную иллюстрацию (рис. 6), чтобы показать, как машина выглядит в собранном виде. Как сделать индукционную катушку. 9. Для большинства мальчиков электричество предлагает множество развлечений, и, поскольку я недавно сконструировал индукционную катушку из дешевых и легко доступных материалов, я думаю, что принесу пользу многим читателям, если дам им краткое описание того, как это было. выполнено, так что, если они придерживаются единомышленников, они могут действовать таким же образом.Индукционные катушки можно использовать в медицинских и научных целях, а также для развлечения, так что в их объем входит много работы. An in
Применения машин постоянного тока — двигатели и генераторы
В современном мире электрическая энергия вырабатывается в больших количествах в форме переменного тока. Следовательно, использование машин постоянного тока, то есть генераторов и двигателей постоянного тока, очень ограничено. В основном они используются для возбуждения генераторов переменного тока малой и средней мощности. Промышленные Применения машин постоянного тока находятся в электролитических процессах, процессах сварки и приводах двигателей с регулируемой скоростью.
В комплекте:
В настоящее время сначала вырабатывается переменный ток, а затем он преобразуется в постоянный ток выпрямителями. Таким образом, генератор постоянного тока обычно подавляется выпрямленным источником переменного тока для многих приложений.
Двигатели постоянного тока очень часто используются в качестве приводов с регулируемой скоростью и в приложениях, где происходят сильные колебания крутящего момента.
Применение двигателей постоянного тока
Ниже приведены основные области применения трех типов двигателей постоянного тока.
Моторы серииДвигатели постоянного тока этой серии используются там, где требуется высокий пусковой момент и возможны изменения скорости. Например — моторы серии используются в тяговых системах, кранах, воздушных компрессорах, пылесосах, швейных машинах и т. Д.
Параллельные двигатели
Параллельные двигатели используются там, где требуется постоянная скорость и нетяжелые условия запуска. Шунтирующие двигатели постоянного тока применяются в токарных станках, центробежных насосах, вентиляторах, нагнетателях, конвейерах, лифтах, ткацких станках, прядильных машинах и т. Д.
Составные двигатели
Составные двигатели используются там, где требуется более высокий пусковой момент и относительно постоянная скорость. Примеры использования составных двигателей в прессах, ножницах, конвейерах, лифтах, прокатных станах, тяжелых проектировщиках и т. Д.
Небольшие машины постоянного тока, номинальные значения которых выражены в долях киловатт, в основном используются в качестве устройства управления, например, в техногенераторах для измерения скорости и в серводвигателях для позиционирования и отслеживания.
Применение генераторов постоянного тока
Применения различных типов генераторов постоянного тока следующие: —
Генераторы постоянного тока с раздельным возбуждением
- Генераторы постоянного тока с отдельным возбуждением используются в лабораториях для испытаний, так как они имеют широкий диапазон выходного напряжения.
- Используется как источник питания двигателей постоянного тока.
Шунтирующие генераторы
- Генераторы постоянного тока с параллельной обмоткой используются для освещения.
- Используется для зарядки аккумулятора.
- Обеспечение возбуждения генераторов переменного тока.
- Генераторы серии
- с обмоткой постоянного тока используются в локомотивах постоянного тока для рекуперативного торможения для обеспечения тока возбуждения поля.
- Используется как усилитель в торговых сетях.
- Кумулятивные генераторы с избыточным составом используются в освещении и в системах электроснабжения.
- Генераторы плоского компаунда используются в офисах, гостиницах, домах, школах и т. Д.
- Генераторы с дифференциальной композицией используются в основном для дуговой сварки.
Это все о применении машин постоянного тока.
Электрические машины и их применение, Том 1
перейти к содержанию- О Эльзевире
- О нас
- Elsevier Connect
- Карьера
- Продукты и решения
- Решения НИОКР
- Клинические решения
- Исследовательские платформы
Электрические машины Объективные вопросы и ответы
Электрические машины Объективные вопросы и ответы
Q.1 Две обмотки трансформатора:
(A) с проводящим соединением. (B) индуктивно связаны. (C) вообще не связаны. (D) электрически связаны.
Q.2 Синхронный двигатель с явнополюсным двигателем работает без нагрузки. Его ток возбуждения отключен. Мотор будет
(A) остановился.
(B) продолжают работать с синхронной скоростью.
(C) продолжает работать со скоростью, немного превышающей синхронную.
(D) продолжает работать со скоростью, немного меньшей, чем синхронная скорость.
Q.3 Постоянный ток серийный двигатель всегда должен запускаться с нагрузкой, потому что
(A) без нагрузки он будет вращаться с опасно высокой скоростью.
(B) он не запустится.
(C) он не будет развивать высокий пусковой крутящий момент.
(D) все верно.
Q.4 Частота тока ротора в 3-фазном, 50 Гц, 4-полюсном асинхронном двигателе при полной скорости нагрузки составляет около
(А) 50 Гц. (B) 20 Гц. (C) 2 Гц. (D) Ноль.
Q.5 В шаговом двигателе угловое перемещение
(A) можно точно контролировать.
(B) он не может быть легко подключен к контроллеру на базе микрокомпьютера.
(C) угловое смещение невозможно точно контролировать.
(D) не может использоваться для позиционирования рабочих столов и инструментов на станках с ЧПУ.
Q.6 Коэффициент мощности асинхронного двигателя с короткозамкнутым ротором составляет
(A) низкий только при небольшой нагрузке.
(B) низкий только при большой нагрузке.
(C) низкий как при легкой, так и при большой нагрузке.
(D) низкий только при номинальной нагрузке.
Q.7 Напряжение генерации обычно
(A) между 11 кВ и 33 кВ.
(B) между 132 кВ и 400 кВ.
(C) между 400 кВ и 700 кВ.
(D) Ничего из вышеперечисленного.
Q.8 Когда синхронный двигатель работает с синхронной скоростью, обмотка демпфера производит
(А) демпфирующий момент.
(B) вихретоковый момент.
(C) крутящий момент, поддерживающий развиваемый крутящий момент.
(D) без крутящего момента.
Q.9 Если первичная обмотка трансформатора питается от источника прямоугольного напряжения, его выходное напряжение будет
(A) Прямоугольная волна.(B) Синусоидальная волна. (C) Треугольная волна. (D) Пульсовая волна.
Q.10 В постоянном токе серийный двигатель развиваемый электромагнитный момент пропорционален
(А) Я. (B) Ia2. (C) 1 / Ia (D) I1 / Ia2
Q.11 ЭДС, наведенная в первичной обмотке трансформатора
(A) находится в фазе с потоком.
(B) отстает от потока на 90 градусов.
(C) опережает поток на 90 градусов.
(D) находится в фазе, противоположной фазе потока.
Q.12 Относительная скорость между магнитными полями статора и ротора в установившемся режиме равна нулю для
(А) машина постоянного тока.
(B) Трехфазная индукционная машина.
(С) синхронная машина.
(D) однофазная индукционная машина.
Q.13 Ток от статора генератора переменного тока передается во внешнюю цепь нагрузки через
Контактные кольца(A). (B) сегменты коммутатора. (C) твердые связки. (D) угольные щетки.
Q.14 Двигатель, который может удобно работать как с отстающим, так и с ведущим коэффициентом мощности, — это
Асинхронный двигатель с короткозамкнутым ротором(A). (B) асинхронный двигатель с фазным ротором (C) синхронный двигатель. (D) Параллельный двигатель постоянного тока.
Q.15 Двигатель с гистерезисом
(A) не самозапускающийся двигатель. (B) — двигатель с постоянной скоростью. (C) требует возбуждения постоянного тока. (D) не может работать с обратной скоростью.
Q.16 Наиболее подходящий серводвигатель для приложений с низким энергопотреблением —
(A) двигатель постоянного тока.(B) параллельный двигатель постоянного тока. (C) двухфазный асинхронный двигатель переменного тока. (D) последовательный двигатель переменного тока.
Q.17 Размер жилы, используемой в силовых кабелях, зависит от
(А) рабочее напряжение. (B) коэффициент мощности. (C) переносимый ток. (D) тип используемой изоляции.
Q.18 Из следующих методов нагрева не зависит от частоты питания
(A) электродуговый нагрев (B) индукционный нагрев (C) электрический резистивный нагрев (D) диэлектрический нагрев
Q.19 Потолочный вентилятор использует
(А), двухфазный двигатель.
(B) конденсатор пусковой и конденсаторный двигатель.
(С) универсальный мотор.
(D) конденсаторный пусковой двигатель.
Q.20 Шаговый двигатель —
(А) двигатель постоянного тока. (B) однофазный двигатель переменного тока. (C) многофазный двигатель. (D) двухфазный двигатель.
Q.21 В миксере-измельчителе используется приводной двигатель
(А) двигатель постоянного тока. (B) асинхронный двигатель. (C) синхронный двигатель. (D) универсальный двигатель.
Q.22 В однофазном асинхронном двигателе с конденсаторным пуском конденсатор подключен
(А) последовательно с основной обмоткой.
(B) последовательно со вспомогательной обмоткой.
(C) последовательно с обеими обмотками.
(D) параллельно вспомогательной обмотке.
Q.23 У синхронизатора
(A) трехфазная обмотка на роторе и однофазная обмотка на статоре.
(B) трехфазная обмотка на статоре и коллекторная обмотка на роторе.
(C) трехфазная обмотка на статоре и однофазная обмотка на роторе.
(D) однофазная обмотка на статоре и коллекторная обмотка на роторе.
Q24 По мере увеличения напряжения передачи объем проводника
(A) увеличивается. (B) не меняется. (C) уменьшается. (D) увеличивается пропорционально.
Q.25 Коммутатор в постоянном токе станок
(A) Снижает потери мощности в якоре.
(B) Снижает потери мощности в цепи возбуждения.
(C) Преобразует наведенное переменное напряжение якоря в постоянное напряжение.
(D) Не требуется.
ОТВЕТЫ
Электрические машины
Q.1 Две обмотки трансформатора
Ответ: B
Q.2 Синхронный двигатель с явнополюсным двигателем работает без нагрузки. Его ток возбуждения отключен. Мотор будет
Ответ: B
Q.3 Постоянный ток серийный двигатель всегда должен запускаться с нагрузкой, потому что
Ответ: A
Q.4 Частота тока ротора в 3-фазном, 50 Гц, 4-полюсном асинхронном двигателе при полной скорости нагрузки составляет около
.Ответ: C
Q.5 В шаговом двигателе угловое перемещение
Ответ: A
Q.6 Коэффициент мощности асинхронного двигателя с короткозамкнутым ротором составляет
Ответ: A
Q.7 Напряжение генерации обычно
Ответ: A
Q.8 Когда синхронный двигатель работает с синхронной скоростью, обмотка демпфера производит
Ответ: D
Q.9 Если первичная обмотка трансформатора питается от источника прямоугольного напряжения, его выходное напряжение будет
.Ответ: A
Q.10 В постоянном токе серийный двигатель развиваемый электромагнитный крутящий момент пропорционален
Ответ: B
Q.11 ЭДС, индуцированная в первичной обмотке трансформатора
Ответ: C
Q.12 Относительная скорость между магнитными полями статора и ротора в установившемся режиме работы равна нулю для
Ответ: все варианты верны
Q.13 Ток от статора генератора переменного тока выводится во внешнюю цепь нагрузки через
.Ответ: C
Q.14 Двигатель, который может удобно работать как с отстающим, так и с ведущим коэффициентом мощности, — это
Ответ: C
Q.15 Двигатель с гистерезисом
Ответ: B
Q.16 Наиболее подходящий серводвигатель для систем с низким энергопотреблением —
Ответ: B
Q.17 Размер жилы, используемой в силовых кабелях, зависит от
Ответ: C
Q.18 Из следующих методов нагрева не зависит от частоты сети
Ответ: C
Q.19 Потолочный вентилятор использует
Ответ: D, Пояснение: Для задания пускового момента и поддержания скорости.
Q.20 Шаговый двигатель —
Ответ: D
Q.21 В миксере-измельчителе используется приводной двигатель
.Ответ: D
Q.22 В однофазном асинхронном двигателе с конденсаторным пуском конденсатор подключен
Ответ: B, Пояснение: Для самозапуска однофазного двигателя. Разделяем фазы на 90 градусов. Следовательно, двигатель ведет себя как двухфазный двигатель.
Q.23 Синхро имеет
Ответ: C, Пояснение: Базовый блок синхронизации, называемый синхронным передатчиком. По конструкции он аналогичен трехфазному генератору переменного тока.
Q24 По мере увеличения напряжения передачи объем проводника
Ответ: C, Пояснение: Уменьшается из-за скин-эффекта.
Q.25 Коммутатор в постоянном токе. станок
Ответ: C, Пояснение: Как следует из названия, он преобразует переменный ток в постоянный.
Электрические машины 1 — Учебные материалы EM1
Все время популярные учебные материалы
Тип: Примечание
Рейтинг: 4
Примечания для электрической машины 1 — EM1 от проверенного писателя
От проверенного писателя147.2K ViewsType: NoteRating: 4Handwritten220 Pages8 TopicsBPUT
Notes for Electrical Machine 1 — EM1 by Verified Writer
Type: Note
Rating: 4
Note for Electrical Machines 1 — EM1 By Bibhudatta Paikaray
By Bibhudat 9. Профессор на100,6 тыс. Просмотров Тип: Примечание Рейтинг: 4Рукописные 66 страниц5 ТемBPUT
Примечания для электрической машины 1 — EM1 от Бибхудатты Пайкарай
Тип: Примечание
Рейтинг: 4
Авинаш Кумар Авинав
Студент
39.0K ПросмотровТип: ПримечаниеРейтинг: 4Рукописные91 страница8 темMNNIT
Примечание для электрической машины 1 — EM1
Тип: Note
Рейтинг: 4
Примечание для электрических машин 1 — EM1 По балакришне нандигам
По балакришне 30.2Кандигам просмотров4105 Pages10 Темы
Примечания для электрических машин 1 — EM1 0
Тип: Note
Рейтинг: 4
Примечания для электрических машин 1 — EM1 Калидатта Паттнаик
Калидатта ПаттнаикAsst prof At
25.1000 просмотров Тип: Примечание Рейтинг: 4 Рукописные 155 страниц 13 темBPUT
Примечания для электрической машины 1 — EM1 от Kalidatta Pattnaik
Тип: Примечание
Рейтинг: 3
Примечания для электрической машины 1 — EM1 от Рану Сингх
Рану Сингх 9000 просмотров : NoteRating: 3Handwritten84 Pages4 TopicsNotes for Electrical Machine 1 — EM1 by Ranu Singh
Type: Note
Rating: 4
Note for Electrical Machines 1 — EM1 by Suman Kumar Acharya
By Suman Kumar Acharya AtAssistant Professor
18.1K просмотров Тип: Примечание Рейтинг: 4 Написано вручную 148 страниц5 ТемBPUT
Примечание для электрических машин 1 — EM1
Тип: Note
Рейтинг: 4
Примечание для электрических машин 1 — EM1 Автор JNTU Heroes
Автор JNTU HeroesСтудент
ViewsType: NoteRating: 475 Pages7 TopicsJNTUACEP
Note for Electrical Machine 1 — EM1
Type: PYQ
Rating: 4
Previous Year Exam Questions of Electrical Machines 1 of bput — EM1 by Verified Writer
By Verified Writer15.2K просмотров Тип: PYQ Рейтинг: 43-й семестр — 2017BPUT
Вопросы об электрических машинах за предыдущий год 1 — EM1 от BPUT — bput, B.Tech, EE, 2017, 3-й семестр
Тип: PYQ Solution
Рейтинг: 3
Решение для Вопросы к экзамену за предыдущий год для электрических машин 1 — EM1 от BPUT, Нараян Сетхи,
, Нараян Сетхи,, 11,8 тыс. Просмотров Тип: PYQ Solution Рейтинг: 3Рукописный 3 семестр — 2017BPUT
undefined
Тип: PYQ
Рейтинг: 4
Вопросы по электричеству: 4 для Машина 1 — EM1 — BPUT 2016, 3-й семестр, Сибананда Ачари Проверено писателем10.5K просмотров Тип: PYQ Рейтинг: 43-й семестр — 2016BPUT
Вопросы по экзамену за предыдущий год pyq для электрических машин 1 — EM1 — BPUT, 2016 3-й семестр, Сибананда Ачари
Тип: Примечание
Рейтинг: 4
Примечание для электрических машин 1 — EM1 Автор Kalidatta Pattnaik
Автор Kalidatta PattnaikAsst prof At
8,8K просмотров Тип: Примечание Рейтинг: 4Рукописные 32 страницы3 темы BPUT
Примечания для электрической машины 1 — EM1 от Kalidatta Pattnaik
Тип: Примечание
Тип: Примечание
Тип: Примечание
— EM1 от MD WESH KARNI От MD WESH KARNI
Студент по телефону
8.5K просмотров Тип: Примечание Рейтинг: 385 страниц12 Тем VSSUT
Примечание для электрической машины 1 — EM1
Тип: Note
Рейтинг: 4
Примечание для электрических машин 1 — EM1 Автор Krishan Meena
By Krishan MeenaСтудент 9.
7 Виды Тип: Примечание Рейтинг: 4 Рукописные 145 страниц 3 Темы BPUT
Примечания для электрических машин 1 — EM1 0
Тип: Практические
Рейтинг: 3
Лабораторные руководства для электрических машин 1 — EM1 Автор: Нихар Ранджан Роут
Автор: NIhar Ranjan At Developer 90007.4K ViewsType: PracticalRating: 387 Pages12 Topics
Lab Manual for Electrical Machine 1 — EM1
Type: Note
Rating: 2
Note for Electrical Machines 1 — EM1 By Dr Pradeep Kumar Mohanty
By Dr Pradeep Kumar MohantyProfessor At
6,7K просмотров Тип: Примечание Рейтинг: 2155 страниц16 ТемыITER
Примечание для электрических машин 1 — EM1
- 1
- 2
- 3
- 4
- 5
- » 9000 Машины — Основы — AC Generation
Почему три фазы?
В начале страницы мы предположили, что катушки соединены по трем фазам.Часто задают вопрос, почему трое, почему не 2, 4, 5 или любой другой nunber. Следует учитывать ряд факторов. В первом случае третьи гармоники являются наиболее значимыми гармониками в нечетном ряду Фурье. (например, если у вас есть вращающаяся квадратная волна плотности потока), и находятся в фазе друг с другом в трехфазной системе. Следовательно, в системе с третьей гармоникой, присутствующей в фазных напряжениях, отсутствует линейная составляющая третьей гармоники. Другая причина — практичность изготовления генераторов.В этом можно убедиться, рассмотрев два крайних примера
Много катушек — много фаз
Если есть \ (N \) катушки, все способные пропускать равный ток, \ (I \), максимальная доступная мощность доступна в фазовой машине \ (N_p \) с \ (N_p = N \). В этом случае максимальная доступная мощность определяется как
.\ [ P_ {max} = N_p E I \]
К сожалению, чтобы получить доступ к этой мощности, каждая фаза (каждая катушка) должна быть подключена к нагрузке с помощью собственной линии передачи.Это неприемлемо дорого для системы передачи и распределения.
Много катушек — одна фаза
В качестве альтернативы все катушки могут быть соединены вместе. последовательно, чтобы сформировать однофазное напряжение. Если все катушки соединены последовательно общее доступное напряжение определяется векторным суммированием напряжений отдельных катушек. Фазовый угол между отдельными напряжениями равен
.\ [ \ gamma = \ frac {\ pi} {N} \]
и используя несколько неясную идентичность\ [ \ sum_ {k = 0} ^ {N-1} \ cos \ left (A + kB \ right) = \ frac {\ sin \ frac {NB} {2}} {\ sin \ frac {B} {2} } \ cos \ left (A + \ frac {NB} {2} \ right) \]
мы можем написать\ [ \ begin {выровнено} e_ {series} & = \ hat {E} \ sum_ {k = 0} ^ {N-1} \ cos \ left (\ omega t + k \ gamma \ right) \\ E_ {series} & = \ frac {E} {\ sin \ left (\ frac {\ pi} {2N} \ right)} \ end {выровнен} \]
Доступная мощность (опять же, предполагая, что каждая катушка несет ток \ (I \)) равна
. {2} \ cos \ left (\ omega t + \ frac {\ pi} {3} \ right) \\ E_ {ph} & = E \ frac {\ sin \ frac {\ pi} {6}} {\ sin \ frac {\ pi} {2N}} \ end {выровнен} \]Теперь, если каждая фаза подключена к нагрузке, общая доступная мощность равна
\ [ \ begin {выровнено} P_ {3ph} & = 3E_ {ph} I \\ P_ {3ph} & = 3EI \ frac {\ sin \ frac {\ pi} {6}} {\ sin \ frac {\ pi} {2N}} \\ P_ {3ph} & = P_ {max} \ left (\ frac {2} {\ pi} \ right) \ left (\ frac {\ pi} {2N} \ right) \ frac {\ sin \ frac {\ pi } {6}} {\ sin \ frac {\ pi} {2N}} \ end {выровнен} \]
Если \ (N \) велико, то
\ [ \ begin {выровнено} P_ {3ph} & \ приблизительно \ frac {6} {\ pi} \ sin \ frac {\ pi} {6} P_ {max} \\ P_ {3ph} & \ приблизительно \ frac {3} {\ pi} P_ {max} \\ \ end {выровнен} \]
Этот анализ показывает, что трехфазный генератор с большим количеством катушек способен производить более 95% мощности, возможной, если бы катушки были подключены к отдельным фазам и линиям передачи / распределения электроэнергии.
