Мощность SMD резистора. Как её узнать?
Также, как и выводные резисторы, SMD-резисторы для монтажа на поверхность рассчитаны на определённую мощность рассеивания. Но, как её узнать?
На самом деле, определить мощность SMD резистора не так уж и сложно. Мощность рядовых чип-резисторов, которых в современной электронике огромное множество, можно определить исходя из их размеров.
Далее представлена таблица №1, в которой указано соответствие типоразмера SMD-резистора и его мощности рассеивания. Отмечу, что в таблице указан типоразмер в дюймовой системе кодировки, а реальные размеры указаны в миллиметрах (длина и ширина). Сделано это исходя из удобства.
Дело в том, что до сих пор наибольшее распространение получила система кодирования типоразмера чип-резисторов в дюймах. Её используют все: производители, поставщики и магазины. А для того, чтобы определить типоразмер, а, следовательно, и мощность, мы должны замерить длину и ширину резистора обычной линейкой или другим более точным инструментом, шкала которого проградуирована в миллиметрах.
Если у вас на руках имеется SMD-резистор, мощность которого требуется узнать, то, сделав замеры обычной линейкой, можно быстро определить его типоразмер и соответствующую ему мощность рассеивания.
Таблица №1. Соответствие мощности SMD-резистора и его типоразмера.
| Типоразмер (дюймовый, inch) | Мощность (Power Rating at 70°C) | Мощность, Вт. | Длина (L) /Ширина (W), мм. |
| 0075 | 1/50W | 0,02 Вт | 0,3/0,15 |
| 01005 | 1/32W | 0,03 Вт | 0,4/0,2 |
| 0201 | 1/20W | 0,05 Вт | 0,6/0,3 |
| 0402 | 1/16W, 1/8W | 0,063 Вт; 0,125 Вт | 1,0/0,5 |
| 0603 | 1/10W, 1/5W | 0,1 Вт; 0,2 Вт | 1,6/0,8 |
| 0805 | 1/8W, 1/4W | 0,125 Вт; 0,25 Вт | 2,0/1,25 |
| 1206 | 1/4W, 1/2W | 0,25 Вт; 0,5 Вт | 3,2/1,6 |
| 1210 | 1/2W | 0,5 Вт | 3,2/2,5 |
| 1218 | 1W; 1,5W | 1 Вт; 1,5 Вт | 3,2/4,8 |
| 1812 | 1/2W, 3/4W | 0,5 Вт; 0,75 Вт | 4,5/3,2 |
| 2010 | 3/4W | 0,75 Вт | 5,0/2,5 |
| 2512 | 1W; 1,5W; 2W | 1 Вт; 1,5 Вт; 2 Вт | 6,4/3,2 |
| Мощность SMD-резисторов с широкими электродами (Long side termination chip resistors) | |||
| 0406 | 0,25. ..0,3W | 0,25…0,3 Вт | 1,0/1,6 |
| 0612 | 0,75…1W | 0,75…1 Вт | 1,6/3,2 |
| 1020 | 1W | 1 Вт | 2,5/5,0 |
| 1218 | 1W | 1 Вт | 3,2/4,6 |
| 1225 | 2W | 2 Вт | 3,2/6,4 |
В таблице №1 также указаны типовые мощности и для SMD-резисторов с широкими боковыми электродами (выводами). В документации такие резисторы называются Long Side Termination Chip Resistors или Wide Terminal Chip Resistors.
Хочу обратить внимание на то, что в колонке (Мощность, Power Rating at 70°C) для некоторых типоразмеров указано несколько значений мощности. Дело в том, что производители выпускают разные серии SMD-резисторов. В одной серии мощность резисторов для типоразмера 1206 нормирована на уровне 0,5 Вт, а в другой 0,25 Вт.
Например, чип-резисторы серии CRM фирмы Bourns® рассчитаны на повышенную мощность: CRM0805 (0,25W), CRM1206 (0,5W), CRM2010 (1W).
Такое положение дел нужно учитывать, если вы собираетесь использовать резистор, мощность которого была определена исходя из размеров. При этом, нужно остановиться на наименьшем значении мощности, взятом из таблицы №1.
Если этим пренебречь, то может случится так, что вам попадётся резистор с меньшей мощностью, например, 0,25W вместо 0,5W, а это уже чревато его перегревом и выходом из строя при работе в реальной схеме.
Хотелось бы отметить, что сведения в таблице №1 в основном относятся к стандартным SMD-резисторам, то есть таким, которые широко и в большом количестве используются при производстве электроники.
Как правило, это чип резисторы на основе толстой плёнки (thick film chip resistors), так как они являются самыми дешёвыми, и, как следствие, самыми распространёнными. Примером могут служить серии стандартных толстоплёночных SMD резисторов
Не секрет, что существует огромное количество узкоспециализированных SMD-резисторов, которые имеют свои особенности. К таким можно отнести резисторы, которые работают при повышенных температурах (до 230°C), в условии агрессивной среды (Antisulfur), миллиомные чип резисторы, SMD резисторы-перемычки. Если такие резисторы и встречаются на печатных платах от потребительской электроники, то, как правило, их количество невелико, они применяются в определённых цепях электронных схем.
Их характеристики, в том числе и мощность рассеивания, может существенно отличатся от усреднённых значений, которые приведены в таблице №1 и являются типовыми для стандартных SMD-резисторов, количество которых в электронной схеме может быть просто огромным.
Типовые мощности тонкоплёночных резисторов (Thin film chip resistors) также соответствуют значениям из таблицы №1. Резисторы для некоторых областей применения, например, для автомобильной электроники (avtomotive grade), могут иметь мощность чуть выше той, что указана в таблице №1.
Как узнать мощность резисторных SMD-сборок?
Для резисторных SMD-сборок мощность в технической документации указывается на элемент (per element), а иногда ещё и на сборку вцелом (per package). Обычно, чип-сборка состоит из набора 2, 4, или 8 резисторов стандартного типоразмера. Например, набор типоразмера 0408 соответствует четырём SMD резисторам типоразмера 0402.
Так вот, типовая мощность одного резистора в такой сборке мало чем отличается от стандартной мощности отдельного SMD-резистора такого же типоразмера.
Так, для резисторных SMD-сборок 0202 (0201 × 2) мощность на элемент обычно составляет 0,03W (1/32W). Для тех, кто ещё не знает, сборка типоразмера 0202, – это два резистора 0201 в наборе.
Для сборок 0404 (0402 × 2), 0408 (0402 × 4) мощность на элемент обычно не превышает значения в 0,063W (1/16W).
Для сборок 0606 (0603 × 2), 0612 (0603 × 4), 0616 (0602 × 8) мощность на элемент составляет 0,063…0,125W.
Чип-сборка типоразмера 0612 на 4 резистора с выводами типа convex (т.
е. выпуклыми). Мощность на элемент 0,1W.
На следующем фото резисторная чип-сборка 8×1206 с материнской платы старого, но очень крутого промышленного компьютера. На современных платах наборы такого типоразмера встречаются очень редко.
Ориентировочная мощность такой сборки 0,25W на элемент. Это если исходить из соображения, что типовая мощность для типоразмера 1206 составляет минимум 0,25W.
Хотя, стоит иметь ввиду, что в документации на стандартные современные сборки типоразмера 4×1206 минимальная мощность обычно 0,125W (1/8W) на элемент, что в 2 раза меньше. Так что, тут можно и поспорить, но я всё же остановлюсь на значении в 0,25W.
Кривая снижения мощности SMD-резистора и диапазон рабочей температуры.
В англоязычной тех. документации мощность рассеивания называется Power Dissipation (иногда Rated dissipation), а обозначается как P70. Нижнему индексу (70) соответствует температура окружающей среды, при которой резистор способен долговременно выдерживать указанную мощность.
Каждая серия резисторов рассчитана на работу в определённом интервале температур. В большинстве своём, рабочая температура обычных чип-резисторов на основе толстой плёнки (thick film) лежит в интервале от -55°C до +155°C. Но, для микроминиатюрных типоразмеров от 0075 до 0201 максимальная температура, как правило, ограничена на уровне +125°C.
Как уже говорилось, в технической документации мощность SMD-резисторов указывается для температуры окружающей среды +70°C. Если резистор, эксплуатируется при температуре выше +70°C, то мощность, которая выделяется на нём в процессе работы должна быть снижена. Проще говоря, при повышенной температуре резистор просто не успевает охлаждаться.
На графике снижения мощности (Power Derating Curve) по шкале Rated Load (%) указан процент от номинальной мощности, которую способен выдержать SMD-резистор при соответствующей температуре окружающей среды (Ambient Temperature, °C).
Так, при температуре в +120°C мощность должна быть снижена до уровня 40% для изделий, рассчитанных на работу в температурном диапазоне -55°C.
..+155°C. Если у нас резистор на 1 ватт, то при данной температуре он способен долговременно выдерживать мощность в 0,4 ватта. Нетрудно заметить, что температура в 155°C соответствует нулевой мощности.
Приведённый график является типовым для стандартных толстоплёночных резисторов. Для специализированных SMD-резисторов график снижения мощности может существенно отличаться. Например, так он выглядит для резисторов серии PHT (Vishay).
Это высокостабильные тонкоплёночные чип резисторы для работы при повышенной температуре окружающей среды (от -55°C до +215°C). Даже к установке таких резисторов на печатную плату предъявляются определённые требования, чтобы эффективно отводить тепло от резистивного слоя.
Мощные SMD-резисторы.
Существует мнение, что максимальная мощность рассеивания SMD резисторов ограничена их физическими размерами и параметрами резистивного слоя, например, сечением. И это так. Несмотря на это, среди резисторов для поверхностного монтажа есть и модели повышенной мощности.
К таким можно отнести чип резисторы серии PCAN (Vishay). Особенностью данных резисторов является подложка из нитрида алюминия (aluminum nitride,
Кроме этого нижняя часть контактных электродов данных чип-резисторов имеет увеличенную площадь, за счёт которой удаётся уменьшить тепловое сопротивление между проводящим слоем резистора и контактными площадками на печатной плате.
Такое сочетание технических решений позволяет преодолеть мощностные ограничения для стандартных типоразмеров смд-резисторов. Для сравнения, приведу значения мощности рассеивания для четырёх типоразмеров, доступных в данной серии.
| Тонкоплёночные прецизионные чип резисторы повышенной мощности серии PCAN (Vishay) | |
| Типоразмер, inch | Мощность, W |
| 0603 | 0,5 |
| 0805 | 1 |
| 1206 | 2 |
| 2512 | 6 |
Как видим, для типоразмера 2512 мощность составляет 6 Вт. Стандартный SMD-резистор такого же типоразмера, как правило, имеет мощность не более 1 или 2 Вт.
Так же есть чип-резисторы с более скромными характеристиками, например, серии PHP (Vishay). В ней уже используется подложка из рядового, хотя, и высокочистого оксида алюминия (alumina, Al2O3), который широко используется в качестве материала для подложки в стандартных SMD-резисторах.
Из особенностей: увеличенная площадь нижних электродов Wraparound-типа. Допустимая мощность для типоразмера 2512 данной серии составляет 2,5 Вт.
Работа чип-резисторов на таких мощностях возможна с одной оговоркой, – это соблюдение правил монтажа на печатную плату. Об этом прямо сообщается в технической документации на серию.
Какие бы технические ухищрения не использовались для увеличения мощностных характеристик SMD-резисторов, но тепло всё равно отводить куда-то надо. Именно поэтому, к таким резисторам предъявляются особые требования монтажа их на плату.
Основными способами отвода избытка тепла от резистивного слоя SMD-резистора являются соединительные контакты медных проводников, поверхность печатной платы и внешнее охлаждение.
В печатных платах под поверхностный монтаж элементов, избытки тепла от элементов отводятся в толщу платы и медные полигоны, которые служат своеобразным радиатором. В некоторых случаях может применятся принудительное внешнее охлаждение (например, вентиляторы).
Главная » Радиоэлектроника для начинающих » Текущая страница
Также Вам будет интересно узнать:
Что такое варикап и где он применяется?
Как правильно соединять динамики?
Маркировка smd резисторов | Мастер Винтик.
Всё своими руками!smd резисторы – это постоянные резисторы, только малого размера, чем обычные выводные. По форме smd резисторы бывают квадратной, прямоугольной и цилиндрической формы.
Они не имеют проволочных выводов, которыми обычные резисторы вставляются в отверстия печатной платы, а smd имеют на концах небольшие контактные площадки, которые предназначены для поверхностного монтажа на печатную плату. Нет необходимости сверлить отверстия в печатной плате, более эффективно используется её поверхность.
Сопротивление smd резисторов измеряется в омах (Ом), килоом (кОм), мегаом (МОм) и обозначается специальным кодом.
Если на смд резисторе написано 0, 00, 000 или 0000 — это значит 0 Ом (перемычка).
Обозначения 3-х значные цифры
Если маркировка осуществляется при помощи 3-х цифр, то первые две указывают на количество Ом, а последняя – количество нулей. Именно таким образом маркируются резисторы из ряда Е-24, отклонение может составлять 5%.
Например, маркировка резисторов (типоразмер 0603, 0805 и 1206. Подробнее про типоразмеры в конце статьи):
Таблицы, ниже с примерами помогут вам разобраться в маркировке обозначений при различных измерительных номиналах и подобрать нужные аналоги для замены.

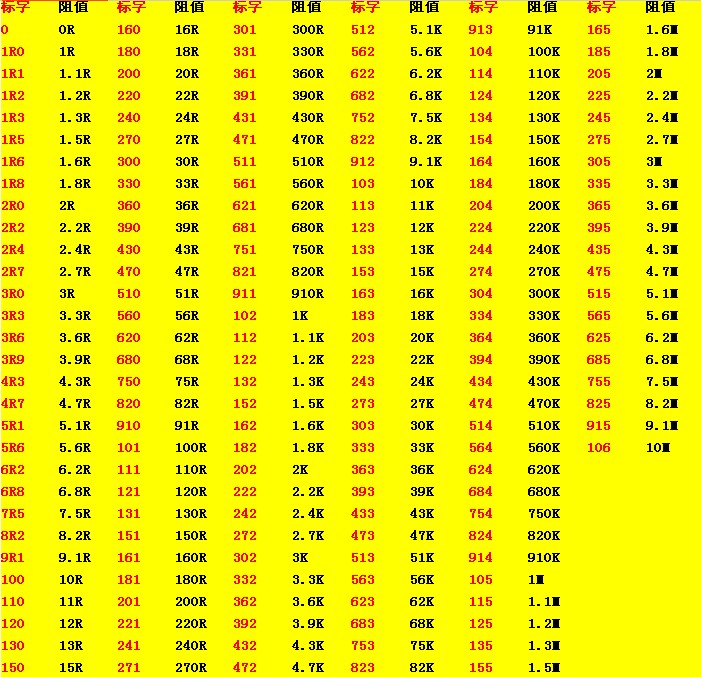

Таблица значений смд резисторов (Ом)
| Код smd | Значение | Код smd | Значение | Код smd | Значение | Код smd | Значение |
| R10 | 0.1 Ом | 1R0 | 1 Ом | 100 | 10 Ом | 101 | 100 Ом |
| R11 | 0.11 Ом | 1R1 | 1.1 Ом | 110 | 11 Ом | 111 | 110 Ом |
| R12 | 0.12 Ом | 1R2 | 1.2 Ом | 120 | 12 Ом | 121 | 120 Ом |
| R13 | 0.13 Ом | 1R3 | 1.3 Ом | 130 | 13 Ом | 131 | 130 Ом |
| R15 | 0. 15 Ом | 1R5 | 1.5 Ом | 150 | 15 Ом | 151 | 150 Ом |
| R16 | 0.16 Ом | 1R6 | 1.6 Ом | 160 | 16 Ом | 161 | 160 Ом |
| R18 | 0.18 Ом | 1R8 | 1.8 Ом | 180 | 18 Ом | 181 | 180 Ом |
| R20 | 0.2 Ом | 2R0 | 2 Ом | 200 | 20 Ом | 201 | 200 Ом |
| R22 | 0.22 Ом | 2R2 | 2.2 Ом | 220 | 22 Ом | 221 | 220 Ом |
| R24 | 0.24 Ом | 2R4 | 2.4 Ом | 240 | 24 Ом | 241 | 240 Ом |
| R27 | 0.27 Ом | 2R7 | 2.7 Ом | 270 | 27 Ом | 271 | 270 Ом |
| R30 | 0.3 Ом | 3R0 | 3 Ом | 300 | 30 Ом | 301 | 300 Ом |
| R33 | 0.33 Ом | 3R3 | 3. 3 Ом | 330 | 33 Ом | 331 | 330 Ом |
| R36 | 0.36 Ом | 3R6 | 3.6 Ом | 360 | 36 Ом | 361 | 360 Ом |
| R39 | 0.39 Ом | 3R9 | 3.9 Ом | 390 | 39 Ом | 391 | 390 Ом |
| R43 | 0.43 Ом | 4R3 | 4.3 Ом | 430 | 43 Ом | 431 | 430 Ом |
| R47 | 0.47 Ом | 4R7 | 4.7 Ом | 470 | 47 Ом | 471 | 470 Ом |
| R51 | 0.51 Ом | 5R1 | 5.1 Ом | 510 | 51 Ом | 511 | 510 Ом |
| R56 | 0.56 Ом | 5R6 | 5.6 Ом | 560 | 56 Ом | 561 | 560 Ом |
| R62 | 0.62 Ом | 6R2 | 6.2 Ом | 620 | 62 Ом | 621 | 620 Ом |
| R68 | 0.68 Ом | 6R8 | 6.8 Ом | 680 | 68 Ом | 681 | 680 Ом |
| R75 | 0. 75 Ом | 7R5 | 7.5 Ом | 750 | 75 Ом | 751 | 750 Ом |
| R82 | 0.82 Ом | 8R2 | 8.2 Ом | 820 | 82 Ом | 821 | 820 Ом |
| R91 | 0.91 Ом | 9R1 | 9.1 Ом | 910 | 91 Ом | 911 | 910 Ом |
Таблица значений смд резисторов (кОм, МОм)
| Код smd | Значение | Код smd | Значение | Код smd | Значение | Код smd | Значение |
| 102 | 1 кОм | 103 | 10 кОм | 104 | 100 кОм | 105 | 1 МОм |
| 112 | 1.1 кОм | 113 | 11 кОм | 114 | 110 кОм | 115 | 1.1 МОм |
| 122 | 1.2 кОм | 123 | 12 кОм | 124 | 120 кОм | 125 | 1.2 МОм |
| 132 | 1. 3 кОм | 133 | 13 кОм | 134 | 130 кОм | 135 | 1.3 МОм |
| 152 | 1.5 кОм | 153 | 15 кОм | 154 | 150 кОм | 155 | 1.5 МОм |
| 162 | 1.6 кОм | 163 | 16 кОм | 164 | 160 кОм | 165 | 1.6 МОм |
| 182 | 1.8 кОм | 183 | 18 кОм | 184 | 180 кОм | 185 | 1.8 МОм |
| 202 | 2 кОм | 203 | 20 кОм | 204 | 200 кОм | 205 | 2 МОм |
| 222 | 2.2 кОм | 223 | 22 кОм | 224 | 220 кОм | 225 | 2.2 МОм |
| 242 | 2.4 кОм | 243 | 24 кОм | 244 | 240 кОм | 245 | 2.4 МОм |
| 272 | 2.7 кОм | 273 | 27 кОм | 274 | 270 кОм | 275 | 2.7 МОм |
| 302 | 3 кОм | 303 | 30 кОм | 304 | 300 кОм | 305 | 3 МОм |
| 332 | 3. 3 кОм | 333 | 33 кОм | 334 | 330 кОм | 335 | 3.3 МОм |
| 362 | 3.6 кОм | 363 | 36 кОм | 364 | 360 кОм | 365 | 3.6 МОм |
| 392 | 3.9 кОм | 393 | 39 кОм | 394 | 390 кОм | 395 | 3.9 МОм |
| 432 | 4.3 кОм | 433 | 43 кОм | 434 | 430 кОм | 435 | 4.3 МОм |
| 472 | 4.7 кОм | 473 | 47 кОм | 474 | 470 кОм | 475 | 4.7 МОм |
| 512 | 5.1 кОм | 513 | 51 кОм | 514 | 510 кОм | 515 | 5.1 МОм |
| 562 | 5.6 кОм | 563 | 56 кОм | 564 | 560 кОм | 565 | 5.6 МОм |
| 622 | 6.2 кОм | 623 | 62 кОм | 624 | 620 кОм | 625 | 6.2 МОм |
| 682 | 6. 8 кОм | 683 | 68 кОм | 684 | 680 кОм | 685 | 6.8 МОм |
| 752 | 7.5 кОм | 753 | 75 кОм | 754 | 750 кОм | 755 | 7.5 МОм |
| 822 | 8.2 кОм | 823 | 82 кОм | 824 | 820 кОм | 815 | 8.2 МОм |
| 912 | 9.1 кОм | 913 | 91 кОм | 914 | 910 кОм | 915 | 9.1 МОм |
НАПРИМЕР:
Обозначения 4-х значные цифры
Если маркировка осуществляется при помощи 4-х цифр, то тогда первые 3 цифры – это количество Ом, а последняя – нули. Именно так составляется описание резисторов из ряда Е-96 с типоразмерами 0805, 1206. Если дополнительно еще можно рассмотреть буквенные значения, например букву R, то она играет роль запятой, которая делит доли. Например, если маркировка 4402, то это можно расшифровать, как 44 000 Ом или 44 кОм.
Цифры и буквы в обозначениях смд резисторов
Обозначения цифрами разобрались, но есть smd резисторы, на которых нанесены цифры и буквы, по которым можно определить характеристики данного элемента.
Стоит две или три цифры и латинская буква. Цифры — это номинал, буква — множитель.
Встречается два вида обозначений: сначала цифры, потом буква и наоборот. Первый используется для маркировки элементов с точностью 1% из номинального ряда Е96. Второй встречается на компонентах с точностью 2%, 5% и 10% из номинальных рядов Е12 и Е24.
Обозначение с двумя цифрами и буквой похожи на простые цифровые обозначения. Но, так как номиналы сопротивлений берутся из номинального ряда Е96, то закономерности в символах обнаружить не удастся, понадобится таблица, ниже.
Обозначения Стандарт EIA-96
Если резистор представлен комбинацией из букв и цифр, то первые два знака – значение Ом. Начинать маркировать детали могут с букв именно таким, и является стандарт EIA-96.
Буква — это степень десяти: Z множитель 0,001, Y/R – 0,01 и т.д. А х 1, затем по нарастанию: B/Н – 10 и т.д.
Таблица расшифровки цифро-буквенной кодировки резисторов
Второй вариант цифро-буквенных обозначений подчиняется тому же принципу, только здесь в цифровом коде ещё зашифрована точность резистора.
Примеры расшифровки кодов на резисторах, допуски:

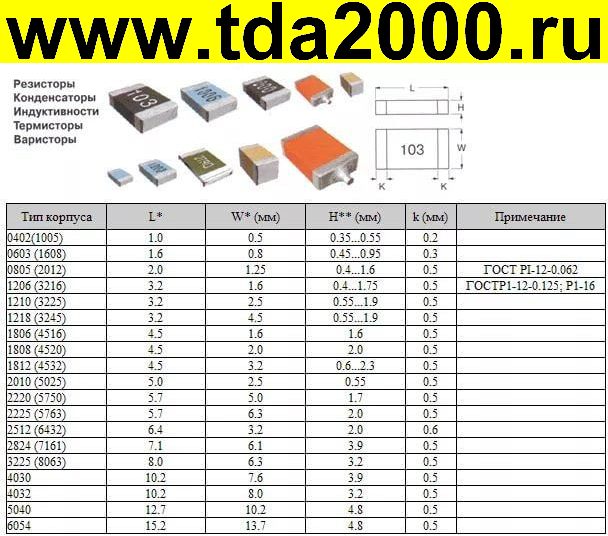

Типоразмер смд резисторов
Важной характеристикой резисторов считается типоразмер резисторов. Это длина и ширина корпуса, от этого зависит мощность резистора.
Рассмотрим, типовые размеры смд резисторов:
- SMD-резисторы 0075: длина =0,3 мм, ширина =0,15 мм, высота =0,15 мм. 1 Ом — 30 МОм. Мощность 0,02 Вт, напряжение до 50 В.
- SMD-резисторы 0100: длина =0,4 мм, ширина =0,2 мм, высота =0,2 мм. 1 Ом — 30 МОм. Мощность 0,03 Вт, напряжение до 50 В.
- SMD-резисторы 0201: длина =0,6 мм, ширина =0,3 мм, высота =0,23 мм. 1 Ом — 30 МОм. Мощность 0,05 Вт, напряжение до 50 В.
- SMD-резисторы 0402: длина =1,0 мм, ширина =0,5 мм, высота =0,35 мм. 1 Ом — 30 МОм. Мощность 0,06 Вт, напряжение до 100 В.
- SMD-резисторы 0603: длина =1,6 мм, ширина =0,85 мм, высота =0,45 мм. 1 Ом — 30 МОм. Мощность 0,075 Вт, напряжение до 100 В.
- SMD-резисторы 0805: длина =2,1 мм, ширина =1,3 мм, высота =0,4 мм. 1 Ом — 30 МОм. Мощность 0,1 Вт, напряжение до 200 В.
- SMD-резисторы 1206: длина =3,1 мм, ширина =1,6 мм, высота =0,5 мм. 1 Ом — 30 МОм. Мощность 0,125 Вт, напряжение до 200 В.
- SMD-резисторы 1210: длина =3,2 мм, ширина =2,5 мм, высота =0,5 мм. 1 Ом — 30 МОм. Мощность 0,25 Вт, напряжение до 200 В.
- SMD-резисторы 1812: длина =4,5 мм, ширина =3,2 мм, высота =0,5 мм. 1 Ом — 30 МОм. Мощность 0,33 Вт, напряжение до 200 В.
- SMD-резисторы 2010: длина =5,0 мм, ширина =2,5 мм, высота =0,55 мм. 1 Ом — 30 МОм. Мощность 0,5 Вт, напряжение до 200 В.
- SMD-резисторы 2512: длина =6,35 мм, ширина =3,2 мм, высота =0,55 мм. 1 Ом — 30 МОм. Мощность 1 Вт, напряжение до 400В.
Метки: [ справка, цветовая маркировка ]
ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:
П О П У Л Я Р Н О Е:
- Параметры транзисторов МП9 — МП25 Параметры транзисторов МП9, МП10, МП11, МП13
- Маркировка керамических и электролитических SMD конденсаторов
- Таблица омыления жиров.
| Тип прибора | Структура | Pк max[ мВт ] | fгр, f*h316 [ МГц ] | Uкбо max[ В ] | Uэбо max [ В ] |
| МП9А МП10 МП10А МП10Б | n-p-n n-p-n n-p-n n-p-n | 150 150 150 150 | ≥1* ≥1* ≥1* ≥1* | 15 15 30 30 | 15 15 30 30 |
| МП11 МП11А | n-p-n n-p-n | 150 150 | ≥2* ≥2* | 15 15 | 15 15 |
| МП13 МП13А | p-n-p p-n-p | 150 150 | ≥0. ≥1* | 15 15 | 15 15 |
5*Подробнее…
Маркировка керамических SMD конденсаторов
Если на обычных выводных конденсаторах можно взять и посмотреть ёмкость и напряжение, на которое он рассчитан, то на SMD конденсаторах нанесен специальный код его маркировки. Код маркировки состоит из символов, которых может быть 1 или 2 и цифры.
Если в обозначении 2 символа то первый это код изготовителя, например K означает Kemet. Второй символ это мантисса значение представлено в таблице. Цифра это показатель степени по основанию 10. По сути тоже самое что и маркировка 3-мя цифрами, только мантисса тут обозначается символом.
Пример обозначения:
Подробнее…
Ниже представлена таблица коэффициентов омыления различных масел: Подробнее…
Популярность: 9 340 просм.
Резистор для поверхностного монтажа SMT » Electronics Notes
Резисторы для поверхностного монтажа, резисторы SMD используют технологию поверхностного монтажа, SMT, чтобы обеспечить значительные преимущества с точки зрения экономии места и автоматизированного производства печатных плат.
Учебное пособие по резисторам Включает:
Обзор резисторов
Углеродный состав
Карбоновая пленка
Пленка оксида металла
Металлическая пленка
Проволочный
SMD-резистор
МЭЛФ резистор
Переменные резисторы
Светозависимый резистор
Термистор
варистор
Цветовая маркировка резисторов
Маркировка и коды резисторов SMD
Характеристики резистора
Где и как купить резисторы
Стандартные номиналы резисторов и серия E
Резисторы для поверхностного монтажа используются в огромных количествах вместе с другими электронными компонентами для поверхностного монтажа.
Большая часть бытовой и профессиональной/промышленной электроники в настоящее время производится с использованием технологии поверхностного монтажа.
Использование SMT улучшает производство, обеспечивая очень высокий уровень автоматизации, и в дополнение к этому использование SMT повышает надежность, позволяет достичь большего уровня функциональности при разумных размерах и значительно снижает затраты.
Резисторы SMD на печатной плате вместе с другими компонентамиРезисторы SMD представляют собой небольшие компоненты с цифрами на темном фоне
Использование технологии поверхностного монтажа позволяет просто размещать электронные компоненты на печатной плате, а затем припаивать на место с помощью автоматизированный процесс.
Соответственно, резисторы для поверхностного монтажа являются предпочтительным стилем практически для всего электронного оборудования с точки зрения используемых количеств.
Резисторы для поверхностного монтажа обеспечивают ту же функциональность, что и более традиционные резисторы с аксиальными выводами, но с более низкой рассеиваемой мощностью и часто более низкой паразитной индуктивностью и емкостью и т.
д.
доступны во всех популярных номиналах, от E3 до E192, а также в некоторых специальных вариантах, если они когда-либо понадобятся. Кроме того, они доступны в различных размерах, некоторые из которых сейчас очень маленькие и их трудно обрабатывать вручную.
Технология поверхностного монтажа
Резисторы SMD— это всего лишь один из видов электронных компонентов, в которых используется технология поверхностного монтажа. Эта форма технологии компонентов теперь стала обычным явлением для производства электронного оборудования, поскольку она позволяет намного быстрее и надежнее создавать электронные печатные платы.
Компоненты для поверхностного монтажа впервые были задуманы как способ более простого и надежного использования автоматических машин захвата и размещения. В настоящее время использование технологии поверхностного монтажа и, в данном случае, SMD-резисторов, позволяет значительно ускорить изготовление электронных схем, а готовое изделие — намного надежнее.
позволяет размещать компоненты на печатной плате, а затем припаивать ее напрямую. Это устраняет необходимость в выводах для соединения корпуса компонента с платой, а также означает, что выводы не должны проходить через плату, что всегда создавало серьезные проблемы для автоматизированного производства.
Концепция технологии поверхностного монтажа: типичный пассивный электронный компонентПримечание по технологии поверхностного монтажа:
Технология поверхностного монтажа предлагает значительные преимущества для массового производства электронного оборудования. Традиционно компоненты имели выводы на обоих концах, и они присоединялись либо к клеммам, либо позднее монтировались через отверстия в печатной плате. Технология поверхностного монтажа позволяет отказаться от выводов и заменить их контактами, которые можно монтировать непосредственно на плату, что упрощает пайку.
Подробнее о Технология поверхностного монтажа, SMT.
Конструкция резистора SMD
РезисторыSMT или SMD-резисторы имеют прямоугольную форму, поэтому их часто называют чип-резисторами.
Они имеют металлизированные области на обоих концах основного керамического корпуса, и таким образом их можно установить на печатную плату с контактными площадками, на которые устанавливаются два конца для обеспечения соединения.
Характеристики резистора для поверхностного монтажаРезистор изготовлен из глиноземной или керамической подложки. Затем на него помещают основания электродов концевого соединения, а затем обжигают, чтобы убедиться, что они прочно удерживаются на месте.
Затем наносится тонкая пленка резистивного материала — обычно это оксид металла или металлическая пленка — снова поджигается резистор. Длина, толщина и используемый материал определяют сопротивление компонента. Однако во многих случаях резистивный элемент подгоняется с помощью ЖИГ-лазера для получения требуемого сопротивления.
После того, как резистивный элемент готов, он покрывается последовательными слоями защитного покрытия, которые можно пробовать между нанесениями. Эти слои защитного покрытия не только предотвращают механические повреждения, но и предотвращают попадание влаги и других загрязнений.
Завершающим этапом является нанесение маркировки, если резистор для этого достаточно большой.
После того, как резисторы готовы, они упаковываются либо в виде блистерных рулонов для использования на машинах для захвата и укладки, либо они могут поставляться в виде отдельных компонентов, которые также могут использоваться в машинах для захвата и укладки.
Поскольку резисторы SMD изготавливаются с использованием оксида металла или металлической пленки и защищены прочным покрытием, это означает, что они стабильны и имеют хорошую устойчивость к температуре и времени.
Поперечное сечение резистора для поверхностного монтажа. Выводы на обоих концах резистора SMD являются ключевыми для общей производительности резистора.
Внутреннее соединение между резисторным элементом и выводами обычно использует слой на основе никеля, а затем внешний слой соединения использует слой на основе олова, чтобы обеспечить хорошую паяемость, что является ключевым требованием для этих компонентов.
Пакеты резисторов для поверхностного монтажа
Пакеты резисторов SMD обычно соответствуют стандартным схемам SMD для пассивных компонентов SMD. Излишне говорить, что иногда могут использоваться другие менее стандартные пакеты.
В новых конструкциях наблюдается растущая тенденция к переходу на некоторые из очень маленьких корпусов, где позволяет рассеиваемая мощность. Это экономит место на плате и позволяет дополнительно миниатюризировать оборудование или вместить больше функций в то же пространство.
| Общие сведения о пакете резисторов для поверхностного монтажа | ||
|---|---|---|
| Тип упаковки | Размер (мм) | Размер (дюймы) |
| 2512 | 6,30 х 3,10 | 0,25 х 0,12 |
| 2010 | 5,00 х 2,60 | 0,20 х 0,10 |
| 1812 | 4,6 х 3,0 | 0,18 х 0,12 |
| 1210 | 3,20 х 2,60 | 0,12 х 0,10 |
| 1206 | 3,0 х 1,5 | 0,12 х 0,06 |
| 0805 | 2,0 х 1,3 | 0,08 х 0,05 |
| 0603 | 1,5 х 0,08 | 0,06 х 0,03 |
| 0402 | 1 х 0,5 | 0,04 х 0,02 |
| 0201 | 0,6 х 0,3 | 0,02 х 0,01 |
Как видно, дескриптор размера корпуса взят из размеров корпуса резистора, измеренных в дюймах.
Пакет резисторов 0603 SMT имеет размеры 0,06 x 0,03 дюйма.
производятся рядом различных компаний. Соответственно, технические характеристики варьируются от одного производителя к другому.
Поэтому необходимо посмотреть рейтинг производителей для конкретного резистора SMD, прежде чем точно определить, что требуется. Однако можно сделать некоторые обобщения относительно ожидаемых рейтингов.
Номинальная мощность: Номинальная мощность требует тщательного рассмотрения в любой конструкции. Для схем, использующих резисторы для поверхностного монтажа, уровни мощности, которые могут быть рассеяны, меньше, чем для схем, использующих компоненты с проволочными наконечниками. В качестве руководства ниже приведены типичные номинальные мощности для некоторых наиболее популярных размеров резисторов SMD. Их можно использовать только в качестве ориентира, поскольку они могут различаться в зависимости от производителя и конкретного типа.
Номинальная мощность резистора сильно зависит от его размера. Соответственно, можно обобщить номинальные мощности для SMD-резисторов разных типоразмеров.
Типовая номинальная мощность резистора для поверхностного монтажа
Тип упаковки Типовая номинальная мощность (Вт) 2512 0,50 (1/2) 2010 0,25 (1/4) 1210 0,25 (1/4) 1206 0,125 (1/8) 0805 0,1 (1/10) 0603 0,0625 (1/16) 0402 0,0625 — 0,031 (1/16 — 1/32) 0201 0,05 Некоторые производители указывают более высокие уровни мощности, чем указанные. Приведенные здесь цифры являются типичными.
Как и для всех электронных компонентов, всегда рекомендуется снижать номинальные параметры компонентов и не использовать их близко к максимальным номинальным значениям. Часто предполагается, что рекомендуется максимум 0,5 или 0,6 от максимального рейтинга. Снижение номинальных характеристик ниже этого значения еще больше повысит надежность.
- Температурный коэффициент: Опять же, использование пленки оксида металла позволяет этим резисторам SMD обеспечивать хороший температурный коэффициент. Доступны значения 25, 50 и 100 ppm/°C. Технология, используемая для резисторов SMT, намного лучше, чем некоторые из более старых технологий, используемых для резисторов с выводами. Соответственно, это обеспечивает гораздо лучшую температурную стабильность цепей.
- Допуск: Ввиду того, что резисторы SMD изготавливаются с использованием пленки оксида металла, они доступны с относительно близкими допусками. Обычно широко доступны 5%, 2% и 1%.
Для специальных приложений могут быть получены значения 0,5% и 0,1%. Несмотря на то, что резисторы с жесткими допусками могут не потребоваться, их использование поможет обеспечить лучшую воспроизводимость от одной схемы или модуля к другой. Это уменьшает количество компонентов с широким допуском, используемых в схеме. Резисторы 2% широко используются и стоят немногим больше, чем версии 5% — их использование может помочь в некоторых случаях. Использование резисторов SMT с допуском 0,5% и 0,1% обычно не требуется, за исключением очень строгих требований, и они, вероятно, будут стоить намного дороже, чем электронные компоненты с допуском 2%.
Преимущества и недостатки резисторов для поверхностного монтажа
При рассмотрении вопроса об использовании резисторов для поверхностного монтажа необходимо учитывать их преимущества и ограничения. Несмотря на то, что резисторы для поверхностного монтажа широко используются, следует помнить несколько моментов:
Преимущества резистора для поверхностного монтажа
- Размер: Естественно, резисторы для поверхностного монтажа намного меньше, чем традиционные компоненты с осевыми или выводными выводами, и поэтому они обеспечивают более высокий уровень миниатюризации.
- Уменьшенная индуктивность: Размер и конструкция резисторов для поверхностного монтажа означают, что они имеют гораздо более низкие уровни паразитной индуктивности и емкости, и в результате их можно использовать для работы на гораздо более высоких частотах.
- Точность и допуск: Технология, используемая для резисторов поверхностного монтажа, позволяет производить их с высокими допусками. Они также обладают хорошим температурным коэффициентом сопротивления и долговременной стабильностью сопротивления.
Ограничения резистора для поверхностного монтажа
- Номинальная мощность: Номинальная мощность резисторов для поверхностного монтажа меньше, чем у традиционных компонентов с осевыми выводами. Хотя уровни тока большинства схем, использующих компоненты SMT, как правило, ниже, при проектировании схем с использованием кромки следует соблюдать осторожность, чтобы не превысить их номинальную мощность.
Доработка: Хотя технология поверхностного монтажа обеспечивает высокий уровень надежности, бывают случаи, когда требуется доработка. Технология не всегда так надежна, как модули, изготовленные с использованием освинцованных компонентов. Тем не менее, если используются надлежащие методы и инструменты, то это должно быть достижимо.
Часто наибольший риск при переделке и ремонте возникает из-за того, что паяльник слишком долго остается на контактных площадках. Это может привести к повреждению платы, где контактные площадки могут подняться, а также внутри резистора. Несмотря на то, что резисторы сейчас более надежны, чем несколько лет назад, следует проявлять осторожность.
Маркировка резисторов для поверхностного монтажа
По своей природе резисторы для поверхностного монтажа небольшие — некоторые размеры, такие как 0201, чрезвычайно малы, и во многих случаях на них нет места для какой-либо значимой маркировки.
Поскольку резисторы часто загружаются в катушках на машину для захвата и размещения, которая автоматически размещает резисторы, а катушка маркируется, часто нет необходимости в их маркировке. Только когда элементы переделываются, их удобно маркировать.
При маркировке резисторов используются цифры, а не цветовые коды, используемые в компонентах с выводами. Используется ряд различных систем кодирования, но наиболее широко используемая использует три числа, состоящие из двух значащих цифр и множителя.
Подробнее о . . . . Маркировка и коды резисторов SMT.
Резисторы MELF для поверхностного монтажа
Другой вид резистора для поверхностного монтажа, который можно использовать в некоторых приложениях, известен как резистор MELF. Название происходит от слов: Metal Electrode Leadless Face. Они используются там, где требуется очень высокая надежность и производительность. Резисторы имеют цилиндрическую форму и поэтому более трудны в обращении.
.
MELF не особенно широко используются, но иногда используются для некоторых специальных требований, когда требуются специальные электронные компоненты.
Подробнее о . . . . SMD-резистор MELF.
Резисторы для поверхностного монтажапроизводятся миллиардами и используются в каждой электронной схеме с использованием SMD, поскольку их очень легко монтировать на печатные платы. Резисторы SMD представляют собой простые в производстве электронные компоненты, которые можно приобрести по очень низкой цене, особенно при использовании в больших количествах. Резисторы SMD в настоящее время являются наиболее широко используемой формой резисторной технологии.
Другие электронные компоненты:
Батарейки
конденсаторы
Соединители
Диоды
полевой транзистор
Индукторы
Типы памяти
Фототранзистор
Кристаллы кварца
Реле
Резисторы
ВЧ-разъемы
Переключатели
Технология поверхностного монтажа
Тиристор
Трансформеры
Транзистор
Клапаны/трубки
Вернуться в меню «Компоненты».
. .
Номинальная мощность резистора | Рассеиваемая мощность на резисторах
Резисторы используются во многих схемах. Но не все резисторы подходят для всех приложений. Резисторы подбираются по разным параметрам.
[adsense1]
Цветовая маркировка резистора помогает определить сопротивление, допуск и напряжение. Помимо этих трех значений, для использования резистора в цепи требуется еще один важный параметр. Это номинальная мощность резистора. Очень важно использовать резистор правильной номинальной мощности в цепи, чтобы предотвратить повреждение цепи.
Описание
Что означает номинальная мощность?
- Номинальная мощность резистора может быть определена как максимальная мощность, с которой резистор может безопасно работать без каких-либо повреждений.
- Мы знаем, что резистор рассеивает избыточную энергию в виде тепла. Номинальная мощность указывает максимальное количество тепла, которое резистор может безопасно рассеять.
- Увеличение мощности на несколько процентов больше номинала приведет к сгоранию резистора.
Как оцениваются резисторы?
- Номинальная мощность резистора указана в ваттах, которые являются единицами мощности. Поэтому его также называют мощностью.
- Как правило, чем больше резистор, тем большую мощность он может выдержать.
- По мере увеличения мощности резистора увеличивается и стоимость.
- Резисторы обычно начинаются от 1/8 Вт до многих киловатт. Мощность резистора можно определить, увидев размер резистора.
[adsense2]
Резисторы с высокой мощностью называются силовыми резисторами. Ниже приведен рисунок, показывающий резисторы с указанием их мощности.
Как определить мощность резистора?
Электрическая мощность определяется как P=V x I
Где v — напряжение
I — ток
Из закона Ома имеем V = I × R
Где R — сопротивление
Следовательно, P = I 2 × R
And P = V 2 / R
Следовательно, мощность, рассеиваемая на резисторе, может быть рассчитана с использованием любого из следующих стандартных уравнений
- Мощность P = V × I
- P = I 2 × R
- Р = В 2 / Р
Вот пример расчета номинала резистора для использования в цепи.
Рассмотрим схему питания светодиода с источником напряжения 12 В и сопротивлением 800 Ом. Теперь подсчитайте, резистор какой мощности можно использовать в схеме?
Мы знаем, что V= 12 В, R=800 Ом. Теперь рассчитаем ток
I=V/R=12/800 = 0,015=15 мА тока.
Таким образом, мощность, рассеиваемая резистором, рассчитывается как P= 12x15x10 -3 =0,18 Вт
Следовательно, здесь необходимо использовать резистор мощностью 1/4 Вт. Использование резистора 1/8 Вт повредит цепь.
Силовые резисторы
- Резисторы, предназначенные для работы с большой мощностью, называются силовыми резисторами.
- Резисторы с номинальной мощностью не менее 5 Вт относятся к силовым резисторам.
- Материал, используемый для изготовления мощных резисторов, должен иметь высокую теплопроводность.
- Мощные резисторы часто поставляются с радиатором, который помогает рассеивать тепло.
Силовые резисторы с проволочной обмоткой
- Силовые резисторы с проволочной обмоткой широко распространены, но их также можно найти в других типах.
- Если проволочные резисторы на основе сплава нихрома используются с соответствующей непроводящей эмалевой краской, они могут выдерживать температуры до 450 0 C.
Сетевые резисторы
- Сетевые резисторы используются для выдерживания больших токов.
- Они могут выдерживать ток до 500 ампер и могут иметь значения сопротивления до 0,04 Ом.
- В конструкцию Grid Resistors входят два электрода с крупными металлическими полосами, соединенными между собой в виде матрицы.
- Сетевые резисторы используются в качестве заземляющих резисторов, тормозных резисторов и фильтров гармоник для электрических подстанций.
Водяные резисторы
- Конструкция включает трубки, по которым проходит физиологический раствор, с электродами, присоединенными к обоим концам трубки.
- Сопротивление определяется концентрацией солевого раствора или соленой воды.
- Из-за присутствия воды в трубках водяные резисторы обеспечивают большую теплоемкость, что, в свою очередь, приводит к высокому рассеиванию мощности.
Силовые резисторы для поверхностного монтажа
Силовые резисторы также могут быть изготовлены в виде устройств для поверхностного монтажа.
Из-за небольшого размера рассеиваемая мощность резисторов SMD меньше, чем у резисторов сетчатого типа и водяных резисторов.
Обычно мощность, рассеиваемая резисторами SMD, составляет порядка нескольких ватт.
Диапазон мощности, рассеиваемой различными типами силовых резисторов, следующий:
- Резисторы для поверхностного монтажа 5 Вт или менее
- Спиральная обмотка 50 Вт или менее
- Краевая обмотка 3,5 кВт или менее
- Сетевые резисторы 100 кВт или менее
- Водяные резисторы 500 кВт или менее
Применение мощных резисторов
Мощные резисторы используются в приложениях, где необходимо рассеивать большую мощность. Некоторые из приложений силовых резисторов
- В моторных тормозах тяжелых локомотивов и трамваев используются силовые резисторы. Локомотивы движутся с большой скоростью и обладают большой кинетической энергией. При остановке этих высокоскоростных локомотивов их кинетическая энергия преобразуется в тепло.
В зависимости от скорости локомотивов количество выделяемого тепла может составлять несколько киловатт. Классические дисковые тормоза использовать нельзя, так как они быстро изнашиваются. Следовательно, в локомотивах используются регенеративные тормоза или резисторы большой мощности в виде сетевых резисторов. Резисторы мощности - используются в качестве заземляющих резисторов для ограничения токов короткого замыкания, высоких напряжений и действуют как защитные реле. Эти резисторы могут быть рассчитаны на ток до 8 килоампер. Резисторы мощности
- используются в качестве нагрузочных резисторов в турбинах и источниках бесперебойного питания. Они могут быть сконструированы так, чтобы обеспечивать регулируемое сопротивление и рассеивать мощность до 6 мегаватт. Из-за высокой рассеиваемой мощности нагрузочные резисторы оснащены эффективной системой охлаждения для контроля температуры и предотвращения перегорания устройств.
Локомотивы движутся с большой скоростью и обладают большой кинетической энергией. При остановке этих высокоскоростных локомотивов их кинетическая энергия преобразуется в тепло.
