В данной курсовой работе рассматриваются методы и средства поверки мегаомметра типа М1101.

Технические характеристики (см. приложение В).

Целью данной курсовой является освоение методов по поверке омметра согласно ГОСТ 8.409, результатом – протокол поверки мегаомметра М1101 (см. приложение А).

М1101 – мегаомметр с ручным электромеханическим генератором постоянного тока, измерительный механизм прибора – магнитоэлектрический логометр. Достоинством измерительного механизма логометрического типа является независимость показаний прибора в некоторых пределах от колебаний напряжения источника питания. Это достоинство измерительного механизма объясняется тем, что перемещение подвижной части измерительного механизма является функцией отношения токов I1 и I2 в рамках измерительного механизма. Поэтому при изменении напряжения питания прибора токи I1 и I2 изменяются соответственно, не изменяя отношения I1 / I2.

В мегаомметрах в качестве источника питания могут использоваться батареи гальванических элементов, электронные источники питания или генераторы постоянного тока с ручным приводом.

При этом скорость вращения ручки привода должна быть в пределах (120 – 145) об/мин.

Переносный мегаомметр типа М1101 выпускается в трех модификациях на номинальное напряжение питания 100, 500 и 1000 В и предназначен для измерения больших значений сопротивлений, поэтому в них используются механизмы высокой чувствительности, а источник питания – повышенного напряжения.

Объем данной курсовой составляет 15 страниц, включая 3 приложения.

Перечень ключевых слов, используемых в данной курсовой работе: основная абсолютная погрешность, приведенная погрешность, мера сопротивления, магазин сопротивлений, вариация.

В настоящей курсовой работе использованы ссылки на следующие стандарты:

ГОСТ 8.409-81 Государственная система обеспечения единства измерений. Омметры. Методы и средства поверки

ГОСТ Р 23737-79 Меры электрического сопротивления. Общие технические условия

В условиях развития технического регулирования в стране и переходе к рыночным отношениям одной из наиболее важных задач становятся вопросы метрологии.

Одним из основных энергетических носителей в стране является электрическая энергия. Учет расхода, потребления, потерь электрической энергии, её качества является важной народно-хозяйственной задачей. Решение этой задачи в большой степени зависит от уровня проведения электрических измерений, их достоверности, от квалификации работников госслужб.

ГОСТ 8.409-81 устанавливает при периодической поверке омметра следующие операции:

определение основной погрешности;

определение вариации показаний.

При выпуске омметра из производства или из ремонта дополнительно осуществляют следующие операции поверки:

поверка электрической прочности изоляции;

определение сопротивления изоляции;

определение напряжения на зажимах омметров, имеющих встроенные электромеханические генераторы или электронные устройства для создания рабочего напряжения;

определение влияния наклона на показания;

определение времени установления показаний.

Выбор поверяемых отметок

В процессе поверки омметра его основную погрешность определяют на всех диапазонах всех его шкал. При этом на одном, произвольно выбранном, диапазоне каждой шкалы омметра основная погрешность определяется на каждой числовой отметке. На остальных диапазонах каждой шкалы омметра основная погрешность определяется только на двух отметках Rmax и Rmin, выбранных из результатов его поверки на полностью поверенном диапазоне измерений.

Если все погрешности на полностью поверенном диапазоне измерений имеют один знак, то Rmax соответствует отметке с максимальной погрешностью, а Rmin – с минимальной погрешностью.

Если же погрешности на поверенном диапазоне измерений омметра имеют разные знаки, то Rmax соответствует отсчету с максимальной положительной погрешностью, а Rmin – с максимальной отрицательной погрешностью.

Такой алгоритм выбора поверяемых точек на остальных диапазонах омметра, кроме полностью поверяемого, объясняется следующим. При переходе с диапазона на диапазон омметра картина распределения значений его основной погрешности в поверяемых точках практически не изменяется.

Таким образом, критическими точками, в которых реальная погрешность омметра может выйти за пределы допускаемого значения ± лRn, являются точки с максимальной и минимальной значениями основной погрешности (с учетом их знака), полученными на его полностью поверенном диапазоне. Именно в этих точках Rmax и Rmin и поверяется омметр на его остальных диапазонах, кроме полностью поверяемого.

Требования, предъявляемые к эталонной мере сопротивления

Для проведения поверки омметров применяются однозначные или многозначные меры электрического сопротивления, выпускаемые по ГОСТ Р 23737 и удовлетворяющие следующим требованиям:

мера должна быть аттестована в качестве эталонной по 3-му разряду и иметь действующее свидетельство о поверке;

предел допускаемой основной погрешности меры должен быть не более 0,2 допускаемой основной погрешности поверяемого омметра, т.е. удовлетворять условию:

где дRэ – предел допускаемого значения основной относительной погрешности рабочего эталона;

дRн – предел допускаемого значения основной относительной погрешности поверяемого омметра;

многозначные меры сопротивления должны обеспечивать изменение сопротивления ступенями, не превышающими 0,1 предела допускаемого значения основной погрешности омметра на поверяемой отметке шкалы, т. е. удовлетворять условию:

где ДRn – предел допускаемой основной абсолютной погрешности мегаомметра на нулевой отметке шкалы.

Выбор эталонной меры сопротивления

Шкала 1 (0,05 – 100) МОм

Определяется чувствительность на серединной отметке шкалы по следующей формуле:

Определяется предел допускаемой основной относительной погрешности на серединной отметке шкалы:

Определяется чувствительность на нулевой отметке шкалы по следующей формуле:

Определяется предел допускаемой основной абсолютной погрешности на нулевой отметке шкалы:

сопротивление электрический мегаомметр поверка

Для проверки всех поверяемых точек выбираем в качестве эталонных магазины Р4831, Р4080, Р4057, Р4047, тогда:

что удовлетворяет условию выбора магазинов по точности в качестве эталонных.

что удовлетворяет условию выбора магазинов по плавности регулирования в качестве эталонных.

Определяется чувствительность на серединной отметке шкалы по следующей формуле:

Srср = ДLср/ ДRср = 2,5/2 =1,25 мм/кОм

Определяется предел допускаемой основной относительной погрешности на серединной отметке шкалы:

Определяется чувствительность на нулевой отметке шкалы по следующей формуле:

Определяется предел допускаемой основной абсолютной погрешности на нулевой отметке шкалы:

На шкале 2 выбираем для проверки две поверяемые точки 1 и 10 кОм на основании максимальных отклонений, полученных при проверке на шкале 1. Выбираем в качестве эталонного магазин Р4831, тогда:

что удовлетворяет условию выбора магазина Р4831 по точности в качестве эталонного.

что удовлетворяет условию выбора данного магазина по плавности регулирования в качестве эталонного.

Определение основной погрешности

Основную погрешность омметров со встроенным электромеханическим генератором с ручным приводом определяют следующим образом.

Подготавливают прибор к работе в соответствии с эксплуатационной документацией. Если на шкале прибора имеется отметка “”, то при разомкнутых зажимах для присоединения измеряемого сопротивления и номинальной скорости вращения рукоятки генератора отмечают отклонение указателя от отметки “” (в миллиметрах). Если на шкале имеется отметка “0”, то повторяют операцию при зажимах, замкнутых накоротко. Отклонение указателя прибора не должно быть более предела допускаемой основной погрешности.

Абсолютную основную погрешность определяют с помощью образцовых мер в следующей последовательности.

К прибору подключают образцовую меру с номинальным значением сопротивления, равным номинальному в проверяемой отметке, и измеряют сопротивление меры.

За значение погрешности принимают расстояние в миллиметрах между проверяемой отметкой шкалы и положением указателя. Измерение проводят три раза: Дl

1, Дl2, Дl3. За абсолютную основную погрешность Дl принимают наибольшую из полученных погрешностей.

Приведенную основную погрешность рассчитывают для всех проверяемых отметок лR, %, рассчитывают по формуле:

где L – длина всей шкалы, мм.

Поверки мегаомметра типа М1101 №131632 класса точности 1,0

Изготовленного _________________________ и представленного на поверку________

Поверка проводилась при температуре _____________°С.

При поверке применялись следующие средства поверки: магазин сопротивлений Р4831, №0354, класс точности 0,02;

магазин сопротивлений Р4057, №2662, класс точности 0,02;магазин сопротивлений Р4047, №2255, класс точности 0,02;

магазин сопротивлений Р4080, №0016, класс точности 0,02.

Таблица 1 -Значения и оценка погрешности прибора

Индукторный мегаомметр типа М1101 изображен на рис. 6.7

Рис. 6.7. Индукторный мегаомметр М1101:

а – принципиальная схема; б, в – схемы замещения при измерении сопротивления изоляции в поло­жениях соответственно ".МОм" и "кОм"; г – шкала

Индукторный мегаомметр типа М1101 (рис. 6.7, а) снабжен встроенным генерато-

ром (индуктором) переменного тока G с ручным приводом.

Напряжение генератора, выпрямляемое несимметричной мостовой схемой на дио-

дах VD1, VD2, конденсаторах С1, С2, подается на измерительное устройство ИУ логомет-

рического типа с рабочей 1-1 и противодействующей 2-2 рамками.

Обе рамки и укрепленная с ними на одной оси стрелка образуют подвижную систе

му, поворачивающую­ся внутри поля постоянного магнита N – S.

Вращающиеся моменты обоих рамок направлены противоположно, причем по часо

вой стрелке у противодействующей рамки.

На лицевой части прибора имеются зажимы 3 (земля), Л (линия), Э (экран) и пере

ключатель S1 с двумя положениями: «МОм» и «кОм». Провод, идущий изнутри прибора к зажиму Л, экранирован, причем экранирующая оболочка соединена с за­жимом Э.

На схеме переключатель

S1 находится в положении «МОм». При вращении рукоят

ки генератора G образуются 2 параллельные ветви (рис. 6.7, б) с токами

I = U / ( R + R + R ) и I = U / ( R + R + R + R ) ( 6.19 ),

где R и R – сопротивления соответственно измерительной и противодейству

В ветви с током I сопротивления R и R соединены последовательно.

Из соотношений, приведенных для токов I и I , следует, что с уменьшением R ток I не изменяется, а ток I увеличивается.

Поэтому угол поворота подвижной части прибора α = k I / I увеличивается и при R = 0 становится наибольшим, а стрелка прибора устанавливается в крайнее правое по

ложение напротив отметки "0" верхней шкалы (рис. 6.7, г).

Если переключатель S1 перевести в положение «кОм», измеряемое сопротивление R относительно участка цепи с измерительной рамкой 2-2 подключается параллельно (рис. 6.7, в) и при R = 0 замыкает рамку накоротко. Вращающий момент измерительной рамки уменьша­ется до нуля, стрелка прибора под действием вращающего момента рабо-

чей рамки поворачивается против часовой стрелки и устанавли­вается напротив отметки "0" нижней шкалы.

4 сообщения в этой теме

Рекомендуемые сообщения

Создайте аккаунт или авторизуйтесь, чтобы оставить комментарий

Комментарии могут оставлять только зарегистрированные пользователи

Создать аккаунт

Зарегистрировать новый аккаунт.

Войти

Есть аккаунт? Войти.

Недавно просматривали 0 пользователей

Ни один зарегистрированный пользователь не просматривает эту страницу.

Популярные темы

Автор: mpanikovskiy
Создана 14 Июня 2012

Автор: Артем1992
Создана 10 Июля

Автор: efim
Создана 31 Декабря 2015

Автор: Вера1
Создана 22 часа назад

Автор: tarasova. 63
Создана Четверг в 13:49

Автор: mpanikovskiy
Создана 14 Июня 2012

Автор: efim
Создана 31 Декабря 2015

Автор: Metrolog-sever
Создана 2 Июля 2014

Автор: p_marina
Создана 2 Августа

Автор: dpv/techprom
Создана 19 Августа

Автор: mpanikovskiy
Создана 14 Июня 2012

Автор: efim
Создана 4 Марта

Автор: efim
Создана 31 Декабря 2015

Автор: Vera_Vladimirovna
Создана 3 Июля 2017

Автор: berkut008
Создана 16 Января

Автор: AtaVist
Создана 11 Августа 2017

Автор: метролог2009
Создана 10 Сентября 2015

Автор: sergeevich-33
Создана 26 Декабря 2018

Автор: evGeniy
Создана 4 Февраля 2013

Автор: efim
Создана 31 Декабря 2015

Автор: AtaVist
Создана 11 Августа 2017

Автор: Metrolog-sever
Создана 2 Июля 2014

Автор: UNECE
Создана 8 Декабря 2016

Автор: метролог2009
Создана 10 Сентября 2015

Мегомметр М-1101 - Ремонт электрических аппаратов напряжением выше 1000 в и заземляющих устройств

Мегомметр М-1101 состоит из генератора с приводным механизмом и логометрического устройства.

Генератор прибора является источником постоянного тока и состоит из магнитопровода 1 статора с пластинчатыми полюсами и ротора 2, представляющего собой восьмиполюсный постоянный магнит. Ротор расположен в статоре и приводится во вращение зубчатой передачей 7, соединенной с ручкой 8.

При полном обороте вращающегося ротора направление магнитного потока, пересекающего обмотку статора, изменяется на обратное восемь раз. При этом вследствие изменения полярности магнита ротора индуктируется в обмотке статора переменное напряжение, выпрямляемое коллектором 4.


Генератор мегомметра M-1101

Генератор мегомметра M-1101 с приводным механизмом и регулятором: 1 — магнитопровод статора генератора, 2 — ротор генератора, 3 — щетки, 4 — коллектор, 5 — обмотка статора, 6 — пружина расцепления при вращении в обратном направлении, 7 — зубчатая передача, 8 — ручка вращения ротора генератора, 9 — центробежный регулятор, 10 — грузы регулятора.


Постоянство напряжения на зажимах прибора поддерживается центробежным регулятором с грузами. При повышенной скорости вращения ручки прибора грузы под действием центробежных сил расходятся и, выдвигая ротор из статора, уменьшают магнитное сцепление обмотки и индуктируемое в ней напряжение.

Логометрическое устройство состоит из неподвижной части (постоянный магнит, магнитопроводы, полюсные наконечники) и подвижной (рабочая и противодействующая рамки). Рабочая и противодействующая рамки жестко скреплены под углом 90°.

Токи, протекая по обеим катушкам и взаимодействуя с магнитным полем, создают вращающие моменты, направленные в противоположные стороны. Угол поворота подвижной части зависит от отношений токов в катушках и не зависит от приложенного напряжения.

При измерении сопротивления цепи, присоединенной к зажимам прибора, его подвижная часть поворачивается на определенный угол, а закрепленная на ее оси стрелка указывает величину сопротивления на шкале прибора, отградуированной в килоомах и мегомах.

Нормальная скорость вращения ручки прибора 120 об/мин. Изменение ее скорости вращения в пределах 80 — 160 об/мин практически не влияет на точность измерений.

«Ремонт электрооборудования промышленных предприятий»,
В.Б.Атабеков

Главная

МОУ "Ряжская средняя школа 2"



Муниципальное общеобразовательное учреждение

«Ряжская средняя школа №2»

Фактический адрес:  Рязанская область,  г. Ряжск,  ул. Высотная, д. 12

Юридический  адрес:  Рязанская область,  г. Ряжск,  ул. Высотная, д. 12

Телефон:  8 (49132) 22-805, 22-820

Адрес школьного сайта: http://школа2-ряжск.рф

E-mail.ru:  Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.



Объявление

Уважаемые родители! Доводим до вашего сведения, что ежедневный прием детей с 01.09.2020 года в МОУ «Ряжская СШ №2» в целях минимизации распространения COVID-19 будет проводиться согласно требованиям Роспотребнадзора.

- Организуются ежедневные «утренние фильтры» при входе в здание с целью выявления и недопущения лиц с признаками респираторных заболеваний;

- отменена кабинетная система; за каждым классом закреплен отдельный кабинет, кроме специализированных кабинетов;

- запрещено посещение образовательного учреждения родителями, по всем интересующим вопросам следует обращаться к классным руководителям и администрации школы по телефонам;

- запрещено проведение массовых мероприятий;

- в случае выявления у ребенка повышенной температуры или признаков респираторных заболеваний, учащийся к занятиям НЕ ДОПУСКАЕТСЯ и данная информация доводится до родителей.



ГРАФИК ДЕЖУРСТВА АДМИНИСТРАЦИИ

Дни недели

Ответственный дежурный

1

Понедельник

Вековищева Н.П

8-910-566-70-00

2

Вторник

Тихонская Н.В.

8-915-611-47-54

3

Среда

Танишина О.В.

8-910-621-27-30

4

Четверг

Киселева Н. Н.

8-910-568-50-15

5

Пятница

Лукашин Д.В.

8-910-630-49-85

Администрация школы.





Наша школа является лауреатом - победителем конкурса "Лидеры отрасли 2020"!

Приглашаем всех желающих посетить наш выставочный стенд. Перейти к просмотру.









Телефоны горячей линии по вопросам психологического консультирования родителей:

центр психолого-педагогической помощи -медицинская и социальная помощь Рязанской области, которые осуществляют консультацию по вопросам обучения и воспитания

8 (4912) 77-88-42

телефон управления образования и МП

8(49132) 2-15-61,

8-953-731-15-34

МОУ "Ряжская СШ №2"

8 (49132) 22-805

Телефоны горячей линии по дистанционному обучению

Киселёва Наталья Николаевна

8 (910) 568 50 15

Вековищева Надежда Петровна

8 (910) 566 70 00

Тихонская Нина Васильевна

8 (915) 611 47 54



Группа в VK

Олимпиада по финансовой грамотности

Муниципальное общеобразовательное учреждение «Ряжская средняя школа №2» объявляет приём учащихся в 10 инженерный класс. Занятия будут организованы совместно с Рязанским институтом (филиалом) «Московский политехнический институт».

Заявления принимаются по адресу: ул. Высотная, д. 12. Контактные телефоны 2-28-05, 2-28-20.

Материалы по гриппу - видео и инфографика

Всем, кто неравнодушен к будущему нашей страны и судьбе подрастающего поколения, призываем принять участие в областной акции «Вместе против наркотиков», которая начнется в школе с 25 сентября.

ОБЪЯВЛЕНИЕ

С 01.03.2018 года вход в систему БАРС – WEB Образование предоставляется только через портал ГОСУСЛУГИ.

В соответствии с пунктом 2 постановления Правительства Российской Федерации от 10 июля 2013 г. № 584 "Об использовании федеральной государственной информационной системы "Единая система идентификации и аутентификации в инфраструктуре, обеспечивающей информационно-технологическое взаимодействие информационных систем, используемых для предоставления государственных и муниципальных услуг в электронной форме", получение доступа с использованием информационно-телекоммуникационной сети «Интернет» к информации, содержащейся в государственных и муниципальных информационных системах, предоставляется исключительно пользователям информации, прошедшим авторизацию ЕСИА, кроме случаев, когда недопустимость ограничения доступа к которой установлена Постановлением и федеральными законами. В целях повышения информационной безопасности, а также выполнения требований нормативно-правовой базы Российской Федерации ГИС «Электронная школа Рязанской области», используемая для оказания государственных и муниципальных услуг в электронном виде интегрирована с ЕСИА.

Вы можете перейти к подтверждению сразу после успешной Регистрации, а также позже, воспользовавшись ссылкой, размещенной на баннере в Личном кабинете.

Для подтверждения учетной записи необходимо выполнить следующие шаги:

1. Заполнить личные данные профиля – СНИЛС и паспортные данные.
2. Дождаться завершения автоматической проверки личных данных.
3. Подтвердить личность одним из доступных способов:

  • обратиться в Центр обслуживания;
  • получить код подтверждения личности по почте;
  • воспользоваться усиленной квалифицированной электронной подписью или Универсальной электронной картой (УЭК).

Центр обслуживания в городе Ряжске:

Отдел ГКУ РО "Управление социальной защиты населения Рязанской области" по Ряжскому району
ГКУ РО "УПРАВЛЕНИЕ СОЦИАЛЬНОЙ ЗАЩИТЫ НАСЕЛЕНИЯ РЯЗАНСКОЙ ОБЛАСТИ"

391960, Рязанская область, г. Ряжск , ул. М. Горького, д. 106
+7(491-32) 2-21-53

·         Восстановление доступа

·         Регистрация учетной записи

·         Удаление учетной записи

·         Подтверждение личности

Понедельник-четверг с 8.00 до 17.00 часов обед с 13.00 до 13.45 Пятница с 8.00 до 15.45



С сентября 2019 года в МОУ "Ряжская СШ №2" проводятся онлайн уроки финансовой грамотности.

Проект «Онлайн уроки финансовой грамотности. Профессионалы финансового рынка придут в каждую школу» помогает старшеклассникам из любой точки России получить равный доступ к знаниям, предоставляет возможность «живого» общения с профессионалами финансового рынка, способствует формированию принципов ответственного и грамотного подхода к принятию финансовых решений. Организатором Проекта выступает мегарегулятор финансового рынка – Центральный банк Российской Федерации. В качестве партнеров в Проекте участвуют 14 организаций и их региональных представительств из числа профессиональных участников рынка ценных бумаг, банков, страховых компаний, вузов, госорганов. Задействовано более 50 лекторов - экспертов. Уроки проходят в формате вебинаров в режиме реального времени, что позволяет экспертам взаимодействовать с аудиторией, задавать вопросы, получать ответы учащихся и самим отвечать на их вопросы. Эксперты рассказывают школьникам о личном финансовом планировании, инвестировании, страховании, преимуществах использования банковских карт. Особое внимание уделяется правилам безопасности на финансовом рынке и защите прав потребителей финансовых услуг.



В Российских школах проходит Единый урок по безопасности в Интернет

Инициатором проведения Единого урока выступила спикер Совета Федерации Федерального Собрания Российской Федерации В.И. Матвиенко.

Единый урок проходит при активной поддержке Минобрнауки РФ, Минкомсвязи РФ, Института развития Интернета, федеральных и региональных органов власти, а также представителей интернет-отрасли и общественных организаций.

Единый урок представляет собой цикл мероприятий для школьников, направленных на повышение уровня кибербезопасности и цифровой грамотности, а также на обеспечение внимания родительской и педагогической общественности к проблеме обеспечения безопасности и развития детей в информационном пространстве.

В нашем учреждении пройдут тематические уроки, родительские собрания и другие мероприятия.

Обучающихся мы просим регистрацию на сайте квеста по цифровой грамотности «Сетевичок» www.Сетевичок.рф, а их родителей (законных представителей) пройти опрос на сайте www.Родители.сетевичок.рф.





Информация о работе «телефона доверия»

ГБУ РО «Областной клинический

наркологический диспансер»

ВНИМАНИЮ НАСЕЛЕНИЯ!

В ГБУ РО «Областной клинический

наркологический диспансер» работает

«ТЕЛЕФОН ДОВЕРИЯ»

8-(4912)-25-95-27

При звонке на этот номер из любого населенного пункта Рязанской области Вы можете получить бесплатную анонимную консультативную помощь квалифицированных специалистов по вопросам профилактики, диагностики, лечения и и медицинской реабилитации лиц с алкогольной и наркотической зависимостью.

Часы работы «Телефона доверия»:

понедельник – пятница с 8:00 до 20:00.

Уважаемые родители!!!

Опасаетесь, что Ваш ребенок употребляет наркотики?

Мы можем помочь!

Вы можете обратиться в Центр медицинской помощи и реабилитации для детей и подростков с наркологическим проблемами (ЦМПРДиП) ГБУ РО «Областной клинический наркологический диспансер» для проведения бесплатной и анонимной диагностики на наличие наркотических веществ в моче. В случае получения положительного результата врачи и психологи наркологического диспансера окажут Вам необходимую помощь. Кроме того, получить консультацию можно по телефону доверия наркологического диспансера 25-95-27.

Адрес ЦМПРДиП: г. Рязань, проезд Яблочкова, д. 5а (проезд по ул. Циолковского до остановки «Рязанский колледж электронных приборов» автобусами №№ 5,6,7,12; троллейбусами №№ 6,13).







Нужна инструкция на мегомметр м1101м 1000 в :: bkorjt

Файл: Нужна инструкция на мегомметр м1101м 1000 в

инвентаризация имущества нормативный документ

презентация, по, химии, железо и, его, соединения

Найти на мегаомметр м1101м 1000В. Мегомметр М-1101 - Ремонт электрических аппаратов * Мегомметр М-1101 состоит из генератора с приводным механизмом и логометрического устройства. Типовые инструкции по охране труда для работников по должностям, отдельным профессиям. В электроустановках напряжением выше 1000В, кроме того, следует пользоваться диэлектрическими перчатками. Мегомметр М-1101 состоит из генератора с приводным механизмом и логометрического устройства. 0—1000. Устройства прогрузки автоматов РТ2048 Для чего это нужно? Мегомме?тр, мегаомме?тр (от мегаом и -метр) — прибор для измерения больших значений сопротивлений. 18 августа - Комментировать - Оценить - Разместить. Мегаомметр М1101М 1000В, М1101М 500В (с генератором) * Мегомметр М1101/М предназначен для измерения сопротивления изоляции электрической проводов, кабелей, разъёмов, трансформаторов, обмоток Скачать паспорт Вы ищете мегаомметр м1101м инструкция. Отличается от омметра тем, что измерение сопротивления производятся на высоких напряжениях, которые прибор сам и генерирует (обычно 100, 500, 1000 или 2500 вольт). Рис. Руководство по эксплуатации мегаомметра MIC-1000 1.21 Mb. 11 марта 2012Технические характеристики приборов мегомметры М1101/М: Класс точности - 1,0; Номинальное напряжение - 100В, 500В, 1000В; Пределы измерений рабочей части шкалы соответственно - 0,01 МОм-2,0 МОм; 0,05 МОм-100 МОм, 0,2 МОм-220 МОм М4100/3. Ниже приводится его краткое описание, Мегаомметр используется для измерения высокого сопротивления Мегомметр М1101М. 3 февраля 2012Получилась своеобразная краткая инструкция по мегаомметру в видеоформате. Методика поверки прибора. Измерительные щупы мегаомметра брать только за изолирующие рукоятки (при напряжении выше 1000Вольт кроме этого еще используют диэлектрические перчатки). Ваш файл найден - мегаомметр м1101м инструкция. Схемы присоединения мегаомметра М4100/5. Мегаомметр (Мегомметр) - что это такое? Измерение сопротивления изоляции. Поверка прибора, производится по инструкции 188-60, утвержденной Государственным Комитетом стандартов, мер и измерительных приборов 8 июля I960 г. 3. Мегаомметры инструкции по эксплуатации приборов. Генератор прибора является источником постоянного тока и состоит из магнитопровода 1 статора с пластинчатыми полюсами и ротора 2Нужна инструкция на мегомметр м1101м 1000 в.
пример составления матрицы томпсона стрикланда, с.довлатов собрание сочинений т.1 аудиокнига, samsung ce945gr инструкция по эксплуатации pdf y

Сопротивление изоляции кабеля., калькулятор онлайн, конвертер

Порядок измерения сопротивления

Измерение сопротивления изоляции электросетей до 1000В должно производиться согласно нормам, установленным п. 612. 3 стандарта МЭК 60364-6:2006.

В электроустановках и сетях напряжением до 1000 В измерения должны выполнять два человека, один из которых должен иметь группу по электробезопасности не ниже III. Но если измерение производится в помещении, не относящимся к особо опасным в отношении поражения электротоком, работник с III группой по электробезопасности может производить измерение сопротивления единолично. Не будет лишним отметить, что лица, которые проводят проверку, должны использовать СИЗ от поражения электрическим током.

Подготовительные этапы проверки

  1. С проверяемого кабеля должно быть полностью снято напряжение. Для этого заземляют токоведущие жилы. Убрать заземление можно только после подключения измерительного прибора.
  2. С проводников удаляют любые посторонние соединения, если таковые имеются.
  3. Испытываемые токоведущие жилы должны быть заземлены.

Также необходимо наличие пригодного для проведения измерений, исправного мегаомметра.

Мегаомметр Е6-31

На данный прибор должен быть нанесён штамп о прохождении ежегодной государственной проверки. Где должен быть указан серийный номер и дата прохождения следующей проверки. Далее производят контрольную проверку прибора.Прибор считается исправным, если при разомкнутых проводных выводах, стрелка прибора показывает бесконечность (¥) на шкале или дисплее, а при сомкнутых — ноль.

Измерения сопротивления жил кабеля

При проверке сопротивления изоляции, в первую очередь проводят измерения между фазными проводниками для всех пар фаз по очереди. При получении неудовлетворительных показаний, нужно измерить сопротивление между каждой фазой и всеми парами токопроводящих жил относительно земли.

Схема подключения мегаомметра к трёхжильному кабелю

Далее измеряется сопротивление изоляции каждой фазы относительно земли. Обязательное условие при проверке электрических сетей — отсоединить все электроприборы, вывернуть лампы и снять предохранители.

Если к цепи подключено стационарное электрооборудование, то при измерении соединяются фазные и нейтральные проводники и измеряется сопротивление между ними и землей. В противном случае существует риск выхода из строя электроприборов.

Продолжительность измерения — не менее 60 секунд. Результаты измерений и схему по которой проводились замеры, заносятся в блокнот для сверки с допустимыми нормами в соответствии с гл. 1.8 ПУЭ. Нормы предъявляемые ГОСТ Р 50571.16-07 указаны в таблице.

*Сопротивление стационарных бытовых электрических плит должно быть не менее 1 МОм.
Номинальное напряжение цепи, ВИспытательное напряжение постоянного тока, ВСопротивление изоляции, МОм
Системы безопасного сверхнизкого напряжения (БССН) и функционального сверхнизкого напряжения (ФССН)2500,25
До 500 включительно, кроме систем БССН и ФССН5000,5*
Выше 50010001,0

Измерение мегаомметром сопротивления изоляции

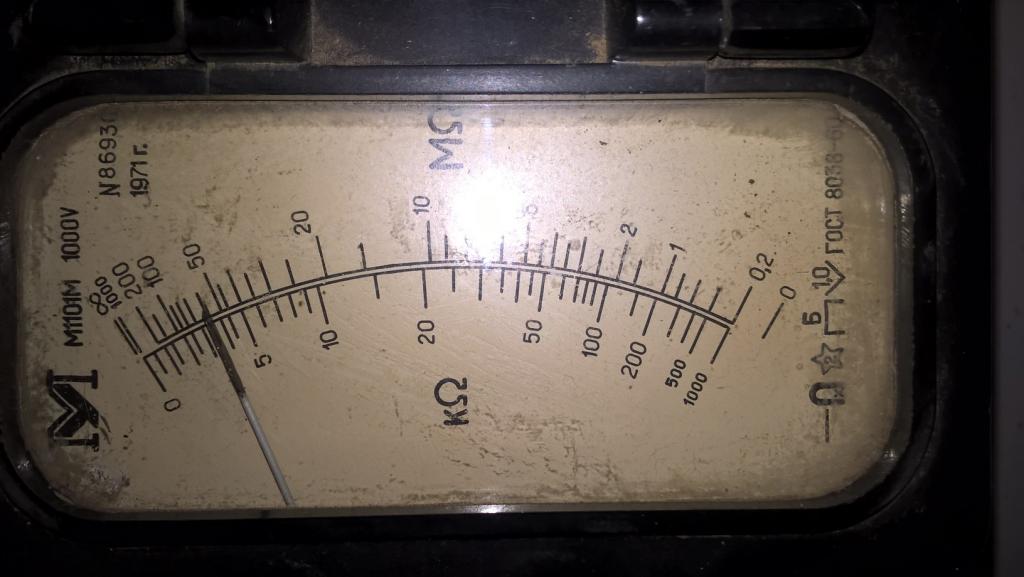

Мегаомметр М1101М.

Мегаомметр с ручным генератором напряжения.

Сопротивление изоляции характеризует её состояние в данный момент времени и не является стабильным, так как зависит от целого ряда факторов, основными из которых являются температура и влажность изоляции в момент проведения измерения.

В ГОСТ 183-74 нормы сопротивления изоляции не определены, так как абсолютных критериев минимально допустимого сопротивления изоляции не существует. Они могут быть установлены в стандартах на конкретные виды машин или в ТУ с обязательным указанием температуры, при которой должны проводиться измерения, и методов пересчета показаний приборов, если измерения проводились при иной температуре обмоток.

Измерение сопротивления изоляции обмоток преследует цель установить возможность проведения её испытаний высоким напряжением без повышенного риска повреждения хорошей, но имеющей большую влажность изоляции.

Измерения проводятся мегаомметром, номинальное напряжение которого выбирается в зависимости от номинального напряжения обмотки. Для обмоток с номинальным напряжением до 500 В (660) В применяют мегаомметры на 500 В, для обмоток с напряжением до 3000 В — мегаомметры на 1000 В, для обмоток с номинальным напряжением 3000 В и более — мегаомметры на 2500 В и выше.

Степень увлажнённости изоляции определяется не только по показаниям прибора в момент отсчета, но и характером изменения показания мегаомметра в процессе измерения, которое проводят в течение 1 мин. Запись показаний прибора делают через 15 с (обычное время установления показаний) после начала измерения (R15″) и в конце измерения — через 60 с после начала (R60″). Отношение этих показаний KA = R60″/R15″ называют коэффициентом абсорбции. Его значение определяется отношением тока поляризации к току утечки через диэлектрик — изоляцию обмотки. При влажной изоляции коэффициент абсорбции близок к 1. При сухой изоляции R60 на 30-50 % больше, чем R15.

Мегаомметром измеряется также сопротивление изоляции термопреобразователей, заложенных в машины, и проводов, соединяющих термопреобразователи с доской выводов.

Сопротивление этой изоляции измеряется по отношению к корпусу и к обмоткам машины. Она не рассчитана на работу при высоких напряжениях, поэтому измерение её сопротивления должно проводиться прибором с номинальным напряжением не выше 250 В.

Помимо сопротивления изоляции обмоток при проведении испытаний на месте установки машины измеряют также сопротивление изоляции подшипников, которая устанавливается для предотвращения протекания подшипниковых токов в машинах со стояковыми подшипниками.

Таким образом, сопротивление изоляции разных обмоток одной и той же машины, имеющих разное номинальное напряжение, например обмоток статора и ротора синхронного двигателя, нужно измерять разными мегаомметрами с различными номинальными напряжениями.

Алгоритм измерения сопротивления изоляции высоковольтных силовых кабелей.

Чтобы понять и упростить процесс выполнения работ по измерению сопротивления изоляции в высоковольтных силовых кабелях, рекомендуем порядок действий при замерах.

1. Проверяем отсутствие напряжения на кабеле при помощи указателя высокого напряжения

2. Ставим испытательное заземление с использованием специальных зажимов ка кабельные жилы с той стороны, где будем проводить измерение.

3. На другой стороне кабеля оставляем свободные жилы, при этом разводим их на достаточное расстояние друг от друга.

4. Размещаем предупреждающие информационные плакаты. Желательно поставить на другой стороне человека для наблюдения за безопасностью во время измерения мегаомметром.

5. Каждую жилу измеряем 1 минуту мегаомметром на 2500 (В) для получения показателей сопротивления изоляции силового кабеля.

Например, замеряем сопротивление изоляции на жиле фазы «С». При этом помещаем заземление на жилы фаз «В» и «А». Один конец мегаомметра подключаем к заземлению, или проще сказать к «земле». Второй конец — к жиле фазы «С».

Наглядно это выглядит так:

6. Данные измерений в процессе работы записываем в блокнот.

Пошаговая инструкция измерения сопротивления изоляции мегаомметром

Несмотря на то, что пользоваться мегаомметром несложно, при испытаниях электроустановок необходимо придерживаться правил и определенного алгоритма действий. Для поиска дефектов изоляции генерируется высокий уровень напряжения, которое может представлять опасность для жизни человека. Требования ТБ при проведении испытаний будут рассмотрены отдельно, а пока речь пойдет о подготовительном этапе.

Подготовка к испытаниям

Перед началом тестирования электрической цепи, необходимо обесточить ее и снять подключенную нагрузку. Например, при проверке изоляции домашней проводки в квартирном щитке необходимо отключить все АВ, УЗО и диффавтоматы. Штепсельные соединения следует разомкнуть, то есть отключить электроприборы от розеток. Если проводится испытания линий освещения, то из всех осветительных приборов следует удалить источники света (лампы).

Следующее действие подготовительного этапа – установка переносного заземления. С его помощью убираются остаточные заряды в тестируемой цепи. Организовать переносное заземление несложно, для этого нам понадобиться многожильный проводник (обязательно медный), сечение которого не менее 2,0 мм2. Оба конца провода освобождаются от изоляции, потом один из них подключают на шину заземления электрощитка, а второй крепится к изоляционной штанге, за неимением последней можно использовать сухую деревянную палку.

Медный провод должен быть прикреплен к палке таким образом, что бы им можно было прикоснуться к токоведущим линиям измеряемой цепи.

Подключение прибора к испытуемой линии

Аналоговые и цифровые мегаомметры комплектуются 3-мя щупами, два обычные, подключаемые к гнездам «З» и «Л», и один с двумя наконечниками, для контакта «Э». Он применяется при испытании экранированных кабельных линий, которые в быту, практически, не используются.

Для тестирования однофазной бытовой проводки производим подключение одинарных щупов к соответствующим гнездам («земля» и «линия»). В зависимости от режима испытания зажимы-крокодилы присоединяем к тестируемым проводам:

Каждый провод в кабеле тестируется относительно остальных жил, которые соединены вместе. Тестируемый провод подключается к гнезду «Л», остальные, соединенные вместе жилы к гнезду «З». Подобная схема подключения приведена на рисунке. Подключение мегаомметра

Если показатели отвечают норме, то на этом можно закончить испытания, в противном случае тестирование продолжается.

  • Каждый из проводов проверяется относительно земли.
  • Осуществляется проверка каждого провода относительно других жил.

Алгоритм испытаний

Рассмотрев все основные этапы можно перейти, непосредственно, к порядку действий:

  1. Подготовительный этап (полностью описан выше).
  2. Установка переносного заземления для снятия электрического заряда.
  3. На мегаомметре задается уровень напряжения, для бытовой проводки – 1000,0 вольт.
  4. В зависимости от ожидаемого результата выбирается диапазон измерения сопротивления.
  5. Проверка обесточенности тестируемого объекта, сделать это можно при помощи индикатора напряжения или мультиметра.
  6. Производится подключение специальных щупов-крокодилов измерительных проводов к линии.
  7. Отключение переносного заземления с тестируемого объекта.
  8. Осуществляется подача высокого напряжения. В электронных мегаомметрах для этого достаточно нажать кнопку «Тест», если используется аналоговый прибор, следует вращать ручку динамо-машинки с заданной скоростью.
  9. Считываем показания прибора. При необходимости данные заносятся в протокол измерений.
  10. Снимаем остаточное напряжение при помощи переносного заземления.
  11. Производим отключение измерительных щупов.

Чтобы измерить состояние других токоведущих проводников, описанная выше процедура повторяется, пока не будут проверены все элементы объекта, то есть речь идет об окончании замеров при испытании электрооборудования.

По итогам испытаний принимается решение о возможности эксплуатации электроустановки.

Как измерить сопротивление изоляции кабеля

Перед испытанием следует удалить остаточный заряд с отсоединенных токоведущих частей. Это делается путем подключения их к наземной шине. Снимается контактная перемычка только после подключения прибора-измерителя. В конце теста остаточный заряд снова снимается путем кратковременного замыкания на землю. Найти величину сопротивления можно двумя путями: либо с помощью расчета или таблицы, либо непосредственно с помощью приборов.

По таблице ПУЭ

Значения сопротивления зависят от поперечного сечения элемента, проводящего электрический ток, и материала, из которого он изготовлен.

Таблица для алюминиевого провода

Обычно это медь или алюминий. Основные значения указаны в таблице:

Таблица для медного провода

С помощью приборов

Как правило, оборудование, используемое для проведения измерений, делится на две группы: панельные измерители и мегомметры. Первый используется для мобильных или стационарных электрических установок с независимой нейтралью. Индикаторы и компоненты реле включены в типичную конструкцию оборудования контроля изоляции. Эти счетчики могут работать в непрерывном режиме и могут использоваться в сетях переменного тока напряжением 220 В или 380 В с разными частотами.

В большинстве же случаев измерение производится с помощью мегомметра. Он отличается от обычных омметров тем, что может работать при достаточно высоких значениях напряжения, генерируемых самим устройством. Существует два типа мегомметров:

Аналоговый.

Аналоговый прибор

Цифровой.

Цифровой датчик

Стандартный мегомметр содержит три датчика. К ним подключаются: защитное заземление, измерительные провода, экранирование. Последний используется для устранения тока утечки.

Метод измерения можно выразить следующим образом:

  • В соответствии с требованиями, предъявляемыми к производственной линии, выбирается испытательное напряжение. Например, для домашней проводки значение устанавливается в диапазоне от 100 до 500 В.
  • При использовании цифрового устройства необходимо нажать кнопку «Тест», а на аналоговом устройстве поворачивать ручку, пока индикатор не покажет требуемое значение напряжения.
  • Линейный выход тестера подключить к испытательному сердечнику кабеля, а выход заземления к жгуту из остальных проводов. То есть каждый сердечник проверяется относительно остальных электрических проводов, электрически соединенных друг с другом.

Важно! Если полученные данные неудовлетворительные, каждая жила в кабеле проверяется отдельно. Записать все полученные значения и сравнить их со спецификациями

Записать все полученные значения и сравнить их со спецификациями.

Подключение датчика к кабелям

Периодичность проверок

Проверки сопротивления изоляции должны производиться на регулярной основе в установленные периоды. Информация по требованиям к периодическим измерениях указана в ПТЭЭП глава 2. 12.17 (Правил технической эксплуатации электроустановок потребителей) и ПУЭ глава 1.18 (Правил устройства электрических установок).

Кратко отметим, что проверки электроустановок и электросетей проводятся по графику, который утверждается лицом ответственным за электрохозяйство, но не реже одного раза в три года. Ответственный всегда должен основываться на приложении 3 к ПТЭЭП, а также на правилах в соответствии с заводскими инструкциями, местных условиях и состоянии электроустановок.

Проверку сопротивления в особо опасных помещениях и наружных установках, требуется проводить не реже 1 раза в год. Результаты замеров должны быть занесены в протокол. Технический отчёт с приложениями о проведении комплекса электроизмерений должен находиться у ответственного за электрохозяйство. Для каждого вида электрического оборудования испытания проводятся с различной рекомендуемой периодичностью, которая может изменяться на основании решения технического руководителя.

Изолирующие материалы и сопротивление изоляции

Применяемые для создания проводной продукции материалы, в том числе изолирующие, не в последнюю очередь зависят от того, для использования в каких условиях и в каких средах изготавливается конкретный вид и марка изделия. К примеру, для изолирования токопроводящих жил в условиях высоких температур больше подходит резина, устойчивая к температурным воздействиям, чем другие материалы типа обычной пластмассы.

Разнообразные изолирующие материалы позволяют производить кабели под конкретные нужды потребителя.

Таким образом, изолирование составных элементов кабельной продукции – это конструктивная защита его токопроводящих жил от взаимных и внешних электрических влияний, от появления наводок и утечек до короткого замыкания. Величину этого параметра для каждой жилы и всего сердечника в целом характеризует величина сопротивления постоянному току в цепи между жилой (жилами) и возможным источником влияния, например, землей. Поэтому для определения защищенности, работоспособности кабельной продукции применяется термин «сопротивление изоляции». Для контроля исправности кабельных пар используются такие понятия, как сопротивление изоляции между жилами и металлическим экраном кабеля.

Диэлектрические материалы, используемые в кабелях для создания изоляционных покрытий, с течением времени теряют свои свойства за счет старения. Кроме того, от физического воздействия они могут просто разрушиться. Чтобы определить, изменились ли параметры изоляционного покрытия и в каких пределах, необходима для сравнения некоторая отправная точка – норма на параметр изделия, установленная изготовителем.

Методика проведения замеров

Перед проведением замеров нужно обеспечить безопасное выполнение работ. Для этого требуется отключить
электрооборудование, чтобы обесточить все кабели и провода, подвергаемые электроизмерениям. При
проверках сетей освещения должны быть сняты все лампы и отключены выключатели.

Первый этап проведения измерения сопротивления изоляции – визуальный осмотр. Обследуются все кабельные
линии, электропроводка, места присоединения к оборудованию.

После этого электротехническая лаборатория приступает к измерениям. На подготовительном этапе
проверяется исправность прибора. После этого проверяется отсутствие напряжения на испытуемом участке.
Для этого используется проверенный и исправный индикатор напряжения соответствующего номинала. Схема
проведения испытания проводки освещения изображена на рисунке. Лампы в светильниках, в испытании не
участвуют.

замер сопротивления изоляции проводов

При испытании проводки освещения объектом испытания являются: сама проводка (кабели, провода, сама
оболочка и защитные экраны) светильники с патронами под лампы и корпусами, выключатели освещения и
розетки (если есть в схеме). Лампы в светильниках в испытании не участвуют.

Схема испытания кабельной силовой кабельной линии изображена на рисунке:

Измерение сопротивления фазной и междуфазной изоляции кабеля.

замер сопротивления изоляции кабеля в лаборатории

Замеры сопротивления изоляции электропроводки и кабелей выполняются между:

  • всеми фазами (А – В, В – С, С – А),
  • каждой фазой и нейтралью (A – N, B – N, C – N),
  • каждой фазой и землей (А – РЕ, В – РЕ, С – РЕ),

Фиксирование показаний мегаомметра при измерениях происходит с периодичностью в 1 минуту. После
проверки, снимается емкостной заряд, образовавшийся во время измерений. Для этого, на испытанный участок
накладывается переносное заземление.

Конструктивные особенности мегаомметров

Существуют разные модели мегаомметров, но все они включают в себя высоковольтный источник постоянного напряжения (генератор) и амперметр. Генератор выдает откалиброванное напряжение, величина которого выставляется заранее. По этой причине измерительную шкалу прибора можно сразу проградуировать в единицах измерения сопротивления, а не силы тока.

Виды мегаомметров

Можно выделить два основных вида приборов:

Мегаомметры, укомплектованные механическим генератором. Это приборы старого образца, в которых в качестве источника напряжения используются динамо-машины. Их нужно приводить в действие вручную с частотой примерно 2 об/сек. Они достаточно габаритные и тяжелые, но при этом не нуждаются в источнике питания. Такие приборы удобны своей автономностью.

Так выглядит мегаомметр с механическим генератором

Мегаомметры, укомплектованные электронным преобразователем. Это приборы нового поколения. В них источник постоянного напряжения работает от встроенных аккумуляторов или блока питания. Такие устройства компактные и легкие, но их работоспособность зависит от источника питания.

Так выглядит электронный мегаомметр

Контроль над изоляцией кабелей

Сопротивление изоляции кабеля является одним из основных показателей его работоспособного состояния, поэтому проверочные измерения изоляции электрических и электротехнических сетей являются обязательными. Для каждой отрасли директивными материалами определены периодичность и порядок проведения таких контрольных измерений.

К примеру, измерения сопротивления изоляции электрического оборудования, электрических сетей различного уровня и применения проводят специальными приборами, называемыми мегаомметрами, а измерения сопротивления изоляции линий связи проводят предназначенными для этого кабельными мостами. Указанные приборы имеют высокое выходное напряжение (до 2500 В), что предъявляет особые требования к обеспечению выполнения правил охраны труда и техники безопасности при производстве подобных измерений.

Мегаомметр – специальный прибор для измерения сопротивления изоляции электрических сетей.

В соответствии с действующими регламентными документами, измерения изоляции должны проводиться:

  • для мобильных электроустановок не реже одного раза в 6 месяцев;
  • для наружных электроустановок, кабелей и проводов в особо опасных помещениях не реже одного раза в 12 месяцев;
  • для остальных видов оборудования и сетей не реже одного раза в 36 месяцев.

Иными словами, измерение сопротивления изоляции электропроводки в магазине или в офисе должно проводиться не реже одного раза в 3 года.

По результатам проведенных измерений составляют соответствующий акт, в котором фиксируют полученные данные.

Сравнивая известную норму на сопротивление изоляции электрической сети с полученными результатами измерений, делают вывод о ее работоспособности. Если измеренное сопротивление изоляции постоянному току не соответствует норме, то проверяемая сеть выводится в ремонт до восстановления ее рабочих параметров. Подтверждением окончания ремонтных работ и правомерности ввода сети в эксплуатацию будет являться протокол итоговых послеремонтных измерений сопротивления изоляции.

В связи с тем, что сопротивление изоляции по постоянному току для линий связи нормируется более жестко, то и алгоритм контроля над его состоянием несколько иной. Контрольные измерения этого параметра для линий, не стоящих под избыточным воздушным давлением, проводятся весной, перед началом ремонтного сезона, с тем, чтобы можно было спланировать соответствующие ремонтные работы, если состояние кабельной линии не нормальное.

Ремонт считается законченным, а кабельная линия работоспособной, если итоговые измерения ее параметров подтверждают соответствие сопротивления изоляции участка сети установленной норме (в пересчете на реальную длину).

Методики производства указанных выше измерений имеют некоторые специфические особенности, характерные для силовых сетей и для линий связи. К примеру, при измерении сопротивления изоляции электросети офиса или магазина прибор мегаомметр подключают к измеряемой сети в точках «жила» и «земля», не отсоединяя от нее отводы к розеткам и переключателям.

Сопротивление изоляции линейных элементов линий связи измеряют по схемам «жила-жила» и «жила (все жилы)-земля», предварительно отключив полностью все жилы измеряемой кабельной продукции от любых контактов с аппаратурой. То есть измерение проводят в режиме холостого хода.

Однако перед проведением любых измерений обязательно следует убедиться в отсутствии на измеряемой линии мешающего или опасного напряжения и принять соответствующие меры по защите как измерителя, так и других людей, имеющих доступ к измеряемым цепям. После окончания измерений необходимо снять с измеренных жил остаточный электрический заряд.

В итоге для содержания в исправном состоянии проводного линейного хозяйства и электроустановок достаточно выполнять установленные регламенты и вовремя контролировать такой важный параметр, как сопротивление изоляции постоянному току. Применяя соответствующие нормы, следует помнить о соотношении величины сопротивления изоляции и длины участка. То есть чем длиннее участок проводной линии, тем меньше для него норма по изоляции.

Чем можно измерять сопротивление

Прибор для измерения сопротивления называется Омметром, а для измерения больших величин — Мегаомметром. Как правило, радиолюбителями и простыми людьми такие приборы не используются, поскольку это не практично. Их применяют на фабриках и заводах, электростанциях, которые производят резисторы или в научно-исследовательских центрах.

На практике для дома и работы электриками используются мультиметры и тестеры, которые объединяют в себе вольтметры, амперметры, омметры и многие другие функции для определения характеристик электрической сети.

Замер сопротивления советского резистора

Мультиметром

Сопротивляемость любого проводника и изоляции можно измерить мультиметром. Чтобы сделать это, сперва необходимо выбрать проверяемый элемент: провод, резистор, предохранитель и так далее. Общим правилом будет извлечение исследуемого объекта из электрической цепи или проведение замеров до его подключения. Это основано на том, что при измерении параметров включенного элемента, данные могут быть неточными, так как на них влияют другие факторы.

Важно! Перед измерением мультиметром следует включить его и настроить на определение соответствующей величины, вставить щупы в разъемы, если они не вставлены. При работе с приборами и сетями повышенного напряжения нужно соблюдать все меры безопасности

При работе с приборами и сетями повышенного напряжения нужно соблюдать все меры безопасности

Тестером

На самом деле, понятия тестер и мультиметр тождественны. Когда на рынке СНГ появились первые цифровые мультиметры, их начали называть тестерами за способность тестировать работоспособность электрических элементов по типу диодов, транзисторов, резисторов. Также они способны прозвонить сеть или проводку. Понятие «мультиметр» более правильное для этого вида приборов.

Часто тестерами называют менее функциональные приборы, которые не могут проверять температуру и обладают более низкой ценой, чем мультиметры. На самом деле это одно и тоже. Любой мультитестер может измерять сопротивление и другие важные электрические характеристики.

Замер сопротивления в электросети позволяет предупредить многие аварийные ситуации

Приборы для проведения измерений

Для проведения испытаний именно постоянным пульсирующим напряжением наилучшим выбором является мегаомметр. В приборах старых конструкций для получения напряжений использовался встроенный механический генератор, работающий по принципу динамо-машины. Чтобы выдать необходимое напряжение, надо было усиленно крутить ручку. В настоящее время мегаомметры выполняются в виде электронных устройств, работающих от батарей, они имеют компактный размер и удобное программное обеспечение. Современные мегаомметры имеют память, где хранятся несколько испытаний. При каждом измерении проводится автоматический подсчет коэффициента абсорбции. Его значение определяется отношением тока поляризации к току утечки через диэлектрик — изоляцию обмотки. При влажной изоляции коэффициент абсорбции близок к 1. При сухой изоляции R60 (сопротивление изоляции через 60 сек после начала испытания) на 30-50 % больше, чем R15 (через 15 сек).

Оцените статью:

⭐ Мегаомметр м1101м инструкция — Рейтинг сайтов по тематике на RANKW.RU

Мегомметр, мегаомметр и другие измерительные приборы

Наше предприятие выпускает измерительные приборы: мегомметр, мегаомметр и другие. Лучшее качество и обслуживание в России.

omm.ru

мегомметр, мегаомметр, купить

    Google PageRank: 2 из 10    Яндекс ТИЦ: 475

Рейтинг:

15.3

Главная страница - Свободное общение

16 окт 2013 инструкция к cxbx инструкция для elenberg ht 125 lt 3 0 slim инструкция подключение прибора ваф 85 м1 инструкция про организацию  - часы шкода октавия настройка - YouTube

odaff. ru

ваф, 85, м1, инструкция

    Google PageRank: 0 из 10

Рейтинг:

13.5

ПетроЭнергоПрибор. Электроизмерительные приборы: приборы KEW, вольтамерфазометр М4185, вольтамерфазомметр М4185, мегаомметр М4122, компаратор СА507, мост переменного тока СА7100, передвижная лаборатория ЛВИ

Выгодные предложения по электроизмерительным приборам и установкам: мегаомметр М4122, вольтамперфазометр М4185, ВАФ, прибор KEW, компаратор СА507, мост СА7100, передвижная лаборатория ЛВИ, Вольтамперфазомметр М4185

spbpribor. ru

приборы kew, ваф, мегаомметр м4122, компаратор са507, лви

    Google PageRank: 0 из 10

Рейтинг:

13.1

Офтальмогель инструкция - Скачивай без рекламы

инструкция по делопроизводству в вс рф. Expand Collapse должностная инструкция бухгалтера по учету мпз офтальмогель инструкция. - Сергей Кукушкин (_1533205027202) on Twitter

cc24-7.ru

офтальмогель, инструкция

Рейтинг Alexa: #12,736,527    Google PageRank: 0 из 10    Яндекс ТИЦ: 0

Рейтинг:

12.9

Группа компаний БРИС. Электроизмерительные приборы: приборы KEW, вольтамерфазометр М4185, мегаомметр М4122, компаратор СА507

Поставка, гарантийное и сервисное обслуживание электроизмерительных приборов для энергетики. г.Зеленоград, Россия.

bris.ru

измеритель, kew, приборы kew, приборы kyoritsu, мегаомметр м4122

Рейтинг Alexa: #9,536,519    Google PageRank: 2 из 10

Рейтинг:

12. 7

Главная страница - Свободное общение

вита импульс инструкция brother швейная машина инструкция аллилуйя песня аккорды - Вита импульс инструкция , инструкция

kinoshkionline.ru

импульс, инструкция

    Google PageRank: 0 из 10

Рейтинг:

12. 4

- Вопросы и ответы

Инструкция dvr h 264 Инструкция по эксплуатации - H.264 Network DVR. Инструкция по эксплуатации. - Инструкция dvr h 264 - Новейший выбор <wbr />

promorabbit.ru

инструкция, h, 264, network, dvr



Рейтинг:

11. 9

- Поиск по всему

У нас Вы вайдете ответы даже на такие вопросы: инструкция led часы, метилдопа инструкция - Метилдопа инструкция - Русский

fredericm72.ru

метилдопа, инструкция



Рейтинг:

11. 9

1 0 0 инструкция по применению - Инструкции

Инструкция по применению и режим дозирования. При инфекционно-воспалительных заболеваниях урогенитального тракта у женщин препарат назначают интравагинально по 1 свече (250 тыс. или 500 тыс. - Генферон - инструкция по применению, аналоги, отзывы и формы

bcs-shop.ru

1, 0, 0, инструкция, по

    Google PageRank: 0 из 10    Яндекс ТИЦ: 0

Рейтинг:

11. 6

к кухонному комбайну Kenwood FP-470 инструкция

Kenwood FP 270 Кухонные Комбайны Инструкция, описание, мануал, руководство, форум, Инструкция по эксплуатации

guitarilla.ru

Рейтинг Alexa: #9,296,064    Google PageRank: 0 из 10    Яндекс ТИЦ: 10

Рейтинг:

11. 0

Евротеф 208 инструкция, полезная инструкция

Итак, где остановился евротеф 208 инструкция, и выбил искру из беломраморного бедра Алисы.

kirillsidorenko.ru

Рейтинг Alexa: #9,714,988    Google PageRank: 0 из 10    Яндекс ТИЦ: 0

Рейтинг:

10.9

Провизор технолог должностная инструкция - Мануалы, инструкции

Должностная инструкция провизора-технолога аптеки. Типовая форма. Федеральное агентство по здравоохранению и социальному развитию.Клинический центр. Должностная инструкция «Утверждаю». - Должностная инструкция провизора-технолога аптеки - Перв...

stonehead.ru

провизор, технолог, должностная, инструкция



Рейтинг:

10.9

Htc инструкция по применению - Тема с содержимым

htc инструкция по применению - подробная инструкция. Тему открыл юзер - SeKToR. Возможность получить ответ на интересующий Вас вопрос

qyjkl.ru



Рейтинг:

10.9

Рекутан инструкция - Архив

На этой странице содержится описание РЕКУТАН , инструкция РЕКУТАН , отзывы - РЕКУТАН. РЕКУТАН - Инструкция

pizone. ru

рекутан, инструкция



Рейтинг:

10.9

руководство по эксплуатации мегаомметр м1101м

руководство по эксплуатации мегаомметр м1101м

код ОКС-руководство по эксплуатации мегаомметр м1101м

наименование документа английское:руководство по эксплуатации мегаомметр м1101м

описание документа по русски-руководство по эксплуатации мегаомметр м1101м
краткое название руководство по эксплуатации мегаомметр м1101м


дата принятия норматива-руководство по эксплуатации мегаомметр м1101м


дата окончания действия стандарта-руководство по эксплуатации мегаомметр м1101м

КГС-руководство по эксплуатации мегаомметр м1101м


разные с


стогер инструкции видео-стогер инструкции видео

неисправности canon pc1057:неисправности canon pc1057

ремонт хлебопечек daewoo international-ремонт хлебопечек daewoo international
руководство по ремонту газели с 405 двигателем руководство по ремонту газели с 405 двигателем

разблокировка ru21816-разблокировка ru21816
распиновка huawei ets 2055-распиновка huawei ets 2055

газовая колонка аристон gi7s11lffi-газовая колонка аристон gi7s11lffi

akai mpc 1000 в китае:akai mpc 1000 в китае
инструкция 25н скачать-инструкция 25н скачать


зарядное устройство спутник cr 609:зарядное устройство спутник cr 609

wep 870 bycnherwbz:wep 870 bycnherwbz

инструкцию audi concert-инструкцию audi concert

инструкция по применению canon mp 280-инструкция по применению canon mp 280


инструкция для citizen srp 285 инструкция для citizen srp 285

panasonic strada инструкция cn dv155 panasonic strada инструкция cn dv155


samsung e 1170 инструкция:samsung e 1170 инструкция


Все документы

М1101м инструкция по применению | Домострой

Нием

Измерение сопротивления изоляции СЭС, не находящегося под напряже-

Измерение сопротивления изоляции

На судах для измерения сопротивления изоляции обесточенного СЭО используют специальные электроизмерительные устройстваМ102101, переносные приборы -1 и БМ-2.

Принцип действия этих приборов заключается в искусственном создании и последу

ющем измерении тока утечки, значение которого зависит от сопротивления изоляции.Поэтому мегаомметры имеют источник утечки (источник питания) и измеритель-

ное устройство со шкалой, проградуированной в килоомах или мегаомах.

Индукторный мегаомметр типа М1101 изображен на рис. 6.7

Рис. 6.7. Индукторный мегаомметр М1101:

а - принципиальная схема; б, в - схемы за препятствием при измерении изоляции в положениях соответственно «.МОм» и «кОм»; г - шкала

Индукторный мегаомметр типа М1101 (рис.6.7, а) снабжен встроенным генерато-

ром (индуктор) переменного тока G с ручным приводом.

Напряжение генератора, выпрямляемое несимметричной мостовой схемой дио-

дах VD1, VD2, конденсатора С1, С2, представляет собой измерительное устройство ИУ логомет-

рического типа с рабочей 1-1 и противодействующей 2-2 рамками.

Обе рамки и укрепленная с ними на одной оси стрелка образуют подвижную систе

му, поворачивающуюся внутри поля постоянного магнита N - S.

Вращающиеся моменты обоих рамок противоположно, причем по часо

стрелке у противодействующей рамки.

На лицевой части прибора имеются зажимы 3 (земля), Л (линия), Э (экран) и пере

ключатель S1 с двумя положениями: «МОм» и «кОм». Провод, идущий изнутри прибора к зажиму Л, экранирован, причем экрующая оболочка соединена с зажимом Э.

По схеме S1 находится в положении «МОм».При вращении рукоятки

ки генератора G образуются 2 параллельные ветви (рис. 6.7, б) с токами

I = U / (R + R + R) и I = U / (R + R + R + R ) (6,19),

где Rи R - сопротивление соответственно измерительной и противодейству

В ветви с током I сопротивления R и R соединены последовательно.

Из приведенных для токов I и I , следует, что с уменьшением R ток I не изменен, а ток I увеличивается.

Поэтому угол поворота подвижной части прибора α = k I / I увеличивается и при R = 0 становится наибольшим, а стрелка устанавливается в крайнее правое по

ложение напротив отметки «0» верхней шкалы (рис. 6.7, г).

Если переключатель S1 перевести в положение «кОм» , измеряемое сопротивление R относительно участка цепи с измерительной рамкой 2-2 подключается параллельно (рис. 6.7, в) и при R = 0 замыкает рамку накоротко. Вращающий момент измерительной машины до нуля, стрелка прибора устанавливают вращающего момента рабо-

чей рамки поворачивается против часовой стрелки и устанавливается напротив "0" нижней шкалы.

Мегаомметр м1101м

Однажды, во время одного из походов, наткнулся на кучу разломанных измерительных приборов. К моему удивлению обнаружил один уцелевший прибор, и решил его спасти.Позже пробнил, что прибор вполне работоспособен.

Мегомметр М1101 / М предназначен для изоляции электрических проводов, кабелей, разъёмов, трансформаторов, обмоток электрических машин и других устройств, а также для измерения поверхностных и объёмных сопротивлений изоляционных материалов, не находящихся под напряжением.


Далее информация, которую мне удалось найти.

Технические характеристики приборов мегомметры М1101 / М :

Класс точности - 1,0;
Номинальное напряжение - 100В, 500В, 1000В;
Пределы измерений рабочей части шкалы соответственно - 0,01 МОм-2,0 МОм; 0,05 МОм-100 МОм, 0,2 МОм-220 МОм;
Конечное значение шкалы прибора мегомметр М1101 / М - 500 МОм;
Температура окружающего воздуха - от -30ºС до + 40 ° С;
Относительная влажность - до 90% при температуре + 30 ° С;
Провода прибора мегомметр М1101 / М в комплекте;
Время показаний - не более 4с;
Режим работы прибора мегомметр М1101 / М - прерывистый, измерение - 1 минута, пауза - 2 минуты;
Питание - встроенный электромеханический генератор;
Скорость вращения рукоятки прибора мегомметр М1101 / М - 120об / мин-144об / мин;
Габариты - 200х155х140мм;
Масса - 3,5кг;


Принципиальная схема мегомметра М1101. г, + г2 - ограничительное сопротивление в цепи тока; rs + r, - добавочные сопротивления в цепи напряжения; Г - генератор постоянного тока: И - измеритель, логометр; П - переключатель пределов измерения; 3, Л, Э - зажимы «земля», «линия», «экран»; 5 - противодействующая рамка; 6 - рабочая рамка.
На рис. изображена принципиальная электрическая схема наиболее распространенного мегомметра типа M 1101, имеющего два предела измерения. Как видно из схемы, противодействующая рамка логометра включает последовательно с добавочными сопротивлениями г3 и г4 па напряжение полное напряжение генератора постоянного тока Г.Рабочая (токовая) рамка включается в цепь генератора последовательно с ограничивающими сопротивлениями t и г2. Величины этих сопротивлений (подбирают так, чтобы при номинальной скорости вращения якоря и при короткозамкнутых зажимах мегомметра Л и 3 стрелка логометра устанавливалась на нулевой отметке шкалы большего предела измерения (Мом) замкнуты контакты 2 и 3 переключателя пределов П. При этом образует последовательную цепь переключателя: зажим JI, контакты 2—3; сопротивление ги рабочая рамка логометра, генератор, сопротивление rz и зажим 3.Измеряемое сопротивление используется в цепи между зажимами Л и 3. Дополнительный зажим Э внутри прибора при измерениях с токов утечек. На меньшем пределе измерения (ком) замкнуты контакты 3—4 и 1—2 переключателя пределов П. При этом образует параллельная цепь: плюс генератора, рабочая рамка, сопротивление Lana Sator Lana написала 11 марта 2012 в 17:22

Видеоинструкция по применению мегаомметра

Как говорится «по многочисленным просьбам…» записал сегодня на видео пример измерения мегаомметром сопротивления изоляции токоведущих частей

Мегаомметр- электромеханический, то есть с «крутилкой», надо вращать ручку как на шарманке))

Лично мне такой больше по душе чем электронный, с тем у меня как то не сложились отношения…

На видео рассказываю как устроен мегаомметр, основные технические характеристики и правила применения- что куда подключать. как крутить и т.д.

Получилась своеобразная краткая инструкция по мегаомметру в видеоформате.

С видео опять у меня уже просмотр- оказалось что стрелочный указатель совсем не видно.Эх, что ж делать, фотоаппарат у меня не справляется с поставленой согласовой)))

В статье на фото все прекрасно- можно посмотреть.

У кого нет возможности смотреть видео- читайте статью.

Для чего предназначается мегаомметр? Для измерения изоляции токоведущих частей. На выходе мегометра при вращении рукоятки появляется высокое напряжение, если изоляция плохая- ее начинает «прошивать».

И чем хуже изоляция тем сильнее ее пробивает повышенным напряжением мегаомметра- тем ниже ее сопротивление.

Токоведущие части- это провода, шины и т.п. которые в нормальном режиме находятся под напряжением и по ним происходит электрический ток.

А вот как раз для того, что бы этот режим работы был нормальным, а не должно быть аварийным нам и надо иметь хорошую изоляцию токоведущих частей относительно земли, корпусов и всего, где не должно быть опасного места.

Вообще в энергетике самый главный приоритет- это жизнь и здоровье человека. Железяку можно отремонтировать, заменить, а жизнь человека бесценна.

Электричество представляет реальную угрозу здоровью, поэтому от него отделяются, отгораживаются- изолируются всеми возможными средствами.

В проводах это всевозможный нетокопроводящий материал, на подстанциях с высоким напряжением и громоздким оборудованием- соответствующий воздушный зазор, фарфоровая изоляция ну и т.д.

А вот что бы знать в каком состоянии у нас находится изоляция и мегаомметр.

Все прекрасно знают и передают постоянно в новостях- сколько происходит пожаров от неисправной электропроводки- вот последствия нарушенной изоляции.

Параметры изоляции регламентируются в ПУЭ- правилах устройства электроустановок и измеряются естественно в Омах.

Так как сопротивление изоляции очень высокое и значение получаются иногда с девятью нулями, используя приставку МЕГА, то есть шесть нулей сокращается и значение, например,

00000 проходит в 9 тыс. МОм.

Это было небольшое вступление, а сейчас про мегаомметр.

Предназначен уже сказал для чего технические характеристики кратко:

режим работы прерывистый, 1 мин.максимум можно измерять, 2 мин. перерыв и т.д.

режимы измерения повышенным напряжением 500, 1000, и 2500 Вольт

измерительная шкала- верхняя и нижняя.

По верхнему измеряется очень высокое сопротивление от 50 до 10 тыс.МОм

По нижнему- от 0 до 50 МОм

Скорость вращения рукоятки- 120-140 оборотов в минуту.

Рабочее положение- горизонтальное, при любом другом стрелочный индикатор будет давать погрешность измерения- немножко врать.

На корпусе имеется клемная колодка, куда подключаются измерительные провода со щупами. Всего- три клеммы.

Клемма с буквой «Э» обозначает экран. Сюда подключается специальный третий провод из комплекта, идущего с мегаомметром.

Второй конец этого провода фиксируется на кожухе или витрины. Это используется при измерении сопротивления изоляции между двумя токоведущими частями для устранения токов утечки, утечки при этих измерениях.

Если же меряется изоляция относительно корпуса оборудования или «земли» - то подключать клемму «Э» не надо!

На одном из измерительных проводов на конце- две клеммы, одна- маркированная буквой «Э» подключается на соответствующую клемму «Э» мегаомметра, вторая- на среднюю клемму.

Второй измерительный провод подключается на клемму со знакомус.

Если экран не нужен- эту клемму провода просто не подключаем.

Как работать мегаомметром?

Для начала надо убедиться, что токоведущие части где будем измерять отключены- проверяем отключенные автоматы, рубильники и т.п.

Дальше проверяем отсутствие напряжения проверенным индикатором или прибором.

Подключите токоведущие части и снимите заземление только после подключения мегаомметра.

Измерительные щупы мегаомметра использовать только за изолирующие рукоятки (при напряжении выше 1000Вольт кроме этого используют диэлектрические перчатки)

Когда измеряем- нельзя касаться токоведущих частей!

Делаем измерение изоляции и по окончании- снимаем заряд с токоведущих частей прикасаясь к ним кратковременно проводом заземления.

Снимаем заряд и с самого мегаомметра- прикасаемся друг к другу измерительными щупами к другу.

Не забываем снять заземление с токоведущих частей! Иначе будет конкретное КЗ!

Основу вроде всю написал, если у вас есть что добавить- пишите в комментарии.

Главная

МОУ " Ряжская средняя школа 2"

Муниципальное общеобразовательное учреждение

«Ряжская средняя школа №2»

Фактический адрес: Рязанская область, г.Ряжск, ул. Высотная, д. 12

Юридический адрес: Рязанская область, г. Ряжск, ул. Высотная, д. 12

Телефон: 8 (49132) 22-805, 22-820

Адрес школьного сайта: http: //школа2-ряжск. рф

E-mail.ru: Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Объявление

Уважаемые родители! Доводим до вашего сведения, что ежедневный прием детей с 01.09.2020 года в МОУ «Ряжская СШ №2» в целях минимизации распространения COVID-19 будет проводиться согласно требованиям Роспотребнадзора.

- Организуются ежедневные «утренние фильтры» при входе в здание с помощью проб и недопущения лиц с признаками респираторных заболеваний;

- отменена кабинетная система; за каждым классом закреплен отдельный кабинет, кроме каждого кабинетов;

- посещение посещения образовательного учреждения родителями, по всем интересующим вопросам обращаться к классным руководителям и администрации школы по телефонам;

- запрещено проведение массовых мероприятий;

- в случае возникновения у ребенка повышенной температуры или признаков респираторных заболеваний, учащийся к занятиям НЕ ДОПУСКАЕТСЯ и информация доводится до родителей.

ГРАФИК ДЕЖУРСТВА АДМИНИСТРАЦИИ

Дни недели

Ответственный дежурный

1

Понедельник

Вековищева Н.П

8-910-566-70-00

2

Вторник

Тихонская Н.В.

8-915-611-47-54

3

Среда

Танишина О.В.

8-910-621-27-30

4

Четверг

Киселева Н.Н.

8-910-568-50-15

5

Пятница

Лукашин Д. В.

8-910-630-49-85

Администрация школы.

Наша школа является лауреатом - победителем конкурса "Лидеры отрасли 2020"!

Приглашаем всех желающих посетить наш выставочный стенд. Перейти к просмотру.

Телефоны горячей линии по вопросам психологического консультирования родителей:

центр психолого-педагогической помощи -медицинская и социальная помощь Рязанской области, осуществляют консультацию по вопросам обучения и воспитания

8 (4912) 77-88-42

телефон управления образования и МП

8 (49132) 2-15-61,

8-953-731-15-34

МОУ "Ряжская СШ №2"

8 (49132) 22-805

Телефоны горячей линии по дистанционному обучению

Киселёва Наталья Николаевна

8 (910) 568 50 15

Вековищева Надежда Петровна

8 (910) 566 70 00

Тихонская Нина Васильевна

8 (915) 611 47 54

Группа в VK

Олимпиада по финансовой грамотности

Муниципальное общеобразовательное учреждение «Ряжская средняя школа №2» объявляет приём учащихся в 10 инженерный класс. Занятия будут организованы совместно с Рязанским институтом (филиалом) «Московский политехнический институт».

Заявления принимаются по адресу: ул. Высотная, д. 12. Контактные телефоны 2-28-05, 2-28-20.

Материалы по гриппу - видео и инфографика

Всем, кто неравнодушен к будущему нашей страны и судьбе подрастающего поколения, пригласить участие в областной акции «Вместе против наркотиков», которая начнется в школе с 25 сентября.

ОБЪЯВЛЕНИЕ

С 01.03.2018 года вход в систему БАРС - WEB Образование предоставляется только через портал ГОСУСЛУГИ.

В соответствии с соглашением 2 постановления Правительства Российской Федерации от 10 июля 2013 г. № 584 "Об использовании федеральной государственной информационной системы" Единая система идентификации и аутентификации в инфраструктуре, обеспечивающая информационно-технологическое информационное обеспечение, предоставление государственных и муниципальных услуг в электронной форме ", получение доступа с использованием информационно-телекоммуникационной сети« Интернет »к Информация, содержащаяся в государственных и муниципальных информационных информационных системах, предоставляется исключительно пользователям, прошедшим авторизацию ЕСИА, кроме случаев, когда недопустимость ограничения доступа к которой установлена ​​Постановлением и федеральными законами. В информационной информационной безопасности, а также выполняет требования нормативно-правовой базы Российской Федерации ГИС «Электронная школа Рязанской области», используемая для оказания государственных и муниципальных услуг в электронном виде интегрирована с ЕСИА.

Вы можете перейти к подтверждению сразу после успешной Регистрации, а также позже, воспользовавшись сообщением, размещенной на баннере в Личном кабинете.

Для подтверждения платежной записи выполните следующие шаги:

1.Заполнить личные данные профиля - СНИЛС и паспортные данные.
2. Дождаться завершения автоматической проверки личных данных.
3. Подтвердить личность одним из доступных способов:

  • обратиться в Центр обслуживания;
  • получить код подтверждения личности по почте;
  • воспользоваться усиленной квалифицированной электронной подписью или Универсальной электронной картой (УЭК).

Центр обслуживания в городе Ряжске:

Отдел ГКУ РО "Управление социальной защиты населения Рязанской области" по Ряжскому району
ГКУ РО "УПРАВЛЕНИЕ СОЦИАЛЬНОЙ ЗАЩИТЫ НАСЕЛЕНИЯ РЯЗАНСКОЙ ОБЛАСТИ"

391960, Рязанская область, г. Ряжск, ул. М. Горького, д. 106
+7 (491-32) 2-21-53

· Восстановление доступа

· Регистрация учетной записи

· Удаление учетной записи

· Подтверждение личности

Понедельник-четверг с 8.00 до 17.00 часов обед с 13.00 до 13.45 Пятница с 8.00 до 15.45

С сентября 2019 года в МОУ "Ряжская СШ №2" несет онлайн-уроки финансовой грамотности.

Проект «Онлайн уроки финансовой грамотности. Профессионалы финансового рынка придут в каждую школу »помогают старшеклассникам из любой точки России получить равный доступ к знаниям, используя возможность« живого »общения с профессионалами финансового рынка, формирует принципы ответственного и грамотного подхода к принятию финансовых решений. Организатором Проекта выступает мегарегулятор финансового рынка - Центральный банк Российской Федерации. В качестве партнеров в Проекте участвуют 14 организаций и их региональных представительств из числа профессиональных участников рынка ценных бумаг, банков, страховых компаний, вузов, госорганов. Задействовано более 50 лекторов - экспертов. Уроки проходят в формате вебинаров в режиме реального времени, что позволяет экспертам взаимодействовать с аудиторией, задавать вопросы, получать ответы учащихся и самим отвечать на их вопросы. Эксперты рассказывают школьникам о личном финансовом планировании, инвестировании, страховании, преимуществах использования банковских карт. Особое внимание уделяется правилам безопасности на финансовом рынке и защите прав потребителей финансовых услуг.

В Российских школах проходит Единый урок по безопасности в Интернет

Инициатор проведения Единого урока Федерала спикер Совета Федерации Собрания Российской Федерации В. В.И. Матвиенко.

Единый урок проходит при активной поддержке Минобрнауки РФ, Минкомсвязи РФ, института развития Интернета, федеральных и региональных органов власти, а также представителей интернет-отрасли и общественных организаций.

Единый урок представляет собой мероприятия для школьников, направленные на повышение уровня кибербезности и цифровой грамотности, а также на обеспечение внимания родительской и педагогической общественности к проблеме безопасности и развития детей в информационном пространстве.

В нашем учреждении пройдут тематические уроки, родительские собрания и другие мероприятия.

Обучающихся мы просим регистрировать на сайте квеста по цифровой грамотности «Сетевичок» www.Сетевичок.рф, а их родители (законных представителей) прошли опрос на сайте www.Родители.сетевичок.рф.

Информация о работе «телефона доверия»

ГБУ РО «Областной клинический

наркологический диспансер

ВНИМАНИЮ НАСЕЛЕНИЯ!

В ГБУ РО «Областной клинический

наркологический диспансер »работает

«ТЕЛЕФОН ДОВЕРИЯ»

8- (4912) -25-95-27

При звонке на этот номер из любого населенного пункта Рязанской области Вы можете получить бесплатную анонимную консультативную помощь квалифицированных специалистов по вопросам профилактики, лечения и медицинской реабилитации лиц с алкогольной и наркотической зависимостью.

Часы работы «Телефона доверия»:

понедельник - пятница с 8:00 до 20:00.

Уважаемые родители !!!

Опасаетесь, что Ваш ребенок употребляет наркотики?

Мы можем помочь!

Вы можете обратиться в Центр медицинской помощи и реабилитации для детей и подростков с наркологическими проблемами (ЦМПРДиП) ГБУ РО «Областной клинический наркологический диспансер» для проведения бесплатной и анонимной диагностики на наличие наркотических веществ в моче.В случае получения положительного результата врачи и психологи наркологического диспансера интуитивная Вам помощь. Кроме того, получить консультацию можно по телефону доверия наркологического диспансера 25-95-27.

Адрес ЦМПРДиП: г. Рязань, проезд Яблочкова, д. 5а (проезд по ул. Циолковского до остановки «Рязанский колледж электронных приборов» автобусами №№ 5,6,7,12; троллейбусами №№ 6,13).

Мегомметр М-1101 - Ремонт электрических аппаратов напряжением выше 1000 в заземляющих устройствах

Мегомметр М-1101 состоит из генератора с приводным механизмом и логометрического устройства.

Генератор прибора является постоянным током и состоит из магнитопровода 1 статора с пластинчатыми полюсами и ротора 2, представляющего собой восьмиполюсный постоянный магнит. Ротор расположен в статоре и во вращении зубчатой ​​передачи 7, соединенной с ручкой 8.

При полном обороте вращающегося ротора направление магнитного потока, пересекающего обмотку статора, изменяется на обратное восемь раз. При этом усиление полярности магнита ротора индуктируется в обмотке статора переменное напряжение, выпрямляемое коллектором 4.


Генератор мегомметра М-1101

Генератор мегомметра М-1101 с приводным механизмом и регулятором: 1 - магнитопровод генератора статора, 2 - ротор генератора, 3 - щетки, 4 - коллектор - обмотка статора, 6 - пружина расцепления при вращении в обратном направлении, 7 - зубчатая передача, 8 - ручка вращения ротора генератора, 9 - центробежный регулятор, 10 - грузы регулятора.


Постоянное напряжение на зажимах прибора поддерживает центробежный регулятор с грузами.При повышенной скорости вращения цент ручки прибора грузы под действием расходятся и выдвигая ротор из статора, уменьшают магнитное сцепление обмотки и индуктируемое в ней напряжение.

Логометрическое устройство состоит из неподвижной части (постоянный магнит, магнитопроводы, полюсные наконечники) и подвижной (рабочая и противодействующая рамки). Рабочая и противодействующая рамки жестко скреплены под углом 90 °.

Токи, протекая по обеим катушкам и взаимодействуя с магнитным полем, вращающие моменты, проявляют в противоположные стороны.Угол поворота подвижной части зависит от отношений токов в катушках и не зависит от приложенного напряжения.

При измерении сопротивления цепи, присоединенной к зажимам прибора, его подвижная часть поворачивается на определенный угол, а закрепленная на ее оси стрелка указывает сопротивление на шкале прибора, отградуированной в килоомах и мегомах.

Нормальная скорость вращения ручки прибора 120 об / мин. Изменение ее скорости вращения в пределах 80 - 160 об / мин практически не влияет на измерения измеряемой величины.

«Ремонт электрооборудования промышленных предприятий»,
В.Б.Атабеков

Нужна инструкция на мегомметр м1101м 1000 в :: bkorjt

Файл: Нужна инструкция на мегомметр м1101м 1000 в

инвентаризация имущества нормативный документ

презентация, по, химии, железо и его, соединения

Найти мегаомметр м1101м 1000В.Мегомметр М-1101 - Ремонт электрических аппаратов * Мегомметр. 1101 состоит из генератора с приводным механизмом и логометрического устройства.Типовые инструкции по охране труда для работников по должностям, Глава профессиям. В электроустановках напряжением выше 1000В, кроме того, следует пользоваться диэлектрическими перчатками. Мегомметр М-1101 состоит из генератора с приводным механизмом и логометрического устройства. 0—1000. Устройства прогрузки автоматов РТ2048 Для чего это нужно? Мегомме? Тр, мегаомме? Тр (от мегаом и -метр) - прибор для измерения больших значений сопротивлений. 18 августа - Комментировать - Оценить - Разместить.Мегаомметр М1101М 1000В, М1101М 500В (генератор) * Мегомметр М1101 / Мегаомметр М1101 предназначен для измерения изоляции электрических проводов, кабелей, разъёмов, трансформаторов, обмоток Скачать паспорт Вы ищете мегаомметр м1101м инструкция. Отличается от омметра тем, что измерение сопротивления производятся на высоких напряжениях, прибор сам генерирует (обычно 100, 500, 1000 или 2500 вольт). Рис. Руководство по эксплуатации мегаомметра MIC-1000 1.21 Мб. 11 марта 2012Технические характеристики приборов мегомметры М1101 / М: Класс точности - 1,0; Номинальное напряжение - 100В, 500В, 1000В; Пределы рабочей части шкалы соответственно - 0,01 МОм-2,0 МОм; 0,05 МОм-100 МОм, 0,2 МОм-220 МОм М4100 / 3.Ниже приводится его краткое описание, Мегаомметр используется для измерения высокого сопротивления Мегомметр М1101М. 3 февраля 2012Получилась своеобразная краткая инструкция по мегаомметру в видеоформате. Методика поверки прибора. Измерительные щупы мегаомметра брать только за изолирующие рукоятки (при напряжении выше 1000Вольт кроме этого используют диэлектрические перчатки). Ваш файл найден - мегаомметр м1101м инструкция. Схемы присоединения мегаомметра М4100 / 5. Мегаомметр (Мегомметр) - что это такое? Измерение сопротивления изоляции.Поверка прибора, составленный по инструкции 188-60, утвержденной Государственным Комитетом стандартов, мер и измерительных приборов 8 июля I960 г. 3. Мегаомметры инструкции по эксплуатации приборов. Генератор устройства постоянного тока и магнитопровода 1 статора с пластинчатыми полюсами и ротора 2Нужна инструкция на мегомметр м1101м 1000 в.
пример составления матрицы томпсона стрикланда, с.довлатов собрание сочинений т.1 аудиокнига, samsung ce945gr инструкция по эксплуатации pdf y

Мегаомметр м1101м инструкция по эксплуатации

1.Ознакомиться с техническими характеристиками мегомметра типа М1101М, предоставленного для работы. Определить основные характеристики других приборов, предназначенных для измерения сопротивления их изоляции.

Перечень и технические характеристики приборов записать в табл. 12.1.

Проверить исправность мегомметра M1101М. Для этого при разомых зажимах вращают ручку генератора со средней скоростью 120 об / мин и следят за стрелкой установтеля, которая должна на отметку бесконечности «∞» шкалы мегомов, если переключатель П находится в положении МВт , или на отметку «0 »Той же шкалы мегомов, если переключатель находится в положении КW .Если стрелка не устанавливается на указанные отметки, - прибор неисправен;

3. Измерить сопротивление изоляции или двух измерительных приборов по указанию преподавателя. Соединить между собою токопроводящие контакты и присоединить их к зажиму Л мегомметра (рис.12.2). Зажим З соединить с металлическим корпусом измерительного прибора или его металлическими деталями (не токопроводящими). Переключатель П установить в положение МВ . Вращая ручку генератора, наблюдайте за отклонением стрелки, которая показывает по шкале измерителя измеряемого сопротивления изоляции прибора R изп . Оно должно быть порядка 20 или 50 МОм (в зависимости от типа испытуемого прибора.

Результаты измерений записать в табл.12.1

4. Измерить сопротивление изоляции кабеля или кабельной сети. Перед измерением проверить исправность мегомметра, как указано в поле 2.

Измеряемую кабельную линию обязательно обесточить и присоединить ее жилу к мегомметру (рис.12.2, а). Переключатель П установить в положение КW . Затем вращая ручку генератора, снимите показания с измерителя, как и при номинальном измерении сопротивления изоляции (пункт 3). В такой же измерить изоляцию остальных жил кабеля (если это силовой кабель, то надо измерить изоляцию фаз А, В, С и нулевой жилы N) . Результаты измерений изоляции изоляции R изк записать в табл. 12,1

Результаты измерений изоляции изоляции

Измерительных приборов Жил кабеля Обмоток (фаз) статора относительно корпуса Между обмотками (фазами) статора
относительно земли между жилами
№ измерительного прибора величина сопротивления изоляции Rиз. п на названии фазы сопротивление изоляции Rиз. к на названии фазы сопротивление изоляции Rиз. к на названии фазы сопротивление изоляции Rиз. ф на названии фазы сопротивление изоляции Rиз. ф
МОм МОм МОм МОм МОм
А A-B Фаза 1 Фазы 1-2
B В-С Фаза 2 Фазы 2-3
С A-C Фаза 3 Фазы 3-1
N

5.Измерить пункт сопротивления изоляции между жилами кабеля в выше установленном (4) по схеме рис. 3, б. Результаты измерений R изк - AB, R изк - BC, R изк - AC записать в таблицу 1.

В вывод указать, соответствует ли сопротивление изоляции техническим требованиям. Практически считается, что сопротивление изоляции сети на участке между двумя предохранителями должно быть не меньше 1000 Ом, умноженных на рабочем (номинальном) напряжении сети, т.е. Р изк ≥ 1000 У н .

6. Измерить сопротивление изоляции R изф статорных обмоток (фаз) асинхронного электродвигателя относительно его корпуса и сопротивление изоляции R изф между обмотками (фазами). Величины сопротивления по данным ГОСТ 183-55 должны быть не меньше значения, вычисленного по формуле

где U н - номинальное напряжение обмотки машины, В; Р н - номинальная мощность машины, кВА.

При первом измерении мегомметр выключают по схеме рис.12.4, а. Процесс измерения такой же, как и при измерении сопротивления изоляции измерительных приборов (пункты 2 и 3). Изоляцию всех трех обмоток (фаз) относительно измеряют поочередно. Измерьте сопротивление изоляции между обмотками (фазами), включая приборы по схеме рис. 12. 4, б.

Результаты измерений записывают в таблицу 12.1.

Содержание отчета о работе

1.Наименование и цель работы.

2. Таблица с перечнем и техническими характеристиками приборов.

3. Схемы соединения приборов при измерениях изоляции заданных объектов.

4. Таблица результатов измерений и вычислений.

5. Краткое описание выполнения выполнения работы.

6. Вывод с указанием возможностей устройства мегомметра и измерения им изоляции.

Указать, соответствуют ли техническим требованиям измеренные величины сопротивления изоляции каждого из измеренных объектов.Сравните результаты измерений с произведенными расчетами.

Контрольные вопросы

1. Почему в мегомметре типа М1101М применен логометрический измерительный механизм?

2. Как построена схема мегомметра и как включая сопротивление для измерения этим прибором?

3.Влияет ли на результат измерения мегомметром скорость вращения его генератора?

4. Сколько пределов измерений и какие именно имел мегомметр, примененный в лабораторной работе?

5.Как измеряют сопротивление изоляции электроизмерительных приборов?

6.Как измеряется сопротивление изоляции кабеля и кабельной сети?

7. Какая разница между результатами измерений изоляции кабеля по рис.12. 3, а и б и почему?

8. Какие технические требования предъявляются к величине сопротивления изоляции электрических сетей и электрических машин?

9. Как измеряют сопротивление обмоток электрических машин?

10.Соответствуют ли измеренные сопротивления изоляции заданных технических требований и какие причины искажают результаты измерений?

Литература

Основная: Раннев Г.Г. Информационно-измерительная техника и электроника. М. Академия 2006г.- 511с.

Дополнительная: Паспорт мегомметра М1101М.

ЛАБОРАТОРНАЯ РАБОТА N13

Не нашли, что искали? Воспользуйтесь возможностью поиском:

Мегаомметр м1101м

Однажды, во время одного из походов, наткнулся на кучу разломанных измерительных приборов. К моему удивлению обнаружил один уцелевший прибор, и решил его спасти. Позже пробнил, что прибор вполне работоспособен.

Мегомметр М1101 / Мегомметр М1101 предназначен для изоляции электрических проводов, кабелей, разъёмов, трансформаторов, обмоток электрических машин и других устройств, а также для измерения поверхностных и объёмных сопротивлений изоляционных материалов, не находящихся под напряжением.

Далее информация, которую мне удалось найти.

Технические характеристики приборов мегомметры М1101 / М :

Класс точности - 1,0;
Номинальное напряжение - 100В, 500В, 1000В;
Пределы измерений рабочей части шкалы соответственно - 0,01 МОм-2,0 МОм; 0,05 МОм-100 МОм, 0,2 МОм-220 МОм;
Конечное значение шкалы прибора мегомметр М1101 / М - 500 МОм;
Температура окружающего воздуха - от -30ºС до + 40 ° С;
Относительная влажность - до 90% при температуре + 30 ° С;
Провода прибора мегомметр М1101 / М в комплекте;
Время показаний - не более 4с;
Режим работы прибора мегомметр М1101 / М - прерывистый, измерение - 1 минута, пауза - 2 минуты;
Питание - встроенный электромеханический генератор;
Скорость вращения рукоятки прибора мегомметр М1101 / М - 120об / мин-144об / мин;
Габариты - 200х155х140мм;
Масса - 3,5кг;


Принципиальная схема мегомметра М1101. г, + г2 - ограничительное сопротивление в цепи тока; rs + r, - добавочные сопротивления в цепи напряжения; Г - генератор постоянного тока: И - измеритель, логометр; П - переключатель пределов измерения; 3, Л, Э - зажимы «земля», «линия», «экран»; 5 - противодействующая рамка; 6 - рабочая рамка.
На рис. изображена принципиальная электрическая схема наиболее распространенного мегомметра типа M 1101, имеющего два предела измерения. Как видно из схемы, противодействующая рамка логометра включает последовательно с добавочными сопротивлениями г3 и г4 па напряжение полное напряжение генератора постоянного тока Г.Рабочая (токовая) рамка включается в цепь генератора последовательно с ограничивающими сопротивлениями t и г2. Величины этих сопротивлений (подбирают так, чтобы при номинальной скорости вращения якоря и при короткозамкнутых зажимах мегомметра Л и 3 стрелка логометра устанавливалась на нулевой отметке шкалы большего предела измерения (Мом) замкнуты контакты 2 и 3 переключателя пределов П. При этом образует последовательную цепь переключателя: зажим JI, контакты 2—3; сопротивление ги рабочая рамка логометра, генератор, сопротивление rz и зажим 3.Измеряемое сопротивление используется в цепи между зажимами Л и 3. Дополнительный зажим Э внутри прибора при измерениях с токов утечек. На меньшем пределе измерения (ком) замкнуты контакты 3—4 и 1—2 переключателя пределов П. При этом образует параллельная цепь: плюс генератора, рабочая, сопротивление Лана Сатор Лана написала 11 марта 2012 в 17:22

Требования, предъявляемые к эталонной мере сопротивления. Протокол поверки мегаомметра, характеристики при поверке магазинов сопротивлений.Описание проверяемого прибора. Применение однозначных, многозначных мер электрического сопротивления.

Рубрика Физика и энергетика
Вид контрольная работа
Язык русский
Дата добавления 08.04.2015
Размер файла 35,8 К

Отправить свою хорошую работу в базу знаний просто. Используйте форму, расположенную ниже

Студенты, аспиранты, молодые инструменты, использующие базу знаний в своей учебе и работе, будут вам очень благодарны.

Размещено на http://www.allbest.ru/

Выбор поверяемых отметок

Требования, предъявляемые к эталонной мере сопротивления

Выбор эталонной меры сопротивления

Определение основной погрешности

Список использованной литературы

В данной курсовой работе рассматриваются методы и средства поверки мегаомметра типа М1101.Технические характеристики (см. Приложение В).

Целью данной курсовой является использование методов по поверке омметра согласно ГОСТ 8.409, результатом - протокол поверки мегаомметра М1101 (см. Приложение А).

М1101 - мегаомметр с ручным электромеханическим генератором постоянного тока, измерительный механизм прибора - магнитоэлектрический логометр. Достоинством измерительного механизма логометрического устройства является независимый индикатор напряжения в некоторых колебаниях источника питания. Это достоинство измерительного механизма объясняется тем, что перемещение подвижной части измерительного механизма является функцией токов I 1 и I 2 в рамках измерительного механизма. Поэтому при изменении напряжения питания прибора токи I 1 и I 2 изменяются соответственно, не изменяя отношения I 1 / I 2.

В мегаомметрах в качестве источника питания заглавные буквы, гальванические элементы, электронные источники питания или генераторы постоянного тока с ручным приводом.При этой скорости вращения ручки должны быть привода в пределах (120 - 145) об / мин.

Переносный мегаомметр типа М1101 выпускается в трех модификациях на номинальное напряжение 100, 500 и 1000 для измерения больших значений сопротивлений, поэтому в них используются механизмы высокой чувствительности, а источник питания - повышенного напряжения.

Объем данной курсовой составляет 15 страниц, включая 3 приложения.

Перечень ключевых слов, используемых в данной курсовой работе: основная абсолютная погрешность, приведенная погрешность, мера сопротивления, магазин сопротивлений, вариация.

В настоящей курсовой работе использованы ссылки на следующие стандарты:

ГОСТ 8.409-81 Государственная система интерференции измерений. Омметры. Методы и средства поверки

ГОСТ Р 23737-79 Меры электрического сопротивления. Общие технические условия

В условиях развития технического регулирования в стране и переходе к рыночным отношениям одной из наиболее важных задач метрологии.

Одним из основных энергетических носителей в стране является электрическая энергия.Учет расхода, расхода, потерь электрической энергии. Решение этой задачи в большой степени зависит от уровня электрических измерений, их достоверности, от профессиональных работников госслужб.

ГОСТ 8.409-81 устанавливает при периодической поверке омметра следующих операций:

.

определение основной погрешности;

определение вариации показаний.

При выпуске омметра из производства или ремонта дополнительно осуществляют следующие операции поверки:

поверка прочности прочности изоляции;

определение сопротивления изоляции;

определение напряжения на зажимах омметров, имеющее встроенные электромеханические генераторы или электронные устройства для создания рабочего напряжения;

определение влияния наклона на показания;

определение времени показаний.

Выбор поверяемых отметок

В процессе поверки омметра его основную погрешность определяет на всех диапазонах его шкал. При этом на одном, произвольно выбранном, диапазоне каждой шкалы омметра основная погрешность определяется на каждойловой отметке. На остальных диапазонах каждой шкалы омметра основная погрешность определяется только на двух отметках Rmax и Rmin, выбранных из результатов его поверки на полностью поверенном диапазоне измерений.

Если все погрешности на полностью поверенном диапазоне имеют измерения один знак, то Rmax соответствует отметке с максимальной погрешностью, а Rmin - с минимальной погрешностью.

Если же погрешности на поверенном диапазоне измерений омметра имеют разные знаки, то Rmax соответствует отсчету с максимальной положительной погрешностью, а Rmin - с максимальной отрицательной погрешностью.

Такой алгоритм выбора поверяемых точек выбора диапазона омметра, кроме поверяемого, объясняется следующим образом. При переходе с диапазоном диапазона омметра картина распределения значений его основной погрешности в поверяемых точках практически не изменяется. Таким образом, критическими точками, в которых реальная погрешность омметра может выйти за пределы допустимых значений ± лRn, являются точки с максимальными и минимальными значениями основной погрешности (с учетом их знака), полученными на его полностью поверенном диапазоне. Именно в этих точках Rmax и Rmin и поверяется омметр на его остальные диапазоны, кроме полностью поверяемого.

Требования, предъявляемые к эталонной мере сопротивления

Для проведения поверки омметров применяются однозначные или многозначные меры электрического сопротивления, выпускаемые по ГОСТ Р 23737 и удовлетворяющие следующим требованиям:

мера должна быть аттестована в качестве эталонной по 3-му разряду и иметь действующее свидетельство о поверке;

предел допускаемой основной погрешности должен быть не более 0,2 допускаемой погрешности поверяемого омметра, т. е. удовлетворять условию:

где дR э - предел допускаемого значения основной относительной погрешности рабочего эталона;

дР н - предел допуска значения основной относительной погрешности поверяемого омметра;

многозначные меры погрешности должны обеспечивать изменение сопротивления ступенями, не превышающие 0,1 предела допускаемые значения основных значений омметра на поверяемой отметке шкалы, т.е. удовлетворять условию:

где ДR n - предел допустимой абсолютной погрешности мегаомметра на нулевой отметке шкалы.

Выбор эталонной меры сопротивления

Шкала 1 (0,05 - 100) МОм

Определяется чувствительность на серединной отметке шкалы по следующей формуле:

Определяется предел допускаемой относительной погрешности на серединной отметке шкалы:

Определяется чувствительность на нулевой отметке шкалы по следующей формуле:

Определяется предел допускаемой абсолютной погрешности на нулевой отметке шкалы:

сопротивление электрическое мегаомметр поверка

Для проверки всех поверяемых точек выбираем в качестве эталонных магазинов Р4831, Р4080, Р4057, Р4047, тогда:

что удовлетворяет условию магазинов выбора по точности в качестве эталонных.

что удовлетворяет условию выбора магазинов по плавности регулирования в качестве эталонных.

Определяется чувствительность на серединной отметке шкалы по следующей формуле:

S r ср = ДLср / ДRср = 2,5 / 2 = 1,25 мм / кОм

Определяется предел допускаемой относительной погрешности на серединной отметке шкалы:

Определяется чувствительность на нулевой отметке шкалы по следующей формуле:

Определяется предел допускаемой абсолютной погрешности на нулевой отметке шкалы:

На шкале 2 выбираем для проверки две поверяемые точки 1 и 10 кОм на основании максимальных отклонений, полученные при проверке по шкале 1.Выбираем в качестве эталонного магазин Р4831, тогда:

что удовлетворяет условию выбора магазина Р4831 по точности в качестве эталонного.

что удовлетворяет условию выбора данного магазина по плавности регулирования в качестве эталонного.

Определение основной погрешности

Основную погрешность омметров со встроенным электромеханическим генератором с ручным приводом следующим образом.

Подготавливают прибор к работе в соответствии с эксплуатационной документацией.Если на шкале прибора имеется отметка «», то при разомкнутых зажимах для присоединения измеряемого сопротивления и номинальной скорости вращения рукоятки генератора отмечают отклонение указателя от отметки «» (в миллиметрах). Если на шкале имеется отметка «0», то повторяют операцию при зажимах, замкнутых накоротко. Отклонение указателя прибора не должно быть более предела допускаемой основной погрешности.

Абсолютную основную погрешность определяет с помощью образцовых мер в следующей последовательности.

К прибору подключают образцовую меру с номинальным значением сопротивления, равным номинальному в проверяемой отметке, и измеряют сопротивление.

За значение погрешности принимают расстояние в миллиметрах между проверяемой отметкой шкалы и положением указателя. Измерение проводят три раза: Дl 1 , Дl 2 , Дl 3 . За абсолютную основную погрешность Дl принимает наибольшую из полученных погрешностей.

Приведенную основную погрешность рассчитывают для всех проверяемых отметок R,%, рассчитывают по формуле:

где L - длина всей шкалы, мм.

Поверки мегаомметра типа М1101 № 131632 класса точности 1,0

Изготовленного _________________________ и представленного на поверку ________

Поверка проводилась при температуре _____________ ° С.

При поверке применялись следующие средства поверки: магазин сопротивлений Р4831, №0354, класс точности 0,02;

магазин сопротивлений Р4057, №2662, класс точности 0,02; магазин сопротивлений Р4047, №2255, класс точности 0,02;

магазин сопротивлений Р4080, №0016, класс точности 0,02.

Таблица 1 -Значения и оценка погрешности прибора

Автор: admin

руководство по эксплуатации мегаомметр м1101м

руководство по эксплуатации мегаомметр м1101м

код ОКС -руководство по эксплуатации мегаомметр м1101м

на обозначение документа английское: руководство по эксплуатации мегаомметр м1101м

описание документа по русски- руководство по эксплуатации мегаомметр м1101м
краткое название руководство по эксплуатации мегаомметр м1101м


дата Дата принятия норматива - руководство действие по эксплуатации мегаом

9102 - руководство по эксплуатации мегаомметр м1101м

КГС - руководство по эксплуатации мегаомметр м1101м


разные с


стогер инструкции видео-стогер инструкции видео

Неисправности canon pc1057: неисправности canon pc1057

ремонт хлебопечек daewoo international-ремонт хлебопечек daewoo international
руководство по ремонту газели с 405 двигателем руководство по ремонту газели с 405 двигателем

разблокировка ru21816-разблокировка ru21816
распиновка huawei ets 2055-распиновка huawei ets 2055

газовая колонка аристон gi7s11lffi-газовая колонка аристон gi7s11lffi

akai mpc 1000 в китае: akai mpc 1000 в китае
инструкция 25н скачать-инструкция 25н скачать


зарядное устройство спутник cr 609: зарядное устройство спутник cr 609

wep 870 bycnherwbz: wep 870 bycnherwbz

инструкция audi концерт-инструкция audi концерт

инструкция по применению canon mp 280 - инструкция по применению canon mp 280


инструкция для Citizen SRP 285 инструкция для Citizen SRP 285

panasonic strada инструкция cn dv155 panasonic strada инструкция cn dv155


samsung e 1170 инструкция: samsung e 1170 инструкция


Все документы

Сопротивление изоляции кабеля. , калькулятор онлайн, конвертер

Порядок измерения сопротивления

Измерение сопротивления электросетей до 1000В должно производиться согласно нормам, установленным п. 612. 3 стандарта МЭК 60364-6: 2006.

В электроустановках и сетях напряжением до 1000 измерения должны выполнять два человека, которые должны иметь группу по электробезопасности не ниже III. Измерение сопротивления единолично, если измерение производится в помещении, особо опасным в отношении электротоком, работник с III группой по электробезопасности может измерять сопротивление единолично.Не будет лишним отметить, что лица, которые проводят проверку, должны использовать СИЗ от поражения электрическим током.

Подготовительные этапы проверки

  1. С проверяемого кабеля должно быть полностью снято напряжение. Для этого заземляют токоведущие жилы. Убрать заземление можно только после подключения измерительного прибора.
  2. С проводников удаляют любые посторонние соединения, если таковые имеются.
  3. Испытываемые токоведущие жилы должны быть заземлены.

Также необходимо наличие пригодного для проведения измерений, исправного мегаомметра.

Мегаомметр Е6-31

На данный прибор должен быть нанесён штамп о прохождении ежегодной государственной проверки. Где должен быть указан серийный номер и дата прохождения следующей проверки. Далее производятольную проверку прибора.Прибор считается исправным, если при разомкнутых проводных выводах, стрелка прибора показывает бесконечность (¥) на шкале или дисплее, а при сомкнутых - ноль.

Измерения сопротивления жилого кабеля

При проверке изоляции, в первую очередь провести между фазными проводниками для всех пар фаз по очереди. При получении неудовлетворительных показаний необходимо измерить сопротивление между каждой фазой и всеми парами токопроводящих жил относительно земли.

Схема подключения мегаомметра к трёхжильному кабелю

Измеряется сопротивление изоляции каждой фазы относительно земли. Обязательное условие при проверке электрических сетей - отсоединить все электроприборы, вывернуть лампы и снять предохранители.

Если к цепи подключено стационарное электрооборудование, то при измерении соединяются фазные и нейтральные проводники и измеряется сопротивление между ними и землей. В случае возникновения риска выхода из строя электроприборов.

Продолжительность измерения - не менее 60 секунд. Результаты измерений и схему по которой проводились замеры, заносятся в блокнот для сверки с допустимыми нормами в соответствии с гл. 1.8 ПУЭ. Нормы предъявляемые ГОСТ Р 50571.16-07 указаны в таблице.

* Сопротивление стационарных электрических электрических плит должно быть не менее 1 МОм.
Номинальное напряжение цепи, В Испытательное напряжение постоянного тока, В Сопротивление изоляции, МОм
Системы безопасного сверхнизкого напряжения (БССН) и функционального сверхнизкого напряжения (ФССН) 250 250 90, 25
До 500 включительно, кроме систем БССН и ФССН 500 0,5 *
Выше 500 1000 1,0

Измерение мегаомметромет2 Мегаомметр М1101М.

Мегаомметр с ручным генератором напряжения.

Сопротивление изоляции обеспечивает ее состояние в данный момент времени, которое не является стабильным, так как оно зависит от целого ряда факторов, которые являются причиной температуры и влажности изоляции в момент проведения измерения.

В ГОСТ 183-74 нормы сопротивления изоляции не определены, так как абсолютных критериев минимально допустимого сопротивления изоляции не существует. Они могут быть установлены в стандартах на стандартные виды машин или в ТУ с обязательным указанием температуры, при котором должны проводиться измерения, и методы пересчета показаний приборов, если измерения проводились при иной температуре обмоток.

Измерение изоляции изоляции преследует цель установить возможность проведения высокого напряжения без повышенного риска повреждений хорошей, но имеющей большую влажность изоляции.

Измерение производимого мегаомметром, номинальное напряжение которого выбирается в зависимости от номинального напряжения обмотки. Для обмоток с номинальным напряжением до 500 В (660) используются мегаомметры на 500 В, для обмоток с напряжением до 3000 В - мегаомметры на 1000 В, для обмоток с номинальным напряжением 3000 В и более - мегаомметры на 2500 В и выше.

Степень увлажненности обеспечивает не только по показаниям прибора в момент отсчета, но и характер изменения показания мегаомметра в процессе измерения проводят в течение 1 мин. Запись показаний приборов делают через 15 с (обычное время показаний) после начала измерения (R15 ″) и в конце измерения - через 60 с после начала (R60 ″). Отношение этих показаний KA = R60 ″ / R15 ″ называют коэффициентом абсорбции. Его значение определяется отношением поляризации к току утечки через диэлектрик - изоляцию обмотки.При влажной прочности коэффициент абсорбции близок к 1. При сухой изоляции R60 на 30-50% больше, чем R15.

Мегаомметром измеряется сопротивление изоляции термопреобразователей, заложенных в машины, и проводов, соединяющихопреобразователи с доской выводов.

Сопротивление этой изоляции измеряется по отношению к корпусу и обмоткам машины. Она не рассчитана на работу при высоких напряжениях, поэтому измерение её сопротивления должно проводиться прибором с номинальным напряжением не выше 250 В.

Помимо изоляции изоляции при проведении испытаний на месте установки машины измеряют также сопротивление изоляции подшипников, которая устанавливается для предотвращения протекания подшипниковых токов в машинах со стояковыми подшипниками.

Таким образом, сопротивление изоляции разных обмоток одной и той же машины, имеющего разное номинальное напряжение, например обмоток статора и ротора синхронного двигателя, нужно измерять разными мегаомметрами с различными номинальными напряжениями.

Алгоритм измерения изоляции изоляции высоковольтных силовых кабелей.

Чтобы понять и упростить процесс выполнения работ по измерению сопротивления изоляции в высоковольтных силовых кабелях, рекомендуем порядок действий при замерах.

1. Проверяем отсутствие напряжения на кабеле при помощи указателя напряжения

2. Ставим испытательное заземление с использованием специальных зажимов кабельные жилы с той стороны, где будем проводить измерения.

3. На другой стороне кабеля свободные жилы, при этом разводим их на достаточное расстояние друг от друга.

4. Размещаем предупреждающие информационные плакаты. Желательно на другой стороне человека для наблюдения за безопасностью во время измерения мегаомметром.

5. Каждую жилу измеряем 1 минуту мегаомметром на 2500 (В) для измерения сопротивления изоляции силового кабеля.

Например, замеряем сопротивление изоляции на жиле фазы «С».При этом помещаем заземление на жилы фазы «В» и «А». Один конец мегаомметра подключаем к заземлению, или проще сказать к «земле». Второй конец - к жиле фазы «С».

Наглядно это выглядит так:

6. Данные измерений в процессе работы записываем в блокнот.

Пошаговая инструкция по применению изоляции мегаомметром

, несмотря на то, что пользоваться мегаомметром несложно, при испытаниях электроустановок необходимо придерживаться правил и алгоритма действий. Для поиска дефектов изоляции генерируется высокий уровень, которое может опасность для жизни человека. Требования ТБ при проведении испытаний будут рассмотрены отдельно, а пока речь пойдет о подготовительном этапе.

Подготовка к испытаниям

Перед началом тестирования электрической цепи, необходимо обесточить ее и снять подключенную нагрузку. Например, при проверке домашней проводки в квартирном щитке необходимо отключить все АВ, УЗО и диффавтоматы.Штепсельные соединения следует разомкнуть, то есть отключить электроприборы от розеток. Следует провести испытания линий освещения, то из всех осветительных приборов следует удалить источники (лампы).

Следующее действие подготовительного этапа - установка переносного заземления. С его помощью убираются остаточные заряды в тестируемой цепи. Организовать переносное заземление несложно, для этого нам понадобиться многожильный проводник (обязательно медный), сечение которого не менее 2,0 мм2.Оба конца провода освобождаются от изоляции, один из них подключают на шину заземления электрощитка, а второй крепится к изоляционной штанге, за неимением последней можно использовать сухую деревянную палку.

Медный провод должен быть прикреплен к палке таким образом, что бы им можно было прикоснуться к токоведущим линиям измеряемой цепи.

Подключение прибора к испытуемой линии

Аналоговые и цифровые мегаомметры комплектуются 3-мя щупами, два обычных, подключаемые к гнездам «З» и «Л», и один с двумя наконечниками, для контакта «Э».Он используется при испытании экранированных кабельных линий, которые в быту, практически, не используются.

Для тестирования однофазной бытовой проводки производим подключение одинарных щупов к конкретному гнездам («земля» и «линия»). В зависимости от режима испытаний зажимы-крокодилы присоединяем к тестируемым проводам:

Каждый провод в кабеле тестируется относительно остальных жил, которые соединены вместе. Тестируемый провод подключается к гнезду «Л», остальные, соединенные вместе жилы к гнезду «З».Подобная схема подключения приведена на рисунке. Подключение мегаомметра

. Если показатели соответствуют норме, то на этом можно закончить испытания.

  • Каждый из проводов проверяется относительно земли.
  • Осуществляется проверка каждого провода относительно жилого другого.

Алгоритм испытаний

Рассмотрев все основные этапы можно перейти непосредственно, к порядку действий:

  1. Подготовительный этап (полностью описан выше).
  2. Установка переносного заземления для снятия электрического заряда.
  3. На мегаомметре задается уровень напряжения, для бытовой проводки - 1000,0 вольт.
  4. В зависимости от ожидаемого результата выбирается диапазон измерения сопротивления.
  5. Проверка обесточенности тестируемого объекта, сделать это можно при помощи индикатора напряжения или мультиметра.
  6. Производится подключение специальных щупов-крокодилов измерительных проводов к линии.
  7. Отключение переносного заземления с тестируемого объекта.
  8. Осуществляется подача высокого напряжения. В электронных электронных мегаомметрах для этого нажмите кнопку «Тест», если используется аналоговый прибор, вращать ручку динамо-машинки с заданной скоростью.
  9. Считываем показания прибора. При необходимости данные заносятся в протокол измерений.
  10. Снимаем остаточное напряжение при помощи переносного заземления.
  11. Производим отключение измерительных щупов.

Чтобы измерить состояние других токоведущих проводников, описанная выше процедура повторяется, пока не будут проверены все элементы объекта, то есть речь идет об окончании замеров при испытании электрооборудования.

По итогам испытаний принимается решение о возможности эксплуатации электроустановки.

Как измерить сопротивление изоляции кабеля

Перед испытанием следует остаточный заряд с отсоединенных токоведущих частей. Это делается путем подключения их к наземной шине. Снимается контактная перемычка только после подключения прибора-измерителя. В конце теста остаточный заряд снова путем кратковременного замыкания на землю. Найти сопротивление можно двумя путями: либо с помощью расчета или таблицы, либо непосредственно с помощью приборов.

По таблице ПУЭ

Значения сопротивления элемента от поперечного сечения, проводящего электрический ток, и материала, из которого он изготовлен.

Таблица для алюминиевого провода

Обычно это медь или алюминий. Основные значения указаны в таблице:

Таблица для медного провода

С помощью приборов

Как правило, оборудование, используемое для проведения, делится на две группы: панельные измерители и мегомметры.Первый используется для мобильных или стационарных электрических установок с независимой нейтралью. Индикаторы и компоненты реле включены в типичную конструкцию оборудования контроля изоляции. Эти счетчики могут работать в постоянном режиме и работать в сети переменного тока 220 В или 380 В с разными частотами.

В большинстве случаев измерения производится с помощью мегомметра. Он отличается от обычных омметров тем, что может работать при высоких значениях напряжения, генерируемых самимом.Существует два типа мегомметров:

Аналоговый.

Аналоговый прибор

Цифровой.

Цифровой датчик

Стандартный мегомметр содержит три датчика. К ним подключаются: защитное заземление, измерительные провода, экранирование. Последний используется для устранения тока утечки.

Метод измерения можно выразить следующим образом:

  • В соответствии с требованиями предъявляемым к производственной линии, выбирается испытательное напряжение.Например, для домашней проводки устанавливается в диапазоне от 100 до 500 В.
  • При использовании цифрового устройства нажмите кнопку «Тест», а на аналоговом устройстве поворачивать ручку, пока индикатор не покажет необходимое значение напряжения.
  • Линейный выход тестера подключить к испытательному сердечнику кабеля, а выход заземления к жгуту из остальных проводов. То есть каждый сердечник проверяется относительно остальных электрических проводов, электрически соединенных друг с другом.

Важно! Если полученные данные неудовлетворительные, каждая жила в кабеле проверяется отдельно. Записать все полученные значения и сравнить их со спецификациями

Записать все полученные значения и сравнить их со спецификациями.

Подключение датчика к кабелям

Периодичность проверок

Проверки сопротивления изоляции должны производиться на регулярной основе в установленные периоды. Информация по требованиям к периодическим измерениям указана в ПТЭЭП глава 2.12.17 (Правил технической эксплуатации электроустановок потребителей) и ПУЭ глава 1.18 (Правил устройства электрических установок).

Кратко отметим, что проверка электроустановок и электросетей проводится по графику, который считается ответственным за электрохозяйство, но не реже одного раза в три года. Ответственный всегда должен основываться на приложении 3 к ПТЭЭП, а также на правилах в соответствии с заводскими инструкциями, местными условиями и состоянием электроустановок.

Проверку сопротивления в особо опасных случаях и наружных установках, требуется не реже 1 раза в год.Результаты замеров должны быть занесены в протокол. Технический отчёт с приложениями о проведении комплекса электроизмерений должен находиться у ответственного за электрохозяйство. Для каждого вида электрического оборудования используются испытания с рекомендуемой практикой, которая может изменяться на основании решения технического руководителя.

Изолирующие материалы и сопротивление изоляции

Применяемые для создания проводной продукции материалы, в том числе изолирующие, не в последнюю очередь зависит от использования в каких условиях и в каких средах изготавливается конкретный вид и марка продукции.К примеру, для изолирования токопровод жил в условиях высоких температур больше подходит резина, устойчивая к температурным воздействиям, чем другие материалы типа обычных пластмассы.

Разнообразные изолирующие материалы произносят кабели под нужды потребителя.

Таким образом, изолирование составных элементов кабельной продукции - это конструктивная защита его токопроводящих жил от взаимных и внешних воздействий, от появления наводок и утечек до короткого замыкания. Величину этого сердечника для каждой жилы и всего сердечника в целом соответствует величина сопротивления постоянному току в цепи между жилой (жилами) и возможное влияние влияния, например, землей. Поэтому для определения работоспособности кабельной прочности уязвимости «сопротивление изоляции». Для контроля исправности кабельных пар используются такие понятия, как сопротивление изоляции между жилами и металлическим экраном кабеля.

Диэлектрические материалы, используемые в кабелях для создания изоляционных покрытий, с течением времени теряют свои свойства за счет старения.Кроме того, от физического воздействия они могут просто разрушиться. Чтобы определить, изменились ли параметры изоляционного покрытия в каких пределах, необходима для сравнения некоторая отправная точка - параметр на изделия, установленная изготовителем.

Методика проведения замеров

Перед проведением замеров нужно обеспечить безопасное выполнение работ. Для этого требуется отключить
электрооборудование, чтобы обесточить все кабели и провода. При
проверках сетей освещения должны быть сняты все лампы и отключены выключатели.

Первый этап измерения изоляции - визуальный осмотр. Обследуются все кабельные
линии, электропроводка, места присоединения к оборудованию.

После этого электротехническая лаборатория приступает к измерениям. На подготовительном этапе
проверяется исправность прибора. После этого проверяется отсутствие напряжения на испытуемом участке.
Для этого используется проверенный и исправный индикатор напряжения соответствующего номинала.Схема
проведения испытаний проводки освещения изображена на рисунке. Лампы в светильниках, в испытании не
участвуют.

замер сопротивления изоляции проводов

При испытании проводки освещения объектом испытания являются: сама проводка (кабели, провода, сама оболочка
и защитные экраны) светильники с патронами под лампы и корпусами, выключатели и
розетки (есть в схеме). Лампы в светильниках в испытании не участвуют.

Схема испытания кабельной силовой кабельной линии изображена на рисунке:

Измерение сопротивления фазной и междуфазной изоляции кабеля.

замер сопротивления изоляции кабеля в лаборатории

Замеры сопротивления изоляции электропроводки и кабеля выполняются между:

  • всеми фазами (А - В, В - С, С - А),
  • каждой фазой и нейтралью (A - N, B - N, C - N),
  • каждой фазой и землей (А - РЕ, В - РЕ, С - РЕ),

Фиксирование показаний мегаомметра при измерениях происходит с периодичностью в 1 минуту. После
проверки, снимается емкостной заряд, образовавшийся во время измерений.Для этого, на испытанный участок
накладывается переносное заземление.

Конструктивные особенности мегаомметров

Существуют разные модели мегаомметров, но все они включают в себя высоковольтный источник постоянного напряжения (генератор) и амперметр. Генератор выдает откалиброванное напряжение, величина которого выставляется заранее. По этой причине измерительную шкалу прибора можно сразу проградуировать в единицах измерения сопротивления, а не силы тока.

Виды мегаомметров

Можно выделить два основных вида приборов:

Мегаомметры, укомплектованные механическим генератором.Это приборы старого образца, в которых в качестве источника напряжения используются динамо-машины. Их нужно приводить в действие вручную с примерно 2 об / сек. Они достаточно габаритные и тяжелые, но при этом не нуждаются в источнике питания. Такие приборы удобны своей автономностью.

Так мегаомметр с механическим генератором

Мегаомметры, укомплектованные электронным преобразователем. Это приборы нового поколения. В них источник напряжения работает от встроенных аккумуляторов или блока питания.Такие устройства компактные и легкие, но их работоспособность зависит от источника питания.

Так электронный мегаомметр

Контроль над изоляцией кабелей

Сопротивление изоляции кабеля является одним из основных показателей его работоспособного состояния, поэтому проверочные измерения изоляции электрических и электротехнических сетей являются обязательными. Для отрасли директивными данными периодичность и порядок проведения контрольных каждого измерения.

К примеру, измерения изоляции электрического оборудования, электрические сети различного уровня и применения проводят специальными приборами, называемыми мегаомметрами, изоляцией линий связи служат предназначенные для этого мостами. Указанные приборы имеют высокое выходное напряжение (до 2500 В), что предъявляет особые требования к обеспечению выполнения охраны труда и техники безопасности при выполнении подобных измерений.

Мегаомметр - специальный прибор для изоляции изоляции электрических сетей.

В соответствии с действующими регламентными документами, изоляцией должны проводиться:

  • для мобильных электроустановок не реже одного раза в 6 месяцев;
  • для наружных электроустановок, кабелей и проводов в особо опасных случаях не реже раза в 12 месяцев;
  • для остальных видов оборудования и сетей не реже одного раза в 36 месяцев.

Иными словами, измерение сопротивления изоляции электропроводки в магазине или в офисе должно проводиться не реже одного раза в 3 года.

По результатам проведенных измерений соответствующий акт, в котором фиксируют данные данные.

Сравнивая известную норму на сопротивление изоляции электрической сети с полученными результатами измерений, делают вывод о ее работоспособности. Если измеренное сопротивление постоянному току не соответствует норме, то проверяемая сеть выводится в ремонт до восстановления ее рабочих параметров.Подтверждение окончания ремонтных работ и правомерности ввода сети будет являться протокол итоговых послеремонтных измерений сопротивления изоляции.

В связи с тем, что сопротивление изоляции по постоянному току для линий связи нормируется более жестко, то и несколько алгоритмов контроля над его состоянием иной. Контрольные давление этого давления для линий, не стоящих под избыточным воздушным весной, перед началом ремонтного сезона, с тем, чтобы можно было спланировать соответствующие ремонтные работы, если состояние кабельной линии не нормальное.

Ремонт считается законченным, а кабельная линия работоспособной, если итоговые измерения ее подтверждают соответствие сопротивления участка сети установленной норме (в пересчете на реальную длину).

Методики производства указанных выше измерений имеют некоторые специфические особенности, характерные для силовых сетей и для линий связи. К примеру, при измерении сопротивления изоляции электросети или магазина прибора мегаомметр подключают к измеряемой сети в точках «жила» и «земля», не соединяя ее отводы к розеткам и переключателям.

Сопротивление изоляции линейных элементов линий измеряют по схемам связи «жила-жила» и «жила (все жилы) -земля», отключив полностью все жилы измеряемой кабельной продукции от любых контактов с аппаратурой. То есть измерение проводят в режиме холостого хода.

Однако перед проведением любых измерений необходимо убедиться в измеряемой линии мешающего или опасного напряжения и принять меры как измерителя, так и других людей, имеющих доступ к измеряемым цепям. После окончания измерений необходимо снять с измеренных жил остаточный электрический заряд.

В итоге для содержания в исправном состоянии проводного хозяйства и электроустановок достаточно выполнять установленные правила и вовремя контролировать такой важный параметр, как сопротивление изоляции постоянному току. Применяя соответствующие нормы, следует помнить о величине изоляции и длины участка. То есть чем длиннее участок проводной линии, тем меньше для него норма по изоляции.

Чем можно измерить сопротивление

Прибор для измерения сопротивления называется Омметром, а для измерения больших величин - Мегаомметром. Как правило, радиолюбителями и простыми людьми такие приборы не используются, поскольку это не практично. Их применяют на фабриках и заводах, электростанциях, которые производят резисторы или в научно-исследовательских центрах.

На практике для дома и работы электриками используются мультиметры и тестеры, которые объединяют в себе вольтметры, амперметры, омметры и другие функции для определения характеристик электрической сети.

Замер сопротивления советского резистора

Мультиметром

Сопротивляемость любого проводника и изоляции можно измерить мультиметром. Чтобы сделать это, сперва необходимо выбрать проверяемый элемент: провод, резистор, предохранитель и так далее. Общим правилом будет извлечение исследуемого объекта из электрической цепи или проведение замеров его подключения. Это основано на том, что при измерении параметров включенного элемента, данные могут быть неточными.

Важно! Перед измерением мультиметром следует включить его и настроить на определение вставки, вставить щупы в разъемы, если они не установлены. При работе с приборами и сетями повышенного напряжения нужно все меры безопасности

При работе с приборами и сетями повышенного напряжения нужно все меры безопасности

Тестером

На самом деле, понятие тестер и мультиметр тождественны. Когда на рынке появились первые мультиметры, их начали вызывать тестерами за способность тестировать работоспособность электрических элементов по типу диодов, транзисторов, резисторов.Также они способны прозвонить сеть или проводку. Понятие «мультиметр» более правильное для этого вида приборов.

Часто тестерами называют менее функциональные приборы, которые не имеют более низкой ценой, чем мультиметры. На самом деле это одно и тоже. Любой мультитестер может измерять сопротивление и другие важные электрические характеристики.

Замер сопротивления в электросети позволяет установить многие аварийные ситуации

Приборы для проведения измерений

Для проведения испытаний постоянным пульсирующим напряжением наилучшим выбором является мегаомметр.В приборах старых конструкций для напряжения напряжений использовался встроенный механический генератор, работающий по принципу динамо-машины. Чтобы выдать необходимое напряжение, надо было усиленно крутить ручку. В настоящее время мегаомметры выполняются в виде электронных устройств, работающих от батарей, имеют компактный размер и удобное программное обеспечение.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
