Металлическая печь для бани своими руками

На вопрос, чем отличается металлическая печь от каменной, многие отвечают с улыбкой и без малейших колебаний – материалом изготовления. За такой ответ можно поставить тройку по пятибалльной системе оценки знаний. Чтобы получить более высокий балл, ознакомьтесь с главными и принципиальными отличиями, эти знания вам очень пригодятся во время изготовления своими руками металлической печки для бани.

Металлическая печь для бани своими руками

Каменная печь сложена из тяжелых кирпичей, следовательно, имеет большую массу. А все тела с большой массой характеризуются значительной инерцией – они долго нагреваются и долго отдают тепло. Для бани это неплохо, но только при одном условии – устройство топки должно обеспечивать максимальную температуру горения дров, в противном случае придется длительное время протапливать помещения.

Металлическая печь наоборот, имеет малую массу, быстро нагревается и столь же быстро остывает. Эти особенности выдвигают принципиально новые требования к топке, дрова в ней должны гореть как можно дольше. Только таким образом можно длительное время поддерживать печь в горячем состоянии.

Топка банной печи

Еще одно важное требование к топке связано с особенностями стали. При нагреве всего до +150°С начинает происходить распад мартенсита, он рекристаллизует и полигонизует, изменяются физические свойства металла.

Зависимость цвета от температуры нагрева металла

Посмотрите на таблицу, при такой температуре металлическая печь не изменяет цвет, нам кажется, что все нормально, а это уже не так. Низкотемпературный отпуск происходит при температуре металла до +250°, сталь теряет устойчивость к динамическим нагрузкам.

Раскаленный докрасна металл печи

Темно-коричневый цвет печи указывает, что металл нагрелся до температуры +550°С, а при этих показателях начинается среднетемпературный отпуск стали, мартенсит превращается в феррит и цементит. Кристаллические превращения металла изменяют его линейные характеристики. Вы обращали внимание, что листовое железо после сильного нагрева и остывания не возвращается к первоначальным размерам? Оно может вспучиться, потерять линейность и т. д. Внешний вид печки становится «очень оригинальным» и далеким от первоначального.

От высокой температуры страдают не только печи, но и металлические дымоходы

Но довольно часто металлическая печь нагревается еще больше и становится ярко-красной. Такой цвет появляется при температуре нагрева +900°С. А это уже высокий отпуск, металл становится очень мягким и пластичным, значительно увеличиваются явления остаточной деформации. Печь может перекосить, сварные швы могут не выдержать появившихся статических усилий. Как предупредить такие негативные явления? Полностью избавиться от них не удастся, но есть способы минимизации. Они помогут увеличить время эксплуатации металлической печки и улучшить комфортность банных процедур за счет увеличения времени поддержания благоприятной температуры в помещении.

Влияние отпуска на механические свойства стали

Содержание материала

Как улучшить характеристики металлической печки

Уверены, что эти знания помогут вам минимизировать негативные последствия слишком сильного нагрева металлической печи. Сделать это можно двумя способами: специальной подготовкой металла и особенностями устройства топки.

Предварительная подготовка металла

После того как вырезаны все отдельные элементы печи, наиболее нагревающиеся детали предварительно отпустите. Сильнее всего греются боковые и верхние части и дверка топки. Нагрейте их любым способом до красного цвета и медленно охлаждайте. После отпуска листы могут немного покоробиться, это не страшно, молотком подровняйте их до первоначального состояния. Еще раз проверьте размеры, если они изменились в заметных пределах, отрежьте до нужных параметров. Этот простой способ исключит коробление печки во время ее эксплуатации.

Заготовки для печных дверец

Пример установленной металлической дверцы

Особенности конструкции топки металлической печи

Большинство металлических печей выдают максимальное количество тепла за минимальное время, дрова очень быстро перегорают, поверхности нагреваются до высоких температур. Поддерживать нормальную и стабильную температуру в парной невозможно – приходится часто подкладывать дрова. В помещении то слишком жарко, то холодно. Почему так происходит? Подобные печи в большинстве случаев имеют колосниковые решетки. Их наличие оправданно в каменных печах, мы уже упоминали, что эти печи нужно быстро нагревать. Сильное горение пламени обеспечивается большим количеством воздуха, попадающим сквозь колосники в пламя.

Металлическая печь с колосниковой решеткой

Колосники делаются из металлических прутков, листового металла многочисленными просверленными отверстиями или литого чугуна, отличаются размерами отверстий и т. д.

Колосниковая решетка чугунная

Дрова лежат на решетке, поступление воздуха ничем не регулируется, наоборот, принимаются все меры для увеличения тяги, что автоматически ускоряет процесс горения. Больше всего нагревается верхняя часть печи, чуть меньше боковины, а низ и фронтальная часть нагреваются незначительно.

Дрова в топке лежат на колоснике

Схема работы печи-каменки

Цены на листовую сталь

листовая сталь



[adrotate group=»5″]

Такой режим горения крайне негативно сказывается как на длительности эксплуатации печки, так и на комфортности пребывания в парной. Приходится огонь периодически заливать водой, если мало воды – пламя быстро вновь разгорается, если много – горение может вообще прекратиться. Одним словом, банный день вместо удовольствия приносит головную боль.

Что предлагаем мы? Решение очень простое – не делайте колосники с поддувалом, пусть дрова лежат на дне печки, а не на колоснике. Дверку топки максимально герметизируйте, можно по периметру использовать асбестовый шнур или минеральную вату.

Асбестовый шнур

В дверке топки проделайте отверстия с обыкновенной подвижной заслонкой для регулирования количества подаваемого воздуха. Одна закладка дров в такой печи будет гореть более часа, есть возможность регулировать температуру нагрева поверхностей. Кроме того, прогреваться будет вся площадь печки. Работы по изготовлению печи за счет отсутствия колосника и зольника упростились, а эффективность и удобство пользования увеличилось.

Топка печи без колосников

Пример печной дверцы с регулируемой заслонкой

Как видите, все знания нам пригодились, их можно использовать не только во время изготовления печки для бани. С теорией мы разобрались, пора переходить к практике.

Краткое описание и размеры металлической печки

Наша конструкция будет иметь отдельный бак для нагрева воды и встроенную в верхнюю часть печи каменку. Пламя со всех сторон нагревает каменку, это значительно повышает коэффициент полезного действия печи. Размеры можете брать произвольные, учитывайте параметры парной и количество одновременно моющихся людей. Мы для примера даем размеры своей печки.

1. Внешняя каменка. Ширина 50 см, длина 50 см, высота 80 см.
2. Внутренняя каменка. Ширина 40 см, длина 40 см, высота 50 см. Расстояние между стенками внутренней и внешней каменки составляют пять сантиметров по периметру.
3. Печь. Ширина 50 см, длина 90 см, высота 50 см. Длину печки можете изменять, делать ее только под внешнюю каменку длиной 50 см (тогда бачок воды придется крепить со стороны на упорах) или увеличивать длину для увеличения объема бачка.
4. Бачок для воды. Ширина 40 см, длина 50 см, высота 60 см. В бачок помещается 120 литров воды, что вполне достаточно для помывки трех-четырех человек. Конечно, горячую воду нужно разбавлять холодной.

Инструкция по изготовлению металлической печи

Шаг 1. Заготовьте материалы. Для изготовления нужна листовая сталь, толщина чем больше, тем лучше. Но это может быть очень дорого, мы рекомендуем использовать листы толщиной 1,5÷2,0 мм.

Металлические листы 2 мм

Шаг 2. Сделайте эскиз печи с указанием всех размеров и частей. Подсчитайте количество деталей и их общую площадь. Это поможет вам определиться с потребностью листового железа.

Нарисуйте эскиз вашей печи, например, мелом на стальном листе

Схема – пример банной печи

Шаг 3. Перенесите размеры на металл, вырежьте все элементы печи. Строго соблюдайте углы, они должны равняться 90°, противоположные боковины сделайте максимально одинаковыми. Резать металл нужно круглошлифовальной машиной, соблюдайте правила техники безопасности. Болгарка – очень опасный инструмент, шутить с ней не стоит, слишком тяжелые травмы в итоге можно получить. Заусеницы после обрезания заготовок следует убрать. Перед началом сваривания еще раз проверьте количество и размеры всех деталей.

Сваривание печи

Работы выполняйте на ровной площадке, освободите рабочее место от посторонних предметов. Начнем с изготовления каменки для печки.

Шаг 1. Поставьте на ребро две боковины под прямым углом, начинайте делать прихватки.

Стыкуем две заготовки под прямым углом

Отрегулируйте силу тока, электрическая дуга не должна перегревать металл – шов получится неравномерным и непрочным. Прихватывайте по несколько миллиметров, на один угол достаточно 4÷5 прихваток. Постоянно контролируйте положение боковин. Сварной шов после остывания ведет листы в сторону, выравнивайте их положение. Проверьте угольником углы. Таким же образом прихватите две оставшиеся боковины каменки.

Производим точечную сварку

Шаг 2. Поставьте две подготовленные заготовки вместе, при необходимости откорректируйте углы и прихватите противоположные грани каменки. У вас получился короб каменки, осталось сделать дно и крышку.

Четыре соединенных листа-заготовки, образующих короб

Шаг 3. Прихватите дно и крышку. Во время вырезания вручную заготовок добиться идеальных размеров невозможно, всегда будут отклонения. Это не страшно, перед прихватыванием дна и крышки устанавливайте их таким способом, чтобы разбежность размеров были со всех сторон приблизительно одинаковыми. Щели в несколько миллиметров без проблем заварятся. Чтобы крышка не упала в короб, кладите одну строну на любую подставку, главное, чтобы она была тонкой и не нарушала нужное положение детали. С каждой стороны каменки сделайте по несколько прихваток, как и всегда, обращайте внимание на положение элементов и при необходимости исправляйте отклонения.

Для дна внутренней каменки лучше взять лист толщиной 10 мм. На него приходится главный «улар» пламени, слишком тонкое дно может довольно быстро прогореть и дым начнет поступать в парную. Когда короб каменки полностью прихвачен, наложите полноценные швы.

Делаем дно и крышку

Шаг 4. Проделайте дверку в каменке. Положите короб горизонтально и сделайте разметку. Вырезать отверстие можно болгаркой или сваркой.

Вырезаем дверцу

Молотком выбиваем вырезанный прямоугольник и отставляем его в сторону

В нашем варианте каменка состоит из двух частей: внутренней и внешней. Внешняя должна иметь размеры по периметру больше внутренней примерно на 10 сантиметров для прохода пламени и дыма в дымоход. Внутренняя каменка устанавливается во внешнюю на трубах, диаметр труб произвольный.

[adrotate group=»5″]

Шаг 5. Проделайте в нижней части внешней каменки отверстия под трубы, на них будет стоять внутренняя каменка. Если у вас нет труб, можете использовать металлические прутки или арматуру. Следите, чтобы отверстия были горизонтальными и на одной высоте с двух сторон боковин внешней каменки.

Делаем отверстия под трубы

Таким же способом прихватите внешнюю каменку, топку печи и бак для воды. В топке вырежьте отверстия под дрова. Рекомендуем делать отверстия с таким расчетом, чтобы отрезанные части листа можно было использовать в качестве дверок. Для этого в топке делайте на 1 см отверстия больше, чем в каменке, из этой заготовки можно будет сделать к ней дверку – экономится материал.

Видео – Изготовление печи из металла для бани (часть 1)

Сборка отдельных элементов печи в единую конструкцию

Элементы печи перед соединением

Шаг 1. Заготовьте четыре пластины для сваривания двух каменок. Размеры пластин по длине должны отвечать размерам отверстия внешней каменки.

Шаг 2. В верхней части внешней каменки вырежьте отверстия под дымоходную трубу. Размеры отверстия должны отвечать имеющейся у вас трубе и обеспечивать необходимую тягу в топке.

Цены на дымоходные трубы

дымоходная труба



Шаг 3. По периметру отверстия в печке под каменку приварите металлические полосы высотой примерно 2 сантиметра, размеры проема должны отвечать размерам внешней каменки.

Металлические полосы

Изнутри топки приварите уголок 45×45 м, одна сторона уголка должна выходить в отверстие под каменку и образовывать квадрат. Сторона квадрата должна быть на 0,5÷1 см меньше размеров каменки. На эти полки в отверстии печи будет упираться конструкция. Для увеличения герметизации мета установки каменки используйте листовой асбест, вырежьте из него полоски шириной два сантиметра и положите между дном каменки и упорами из уголка. Разъемное соединение облегчит установку печки в парной. Конструкции печи изготовлены из толстой стали, имеют большие размеры и вес, приварить каменку к печи нецелесообразно. Намного удобнее сделать ее сборно/разборной, это облегчит транспортировку и установку.

Шаг 4. На петлях приварите дверку топки. Двойным швом проварите все предварительно сделанные конструкции. Шов лучше класть снаружи и изнутри.

Дверца

Шаг 5. Вставьте внутреннюю каменку на место, она должна стоять на трубах и иметь вертикальное положение. С помощью заготовленных пластин соедините отверстия внутренней и внешней каменки. Если крепление внутренней каменки вызывает сомнения – закрепите ее сверху отрезками металла, угольниками или арматурой. Эти крепления будут скрытыми, можете использовать любые отходы металла.

Соединение внешней и внутренней каменки

Приваренные треугольники для укрепления соединения внешней и внутренней каменок

Стрелкой показано технологическое отверстие для чистки сажи

Отверстие закрыто дверцей. По периметру дверцы асбестовый шнур, крышка крепится болтами

Верхняя крышка

Готовая печь

Шаг 6. Приварите верхнюю крышку внешней каменки. Прорежьте в ней отверстие под трубу дымохода. Проверьте качество всех швов, при необходимости поправьте пропуски.

Каменка почти готова. Отсталость только сделать технологическое отверстие для очистки сажи, падающей из трубы и продумать установку печи. Сажа будет накапливаться на крышке внутренней каменки. Сбоку внешней стенки каменки сделайте отверстие, закрывайте его крышкой на болтах, для герметизации используйте асбестовый шнур. Аккуратно отшлифуйте болгаркой все углы, снимите заусеницы.

Устанавливать печь мы предлагаем на металлические ножки. Высота ножек не менее 40 сантиметров, внизу обязательно следует класть асбест, сверху металлический лист. Это правила пожарной безопасности.

Видео – Печка для бани (этапы сборки двойной каменки и установки ее на сваренную топочную камеру)

Видео – Печка для бани (заключительная часть)

Практические советы

Мы уже упоминали, что каждый мастер по ходу изготовления печи может вносить свои изменения и корректировки с учетом собственных предпочтений и индивидуальных характеристик парной. Изменения касаются не только размеров печи, но и ее конструкции. Даем несколько подсказок для возможного использования.

Ножки лучше делать в виде продольных салазок – значительно уменьшается давление на половое покрытия, нагрузки распределяются равномерно на несколько половых досок. Это очень важно, сама печь довольно тяжелая, а еще нужно иметь в виду вес камней и воды. Для изготовления ножек подойдет любой имеющийся металл подходящих размеров, а для салазок можно взять угольник 50×50 мм. Концы салазок не должны выступать за периметр печки, в противном случае можно травмировать ноги.

Печь на классических ножках

Ножки-полозья для лучшего распределения нагрузки

На дно и по бокам печки можно положить огнеупорные кирпичи – меньше греется металл и дольше держится тепло. Огнеупорные кирпичи бывают двух видов: проводящие тепло (тяжелые) и изолирующие тепло (легкие). Вторые используются для кладки плавильных печей, они сохраняют поверхности холодными, несмотря на огромную температуру внутри. Не ошибитесь, не берите такие материалы. Огнестойкий кирпич для печки бани должен хорошо проводит тепло, обращайте на это внимание. Если планируете класть кирпичи, то увеличьте размеры топки на размеры кирпича.

[adrotate group=»5″]

Облицовка металлической печи кирпичом снаружи

Цены на огнеупорный кирпич

огнеупорный кирпич



Дверки топки и каменки можно изготовить из пластин, получаемых после вырезания отверстий. Для этого делайте срезы максимально ровными, для уменьшения ширины прореза пользуйтесь тонкими дисками. Работать с ними труднее и дольше, но в итоге у вас все равно будет экономия времени – не придется его терять на изготовление отдельных дверок. Само собой разумеется, что экономится и металл.

Пример вырезания дверцы для топки

Размеры дверок будут меньше размеров отверстий на ширину среза, дверки могут «проваливаться» внутрь топки или каменки. Чтобы исключить такие ситуации следует приварить с обратной стороны отверстий упоры для дверок. Можете использовать неширокие полоски металла. Желательно упоры приваривать по всему периметру отверстий, а не в нескольких точках, таким образом вы увеличите герметичность закрывания дверок.

Бак для воды лучше делать из нержавейки, для сварки нержавейки нужно пользоваться специальными электродами. Настраивайте ток сварочного аппарата специально под нержавейку, помните, что ее варить сложнее, требуется определенный опыт.

Бак из нержавеющей стали

Цены на баки из нержавеющей стали

бак из нержавеющей стали



Если в бане моются маленькие дети – обязательно сделайте вокруг печки защитное ограждение. Оно может быть переносным или стационарным, не имеет значения. Главное, чтобы ограждение гарантировало безопасность детей.

Деревянное ограждение для банной печи

Ограждение из дерева для печи

Если во время эксплуатации печи обнаружилось, что ее мощности не хватает для обогрева помещения – не расстраивайтесь. Показатели теплоотдачи печки можно значительно улучшить за счет увеличения эффективной площади. Приварите по бокам и сверху любые металлические пластины, они будут выполнять роль радиаторов-теплообменников. Есть еще один способ увеличения теплоотдачи. Для этого понадобятся изогнутые дугой трубы диаметром примерно 50 сантиметров. Приварите их к боковинам печки, один конец трубы должен располагаться под печкой, а второй над ней. В результате разности температур в трубах появится тяга, холодный воздух втягивается с пола под печкой и выкидывается горячим над ней. Печь будет работать по принципу печки Булерьян.

Схема печи булерьян

На дверке топки рекомендуем сделать регулируемую подачу воздуха. Самый простой способ – изготовить поддувало из трубы. Понадобится кусок трубы длиной ≈10 сантиметров и отрезок листового металла такого же размера. Сделайте посредине двери отверстие под диаметр трубы. Из листового металла вырежьте круг с диаметром на несколько миллиметров меньше условного прохода трубы. В стенках трубы просверлите два отверстия, они должны лежать строго на одной лини и на оси трубы. Расстояние отверстий от конца трубы не менее половины диаметра, в противном случае заслонка не будет полностью перекрывать просвет, что ухудшит возможности регулировки количества подачи свежего воздуха.

В отверстия вставьте отрезок катанки соответствующего диаметра, верхний конец согните в виде ручки. К катанке приварите вырезанный из листовой стали кружочек, зафиксируйте изготовленную заслонку к отверстию в дверке топки.

Круглое поддувало

Есть еще один способ изготовления регулируемых отверстий дверки. Просверлите в нижней части отверстия диаметром 10÷20 мм, центры отверстий должны лежать на одной линии. Снизу и сверху отверстий приварите металлическую пластину, расстояние между пластинами и дверкой должно равняться толщине задвижки. Пластины будут служить направляющими для задвижки. По мере надобности во время топки печи открывайте одно или несколько отверстий.

А для тех кто планирует сделать паровую пушку своими руками, мы подробно рассказали в другой статье.

Пример заводской печной дверцы с отверстиями и заслонкой для них

Это еще не все возможные усовершенствования металлической печки, думайте сами и занимайтесь техническим творчеством. Этот процесс приносит настоящее удовольствие, поверьте профессионалам.

Пример банной печи из металла

Самодельная металлическая печка в бане

Печь для бани из металла своими руками: чертежи, фото, видео

Металлических печей для бани в продаже много, но  хорошие стоят немалых денег. Если есть достаточный опыт сварки металла, можно изготовить печь самому, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — дальше.

Содержание статьи

• 1 Печь из металла для бани и сауны — в чем разница
• 2 Самодельные печи для русской бани
  • 2. 1 Каменка: какого размера и где
  • 2.2 Чертежи самодельных банных печей из металла
• 3 Как сделать печь для сауны
  • 3.1 Чертежи и схемы

Печь из металла для бани и сауны — в чем разница

Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут.  И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.

Один из вариантов сварной печи для сауны

Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок. Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.

В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.

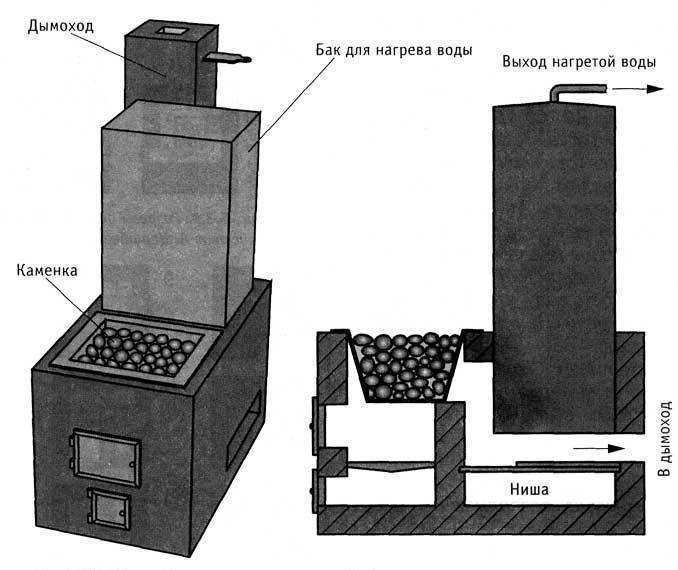

Тут каменка расположена внутри а сверху приделан бак

Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.

Самодельные печи для русской бани

Что еще надо иметь ввиду при конструировании печи для режима русской парной? То, что имея нагретые металлические стенки удержать температуру в пределах требуемых 60-65°C нереально. Обязательно перетопите. При этом от стенок печи идет жесткое ИК излучение и рядом находится тяжело. Проблема решается двумя способами:

Еще стоит поговорить о швах. В самодельных печах из металла (в заводских, в принципе, тоже) часто прогорание начинается именно со швов. На производстве данную проблему обходят при помощи гнутых конструкций. В верхней части стараются швов вообще избежать. При изготовлении печи для бани своими руками вы вряд ли сможете согнуть лист металла толщиной 6-10 мм, так что остается только одно — делать швы как можно качественнее.

Каменка: какого размера и где

Необходимое количество камней зависит от объема парной (при условии, что утеплена баня нормально). В разных источниках есть разные рекомендации с большим или меньшим количеством — от 20 до 40 кг на 1 м³. В принципе, чем больше камней, тем легче получить требуемое количество пара, но при условии, что у печи хватит мощности их нагреть.

Проблема в том, что камни разной породы имеют разную плотность, и, следовательно, одна и та же масса занимает разный объем. В принципе, для средней парилки объемом 12-14 м³, размеры каменки примерно такие: 30*40*30 мм. Параметры можно немного изменять, делать шире/уже/выше — смотрите по конструктиву печи.

Каменка может быть разной формы и размера

Соотношение объема топки к объему каменки — сложный теплотехнический расчет, который даже не всякий теплотехник осилить в состоянии. Намного проще воспользоваться готовыми чертежами или экспериментально определенными пропорциями. Как минимум, объем «свободной» от каменки топки не должен быть меньше. Лучше, если даже больше примерно на 30-50%.

Немного о том, в какой части топки лучше всего располагать ящик для камней. Все давно пришли к выводу, что самая высокая температура — в верхней части и у задней стенки. Вот в этом месте и имеет смысл расположить емкость. Во-первых, часть термической нагрузки со свода топки снимется, а во-вторых, камни хорошо нагреются.

Не за бывайте об обслуживании каменки и о том, что туда каким-то образом должна попадать вода. Лючок для обслуживания  надо располагать таким образом, чтобы вы могли без особых проблем достать рукой до самого дальнего края. А подачу воды вглубь каменки надо организовать так, чтобы не обжечься. Обычно вставляют трубку или систему трубок, которые расходятся по всей плоскости емкости для камней. Со стороны помещения эта трубка заканчивается воронкой. Трубку обкладывают камнями. При подаче в нее воды, она распределяется по поверхности каменки/камней и испаряется.

Чертежи самодельных банных печей из металла

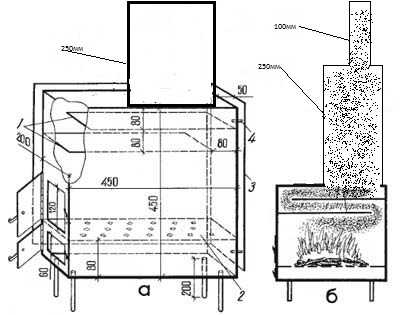

Эта печь разработана для парной 2*3*2,3 м. Варилась из листового металла толщиной 3 мм.

Печь из металла для бани с закрытой каменкой

Для активизации горения предусмотрено подключение дополнительного воздуховода, проложенного с улицы. Из других решений — ребра жесткости (уголки) приваренные к бокам топки в верхней части топки для того, чтобы при сильном нагреве металл не выгибало.

Следующая схема металлической печи для бани сделана с подачей воздуха в верхнюю часть топки. Это так называемые печи с дожиганием газов. На задней стене приварена пластина из металла. В щель между этой пластиной и задней стенкой топки при помощи трубок-воздуховодов подается воздух из-под колосников. Это нехитрое, вроде, устройство решает сразу две задачи. Во-первых, охлаждает заднюю стенку, снижая вероятность ее прогорания. Во-вторых, воздух подается в верхнюю часть разогретым. Там сосредоточены разогретые до высоких температур дымовые газы, большая часть которых горючая (до 80%). Когда эти газы смешиваются с подогретым воздухом, горючие вещества воспламеняются, температура в верхней части топки становится еще выше, камни нагреваются до более высоких температур. При этом (при использовании сухих дров) топлива требуется намного меньше. На этом принципе построены многие печи длительного горения, но в банных печах он стал использоваться недавно.

Печь с подачей вторичного воздуха

Примерно та же модель, но без дожига, выполнена в другом формате. Тут размеры не указаны, зато проще понять пропорции и расположение различных элементов.

Объемная модель самодельной печи-каменки из металла

В данном случае объем топки составляет около 130% от объема каменки. Нормальное соотношение. Дымоход смещен назад, что не всегда хорошо — могут возникнуть сложности при устройстве дымохода — он может упереться в потолочную балку — придется дымоход изгибать, что нежелательно. Так что насчет расположения трубы — подумайте.

Еще в среде любителей бани постоянно ведутся споры: бак для нагрева воды в парилке — это хорошо или плохо… Одни регулируют влажность открывая/закрывая крышку бака. Их такой вариант устраивает. Другие говорят, что этот пар «тяжелый», и выносят бак в моечное отделение, а воду в нем греют, встроив в топку теплообменник и соединив его с баком трубами. Следующая схема — печь в баню из металла с баком для воды.

Чертеж печи для бани с баком для воды

Конструкция грамотная — при помощи «искрогасителя» путь прохождения дымовых газов длиннее, дольше он остается в топке, лучше нагревает стенки. Если вы не хотите бак, на его место можно уложить камни.

Интересный вариант с баком, который находится в задней части печи. Дымоход сдвинут назад, и проходит через бак. Высота бака большая, теплосъем будет эффективным — температура дымохода на выходе из бака большой не будет точно.

Вариант небольшой печи с большим баком

Интересно устроена каменка. Она не очень большая, но для небольших и средних парилок ее объема хватит. Закрывается она крышкой, что с одной стороны не очень удобно: закрывать крышку после подачи воды на камни будет проблематично. С другой стороны, это удобно в обслуживании.

Разрезы печи и размеры

Как сделать печь для сауны

Как уже говорилось, основная задача этого типа отопительных приборов — быстро «нагнать» требуемую температуру и иметь возможность ее поддерживать. Есть простое решение — поставит вентилятор, который будет обдувать стенки печи, ускоряя нагрев.

Примерно такую же функцию выполняет кожух-конвектор. Это кожух вокруг корпуса печи. Между ним и стенкой топки остается зазор в 1,5-2 см. В эту щель снизу засасывается воздух. Он проходит вдоль стенок, нагревается, заодно остужая стенки. Далее поднимается вверх, разнося тепло по парилке.

Принцип работы конвекционного кожуха

Если корпус печи делают из толстого металла, то кожух можно и из тонкого. Он редко нагревается до больших температур, и перегорание ему не угрожает. Если в печи для сауны каменка будет находится вверху, над топкой, как на фото, то в корпусе можно сделать отверстия для вентилирования каменки. Тогда часть воздуха, который поднимается вдоль стенок, будет попадать в каменку, обдувать камни и нагреваться еще сильнее. Такая каменка называется вентилируемой. Она хороша именно для суховоздушных саун.

Чертежи и схемы

Конструкция печей для сауны проще. Нужна топка нормального размера, в которую помещаются большие поленья. В верхней части, над верхней частью топки привариваются борта каменки, объем которой обычно 20-25 литров. Вариации могут быть по ширине/высоте/глубине, но особых каких-то хитростей нет.

Схемы металлических печей для сауны

Установка бака для нагрева воды в парилке сауны — идея не самая лучшая. Вы не сможете контролировать влажность, а при высоких температурах легко получить ожог. Тем не менее, несколько вариантов установки баков на фото выше.

Другой тип каменки — внутри топки. При желании можно сделать на нее крышку и такую печь можно использовать в двух режимах — с открытой крышкой для сухого парения, с открытой — для получения большего количества пара.

Каменка внутри корпуса

Как сделать джакузи для бедных

Когда я вижу цены на джакузи в наши дни, мне кажется, что удовольствие от купания на свежем воздухе доступно только тем, у кого толстые кошельки.

И я полагаю, если вы хотите причудливые джакузи и барботеры, вам придется выложить большие деньги. Но те из нас, у кого ограниченный бюджет и кто ценит переработку, могут наслаждаться собственной гидромассажной ванной «для бедных» всего за несколько долларов и час или два работы.

Вам понадобится старая чугунная эмалированная ванна. Старомодная стандартная ванна на ножках, которая раньше была обычным явлением в домах поколение назад, может выдержать нагревание огнем и обеспечит безопасное, удобное и длительное горячее купание для ваших усталых костей. Эти ванны обычно можно найти в Buy ‘n Sell или расспрашивая. Моя ванна стоила 40 долларов, и это примерно то, что вы должны заплатить. Не ходите в антикварные магазины, где они берут дополнительную плату.

Подойдет только чугунная ванна. Современные легкие ванны для этой цели не подойдут. Чугунные ванны тяжелые, и самая сложная часть строительства этой «бедняжной» гидромассажной ванны — доставить ее к вам домой. Вам понадобится друг или два и кто-то с пикапом, чтобы доставить его к вам во двор. Как только ванна оказывается на месте, начинается самое интересное.

Как построить купель для бедняков

1. Подготовьте ровную площадку для костра и ванны.

Вам понравится гидромассажная ванна вашего «бедняка», поэтому тщательно выбирайте место, так как вы будете проводить там много времени. Первое соображение — пожарная безопасность, поэтому убедитесь, что на вашем участке нет кустарника, нависающих ветвей или любого другого легковоспламеняющегося материала. Земля вокруг ванны должна быть ровной, чтобы было безопасно разводить костер и залезать в ванну и выходить из нее в скользких условиях.

2. Выкопайте углубление для костра и выложите его камнями.

После того, как земля для кадки очищена, а грязь удалена до минеральной почвы, выкопайте углубление для ямы для костра. Это должно быть примерно на 18 дюймов ниже дна ванны, чтобы учесть облицовку камнями и создать достаточно места для костра. Яма для костра должна располагаться по центру под ванной, но не обязательно должна быть такой же ширины, как длина ванны. Ямы примерно круглой пропорции будет достаточно.

Пока вы находитесь в режиме копания, выкопайте углубление, где будет стекать ванна, и выкопайте небольшой канал, чтобы отвести стекающую воду от костровой ямы. Таким образом, сливная ванна не будет заливать кострище. Если кто-то еще захочет запустить еще одну ванну для нагрева воды, яма для костра будет готова к работе.

3. Установите кирпичи для ножек ванны.

Измерьте расстояние между ножками ванны и положите кирпичи в землю, чтобы они служили основанием. Сложите один или два кирпича на каждую ножку ванны, чтобы добиться ровного основания, затем засыпьте и плотно утрамбуйте почву вокруг кирпичей. Важно использовать столярный уровень, чтобы убедиться, что ванна выровнена как по длине, так и поперек по бокам. Выровняв ванну, вы сделаете ее более устойчивой, и вы сможете наполнить ее почти доверху для более приятного купания.

4. Закройте резьбовые отверстия бака.

Полной ванны на 2/3 недостаточно для несгибаемых любителей горячего. Нанесите кольцо внешнего силиконового герметика вокруг трех отверстий для патрубков и прижмите к нему небольшой квадрат фанеры. Приложите аналогичный квадрат к внешней стороне отверстий и закрепите их несколькими маленькими болтами с гайками и шайбами. Это позволит вам наполнить ванну выше, поэтому, когда вы войдете в воду, уровень воды поднимется прямо до самого верха.

5. Установите ванну на опоры и проверьте ее перед использованием.

Попросите друга помочь вам установить ванну на опоры и проверить ее устойчивость. Вы можете попробовать сесть в нее, чтобы убедиться, что она не качается, или вы можете просто наполнить ее водой и надавить на ванну с боков, чтобы убедиться, что она прочно стоит на основании. Теперь вы готовы достать несколько дров и подготовить ванну к первому купанию! Принеси книгу или поставь рядом радио, потому что ты здесь надолго.

Советы по использованию джакузи в стиле каннибалов:

1. Перед тем, как разжечь огонь, наполните ванну водой.

Перед тем, как разжечь огонь, в ванне должна быть вода, иначе эмаль будет отколота. Огонь должен быть скромным и всегда под контролем. Нагрев воды занимает от 45 минут до часа. Как только вода нагреется, вы можете забраться в ванну, но не тушите огонь. Пусть он продолжает работать, пока вы находитесь в ванне, так как это позволит вам оставаться в ванне дольше, а вода не станет холодной.

2. Накройте ванну листом фанеры или подобного материала.

Отрежьте кусок фанеры по ширине и длине ванны. Лучше всего подойдет фанера толщиной 1/2 дюйма, так как она не слишком тяжелая. Установите эту «крышку» на ванну, пока горит огонь, чтобы ускорить процесс нагрева воды. Обязательно следите за огнем, чтобы пламя не поднялось слишком высоко и не начало обжигать края вашего укрытия.

3. Вырежьте из куска фанеры «бумажную доску».

Когда вы войдете в ванну, дно будет горячим. Вам понадобится небольшая доска, чтобы сидеть на ней во время замачивания, чтобы вам не было жарко. Я использую кусок фанеры толщиной ¼ дюйма, вырезанный до размеров 16 x 24 дюйма. Это идеальный размер, потому что он немного гибкий, когда вы сидите на нем, для дополнительного комфорта, и он легко погружается под вашим весом. Если вы используете более толстую доску, у нее будет больше плавучести, и она захочет выскользнуть в любую сторону от вас и подняться на поверхность, когда вы пытаетесь сесть на нее.

4. Во время купания держите шланг рядом с ванной.

Это важно. Шланг, конечно же, предназначен для защиты от пожара, но вы также можете использовать шланг для охлаждения воды, пока вы находитесь в ванне, если температура становится слишком высокой. (Помните, что огонь все еще горит. В этот момент это будут просто угли, но он все еще выделяет тепло.) Держите шланг в пределах досягаемости, чтобы вам не пришлось вылезать из ванны, когда он вам понадобится.

5. Держите под рукой несколько деревянных брусков.

Вы можете продлить время пребывания в ванне, поддерживая огонь во время купания, так как это будет поддерживать температуру воды. Оставьте несколько небольших щепок в пределах досягаемости от ванны, чтобы вы могли просто бросить их на угли, если это необходимо.

6. Замочить с другом? Во всех смыслах!

Да, в этой ванне могут разместиться два человека. На каждом конце может сидеть один человек с вытянутыми ногами, и это довольно удобно. Да, это интимно, так что будьте уверены, что вы хорошие друзья!

Эта ванна прослужит долгие годы, и я надеюсь, что она вам понравится так же, как мне нравится моя!

Как сделать джакузи для бедняков — 50

Включите JavaScript для просмотра комментариев с помощью Disqus.

Об авторе

Марселла Эндрюс

Марселла Эндрюс — художница, деловая женщина и органический садовник. У нее есть страсть к поиску простых и практичных решений, которые ведут к устойчивому образу жизни.

Нагреватель для купели на дровах — Нагреватель для бассейна на дровах

Нагреватель для гидромассажной ванны или бассейна на дровах TimberLine из нержавеющей стали
Нагрейте джакузи или бассейн дровами! Ни шума, ни счетов за электричество!

Дровяные водяные печи TimberLine — это альтернативный способ нагреть гидромассажную ванну или спа! Этот водогрейный котел из 100% нержавеющей стали производит около 35 000 БТЕ тепловой мощности, используя только древесину. Теперь вы можете нагреть джакузи среднего и большого размера за несколько часов! Они идеально подходят для автономных приложений или для дополнения расходов на отопление бассейнов и спа.

Водяная печь TimberLine обеспечивает естественную циркуляцию воды без использования электричества. Его конструкция основана на термосифоне; горячая вода поднимается и выходит через верхний порт. В то же время холодная вода всасывается в теплообменник через нижнее отверстие.

Корпус водонагревателя и топка изготовлены из высококачественной нержавеющей стали марки AISI 430. Обогреватель можно оставить снаружи, не опасаясь заржаветь или перегореть. Специально разработанный вентилируемый дымоотвод обеспечивает вторичное сжигание несгоревших газов, тем самым уменьшая дымовыделение и образование дымовых искр. Нагреватель поставляется с трубой из нержавеющей стали длиной 8 футов.

В дровяном водонагревателе используется сложная конструкция теплообменника для эффективного нагрева воды. Корпус печи из нержавеющей стали, окружающий топку, имеет размер 9.0073 водяная рубашка с двойными стенками с промежутком 1,5 дюйма между ними, что делает всю топку (кроме передней) теплопередающей поверхностью. Дополнительный теплообмен происходит в заполненных водой дефлекторах, которые проходят горизонтально через топку. Перегородка отклоняет путь огня, поэтому он отдает больше тепла в водяную рубашку, прежде чем подняться в дымоход.

Вид изнутри

Нагрев легко регулируется путем регулировки тяги воздуха для нагрева воды и поддержания температуры воды.

Размеры печей TimberLine CampFire : ширина 17 дюймов, длина 26 1/2 дюйма, высота 20 дюймов, общий вес 40 фунтов. Топка может вмещать поленья диаметром 24 дюйма. Водяная печь Campfire поставляется со сливной пробкой на 3/4 дюйма для полного слива воды из внутренней водяной рубашки, предотвращая любые повреждения, которые могут быть вызваны замерзанием. Также в комплект входят термометр для регулировки горячей воды и предохранительный клапан давления.

Принудительный Циркуляция – опция

Термосифонная система – стандарт

Время нагрева зависит от количества воды в баке и начальной температуры бака. Как правило, обогреватель TimberLine Camp Fire Hot Tub Heater поднимает 100 галлонов примерно на 42 градуса по Фаренгейту в час. Устройство поставляется в комплекте со всем необходимым, включая сквозные порты. Включена 2-летняя гарантия от производственных дефектов. TiberLine Wood Water Stove идеально подходит для коттеджей или тех, кто хочет наслаждаться гидромассажной ванной без шума насоса. Отлично подходит для мастеров, которые хотят построить собственную гидромассажную ванну.

Что включено:

• TimberLine из нержавеющей стали — водонагреватель CampFire около 35 000 БТЕ
• датчик температуры
• предохранительный клапан сброса давления
• Сливной кран для садового шланга из латуни
• Чугунные решетки для бревен
• Дымоход из нержавеющей стали длиной 8 футов и 5 дюймов с крышкой от дождя
• Комплект для подключения термосифона (комплект для принудительной циркуляции также можно заменить для бассейна или насосной системы)

Технические характеристики

Материал: AISI 430 нержавеющая сталь (2-3 мм)

Размеры: 670 x 430 (26,375 ”x 17”)

Вес: 40 Kg (88 фунтов.
