Провод МГШВЭ 0,35 — Цены, диаметр, вес и др. характеристики

Кабельная энциклопедия → Провода монтажные с комбинированной изоляцией → Провод МГШВЭ

ТУ 16-505.437-82

МГШВЭ 0,75

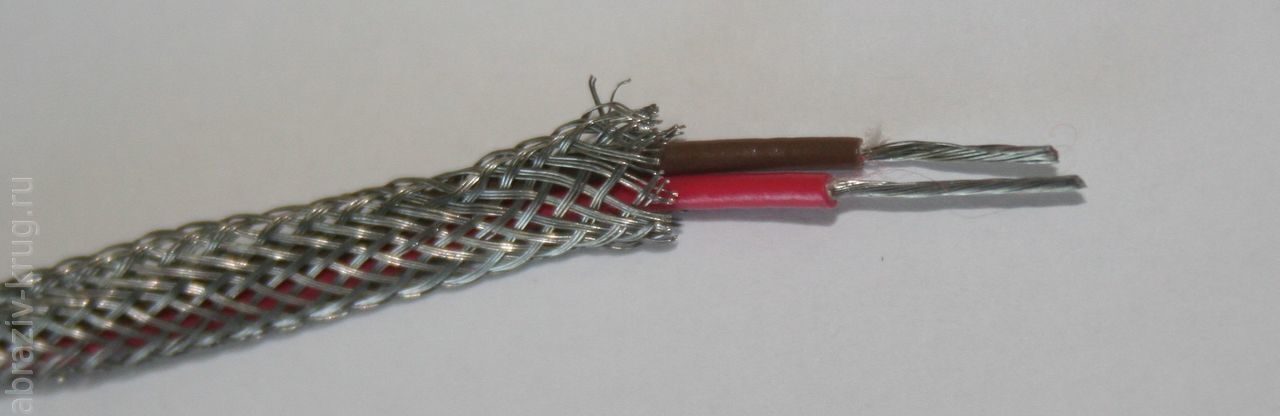

МГШВЭ 3х0,35

Расшифровка

М

Г

Ш

В

Э



0,35

провод монтажный
гибкий
внутренняя изоляция из шёлка
изоляция из ПВХ пластиката
экран
номинальное сечение жилы 0,35 мм²

Конструкция

1. Одна многопроволочная медная лужёная токопроводящая жила номинальным сечением 0,35 мм², соответствующая 5 классу по ГОСТ 22483-2012.

2. Внутренняя изоляция из двух слоев шёлка или полиэфирной нити, наложенных во взаимно-противоположных направлениях.

3. Изоляция из поливинилхлоридного пластиката номинальной толщиной 0,4 мм.

4. Экран в виде оплётки из медных лужёных проволок номинальным диаметром не более 0,15 мм.

Технические характеристики

Номинальное переменное напряжение	1000 В частотой до 10 кГц
Номинальное постоянное напряжение	1500 В
Испытательное переменное напряжение	2 кВ частотой 50 Гц
Время выдержки при испытании	1 мин
Сопротивление изоляции при 20 °С	не менее 20 МОм·км
Сопротивление изоляции при 70 °С	не менее 1,0 МОм·км
Строительная длина	не менее 50 м
Маломеры в партии	не более 30% кусками от 5 м
Минимальный радиус изгиба	5 наружных диаметров
Диапазон рабочих температур	−50…+70 °C
Средний срок службы	15 лет

Массо-габаритные характеристики

Расчетная масса (вес)	15,0 кг/км
Наружный диаметр	2,5 мм
Минимальный барабан	№ 6 — 1650 м № 8 — 2080 м № 8а — 3600 м
Макс. длина в бухте	3 333 м
Калькулятор массы	км → 0 кг

Купить из наличия

МГШВЭ 0,35	Санкт-Петербург	56,515	км
МГШВЭ 0,35	Москва	49,465	км
МГШВЭ 0,35	Долгопрудный	20,120	км
МГШВЭ 0,35	Нижний Новгород	19,176	км
МГШВЭ 0,35	Екатеринбург	15,334	км
показать ещё 9 ↓
МГШВЭ 0,35	Пермь	5,401	км
МГШВЭ 0,35	Новосибирск	4,200	км
МГШВЭ 0,35	Красноярск	2,123	км
МГШВЭ 0,35	Мытищи	0,921	км
МГШВЭ 0,35	Новочебоксарск	0,825	км
МГШВЭ 0,35	Омск	0,589	км
МГШВЭ 0,35	Челябинск	0,589	км
МГШВЭ 0,35	Петрозаводск	0,371	км
МГШВЭ 0,35	Чебоксары	0,003	км

Посмотреть поставщиков

Производители

ОАО «Беларускабель», Мозырь

ООО «Камский кабель», Пермь

ОАО «НП «Подольсккабель», Подольск

АО «Завод «Чувашкабель», Чебоксары

ОАО «Щучинский завод «Автопровод», Щучин

Цены из заявок

Уже 30 дней нет предложений на МГШВЭ 0,35.

Посмотреть заявки

Кабельные муфты

Мы не знаем муфты для МГШВЭ 0,35. Попробуйте подобрать муфту по характеристикам.

Карточка серии МГШВ | Optochip: электронные компоненты

1. Серии
2. Кабели, провода и шнуры электрические

Заявки на поставку электронных компонентов направляйте: [email protected]

Единый номер телефона: 8(495) 481-33-47

Стоимость продукции рассчитывается индивидуально, исходя из объема, условий заказа. Чтобы узнать окончательную цену, необходимо оставить заявку

• Предложения (0)
• Параметры
• Документация
• Компоненты серии (8)
• Другие производители
• Аналоги
• Библиотека
• Обсудить

Документы производителя

Номенклатурный каталог

Посмотреть

Эмаль

Посмотреть

Артикул

Артикул	Производитель	ТУ	Приемка
МГШВ	Уралкабель	ТУ16-505. 437-82	ВП
МГШВ	Подольсккабель	ТУ16-505.437-82	ВП
МГШВ	Камский кабель	ТУ16-505.437-82	ВП
МГШВ	ОАО АМУРСКИЙ КАБЕЛЬНЫЙ ЗАВОД	ТУ16-505.437-82	ВП
МГШВ	Не установлен	ТУ16-505. 437-82	ОТК
МГШВ-1	Подольсккабель	ТУ16-505.437-82	ВП
МГШВ-1	ОАО АМУРСКИЙ КАБЕЛЬНЫЙ ЗАВОД	ТУ16-505.437-82	ВП
МГШВ-1	Не установлен	ТУ16-505.437-82	ОТК
МГШВ-1; -2	ОАО АМУРСКИЙ КАБЕЛЬНЫЙ ЗАВОД	ТУ 16-505. 437-82	ОТК
МГШВ-1-О	Подольсккабель	ТУ16-505.437-82	ВП

Показать те что в наличии:

Список позиций:

Статьи, справочники, документация

Аналоги

Артикул	ТУ	Завод	Статус предприятия	Номинальное напряжение переменного тока (при частоте, кГц), В	Электрическое сопротивление токопроводящей жилы, Ом/км, /изоляции, МОм/км, (МОм/м)/	Габаритные размеры, мм	Диапазон рабочих температур, °С	Номинальное сечение токопроводящей жилы (количество жил, шт. ), мм²

Перечень содержит преимущественно перспективную номенклатуру изделий военного назначения категорий качества «ВП», «ОС» и «ОСМ» с техническим уровнем и характеристиками, отвечающими требованиям действующих нормативных документов (НД) на изделия и позволяющими создавать образцы аппаратуры ВВСТ различного назначения.

Применение изделий в аппаратуре возможно на основании совместного Решения государственного заказчика ВВСТ, в интересах и по заказу которого выполняются работы по разработке (модернизации), производству, эксплуатации и ремонту аппаратуры, и государственного заказчика ЭКБ, при одноременном решении вопроса об освоении в производстве, восстановлении производства или воспроизводстве изделий до начала серийного выпуска аппаратуры. Освоение таких изделий осуществляется в соответствии с ГОСТ РВ 15. 301-2003, восстановление производства или воспроизводство – в установленном порядке.

Панель поставщиков OFB

Поиск

Выберите заводЗавод боеприпасов ХадкиЗавод кордита АрванкадуЗавод двигателей АвадиЗавод полевых орудий КанпурЛитейный завод серого чугунаЗавод орудий и снарядовЗавод лафетовПроект пенетратора из тяжелых сплавовЗавод тяжелых транспортных средствЗавод бризантных взрывчатых веществЗавод прототипов станковЗавод металла и сталиЗавод опто-электроникиЗавод артиллерийского кабеля ЧандигархЗавод артиллерийской одежды АвадиЗавод артиллерийской одежды ШахджаханпурСкорая помощь ОрданазаджЗавод артиллерийского оборудованияОрдназардж Factory AmbernathOrdnance Factory BhandaraOrdnance Factory BhusawalOrdnance Factory BoardOrdnance Factory BoardOrdnance Factory BolangirOrdnance Factory ChandaOrdnance Factory DehradunOrdnance Factory Dehu RoadOrdnance Factory DumdumOrdnance Factory ItarsiOrdnance Factory KanpurOrdnance Factory KatniOrdnance Factory KhamariaOrdnance Factory MedakOrdnance Factory MuradnagarOrdnance Factory NalandaOrdnance Factory Project KorwaOrdnance Factory TiruchirapalliOrdnance Factory Varang aonЗавод артиллерийских парашютовВинтовой завод ИшапурЗавод стрелкового оружияЗавод транспортных средств Джабалпур

№	Объявление №	Фабрика	Местоположение	шт.
12321	OLF/MM-II/ГЛОБАЛЬНАЯ ЭЛЕКТРОНИКА	Завод оптоэлектроники	Дехрадун Дехрадун Дехрадун Дехрадун, Уттаранчал 248008	Имя Код Количество Приблизительное значение Выберите ПОДШИПНИК 5 -1000094 СОГЛАСНО TY 4479 (LF: 7440201211) 74 86 Номер ПОДШИПНИК 0 2000083 3X7X2 POINT5 LF НЕТ 7440020007 74 289 Номер T2908 CF196 COSMO TORIDAL CORE LF 21402 90 375 Номер IC 54153, MIL GRADE, CERAMIC DIP (LF. NO. 20891) 90 240 Номер I.C.54LS74 (L.F.NO.9927097612) 99 383 Номер ТРАНСТОР 2N 2907 A CDIL 21412 90 7997 Номер 9927096471 ТРИОД 3CW 20000 A7 99 1 Номер 9927095434 ДИОД стабилитрон 2S147A 99 51 Номер 21344 ВЫПРЯМИТЕЛЬНЫЙ ДИОД 3А 50В 90 732 Номер КОНДЕНСАТОР K10-17-2B-M1500(L. F.NO.7441121904) 74 27 Номер 7441122005 СОПРОТИВЛЕНИЕ 74 542 Номер 7441121642 РЕЗИСТОР 74 924 Номер 7441121984 РЕЗИСТОР 74 272 Номер 7440200221 РЕЗИСТОР 74 86 Номер 7440200244 РЕЗИСТОР 74 370 Номер IC CD54HC123 CEREMIC DIP PKG 20813 90 198 Номер 7441121825 РЕЗИСТОР 74 111 Номер 7441121824 РЕЗИСТОР 74 222 Номер 7441121827 РЕЗИСТОР 74 1000 Номер 7441121821 РЕЗИСТОР 74 111 Номер 7441121812 КОНДЕНСАТОР 74 111 Номер 7441121814 КОНДЕНСАТОР 74 111 Номер I. C.54LS74 (L.F.NO.9927097612) 99 144 Номер 9927095453 ДИОД 1N4003 99 2620 Достаточно 21127 ДИОД ЗЕНЕРА 90 1800 Номер IC MC 14043 BCP( 20688) 90 449 Номер IC 54F38, СЕРИЯ MIL, КЕРАМИЧЕСКАЯ (L. F.NO. 20890) 90 140 Номер IC MC14023BCP (L.F.NO. 20686) 90 394 Номер 21607 ИК 90 3499 Номер IC 54153, MIL GRADE, CERAMIC DIP (LF.NO. 20891) 90 139 Номер 21552 IC HEF 4011 BP В DIP-УПАКОВКЕ 90 1950 Номер 21453 IC LM2903P 90 1600 Номер IC CA723T (LF 20488 90 1793 Номер
12322	2018000202	Фабрика артиллерийской одежды Шахджаханпур	Генеральный директор, Шахджаханпур Шахджаханпур Шахджаханпур, Уттар-Прадеш 242001	Имя Код Количество Приблизительное значение Выберите ПОЛИЭФИРНАЯ АТЛАСНАЯ КАНАТКА 7 СМ КРАСНЫЙ ЦВЕТ 21 150090 Метр
12323	ОЛФ/ММ-2/ТОРРЕНТ ПРОМЫШЛЕННОСТЬ	Завод оптоэлектроники	Дехрадун Дехрадун Дехрадун Дехрадун, Уттаранчал 248008	Имя Код Количество Приблизительное значение Выберите САЛЬНИК К ДРГ № Y-7887723 (LF 7432311014) 74 316 Номер ХЛОПКОВАЯ ЛЕНТА, ШИРИНА 25 ММ, LF 2101783003 21 97000 Номер ПРОКЛАДКА ДЛЯ DRG NO BSH8683525 LF 7434013001 74 4294 Номер КОЛПАЧОК К ДРГ № AL8634252 LF 9 0614 99 884 Номер Уплотнительное кольцо к Drg. №7064.10.00.004 (ЛФ-7441120842) 74 50 Номер ТЕРМОПРОКЛАДКА LF 2103671032 21 27 Номер РУЧКА ДЛЯ DRG NO BSH8671095 LF 7432511066 74 409 Номер РАЗЪЕМ ДЛЯ DRG № BL6604031 LF51005 90 263 Номер КОРПУС ДЛЯ ГОЛОВКИ 1G46 К ДРГ №. АЛ8635059 (7440200784) 74 40 Номер Подголовник в сборе ПЗУ7 по схеме № U47 LF 7446016001 74 80 Номер ШТИФТ КОНТАКТ К DRG NO AL7732541 04 LF 7445101254 74 480 Номер H. В СБОРЕ К DRG NO 15735000300 (LF 7432111073) 74 227 Номер КОНТАКТ К DRG NO AL7732556 LF 7445101256 74 144 Номер ШТИФТ КОНТАКТ К DRG NO AL7732541 15 LF 7445101255 74 432 Номер ПЛАСТИКОВАЯ ГОЛОВКА ФОРМЫ ДЛЯ ДРГ. № БШ6.548.037 (ЛФ-7582500001) 75 205 Номер Колпачок к рисунку № Y 4566621 LF 7582300001 75 118 Номер Подголовник в сборе по схеме № 15735000200 LF 7592100003 75 465 Номер ПРУЖИНА К ДРГ № AF8387315 11 LF № 7432411030 74 430 Номер ПРОКЛАДКА К ДРГ № AU8683032 LF 01249 90 5075 Номер E I B ЛИСТ LF 2101171003 21 50 Номер E I B ЛИСТ LF 2101171004 21 50 Номер E I B ЛИСТЫ LF 2101171002 21 50 Номер E I B ЛИСТЫ LF 2101171005 21 50 Номер ПРУЖИНА К ДРГ № AL8387011 (LF 9927063851) 99 510 Номер КРЫШКА К ДРГ № BSH8050358 LF81364 90 210 Номер Прокладка к схеме № AU8683003 LF 01485 90 249 Номер ПРУЖИНА К ДРГ № Y-7773211 (LF 9927091581) 99 285 Номер ГАЙКА К ДРГ № AL8934609 01 LF 7440200752 74 215 Номер УПЛОТНЕНИЕ К ДРГ № УИЖВ741121006 22 ЛФ 7440201538 74 517 Номер УПЛОТНЕНИЕ К ДРГ № УИЖВ741121006 40 ЛФ 7440201536 74 517 Номер УПЛОТНЕНИЕ К УИЖВ741121006 36 ЛФ 7440205672 74 775 Номер УПЛОТНЕНИЕ К ДРГ НО УИЖВ 741121006 27 ЛФ 7440201531 74 517 Номер УПЛОТНЕНИЕ ДЛЯ DRG NO BL9364326 LF 7420114027 74 200 Номер КОЛЬЦО К ДРГ № AF8241941 (LF 7432511023) 74 1125 Номер ПРОКЛАДКА К ДРГ № M2754923 (LF 7432111057) 74 1100 Номер КОЛЬЦО К ДРГ № BSH8240485 (LF 7432111021) 74 70 Номер КОЛЬЦО К ДРГ № BSH8240485-02 (LF 7432111023) 74 58 Номер КОЛЬЦО К ДРГ № BSH8240485-01 (LF 7432111022) 74 68 Номер КНОПКА К ДРГ № AF8677028 (LF 7432412048) 74 103 Номер Комплект без смотрового стекла в сборе LF51513 90 215 Номер ХЛОПКОВАЯ ЛЕНТА, ШИРИНА 25 ММ, LF 2101783003 21 97000 Номер КРЫШКА К ДРГ № M2615403 (LF 7432111048) 74 485 Номер КОЛЬЦО К ДРГ № AF8240179 LF 7432412039 74 83 Номер E I B Листы LF 2101171006 21 50 Килограмм РУЧКА ДЛЯ DRG NO BSH8671095 LF 7432511066 74 409 Номер ВИНТ К ДРГ № ASHV8 7 LF 7445108214 74 205 Номер

Приступить

Драйв МГШВ: техника власти, интерпретация, производство

Водные ресурсы не используются в электроустановках дома и влагозащитных панелях, а также в электронных батареях и коммуникационных системах. V tomto případě jsou cladeny zvláštní požadavky na vodiče, a to jak technické vlastnosti, tak rozsah průůůů. Jedním z těchto produktů je drát MGShV. V tomto článku se budeme zabývat tím, kde se používá a jaké má vlastnosti.

• Высветление означений
• Дизайн власти
• Технические характеристики
• Область поселения
• Nejlepší výrobci

Высветлени означены

Означены домашние кабельные изделия общая информация о том, с чего се виробек склада. Tyto údaje tedy postacují k určení většiny jejích technických charakteristik, protože parametry beecně závisí na materiálech použitých při výrobě. Jak je dešifrováno označení drátu MGHSV:

• М — монтаж, монтаж или ремонт, к чему у вас есть возможность — напржник для инсталляционных работ по установке оборудования.
• G — flexibilní, mluví или třídě flexibilní vodivého jádra 4. Jedná se o velmi měkký drát.
• Ш — материал первичной изоляции — хедваб. Tloušťka hedvábných nití je určena technickým stavem a může se lišit podle výrobce. Ale tato izolace byla použita v sovětských dobách, nyní se jedná hlavně o polyesterová vlákna. Taková izolace je nutná jak jako dielektrikum, tak jako mechanicka ochrana pro tenké dráty vodičů. Na flexibilitu nemá velký vliv. 909:30
• B — материал двойной изоляции — ПВХ.
• E — показатель качества образования. МГШВ и МГШВЭ je drát bez as s obrazovkou. K dispozici je stíněná verze se 2 a 3 vodivými dráty.



Дизайнерская власть

Про конструктивные особенности МГШВ, которые имеют площадь 0,12 м2. мм až 1,5. Konzervované žíly je chrání před oxidací a zlepšuje kvalitu kontaktu. Hedvabný povlak zlepšuje izolační vlastnosti, aniz by zhoršoval pohyblivost a flexibilitu drátu.

Сито je ровнеж произведено z pocínovaných měděných jader o průměru nejméně 0,15 mm. Slouží jako dodatečná mechanicka ochrana, ale jeho hlavní vlastností je ochrana před elektrické rušení. Obrazovka zabraňuje zkreslení signalu, ke kterému dochází pod vlivem elektromagnetického rušení.

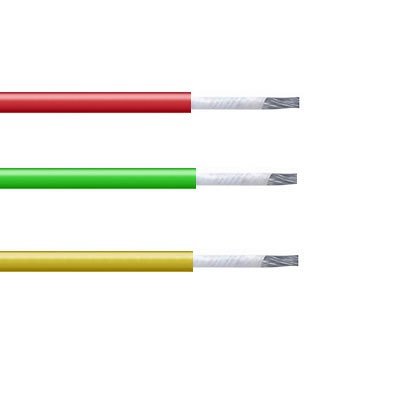

Jádra mohou mít různé barvy — to je nezbytné pro pohodlí při instalaci a údržbě elektronického zařízení. Příklad izolačních barev MGSHV a jejich označení písmen:

• Белая дорога — Б.
• Жлута, Оранжова, Фиалова — Ю.
• Ружова, Червена — К.
• Modrá nebo azurová — C.
• Зелена — З.
• Гнеда — Кч.
• Черна — гл.

Техническая спецификация

Технические характеристики привода МГШВ, которые содержатся в обрывах электрических вод, зеймена в рознице велики промводичей вод. Ниже приведена таблица разделов, посвященных водным ресурсам:

Půřezová plocha TPG, кв. мм	Импеданс импеданса Ом/км
0,12	155,1
0,14	140
0,2 ​​	87,2
0,35	57,1
0,5	37,2
0,75	25,4
1,0	19,1
1,5	13

Жили с таким малым запасом прочности и высокой гибкостью, zatímco umožňují spojení ve stísněných podmínkách, s malou pravděpobkostí.

Dále zvažujeme, ve které síti a za jakých podmínek může drát MGShV fungovat.

1. Водяной насос — 380 В для водовода 0,12 м2. мм до 1000 В для больших проволок, стейносмерный неба стремительный горд с частотой до 10 кГц и стейносмерный горд 500 до 1500 В, в том числе поршня. Zkoušky se provádějí kratkodoobým napětím 2000 V. 909:30
2. Животность — 10–15 лет, с провозни добоу неймене 10 000 год.
3. Тепловые розетки — от -50 до +70 ступенек Цельсия (кратковременно до +150).
4. Одолевает синусовые вибрации с частотой до 5000 Гц и механическими вливами.
5. Атмосферный тип: уменьшен на 0,000333 Па и увеличен на 295 кПа.
6. Неподдерживаемый ремонт в единых установках.
7. Электрическая пластина от 20 МОм до 20 ступеней и 70 — 1 МОм.
8. Электрический подвод воды — минимальная площадь 0,12 м2. мм — 155 Ом/км. Про максимум — 1,5 метра čtverečních. мм — 15 Ом/км. 909:30

Таковы власти вам можно заниматься, и кдыж е мраз на водичич овливнен млхоу, розоу, плисни, слунечним зарженим, прширозене, в урчитыч мезич. Бехем приправы и установка розмерных изделий будет производиться для вашей дулежиты hmotnost drátu MGShV, подведите на таблицу:

Сечение, кв. мм	Хмотность кг/км
0,12	2,3
0,14	2,5
0,2 ​​	3,9
0,35	5,9
0,5	7,9
0,75	11,4
1,0	19,8

Область назначения

Зажим власти драту МГШВ je jeho flexibilita, malé průřezy and půůněné verze v modelové řadpotě, ale proč je takovýza? To vše ho obzvláště zajímalo pro vývojáře elektronických zařízení a rádiových nadšenců.

В электронике для МГШВ можно использовать межблочные конструкции. Stíněná verze se používá pro komunikační linky a přenos meřicích signalů. Zároven bychom neměli zapomenout, že intojí za to používat MBMW v obvodech s kmitčty vyššími než 10 kHz — tím končí jeho rossah.
