В последнее время все больше и больше стал делать ПП. Каждый раз бегать в гараж и на сверлильном станке сверлить сверлом 0.6-1мм — не дело.

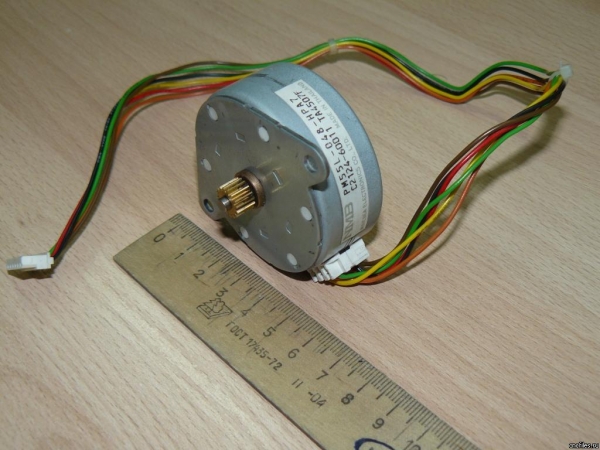

Решил сделать из старого принтера своего рода «станок». Принтеров валяется штук 5. Разобрал один из них, им оказался МФУ Epson SX125, с полетевшей материнкой. Достал оттуда два моторчика, а также блок питания.
Начал потихоньку «ковырять» все это. С блоком питания, в принципе, делать ничего не нужно, а вот с моторчиком пришлось немного повозиться.
Прежде всего, нужно снять шестерню с вала мотора. Сделал это круглогубцами, шестерня была пластмассовая, однако весьма крепкая, ибо выдержала испытание при снятии.
Многие говорят, что шестерня залита клеем, но у меня ничего такого не было, просто потянул на себя и она снялась.
Затем нам необходима цанга, а куда же сверла вставлять? 🙂
Купил на OLX неплохую цангу, за 70 грн. (~$2.2). На следующий день приехала, получил что-то вроде этого:
Как говорил продавец, она 0.6 — 2мм, однако мне не удалось вставить сверло 0.6мм — пришлось намотать на него тонкую проволоку и залудить, тогда сверло стало как влитое.
Крепится на вал двигателя легко: надеваем цангу, наживляем и затягиваем винт, который был в комплекте.
Также решил сделать подсветку из двух светодиодов, которые в конце-концов спалил по своей глупости. 😀
Теперь нужно дать питание на мотор, я для этого использовал четырехжильный провод, от старой мышки X7. Почему четырехжильный? — Да потому что нам нужно питать и мотор, и светодиоды.
Для питания светодиодов я использовал плату от старой ненужной зарядки для моб. телефона, которая выдает 5В.
Затем нашел бокс куда это все поместить, им оказался корпус от сгоревшего блока питания. Посадил плату на клей к корпусу, и опять же, использовал какой-то резиновый клей, когда можно было воспользоваться клеевым пистолетом, который засох бы за 15-20 секунд, а не ждать 3 часа..)
Разобрал блок питания от принтера, оттуда припаял к двум проводам вход 220В, который в дальнейшем пойдет на плату от зарядки мобильника.
Потом аккуратно вывел эти два провода через отверстия для вентиляции БП.
Сверху к БП от принтера приклеил корпус от сгоревшего БП, куда поместил питание для светодиодов и кнопку для их включения и выключения.
В принципе все, также продел провод, который идет к мотору и заклеил коробку.
Теперь можно переходить к самому мотору.
Прежде всего обмотаем его изолентой, на случай, если корпус мотора проводит ток. Он металлический, но возможно, что вскрыт чем-то.
Затем спаял два белых светодиода параллельно, и примотал изолентой к мотору.
Теперь взял тактовую кнопку, которой будем включать и выключать мотор, и тоже прикрепил ее к мотору изолентой, сперва полностью перемотав, а затем ножом вырезав отверстие под саму кнопку. Припаял провода, и получилось что-то вроде этого:
Ну вот по сути и все, теперь подключаем БП от принтера в 220В, нажимаем на кнопку и мотор отлично работает.
Ах да, что касается светодиодов, то я их, как уже говорил, спалил по своей глупости. 750мА подать на эти светодиоды… Исходя из калькулятора, то нужно поставить два резистора на 75Ом к Аноду каждого светодиода, тогда они будут без проблем гореть.
Кстати кнопка, что находится на корпусе от старого БП, отвечает за включение светодиодов.
Фото старался делать качественные, но не всегда получилось.
Комментируйте. Прошу строго не судить, неделю назад исполнилось 14 лет. :)
- мотор,
- станок для сверления пп,
- сверление печатных плат,
- мотор от принтера,
- принтер,
- сверло,
- цанга,
- сверление плат
