Выполнение технических условий на 15 кВт

• 1 Выбор места установки узла учёта
• 2 Из чего должен состоять узел учёта?
• 3 Монтаж и высота пролёта
• 4 Заземление
• 5 Как выполняем монтаж мы
• 6 Сметы

Выбор места установки узла учёта

В полученных технических условиях (ТУ), обычно указывается, где должен стоять пункт учёта.

Описание мест установки от Кубаньэнерго и НЭСК-электросети:

Щит на границе участка

Если есть забор, выгоднее поставить на него, чтобы сэкономить место на территории. В ином случае потребуется установка трубостойки рядом с границей участка. Если на участке есть строение, находящееся прямо на границе — можно установить на фасад.

На наружной стене (фасаде) объекта

Воздушная линия не должна мешать будущим постройкам (например, навесам). Также линия может портить внешний вид. В этих случаях можно протягивать линию через подставные опоры, расположенные на границе участка.

Запрещён невидимый ввод от столба до счётчика и пересечение проводом участков соседей, без их письменного согласия.

Из чего должен состоять узел учёта?

Стандартный узел учёта состоит из щита, вводного автомата с возможностью опломбировки, счётчика и отходящей автоматики. В минимальном исполнении щит должен вмещать 24 модуля.

Номинал вводного автомата и требования к счётчику должны быть указаны в ТУ

Счётчик должен пройти входной контроль сетевой организации. Это означает, что на нём должны быть наклеены специальные пломбы и выдан акт о поверке. Соответственно, потребуется сдать счётчик на поверку. Данная процедура в сетях обычно занимает 10 рабочих дней. Также в продаже бывают уже поверенные счётчики — их можно устанавливать сразу.

Если строительство на участке только предстоит, достаточно минимального количества отходящей автоматики — один трёхполюсный и один однополюсный автомат для розетки. Также мы не рекомендуем ставить сразу дорогой щит, потому что к концу строительства он, вероятней всего, потеряет свой внешний вид.

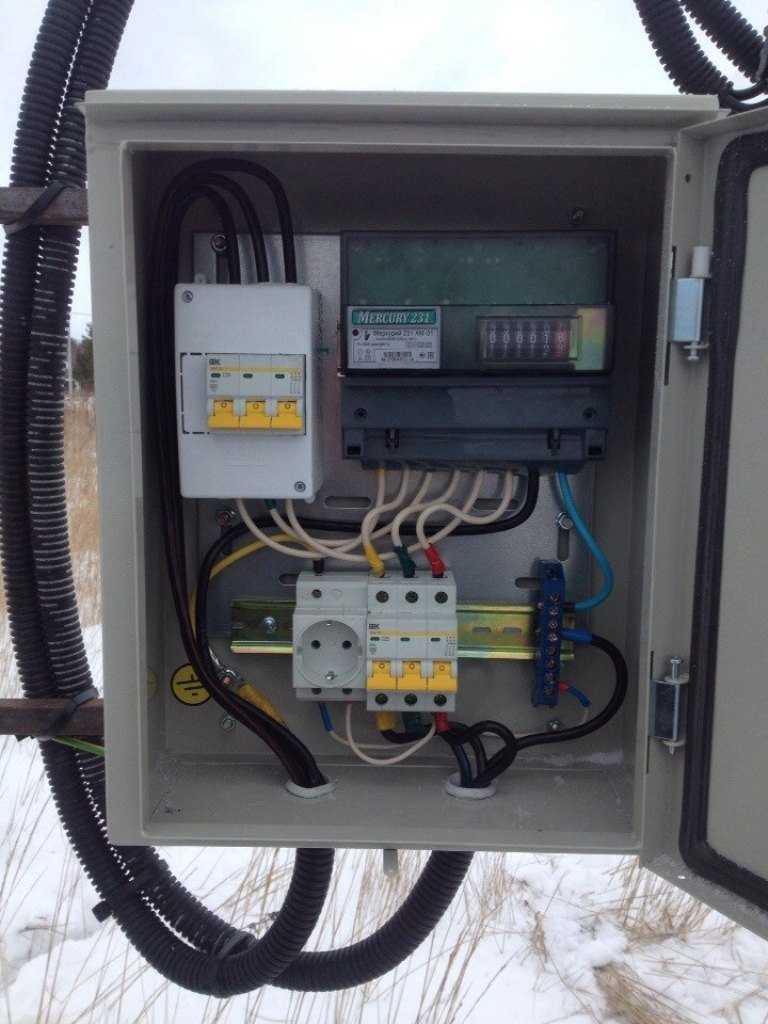

Пример смонтированного нами щита с минимальным наполнением:

Если стройка завершена, то стоит учесть: будет ли генератор, как подключается освещение участка, необходимо ли питание ворот и т.п. Для этих целей потребуется отдельная автоматика. Соответственно, потребуется щит большего размера для её установки.

Ниже пример смонтированного нами щита с дополнительным оборудованием. Установлен реверсивный рубильник для подключения генератора, однофазная силовая и обычные розетки на корпусе щита. Свободное место осталось для контакторов и управляющих реле аккумуляторных батарей, а также дополнительной автоматики (ворота, насос, освещение во дворе).

Зная место установки, наполнение и условия эксплуатации можно определяться с моделью. Если щит постоянно будет на виду, то стоит задуматься о внешнем виде и выбрать специальный пластиковый (в примере выше как раз такой щит). Металлический со временем ржавеет, независимо от стоимости.

Степень защиты щита при установке на улице должна быть не менее IP54.

Монтаж и высота пролёта

Для подключения электричества используется самонесущий изолированный провод (СИП) 4х16 мм². Приёмное устройство для провода нужно располагать так, чтобы обеспечить необходимое по ПУЭ расстояние до земли. Подробнее о монтаже СИП.

Местность	Расстояние, м
На ответвлениях к вводу, до поверхности земли	> 2.5
Тротуар, пешеходная дорожка	> 3.5
Проезжая часть улицы	> 5

Если линия электропередач идет по стороне земельного участка, достаточно трубостойки высотой 4 м (до 3 м над землей). Также можно установить приёмное устройство на забор, но так, чтобы пролёт соответствовал требованиям.
Если опоры на противоположной стороне улицы, то потребуется трубостойка от 6 м (от 5 м над землей) с обязательным бетонированием. Высота зависит от интенсивности движения и ширины дороги. Расстояние от опоры до приемного устройства не должно превышать 30 м.

Если щит крепится на строение, то приёмное устройство должно обеспечивать нужную высоту пролёта.

Зимой тяжение провода увеличивается и пролёт станет выше. Соответственно возрастёт нагрузка на приёмное устройство. Поэтому если монтаж производится летом — не следует максимально сильно вытягивать СИП. А если зимой — нужно иметь в виду что пролёт летом уменьшится.

Высота установки узла учета должна быть такой, чтобы счётчик находился на высоте 80 – 170 см. Если в будущем планируется поднимать уровень земли, нужно это учесть на этапе монтажа и закрепить щит выше.

Заземление

По требованиям ПУЭ сопротивление заземляющего устройство должно быть <30 Ом в любое время года. Заземление должно располагаться недалеко от узла учёта. В этом месте не должно быть коммуникаций. Заземление состоит из заземлителя (проводящая конструкция в контакте с землёй) и заземляющего проводника (соединяет заземляемую часть с заземлителем).

Основные требования:

• Наименьший размер заземлителя из круглой черновой стали — 16 мм, а из омеднённой — 12 мм.
• Сечение заземляющего медного проводника должно быть не менее 10 мм².
• Должна быть возможность осмотра контактного соединения.

Некоторые сетевые организации (например НЭСК-электросети) требуют протокол испытаний заземляющего устройства. Обращайтесь к нам — мы имеем передвижную электротехническую лабораторию и лицензию для выдачи такого протокола.

Как выполняем монтаж мы

Наша команда подключила большое количество объектов (карта объектов) и применяет технические решения, которые зарекомендовали себя наилучшим образом.

Модульность исполнения

Легко сменить щит. Может потребоваться, если щит потерял внешний вид на этапе строительства или при увеличении количества отходящих автоматов.

Установка трубостойки

Окрашенная в два слоя профильная труба 80х80 с заглушкой от затекания воды внутрь.

Кросс-модуль

Более удобное подключение отходящих кабелей, по сравнению с обычными шинами. Меньше изгибов отходящих проводников и эстетичный внешний вид.

Поверенный счетчик с пломбой «НЭСК» или «Кубаньэнерго»

Потребителю не потребуется ехать сдавать, ждать 10 рабочих дней и забирать счётчик с поверки.

Работающее заземление

Соответствует нормам по сопротивлению, имеет возможность осмотра и подключается медным проводом 10 мм².

Аксессуары для включения

Без необходимых прокалывающих и анкерных зажимов (стоимость около 1000₽), бригада при включении возьмёт дополнительную плату или вовсе не подключит объект.

Наконечники для СИП

Без их использования контакты со временем ослабнут, начнут греться и выгорят.

Розетки модульные и внешние (дополнительно)

Узел учёта можно использовать для бытовых нужд.

Вводной автомат повышенной надёжности (дополнительно)

Вводной автомат с номинальной отключающей способностью 6 кА. Вероятность выхода из строя такого автомата меньше, а значит не придётся заниматься пломбировкой и распломбировкой в случае его поломки.

Сопровождение

Мы знаем все нюансы подключения электроэнергии, поэтому проконсультируем и поможем на любом этапе.

Услуги «под ключ»

От вас потребуется только оформить доверенность. Согласования с электросетями и энергосбытом, заключения договоров, закупку материалов и монтаж мы берём на себя.

Цены

Благодаря потоку заказов, мы добились снижения стоимости подключения, не снижая качества выполненных работ. Действующие акции и цены на подключение.

Сметы

Смета на выполнение технических условий на 15 кВт. Трубостойка 4 метра:

Смета на выполнение технических условий на 15 кВт. Трубостойка 6 метров:

Установка щита учета на опоре: требования ПУЭ и общие рекомендации

Вводные данные

— К дому подведены 3 фазы -380В

— Выделенная мощность 15кВт

— Тип вводного кабеля – СИП 4х16мм.кв.

— На участке сделан дополнительный контур заземления, от которого к щитку проложен медный провод 1х16мм.кв.

 Схема шита учета 380В для частного дома на 15кВт с установленным УЗО и зазамление tn-c-s, в сборе выглядит следующим образом:

Классификация щитов

Щит учета может иметь различное конструктивное исполнение: в виде небольшого бокса, рассчитанного на установку прибора учета и защитного аппарата либо в виде полноценного шкафа, в котором может быть установлено несколько защитных аппаратов и другие вспомогательные элементы для распределения электроэнергии (учетно-распределительный и групповой учетно-распределительный щитки).

Щитки также классифицируется по степени защиты корпуса от негативных воздействий влаги и посторонних предметов, в том числе и пыли. В данном случае щит устанавливается на опоре (столбе), то есть вне помещений, поэтому корпус такого щита должен иметь степень защиты не ниже IP54. Также выбирая корпус учетно-распределительного щитка нужно учитывать возможность его эксплуатации в температурном диапазоне местных условий окружающей среды.

Корпус щита учета для установки вне помещений должен иметь запирающее устройство, а на самом корпусе должно быть прозрачное окно для возможности беспрепятственного съема показаний представителями энергосбыта.

Конструкция электрического щита

Электрощиты, использующиеся для энергоснабжения загородных домов и коттеджей, имеют следующие составляющие:

·        счётчик электроэнергии;

·        нулевую шину;

·        УЗО;

·        шину заземления;

·        несколько автоматов (вводный, для сильноточных и слаботочных розеток, для приборов освещения).

Комплектацию щита, как и его установку, следует поручить опытному электромонтажнику. Наличие ошибок в данном случае недопустимо.

Как проходят работы по монтажу электрощита на столб?

1.      Выбор опоры для щита. Установку можно проводить на существующий столб, получив на это разрешение, или забетонировав новый. Опора должна отличаться прочностью, жёсткостью и не иметь существенных механических повреждений.

2.      Разметка столба. Мастер выполняет расчёт и расчерчивает поверхность опоры, сверяясь с размером металлического шкафа.

3.      Фиксация скобы. Конструкция должна обхватывать столб. К её концам крепится корпус щита при помощи болтовых соединений.

4.      Установка DIN-реек. Они необходимы для крепления нулевой и заземляющей шин, электросчётчика и автоматов.

5.       Монтаж оборудования. Мастер подключает вводный кабель, проводит установку автоматов, шин ноля и заземления, группы предохранителей (соединяются между собой при помощи перемычек), УЗО.

После окончания монтажа электрощита подключается электроэнергия. Мастер делает контрольную оценку качества работ.

Разновидности ящиков по типу конструкции

Зарубежные и отечественные производители предлагают разные по размерам и вместительности короба. Вариант подбирается в зависимости от параметров оборудования, которое планируется разместить в боксе.

Размеры щитка подбираются и под тип счетчика. Однофазные приборы учета меньше трехфазных по габаритам, иногда в два раза

Есть и определенные маркировки, которые подсказывают тип, назначение бокса. Пример:

• ЩУ — обычный и самый простой;
• ЩВР — встраиваемый вглубь стены ящик;
• ЩРН — распределительно-навесной короб.

Если это просто щиток учета, в нем обычно размещается только счетчик, входной автомат, шины заземления и нулевые. Устройства защитного отключения, а также автоматы защиты устанавливаются в «домашний» ящик. Но можно это все совмещать и в одном боксе.

Конструкция щитка может быть:

• напольной;
• встраиваемой;
• накладной или навесной;
• скрытой или открытой;
• цельной или разборной.

Какое именно оборудование, в каком количестве и с какими параметрами должно быть установлено в ящике — все эти моменты прописываются в проекте электроснабжения частного дома. Если такого документа нет, нужна консультация профильных специалистов.

Основные критерии выбора короба

Главная задача потребителя — найти прочный, практичный ящик, который выдержит длительную службу в уличных условиях. Короб должен быть удобен при монтаже и эксплуатации.

Что важно в самой конструкции? Наличие отверстий соответствующего диаметра для проводов, которые идут от опоры и выводятся на здание. Желательно, чтобы эти элементы имели уплотнительные резинки и пластиковые муфты.

В электрощитке должны помещаться все необходимые отходящие кабеля и дополнительно оставаться пространство для модернизации или расширения установки

Удобная деталь — окошко. Оно исключает необходимость открытия щитка для снятия показаний и уменьшает частоту контактов внутреннего содержимого с воздухом, влагой. Обратите внимание и на ушки для опломбировки.

Еще один важный момент — степень защиты от пыли и влажности. Она определяется по индексу IP и цифре рядом с ним

Индекс IP20 означает, что бокс защищен от частиц пыли более 12,5 мм, но беззащитен перед влагой. Степень защиты IP65 гарантирует полную изоляцию от этих негативных факторов. Чем выше число, тем дороже конструкция. Оптимален вариант с показателем от 54.

При выборе электрощитка также нужно смотреть на толщину его стенок, диапазон рабочей температуры, количество створок, тип замка. Ящик может закрываться на один индивидуальный ключ или быть оборудован под несколько одинаковых.

Шкаф своими руками

Если у вас есть опыт и желание, обустроить шкаф для электросчетчика можно самостоятельно. Нужно будет купить саму конструкцию, вооружиться необходимыми инструментами и провести сборку электрощита в соответствии со спецификой домашней электросети.

Если попался шкаф нужных габаритов, но в нем не хватает окошка, ушек для пломб или каких-то отверстий, эти элементы допустимо добавить. Но работы нужно выполнять в соответствии с правилами техники безопасности и требованиями контролирующих организаций.

Все необходимое оборудование крепится на DIN-рейки. Со многими моделями приборов учета в комплекте поставляются детали, которые могут пригодиться при установке (наклейки, колпачки, крепежные элементы). Основная задача — собрать приборы и правильно их объединить между собой.

Модели наружных счетчиков

Если вы покупаете новый счетчик, а не выносите из помещения уже имеющийся, нужен прибор, пригодный для использования в уличных условиях.

Обратите внимание на следующие моменты:

• Индукционные модели гораздо более чувствительны к температурным перепадам, чем электронные.
• DIN-рейка как способ крепления предпочтительнее.
• Зайдите на сайт электросбытовой организации и посмотрите, какие модели разрешены к установке на территории России.
• Для многотарифной системы оплаты выбирайте устройство, способное учитывать более трех тарифов.

Известность марки и наличие сервисных центров тоже имеет значение. Проверенный производитель — это и качество, и ремонтопригодность, и лояльность проверяющих организаций.

Рассмотрите вариант покупки счетчика и ящика от одного производителя: так легче добиться полноценного объединения устройств и оболочки

Из имеющихся в продаже отечественных марок можно рассмотреть следующие: INCOTEX, «Тайпит», «Энергомера», EKF. Особенной популярностью пользуется такая модель, как «Меркурий» 230 АМ-03. Он однотарифный, способен давать точные показания при диапазоне температур от -40 до +55 градусов.

Из зарубежных производителей хорошо себя зарекомендовали: шведско-швейцарский ABB, французский Schneider Electric, турецкий Legrand. Но у европейских марок диапазон рабочих температур часто не соответствует российским реалиям.

Желательно посоветоваться со специалистами обслуживающей организации в вашем регионе. Обычно у них есть список приборов, которые уже показали себя с лучшей стороны в процессе эксплуатации.

Автомат и обогреватель

В ящике до счетчика устанавливается автоматический выключатель. Его параметры нужно рассчитывать от суммарной мощности всех потребителей – электроприборов, установленных или планируемых в доме и на улице/в гараже и прочих бытовых постройках.

Если, к примеру, суммарная мощность равна 25 кВт, то к этому значению оптимально подойдет автомат на 63 А. Кроме вводного нужен автомат отходящих линий, защитный для обогревателя и модема (если есть). С помощью последнего показания автоматически передаются в центр обработки. Но такой схеме не обойтись без обогревателя.

Обогреватель для электрощитка может включаться-выключаться вручную или автоматически. Он нужен для поддержания оптимальной температуры в холода — электроприборам нужно тепло, чтобы работать без погрешностей

Обогреватели для электрощитков изготавливаются из алюминия, который покрывается негорючими термопластиками.

Основные функции элемента — предотвращать появление конденсата, что препятствует коррозийным изменениям токоведущих шин, контактов и защищает приборы от повышенной влажности.

Устройство ввода резерва и УЗИП

Если в составе электроустановки есть автономный источник питания, после счетчика нужно установить устройство резерва. Этот прибор нужен для ручного переключения потребителей с внешней сети на генератор и обратно.

Устройство ввода резерва исключает одновременное задействование двух разных источников питания (внешняя сеть и генератор), в чем и состоит его задача

Для защиты установки от ударов молнии, высоковольтных скачков и пожаров от этих воздействий, в щиток добавляют УЗИП (защита от импульсных перенапряжений). Его размещают после вводного автомата и через отдельный предохранитель. УЗИП обязателен, если ввод в здание осуществляется по воздушному пути.

Дополнительно в щиток может устанавливаться противопожарное УЗО, кросс-модуль для распределения электроэнергии по разным группам потребителей. Иногда в ящик добавляют и дифференциальный автомат.

Розетка является одним из необязательных элементов. Но если у вас на участке только идет строительство или нужно уличное подключение для некоторого оборудования, без нее не обойтись. И не забывайте о нулевой рейке, она объединяет все нулевые кабеля и используется для коммутации жил.

Выбираем счётчик

Все счётчики, которые могут быть установлены для учёта энергопотребления, классифицируют по трём признакам:

1. Конструктив прибора;
2. Способ его подключения;
3. Тип измеряемых величин.

В настоящее время, в квартирах, частных домах и СНТ устанавливаются два вида приборов: электронный, который осуществляет учёт и контроль расхода по дифференцированным тарифам, и индукционный, производящий измерения за счёт вращения диска.

Второй вариант не слишком надёжен, поэтому постепенно заменяется на электронные.

Индукционный и электронный счётчики

Для установки на улице электронные приборы подходят лучше всего, так как они удобны и точны, не реагируют на перепады температур. Однако условия эксплуатации с температурой в 40 градусов ниже нуля для них потолок, и в регионах, где бывает такая погода, счётчики всё же лучше ставить в помещениях.

Как покупать электронный счётчик

Самым важным элементом для счётчика является пломба. После выхода с конвейера и прохождения качественного контроля, их устанавливается целых две: первую ставит контролёр ОТК, а вторую – государственный представитель, уполномоченный осуществлять поверку.

Места установки пломб

Дата проведения поверки ставится на пломбе и заносится в паспорт изделия, поэтому первое, что нужно сделать при покупке – сверить их.

Если вдруг окажется, что поверочной пломбы нет, или на ней проставлена дата, не соответствующая той, что в паспорте, покупать прибор не советуем. Потом уже никому ничего не докажешь.

Поверочная пломба

Дата проведения поверки тоже имеет значение. На момент покупки двухфазного счётчика она не должна превышать двух лет, а для трёхфазного счётчика этот период и вовсе сокращён до одного года.

В паспорте можно найти все необходимые данные

Выбор материалов для монтажа

Выполнение ТУ 15 кВт заключается в установке счетчика на столбе на границе участка. В щите собирается схема учета электроэнергии. Перед нами стояла задача выбрать электрощит защищённый от атмосферных воздействий, а также от коррозии.

Пластиковый электрощит для ТУ 15 кВт
Электрощит для уличного монтажа
Уличный пластиковый электрощит

В данной работе мы применили электрощит из пластика сшитого стекловолокном. Преимущества такого электрощита при выполнении ТУ 15 кВт:

1. Защита от влаги и пыли IP 67
2. Стойкость к коррозии
3. Прочный корпус
4. Удобство монтажа
5. Герметичный ввод кабеля
6. Низкая цена
7. Стильный дизайн

Кабельный ввод выполнен с помощью гермовводов, что обеспечивает защиту от влаги.

Автоматические выключатели выбирались исходя из безопасности и надёжной работы, а также качество исполнения. Автоматы фирмы ABB соответвуют таким параметрам.

Счетчик Меркурий 231 AT 01 I, многотарифный 3-х фазный на ток 60А.

Бокс на 4 модуля для пломбировки электроснабжающей организации. Провод монтажный Пв1 диаметром 6 мм.

В качестве кабеля используется провод СИП 4 4*16, а также арматура СИП для его монтажа. Анкерный зажим СИП DN 123 и ответвлительный зажим P 645.

Кронштейн изготавливается из металлического перфорированного профиля 40*20. Крепится профиль с помощью шпилек диаметром 8 мм.

Установка бокса для вводного автоматического выключателя

 Одно из основных отличий щита учета частного дома, от этажного, в многоквартирном доме, это наличие средств защиты от возможных несанкционированных подключений.

Вся защитная автоматика и коммутационные устройства, стоящие в схеме до счетчика электрической энергии, должны закрываться в боксы (No2 на схеме) и опечатываться. Чтобы никто, в том числе и вы сами, не смогли изменить согласованную схему и подключиться в обход счетчика.

Именно поэтому в первую очередь устанавливаем специальный бокс для вводного автомата (автоматического выключателя). Главная его особенность, наличие «ушек», которые позволяют поставить пломбу.

Так как сеть трёхфазная 380В, вводной автомат применяется трехполюсный, значит и бокс должен быть минимум на три модуля.

Установка автоматического выключателя

Вводной автомат (No3 на схеме) устанавливается в бокс. После подключения к нему проводников, он закрывается крышкой.

Позже, представители энергосбытовой компании его опечатают, установят пломбу и будут её проверять при каждом снятии показаний или контрольных обходах.

Для трёхфазных сетей 380В, при выделенной мощности 15кВт, номинал треполюсного автомата должен быть 25А.

Установка остальных устройств в щиток

Затем в электрощит устанавливается оставшееся оборудование и устройства. Вся сборка представлена на изображении ниже, она включает:

1) Стальной электрический щит (степень защиты ip54 или выше)

2) Бокс/кожух для установки вводного АВ на 3 модуля

3) Автоматический выключатель трехполюсный 25А

4) Трехфазный счетчик электрической энергии 380В

5) распределительный блок на DIN-рейку

6) Селективное УЗО от 40А, ток утечки 100мА или 300мА

подключение вводного кабеля СИП 4х16

В первую очередь, старайтесь всегда подключить проводники большого сечения. У нас это конечно же вводной СИП. Эти провода алюминиевые, снаружи черная изоляция. Их маркировка выполнена в виде цветной непрерывной полосы.

Желтый, зеленый и красный провода подключаются на верхние клеммы вводного автомата – это три фазы. PEN – провод с голубой полосой, подключается к распределительному блоку.

Провода от вводного автомата до счетчика

Подсоединяем провода от нижних клемм вводного автомата к соответствующим контактам счётчика электрической энергии.

Нулевой провод (голубой) от счетчика подводится к распределительному блоку.  Порядок подключения трехфазного счетчика мы ранее подробно рассматривали ЗДЕСЬ — обязательно ознакомьтесь с этим материалом.

Подключение проводов от счетчика к УЗО

После этого, все четыре провода от счетчика (три фазы и рабочий ноль) подсоединяются к верхним клеммам УЗО. Место подключения нулевого провода, обычно обозначено на корпусе как «N».

Заземление электрощита

Очень часто возникает вопрос о том, как заземлить электрощиток. В данном случае в первую очередь также необходимо руководствоваться требованиями снабжающей организации.

В случае отсутствия требований необходимо заземлить щиток с учетом системы заземления электрической сети. Большинство потребительских сетей имеют систему заземления TN-C, которая предусматривает объединение нулевого и защитного проводников в проводник PEN на всей протяженности линии. Точка разделения данного проводника на защитный заземляющий и нулевой проводники осуществляется в щите до самого электросчетчика, а после разделения система заземления называется TN-C-S. По правилам PEN-проводник имеет несколько повторных заземлений на опорах на всей протяженности линии и в конце, в самом щите учета на опоре (столбе) он также заземляется.

PEN-проводник соединяется с металлическим корпусом электрощита, а щиток, в свою очередь, присоединяется к предварительно монтированному заземлителю (заземляющему контуру) при помощи заземляющего проводника. Сечение провода для заземления должно быть не меньше сечения вводного питающего кабеля.

Но важно учитывать, что заземление домашней проводки и PEN-проводника в частности может быть не только бесполезным, но и опасным. Если питающая линия находится в неудовлетворительном техническом состоянии, а повторные заземления PEN-проводника на опорах (столбах) линии не соответствуют требованиям, то в случае разрыва PEN-проводника на корпусе заземленного щита может появиться опасный потенциал. При этом по заземляющему проводнику и по контуру заземления будет протекать уравнительный ток, который может привести к повреждению вводного кабеля.

Следовательно, если заземление питающей линии не соответствует требованиям, предъявляемым к заявленной системе заземления электрической сети, то лучше использовать совмещенный проводник PEN вводного кабеля исключительно в качестве нулевого вводного провода. При этом можно реализовать своими руками систему заземления ТТ, то есть монтировать индивидуальный заземляющий контур проводки и заземлить на него металлический корпус электрощитка.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается установленный заземленный щиток на столбе:

Вот собственно и все рекомендации, которые мы хотели вам предоставить. Надеемся, теперь вы знаете, как происходит установка щита учета на опоре согласно ПУЭ и какие требования предъявляются к данному виду работ. Надеемся, предоставленная информация была для вас полезной и интересной!

Теперь рекомендации энергетических компаний

Как вы понимаете, энергетические компании, продающие электроэнергию, заинтересованы только в одном, чтобы у них не воровали электроэнергию, отсюда и рекомендации.

• Узел учета электроэнергии должен ставиться вне помещения, на фасаде дома или на специальной стойке, в том числе опоре;
• Шкаф узла учета должен запираться;
• Шкаф узла учета и стойка должны быть повторно заземлены;
• Нулевой провод также повторно заземляется;
• В шкафу учета должен быть установлен автомат защиты, после счетчика, для защиты питающей линии;

А теперь совсем желаемый совет энергокомпаний:

• В шкафу должен стоять электронный электросчетчик с импульсным выводом, и контролером, передающим данные в автоматическом режиме на ТП (трансформаторную подстанцию).
• Кроме этого запорное устройство шкафа должно иметь герконное реле, которое также передает данные, когда этот шкаф учета открывали. Это я описал, желание всех продающих компаний и контролирующих органов поставить везде систему АСКУЭ (автоматическая система контроля учета электроэнергии).

Установка системы АСКУЭ в коттеджном поселке

Выводы

• При желании и настойчивой рекомендации со стороны продающей организации «установить счетчик учета вне дома», он ставиться в шкаф вводного устройства и выводится за территорию участка.
• Шкаф вводного устройства повторно заземляется.
• До счетчика учета ставится коммутационный аппарат или предохранители.
• После счетчика учета ставятся автоматы защиты, которые называются вводные;
• Как дополнительная защита в водном щите, установленным на опоре, устанавливаются УЗИП;
• Шкаф ВУ с блоком учета должен иметь окно для считывания показаний счетчика, а дверца шкафа должна запираться и пломбироваться.

Источники

• https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/219-sborka-shchita-ucheta-380v-s-protivopozharnym-uzo-dlya-chastnogo-doma-sistema-zazemleniya-tn-c-s
• https://samelectrik.ru/kak-ustanovit-shhit-ucheta-na-opore.html
• https://profelektrika.ru/uslugi/montazh-avtomatiki/na-stolbakh.html
• https://sovet-ingenera.com/elektrika/schetchiki/ulichnyj-yashhik-dlya-elektroschetchika.html
• https://Proekt-sam.ru/proektsistem/ustanovka-sshetchika-elektroenergii-na-stolb-lep.html
• https://electric-stupino.ru/%D1%83%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%B2%D0%BA%D0%B0-%D1%81%D1%87%D0%B5%D1%82%D1%87%D0%B8%D0%BA%D0%B0-%D0%BD%D0%B0-%D1%81%D1%82%D0%BE%D0%BB%D0%B1%D0%B5/
• https://ehto.ru/elektrika-chastnogo-doma/elektrika-derevyannogo-doma/ustanovka-vvodnogo-shhita-na-opore

[свернуть]

Различные типы счетчиков коммунальных услуг для солнечной энергии

В зависимости от того, где вы живете и в каких программах стимулирования использования солнечной энергии вы участвуете, ваша коммунальная служба (или ваша солнечная компания), вероятно, установила счетчик на стене вашего дома после того, как ваши панели были установлены, но до вы включили свою солнечную энергетическую систему. Возможно, они добавили второй счетчик или заменили тот, который у вас был. На момент написания этой статьи существует три основных типа «солнечных счетчиков»:

• Чистый счетчик
• Двунаправленный счетчик
• Двойной счетчик

Люди, которые получают «Чистый счетчик» от своих коммунальных услуг (большинство владельцев солнечных батарей сегодня, хотя это меняется), имеют один из первых двух типов счетчиков, который заменяет оригинальный, традиционный счетчик коммунальных услуг.

Владельцы солнечной энергии, участвующие в программе роста возобновляемой энергии Род-Айленда (REG), сохраняют свои традиционные счетчики коммунальных услуг, а в доме установили второй счетчик. Этот подход в конечном итоге может быть использован и в Массачусетсе, поскольку программа типа REG разрабатывается для замены программы стимулирования SREC в 2018 году9.0003

Вот как в целом работает каждый тип счетчиков:

Счетчики нетто

Счетчики нетто показывают чистое потребление энергии в домохозяйстве. Чистый счетчик не говорит вам, сколько солнечной электроэнергии вы отдали в сеть или сколько «обычной электроэнергии» вы получили из сети. Он указывает на разницу между ними или «чистое использование». Круто то, что ваш чистый счетчик фактически работает в обратном направлении, если вы производите больше солнечной энергии, чем используете в данный момент времени.

Счетчик сети имеет два дисплея или регистра. Первый регистр показывает все 8 и просто означает, что счетчик работает правильно. Если отображается не цифра 8, обратитесь в электроэнергетическую компанию. Второй регистр показывает ваше чистое использование, и это то, что электрическая компания использует, чтобы определить, сколько вы должны по счету за электроэнергию, или если вы создали кредит. Если вы использовали 100 кВтч энергии, но сгенерировали 60 из них с помощью вашей солнечной системы, чистый счетчик покажет 40.

Двунаправленные счетчики

Двунаправленные счетчики имеют три экрана дисплея. Один из них — тестовый экран, на котором горят все индикаторы. Второй показывает мощность, поступающую из сети, а третий показывает мощность, выходящую из вашей солнечной батареи в сеть.

Как правило, на экране 001 показывает поступление питания, а 002 — отключение питания. Другие счетчики используют DEL или DL и REC или RC, чтобы указать, в каком направлении течет электричество. Попросите вашу электрическую компанию объяснить ваши экраны, когда они установят ваш счетчик.

Двойное измерение

В ситуации двойного измерения у вас есть два отдельных счетчика, которые не обмениваются данными.

Ваш первоначальный счетчик коммунальных услуг продолжает сообщать вам, сколько электроэнергии вы получаете от коммунальных услуг. Это ваш счетчик использования (показан справа на этом фото) . Новый, второй счетчик измеряет, сколько солнечной электроэнергии вы отправляете коммунальным предприятиям. Он называется счетчиком продукции или счетчиком генерации (и показан слева на этой фотографии) .

Оба счетчика привязаны к вашей учетной записи электрической компании.

Загрузите наш

7 часто задаваемых вопросов

Вы спрашивали, мы ответили — от затрат на солнечную энергию и возврата инвестиций до крыш и процесса установки. Получите ответы и рекомендации на самые важные вопросы о солнечной энергии в нашем бесплатном PDF-файле. Получите свою копию сегодня.

Скачать PDF бесплатно0005 STC против PTC: почему важны испытания солнечных панелей

Что входит в оценку производства солнечной энергии?

Как рассчитать ежемесячное потребление электроэнергии



Чистый учет возобновляемых источников энергии

1. Обзор

Эта веб-страница предназначена для предоставления информации о подключении к системе распределения и информации о выставлении счетов для клиентов, которые хотят производить электроэнергию со статусом объектов, отвечающих требованиям FERC (QF). Чтобы узнать о других типах привлечения клиентов, нажмите здесь, и компания Entergy Texas, Inc. («Entergy Texas» или «Коммунальное предприятие») свяжется с вами.

Генераторы Меньше или равно   До 100 кВт

Клиенты, производящие электроэнергию со статусом объектов, отвечающих требованиям FERC, могут воспользоваться преимуществами Schedule SQF. Расписание SQF доступно для генерирующих объектов мощностью менее или равной 100 киловаттам (переменного тока или «AC»), у которых нет другого генератора, подключенного к распределительной сети. В соответствии с Графиком SQF киловатт-часы, произведенные потребителем и отправленные в распределительную сеть, будут ежемесячно засчитываться в счет за электроэнергию потребителя. Специальные положения о выставлении счетов предусмотрены в Графике SQF для генераторов мощностью менее 50 киловатт, использующих возобновляемые источники энергии, такие как солнечная энергия, ветер и/или биотопливо.

Генераторы мощностью более 100 кВт

Для объектов, отвечающих требованиям FERC, с мощностью более 100 киловатт (переменного тока) см. Приложение LQF, в котором рассматриваются вопросы выставления счетов и сопутствующие вопросы для негарантированной энергии, покупаемой у крупных объектов, соответствующих требованиям. Что касается запроса на подключение генератора мощностью более 100 киловатт, нажмите здесь, и компания Entergy Texas свяжется с вами.

1. Требования к соединению

Клиенты, желающие использовать Schedule SQF (или увеличить/изменить мощность соответствующего генератора), могут сделать это, установив генерирующее оборудование, одобренное Entergy Texas для соединения с распределительной сетью Entergy Texas. Утвержденные системы генерации должны соответствовать процессу межсетевого соединения Entergy Texas. Нажмите здесь, чтобы перейти к разделу «Стандарты распределенных энергоресурсов для межсетевого соединения». Кроме того, взаимные соединения распределенных генераторов в Техасе регулируются требованиями, указанными в Приложении IPODG.

Чтобы установить генератор в соответствии с графиком SQF или увеличить/изменить мощность существующего генератора, который обслуживается в соответствии с SQF для подключения к распределительной сети Entergy Texas, клиент должен представить все нижеследующее для систем мощностью менее 15 кВт переменного тока после того, как система полностью укомплектована и работает должным образом. Системы мощностью 15 кВт переменного тока или выше ДОЛЖНЫ иметь предварительное одобрение перед установкой.

• Заполненный и подписанный пакет приложений, включающий:
• Применение
• Соглашение IPODG
• Другие формы, требуемые Entergy Texas, по мере необходимости
• Завершена однолинейная схема с описанием предлагаемого генерирующего объекта
• Нажмите здесь для получения разрешений

Кандидаты могут отправить заполненную заявку на присоединение, соответствующее соглашение IPODG, однолинейную схему и соответствующую информацию для обработки платежа (при необходимости) по электронной почте [email protected].

В дополнение к представлению вышеуказанной информации должны быть выполнены следующие требования:

• Оплатить разумные расходы на подключение, коммутацию, измерение, передачу, распределение, обеспечение безопасности и административные расходы, которые непосредственно связаны с присоединением и сверх соответствующих затрат, если присоединение не произошло. Пожалуйста, ознакомьтесь с графиком IPODG, чтобы узнать о сборах перед подключением. Затраты на присоединение должны быть оплачены квалификационной организацией (QF) до любой покупки энергии компанией Entergy Texas.
• Наличие на внешней стороне утвержденного маркированного ручного отключения (доступно для Entergy Texas 24 часа в сутки без предварительного уведомления). Информация о требованиях к маркировке.
• Иметь возможность синхронизироваться с утилитой и оставаться синхронизированным.
• Иметь меры безопасности, которые не позволяют генератору подавать электроэнергию в коммунальное предприятие, когда линия обесточена или находится в ненормальной ситуации с напряжением или частотой, или которые вызывают ухудшение безопасности или качества электроэнергии в электрической сети. (Для этого доступны пакеты управления.)
• Соответствие стандартам производительности и безопасности, в том числе:
• «Стандарты распределенных энергоресурсов для распределительного соединения»;
• Расписание IPODG (взаимоподключение и параллельная работа распределенной генерации)
• Местные и государственные законы, постановления и кодексы;
• Национальные кодексы, такие как Национальный электротехнический кодекс, Национальный кодекс электробезопасности, Институт инженеров по электротехнике и электронике, Inc. и Underwriters Laboratories Inc.

III. Ежемесячное выставление счетов

После утверждения компанией Entergy Texas соответствующего генерирующего объекта заказчика, при необходимости, компания Entergy Texas заменит текущий счетчик на двунаправленный. Если потребитель не выберет альтернативный механизм измерения, разрешенный Графиком SQF, обновленный счетчик будет отдельно регистрировать как количество электроэнергии, купленной у Коммунального предприятия, так и поставленное ей.

Для квалифицируемых возобновляемых источников энергии с проектной мощностью 50 киловатт или менее, для которых соглашение о присоединении было инициировано 29 ноября 2017 года или позже, потребителю будет выставлен счет за всю энергию (кВтч), поставленную Коммунальным предприятием, и будет зачтено за любую энергию (кВтч), поставляемую в сеть в соответствии с Вариантом 2C Графика SQF, если иное не указано потребителем. Клиент получит кредит за всю энергию (кВтч), поставленную в сеть в течение платежного цикла, на основе стандартных тарифов Entergy Texas для покупок по сниженной стоимости.

Чтобы ознакомиться с текущими данными о расходах, которых удалось избежать, Entergy Texas, нажмите здесь.

Ниже приведены ставки обратного выкупа по предотвращенным затратам в 2022 г.:

Летняя ставка 2022 г., 0,03987 цента за кВтч

Зимняя ставка 2022 г.,    0,048655 долл. США за кВтч

с октября по апрель.

Платежи распределяются пропорционально сезонным изменениям цен в переходные месяцы. (Пример: Цикл выставления счетов с 15 апреля по 15 мая. Кредит будет выплачен по зимнему тарифу за апрель и по летнему тарифу за май).

Обновленные оценки предотвращенных затрат обычно подаются каждый февраль.

Щелкните здесь, чтобы получить типовой расчет счета за проживание, используя 1000 кВтч потребления электроэнергии. Этот образец счета включает все текущие утвержденные факторы ежемесячного выставления счетов за проживание.

Если сумма менее 50,00 долларов США должна быть выплачена покупателю со стороны Entergy Texas, Entergy Texas зачислит сумму на счет клиента, а остаток будет перенесен на следующий месяц и каждый последующий месяц до тех пор, пока кредит не станет больше чем $ 50,00, и в это время клиенту будет выдан чек.
