Схема сетевого фильтра пилот: Как работают схемы сетевого фильтра: обзор

Содержание

Сетевой фильтр Pilot — Electricdom.ru

Основная задача сетевого фильтра — защита компьютерной техники, бытовой техники, оргтехники от поломки в результате скачков напряжения в сети.

Сетевые фильтры защищают не только от скачков напряжения, но и от наводок, помех и шума, которые не выводят из строя электронику сразу, но постепенно сокращают срок её службы. Если компьютер часто зависает, по экрану телевизора идут полосы, а звук аудиосистемы не совсем чистый – надо попробовать купить сетевой фильтр, есть большая вероятность, что эти проблемы будут решены.

Основное внимание покупатели сетевых фильтров обращают на внешний вид, удобство в эксплуатации.

СЕТЕВЫЕ ФИЛЬТРЫ «PILOT»

Производит сетевые фильтры под торговой маркой «Pilot» российская компания ООО «Защита Информационных Систем — ЗИС», которая была основана в 1992 году.

СЕТЕВОЙ ФИЛЬТР «Pilot-S»

По заявлению производителя, модель «Pilot-S» является экономичным решением для защиты офисной техники. На самом деле, этот фильтр защищает офисную технику только от коротких замыканий.

Фильтр имеет простой корпус, длина сетевого кабеля 1,78 м. Фильтр имеет сетевой выключатель с подсветкой, кнопку сброса предохранителя и шесть розеток для подключения потребителей. Пять из них с заземлением, шестая розетка без заземления и сделана для совместимости с вилками старого образца. Все розетки расположены очень близко друг к другу, из-за чего могут возникнуть проблемы с подключением соседних устройств. Розетки не имеют «защиты от детей».

Устройство фильтра очень простое – помимо выключателя и предохранителей, его электронная схема состоит всего из одной емкости.
Что касается крепления, для этого предусмотрены два ушка с отверстиями, но форма этих отверстий не позволяет вешать корпус фильтра на уже существующий в стене саморез. Других вариантов крепления не предусмотрено.
Если сравнивать эту модель по характеристикам с другими более дорогими моделями фирмы «Pilot», то она им значительно уступает.

СЕТЕВОЙ ФИЛЬТР «Pilot-GL»

Эта модель стоит дороже. Электронная схема более сложная – имеет LC фильтр. Вместо шести розеток у этой модели только пять. Четыре из них с заземлением и одна без заземления. Но, по сравнению с предыдущей моделью расположение розеток более удобно, розетка без заземления отнесена от остальных на 11 мм. Если в нее включать не очень большие блоки питания, то соседняя розетка будет доступной для включения других устройств.

В сравнении с «Pilot-S», в «Pilot-GL» лучше не только электрическая схема, но и индикация. Помимо сетевого выключателя с подсветкой здесь установлен светодиод зеленого цвета, который светится, если устройство нормально работает. Если в фильтре сработает защита от перегрузки или короткого замыкания, светодиод погаснет.
Длина сетевого кабеля также 1,78 м. Розетки не имеют «защиты от детей». Правда, ушек для крепления фильтра на два больше. Но, отверстия в них, так же не позволяют вешать корпус фильтра на уже вкрученный в стену саморез. Модель сетевого фильтра «Pilot-GL» лучше, чем предыдущая.

СЕТЕВОЙ ФИЛЬТР «Pilot-Pro»

Сетевой фильтр «Pilot-Pro» – самая дорогая модель сетевых фильтров «Pilot». К сожалению, «Pilot-Pro» не имеет на розетках «защиты от детей» и длина сетевого кабеля составляет 1,76м, на два сантиметра короче.

Так, как и в модели «Pilot-S», здесь шесть розеток. Одна из розеток не имеет заземления, что позволяет включать в нее вилки старого образца. Также как, в «Pilot-GL», в «Pilot-PRO» эта розетка отнесена от остальных на расстояние 11мм. Поэтому, здесь в нее также можно включать внешние блоки питания, не теряя при этом возможности пользоваться соседними розетками.


Световая индикация в сетевом фильтре «Pilot-Pro» сделана также. как у модели «Pilot-GL». Сетевой выключатель подсвечивается, на верхней крышке корпуса установлен светодиод индикации нормальной работы.

Дизайн сетевого фильтра «Pilot-Pro» намного лучше. В комплекте с устройством поставляется пристегивающийся к фильтру пластиковый кожух. Он предназначен для укладки кабелей протянутых от фильтра, к подключаемой аппаратуре.

Что касается возможности повесить фильтр на стену, то для этих целей на нижней крышке корпуса фильтра предусмотрены два отверстия. В отличие от предыдущих моделей, фильтр удобнее вешать и можно быстро снять. Но повесить его можно только в одном горизонтальном положении.

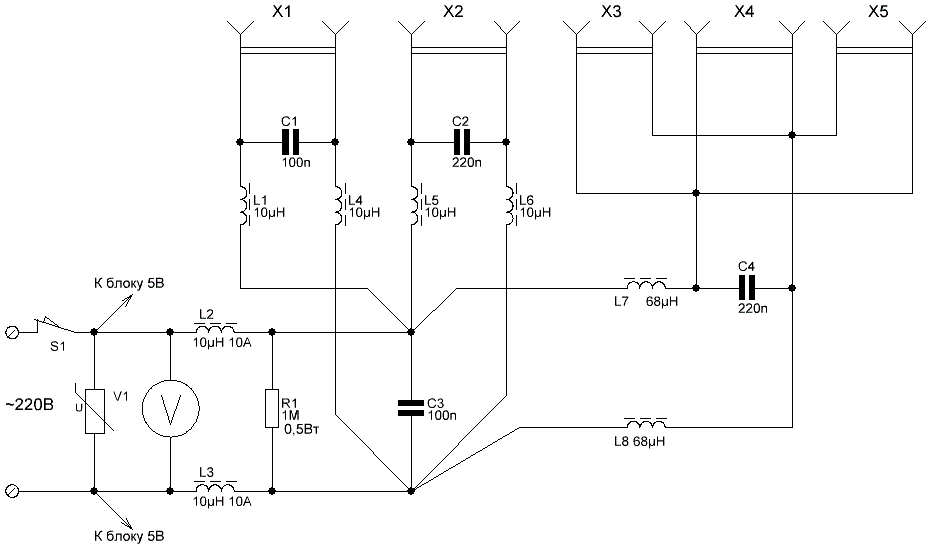

Схема сетевого фильтра 220в

Не секрет, что качественное питание аудиотехники является необходимым условием для обеспечения ее качественной работы [ 1 ]. Второй опасностью современных сетей питания является, так называемая, постоянная составляющая питающего напряжения, которой по идеи в сети быть не должно. Данное постоянное напряжение влияет на работу трансформатора, негативно сказываясь на его работе. Опустим тонкие физические моменты, объясняющие это явление, заключим только то, что если трансформатор в блоке питания Вашего усилителя периодически гудит сильнее обычного, то это как раз следствие этого явления. В данной статье рассматривается конструкция сетевого фильтра, призванного снизить влияние обозначенных помех на работу подключенного оборудования.


Поиск данных по Вашему запросу:

Схема сетевого фильтра 220в

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Простой и эффективный сетевой фильтр. Сетевой фильтр своими руками схема 220в
  • Универсальный сетевой фильтр с защитой от перенапряжений
  • Сетевой фильтр для аудио — своими руками
  • Как сделать сетевой фильтр своими руками
  • Схемы сетевых фильтров Pilot
  • Убираем помехи: промышленные фильтры для одно- и трехфазных сетей
  • Что такое сетевой фильтр и для чего он нужен?
  • Простой и эффективный сетевой фильтр
  • Сетевой фильтр своими руками для усилителя.
    Фильтрация помех по питанию мк
  • Универсальный сетевой фильтр и его конструкция

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Назначение выходного фильтра блока питания

Простой и эффективный сетевой фильтр. Сетевой фильтр своими руками схема 220в


Содержание: Предназначение сетевого фильтра Как работает сетевой фильтр Смотрим что внутри Где применяется фильтр и что делать, если его нет. Известно, что у вас в розетке имеется сеть переменного тока напряжением в Вольт.

Природа генерирующих электрических машин генераторов такова, что на выходных клеммах генерируется ЭДС синусоидальной формы. Однако всё было бы хорошо, если бы все устройства имели резистивный характер, отсутствовали пусковые токи, и не имели в своем составе импульсных преобразователей.

К сожалению, так не бывает, так как большинство устройств имеют индуктивный, емкостной характер, щёточные двигателя, импульсные источники вторичного питания.

Весь этот замысловатый набор слов — это главные виновники электромагнитных помех. Мы начали статью с речи об электромагнитных помехах не просто так. Образуются так называемые гармоники. Если разложить реальный сигнал из розетки в виде ряда Фурье мы увидим, что синусоида дополнилась различными функциями, различной частоты и амплитуды.

Форма напряжения в настоящей розетке стала далека от идеальной. Ну и что в итоге? Плохое электропитание — проблема для радиопередающих устройств. Попросту ваш телевизор или радиоприемник будет работать с помехами. Кроме помех от потребителей в сети присутствуют помехи случайного происхождения, которые мы не можем предугадать. Это всплески, перепады напряжения от перебоев электроснабжения, включения мощной нагрузки и т.

Фильтрация ненужных составляющих сигнала осуществляется, как это ни странно, специальными фильтрами, их собирают из индуктивностей L и конденсаторов С.

Ограничение всплесков высокого напряжения — варисторами. Это работает благодаря таким электротехническим понятиям — постоянная времени и законы коммутации, реактивное сопротивление. Постоянная времени — это время, за которое заряжается конденсатор или накапливает энергию индуктивность.

Зависит от элементов фильтра R, L и C. Реактивное сопротивление — это сопротивление элементов, которое зависит от частоты сигнала, а также от их номинала. Присутствует у индуктивностей и конденсаторов. Обусловлено только передачей энергии переменного тока электрическому или магнитному полю.

Простыми словами — с помощью реактивного сопротивления можно снизить, ограничить высокочастотные гармоники нашей синусоиды. Известно, что в розетке частота питания 50 Гц. Значит нужно рассчитывать фильтр на частоты на порядок выше и более. У индуктивности сопротивление растет с ростом частоты, у конденсатора — падает. То есть принцип работы сетевого фильтра заключается в подавлении высокочастотных составляющих сетевой синусоиды, при этом оказывая минимальное влияние на основную 50 Гц составляющую.

Мы разобрались, где применяется сетевой фильтр, поэтому теперь давайте разберемся, из чего состоит реальный сетевой фильтр, абстрагируемся от теории. Внутренности дорогого и качественного фильтра, обратите внимание на батарею конденсаторов справа и размеры дросселя по центру:.

Пойдем по порядку — фильтр. Конструкция такого элемента представляет собой LC-фильтр. Нулевой и фазные провода из розетки подключатся к катушке индуктивности каждый к своей , а между ними 1 и больше конденсаторов. Типовые номиналы деталей:. Варистор — это полупроводниковый элемент с нелинейной ВАХ. Чаще всего применяется варистор на Вольт. Принцип действия такой защиты очевиден — при скачках напряжения цепи питания защищаемой нагрузки шунтируются варистором. Содержимое дешевого фильтра, здесь вообще нет дросселя — его эффективность минимальна, но всё еще есть варистор голубой в центре кадра , и он спасет от скачков напряжения:.

Для чего нужен тумблер, если всё может работать и без него? Просто чтобы вы не дергали каждый раз вилку из розетки, ведь, чаще всего через сетевой фильтр подключается стационарное оборудование. Это снизит износ контактных пластин розетки. Дело в том, что в качественных блоках питания он должен быть установлен, прям на плате и тем более на БП высокой мощности, например компьютерных.

Но, к сожалению, ваши зарядные устройства для смартфона, БП от ноутбука, ЭПРА люминесцентных и светодиодных ламп чаще всего не имеют их в своем составе. Это связано с тем, что китайские производители упрощают схемы своих устройств для снижения их себестоимости. Часто бывает, что на плате есть места для деталей, назначение которых фильтровать помехи, но они просто не распаяны и вместо них стоят перемычки.

Компьютерные блоки — это отдельная тема, схема практически у всех одна, но исполнение разное, и в самых дешевых моделях фильтр отсутствует. Вы можете снизить помехи вашего телевизора или другого устройства которое хотите защитить и улучшить свойства его электропитания дополнив обычный удлинитель таким фильтром. Его можно собрать самому или извлечь из хорошего, но ненужного или неисправного БП. Сетевой фильтр — это простое, но полезное устройство, которое улучшит качество электропитания ваших приборов и снизит вред, наносимый его частоте работой импульсных БП, а область применения достаточно широка — используйте его для любой современной аппаратуры.

Его устройство позволяет повторить схему даже начинающему радиолюбителю, а ремонт не составит труда. Использование сетевого фильтра крайне желательно для потребителей любого рода. Логичности особой нет, так как это будет дорого и нерационально. Вам не нужно защищать от помех большинство потребителей, всякие чайники и лампочки. Для защиты от высоковольтных импульсов на вводе используют УЗИП, фильтры устанавливают для фильтрации помех и защиты чувствительной аппаратуры — телевизоры, приёмники, компьютеры и прочее.

А вообще есть разные сетевые фильтры даже для установки на din-рейку. Я бы поступил как написал выше, вы делайте как вам удобно! Не забывайте что он будет фильтровать помехи из вне и от вашей аппаратуры во внешнюю сеть, помехи в цепях после фильтра в квартире, которые наведутся вашими приборами — останутся.

Из содержания — » Содержимое дешевого фильтра, здесь вообще нет дросселя — его эффективность минимальна, но всё еще есть варистор голубой в центре кадра , и он спасет от скачков напряжения: «, — там как раз целых два дросселя на фото, исправьте текст или замените фото.

Сергей написал выше коммент, и он прав. От себя добавлю, что там еще и фильтрующий конденсатор стоит желтый прямоугольный. Получается вполне себе годный RLC-фильтр, так как дросселя в форме гантелек на ферритовом сердечнике имеют небольшое сопротивление. Само фото из статьи, где человек «дорабатывает» обычный дешевый сетевой фильтр, добавляя нужные для подавления помех элементы. Ваш e-mail не будет опубликован. Вы здесь: Главная Электроснабжение Электричество и безопасность.

Автор: Александр Мясоедов. Что такое сетевой фильтр и для чего он нужен? Опубликовано: Если говорить совсем простым языком, то сетевой фильтр — это такой тройник с выключателем, очень часто применяется для подключения компьютера к электросети.

Данное устройство можно встретить на прилавках магазинов электротоваров, а также уже подключенным к розетке в квартирах и домах. Но для чего нужен сетевой фильтр и что в нем особенного? Об этом мы и поговорим далее.

Александр администратор. Пингвин Максим. Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован. Другие статьи по теме Как обезопасить ребенка от электричества — эффективные способы.


Универсальный сетевой фильтр с защитой от перенапряжений

В последние годы ваш HiFi или даже High-End аудио комплекс всё меньше радует детальностью, сочностью и прозрачностью звучания? Вы подумываете обновить всю систему? Или вы уже подыскиваете качественный сетевой фильтр? В этом веке количество источников электромагнитных помех в наших домах растёт по экспоненте. Пальцев не хватило, даже вместе с ногами, женой и Ура, партия зелёных торжествует: большинство таких преобразователей весьма экономичны, компактны и

Простой и эффективный сетевой фильтр О жутких помехах в наших электросетях и об их убийственном влиянии на работу аудиовидеотехники.

Сетевой фильтр для аудио — своими руками

В настоящее время в большинстве электронных устройств источников постоянного напряжения используются встроенные или внешние импульсные блоки питания ИБП. Основной принцип работы ИБП заключается в том, что сетевое переменное напряжение сначала выпрямляется, далее преобразуется в переменное высокочастотное напряжение прямоугольной формы, которое затем понижается или повышается трансформатором до необходимых значений, далее выпрямляется, фильтруется и стабилизируется посредством обратной связи ОС. Широкое распространение ИБП обусловлено несколькими причинами: небольшим весом, малыми габаритами, высоким КПД, низкой стоимостью, широким диапазоном питающего сетевого напряжения и частоты, высокой степенью стабилизации выходного напряжения и т. К недостаткам ИБП можно отнести то, что все они без исключения являются источниками интенсивных электромагнитных помех ЭПМ , это связано с принципом работы схемы преобразователя, так как сигналы в ИБП представляют собой периодическую последовательность импульсов. Спектры таких сигналов занимают диапазон частот шириной до нескольких мегагерц. Помехи могут распространяться в виде токов, текущих в проводящих элементах, контуре заземления и самой земле кондуктивные помехи и в виде электромагнитных полей в непроводящих средах индуктивные помехи. В этой связи возникает необходимость, как подавлять помехи, которые они генерируют и наводят в питающую сеть, так и защищать их от внешних помех, проникающих из питающей сети. Надо отметить, что такой фильтр будет работать как в прямом, так и в обратном направлении, то есть ослабит как входящие, так и исходящие помехи.

Как сделать сетевой фильтр своими руками

Импульсные источники питания, тиристорные регуляторы, коммутаторы, мощные радиопередатчики, электродвигатели, подстанции, любые электроразряды вблизи линии электропередач молнии, сварочные аппараты, и т. Это затрудняет функционирование слаботочной чувствительной аппаратуры, вносит искажения в результаты измерений, вызывает сбои и даже выход из строя как узлов приборов, так и целых комплексов оборудования. По характеру возникновения помехи подразделяют на противофазные и синфазные. Первые образуются как паразитное напряжение между прямым и обратным проводами сети.

Начинка корпуса была полностью убрана, осталась только рама, передние панели, пластмассовое дно, верхняя крышка и сетевые розетки.

Схемы сетевых фильтров Pilot

Работа электротехнических и электронных устройств происходит за счёт питания сетевым током. Энергопоток через провода приносит с собой сателлитные электромагнитные поля. Они несут угрозу точности выполнения своих функций абонентами электросети. Решить этот вопрос могут сетевые фильтры СФ. Их всегда можно купить в виде сетевых удлинителей. Зная схему сетевого фильтра, устройство несложно собрать своими руками.

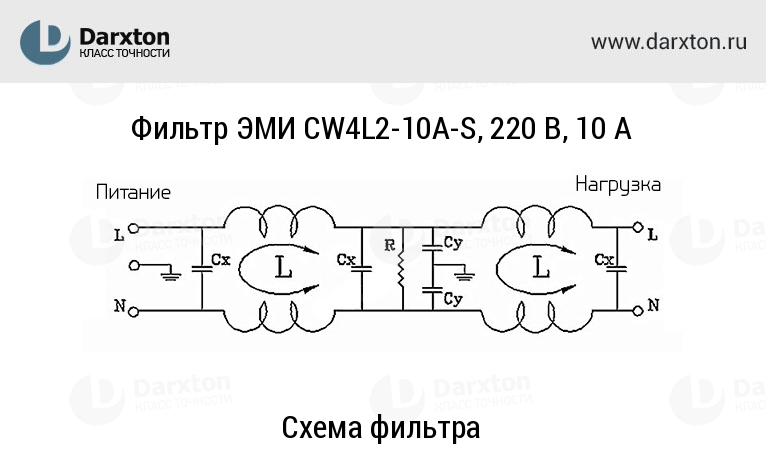

Убираем помехи: промышленные фильтры для одно- и трехфазных сетей

Фильтрация помех по питанию является важным, хотя и не единственным средством повышения устойчивости работы МК. Это, как правило, первая ступень, которую надо обязательно пройти до конца. Обычно используют пассивные RC- и LC-фильтры, гораздо реже — активные транзисторные фильтры. Если нельзя устранить причину помехи с чего, по идее, и надо начинать анализ , то пытаются устранить следствие, то есть ставят заградительные фильтры Рис. Окончательный вердикт об эффективности того или иного технического решения может дать лишь практика или детальное компьютерное моделирование реальных условий работы. Стоит только отметить, что МК и присоединяемые к нему импульсные узлы, сами могут являться довольно серьёзным источником помех. Экспериментально следует подобрать оптимальные места установки конденсаторов на печатной плате , что позволяет заметно снизить амплитуду пульсаций;. Один из каналов может обслуживать цифровую, а другой канал — аналоговую часть устройства;.

Собрать фильтр из указанных схем (рис.2 и рис.3) достаточно просто, для этого не понадобится.

Что такое сетевой фильтр и для чего он нужен?

Схема сетевого фильтра 220в

Широкое распространение в быту различных мощных электрических и электронных устройств с большим потреблением энергии способствует появлению в питающей сети высокочастотных и импульсных помех. Существует немало и внешних источников, например, основная энергия молнии находится в спектре частот до кГц. Чтобы защитить аппаратуру от проникновения этих помех по питающей сети, необходимо подключить ее через соответствующий фильтр, а для защиты от скачков напряжения — схему защиты от перенапряжения , о чем и поговорим в данной статье. В настоящее время получили распространение в быту различные сетевые фильтры типа: Pilot, Vektor, SVEN и другие, которые препятствуют прохождению помех и защищают от выбросов питающего напряжения последнее выполняют не все модели.

Простой и эффективный сетевой фильтр

ВИДЕО ПО ТЕМЕ: Сетевой фильтр или удлинитель

Сетевой фильтр — это электрическая схема, реализующая функционал низкочастотного фильтра для цепей питания переменным током В сети бытового назначения. Суть работы устройства сводится к тому, чтобы отсечь побочные электромагнитные излучения и наводки ПЭМИН , возникающие вследствие облучения электрических проводов бытовой сети питания сторонними радиоизлучающими приборами радиостанции, ретрансляторы, базовые станции для беспроводного Интернета и т. Возникающие в сети питания ПЭМИН могут оказывать губительное влияние на работу других слаботочных приборов цифровой техники, телевизоров, радиоприемников и т. Кроме того, ПЭМИН могут стать источником утечки конфиденциальной информации, например, в работе спецтехники информация может перехватываться по цепям питания или заземления. Многие часто сталкиваются с сетевыми фильтрами, встроенными в электрический удлинитель.

О жутких помехах в наших электросетях и об их убийственном влиянии на работу аудиовидеотехники известно всем, кто любит слушать музыку и смотреть кино. Многие, предварительно приценившись к сетевым кондиционерам производителей Hi-Fi, чаще всего останавливают выбор на недорогих компьютерных фильтрах, после чего считают проблему решенной.

Сетевой фильтр своими руками для усилителя. Фильтрация помех по питанию мк

Просмотр полной версии : Схема Сетевого Фильтра от помех. Добрый день! Поделитесь опытом, схемой качественного сетевого фильтра от помех из сети В. Но я не олигарх. Не за что!

Универсальный сетевой фильтр и его конструкция

Сетевые фильтры стали неотъемлемым обязательным аксессуаром оргтехники и некоторой бытовой техники и приборов. Вообще сетевой фильтр , прежде всего, должен представлять собой устройство, которое призвано защищать цепи питания компьютеров, периферии и другой электронной аппаратуры от ВЧ и импульсных помех, скачков напряжения, возникающих в результате коммутации и работы промышленного оборудования. Это основные задачи устройств, носящих название сетевой фильтр.
