Схема двухпорогового термостата для инфракрасной лампы

Классическая схема термостата состоит из датчика температуры — терморезистора и компаратора или операционного усилителя работающего как компаратор. В такой схеме есть два делителя напряжения. — в составе одного есть терморезистор, в составе другого — переменный или подстроечный резистор для …

1 163 0

Схема самодельного термостата для кессона (741, КТ503)

Популярным местом хранения дачного урожая овощей и корнеплодов является кессон, обычно расположенный в гараже Несмотря на значительную заглублен-ность, в морозные дни температура в нем может опуститься ниже нуля Чтобы такого не происходило нужно установить в кессоне электрический нагреватель …

1 23 0

Терморегулятор для овощехранилища (4001, КТ940)

Конечно, только овощехранилищем область применения этого терморегулятора не ограничивается.

Температуру, которую нужно поддерживать с его помощью можно установить в пределах примерно от +2 5°С до +40. 50°С. Датчиком температуры служит терморезистор А вот в качестве компаратора …

1 27 0

Самодельный универсальный термостат на компараторе

Этот терморегулятор может работать во влажном помещении, например, овощехранилище, теплице. бане или сауне, потому что его датчик и схема компаратора полностью изолированы от электросети — по цепи питания с помощью трансформатора, по нагрузке — с помощью оптопары. Принципиальная схема …

1 33 0

Схема термореле на ОУ с датчиком температуры на диодах

На рисунке показана схема термостата, который управляет нагревателем при помощи мощного реле. Датчиком температуры в нем служит батарея из кремниевых диодов VD1-VD3 включенных по току в прямом направлении. Диоды включены между входами компаратора А1. Напряжение, поступающее на эти входы зависит .

..

1 1 0

Двухпороговый термостат на микросхеме К561ТМ2 (CD4013A)

Этот термостат был сделан для управления простым электрообогревателем для поддержания в помещении температуры в пределах +20..+25°С. Обычно схема терморегулятора состоит из компаратора и двух источников напряжения, -одного фиксированного и одного термозависимого. Эта схема отличается тем …

1 1 0

Схема термостата на LM358, CD4001, LM35DZ

Большинство аналоговых термостатов построено по схеме «терморезистор-компаратор». Терморезистор регулирует напряжение на одном входе компаратора, а на второй вход подают напряжение установки. Такой способ прост, но не очень удобен. Нужно сначала откалибровать термостат по образцовому …

0 1 0

Самодельный терморегулятор с питанием от 12В, схема (741, КТ503)

Терморегулятор предназначен для управления электрическим нагревательным прибором мощностью не более 1100W. Это может быть ТЭН или инфракрасная лампа накаливания, инфракрасная нагревательная пленка. Терморегулятор подходит для регулировки и поддержания температуры в овощехранилище, террариуме …

0 1425 0

Схема простого универсального термостата (AD22100KT, OP27GS)

Для поддержания определенной температуры, например, в овощехранилище, кессоне, инкубаторе, террариуме и др. требуется термостат, — устройство, которое будет управлять нагревателем так, чтобы поддерживать заданную температуру. Изменяя соотношение двух резисторов (R1 и R2) термостат можно настроить …

0 802 0

Двухпороговый термостат, схема термореле на одной микросхеме

Этот термостат был сделан для управления простым электрообогревателем для поддержания в помещении температуры в пределах +20..+25°С. Обычно схема терморегулятора состоит из компаратора и двух источников напряжения, -одного фиксированного и одного термозависимого. Эта схема отличается тем, что …

1 1372 0

1 2  3  4  5  … 7

Схемы терморегуляторов, термостатов и стабилизаторов температуры (Страница 2)

Термостат с регулируемым гистерезисом (CD4001)

У большинства схем термостатов есть некоторый гистерезис, — различие в температурах включения нагревателя и его выключения. Чем меньше гистерезис, тем точнее термостат поддерживает температуру, но при этом чаще происходит коммутация нагревательного прибора. Чем больше гистерезис …

2 2815 4

Простой терморегулятор для кессона, схема и описание

Термостат предназначен для поддержания заданной температуры в кессоне, используемом для хранения овощей. Схема состоит из датчика температуры, компаратора и силового узла, осуществляющего питание и управление нагревателем. Датчиком температуры служит терморезистор RT1. Вместе с R2 он образует …

0 1315 0

Простой термостабилизатор с применением микросхемы и тиристора КУ201

Это устройство предназначено для поддержания температуры в теплоизолированном ящике, установленном набалконе для хранения овощей в зимнее время. Данное устройство, работая в комплекте с нагревательным прибором будет поддерживать в таком овощехранилище температуру около 0°С …

0 1315 0

Стабилизатор температуры для жала сетевого паяльника на 220В

Схема самодельного устройства, которое обеспечивает стабильность заданной регулятором температуры стержня электропаяльника на 220В. В качестве датчика температуры применена миниатюрная лампа накаливания. Предлагаемое вашему вниманию устройство — это результат желания автора получить качественные …

0 2195 0

Регулятор температуры для паяльников на 4,5-15 В, без термодатчика

Схема самодельного регулятора температуры для низковльтных паяльников на 4,5-15 В, без использования отдельного датчика температуры. Предлагаемый стабилизатор оценивает температуру паяльника по зависящему от неё электрическому сопротивлению нагревателя. Измерение производится в моменты, когда …

1 1144 0

Самодельный терморегулятор для хранилища с овощами (КР140УД608)

Принципиальная схема простого терморегулятора для овощехранилища, который можно собрать из деталей своими руками.

Для зимнего хранения овощей многие хозяева пользуются специальными деревянными контейнерами с двойными стенками, установленными в подвалах жилых домов. Для того чтобы овощи не …

1 2796 0

Простой терморегулятор для управления теном на 220В (LM311, АОУ160А)

Схема простого самодельного терморегулятора, который предназначен для управления ТЭНом, с целью поддержания температуры в установленных пределах 20…100°C. Одним из важных достоинств данной схемы является полная гальваническая развязка цепей регулировки и термодатчика от электросети. Это …

1 3736 0

Термореле для управления охлаждающим вентилятором (LM311, LM235, 78L08)

Принципиальная схема самодельного термостата на микросхемах LM311, LM235, 78L08, который умеет управлять вентилятором для охлаждения объекта. В некоторых случаях термостат должен управлять не нагревателем, а охладителем, например, вентилятором охлаждения, чтобы не допускать перегрева чего-либо .

..

1 4250 2

Простое термореле для охлаждающего вентилятора (К561ЛЕ5, КТ972)

Не сложный самодельный модуль управления вентилятором охлаждения, схема собрана на микросхеме К561ЛЕ5. Обычно для управления вентилятором охлаждения применяют схему термостата либо на специализированной микросхеме, но чаще всего на компараторе или операционном усилителе …

1 4125 0

Схема простого термореле (термостата) на мультиплексоре К561КП1, CD4052A

Принципиальная схема самодельного термостата, который построен на основе микросхемы цифро-аналогового мультиплексора К561КП1 (аналог CD4052A). Эта схема может работать как термостат, если на выходе подключить устройство, включающее питание нагревателя, или как индикатор снижения температуры, если …

0 2818 1

 1 2 3  4  5  6  … 7

Схема термостата на основе термистора

Термостат образован суммированием двух греческих терминов «термо» и «статос», «термос» означает тепло, а «статос» означает «стационарный», «стоящий» или «фиксированный». Термостат используется для управления устройствами или бытовыми приборами в зависимости от температуры, например, для включения/выключения кондиционера, комнатных обогревателей и т. д. Обычно термостат используется для поддержания комнатной температуры в централизованных системах отопления или охлаждения, регулирования температуры в холодильнике, система охлаждения, электрический утюг, духовки, фены и многое другое. Сегодня на рынке также доступны программируемые и интеллектуальные термостаты.



Типы термостатов:

Для измерения температуры в различных термостатах используются разные датчики или устройства, и в соответствии с этим их можно в основном разделить на два типа

1. Механический термостат
2. Электрический/электронный термостат

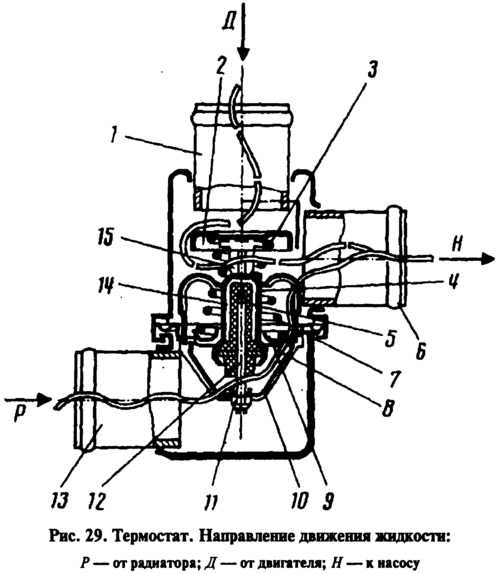

Механический термостат —

Биметаллический термостат подпадает под механический термостат. Как правило, они имеют корпус и ручку, как показано на рисунке ниже. Он имеет один фиксированный контакт и одну подвижную печень, состоящую из двух разных металлов с разными коэффициентами линейного расширения. Конец подвижного рычага соединяется с неподвижным контактом при понижении температуры и разъединяется при высокой температуре в помещении. Таким образом, он может включать и выключать устройства в зависимости от температуры.

Некоторые примеры использования биметаллических термостатов — утюг, холодильник, кондиционер.



Электрический термостат —

Наиболее распространенными электронными датчиками температуры являются термопары и термисторы , используемые в термостате. Электрические свойства термистора и термопары изменяются при изменении температуры.

Термопара представляет собой устройство, в котором используются как минимум две различные металлические полоски, соединенные на одном конце для образования двух спаев; горячий спай и холодный спай. Горячий спай – это измерительный спай; объект, температура которого должна быть измерена, помещается в горячий спай, тогда как холодный спай (температура которого известна) является эталонным спаем. Из-за этой разницы температур создается разница напряжений, известная как термоэлектрическое напряжение, которое используется для измерения температуры. Термопары используются в котлах, печах и т.д.



Другим типом электрического датчика, используемого в термостате, является термистор , который мы собираемся подробно изучить на примере.



Что такое термистор?

Как следует из названия, термистор представляет собой комбинацию двух слов: термальный и резистор. Это резистивный компонент, сопротивление которого зависит от изменения температуры.

Термисторы очень надежны и имеют широкий диапазон шкалы для точного обнаружения незначительных изменений температуры. Они дешевы и полезны в качестве датчика температуры. Термистор используется в цифровом термостате.



Типы термисторов

В зависимости от изменения сопротивления в зависимости от температуры окружающей среды существует два типа термисторов. Они подробно описаны ниже:-

1. PTC – Положительный температурный коэффициент .

Его сопротивление прямо пропорционально температуре, т. е. его сопротивление уменьшается с понижением температуры и наоборот.



2. NTC — отрицательный температурный коэффициент.

Его сопротивление косвенно пропорционально температуре, т. е. его сопротивление уменьшается с повышением температуры и наоборот.

Мы используем термистор NTC в нашем приложении . 103 означает сопротивление термистора при нормальной температуре, равное 10 кОм.





Применение термистора NTC:

Возможность управлять любым устройством на основе изменения температуры — очень удобная и интересная идея. Одним из таких популярных приложений является пожарная сигнализация, где термистор определяет тепло и вызывает тревогу.

Термисторы NTC наиболее широко используются в различных приложениях, но там, где требуется низкое сопротивление в начальной точке, используются термисторы PTC.

Сопротивление термистора при комнатной температуре указано производителем в техническом паспорте вместе с другим набором значений сопротивлений при разных температурах, таким образом, можно выбрать правильный термистор для соответствующего применения.

Вот несколько схем, построенных с использованием термистора:

• Пожарная сигнализация с термистором
• Вентилятор постоянного тока с регулируемой температурой и термистором
• Взаимодействие термистора с Arduino для измерения и отображения температуры на ЖК-дисплее
• Бытовая техника переменного тока с регулируемой температурой



Требуемый компонент:

1. Термистор NTC 103 (10 кОм).
2. БДЖТ БК 547.
3. Потенциометр 5 кОм (POT).
4. Резистор 1 кОм.
5. светодиод.
6. Блок питания — 6 В постоянного тока.
7. Макет и соединительные провода.



Схема цепи термистора:





Работа цепи термостата:

Схема компрометирует схему делителя напряжения и выходную схему включения и выключения. Цепь делителя напряжения образована термистором и переменным резистором.

Выход схемы делителя напряжения подключен к базе транзистора NPN через резистор 1кОм. Схема делителя напряжения позволяет определить изменение напряжения, вызванное изменением сопротивления термистора. Используя потенциометр в делителе напряжения, мы можем регулировать чувствительность термистора. Вы также можете использовать постоянный резистор вместо переменного резистора для фиксированной точки срабатывания, что означает, что светодиод будет включен, только если температура превысит определенное значение, и вы не сможете отрегулировать температуру точки срабатывания. Так что лучше используйте потенциометр и изменяйте чувствительность, просто вращая ручку.

Набор резисторов можно подобрать по формуле ниже-

  Vo = [R2 / (R1 + R2)]     × V  IN























In our circuit, мы заменили R2 на POT, а R1 на LDR, поэтому выходное напряжение изменяется в зависимости от сопротивления термистора. А сопротивление термистора изменяется в зависимости от температуры наружного воздуха, поэтому выходное напряжение будет меняться при изменении температуры вокруг термистора. Транзистор включится при напряжении 0,7 В или выше, что соответствует напряжению VBE.

Более простой способ выбрать и узнать подходящий R2 для термистора NTC 10k, это смоделировать схему в Proteus и получить близкое значение R2. Кроме того, заменив термистор переменным резистором, мы можем изучить его эквивалентный эффект в цепи в соответствии с приведенными ниже схемами:



Вторая часть схемы — транзисторная секция, где транзистор действует как переключатель для светодиода D1. . Поскольку транзистор является устройством, управляемым током, к его входному выводу подключен резистор R1 для ограничения скачка тока.



Ссылаясь на приведенную выше схему моделирования, как только температура вблизи термистора повышается, его электрическое сопротивление уменьшается, что приводит к увеличению напряжения на RV1. Таким образом, напряжение на базе транзистора (V _BE ) также увеличивается, и как только V _BE ≥0,7 В, транзистор начинает проводить, и светодиод включается.

Обратите внимание, что мы можем заменить этот светодиод зуммером или лампочкой и т. д. в приведенной выше схеме с минимальным добавлением дополнительных компонентов. Также проверьте Демонстрационное видео ниже.

Простая схема термостата на транзисторах

Вы здесь: Главная / Мини-проекты / Простая схема термостата на транзисторах

температуры в помещении путем соответствующего включения (включения и выключения) нагревательного устройства.

Автор: Р.К. Singh

В схеме используется термистор NTC (отрицательный температурный коэффициент) в качестве датчика.

— Пока температура окружающей среды остается выше значения, установленного потенциометром, реле соответственно остается неактивным, и может гореть красный светодиод.
— В случае снижения температуры окружающей среды ниже установленного значения срабатывает реле и загорается зеленый светодиод.

Потенциометр необходимо тщательно отрегулировать, чтобы получить желаемый эффект.

Чтобы отрегулировать предлагаемую схему транзисторного термостата, NTC заключен в стеклянную трубку, а его выводы соединены длинными проводами, чтобы его можно было разместить в нужном месте для требуемого измерения.

Цепь настраивается путем помещения стеклянной трубки термистора вместе с ртутным термометром в контейнер, наполненный талой ледяной водой, и в следующей процедуре ее помещают при температуре окружающей среды и, наконец, рядом с газовой горелкой для реализации всех уровней настройки.

В каждом из вышеперечисленных случаев точка, в которой только что загорается зеленый светодиод, определяется путем осторожного манипулирования ручкой потенциометра в направлении максимума и отметки ее линией над циферблатом ручки, чтобы выполнить соответствующую калибровку температуры, эти маркировки затем соответствующим образом маркируются соответствующими температурами, которые одновременно регистрируются на соответствующем термометре.

Работа схемы довольно проста, и ее можно понять, оценив состояния отключения и срабатывания каждого транзистора.

Пока сопротивление NTC очень велико (при низкой температуре окружающей среды), транзистор T1 переходит в состояние насыщения, если настройка потенциометра позволяет это сделать.

Учитывая описанную выше ситуацию, транзисторы T1, T2, T3 и T4 насыщаются, а также активируют реле.

Используемое реле может быть двойным контактом, и каждый раз, когда он активируется, выполняются две операции: одна пара контактов для переключения светодиодов, а другая для включения нагревателя или желаемой нагрузки.

Конденсатор C1 обеспечивает внезапные изменения значения NTC.

Circuit Diagram

Bill Of Material for the above transistor thermostat circuit:

• Resistors:
• R1, R4, R6: 10K,
• R2: 12K,
• R3: 6.8K,
• R5: 33K,
• R7: 470K,
• R8: 2,2K,
• R9: 560 Ом.
• P = Линейный потенциометр 10K.
• NTC: Отрицательный температурный коэффициент 10K.
• Конденсаторы:
• C1: 100 нФ,
• C2: 47 мкФ, 10 В (электролитический конденсатор).
• Светодиоды: 1 красный, 1 зеленый
• Транзисторы
• T1 и T3: 2N2222,
• T2: 2N2907,
• T4: 2N2905
• 14 Реле
