Розетка с выключателем света

Одним из последних этапов обустройства электроустановки является выбор подходящей фурнитуры. Выбор подходящей розетки должен зависеть от типа помещения, в котором она будет находиться, а также от ожиданий относительно ее функциональности.

В этой статье мы расскажем, в каких ситуациях лучше всего работает розетка в блоке с выключателем.

Розетка с выключателем

Идея соединить электрическую розетку с выключателем света родилась не просто так. Это решение используется во многих жилых, офисных и промышленных секторах. Сегодняшнее разнообразие предложений электротехнических производителей позволяет спроектировать пространство в соответствии с потребностями, связанными как с работой, так и с повседневным функционированием.

До сих пор на рынке были доступны только стандартные розетки, что неоднократно приводило к изменениям предполагаемых конструкций. Прежде чем приступать к архитектурным планам, стоит ознакомиться со всеми доступными решениями.

Переключатель с розеткой — какой у него функционал?

Правомерность выбора выключателя с розеткой связана с простотой и функциональностью решений. Необходимость использовать как доступ к электричеству, так и эффективную возможность его регулирования в одном месте возникает многократно дома и в быту. Установка двух отдельных модулей нецелесообразна и визуальных рекомендаций нет. Конечно, все зависит от личных предпочтений их будущего пользователя.

Розетка с выключателем – примеры использования

Раковина в ванной – наверное, никто не представляет, что рядом с зеркалом возле умывальника в ванной комнате нет выключателя света с доступом к электрической розетке. Розетка у зеркала в ванной позволяет подключить необходимое электрооборудование для гигиены и ежедневного ухода.

Это может быть фен, плойка, выпрямитель, бритва и электрическая зубная щетка. С другой стороны, дополнительный свет возле зеркала необходим для хорошего освещения, особенно в ванных комнатах без окон и дневного света. В этом случае отказ от розетки с выключателем будет стоить использованием гораздо больше места. Более того, это также может снизить визуальную ценность места.

Светильники подсветки для кухни — еще одно место, где розетка с выключателем значительно облегчает использование пространства, — это кухня. Розетка с выключателем фактически является неотъемлемым элементом стены над каждой кухонной стойкой. Это связано с наличием бытовых приборов, таких как чайник, тостер или блендер.

При этом стоит отметить, что практически ни один современный дизайн кухни не лишен дополнительного освещения столешницы, в том числе за счет светодиодных ламп. Все это, несомненно, влияет на правомерность появления функциональных аксессуаров.

Светильники над обеденной зоной – в настоящее время зональное освещение присутствует на каждой кухне и в каждой второй комнате. Такое решение не только зрительно увеличивает пространство, но и создает в нем неповторимую и волшебную атмосферу. Прекрасным примером этого может быть гостиная с кухней.

В этом случае вероятность необходимости установки розетки с выключателем возрастает в несколько раз. Это связано не только с вопросом включения и выключения света в определенных местах, но и с необходимостью использования розетки для различных целей, например, для подключения магнитолы, телевизора или ноутбука.

Офисное рабочее место — дополнительное освещение является неотъемлемой частью каждого рабочего места. Более того, работа в офисе оказалась невозможной без доступа к компьютеру и телефону, которые также требуют электричества. В случае настенного или потолочного освещения в офисе вместе с доступом к электрической розетке выбор блока розетки с выключателем становится очевидным и неизбежным.

Промышленные рабочие места — функция подключения промышленных устройств с возможностью освещения очень распространена в этом типе рабочей среды. Наличие розетки и выключателя в одном месте многократно обеспечивает порядок и оперативность в работе.

Общественные места — розетка + выключатель, решение в одном модуле, также часто используются в общественных местах. Благодаря этому повышается интуитивность их использования. К таким помещениям относятся, в том числе, конференц-залы, банкетные и учебные залы. Выключатель с розеткой часто можно встретить и в таких учреждениях, как университет, школа или детский сад.

Правильный выбор блока выключателя с розеткой – советы

Из визуальных и эстетических соображений рекомендуется выбирать однотонные выключатели.

Стоит обратить внимание на допуски и сертификаты, соответствующие конкретному применению розетки.

При выборе отдельных выключателей и розеток учитывайте тип помещения и их будущих пользователей. Может оказаться, что разумным решением будет выбор дополнительного покрытия для защиты от затопления или других нежелательных факторов.

Стоит выбирать «заземленные» розетки. Это может предотвратить повреждение подключенного электронного оборудования в случае возможного короткого замыкания.

Электрооборудование может стать интересным декоративным элементом интерьера. Не стоит бояться экспериментов с его участием. Герметичная розетка или розетка с переключателем золотого или зеленого цвета? Выбор за вами…

ВОПРОСЫ-ОТВЕТЫ:

Как заменить электрическую розетку?

Большинство электрических розеток имеют специальные зажимы для резьбы, облегчающие самостоятельный монтаж. Вы также можете найти много видео в Интернете по этому поводу или выбрать услуги электрика.

Что делать, если я не могу найти нужный мне товар в ассортименте продавца электротоваров?

Маловероятно, что в ассортименте строймаркетов Минска закончатся какие-либо необходимые модели электрооборудования. Если вы не можете найти эту предпочтительную версию оборудования, мы рекомендуем вам обратиться к нам.

Мы поможем с подбором и расчётом оптимального расположения блоков розеток с выключателем в Вашем доме или квартире, а также выполним монтаж, усиление дополнительными электроустановочными изделиями и введём всю систему в эксплуатацию.

Мы – опытные электрики: работаем по всему Минску и всей Минской области, обеспечиваем многолетнюю работу энергооборудования и гарантируем приятную цену за работу «под ключ».

Выключатель с розеткой — установка

Понравился материал? поделись им.

схемы и как правильно подключить

На видео вы сможете посмотреть процесс подключения блока из розетки и выключателя.

На этом установка завершается, успехов в делах!

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя
клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой.

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков.

В квартироном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм /

Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется
разделять (ПУЭ7 п.6.2.4). А в первом варианте, у нас они получились объединенными.

Принцип работы

В отличие от стандартного двухклавишного выключателя в проходном нет положения «включено» и «выключено». Из-за иного принципа работы механизма, в нем каждая клавиша управляет перекидным контактом, то есть происходит подача напряжения на один отходящий контакт и одновременное отключение питания от другой отходящей клеммы. Два двухклавишных устройства управляют двумя различными лампами/группами светильников с двух различных мест помещения.

Главная особенность монтажа проходного выключателя с двумя клавишами в том, что между такими выключателями прокладывается один четырехжильный кабель или два двухжильных. В тоже время как между одноклавишными проходными выключателями достаточно проложить двухжильный кабель.

Монтаж одноклавишного блока

Сначала от сети отключают питание. Перед работой проводят подготовку: на участке стены для монтажа делают разметку. В отмеченных точках коронкой высверливают отверстия, затем делают нишу. Из монтажной коробки удаляют перфорированные элементы для протягивания кабеля, затем вставляют ее в проделанное отверстие.

Розетка с одноклавишным блоком — самый простой вариант. Первым делом с устройства снимают детали, которые фиксируют декоративную накладку. Сначала вывинчивают винт из центра розетки, затем удаляют клавишу, пользуясь отверткой с тонким жалом. Если возникли затруднения, то ее меняют на нож. Пластиковую пластину под клавишей также удаляют. Затем розетку и выключатель освобождают от корпуса. Для этого боковые саморезы ослабляют, но до конца не выкручивают. Элементы немного поворачивают, потом вытаскивают из коробки.

Подключение кабеля к контактам

Перед тем как подключить розетку с выключателем, надо разобраться с количеством жил, необходимых для устройства. В нашем случае (с заземлением), чтобы соединить этот блок с сетью, потребуются четыре жилы. Три из них будут входящими: это земля, ноль и фаза. Одна — исходящая, по ней питание пойдет на осветительный прибор. Если заземление отсутствует, то достаточно трехжильного кабеля. Каждая дополнительная клавиша блока подразумевает увеличение количества проводников на одну жилу.

Если куплен готовый прибор, то розетка с выключателем уже соединена фазовым проводником

На это надо обратить внимание при самостоятельной сборке блока. Прохождение нейтрали через выключатель запрещено. Это опасно: как во время эксплуатации, так и в моменты обслуживания приборов (замены источников света)

Это опасно: как во время эксплуатации, так и в моменты обслуживания приборов (замены источников света).

Работа происходит по такому сценарию: подключение фазы, защиты, нейтрали и сигнальной жилы.

Подключение фазы

Фазный провод подключают к тому контакту, на котором находится перемычка. Такое решение позволяет запитать сразу оба элемента блока — розетку и выключатель. Чтобы упростить работу, лучше использовать именно четырехжильный кабель.

В этом случае легко разобраться с помощью цветовой маркировки. Фазой может стать любой проводник, кроме голубого (ноль) и желто-зеленого (заземление). Две оставшиеся жилы будут фазными: обычные цвета их — белый, коричневый, красный. Одна из них предназначается для входящего, вторая для проводника, идущего к осветительному прибору. Его называют сигнальным.

Заземление

Если пробором предусмотрен контакт либо скоба заземления, то к нему подключают желто-зеленый (сплошной желтый либо зеленый) проводник

В этом случае необходимо «намотать на ус», что такая предосторожность нужна только розетке, выключатель в заземлении не нуждается

Когда работы ведутся в частном доме, заземление необходимо обеспечить в обязательном порядке

В домах старого фонда его не принимали во внимание, поэтому там альтернатива одна — защитное зануление. При корректно выполненной операции и установке УЗО либо дифавтомата опасности не будет

Подключение ноля

В этом случае используют голубой (синий) провод. Его подключают к единственному розеточному контакту, оставшемуся свободным. Больше он никуда не идет, потому что для коммутации выключателя необходимости в нем нет.

Есть еще одно мнение о том, как подключить розетку с выключателем

Некоторые мастера считают, что не слишком важно, какой проводник идет на выключатель (ноль или фаза), ведь свет в любом случае погаснет. Заблуждение это опасно. При выключении такой лампы напряжение на ней остается

Если мастер прикоснется к патрону, то он может получить удар током

При выключении такой лампы напряжение на ней остается. Если мастер прикоснется к патрону, то он может получить удар током.

Другой отрицательный момент — энергосберегающие лампы, нередко моргающие при разомкнутом выключателе. В их схеме есть конденсатор, накапливающий напряжение, идущее от фазного провода. Когда достигается предел емкости, прибор выдает разряд на излучатель.

Сигнальный (исходящий) проводник

Этот элемент подключают в последнюю очередь. Для удобства монтажа жила должна иметь немного большую длину. Исходящий проводник прикрепляют к оставшемуся контакту выключателя. Его стандартное место расположения — нижняя часть совмещенного блока.

После фиксации последнего проводника операцию под названием «Как подключить розетку с выключателем» можно считать почти законченной. Последние этапы — сборка устройства, закрепление его на законном месте.

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

• Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
• Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
• При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
• Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

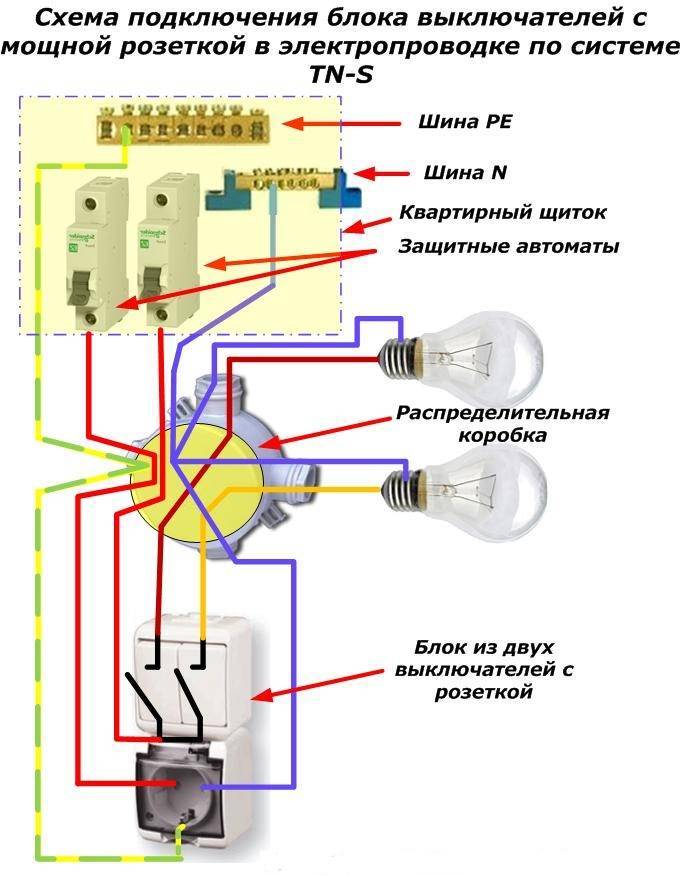

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Последовательность установки

Принципиальных различий в подключении обычной и комбинированной электротехнической арматуры нет. У большинства современных сблокированных электроприборов, посадочный размер внутренней части блока, предназначенного для скрытой проводки, соответствует размерам одиночных розеток и выключателей.

Единственное, что может потребоваться при разводке кабеля большего сечения, который необходим для подключения одновременно трех розеток – пробивка штробы большего поперечного сечения.

Примерная последовательность операций при подключении комбинированного блока следующая:

1. Делается разметка прокладки провода (кабеля) с указанием мест установки монтажных коробок, в которые будет крепиться сблокированная электротехническая арматура.
2. В месте установки коробки буровой коронкой, установленной в электродрель, просверливается отверстие.
3. В коробке необходимо выломать перфорированные заглушки отверстий в местах заводки кабеля.
4. Зачищенные концы провода заводятся внутрь коробок.
5. Коробки закрепляются в стенной панели.
6. Сняв крышку с розеточного блока подключают к ее клеммам провода.
7. Блок устанавливается внутрь коробки и закрепляется в ней.
8. Для маскировки монтажных зазоров, сверху установленного и подключённого блока «розетка-выключатель» устанавливается декоративная панель.

При выборе конкретной модели могут иметься некоторые особенности монтажа, однако, последовательность подключения не отличается от вышеописанной.

Подключение с одноклавишного блока

Схема подключения розетки с одноклавишным выключателем

Наибольшее распространение получили блоки электротехнической арматуры, в котором одна или несколько розеток сблокированы с одноклавишным выключателем.

В большинстве моделей, несколько розеток имеют единое подключение – группу из двух клеммных зажимов для фазы и нуля, а фазная клемма имеет перемычку на один их контактов выключателя.

Последовательность операций следующая:

1. От квартирного раздаточного щитка к распределительной коробке, подводится двухжильный кабель, подводящий фазу и ноль.
2. В эту же коробку необходимо завести три провода от блока «розетка –выключатель», и два провода от осветительного прибора.
3. В распределительной коробке фазный провод соединяется с проводом, идущим от розеточной клеммы.
4. Нулевой провод от осветительного прибора соединяется в коробке с «нулем» от распределительного щитка, а второй провод от лампы соединится с проводником, подсоединённым к свободному контакту выключателя.
5. Если в блоке розетка имеет заземление («евростандарт»), то для него необходимо к защемляющему контакту в распределительной коробке проложить отдельный провод.

Подключение многоклавишного выключателя будет отличаться только количеством проводников, соединяющих контакты выключателя с осветительным прибором.

Блоки, имеющие светодиодную подсветку схем, технически ничем не отличаются от обычной сблокированной электротехнической арматуры. При этом, схема питания светодиода заложена в конструкцию прибора и никакого дополнительного подключения не требует.

Подключение выключателя, через распределительную коробку.

Схема выключателя представляет собой, два провода, идущие от сети с напряжением V, для монтажа нового подключения можно приобрести провода разных цветов, например: красного и синего.

Также могут пострадать и люди.

А вот при подключении выключателя у многих могут возникнуть проблемы.

Если предполагается монтаж изделия на улице или в помещении с повышенным уровнем влажности, например, бане, душевой или ванной, нужно удостовериться, чтобы конструкция была оснащена защитными крышками — шторками. С учетом расцветки осуществляется параллельное подключение проводов и установка второй розетки. В этой статье я вместе с вами сначала буду разбирать все виды выключателей. Течение времени изменило данное правило.

См. также: Петля фаза ноль нормы

Положение клавиши данного выключателя значения не имеет. В идеале, ток должен поступать к лампочке в такой последовательности — фаза идет на центральный контакт лампочки, ноль идет на цоколь. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом? Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя.

Как подключить лампочку и выключатель? Проверяем отсутствие с помощью указателя напряжения.

Прибор предлагается использовать вместо обычной розетки. При этом каждая пара делиться на фазную и нулевую жилки. Такая схема встречается реже, но в некоторых помещениях она применяется.

Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов: Первый этап — прокладка от бокса распределения к сдвоенной электрической системе пять 5 проводников. Следует наметить линию кабеля от выключателя и лампочки к распределительной розетке — это в том случае, если схема подключения будет питаться напряжением от розетки. Схема подключения блока розетка-выключатель c двумя клавишами В основном блоки объединяющее в себе розетку и выключатель с двумя клавишами устанавливаются на перегородке между дверьми в ванную и туалет. Для повышения безопасности и увеличения срока службы электропроводки, целесообразно вместо скруток воспользоваться клеммами. Отключите вводной автомат на квартиру.

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

• Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
• Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
• При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
• Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Последовательность установки

Принципиальных различий в подключении обычной и комбинированной электротехнической арматуры нет. У большинства современных сблокированных электроприборов, посадочный размер внутренней части блока, предназначенного для скрытой проводки, соответствует размерам одиночных розеток и выключателей.

Единственное, что может потребоваться при разводке кабеля большего сечения, который необходим для подключения одновременно трех розеток – пробивка штробы большего поперечного сечения.

Примерная последовательность операций при подключении комбинированного блока следующая:

1. Делается разметка прокладки провода (кабеля) с указанием мест установки монтажных коробок, в которые будет крепиться сблокированная электротехническая арматура.
2. В месте установки коробки буровой коронкой, установленной в электродрель, просверливается отверстие.
3. В коробке необходимо выломать перфорированные заглушки отверстий в местах заводки кабеля.
4. Зачищенные концы провода заводятся внутрь коробок.
5. Коробки закрепляются в стенной панели.
6. Сняв крышку с розеточного блока подключают к ее клеммам провода.
7. Блок устанавливается внутрь коробки и закрепляется в ней.
8. Для маскировки монтажных зазоров, сверху установленного и подключённого блока «розетка-выключатель» устанавливается декоративная панель.

При выборе конкретной модели могут иметься некоторые особенности монтажа, однако, последовательность подключения не отличается от вышеописанной.

Подключение с одноклавишного блока

Схема подключения розетки с одноклавишным выключателем

Наибольшее распространение получили блоки электротехнической арматуры, в котором одна или несколько розеток сблокированы с одноклавишным выключателем.

В большинстве моделей, несколько розеток имеют единое подключение – группу из двух клеммных зажимов для фазы и нуля, а фазная клемма имеет перемычку на один их контактов выключателя.

Последовательность операций следующая:

1. От квартирного раздаточного щитка к распределительной коробке, подводится двухжильный кабель, подводящий фазу и ноль.
2. В эту же коробку необходимо завести три провода от блока «розетка –выключатель», и два провода от осветительного прибора.
3. В распределительной коробке фазный провод соединяется с проводом, идущим от розеточной клеммы.
4. Нулевой провод от осветительного прибора соединяется в коробке с «нулем» от распределительного щитка, а второй провод от лампы соединится с проводником, подсоединённым к свободному контакту выключателя.
5. Если в блоке розетка имеет заземление («евростандарт»), то для него необходимо к защемляющему контакту в распределительной коробке проложить отдельный провод.

Подключение многоклавишного выключателя будет отличаться только количеством проводников, соединяющих контакты выключателя с осветительным прибором.

Блоки, имеющие светодиодную подсветку схем, технически ничем не отличаются от обычной сблокированной электротехнической арматуры. При этом, схема питания светодиода заложена в конструкцию прибора и никакого дополнительного подключения не требует.

Сферы применения

Тройные выключатели используются для переключения трех групп осветительных приборов. Возможно создание комбинированного освещения, когда используются и центральный и локальный свет, многорожковые люстры, разноуровневые светильники в гипсокартонных потолках и т.д. К плюсам тройников можно отнести следующие характеристики:

• экономный расход электроэнергии;
• небольшие габариты;
• привлекательный дизайн;
• возможность с одного места управлять осветительными приборами в разных помещениях;
• возможность использовать там, где применение диммеров нецелесообразно по техническим условиям;
• при желании можно менять интенсивность освещенности помещения.

Экономия электричества достигается следующим образом. К примеру, в помещении имеется шестиламповая люстра, для которой выделен одинарный выключатель. При включении света используются все шесть ламп, потому что иного варианта подачи электричества просто не предусмотрено. Если же осветительные приборы разбиты на зоны, то после нажатия одной из клавиш будут включаться две или три лампы, чего может быть вполне достаточно для хорошей освещенности, и расход электроэнергии будет ниже.

Итак, использование тройников оправдано при достижении следующих целей:

• изменения интенсивности света одного из осветительных приборов;
• управления из одного места сразу несколькими источниками света;
• управления отдельными зонами освещения в рамках одной комнаты.

Альтернатива

В некоторых ситуациях нужна не одна розетка, а несколько. Мало кто знает, как правильно их подсоединить, чтобы не наделать беды. Поэтому лучше выбрать альтернативный вариант – блок розеток. Такие блоки бывают обычными и силовыми. Они очень удобны при установке, просты в подключении.

Сбоку стоит выключатель, что позволяет отключать нагрузку,не выдергивая вилку. Можно приобрести блоки на 10 и даже 20 А

Обратите внимание, что некоторые модели идут без сетевого шнура, его нужно покупать отдельно

Делая ремонт или модернизацию в доме или квартире, помните: кажущаяся простота не означает, что где-то можно схалтурить

И особенно важно это в электрике

Выключатели являются основными приборами для управления освещением. Наиболее распространен одинарный, но если требуется управлять несколькими светильниками с одного места, применяются двух,- и трехклавишные. На фото ниже изображен трехклавишный выключатель с розеткой.

Трехклавишный выключатель с розеткой на стене

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В квартирном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм — смотрите таблицу выбора сечения жил проводов и кабелей. Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Это интересно: Подключение люминесцентных ламп — схема и принцип работы

Добавить электрическую розетку к существующей цепи освещения (230 В переменного тока)

спросил 7 лет, 7 месяцев назад

Изменено 2 года, 5 месяцев назад

Просмотрено 56 тысяч раз

У меня есть один свет, управляемый одним выключателем в кладовой под лестницей. Теперь мне нужна дополнительная электрическая розетка, так как это идеальное место для питания моей охранной сигнализации. (Нет большой нагрузки, это просто адаптер 12 В, который нужно подключить к розетке 230 В).

Я попытался разомкнуть существующий коммутатор, и в нем есть один скрученный кабель с 3 проводами. Линия (коричневый) проходит через выключатель, а оставшаяся нейтраль (синий) и земля (зеленый/желтый) идут непосредственно к лампочке.

Могу ли я безопасно добавить розетку в эту цепь? Помогите, пожалуйста, с деталями подключения.

Заранее большое спасибо. Это для дома, расположенного в Великобритании.

Вот схема подключения, планирую получить результат. Это нормально без проблем???

• розетка

6

Первое, что вам нужно сделать, это выяснить, откуда питается свет.

Включение розетки 13А в цепь освещения не запрещено. Однако есть несколько вещей, которые следует иметь в виду.

Цепи освещения обычно подключаются к выключателю на 6 А, подключая крупный электроприбор при отключении выключателя.

Розетки общего назначения с номинальным током должны иметь защиту от УЗО. Если в последние несколько лет не производилась замена блока потребителей, цепь освещения вряд ли будет защищена от УЗО.

Если бы можно было подключить кабель к розетке без чрезмерных усилий, я бы так и сделал. В противном случае я бы установил розетку на цепь освещения, но четко обозначил бы ее чем-то вроде «Только охранная сигнализация, питание от цепи освещения».

Если вы выберете вариант с розеткой, не забудьте следовать обычным правилам для этого (которые точно зависят от типа розетки) место.

Для обеспечения защиты от перегрузки по току необходимо добавить FCU. Кабель от цепи розетки до FCU должен быть не менее 2,5 мм ² . Я бы посоветовал установить предохранитель на 5 А, хотя вы можете установить предохранитель на 13 А в зависимости от типа светильника и размера любой проводки.

Похоже, у вас есть фаза, нейтраль и земля. Таким образом, первоначальный ответ — да, но есть две загвоздки:

1. Британские правила требуют наличия устройства RCD/ELCB (защита от утечки на землю) на всех цепях розеток.
2. Кто-то мог подключить сильноточный прибор к цепи освещения.

Лучшим выходом из этого было бы отводить L, N и E через слаботочное УЗО и к розетке на 13 А. Это решит обе проблемы. Я искал слаботочные (2 А) УЗО, но не смог найти их в каталогах RS или Farnell.

В принципе можно, конечно. У вас есть все, что вам нужно. Но я НАСТОЯТЕЛЬНО предлагаю обратиться к тому, кто более глубоко разбирается в установке дома на 230 В. Честно говоря, если вы не знаете, как это подключить, вероятно, нет смысла делать это самостоятельно. Я не знаю правил Великобритании, но в Германии есть правила, которым нужно следовать. Например, вам могут понадобиться специальные розетки, если в вашем подвале высокая влажность. Вы должны знать, какие кабели использовать, я не уверен, каким правилам вы должны следовать, и если вы тоже не знаете, спросите кого-нибудь, кто сделает эту работу за вас. Даже если вы подключаете только адаптер питания на 12 В, это все равно полноценная розетка на 230 В, которую кто-то другой может использовать для подключения более тяжелых устройств.

Извините за отрицательный ответ, но, пожалуйста, расценивайте это как дружеский совет.

0

Кабель под напряжением будет проходить радиально от потребительского блока, поэтому у вас действительно есть под напряжением и нейтраль. Осветительный кабель в Великобритании обычно имеет диаметр 1,5 мм и рассчитан на ток 15 ампер. Кабель для электрических розеток обычно имеет диаметр 2,5 мм и рассчитан на ток 20 ампер. Все одиночные розетки должны быть рассчитаны на 13 ампер. Следовательно, одна розетка на 15-амперном кабеле будет занимать большую часть его емкости. Розетки также должны быть защищены устройством защитного отключения (УЗО). От того, как давно был установлен ваш потребительский блок, зависит, защищена ли ваша цепь освещения УЗО или нет.

Поэтому я думаю, что маловероятно, что вы сможете безопасно (т. е. в рамках правил) добавить сокет.

---

В качестве возможной альтернативы: можно подключать вещи напрямую к цепи освещения, а не через розетку; Вентиляторы для ванных комнат являются примером этого. Но вы не сможете сделать это, если вам нужен адаптер, так как вы вряд ли сможете подключить адаптер напрямую. (Думаю, это может зависеть от того, что у моего адаптера для ноутбука обычная вилка, а сам трансформатор отдельный, поэтому я могу отрезать вилку и подключить ее. Мое мобильное зарядное устройство имеет трансформатор, встроенный в вилку, поэтому я бы не стал быть в состоянии отрезать вилку и все еще иметь трансформатор.)

---

Для тех, кто читает этот вопрос, у кого может быть немного другая разводка:

Если в коробке есть только один кабель, где коричневый идет на COM на плате переключателя, а синий идет на L1, синий включил и НЕ является нейтральным . Если это так, вы определенно не можете безопасно добавить сокет.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания и подтверждаете, что прочитали и поняли нашу политику конфиденциальности и кодекс поведения.

электрика — Розетка подключена к выключателю света

спросил 6 лет, 6 месяцев назад

Изменено 6 лет, 6 месяцев назад

Просмотрено 4к раз

Я только что переехал в арендованное жилье в Испании. Моя настенная розетка в моей спальне не работала, поэтому мой домовладелец пришел и «починил» ее. розетка теперь работает, но только когда в моей спальне горит свет. Поэтому, прежде чем лечь спать, я должен выкрутить лампочку, чтобы зарядить телефон, посмотреть телевизор и т. д. У меня такое чувство, что он только что подключил розетку к выключателю. Единственная розетка в номере. С тех пор я разговаривал с хозяином каждый день, но, как и все в Испании, они сделают это завтра. Я жду уже 2 недели. Это что-то, что я могу исправить?

• электрика
• проводка
• выключатель
• свет

2

Я могу что-то исправить?

Вы, вероятно, в состоянии починить это, но вы, вероятно, не имеете законного права вносить изменения в электропроводку без разрешения домовладельца.

Я предполагаю, что он подключил провод не к той стороне переключателя.

В Великобритании нельзя смешивать розетки и светильники в одной цепи, но я не знаю, разрешено ли это в Испании.

2

Я согласен с RedGrittyBrick, это не ремонт, который вы должны делать самостоятельно. Это может быть не только опасно, но и незаконно, если законы такие же, как в Великобритании. Этот ответ предназначен только для информационных целей.

Судя по вашему описанию, электропроводка в комнате проложена так же, как показано ниже.
