Как легко найти скрытую проводку в стене

24 апреля 2023

Приступая к ремонту в своей квартире, важно учитывать особенности расположения скрытой электропроводки в стене. В этой статье мы расскажем, как можно легко отыскать провода под слоем штукатурки без приобретения дорогостоящих гаджетов.

Времена, когда люди прокладывали электрические провода поверх стен, давно прошли. В наши дни, независимо от того, нужно ли вам выполнить перепланировку, демонтировать дверной проем или просто повесить картину, сначала необходимо выяснить точное расположение проводки в толще стены. В противном случае велика вероятность вызвать короткое замыкание и обесточить всю квартиру.

Надеяться на авось или на то, что проводка в вашей квартире проложена по всем нормам и правилам, сегодня тоже не приходится.

В погоне за экономией материалов и времени, некоторые недобросовестные электрики часто прокладывают провода в стене по самому короткому пути, поэтому впоследствии обнаружить их можно только с помощью специальных приборов — детекторов скрытой проводки.

Источник: Wikimedia / Dmitry G, CC BY-SA 3.0

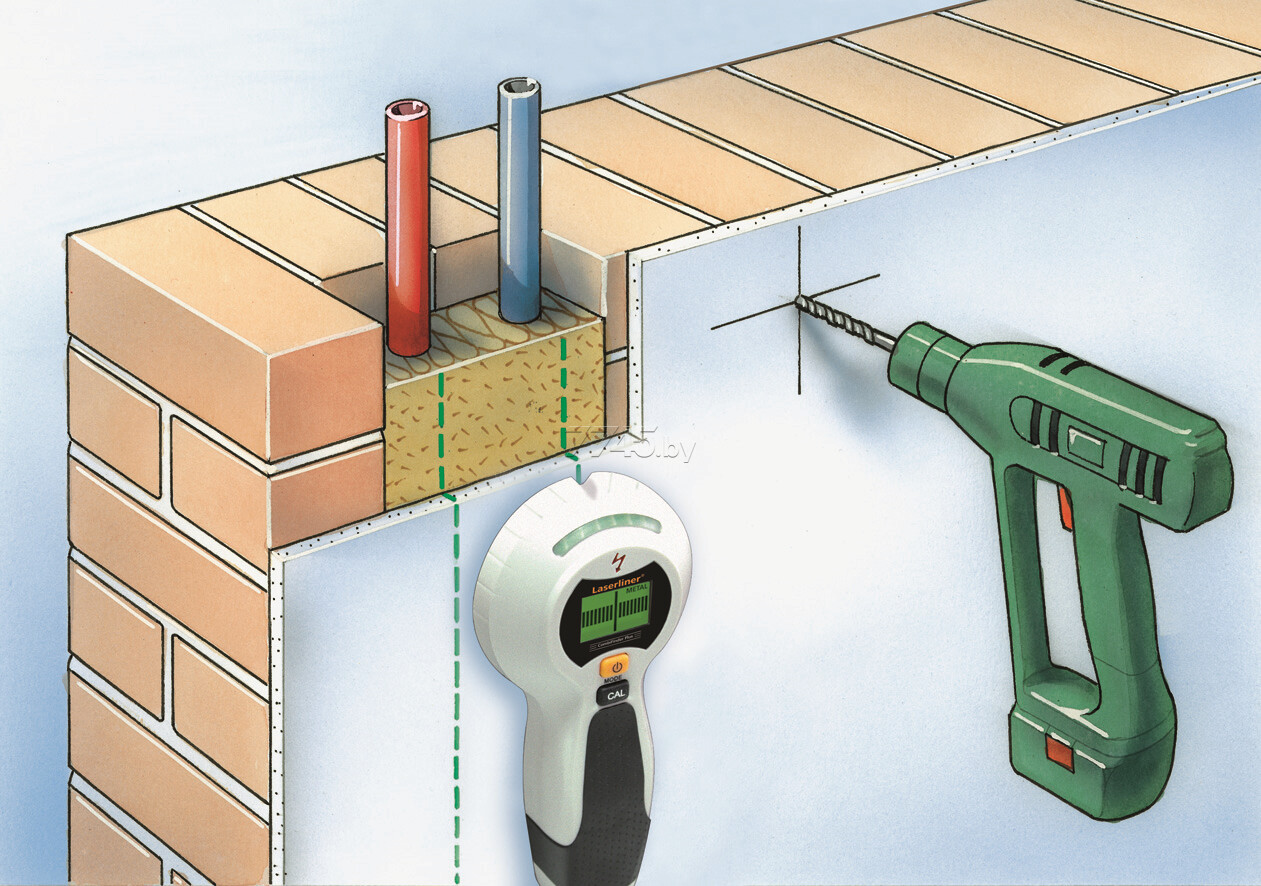

Одни из них работают по принципу электрической статики, другие основаны на электромагнитной индукции, но суть примерно одна: сначала устройство формирует собственное изменяемое магнитное поле. При приближении к стене, это поле воздействует на проводку и заставляет ее создавать уже свое магнитное поле, даже если по ней в этот момент не протекает электрический ток. После это величина магнитного поля считывается детектором, безошибочно выдавая местоположение провода в стене.

Но несмотря на все преимущества таких устройств, практически у всех них есть один существенный минус — их высокая стоимость. Не каждый захочет приобретать подобный гаджет ради одного-двух ремонтов, поэтому многие предпочитают пользоваться самоделками.

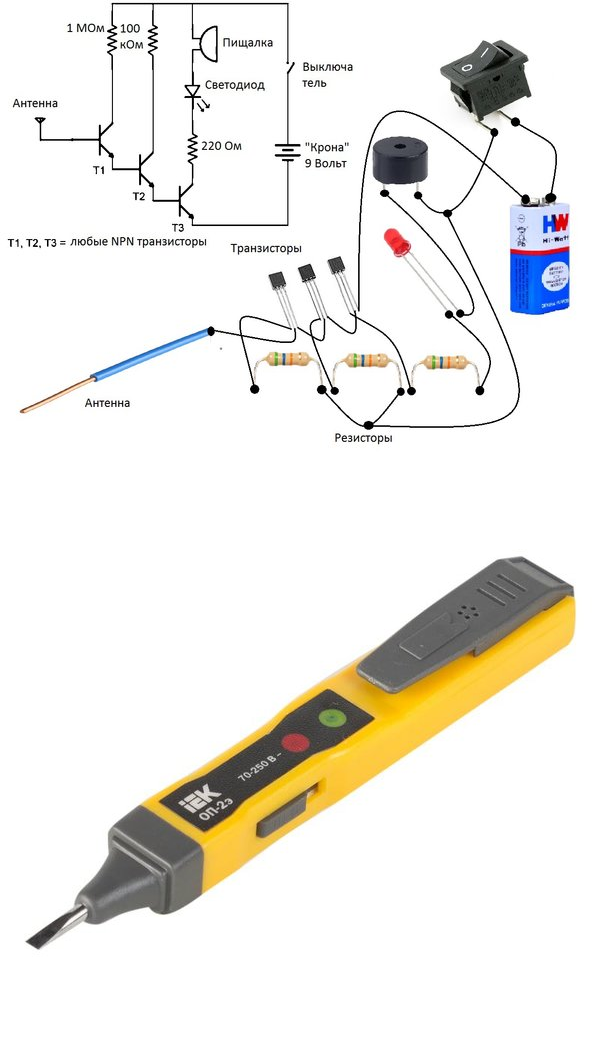

По советам радиолюбителей, можно собрать импровизированный детектор из куска медной проволоки, пары транзисторов и батарейки. Такой прибор, несомненно, обойдется намного дешевле профессиональных устройств, однако и он не лишен своих недостатков. Как минимум он потребует от вас навыков пайки, личного времени, а также компонентов, которых может не оказаться под рукой здесь и сейчас.

Источник: YouTube-канал DIY ENERGY

Мы же предлагаем воспользоваться прибором, который есть сегодня в арсенале практически каждого мужчины — это мультиметр. Этот универсальный прибор позволяет выполнять различные измерения в домашних условиях без вызова профессионального электрика. С помощью него, например, можно узнать вольтаж батарейки или напряжение в домашней сети, выявить сгоревший предохранитель, прозвонить цепь на целостность или измерить ее сопротивление.

Но не всем известно, что с помощью мультиметра также без труда можно узнать расположение скрытой проводки в стене. Сразу оговоримся, не каждый мультиметр подойдет для этих целей. На рынке представлено достаточно много моделей, которые отличаются по функционалу и стоимости. Для поиска электропроводки нам потребуется тот прибор, который умеет измерять переменное напряжение в милливольтах. Именно этой характеристикой провод может выдать свое местоположение под толщей штукатурки.

Для начала протестируем способ вблизи обычного провода под напряжением.

Установим прибор в режим измерения переменного напряжения в милливольтах и поднесем плюсовой щуп к проводу удлинителя, подключенного в сеть. Как видно, показания мультиметра безошибочно определяют рост напряжения вблизи провода.

Однако в стене, где проводка находится на достаточном удалении от поверхности, такой способ может не сработать. Здесь нам и поможет одна хитрость.

Как вы знаете, любой провод под напряжением, создает вокруг себя электромагнитное поле. Зная эту особенность, можно повысить чувствительность мультиметра простой доработкой. Для этого мы свернем его плюсовой щуп в катушку и зафиксируем его в таком положении куском изоленты.

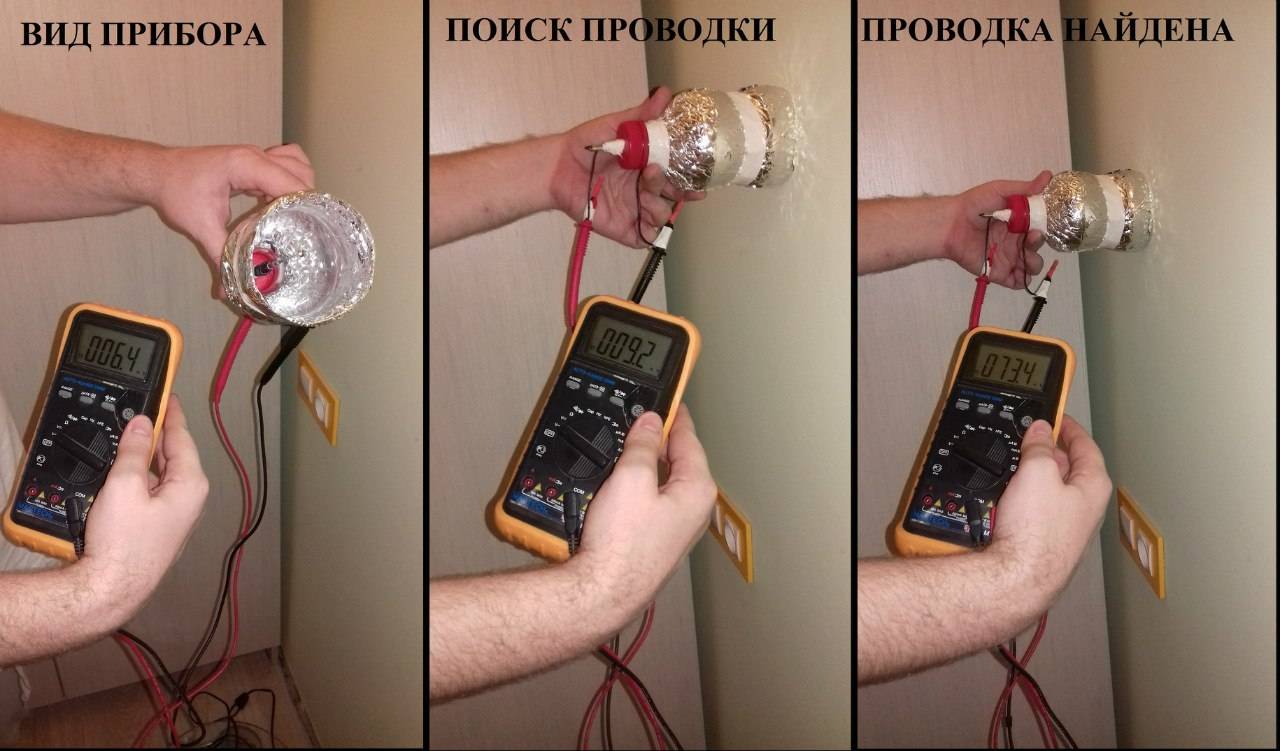

После этого можно приступать к поискам. При наведении импровизированной катушки к потенциальному месту нахождения проводки к стене, показания напряжения на экране мультиметра уверенно перешагивают за 150 mV и продолжают расти.

При удалении катушки показания падают.

Вывод прост: там, где показания выше, и скрывается искомый провод.

Для повышения чувствительности прибора вы можете обмотать такую импровизированную катушку вокруг любого металлического предмета, например, металлической линейки. Таким образом, шансы определить скрытую проводку даже в недрах самых толстых стен будут еще выше.

Автор: Антон Соколов

лайфхаки

Подпишитесь на нас

Новости Hi-Tech Mail.ru

Нажимая «Подписаться» вы соглашаетесь с условиями использования

• Mail.Ru
• О компании
• Реклама

• Редакция
• Условия использования материалов
• Обратная связь

---

Как найти проводку в стене своими руками или с помощью мультиметра

Содержание:

Возможные причины неисправностей проводки

Чтобы легче было выявлять участок, на котором произошло несанкционированное размыкание цепи питания, необходимо представлять, какие причины могут вызвать подобные неисправности. Следует сразу заметить, что чаще всего они обусловлены ошибками в монтаже домашней электрической сети или нарушениями правил ее эксплуатации. Сама по себе проводка, да еще замурованная в стены, обрывается крайне редко, хотя и такого варианта полностью исключать нельзя.

• Очень часто контакт пропадает на клеммных соединениях – начиная от автоматов в распределительном щите и заканчивая розетками, выключателями или даже конечными приборами потребления. Плохо затянутая или ослабшая со временем клемма начинает греться, искрить, отчего дефект «прогрессирует», что рано или поздно заканчивается полным исчезновением электрического контакта.

Ненадежное соединение проводов в клеммах – одна из наиболее распространенных причин неисправностей домашней электросети

• Соединения в монтажных коробках, если они выполнены с нарушениями или недостаточно качественно – еще одно уязвимое место. Особую опасность представляют кустарные скрутки проводов, которые горе-мастера просто закрывают сверху слоем изоленты – и считают, что этого достаточно.  Нет, безусловно, и скрутка может быть надежной и долговечной, но иногда встречаются такие картины, что лучше бы их не видеть. Например, наличие в одной скрутке медных и алюминиевых проводов, что категорически запрещено, попытка соединения одножильного толстого жёсткого проводника с гибким многопроволочным. Или использование клемм, которые явно не подходят по токовой нагрузке для данной линии. Скажем, клеммы Wago — очень удобны в монтаже, но все же их предназначение, скорее — коммутация линий, выделенных под освещение помещений. А вот на участках проводки, от которых питается мощная бытовая техника, они вполне могут и подвести.

Одно их уязвимых мест квартирной разводки электропитания – распределительные коробки

Кстати, перечисленные выше причины, хотя и неприятны сами по себе, все же довольно легко диагностируются и устраняются. Кроме того, обычно такие обрывы не происходят совсем уж внезапно – как правило, они начинают «сигнализировать» хозяевам о нарастании проблемы — мерцаем света, явными признаками искрения, запахом подгоревшей изоляции или пластика. То есть при внимательном отношении к своему электрохозяйству владельцам дома или квартиры предоставляется «гандикап» на обнаружение и устранение неполадок.

Типичные неполадки в домашней электросети и их устранение

Понятно, что если вообще нет никакого понятия об электромонтажных работах, нечего и браться за такое дело самостоятельно – лучше вызвать специалиста. Но все же хорошему хозяину многое по силам исправить и самому. На страницах нашего портала можно найти подробные инструкции по ремонту розеток , по выявлению причин срабатывания УЗО или частого выбивания автоматического выключателя .

Гораздо сложнее справиться с дефектами скрытого характера, с разрывами электрической цепи на участках проводки, спрятанных в стене.

• Они, кстати, тоже очень часто появляются по причинам, так сказать, субъективного характера. «Классический» пример – сверление стены или забивание гвоздя без предварительной «разведки» на предмет прохождения на этом участке скрытой проводки.

Сложно назвать это удачей, но если после сверления сразу пропадает напряжение в сети, то, по крайней мере, причина становится очевидной. Но бывает и иначе – сверло или гвоздь задевают провод по касательной, нарушая изоляцию и лишь слегка повреждая проводник. В таких случаях не исключено, что проводка еще будет служить, причем иногда – весьма немало. Но в месте нарушения целостности провоцируются токи утечки (а если нет УЗО, то выявить их удается не сразу), снижается нормальная проводимость, возрастает сопротивление на локальном участке, не исключается постепенное плавление изоляции с последующим коротким замыканием. То есть окончательный разрыв может случиться в любой момент, даже через довольно продолжительное время, и его непросто будет сопоставить с проводимыми когда-то сверлильными работами.

Результаты непродуманного сверления стены – повреждение изоляции скрыто проложенных кабелей, что со временем привело к выходу у участка проводки из строя

В идеале, хозяин квартиры (дома) должен точно знать трассы прокладки проводки в своих владениях и расположение монтажных коробок. Задача упрощается, если электромонтажные работы выполнялись в строгом соответствии с правилами и рекомендациями. То есть все участки скрытой проводки расположены строго горизонтально и вертикально. Однако, картины, сходные с той, что показана на иллюстрации ниже, видели, наверное, многие электрики, которых вызывали для устранения аварий. Понятно, что при такой «схеме» разводки домашней электросети любое сверление стены или забивание гвоздя превращается в «лотерею»: повезет – не повезет.

Встречается иногда и вот такая «жесть»…Чем руководствовался «мастер» – совершенно непонятно

• Сама по себе проводка, замурованная в стены, дает обрыв не столь часто. Но и эту вероятность нельзя сбрасывать со счетов. Такими дефектами особо могут «грешить» старые провода, проложенные много десятилетий назад. И в особенности – если в доме все еще используется алюминиевая проводка.

Со временем проводка, безусловно, стареет. Это, прежде всего, выражается в том, что пластиковая изоляция теряет свою эластичность, становится хрупкой, трескается. Мелкие трещины могут стать причиной вначале, казалось бы, незначительных утечек тока. Ну а о том, что такие утечки имеют свойство возрастать — выше уже говорилось.

При прокладке проводки мог получиться залом проводника. Он тоже вполне способен проявиться не сразу, а спустя время, причем, исчисляемое годами. То есть проложить какую-то логическую связь с внезапно появившимся обрывом – практически невозможно. Просто на таком локальном участке за счет повреждения нормальной кристаллической структуры металла может значительно возрасти сопротивление, что вызывает перегрев, еще большую деструктуризацию проводника, плавление изоляции, короткое замыкание и прочие «радости».

Такие аварии – самые сложные в диагностике и определении конкретного места разрыва цепи. Внешних признаков – практически не бывает. И если даже почувствуется какой-то отдаленный «аромат» подгоревшей изоляции, отыскать источник запаха – вряд ли удастся.

Все перечисленное выше может, конечно, случиться с любой проводкой.   Но если в доме (квартире) все еще используются алюминиевые провода – вероятность аварийных ситуаций возрастает в разы. Этот металл значительно уступает меди и проводимостью, и коррозионной устойчивостью, и механической прочностью. Мало того, алюминий, как выражаются многие электрики, «плывет» в клеммах или скрутках. То есть даже качественно обжатый контакт со временем вполне может потерять надежность, начать греться и искрить.

Это – еще один довод при любой возможности избавляться от старой алюминиевой проводки и переходить на качественные медные кабели.

Какие кабели приобретать для прокладки домашней проводки?

Если говорить о материале – то, конечно, исключительно медные. А если о конкретной марке и сечении – то здесь требуется владеть некоторой важной информацией. Подробнее о типах кабелей для проводки в доме или квартире – читайте в специальной публикации нашего портала.

Когда необходимо точно определять места расположения скрытой проводки в стене

Есть целый ряд ситуаций, когда это требуется определить максимально точно:

• проблемы с самой проводкой – обрыв фазы, короткое замыкание и другие;
• проведение ремонтных работ;
• необходимость устройства заземления;
• перепланировка помещений;
• изменение мест установки выключателей или розеток;
• выбор места для установки на стенах крепежных элементов для полок, картин и других элементов обстановки или декора.

Любые работы, связанные со сверлением отверстий в стенах или потолках, либо с устройством каналов различного назначения требуют предельной осторожности, поскольку это может привести не только к выходу из строя электропроводки, но и к травмам вследствие удара током.

Способы поиска скрытой проводки

Практически, все варианты поиска проводки, скрытой в стенах, предполагают наличие приборов, в которых есть элементы, реагирующие на изменение характеристик электромагнитного поля. Среди них:

• радиоприемники;
• микрофоны;
• кассетные аудиоплееры;
• слуховые аппараты;
• приспособления для смартфонов.

Коротко расскажем о том, как предлагается применять каждый из гаджетов:

1. Для того, чтобы попытаться найти проводку с помощью радиоприемника нужно настроить его на максимальную громкость и частоту около 100 кГц. После этого приемником водят по стене, пока не послышится потрескивание и шум в динамике. В этом месте точно окажется скрытый провод. Останется лишь определить его конфигурацию.
2. Способ с использованием электромагнитного микрофона, в конструкции которого имеется индукционная катушка и постоянный магнит, схож с предыдущим. Если микрофон подключить к динамикам и водить им по стене, то он, как и приемник, звуком помех и треском, даст понять, где скрыт кабель.
3. Самая большая трудность в поиске провода с помощью кассетного плеера — найти сам плеер. Если это удалось, то осталось:
   • достать из него звуковую головку;
   • припаять к ней провод;
   • включить «Play»;
   • найти провода по шумам в наушниках.
4. Слуховой аппарат работает тоже по принципу обнаружения электромагнитных колебаний. Если переключить его в режим телефонного разговора, то можно без особого труда обнаружить место пролегания электрокабеля.
5. В магазине приложений можно найти много программ для смартфонов, помогающих в поиске скрытых проводов. Якобы, они отлично работают, используя возможности электронной начинки девайсов. Многие скептически относятся к таким приложениям. И совершенно справедливо. А вот специальные приспособления, подключаемые к смартфону, действительно могут это сделать. И тут нет ничего удивительного. Ведь современный сотовый телефон — это, по сути, компьютер, который может быть подключен и управлять множеством устройств. В том числе и теми, которые умеют находить скрытую проводку.

Справедливости ради стоит заметить, что в одном случае можно обойтись и без указанных выше устройств. Нужно просто оборвать обои и по следам на штукатурке попытаться найти спрятанные в ней провода. Но такой способ подходит, если обои старые и отслужили свой срок. Кроме этого, штукатур может оказаться суперпрофессионалом и так скрыть следы, что найти на покрытии стен места, где спрятаны провода, будет невозможно. Придется ломать штукатурку наугад.

Чтобы этого не делать, перейдем к варианту с использованием мультиметра. Правда для этого понадобится еще один элемент — транзистор.

К сведению. Транзистор — это прибор или элемент, без которого не обходится ни один сложный электроприбор или устройство, включая телевизор, компьютер или холодильник. Он отвечает за управление течения тока в электрической цепи. Каждый транзистор имеет три контакта-электрода:

• исток;
• сток;
• затвор.

Каждый из них выполняет свою функцию. Через исток заряженные частицы попадают в транзистор. Через сток выходят. А с помощью затвора происходит регулировка поперечного сечение канала, через который проходят носители заряда. Для поиска проводки лучше всего подходят три марки транзисторов:

• КП103А;
• КП303;
• 2SK241.

Итак, переходим к непосредственному рассмотрению вопроса: Как мультиметром найти проводку, скрытую в стене?

Мультиметр и полевой транзистор

Определение скрытой проводки мультиметром подходит радиолюбителям. Чувствительный элемент для поиска придется спаять своими руками. Помимо измерительного прибора пригодится полевой транзистор. Главное, чтобы его затвор обладал низким напряжением открытия и малой входной емкостью. Например, советские элементы серии КП103 или импортные 2SK241. В качестве прибора допустимо использовать и старый стрелочный тестер.

Мультиметр переводится в режим измерения большого сопротивления. Обычно это диапазоны до 200 ком или 2 Мом. Щупы прибора подключаются к переходу сток-исток. Затвор остается висеть в воздухе. Для повышения чувствительности поиска к нему следует припаять кусочек проволоки. Длина и форма отрезка подбираются опытным путем. Во время сборки устройства необходимо соблюдать осторожность. КП103 — не самые дешевые транзисторы. Они легко повреждаются статическим электричеством.

Применение мультиметра

Для поиска проводки в этом случае понадобится мультиметр и транзистор. На приборе выставляется сопротивление 200 кОм, при этом крокодилы подсоединяются к левому и среднему выводу транзистора. Оставшийся вывод справа выступает в роли антенны. Чтобы измерения были более точными, следует к этому выводу прикрепить 5-сантиметровую медную проволоку.

Далее транзистор медленно проводится по стене. Если сопротивление на мультиметре изменилось, значит, в этом месте находится кабель. Стоит отметить, что при использовании этого способа допустима погрешность около 7-10 см в каждую из сторон.

Как найти скрытую проводку мультиметром

Мультиметр тоже может пригодиться, чтобы отыскать скрытый кабель в стене. Для этого потребуется транзистор и мультиметр. На приборе выставляется положение 200 кОм, при этом два крокодила ставятся на средний и левый вывод транзистора. В итоге вывод справа будет выполнять роль антенны. Чтобы измерения были более точными, следует к этому выводу подсоединить небольшой кусочек медного провода.

Итак, транзистор с «антенной» потихоньку проводится по стене. При обнаружении электромагнитного поля сопротивление будет меняться, поэтому нужно внимательно следить за показаниями. Этот способ тоже является действенным. Его погрешность может составлять не более 7 см в каждую из сторон. Для этих целей подойдёт абсолютно любой мультиметр.

Чтобы быстрее определить, где проведены провода, рекомендуется включить какие-то электроприборы. Вследствие этого сигнал в проводах заметно усилится.

Но все же из предложенных способов самым простым считается использование индикатора. Только важно обязательно перевернуть его вверх металлическим стержнем.

Предыдущая

РазноеКак отремонтировать светодиодную лампочку на 220В своими руками?

Следующая

РазноеИзмерительный мост Уитсона

Как резать гипсокартон для электромонтажных работ

Как резать гипсокартон для электромонтажных работ

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

11 октября 2022 г.

Большинство электрических проводов в домах спрятаны за гипсокартоном, чтобы предотвратить и скрыть неприглядные жгуты проводов. Например, если вы добавляете розетку или выключатель в комнату, вам может понадобиться протянуть электрические кабели через стены. Прокладка электропроводки через закрытые стены — трудоемкая задача, которая нравится немногим домашним мастерам.

Неудобно и долго вырезать целые листы гипсокартона только для того, чтобы добраться до проводки. Вместо того, чтобы удалять большие участки гипсокартона, удалите минимально возможное количество, сохраняя при этом доступ инструментов и рук. Тем не менее, иногда вам нужно прорезать гипсокартон на всю комнату, чтобы правильно проложить провода.

Знание лучших способов разрезания гипсокартона и прокладки электрических проводов имеет решающее значение как для безопасности вашего дома, так и для внешнего вида ваших стен. Помня о том, где расположены шпильки и как они взаимодействуют с проводами, вы сможете значительно упростить этот проект.

Важно отметить, что для большинства электромонтажных работ требуется разрешение от вашего города.

Инструменты, которые вам понадобятся

• Универсальный нож
• Рулетка
• 4-футовый уровень
• Устройство для поиска шпилек
• Карандаш или ручка
• Сверло с лопастным сверлом 1/2 дюйма (или больше)
• Пила или сабельная пила (дополнительно)
• Ножовка для гипсокартона (дополнительно)

Материалы, которые вам понадобятся

• Проволочная форма или другая направляющая для поверхностного монтажа
• Кабель 14/2 Romex в неметаллической оболочке (NM-B)
• Проволочные скобы

Как вырезать гипсокартон для электропроводки

При вырезании в стене могут быть спрятаны электрические провода, водопроводные трубы, изоляция, поперечные распорки и строительный мусор. Перед резкой наденьте защитные очки, наушники и пылезащитную маску, чтобы защитить себя от потенциальных опасностей.

1. Отключите электрическую цепь, которая подает электричество в этот регион. Даже если вы считаете, что в стене нет проводов, отключите все электричество в этой части вашего дома.
2. С помощью универсального ножа прорежьте краску и бумагу на поверхности гипсокартона. Будьте осторожны, чтобы не повредить настенную панель под ней. Сделайте горизонтальный разрез в верхней части стены и вертикальный разрез сбоку.
3. Найдите шпильки в стене с помощью искателя шпилек. Отметьте их расположение карандашом или ручкой, чтобы знать, где не обрезать.
4. Используйте дрель с 1/2-дюймовым сверлом (или больше), чтобы просверлить отверстие в гипсокартоне. Отверстие должно быть достаточно большим, чтобы кабель в оболочке легко проходил через него.
5. При необходимости используйте пилу Sawzall или сабельную пилу, чтобы прорезать любые стойки на пути. Старайтесь не перерезать электрические провода, которые могут быть спрятаны в стене.
6. С помощью пилы для гипсокартона вырежьте отверстие для электрической коробки. Отверстие должно быть достаточно большим, чтобы вместить коробку и обеспечить легкий доступ к проводам внутри.
7. Установите электрическую коробку, вкрутив ее в шпильки по обе стороны от отверстия.
8. Протяните защищенный кабель через отверстие в электрическую коробку.
9. Используйте скобы для проволоки, чтобы закрепить кабель на шпильках. Не забудьте оставить достаточно провисания кабеля, чтобы его можно было легко подключить к розетке или выключателю.
10. Установите кабельный канал для поверхностного монтажа поверх кабелей, чтобы скрыть их.
11. В завершение залатайте гипсокартон и закрасьте дорожку качения.

Следуя этим шагам, вы сможете безопасно и легко прорезать гипсокартон для электропроводки. Зная, где расположены шпильки, и избегая их, вы можете свести к минимуму ущерб, наносимый вашим стенам. А с помощью кабелепровода для поверхностного монтажа вы можете скрыть провода и создать профессиональный вид.

Инструменты Al’s для наклеивания ленты для всех ваших потребностей в гипсокартоне

Мы предоставляем подрядчикам самый широкий выбор инструментов, деталей и аксессуаров высочайшего качества в отрасли с 19 лет.85. Наши эксперты помогут вам найти простые способы сэкономить время и деньги на вашем следующем проекте. Купите нашу продукцию сегодня, чтобы получить преимущество на любом рабочем месте.

Как отследить провод с помощью мультиметра?

Попытка выяснить, где проходит провод в цепи, может быть сложной задачей. А вот с помощью мультиметра не обязательно. В этой статье мы обсудим, как проследить провод с помощью мультиметра. Мы ответим на некоторые распространенные вопросы и дадим полезные советы, которые облегчат вам процесс. Итак, если вы устраняете проблему с проводкой или просто хотите узнать, как все работает, читайте всю необходимую информацию!

В каких случаях может потребоваться трассировка провода

Существует несколько сценариев, в которых может потребоваться трассировка провода. Возможно, вы пытаетесь найти источник проблемы с электричеством в вашем доме. Или, может быть, вы пытаетесь отследить короткое замыкание в своей машине. В любом случае, трассировка провода может быть полезным способом решения подобных проблем.

Еще один сценарий, в котором может быть полезно отследить провод, — это , если вы пытаетесь установить новое оборудование в своем доме или офисе и вам необходимо проложить новые провода через существующие стены или полы. Отслеживая существующий провод, вы можете легко определить наилучший маршрут для прокладки новых проводов.

Конечно, вы можете просто узнать, где начинается и заканчивается провод, что может быть полезно, если вы пытаетесь устранить проблему с проводкой.

Какой бы ни была ваша цель отслеживания провода, это руководство покажет вам, как это сделать.

Что такое тест на непрерывность

Прежде чем мы приступим к трассировке провода, важно понять, что такое тест на непрерывность. Проверка непрерывности — это просто способ проверить, есть ли полная цепь между двумя точками.

Если вы знакомы с основами электричества, то знаете, что для протекания электрического тока необходима полная цепь. Это означает, что должен быть путь от источника питания (например, батареи) через нагрузку (например, лампочку) и обратно к источнику питания.

Если на этом пути есть какой-либо разрыв, то ток не будет течь, и цепь будет «разорвана».

Проверка непрерывности — это всего лишь способ проверки двух точек. Если проверка целостности цепи показывает, что между ними все еще есть полная цепь, то мы знаем, что провод все еще цел и в нем нет разрывов.

Если проверка непрерывности показывает, что есть обрыв цепи, , то мы знаем, что где-то в проводе есть обрыв.

Проверку непрерывности можно проводить с помощью различных устройств, но для наших целей мы будем использовать мультиметр. [1]

Что такое мультиметр?

Мультиметр — это всего лишь инструмент, который позволяет измерять различные параметры, такие как напряжение, ток и сопротивление.

Может также использоваться для проверки целостности цепи и диодов. Мультиметры необходимы для любой работы с электроникой, будь то тестирование цепей, диагностика неисправностей или устранение неисправностей оборудования.

Существует два основных типа мультиметров: аналоговые и цифровые. Аналоговые мультиметры используют стрелку и циферблат для отображения показаний, а цифровые мультиметры показывают показания на цифровом дисплее. Оба типа мультиметров полезны в разных ситуациях.

Цифровые мультиметры, как правило, более точны , чем аналоговые, что позволяет лучше измерять небольшие изменения напряжения или сопротивления. Кроме того, они очень просты в использовании. Вы просто выбираете функцию, которую хотите измерить (напряжение, ток, сопротивление и т. д.), а затем прикасаетесь щупами к соответствующим точкам цепи. Затем мультиметр отобразит показания на цифровом дисплее.

Цифровые мультиметры также имеют некоторые дополнительные функции, которых нет у аналоговых , например, возможность сохранять показания и измерять частоту. [2]

Отслеживание провода с помощью мультиметра

Независимо от того, какой тип мультиметра вы используете, очень важно понимать, как проводить точные измерения. В этом разделе мы рассмотрим, как использовать мультиметр для отслеживания провода. Процедура будет зависеть от того, где вам нужно проследить провод.

Электропроводка в стене

Если вам нужно отследить провод, который уже установлен в вашем доме, этот процесс относительно прост.

Установите мультиметр на значение Ом

Во-первых, вам необходимо настроить мультиметр на значение Ом. Этот параметр обычно обозначается греческой буквой Омега (Ω).

Вы также можете убедиться, что ваш мультиметр настроен на правильный диапазон. Если вы не уверены, какой диапазон использовать, начните с самого высокого диапазона и двигайтесь вниз, пока не найдете тот, который дает показания.

Удлините конец провода

Чтобы измерить сопротивление провода , вам нужно убедиться, что оба конца провода оголены. Чтобы сделать основной провод длиннее, его можно подключить к удлиняющему проводу. Повторите этот процесс для обоих концов провода.

Конечно, чтобы удлинить провода, сначала нужно снять крышку розетки или выключатель света. Вы можете сделать это, открутив винты, удерживающие его на месте. Будьте очень осторожны, не прикасайтесь к проводам под напряжением!

Прикоснитесь к проводу щупами

После того, как оба конца провода оголены, прикоснитесь одним проводом мультиметра к одному концу провода, а другим проводом к другому концу. Мультиметры имеют два щупа, один красный и один черный. Красный щуп обычно используется для положительного отведения, а черный — для отрицательного.

Подсоедините черный щуп к удлиненному концу кабеля, а красный щуп к каждому концу провода по одному, пока не получите показания мультиметра.

Оцените результаты

Если мультиметр показывает нулевое значение, это означает, что провод действительно подключен и между ними есть сопротивление. Если вы видите значение, отличное от нуля, это означает, что где-то в проводе есть обрыв, или конец, который вы проверили, принадлежит другому концу провода. [1], [3]

Поиск провода в автомобиле

Если вы пытаетесь найти провод в автомобиле, вам потребуется выполнить несколько дополнительных действий.

Отключить все источники питания

Первое, что вам нужно сделать, это отключить все источники питания в машине. Включает в себя зажигание, любые фары и радио. Наконец, извлеките аккумулятор. С помощью гаечного ключа ослабьте болты, удерживающие батарею на месте, затем осторожно извлеките ее.

Причина этого в том, что вы не хотите, чтобы какие-либо источники питания проходили через провод, пока вы его тестируете. Если по проводу проходит какое-либо напряжение, это может вызвать внезапный скачок напряжения при подключении мультиметра, что может привести к повреждению как мультиметра, так и провода.

Получить защитное снаряжение

Сейчас самое время надеть защитное снаряжение. Поскольку вы будете работать с электрическими компонентами, всегда лучше перестраховаться и надеть перчатки и защитные очки.

Визуальный осмотр проводов

После отключения источников питания и надевания защитного снаряжения, , вы можете приступить к визуальному осмотру проводов. Ищите любые признаки повреждения, такие как потертости или оголенные участки. Это может свидетельствовать об обрыве провода. Используйте переносное зеркало, чтобы лучше видеть провода в труднодоступных местах.

Если вы обнаружите какие-либо поврежденные участки, присмотритесь и обратите больше внимания на изоляцию. Это позволит вам лучше рассмотреть провод, чтобы увидеть, действительно ли он сломан. Если это так, вам нужно соединить новый отрезок провода.

Можно ли паять титан?

Если провод не выглядит поврежденным, то можно переходить к его проверке мультиметром.

Щуп провода

Затем вы должны перевести мультиметр в режим Ом и прикоснуться красным щупом к оголенному концу провода. Затем прикоснитесь черным щупом к любой части провода без изоляции. Если мультиметр дает показание, отличное от 0, значит, связи между двумя точками нет.

Если показания показывают 0, то оба конца провода подключены и проверка завершена!

Если ваш провод оборван, вы вообще не получите никаких показаний. В этом случае вам нужно будет либо вкрутить новый отрезок провода, либо заменить весь провод. [1], [3], [4]

Проверка неисправных проводов с помощью мультиметра

Конечно, отслеживание проводится не только для того, чтобы определить, принадлежат ли два конца провода друг другу. Иногда вам нужно проверить провод, чтобы убедиться, что он плохой. Это также легко сделать с помощью мультиметра.

Отключите провод от любого электричества

Первое, что вам нужно сделать, это убедиться, что провод, который вы тестируете, не находится под напряжением. Это означает, что его нельзя подключать ни к какому источнику питания. После того, как вы убедились, что с проводом безопасно работать, вы можете перейти к следующему шагу.

Если вы не уверены в том, находится ли провод под напряжением, будьте осторожны и предположите, что это так. Это означает особую осторожность при отключении его от любых источников питания, а также полное избегание контакта с проводом.

Установите мультиметр в режим непрерывности

Следующим шагом является установка мультиметра в режим непрерывности. Этот режим позволит вам проверить, может ли провод проводить электричество.

Разместите щупы

Теперь, когда ваш мультиметр находится в режиме проверки целостности цепи, вы можете приступить к проверке провода. Для этого вам нужно расположить щупы на обоих концах провода.

Важно отметить, что нельзя касаться щупов голыми руками. Это не только приведет к ложным показаниям мультиметра, но и может быть опасным.

Проверка показаний

После того, как датчики установлены, можно приступить к измерению. Если мультиметр издает звуковой сигнал, это указывает на то, что провод способен проводить электричество и, следовательно, не поврежден. Показание также должно быть «0». Однако если звука нет, это означает, что провод действительно оборван и его нужно будет заменить.

Конечно, отследить провод с помощью мультиметра не всегда так просто, как выполнить следующие шаги. Иногда вам может понадобиться использовать другие методы, чтобы определить местонахождение конца провода или проверить наличие обрывов в середине провода. Однако описанные здесь процедуры должны стать хорошей отправной точкой. [3]

Часто задаваемые вопросы

Есть ли способ отследить электрические провода?

Отследить электрические провода может быть сложно, особенно если они спрятаны за стенами или закопаны под землю. Однако можно отследить провода с помощью мультиметра.

Все, что вам нужно сделать, это удлинить концы проводов, установить мультиметр на «сопротивление» и прикоснуться одним из щупов мультиметра к каждому концу провода. Если мультиметр показывает «0», значит, вы нашли провод под напряжением. Если мультиметр показывает «бесконечность», значит, вы не нашли провод под напряжением.

Если вы отслеживаете несколько проводов, полезно пометить каждый из них, чтобы вы могли отслеживать, какой из них какой. После того, как вы нашли провод под напряжением, проследите его до источника, чтобы определить, откуда он исходит.

Как отследить провод, на который не подается питание?

Если вы пытаетесь найти обрыв в обесточенном проводе, процесс немного сложнее. Вам нужно будет использовать электронный искатель шипов, чтобы найти разрыв. Как только вы нашли обрыв, вы можете использовать мультиметр, чтобы проверить целостность провода.

Как отследить отдельный провод?

Существует несколько различных способов трассировки одного провода. Наиболее распространенным способом является использование мультиметра для проверки непрерывности. Вы также можете использовать омметр, но это не всегда так точно.

Если вы пытаетесь отследить провод, спрятанный за стенами или потолком, вам может понадобиться металлоискатель

Можно ли отследить оборванные провода с помощью мультиметра?

Если по проводу не течет ток, вы не сможете отследить его с помощью мультиметра. Однако вы можете использовать другие методы, такие как отслеживание провода по его цвету или использование инфракрасной камеры.

Как отследить длинный провод?

Если вам нужно проследить длинный провод, лучше всего это сделать с помощью мультиметра. Вы можете использовать мультиметр для измерения сопротивления провода. При обрыве провода вы увидите изменение сопротивления.

Чтобы проследить длинный провод, сначала подключите один вывод мультиметра к одному концу провода. Затем прикоснитесь другим щупом мультиметра к разным точкам по длине провода. При обнаружении обрыва провода вы увидите изменение сопротивления на мультиметре.

Важно отметить, что этот метод можно использовать только для поиска обрывов проводов, которые не находятся под напряжением. Если вы пытаетесь найти обрыв провода под напряжением, вам нужно использовать другой метод.

Полезное видео: Как найти провода в стене | Проверка целостности цепи мультиметром

Заключение

Существует множество причин, по которым вам может понадобиться трассировка провода. Может быть, вы пытаетесь найти короткое замыкание или вам просто интересно, куда идет определенный провод. Независимо от ваших причин, мы надеемся, что это руководство предоставило вам информацию, необходимую для успешного отслеживания провода с помощью мультиметра!

Как видите, отследить провод мультиметром не так сложно, как может показаться. Следуя советам и рекомендациям, приведенным в этом руководстве, вы сможете легко найти обрыв провода. Тем не менее, если у вас все еще есть проблемы, не стесняйтесь обращаться за помощью к профессионалам. Мы рассмотрели процедуры отслеживания проводов в вашем автомобиле, а также дома, чтобы вы могли быть готовы к любой ситуации!

Теперь, когда вы знаете, как использовать мультиметр для отслеживания проводов, вы можете легко найти обрывы проводов или определить, какие провода подключены к каким цепям.
