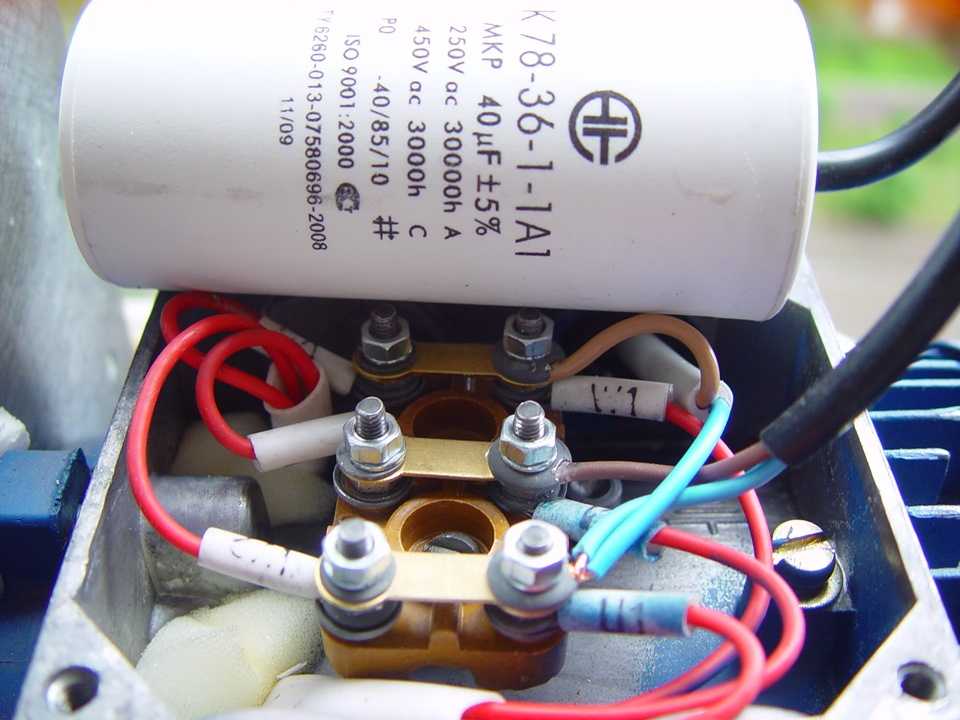

При выполнении ремонта или модернизации электронного устройства часто требуется замена электролитического конденсатора вышедшего из строя. Однако аналога со стопроцентным совпадением может не оказаться в наличие, но имеются другие накопители, имеющие некоторые отличия от оригинала. В этой статье мы рассмотрим, на какие параметры следует ориентироваться, чтобы правильно выполнить замену электролитического конденсатора для любой случая, при этом не нарушить режим работы электронного устройства.
Электролитический конденсатор характеризуется тремя основными параметрами: ориентируясь на которые, достаточно просто правильно подобрать замену.
К этим параметрам относятся допустимое напряжение, емкость и температура. Однако, прежде чем перейти к рассмотрению указанных параметров, следует не забывать, что данный накопитель энергии является полярным, поэтому необходимо соблюдать полярность. Положительный вывод паяем к плюсу, а отрицательный – к минусу. Чтобы не спутать выводы вдоль всего корпуса со стороны отрицательного вывода наносится знак минус «-», более подробно о маркировке написано здесь.
Чаще всего ремонт блока питания любого электронного устройства заключается в замене вздутого или высохшего электролитического конденсатора. При такой неисправности достаточно выпаять вышедший из строя конденсатор и заменить его новым. Однако довольно редко имеется в наличие аналогичный электролитический конденсатор, но во многих случаях его можно заменить другим, имеющим несколько отличительные параметры.
В первую очередь следует ориентироваться на напряжение. При отсутствии подходящего номинала подойдет конденсатор с большим напряжением.
Получить требуемое напряжение можно путем последовательного соединения нескольких накопителей, о чем более подробно с примерами расчетов рассказано здесь.
Следующий параметр – емкость. Как правило, в преобладающем большинстве случаев, электролитические конденсаторы, особенно большой емкости, применяются для сглаживания пульсаций выпрямленного напряжения: чем большая емкость, тем лучше сглаживаются пульсации. Поэтому, в случае отсутствия накопителя такой же емкости, его можно заменить аналогом большей емкости.
Если отсутствуют электролитические конденсаторы нужной емкости и достаточно места на печатной плате устройства, то вместо одного накопителя можно впаять несколько параллельно соединенных. При этом емкости их будут складываться, о чем подробно с примерами расчетов рассказано здесь.
Можно ставить конденсатор большего напряжения — Dudom
Информация обновлена:
14 апреля 2020
Время на чтение:
2 минуты
29
Содержание
- Очередь просмотра
- Очередь
- Хотите сохраните это видео?
- Пожаловаться на видео?
- Понравилось?
- Не понравилось?
- Очередь просмотра
- Очередь
- Хотите сохраните это видео?
- Пожаловаться на видео?
- Понравилось?
- Не понравилось?
Очередь просмотра
Очередь
- Удалить все
- Отключить
Хотите сохраните это видео?
- Пожаловаться
Пожаловаться на видео?
Выполните вход, чтобы сообщить о неприемлемом контенте.
Понравилось?
Не понравилось?
Для многих это видео будет не информативным и это Вы можете понять по его названию, по этому просьба (на зло) не травить дизлайками. Думаете я хотел это видео делать? Пришлось. Разжевываю принципы подбора электролитических конденсаторов, как, что и почему в сотый раз, специально для тех кто в танке.
Если видео тебе помогло, то:
Универсальная карта:
5168 7556 2773 4482
Задригун Владимир Валентинович
Очередь просмотра
Очередь
- Удалить все
- Отключить
Хотите сохраните это видео?
- Пожаловаться
Пожаловаться на видео?
Выполните вход, чтобы сообщить о неприемлемом контенте.
Понравилось?
Не понравилось?
Для многих это видео будет не информативным и это Вы можете понять по его названию, по этому просьба (на зло) не травить дизлайками. Думаете я хотел это видео делать? Пришлось. Разжевываю принципы подбора электролитических конденсаторов, как, что и почему в сотый раз, специально для тех кто в танке.
Если видео тебе помогло, то:
Помощь каналу/
Универсальная карта:
5168 7556 2773 4482
Задригун Владимир Валентинович
Я не буду уподобляться авторам таких постов (что-то последнее время на хабре стало модно писать о том как перепаять конденсатор) и не стану писать топик о том, как я, перепаяв пару конденсаторов и запаяв пару контактов оживил компьютерный БП.
В общем, было в БП 2 вздувшихся конденсатора 10В x 1000мкФ. Под рукой не оказалось таких же и я впаял на их место 16В x 1000мкФ и 25В x 1000мкФ (уж что было, то и впаял). Здравый смысл подсказывает, что ничего страшного не случится и всё будет работать хорошо, однако информация в интернете по этому поводу разнится. Хотелось бы спросить у опытных и умных хабрапользователей, чем чревата такая замена?
И еще вопрос. Блок питания заработал и чувствует себя хорошо, но выходные напряжения немного высоковаты (12.28 и 5.13), но стабильны — просадок и скачков не наблюдается. Нагрузка — мат. плата miniITX и жесткий диск.
Насколько это опасно для комплектующих?
Помогла статья? Поставьте оценку
0 / 5. 0
Могу ли я использовать более высокое номинальное напряжение при замене конденсаторов?
Задавать вопрос
спросил
Изменено 3 года, 8 месяцев назад
Просмотрено 81к раз
\$\начало группы\$
Я хочу заменить два конденсатора в ЖК-телевизоре. Телевизор начал гудеть на темных цветах и т.д.
Теперь он начал трещать и очень агрессивно жужжать, поэтому я открыл его и обнаружил две выпуклые крышки. На данный момент я отключил два внутренних динамика, что убило шум, но мне нужно как можно скорее заменить колпачки.
У меня такой вопрос: когда дело доходит до замены конденсаторов, вы можете использовать конденсатор с более высоким номинальным напряжением, но при этом должны придерживаться того же номинала в фараде?
Плохие конденсаторы на 6,3 В, 4700 мкФ, и я думал заменить их на 16 В, 4700 мкФ, но получить лучшее качество с номиналом 105 °C, так как другие рассчитаны на 85 °C.
Просто хотел перепроверить, пока не испортил телевизор.
- конденсатор
\$\конечная группа\$
1
\$\начало группы\$
Плохие конденсаторы на 6,3 В, 4700 мкФ, и я думал заменить их на 16 В, 4700 мкФ
Да, можно без проблем подобрать большее напряжение.
, но получить лучшее качество с рейтингом 105 ° C, поскольку другие имеют рейтинг 85 ° C.
Опять же, да, 105°C прослужит дольше.
ОДНАКО:
Эти колпачки скорее всего на выходе импульсного блока питания (проверьте). В этом случае вам придется использовать модели с низким ESR (или низким Z), рассчитанные на это использование.
Рассмотрите, например, Panasonic FC-FM-FR, Rubycon ZL, но не используйте колпачки «общего назначения» в положении с низким Z.
Также убедитесь, что конденсаторы вставлены в отверстия. Не соединяйте их проводами или подобными вещами, так как дополнительная индуктивность может увеличить ВЧ пульсации от вашего импульсного источника питания.
\$\конечная группа\$
8
\$\начало группы\$
Верно. Номинальное напряжение — это только верхний предел, который никогда не должен превышаться в функциональной цепи. Замена конденсатора конденсатором с более высоким номинальным напряжением всегда безопасна.
Единственная проблема заключается в том, что конденсатор, рассчитанный на более высокое напряжение, часто физически больше , при прочих равных условиях.
Убедитесь, что они действительно помещаются в одном и том же пространстве.
Иногда безопасно использовать конденсаторы большей емкости (Фарады). Это не то, с чем вам следует экспериментировать, если вы не знаете назначение конденсаторов в вашей схеме.
\$\конечная группа\$
0
Высоковольтный конденсатор в низковольтной системе
спросил
Изменено 6 месяцев назад
Просмотрено 136 тысяч раз
\$\начало группы\$
Быстрый вопрос: опасно ли использование конденсатора, рассчитанного на высокое напряжение (скажем, 35 В) в системе, которая, скажем, обеспечивает 5 В (например, для светодиодов или что у вас есть)?
Так как он может накапливать до 35 В, будет ли он как-то накапливать кучу и тут же отдавать ее, нанося ущерб системе, или можно использовать конденсатор с более высоким номиналом, чем подаваемое напряжение?
- конденсатор
- напряжение
\$\конечная группа\$
2
\$\начало группы\$
Хотя это и не идеальная аналогия, подумайте о напряжении на конденсаторе, похожем на литр емкости бака.
Он будет держать «35 В», но вам не нужно заполнять его полностью. Но, как сказал @JustJeff, было бы разумно убедиться, что контейнер может вместить больше, чем необходимо, чтобы предотвратить разлив (а в случае электролитического конденсатора электролит может расширяться и буквально «вытекать»).
Обратите внимание, что лучшей аналогией емкости будет единица фарад, так как это мера зарядной емкости конденсатора, так что не путайте это с напряжением, которое является потенциалом для совершения работы.
\$\конечная группа\$
3
\$\начало группы\$
Нет, цоколь с более высоким номиналом не будет каким-то образом накапливать большее напряжение, чем имеется в цепи. На самом деле вам нужен колпачок с немного более высоким номинальным напряжением, чем самое высокое напряжение, которое вы ожидаете от него. На самом деле, если вы приложите к крышке большее напряжение, чем она рассчитана, она может катастрофически выйти из строя, т.
е. лопнуть или взорваться.
\$\конечная группа\$
4
\$\начало группы\$
Если высоковольтный электролит используется при низком напряжении, фактическая емкость может быть намного ниже заявленного значения.
\$\конечная группа\$
5
\$\начало группы\$
Номинальное напряжение конденсатора является мерой прочности его изоляции. Цоколь на 35 В может выдержать приложенное к нему напряжение не менее 35 В (более высокое напряжение может привести к таким проблемам, как короткое замыкание через конденсатор и выгорание). Это не имеет ничего общего с тем, какое напряжение будет сохранять конденсатор; он не может хранить ничего выше того, что вводится в него. Номинальное напряжение описывает, насколько высок его барьер; электричество не пройдет через него, пока оно не станет таким высоким.
\$\конечная группа\$
\$\начало группы\$
У меня есть лестница с 35 ступенями. Я стою на пятой ступеньке. Что, если я упаду? Это опасно? Падение с 35 ступенек может причинить боль!
\$\конечная группа\$
5
\$\начало группы\$
Все остальные хорошо объяснили, аналогия с «баком для воды под давлением» очень хороша.
Просто добавить;
Если вы посмотрите (в Википедии и т. д.) на то, как устроены конденсаторы, и на факторы, определяющие емкость и допуск по напряжению, это может помочь объяснить, почему существуют разные номиналы и почему использование конденсатора на 1000 В в вашей 5-вольтовой цепи может быть неэффективным. такая же плохая идея, как использование 3v.
Эмпирическое правило: всегда добавляйте бит/округляйте до следующего предпочтительного значения для «безопасных» характеристик, таких как напряжение конденсатора, допустимая нагрузка по току, рассеиваемая мощность компонентов и т.
д.Имейте в виду, что ваша цепь 5v не является идеальной 5v, могут быть всплески, падения, всплески и т.д., и питание чем-то от 5v не гарантирует, что какая-либо часть цепи не превысит 5v из-за колебаний или что-то еще.
д.Обычно мы указываем ~2x рабочее напряжение (таким образом, цепь 12 В будет иметь конденсаторы 24 В, и обычно доступное номинальное значение составляет 25 В, поэтому мы используем его), чем ближе вы подходите к рабочему напряжению, тем тяжелее работает устройство и будет менее надежным.
\$\конечная группа\$
\$\начало группы\$
Да, напряжение соответствует максимальному номиналу конденсатора, но конденсатор предназначен для хранения электронов, измеряемых в фарадах или микрофарадах.
Если вы забудете о техническом жаргоне, думайте об этом как о батарее. Не совсем то же самое, но если у вас есть 24-вольтовая батарея, питающая цепь с отсечкой 19 вольт, и вы заряжаете ее только до 12 вольт, у вас будет намного меньше электронов для питания вашей цепи, чем необходимо, и есть вероятность, что схема не будет работать.
Конденсатор емкостью 25 мкФ, рассчитанный на 16 вольт, будет иметь емкость 25 мкФ при напряжении, близком к 16 В, но если вы замените его конденсатором 25 мкФ. рассчитанный на 35 вольт, у вас не будет емкости 25 \$\mu\$F, если вы примените только 16 вольт.
Эти конденсаторы выполняют множество функций в цепях. Одной из основных функций является подача электронов в цепь, когда нормальное питание штепсельной вилки упало ниже необходимого, например, при переменном токе. По мере того, как напряжение и ток меняются местами 60 раз в секунду, уровень снижается от пикового значения примерно 170 вольт до нуля вольт и далее до -170 вольт, а затем повторяется. Конденсаторы фильтруют это падение, подавая соответствующее напряжение, чтобы поддерживать плавность цепи. Когда напряжение снова возрастает, оно перезаряжает конденсатор.
Протекающий конденсатор имеет эффект большого номинального конденсатора, который протекает и препятствует правильной работе схемы. В большинстве случаев вы можете переоценить конденсатор и избежать неприятностей.
Если вы удвоите значение напряжения конденсатора, но сохраните низкое напряжение питания, вы также можете удвоить значение Фарада. Пример: 25 \$\mu\$F при 16 вольтах, чтобы стать 50 \$\mu\$F при 35 вольтах при питании 16 вольт.
\$\конечная группа\$
3
\$\начало группы\$
Основная конструкция конденсатора представляет собой две пластины с выводами, разделенными изоляционным материалом…
Однако электролитический конденсатор представляет собой нечто большее. Если вы откроете электролитический конденсатор, вы обнаружите две длинные полоски алюминия с покрытием, разделенные бумагой, свернутые в цилиндрическую форму. Цилиндр пропитан электролитом и упакован в алюминиевую банку.
Самое важное, на что следует обратить внимание, это то, что реальная изоляция между полосками — это не бумага. Пористая бумага предназначена только для того, чтобы полоски не соприкасались друг с другом напрямую.
Настоящей изоляцией является химический слой, который образуется на алюминиевых пластинах, когда конденсатор подключен к источнику постоянного тока с соблюдением полярности. При подключении с неправильной полярностью образуется проводящий слой, вызывающий непрерывный ток. Температура быстро повышается, потому что сопротивление постоянному току образующегося проводящего слоя не очень низкое, что приводит к омическим потерям мощности.
Итак, отвечая на вопрос, оптимальное количество химического изолирующего слоя образуется, когда конденсатор работает почти при номинальном напряжении в правильной полярности. Работа высоковольтного конденсатора при более низком постоянном напряжении приводит к тому, что через конденсатор протекает небольшой непрерывный ток, что приводит к тому, что конденсатор не ведет себя идеально как конденсатор.
\$\конечная группа\$
\$\начало группы\$
Номинальное напряжение конденсатора — это точка, при которой диэлектрик и изоляция между двумя пластинами начинают разрушаться и выходят из строя.
