На какой высоте устанавливаются розетки и выключатели: на каком расстоянии и как правильно должны устанавливаться штепсельные или европейские розетки, минимальная высота для размещения

Установка розеток по «советскому стандарту»

В СССР розетки размещались на высоте около 90 см над уровнем пола, что соответствовало тогдашнему стандарту. Этот способ может конкурировать с так называемым «евростандартом», поскольку имеет много плюсов:

• Маленькие дети не могут получить доступ к розетке, ведь она находится на достаточно большой высоте;
• Данное расположение очень удобно, когда есть необходимость в розетке для кондиционера или любых других приборах, не требующих постоянного включения в сеть;
• Взрослому человеку не нужно нагибаться, чтобы включить электроприбор в розетку.

Высота розеток по «евростандарту»

Этот способ набирает всё большую популярность в постсоветском пространстве. Розетки размещаются на высоте 30 см от пола, что также имеет некоторые положительные стороны:

• Благодаря довольно низкому расположению розетки провода не мешают свободному передвижению по помещению;
• Внешний вид комнаты не портиться «висящими» везде проводами от электроприборов.

Правила устройства электроустановок (ПУЭ)

ПУЭ регламентирует размещение розеток следующим образом:

• Можно установить розетки в ванной комнате квартиры или гостиничного номера, но только вместе с устройством защитного отключения (УЗО) или разделительным трансформатором;
• Розетка не должна быть размещена ближе чем 0,6 м до двери душевой;
• Каждая группа розеток, которая находится в квартире, должна иметь УЗО;
• Запрещается устанавливать электрооборудование ближе чем 0,5 м к газовой установке;
• Запрещается размещать в банях и саунах.

Требования СП и ГОСТ

Правильное размещение розетки вытекает из следования этим правилам:

• Одна розетка устанавливается на каждые 4 м периметра жилой комнаты;
• Владелец частного или однокомнатного дома сам определяет, сколько розеток необходимо установить;
• Одна розетка размещается на каждые 10 кв. м площади коридора (выключатели лучше установить на обоих концах коридора).

Рекомендации для кухни

Нет чётких правил, на какой высоте должны устанавливаться розетки на кухне. Но существует некий стандарт, который сформировался на основе стандартизированных размеров мебели для кухни. По этому стандарту розетки размещаются на трёх уровнях.

Первый уровень. Стандартная высота размещения на кухне – 10-15 см от пола. Отлично подходит для различных электроприборов, таких как: посудомойка, холодильник, электроплита и прочее.

Второй уровень. Следующими идут розетки для переносных электроприборов: чайника, микроволновой печи, блендера и т. д. Для них нужна высота от 110 до 130 см.

Третий уровень. Характеризуется размещением розеток на высоте 200-250 см. Для лёгкого доступа к ним может потребоваться табуретка.

Рекомендации для ванной

Ванная – место, практически перманентно с повышенной влажностью. Поэтому для максимальной безопасности необходимо устанавливать электророзетку вместе с брызгозащитной крышкой. Минимальная высота для розетки – 15 см, чтобы вода не попала внутрь. При установке необходимо руководствоваться всеми мерами безопасности и здравым смыслом.

Для удобства использования различных приборов можно использовать такие параметры высоты розетки:

• Для фена, бритвы и прочих мелких электроприборов рекомендуется устанавливать розетку на высоте 1,1 м;
• Стиральная машина – 1 м;
• Водонагреватель – 1,8 м.

Рекомендации для спальни

В спальне розетки устанавливаются с двух сторон недалеко от двуспальной кровати, чтобы подключать электроприборы в сеть не вставая. Также рекомендуется рядом разместить выключатели.

На высоте 30 см устанавливается розетка для пылесоса, шнур от которого должен иметь возможность свободно тянуться в любую сторону. Возле стола располагаются розетки для компьютера или другой техники.

В условиях других комнат

Здесь всё зависит от фантазии хозяина. Количество розеток рассчитывается так, чтобы хватило на всю технику, которая будет в данной комнате. Но лучше использовать несколько уровней: первый и второй, дабы обеспечить удобное использование всех электроприборов.

Электророзетки устанавливаются на высоте 0,15-0,2 м над поверхностью стола и 0,3 м над полом. Прочие параметры размещения зависят от вашего удобства.

Собственный стандарт

Если появилась идея, как можно необычно установить розетку, лучше сначала посмотреть фото такого расположение розетки в интернете. Это убережёт от возможных проблем.

Устанавливать розетки у себя дома можно на своё усмотрение, но следуя описанным выше правилам. Поэтому не обязательно принимать какой-либо из стандартов. Можно размещать розетки исходя из собственного удобства использования.

Необходимо выбирать такое размещение, которое позволит использовать различные электроприборы без каких-либо проблем. Например, наиболее удобное размещение прикроватных розеток – 70 см. На такой высоте довольно комфортно использовать гаджет, который подключен к сети.

Розетки для телевизора лучше разместить ближе к полу, за самый телевизором, дабы провода не мешали передвигаться. Удобное расположение нужно для того, чтобы не использовать удлинители.

Заключение

Ключевое значение в выборе места расположения розеток имеет безопасность и комфортность. Следуя этим двум факторам можно максимально упростить свою жизнь. Не стоит этим пренебрегать. Удачи.

Фото оптимального размещения розеток по высоте

на какой высоте располагать выключатели?

Высота установки розеток и выключателей: где и как правильно расположить?

Расположение точек электропитания, высота установки розеток и выключателей – это серьёзный вопрос, требующий планирования, составления схем, подсчетов их числа для каждой комнаты.

Если к проведению установки подойти с предварительным планированием, не придется потом разматывать кабель удлинителя, спотыкаться об переноску и подключать туда все подряд, тем самым перегружая розетку или даже сеть.

Наш материал поможет вам определить оптимальное количество электротехнической арматуры и правилами ее расположения. Также мы расскажем о всех тонкостях размещения и монтажа электроточек в квартире или доме.

Планирование и монтаж выключателей и розеток

По подсчетам, каждый человек использует примерно шесть различных электроприборов за сутки. И количество постоянно растет. Появляются новые устройства и гаджеты, без которых с трудом можно представить жизнь.

Приборы наполняют наши дома, а количество розеток остается неизменным. Случаи, когда человек в панике бегает по дому или офису, в поиске свободного разъема для зарядки смартфона, все чаще и чаще происходят. А что в итоге? Приходится отключать принтер или что-либо еще.

Избежать подобных ситуаций несложно, необходимо только знать, как можно правильно расположить разъемы. Тогда пользоваться ними станет максимально комфортно.

С рекомендациями и нюансами расположения электротехнической арматуры ознакомит следующая подборка:

Галерея изображений Фото из Удобное расположение электротехнической арматуры Горизонтально ориентированный электроустановочный блок Необходимость в удалении от вероятного попадания воды Пределы расположения относительно газопровода Блок розеток с выключателем возле письменного стола Выключатели с управлением при помощи шнурка Напольный выключатель у входной двери в квартиру Настольный переносной выключатель

Чтобы избежать косметического ремонта при установке/переносе рубильников и розеток нужно обязательно выделить время на планирование. Например, при заказе проекта у дизайнера интерьеров, в приложении обязательно указывается точное число разъемов сети и рубильников, а также их расположение.

Поскольку разработчик интерьера может не знать, что вы предпочитаете трудиться за ноутбуком на диване. Утверждение проекта – это точка, до которой принимаются все пожелания и вносятся правки в проект.

Составьте схему и предварительный дизайн, прежде чем начинать работы по штроблению стен, размещению электропроводки и монтажу выключателей и розеток

При самостоятельном планировании интерьера важно понимать предназначение помещения и его оформление. Учитывается также место расположения мебели, поскольку розетка за шкафом-купе – бесполезная вещь. А если вы любите раз в полгода переставлять всю мебель в комнате?

Выходит, что расчет количества рубильников и розеток осуществляется только после разработки дизайна.

Четких рекомендаций и строгих правил расположения электроточек нет. Есть рекомендации ПУЭ, которых желательно придерживаться, но с учетом реальной обстановки

Законы и технические нормы

Строительные нормативы, строго регламентирующие число и расположение разъемов сети и выключателей в доме, на законодательном уровне не прописаны. Но существует документ под названием «Свод правил по проектированию и строительству» или СП 31-110-2003, в котором прописаны рекомендации, где располагать рубильники и разъемы электросети.

Первые располагаются со стороны дверной ручки на высоте до 1000 мм, а вторые – в удобном месте, но на такой же высоте. Следует руководствоваться только здравым смыслом и собственным выбором.

Правила в размещении выключателей

Выключатель для главного освещения принято размещать около дверного проема на высоте 750–900 мм. Расчет высоты следует проводить на основе показателей среднего роста всех взрослых в семье. В результате, каждый с комфортом должен нажимать на кнопку рубильника не поднимая руки вверх.

Уровень 800 мм будет сравнительно для всех образцовым. Выключатель нужно расположить так, чтобы при закрытой двери, он был со стороны ручки, а не наоборот. Тогда при открытии, дверь не перекроет его. Также нельзя закрывать доступ к рубильнику различной мебелью и шкафами.

Евростандарт установки розеток и выключателей закрепился в обществе как удобный и безопасный способ расположения приборов для всей семьи. До точки без проблем можно дотянуться рукой, провести ремонт или замену без излишнего мускульного напряжения

Точки электропитания для осветительных приборов в ванной, уборной и кладовой необходимо монтировать в коридоре. Для жилых комнат, кухни, а также самого коридора – правильным будет расположение внутри самих помещений.

Электроустановочные приборы для регулировки вспомогательного или украшающего освещения монтируется в удобном месте, но с учетом дизайна.

Преимущества и недостатки советского и евро- стандартов

Устаревший “советский” метод расположения электроточек имеет такие сильные стороны:

• большее количество людей в странах СНГ считают данных вариант более удобным, соответственно, когда есть спрос, можно найти отличное предложение;
• выключатель находится практически на уровне глаз;
• можно установить под ним мебель, и она не будет загораживать выключатель;
• самый безопасный вариант для детей;
• расположение розетки позволит с комфортом подключить электроприбор, без предварительных «поклонов».

Но если устройство, подключенное в такую розетку, будет стоять всегда на одном месте, данный способ смотрится менее привлекательно. Поскольку провода, да и сама розетка будут на видном месте.

Вместе с тем, «евростандарт» – это:

• высокая эргономичность, приятное и необременительное пользование;
• регулирование приборов освещения «в слепую», а также с опущенной рукой;
• максимальная «скрытность» от всеобщего обозрения.

Но такой вариант предполагает дополнительную защиту от детей, а также для подключения приборов необходимо всегда нагибаться. Установка дополнительной мебели в любом случае перекроет вмонтированное в стену устройство.

Плюсы и минусы евростандартов в сфере расположения выключателей и розеток обозначены в галерее:

Галерея изображений Фото из Высота расположения выключателей по евростандартам Высота расположения всех видов бытовых розеток Недостатки расположения по евростандартам Советы по выбору оптимального места для электроустановки

Особенности монтажа выключателей и розеток

Поводом для долгих дискуссий является высота расположения розеток от пола. Поскольку точного определения нигде не прописано, можно воспользоваться такими понятиями как «евростандарт» или «советский стандарт». Когда в квартире планируется «евроремонт», скорее всего розетки будут размещаться на уровне 300 мм от пола, а вот выключатели – уже на 900 мм.

По «советскому стандарту» рубильник установили бы на уровне плеча – это примерно 1600 мм, а розетку тоже значительно выше – на уровне 900 мм от пола.

Каждый способ имеет свои плюсы и минусы. Коротко их рассмотрим.

Советский стандарт установки выключателей и розеток все еще занимает лидирующие позиции в обществе, поскольку данные планировки все еще востребованы на рынке

#1. Особенности размещения в коридоре

Для прихожей достаточно 1–2 розеток. Расположить их лучше в углу возле плинтуса примерно на уровне 15-20 см от пола. Это позволит подключать различные хозяйственно-бытовые приборы, например, пылесос, электросушку для обуви или зарядку для телефона.

Точки освещения и отбора электроэнергии в коридоре располагаются так, чтобы удобно было пользоваться при выходе/входе в дом, подключать нечасто применяемые приборы

Помимо этого, в коридор отлично впишутся и другие устройства.

Среди них:

• квартирный распределительный щиток с защитными автоматами;
• стабилизатор напряжения;
• электросчетчик, хотя для квартир предусмотрено отдельное место на лестничной клетке, его можно вмонтировать и в коридоре;
• выключатели для кухни, ванны и уборной;
• ответвительная коробка для ТВ-кабеля, Ethernet или стационарного телефона;

В большинстве случаев этого вполне хватает, но иногда еще предусматривают в коридоре монтаж датчика теплого пола.

#2. Расположение электроточек в ванной

Конечно же, количество количество электрических розеток в ванной будет зависеть от площади и числа приборов, но в 95% случаев – хватит 1–2 розеток. Первую желательно расположить недалеко от зеркала на уровне 1000 мм от пола. В нее будет подключаться фен и электробритва. Ко второй, к примеру, подключена стиральная машинка или нагреватель. В таком случае не меньше 600 мм от пола для машинки, и 1500 мм – для бойлера.

Нет правил, запрещающих устанавливать розетки в ванной комнате, несмотря на то, что помещение считается рискованным в плане поражения электротоком

Само собой разумеется, что крепить обе розетки рядом с водоразборным устройством строго противопоказано, поэтому должны быть отступы от ванной и раковины более 600 мм, а лучше 1000 мм. В обязательном порядке стоит побеспокоиться и о защите от влаги, установить влагозащищенную розетку.

Нельзя забывать о том, что изделия могут быть подвержены еще большей опасности. Поскольку ванная комната подвержена риску затопления, крепить изделия ниже 150 мм от пола является совершенно небезопасным. Если в розетку попадет вода, угроза для жизни просто колоссальная.

Оптимальную высоту установки розеток в ванной подбирают, исходя из удобства пользования и минимизации контактов с водой

Причинами для этого могут стать различные ситуации, от протечки крана или трубы, до поломки бытовой техники или забывчивость хозяев.

#3. Специфика установки в гостиной

Домашний кинотеатр или простой ТВ-ящик потребует отдельной розетки, а лучше двух. Первая для самого тв-приемника, а вторая для спутникового ресивера. Уровень высоты следует определять, основываясь на расположении самого телевизора. Он может стоять на тумбе, быть вмонтированным в стену или вмещаться в специальную ячейку мебельной стенки.

Кабель питания не может свисать или быть под натяжением. Он должен полностью скрываться за экраном.

Гостиную в малогабаритной квартире можно визуально разделить на две отдельные зоны: пространство у письменного стола и часть для отдыха на диване перед телевизором

На каждой стене дополнительно следует разместить по 2 розетки на уровне 150–300 мм от пола. В них можно будет подсоединить напольный светильник, вентилятор, зарядные устройства для гаджетов, игровую приставку, пылесос.

Следует побеспокоиться о возможности удобного подключения кондиционера.

Если в гостиной будет стоять персональный компьютер, потребуется позаботиться о отдельной точке электропитания и для него. А о том как подключить ее, читайте .

Розетки и выключатели рекомендовано располагать так, чтобы они по возможности были скрыты от обзора

#4. Правила расположения в кухне

Каждый год разрабатывает все более умная техника для обеспечения комфорта и временных затрат человека. Естественно, количество техники, а значит и розеток на кухне местами просто зашкаливает. В обязательном порядке нужно предусмотреть подключение вытяжки, возможно стиральной и посудомоечной машинок, электроплиты.

Но главное – это холодильник, микроволновая печь или мультиварка, иногда и то, и другое. Миксер, соковыжималка, комбайн, тостер, блендер, кофеварка и телевизор – этот список, наверное, нескончаемый.

Монтаж электрических розеток в кухонной мебели является удобным способом создать визуальную видимость отсутствия данных приборов и повысить комфорт (+)

За холодильником обычно устанавливают розетку на уровне 600–800 мм. Для вытяжки желательно увеличить высоту в три раза – 1800–2000 мм от пола.

При подключении электроплиты розетку надо смонтировать на 200–300 мм от пола. Дополнительно для него вырезается отверстие на задней стенке кухонной мебели, если она имеется.

Для мощных потребителей на кухне устанавливается отдельная розетка, независимая от общей силовой линии

Прикинув место будущей рабочей поверхности, необходимо предусмотреть разъемы и там. Желательно минимум три розетки расположить на 100–200 мм выше столешницы для подключения мелкой техники.

Телевизор на кухне чаще всего монтируют на стеновые кронштейны, соответственно, высота розетки для этого бытового прибора может быть от 1800 до 2000 мм от пола.

#5. Нюансы размещения в спальне

В этой комнате вполне достаточно четырех изделий, по две розетки с каждой стороны кровати. Они будут предназначаться для прикроватного торшера, электронных часов или дополнительных устройств, например, кондиционер, вентилятор или пылесос. Возле комода с зеркалом желательно также установить одну розетку на уровне 600–700 мм от пола для подключения фена или утюжка для волос.

Если в комнате будет стоять телевизор или PC, следует также продумать, где спрятать провода и как разместить разъемы электрической сети.

#6. Грамотное планирование силовых точек в детской

Детская комната – обычно это сочетание спальни и игрового пространства. В этой комнате также не обойтись без разъемов электросети. Желательно, чтобы их было, по крайней мере, 2–3. Возле кроватки можно поставить лампу, а остальные – для дополнительных целей.

Современные технологии позволяют делать акцент визуальной составляющей, не забывая тем временем о безопасности деток, исключая шанс попадания пальчиков внутрь

Многие специалисты предупреждают, что штепсельные разъемы надо монтировать от маленьких детей как можно выше. В этом они были правы несколько лет назад.

Современные разработки позволили оснастить изделия дополнительными защитными крышками, которые предотвращают контакт ребенка с электросетью. Такие клапаны зачастую требуют немалых усилий, чтобы получить доступ к отверстиям для вилки. Спонтанное детское любопытство будет остановлено.

#7. Тонкости монтажа в рабочем кабинете

Данная комната не сильно отличается от гостиной по расположению разъемов. Минимум 5–6 приборов потребуется для подключения PC – системный блок, экран, аудиоколонки, сканер и настольная лампа. Возле полок для книг нужно предусмотреть место для чтения.

Установка светильника и комфортного кресла должны входить в план проекта, а это еще один вспомогательный разъем. Два других прибора размещают на незанятой стене. Каждый разъем монтируется на высоте 150–300 мм от пола.

Существует два варианта подсоединения кондиционера. Напрямую через автомат или через розетку. В первом варианте не будет никаких свисающих шнуров, но обязательно надо подобрать качественный автомат, от которого будет зависеть функционирование устройства. Во втором случае розетку надо разместить на уровне 300 мм от потолка.

Расположение точек освещения

Точки управления освещением в доме делятся на три основные группы:

1. Сюда попали классические выключатели – это приборы разных видов, зачастую с одной или двумя клавишами. А вот благодаря трехклавишным выключателям, можно одновременно задействовать три разные группы осветительных установок.
2. В эту группу вошли переключатели, задействовав которые, осуществляется регулирование несколькими источниками освещения сразу из разных мест.
3. В данную группу попали такие устройства, в которых регулирующие освещением механизмы, уже встроены в инструменты освещения. Среди них настольная лампа и напольный светильник/

В квартире практически все помещения оснащены одно- или двухклавишные выключателями, что считается оправданным, а главное комфортным.

В категорию общего освещения часто попадают светильники, размещающиеся под потолком, дающие равномерный рассеянный свет

Например, для ванной комнаты дополнительным источником света может стать светильник над зеркалом. Но регулирование для такого прибора осуществляется с помощью встроенного выключателя

Для спальни существует своя, уникальная система переключателей. Она позволяет регулировать источник света одновременно из разных мест. Рассмотрим удобство на примере.

Каждое спальное место необходимо оборудовать светильником в виде ночника на столике, прикроватной тумбе, настенного бра или торшера

Каждый раз, когда надо включить или выключить свет, приходится вставать с кровати, поскольку рубильники находятся достаточно далеко от кровати. Выход очевиден. В помещении монтируется сразу три выключателя. Один на выходе из комнаты, а остальные два – по обе стороны кровати. В итоге регулировать освещение в спальне стало очень просто, а доступ к рубильникам будет под рукой.

Советы специалистов по размещению

Где и как располагать выключатели и розетки необходимо определять только на основании безопасности и, конечно же, комфорта. На сегодня не существует прописанных стандартов, в которых указывалось бы место для размещения разъемов электросети и выключателей. Особенно их количества в отдельной комнате.

Планирование – это этап подсчета числа механизмов, которыми будет пользоваться человек на постоянной основе, независимо от помещения. Плюс еще 1–2 розетки сверху для дополнительных устройств. Самые строгие требования предъявляются только к мастерам, осуществляющим монтаж приборов электросети в квартире. Такие люди должны быть специалистами с хорошим опытом.

Но если было принято решение осуществлять все работы самостоятельно, то нужно ознакомиться со всеми видами электрооборудования. Поскольку ассортимент продукции очень широк, это значит, что под каждую потребность можно найти оборудование.

Это может быть аудио розетка, позволяющая подключить акустику, музыкальный центр или разъем для стационарного телефона, а также розетка для Ethernet кабеля.

Высота установки определяет комфортные условия для проживания в доме, его безопасность, благоустройство и красоту.

Выводы и полезное видео по теме

Тонкости монтажа розеток и выключателей на кухне продемонстрированы в ролике:

Где гармонично расположить выключатели и розетки:

Подходящая высота для монтажа розеток и выключателей:

Перед тем как приступать к работе, запомните, что электричество – это не игрушки. Оно требует идеального подхода к делу. Монтаж розеток и оборудования на кухне, в ванной и коридоре желательно поручить профессиональному электрику, который владеет специализированными допусками для выполнения электромонтажных работ.

На какой высоте от пола устанавливать розетки и выключатели?

Если вы строите новый дом или делаете капитальный ремонт в квартире, обязательно столкнётесь с проблемами по электрической части. Лучше всего не переделывать существующую бытовую электросеть, а выполнять монтаж проводки заново, продумав до мелочей места расположения коммутационных аппаратов. При этом возникнут вполне естественные вопросы – какова должна быть высота розеток от пола, где устанавливаются выключатели?

Основные варианты

Не существует такого понятия, как официально принятые стандарты. Есть только рекомендации и требования, как устанавливать розетки и выключатели относительно коммуникаций (газовых, водяных, отопительных труб). В остальном главное, чтобы эксплуатация электрооборудования была комфортной и безопасной.

Будете ли вы ставить коммутационные аппараты сами или обратитесь за помощью к профессиональному электрику, имейте в виду, что существует два наиболее распространённых варианта, на какой высоте от пола можно их монтировать:

• установка розеток и выключателей по так называемому «евростандарту»;
• «советская» система монтажа.

Все эти понятия условные, на самом деле евростандартов и советских систем не существует, просто так удобнее различать и определяться, какова должны быть высота установки розеток и выключателей.

Первый вариант получил распространение сравнительно недавно, когда на постсоветском пространстве стало модным проводить ремонтные работы в домах и офисах и называть это «евроремонтом».

Никаких различий между ремонтами в Европе, Америке или России нет, они могут быть либо хорошими и качественными, либо не очень.

Но так повелось, что хороший и качественный ремонт ассоциировался с пунктуальными и аккуратными европейцами и получил приставку «евро». А тот, что не очень, отождествлялся со всем советским и заработал соответствующее название.

«Евро» вариант предполагает, что высота розетки от полов – 0,3 м, а выключателя – 0,9 м. По советским нормам выключатель монтировался на уровне плеч и головы среднего человека (1,6-1,7 м), а розетки – 0,9-1 м от полов.

Вариант размещения розеток для телевизора на видео:

Нельзя сказать, какой из этих двух вариантов предпочтительнее, здесь всё сугубо индивидуально. В «евро» варианте чтобы управлять освещением нет необходимости поднимать руку вверх для включения выключателя, он находится на комфортном уровне опущенной человеческой ладони. К тому же такой коммутационный аппарат может включать-отключать и ребёнок.

Расположение выключателя на расстоянии 1,6-1,7 м выгодно, когда под ним необходимо установить какую-то мебель (шкаф, книжную этажерку, холодильник).

«Евро» розетка, расположенная почти у самого пола представляет опасность для маленького ребёнка, который только что научился ползать и интересуется всем, что попалось на глаза. В этом случае, конечно, предпочтительнее монтировать розетки по советскому варианту на уровне 1 м от пола.

А вот что касается розеток, в которые постоянно включена какая-то техника, типа телевизора, компьютера или музыкального центра, то здесь лучше монтировать их как можно ближе к полу, чтобы провода не тянулись через всю стену и не портили внешний вид комнаты.

Общие требования и правила

У электриков существует основной нормативный документ – Правила устройства электроустановок (ПУЭ). Некоторые «специалисты» пренебрегают этим документом, но тогда и качество монтажа электропроводки ложится на их совесть.

кликните для увеличения

Правила для того и создаются, чтобы ими руководствоваться, поэтому приведём вам основные рекомендации, какое в различных помещениях необходимо расстояние от пола до розетки или выключателя:

• В помещениях подсобного или хозяйственного назначения высота монтируемых розеток от пола находится в пределах 0,8-1 м. Можно увеличить до 1,5 м, если провода будут подводиться сверху.
• Очень важно, чтобы расстояние от коммутационных аппаратов до газовых труб составляло более 0,5 м.
• В жилых и офисных комнатах высота розеток от пола должна быть такой, чтобы было комфортно подсоединять в них электроприборы. Всё зависит от того, как оформлен интерьер комнат, а также от их функционального назначения, но монтировать розетки выше, чем 1 м от полов не рекомендовано.

Можно устанавливать розетки на специальных плинтусах, сделанных из не поддерживающих горение материалов.

• Высота установки выключателей варьируется от 0,8 до 1,7 м. Рекомендовано монтировать их на стенах с той стороны, где располагаются дверные ручки. Если осветительные приборы управляются шнурами, то допускается для них ставить выключатели под потолком.

• В комнатах, где постоянно находятся дети, высота установленных розеток и выключателей регламентирована цифрой не меньше 1,8 м от уровня полов. Очень важное условие: все розетки в детских учреждениях должны иметь автоматическую защиту, которая после вытягивания вилки закроет гнездо.
• Запрещён монтаж розеток в ванных и душевых комнатах бань, в саунах и прачечных. Разрешается их установка только в квартирных ванных комнатах и в гостиничных номерах. Но они должны иметь защиту УЗО (устройство защитного отключения), а также располагаться в зоне 3 (ниже будет рассмотрено деление ванных комнат на зоны). Розетки в ванных комнатах надо устанавливать не ближе 0,6 м к дверям душевой кабинки.

В последнее время получил широкое применение монтаж напольных моделей розеток, питание к ним подводится в специальных плинтусах (кабель-каналах). Они очень хороши в плане дизайна (их практически не видно), но необходимо соблюдать осторожность во время влажной уборки помещений, чтобы в них не попадала вода.

Есть в наших жилых домах комнаты, которые заслуживают отдельного разговора по поводу установки в них розеток. Это – кухня, напичканная огромным множеством различной бытовой техники, и ванная, представляющая собой опасное помещение ввиду сырости, повышенной важности. Об этих помещениях поговорим чуть подробнее.

Кухня

Главное условие для установленного на кухне элемента электросети – он не должен быть ближе, чем 0,6 м к водопроводным трубам и мойке. То же самое касается газовых труб и плит, необходимо выдерживать расстояние между ними и розетками (выключателями) не менее 0,5 м.

Про дизайн розеток на кухне на видео:

Вообще, с электрической кухонной разводкой дело обстоит наиболее сложно. Во-первых, здесь расположено много коммуникаций – отопление, водопровод, канализация, газ. Во-вторых, бытовых приборов, требующих отдельного электропитания в кухне гораздо больше, чем в каких-либо других помещениях (стиральная машинка, водонагреватель, варочная панель, электрический духовой шкаф). При этом нужно смонтировать розетки таким образом, чтобы к ним всегда был открытый доступ.

В кухнях установку этих коммутационных аппаратов лучше выполнить на трёх уровнях от пола:

• Первый уровень (или нижний) – 0,15-0,20 м. На данном уровне монтируют розетки для электрических приборов, требующих постоянного либо продолжительного подключения к сети (стиральная машина, посудомойка, холодильник, электрическая плита, измельчитель отходов).
• Второй уровень (или средний) – 1,0-1,2 м. На этой высоте делают выключатели для осветительных элементов и розетки для бытовой кухонной техники (микроволновая печь, тестер, блендер, комбайн, электрочайник, хлебопечь, кофемашина, мультиварка и т. п.). Более точное расстояние выберите сами в зависимости от конфигурации мебели на кухне.

Чтобы штепсельные вилки бытовых приборов было удобно включать, располагайте розетки немного выше столешницы.

• Третий уровень (или верхний) – 2,0-2,5 м. В розетки, расположенные на такой высоте подключают вытяжной вентилятор, дополнительное освещение рабочих зон, телевизор. Ни сами коммутационные аппараты, ни шнуры, идущие к ним, кухонного интерьера не испортят, потому что их почти не видно за мебелью (навесными шкафчиками).

Допускается размещать розетки под столешницей или внутри кухонных шкафов. Для этого в стенках мебели необходимо проделать специальные отверстия. Это поможет сэкономить немного места, не нарушая при этом общего вида.

Минимальное расстояние от пола до розетки должно быть не меньше 0,1 м, иначе во время влажной уборки (мытья полов) в неё возможно попадание воды.

Ванная

Эта комната условно делится на несколько зон:

• Зона 0 (внутренняя часть самой ванны либо поддон душевой кабинки).
• Зона 1 (внешняя вертикальная поверхность ванной).
• Зона 2 (это, по сути, зона 1, увеличенная на 0,6 м).
• Зона 3 (вся остальная часть ванной комнаты).

Розетки можно устанавливать только в зоне 3. Даже если вам очень сильно захочется смонтировать их вблизи зеркала, чтобы было удобно пользоваться феном, электробритвой либо машинкой для стрижки волос, делать этого категорически нельзя (если зеркало находится не в зоне 3). К тому же розетки должны быть со степенью защиты IP44, ввиду того, что в ванной постоянно повышена влажность.

Уровень от полов, на котором рекомендовано ставить в ванных комнатах розетки, также может иметь три позиции:

1. Розетку для подключения стиральной машинки можно установить на уровне от 0,3 до 1,0 м.
2. Дополнительно, чтобы подключать мелкие бытовые электроприборы, устанавливают розетки на высоте 1,1-1,2 м.
3. Для подключения бойлера коммутационный аппарат лучше монтировать на высоте 1,7-1,8 м.

В ванных комнатах ставить розетки ниже, чем 0,15 м от пола запрещается. Это связано со знакомой ситуацией, когда забыли закрутить водопроводный кран или сломалась бытовая техника, в результате чего случился потоп.

Попадание воды в коммутационные аппараты недопустимо!

Наглядно про расположение розеток и выключателей на видео:

Выключатели, как правило, размещают за пределами ванных комнат.

Как видите, в размещении розеток строгих правил не существуют. Есть лишь полезные советы, рекомендации и отдельные требования. Учтите их обязательно, когда будете планировать места установки коммутационных аппаратов.

Высота выключателя от пола

Начиная ремонт, приходится учитывать множество нюансов. Один из самых сложных пунктов в благоустройстве квартиры или дома – электричество. Даже в кажущейся такой простой установке выключателя освещения кроются подводные камни. Помимо его формы и функционала, придётся определиться, на какой высоте от пола выключатель будет располагаться.

На выбор влияет не только фактор удобства при эксплуатации, но и безопасность жильцов. Поэтому необходимо подробно разобраться, как определить место установки выключателя и существуют ли какие-то нормативные документы, регламентирующие это.

На какой высоте установить выключатель от пола

В собственном доме вы сможете найти выключатель даже с закрытыми глазами, а вот в гостях, если замечали, нередко теряетесь, даже если он находится на видном месте. И не всегда его расположение вам кажется удобным. Это происходит, потому что мы настолько часто пользуемся дома освещением, что производим включение и отключение уже на автомате, а попадая в непривычное помещение, приходится задумываться.

Именно поэтому стоит с особой тщательностью подойти к вопросу выбора высоты и расположения выключателя.

Нет каких-либо правил, регламентирующих количество розеток и выключателей, устанавливаемых в квартирах и жилых домах, во всех документах даются лишь общие рекомендации. Эту цифру определяет каждый собственник в зависимости от количества и расположения электроприборов.

Зато существующие нормативные документы строго регулируют места, запрещённые для установки розеток и выключателей. На это следует обращать особое внимание, так как данные правила повлияют на высоту монтажа.

Советский стандарт установки выключателей

Если зайти в несколько разных квартир старых годов постройки, то можно заметить, что, в основном, все выключатели освещения находятся на одном уровне. По советским стандартам данные устройства располагались на высоте 1,6 – 1,7 метра от пола. Такая установка привычна и в настоящее время.

Это происходит, потому что стандартная высота выключателя от пола настолько запоминается на интуитивном уровне, что даже при ремонте люди не меняют их местоположение, чтобы заново не привыкать.

Высота выключателя от пола по евростандарту

Приставка «евро-» всегда у нас ассоциируется с чем то новым, более надёжным и качественным. «евростандарт» и «евроремонт» — это современные технологии и материалы в строительстве, более комфортные планировки и расположение всех коммуникаций, в том числе розеток и выключателей освещения. По таким стандартам теперь выполняются все новостройки.

Согласно евростандарту было рассчитано оптимальное расположение выключателей для всех членов семьи. Не слишком высоко для детей и не слишком низко для взрослых. Высота выключателя от пола по евростандарту составляет 0,8 — 0,9 метра. Этот уровень выбран не случайно. Это примерная высота, до которой достаёт опущенная вниз рука взрослого человека.

При этом ребёнок тоже сможет дотянуться до данного уровня. В СП 31–110–2003 пункт 15.34, 15.36 об этом сказано следующее.

Как советский так и евростандарт не являются беспрекословным указанием. Вы можете выбирать высоту установки оборудования в доме в зависимости от вашего удобства и расположения мебели и электроприборов. В комнате, предназначенной для сна удобнее устанавливать выключатели возле спального места на том уровне, до которого можно будет дотянуться из положения лёжа. Это примерно 60 – 70 сантиметров от пола.

В рабочей зоне, помимо основного, предусматривается дополнительное освещение. Это различные настольные или настенные лампы. Их выключатели удобнее располагать на расстоянии 10 – 20 сантиметров от высоты стола. Так можно будет регулировать освещение, не отрываясь от занятий.

Расположение розеток и выключателей необходимо обдумывать заранее до выполнения отделочных работ. После их завершения перенести или добавить дополнительные будет практически невозможно без порчи нового ремонта. Обязательно необходимо учитывать расположение мебели в помещениях и электроприборов на них.

В каком месте расположить выключатель

Расположение выключателя зависит от назначения помещения. В любом случае для основного освещения он устанавливается сразу возле входной двери со стороны ручки. Не стоит размещать выключатель за открытой дверью, так как это затруднит его эксплуатацию и приведет к случайным нажатиям.

Также он не должен частично или полностью закрываться мебелью и предметами интерьера. Высота установки выключателя должна быть удобной для всех членов семьи, как для взрослых, так и для детей. Чтобы было удобно нажимать на клавишу, учитывайте среднюю высоту опущенной вниз руки для всех взрослых членов семьи.

Где лучше установить выключатель для ванной комнаты (санузла): у входа в помещение или внутри? В таких помещениях как ванная комната, туалеты, сауны, кладовая выключатели освещения следует устанавливать снаружи, то есть перед входом. Почему снаружи, а не внутри?

Обычно когда человек заходит в ванную или туалет что он в первую очередь делает? Правильно – закрывает дверь (возможно даже на замок). А представьте теперь, что вы закрылись и вокруг темно, где искать этот выключатель? Поэтому для удобства управлять освещением в таких помещениях лучше снаружи: зашел — свет уже горит вокруг все видно, вышел – выключил.

В жилых комнатах, кухнях и коридорах все наоборот. В таких помещениях выключатели устанавливают внутри. Зашли в комнату – включили свет, ложитесь спать – выключили. То есть здесь все управление происходит внутри комнаты и не нужно отрывать двери для этого.

Причем для повышения комфорта, например в спальне, целесообразно устанавливать особенные (проходные) выключатели для основного освещения, которые позволяют управлять одной люстрой с разных мест. Например, один выключатель размещается возле кровати или дивана на уровне вытянутой руки лежащего человека, другой у входа возле двери. Благодаря этому появляется возможность выключить свет перед сном, не вставая с постели.

Не забываем и про дополнительное освещение – светильники, бра, диодные ленты. Их выключатели устанавливаются в зависимости от удобства использования и эстетичного вида интерьера.

А вы обращали внимание, в каком положении выключатель включен, а в каком отключен? А следовало бы. Это необходимо для того чтобы одинаково правильно установить все оборудование в квартире.

Совет! На финише устанавливайте все выключатели в одинаковом порядке, то есть, чтобы все клавиши одноименно управлялись во всей квартире (доме). На практике, как правило, принято нажатая клавиша вверх – включенное положение, вниз – отключенное.

Из вышеизложенного можно сделать вывод, что месторасположение выключателей выбирают исходя из назначения помещения и удобства управления. Общепринятое место расположения – у входа в помещение на расстоянии 10-15 см от двери. Вот что по этому поводу сказано в Государственном стандарте СП 31–110–2003 пункт 15.34.

Советы как определиться с выбором высоты для выключателей

На какой высоте должен быть выключатель от пола? Помимо существующих стандартов на выбор расположения влияют индивидуальные факторы. Стандартно предлагается выбирать расстояние опущенной вниз руки. Такая высота удобна тем, что включение и отключение света можно выполнять машинально, не сгибая конечность. Пройдитесь несколько раз, имитируя нажатие выключателя, и отметьте на стене удобное для вас положение.

Второй фактор, влияющий на расположение – особенности дизайна ремонта. Следует заранее определиться где будет располагаться мебель, розетки, основное и дополнительного освещения.

Визуально представите, где будет установлен выключатель для той или иной комнаты, мысленно попробуйте несколько раз его включить. Возможно, при управлении вам покажется, что он слишком высоко или наоборот — низко. Так вы сможете ничего не забыть и подобрать оптимальное расположение.

Подсмотрите идею! Обратите внимание на расположение выключателей в квартирах ваших знакомых и близких. Удобно ли вам ими пользоваться? Возможно, так вы сможете избежать ошибки в вашем ремонте, заранее поменяв выбранное положение.

Выключатели не устанавливаются вблизи источников тепла и воды (батарей, раковин). Эти ограничения установлены в целях безопасности. Также не располагайте устройства слишком низко или слишком высоко.

Оптимальная высота – на уровне опущенной вниз руки. Если установить слишком низко, то вам придётся приседать или наклоняться. При высоком расположении руку необходимо поднимать или сгибать, что тоже доставляет, хоть и небольшие, но неудобства.

Какой должна быть высота розеток от пола в современных помещениях? Главное требование к этому показателю — безопасность во время эксплуатации розеток и выключателей. То есть высота должна быть такой, чтобы в процессе использования розетки и выключатели были защищены от повреждений механического характера и влаги.

Дополнительно важно учитывать длину проводов электроприборов — высота расположения источников электроэнергии должна быть такой, чтобы провод находился в свободном положении без натяжения.

Нормы и стандарты

Строгих правил в отношении того, как устанавливать розетки и выключатели, сегодня нет, что не ограничивает полета фантазии дизайнеров во время разработки эксклюзивных проектов. Тем не менее, определенных норм, установленных ПУЭ, придется придерживаться хотя бы во избежание воспламенения электропроводки.

Максимальная высота для расположения источников электроэнергии не более метра от пола, для выключателей — 1,5-1,7 м от пола. Этими нормами пользовались еще в советское время.

В наши дни расположение розеток и выключателей чаще предполагает соблюдение евростандартов с учетом особенностей помещения и видения общей картины владельцем и дизайнером. Высота розеток и выключателей не категорична, но чаще всего розетки располагают на расстоянии от 30 до 40 см от пола, а выключатели — от 80 до 100 см от пола.

Оба варианта имеют как преимущества, так и недостатки. Монтаж по старинке с выключателями на уровне плеча, а розетками на расстоянии 90-100 см от пола кому-то покажется самым удобным. Такой вариант максимально безопасен для детей.

В свою очередь, со стороны эргономики евростандарты открывают больше возможностей: пользоваться выключателями можно, не утруждаясь, удерживая руку в удобном положении.

Что касается источников электроэнергии, то в «советском» варианте монтажа они более удобны тем, что находятся на приемлемой высоте — частое включение и выключение приборов не потребует физических усилий. С другой же стороны, приборы, постоянно работающие от сети без выключения, лучше сочетать с источниками питания на расстоянии 30-40 см, позволяющем замаскировать провода.

Проектирование монтажа

Правильно спроектировать расстояние и месторасположение источников электроэнергии и выключателей помогут нижеприведенные правила:

1. Рассчитывайте высоту на основании проекта размещения электроприборов и мебели в помещении.
2. Составьте схему размещения выключателей и розеток. Лучше будет, если их количество предусмотреть с запасом.
3. Принимайте во внимание сохранение постоянного доступа к часто использующимся источникам электропитания — не заслоняйте их мебелью и электроприборами.
4. Оптимальное расстояние от пола для розеток на открытых участках стен — 30-40 см. Количество их должно быть таким, чтобы при использовании пылесоса можно было провести уборку во всех частях помещения.
5. Розетку над тумбочкой, рабочим столом, комодом лучше монтировать на высоте не более 20 см от поверхности мебели.
6. Помните, что высота установки выключателей во многом зависит от стороны, в которую будут открываться двери.
7. Расположение выключателей и розеток также зависит от назначения помещения. Удобнее всего, когда выключатели расположены у входа в тамбурные или складские помещения, у кровати или дивана — в спальне и гостиной. Что касается высоты, то здесь определенную роль сыграют показатели роста пользователей помещения.

Используйте эти простые советы, устанавливайте розетки и выключатели, не забывая о здравом смысле и главное — безопасности. И помните, что небольшая погрешность в сантиметр или два на конечный результат не повлияет.

Ниже рассмотрим рациональные варианты установки выключателей и источников электропитания в помещениях в зависимости от их назначений.

Подготовка кухни

Кухня — это помещение, где розетки играют особо важную роль, хотя бы потому, что вся работа здесь построена на использовании электроприборов. Ежедневно на кухне включают и выключают духовой шкаф, микроволновую печь, блендер, комбайн, кофеварку, соковыжималку и прочие важные составляющие комфортной жизни современного человека. Постоянно от сети работают холодильник, посудомоечная машина, у кого-то плита и морозильная камера.

Для того чтобы расположение розеток и высота выключателей оказались рациональными, проектирование нужно начинать с создания точной схемы кухни, учитывающей расположение мебели и электроприборов.

Существуют определенные нормы монтажа розеток на кухне, придерживаясь которых, можно добиться максимальных удобства и безопасности в помещении в процессе эксплуатации электроприборов:

1. Источники электроэнергии для посудомоечной машины, стиральной (если она расположена на кухне) и холодильника должны быть расположены на расстоянии не более 20 см от пола. Такое расстояние оптимально, учитывая длину проводов указанных электроприборов.
2. Розетки для небольших электроприборов – миксера, чайника, блендера – удобнее в использовании, если расположить их невысоко над столешницей рабочей поверхности — 20-30 см.
3. Для вытяжки, электрической колонки на кухне розетку можно монтировать на расстоянии двух метров от пола и выше.

Если на кухне предусмотрены дополнительные осветительные приборы в навесных шкафах, то розетки для них правильным будет разместить на расстоянии от 5 до 10 см над ними.

А вот для встраиваемой техники, помимо требований в отношении расположения розеток и выключателей, нужно позаботиться о доступе к ним без ограничений.

Ванная комната

Особенность ванной комнаты — высокий и постоянный уровень влажности. Поэтому высота установки розеток и выключателей должна быть спроектирована с учетом основных требований ГОСТа и ПУЭ.

Очевидно, что устанавливаются розетки на определенном расстоянии от душевой кабины и раковины. Расстояние между ними должно составлять как минимум метр. Что касается высоты, то здесь нужно учитывать среднюю длину шнуров предполагаемых для эксплуатации электроприборов. Ниже даны рекомендации в отношении высоты размещения источников электропитания в ванной:

1. Для бойлера и вытяжки на стене расстояние от пола не менее 1,5 метров.
2. Для мелких электроприборов (фена, бритвы и пр.) — 1 метр.
3. Для встроенных приборов (стиральной машины) — 20-30 см от пола.

Обратите внимание! Слишком низко размещенные розетки с очевидным нарушением требований ПУЭ над полом — это риск короткого замыкания во время возможного «наводнения» в ванной.

Спальня и гостиная

Монтаж розеток и выключателей, сколько бы их ни было, как в промышленных, офисных, так и в жилых помещениях, помимо безопасности, должен отвечать требованиям в отношении комфорта их использования. Если говорить о спальне, то здесь удобным будет размещение по одному выключателю и розетке с обеих сторон от кровати.

Оптимальный вариант в этом случае — ставить розетки на расстоянии 70 см от пола. Это расстояние позволит пользоваться прикроватной лампой без дискомфорта, связанного с нехваткой провода, заряжать гаджеты, регулировать уровень освещения прямо в кровати.

Важно продумать размещение дополнительных источников электропитания в рабочей зоне и возле туалетного столика, если такой имеется. На какой высоте устанавливают розетку в этом случае? Подходящей станет высота в 30 см от пола возле рабочего стола (уместным станет блок из нескольких розеток) и 15-20 см от поверхности туалетного столика для удобства использования мелкогабаритных электроприборов (фена, плойки и пр.).

В гостиной обязательно делают несколько розеток за телевизором на расстоянии от одного метра от пола. Дополнительно потребуется предусмотреть розетки для остальных приборов, работающих в комнате с учетом деления ее на функциональные зоны. Всегда пригодится резервная розетка для кондиционера, вентилятора, увлажнителя воздуха или утюга.

Основной выключатель в гостиной удобнее располагать при входе. Если используется «сложное» освещение, то потребуются такие же «сложные» выключатели на основе нескольких клавиш.

Монтаж по правилам в помещениях разного назначения

Правила устройства электроустановок (ПУЭ), упоминаемые выше, представляют собой определенные требования в отношении монтажа выключателей и розеток в помещениях разного типа.

Штепсельные розетки поставить можно:

1. В помещениях производственного назначения, где расстояние от пола до розетки – от 0,8 до 1 метра; в случае подвода проводов с верхней части стены допускается монтаж на высоте 1,5 метров.
2. В административных и офисных зданиях, жилых и лабораторных помещениях на высоте, оптимальной для взаимодействия розеток с электроприборами с учетом особенностей интерьера, но не выше 1 метра. Возможен монтаж на плинтусах из негорючих материалов.
3. В школах и детских садах на расстоянии 1,8 метров от пола.

Выключатели для основного освещения должны быть расположены на расстоянии от 0,8 до 1,7 метров от пола в обычных помещениях, а в учреждениях пребывания детей — на расстоянии от 1,8 метров. Выключатель, устанавливаемый под потолком, предполагает подведение к нему шнура.

В ванных, душевых и других помещениях с повышенной влажностью штепсельные розетки могут быть установлены только в номерах гостиниц и жилых квартирах. Все выключатели и штепсельные розетки в этом случае должны быть расположены на расстоянии от 0,6 метров по отношению к проему душевой кабины.

Штепсельные источники электропитания в жилых помещениях и местах пребывания детей должны быть оснащены защитным устройством, прикрывающим доступ к ним при вынутых вилках.

Расстояние от розеток и выключателей до деталей электроустановок и газопроводов должно составлять от 50 сантиметров. Выключатели правильно устанавливать на стене на высоте до метра со стороны дверной ручки или под потолком со шнуром.

Важный момент в заключение: после окончания электромонтажных работ с подключением розеток и выключателей согласно ПУЭ необходимо будет провести работы по электроизмерению. Это поможет обезопасить процесс эксплуатации электроприборов в дальнейшем, определить возможные сбои в работе электросети.

Рекомендации по высоте установки розеток и выключателей

Определенных нормативов по высоте монтажа розеток нет. Есть свод правил, где регламентируются некоторые параметры: СП 31–110–2003, в нем говорится, что для установки используют стену в комнате со стороны ручки двери и на высоте от 1 м, и ПУЭ (Правила Устройства Электроустановок), в котором указаны правила безопасного подключения бытовых приборов и другие рекомендации. В остальном высота установки розеток и выключателей регулируется исходя из предпочтений владельца жилого помещения.

Рекомендованная высота

При проектировании дома учитывают количество комнат и их назначение. Например, в ванной делают двойные розетки, закрытые от проникновения воды, на высоте в 90 см для «питания» стиральной машинки и прочих электроприборов.

В каждом помещении заранее просчитывается количество выключателей и входов для подключения к электросети, чтобы обеспечить комфортное и безопасное проживание или эксплуатацию комнаты.

Что указано в ПУЭ

На какой высоте устанавливать розетки и выключатели решает сам потребитель, но в ПУЭ прописано несколько норм, рекомендованных к соблюдению:

1. Штепсельные приборы располагают на расстоянии от 0.6 м от открытых источников воды и входа в комнату.
2. Надо соблюдать дистанцию в 0.5 м для монтажа электроприборов или установок от газопровода.
3. Высота монтажа выключателей — от 1 м. Желательно выбирать стену со стороны дверной ручки. Можно монтировать под потолком, если надо обеспечить управление электроприборами при помощи шнура.
4. В комнатах с высокой влажностью, например, ванной, розетка эксплуатируется через аппарат УЗО.

Все вышеперечисленные требования разрабатывались с учетом безопасности эксплуатации электроприборов, а также основывались на нормах пожаробезопасности и удобства применения.

Что прописано в ГОСТ и СП

Высота установки выключателей в ванной по ГОСТу Р 50571.11–96 начинается с 0.6 м от открытых источников воды. Подробнее рекомендации изложены в СП (Свод Правил) от 2003 года:

1. Нет точных нормативов по монтажу розеток для кондиционеров и электроприборов на кухне.
2. В общежитиях и многоквартирных домах монтируют по 1 розетке с током 10 (16) А на 4 м² комнаты, а в коридорах — на 10 м².
3. В частных строениях количество розеток не регламентируется.

К сведению: В СССР был стандарт установки розеток на расстоянии 90 см от пола, а выключателей — 160 см. Такое расположение встречается в старых многоквартирных домах.

Требования по «Евростандарту»

Евростандарт установки розеток появился в России примерно в то же время, когда стали использовать термин евроремонт. Строительные фирмы часто применяют именно такое расположение точек подключения к электросети и выключателей в новостройках:

• высота от пола начинается с 90 см до выключателей, чтобы легко переключать свет;
• для комфорта эксплуатации бытовых приборов розетки располагают на высоте 30 см от пола.

Выделяют отдельно размещение точек подключения к электросети по стандартам Америки, где высота от стола на кухни, умывальника или пола начинается с 30.5 и максимально доходит до 41 см, а между розеток соблюдается дистанция в 180 см от двери.

Важно! Если выбираются евророзетки для установки, то надо учитывать, что диаметр штырей и расстояние между ними отличается от российских разъемов. Сила тока таких точек входа составляет 10–16 А, а у советских — до 10 А. То есть выбирают установку розеток или выключателей по евростандарту для подключения более мощной техники и оборудования.

Планировка электросети в разных комнатах

Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

Электропроводка на кухнях

Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:

1. Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
2. Дистанция до газопровода от 50 см.

А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:

1. Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
2. Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
3. Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
4. Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
5. Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

Важно! При планировании проводки на кухне надо рассчитывать суммарную мощность проведенных линий. Она должны быть продумана с запасом, что обеспечит одновременное использование всех приоров.

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

• духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
• отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
• для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Такие рекомендации помогут правильно составить проект и распределить розетки. Выключатель для общего света на кухне располагают на стене на удобном для пользователя расстоянии от пола (от 60 до 90 см).

Нюансы расположения в ванной

Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:

• для стиральной машины соблюдается высота в 1 м;
• для водонагревательных приборов — не менее 180 см;
• при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Важно! Нельзя монтировать точки входа в электролинию на высоте менее 15 см от пола. В ванне риск затопления высок, поэтому необходимо обеспечить защиту проводки от короткого замыкания и возгорания квартиры или дома.

Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.

Как провести ток в спальне или гостиной

Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:

• средняя высота размещения розеток от пола — 70 см;
• вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
• за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.

Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.

Важно! Если монтируется проводка в яслях или дошкольных учреждениях, то расположение розеток от пола не должно быть менее 180 см. На таком же уровне устанавливаются выключатели. Это необходимо по правилам техники безопасности.

Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.

Практические советы для разработки проекта электросети в доме или квартире

От составления проекта расположения и проводки линии электросети зависит безопасность и удобство эксплуатации бытовой техники и осветительных приборов. Для грамотного расчета высоты монтажа розеток и выключателей стоит придерживаться определенной последовательности при разработке плана:

1. Заранее продумать расстановку мебели и электроприборов по квартире.
2. Сделать подробную схему каждой комнаты с учетом дверных проемов, окон и проводки водо- и газопровода.
3. На схеме отметить расположение розеток с учетом всех рекомендаций по высоте и расстоянию между ними. Учесть общую мощность необходимой линии электросети, а также добавить резервные точки.
4. Расставить на плане выключатели в зависимости от расположения дверей и стороны их открытия, продумать количество выключателей в коридоре и высоту установки.

Важно! Подготавливать проект разводки линии электросети по квартире или частному дому должен профессионал. Необходимо высчитывать нагрузку, оставлять запас мощности и обеспечить пожаробезопасность подключения всех приборов.

Особенности установки выключателей в общественных зданиях

Высота установки регламентируется в детских садах и дошкольных учреждениях. В остальных помещениях также необходимо придерживаться общих рекомендаций:

1. Для зданий общепита и торговых сетей необходимо монтировать розетки на высоте 130 см от пола. Выключатели устанавливаются на расстоянии от 120 до 160 см.
2. В помещениях, где используются или хранятся взрывоопасные вещества запрещено монтировать розетки и выключателей. Все работы проводятся за пределами комнат или складов.

Придерживаясь всех правил и рекомендаций можно продумать расположение розеток, а также сделать схему для монтажа устройств. В местах общего пользования этим занимаются профессионалы из нанятых подрядных организаций.

Видео по теме

На какой высоте устанавливать розетки и выключатели

В статье я расскажу, на какой высоте устанавливать розетки и выключатели в квартире. На какой высоте от предметов мебели и от уровня чистого пола они должны быть установлены. Как сделать правильную разметку для розеток и выключателей и на какие моменты обратить внимание.

Содержание:

Итак, прежде чем начать размечать розетки и выключатели в квартире необходимо определиться с той мебелью, которая будет установлена. На это нужно обратить особое внимание. При некачественном подходе к этому вопросу вы получите розетки за шкафами и выключатели за дверьми.

Если вопрос с расположением мебели решен, то приступим к рассмотрению вариантов, где устанавливать розетки и выключатели в квартире.

Первое, что необходимо сделать определить уровень чистого пола и проставить на всех стенах отметку на высоте 1 метр. Далее мы будем от неё отталкиваться, чтобы высота всех розеток и выключателей была на одном уровне.

На каком расстоянии устанавливать розетки от пола?

Жестких правил, которые регламентируют на каком расстоянии устанавливать розетки от пола нет. Есть некие стандарты. Так по современным «евростандартам» высота розеток от пола принимается равной 300 мм. Эта высота указана для розеток, которые не участвуют в подключении встроенных бытовых приборов и находятся в свободном доступе. Об «особенных» розетках дальше по тексту.

Есть заказчики в возрасте, которые не приемлют установку розеток на такой высоте. Из-за того, что к ним необходимо наклоняться. В этом случае логичнее сделать уровень установки розеток равным уровню выключателей от 800-900 мм от пола.

Подходите к стене и свободно опущенной рукой определяете высоту, на которой проще всего включать свет. Удобно на высоте 830 мм. Значит на этой высоте от пола необходимо установить все розетки и выключатели. Удобно на высоте 900 мм делаете один уровень на этой высоте.

Где устанавливать розетки в квартире

Вот небольшой перечень мест, где устанавливать розетки в квартире просто необходимо. Также необходимо соизмерять, сколько розеток должно быть в группе и может одновременно использоваться.

У меня был один заказчик, который подходил к этому вопросу исходя из «эстетики». «Ну, нет — одна розетка не смотрится, две нельзя ставить т.к. я не люблю четное число, три в самый раз, а лучше пять)))».

Во всем нужна мера и помните, что каждая дополнительно поставленная розетка обойдется вам денег. Особенно очень сильно ударит по карману если выбрать дорогие механизмы таких производителей как: Gira, ABB, Legrand, Siemens…

Где устанавливать розетки на кухне?

Кухня является самым энергонасыщенным местом в квартире. Розеток, которые находятся на «стандартной» высоте от пола 300 мм немного. Первое место, где необходимо установить розетку на кухне — при входе слева или справа. Эта розетка необходима для включения пылесоса. Если дверь открывается внутрь кухни, то необходимо учесть её ширину, чтобы при открытии она не закрывала розетку.

Далее на кухне необходимо произвести разметку розеток под бытовые приборы.

Самым мощным энергопотребителем является варочная поверхность под нее по центру выводим только кабель и оставляем. Розетку ставить нет необходимости. Она очень сильно выступает и от нее мало толку. К тому же большинство варочных поверхностей идут без вилки и кабель заводится напрямую. Кабель требуется 3*6 мм2 для однофазного ввода и 5*2,5 если у вас трехфазный ввод.

Розетку для холодильника, устанавливаем за холодильником по центру на высоте 100 мм от пола. В этом месте обычно у всех холодильников располагается компрессор, а не радиатор.

Розетку для духового шкафа устанавливаем по центру на высоте 100 мм при стандартной компоновке кухни.

Розетку для посудомоечной машинки необходимо устанавливать под мойкой на высоте 300 мм от пола. И лучше всего двойную. Под мойкой возможно вы подключите еще измельчитель для отходов или фильтр с насосом, повышающим давление. А может небольшой водонагреватель.

Розетку под вытяжку устанавливаем на высоте 2100 мм по центру плиты и отступая от него на 40 мм влево или вправо. Такое расположение позволит нам не попасть на воздуховод.

Для подключения остальных бытовых приборов розетки располагаем над столешницей, высота 1100 мм

Где устанавливать розетки в спальне?

В спальне устанавливаем розетки по обе стороны от кровати на высоте 700 мм. При таком расположении они будут над тумбочками. Эти розетки нужны для зарядки телефона и для подключения торшеров.

Также розетку следует установить при входе отступив на ширину двери если она открывается внутрь для пылесоса.

Розетки для телевизора устанавливаем на высоте 1200-1400 мм напротив кровати по центру от её оси. Для телевизора желательно устанавливать розетку 220 В, ТВ и IP.

Также не забываем установить розетки, где будет рабочий стол. Лучшее место будет справа от окна. Количество розеток здесь может достигать пяти под столом одна IP и 3-4 220 В. Хотя бы две над столом — для подключения ноутбука, телефона.

Где устанавливать розетки в ванной?

Для стиральной машины высота возможна в двух вариантах первый вариант, когда розетка будет спрятана на постоянной основе или же когда к ней есть постоянный доступ и она находится над стиральной машинкой. Высота 750 и 1050 мм соответственно.

Есть требование ГОСТ, которое регламентирует, что розетки должны устанавливаться не ближе 600 мм от крана. Также их не следует располагать над ванной.

На какой высоте устанавливать выключатели?

Раньше во времена СССР высоту выключателей делали 150-170 см обосновывая это тем, что дети будут баловаться. Всего лишь три пять раз за свою жизнь ребенок это сделает, а потом им это станет обыденным и надоест. А вот включать со стула выключатель на высоте 170 см они будут лет до 10 или даже больше (спасибо тем родителям, которые заботятся о функциональности).

Высота выключателей выбирается в диапазоне 800-900 мм. Как определить комфортную высоту выключателей. Просто подходите к дверному проему и свободно опущенной рукой определяете наиболее удобное для вас расположение.

Если у вас большая семья. Возьмите среднее значение 850 мм от уровня чистого пола.

Выключатели устанавливать необходимо отступив от чернового проема двери 150-200 мм. Если отступить меньше, то при установке дверных наличников рамка выключателя будет наезжать на него. Выбирайте одно расстояние для всех выключателей.

Выключатели также следует располагать на стороне, где у вас ручка двери, а не на противоположной. Чтобы, открывая дверь одной рукой, второй вы могли включать/выключать свет.

Надеюсь, статья была полезна для вас. Теперь, после прочтения вопрос: На какой высоте устанавливать розетки и выключатели? — решен окончательно если нет задавайте вопросы в комментариях.

Добавляйте статью к себе в закладки и делитесь с друзьями. Готов ответить на ваши вопросы.

Где разместить розетки и выключатели в квартире — INMYROOM

Важно продумать расположение розеток и выключателей еще на этапе проектирования — тогда проблемы с эксплуатацией и путаница в проводах удлинителя вам не грозят. Рассказываем, на что нужно обратить внимание.

На какой высоте располагать розетки и выключатели?

• Оптимальная высота для розеток — 250–300 мм от уровня чистого пола (чистый пол — пол с учетом финишного напольного покрытия).
• Для выключателей — 900 мм от уровня чистого пола.


В каких местах устанавливать электрооборудование?

Спальня

Сколько нужно розеток в спальне? Минимум 3–4 розетки, остальное зависит от количества подключаемых приборов.

Где располагать? Розетки для настольной лампы и гаджетов — над прикроватной тумбой, для пылесоса — в углу или за дверью. Вместо обычного выключателя при входе в комнату пригодится универсальный светодиодный диммер, который можно настроить на работу с любым типом диммируемых ламп. Его можно включить в схему с проходным выключателем около спального места (в одной рамке с розетками). Таким образом, затенив свет при входе в комнату, выключить его можно будет прямо из кровати.

На какой высоте? Бытовая розетка — на высоте 250–300 мм от чистого пола. Рамка с розеткой и выключателем — 150–200 мм от верхнего края прикроватной тумбы.

Совет INMYROOM: вместо обычного выключателя около кровати установите диммер, например, Sedna компании Schneider Electric. Светорегулятор поможет при необходимости  увеличить или уменьшить интенсивность светового потока. Он обеспечивает экономичный расход электроэнергии, а также увеличивает срок службы ламп.

Гостиная

Сколько розеток нужно в спальне? Минимум 5: для подключения настольных ламп или торшера, телевизора + бытовая розетка для пылесоса.

Где располагать? В гостиной розетки нужны возле дивана или кресла для чтения, на стене напротив — для подключения ТВ и домашнего кинотеатра, около музыкальной системы. Кстати, аквариум или мини-оранжерею с подсветкой тоже нужно учитывать как отдельный электроприбор. Для новогодних гирлянд или светильника можно установить розетку в откос окна.

На какой высоте? Бытовая розетка — на высоте 250–300 мм от чистого пола, для настольной лампы — 150–200 мм от верхнего края тумбы или столика. Розетки для телевизора на тумбе устанавливают на высоте 250–300 мм от чистого пола, для прибора на стене — 1200 мм от чистого пола.

Дизайн: Елена Маркина

Кухня

Сколько розеток нужно в кухне? Минимум 5 — для холодильника, плиты, вытяжки и несколько розеток над столешницей. Каждый дополнительный прибор — плюс одна розетка.

Где располагать? Около каждого бытового прибора и над рабочей поверхностью — здесь же можно разместить выключатель для кухонной подсветки.

Это важно:

На какой высоте? Самый нижний ряд розеток (высота — 70–100 мм (по центру розетки) или, как говорят, «в плинтус») предназначен для подключения стационарной бытовой техники. Второй ряд розеток размещают над столешницей на высоте 1060–1100 мм от чистого пола. Выше устанавливают только розетку для вытяжки — здесь у каждой модели свои рекомендации.

Дизайн: Студия S-Style

Домашний офис

Сколько розеток нужно в кабинете? Минимум 4 — для компьютера, принтера, настольной лампы и зарядного устройства. Пригодится здесь и интернет-розетка Sedna компании Schneider Electric, чтобы подключить доступ напрямую.

Где располагать? Над рабочим столом.

На какой высоте? Оптимально — 100–150 мм от верхнего края рабочего стола.

Дизайн: Светлана Юркова

Ванная

Сколько розеток нужно в ванной? Хватит одной.

Где располагать? Недалеко от раковины, чтобы подключить фен, электрическую зубную щетку или бритву. Если вы подключаете гидромассажную панель, либо ванну с подсветкой, также важно предусмотреть скрытое питание. Для системы теплых полов понадобится установить терморегулятор — отдельно или в одной рамке с выключателем. Оптимальная высота размещения — 900 мм от уровня чистого пола.

На какой высоте? Не стоит располагать розетки ниже, чем выводы коммуникации водоснабжения. Оптимальная высота для влагозащищенных розеток — 1100–1150 мм от чистого пола.

На какой высоте и расстоянии устанавливать розетки и выключатели

Обычно требования распространяются на отдельные государственные учреждения, а прочие замечания носят характер рекомендаций. К примеру, выключатели обычно ставятся на высоте… 1 метр от пола. Уверены, у большинства читателей они стоят повыше. Для школьных и дошкольных учреждений прописано, на какой высоте и расстоянии устанавливать розетки и выключатели в обязательном порядке. Почитаем сегодня документы на указанную тему.

Розетка с заземлением

Где прочитать про установку розеток и выключателей

Предупреждаем, что высота установки розеток и выключателей не станет сегодня единовластной, довлеющей темой. Множество ошибок допускают частники и строители при прокладке линий, волей-неволей приходится обсуждать тему. Кажется, установка заземлённой розетки не содержит криминала, но отдельные устройства не принято заземлять, а в иных случаях нужно провести монтаж с оговорками. Одновременно правила установки выключателей не настолько многочисленны, чтобы им посвящать отдельный обзор. Допускается ставить розетки на откосы окон с выполнением соответствующих требований безопасности (наравне с санузлами).

Большинство практиков предпочитает изучать ПУЭ. Свод не носит форму закона, частично любим строителями и просто хорошими хозяевами. Настоятельно рекомендуем почитать в электронном виде посетителям сайта. Для упрощения поиска жмите Ctrl + F и забивайте в строку «выключател» и «розетк», без окончаний, чтобы найти максимальное количество вхождений слов в текст. Увидите, что стандарты установки розеток и выключателей не касаются высоты установки. Итак, приступим к просмотру ПУЭ (часть 7 преимущественно).

Защита от прямого прикосновения в цепях сверхнизких напряжений

Пункт 1.7.73 говорит про тип защиты. Объясняем. Подразумеваются источники напряжением не более 120 В для постоянного тока или 50 В переменного. Считается, что подобные системы совершенно безопасны, по указанной причине их разрешено применять в ванных комнатах на территории ближе 60 см к краю точки раздачи воды. В отношении сетей 220 В вольности не допускаются. Разрешается применение устройств сверхнизкого напряжения в зоне 0, если вольтаж не превышает 12 В.

Обратите внимание (прямо в ГОСТ 50571.11 не говорится), что полагается розетки подключать через индивидуальные разделительные трансформаторы. Устройства не повышают и не понижают напряжение для розеток, просто осуществляют гальваническую развязку. Смотрите по выбору розеток: предпочтительны без защитного контакта.

Возьмите в руку европейскую вилку от микроволновки либо крупного бытового прибора с заземлением (холодильник, стиральная машина). Обычно слегка в сторонке от штырей штекера присутствует металлическое отверстие. Это ниша под защитный контакт, торчащий из розетки. Этим обеспечивается надёжное заземление устройств. Вправду сказать, сложно найти в магазине розетки с защитным контактом. А вилки под указанные розетки встречаются повсеместно.

Несовместимость розеток

Вторым требованием для розеток под системы сверхнизкого напряжения считается их несовместимость с обычными, под 220 В. Выше приводили пример штекеров с нишей под защитный контакт на промышленное напряжение. В указанном случае попробуйте набрать «Вилка низковольтная У-87 РБ» в Яндексе, понимая, о чем идёт речь. Главное, чтобы форма штекера отличалась от типичной. В ванной комнате нужно соблюдать нехитрые требования: в ближних зонах изоляция приборов (включая розетки) выполняется усиленной, а защита корпуса – не ниже IP2X. Проводка должна выдерживать испытательное напряжение на пробой изоляции в объёме 500 В не менее 60 сек. Берём ГОСТ (к примеру, 7399) и обнаруживаем, что провода ШОГ испытываются напряжением 2500 В. Убеждаемся, что изоляция не включает металлические компоненты. В противном случае использовать на территории санузла провод нельзя.

Высота установки светильников

В ГОСТ 50571.11 говорится, что на территориях зон, начиная со второй и выше (по безопасности) допускается ставить светильники класс II (усиленная изоляция) на высоте не менее 2,25 метра от пола. Выключатели и розетки на 220 В не предусматриваются в наших тесных ванных комнатах вовсе. Минимальное расстояние от упомянутых устройств до края раковин, душевых – не менее 60 см.

Расстояние от воды до светильников

Масса внимания уделяется не высоте установки, а месту расположения, типу изоляции и вольтажу. Все перечисленное накладывает отпечаток на выбор покупок для ремонта. Что касается высот, фразы носят необязательный характер:

1. К примеру, в разделе 6.6.30 ПУЭ 7 говорится, что в цехах розетки должны, как правило, стоять на высоте 0,8 – 1 метра. Допускается монтировать выше, до 1,5 метра, если питающее напряжение подаётся с потолка.
2. Что касается прочих помещений, располагаются из соображений удобства, не выше метра от пола. Нижний лимит не ограничен, разрешается ставить розетки на специально приспособленный плинтус.
3. В детсадах выключатели и розетки устанавливаются на высоте 180 см. Чтобы ребятня не достала.

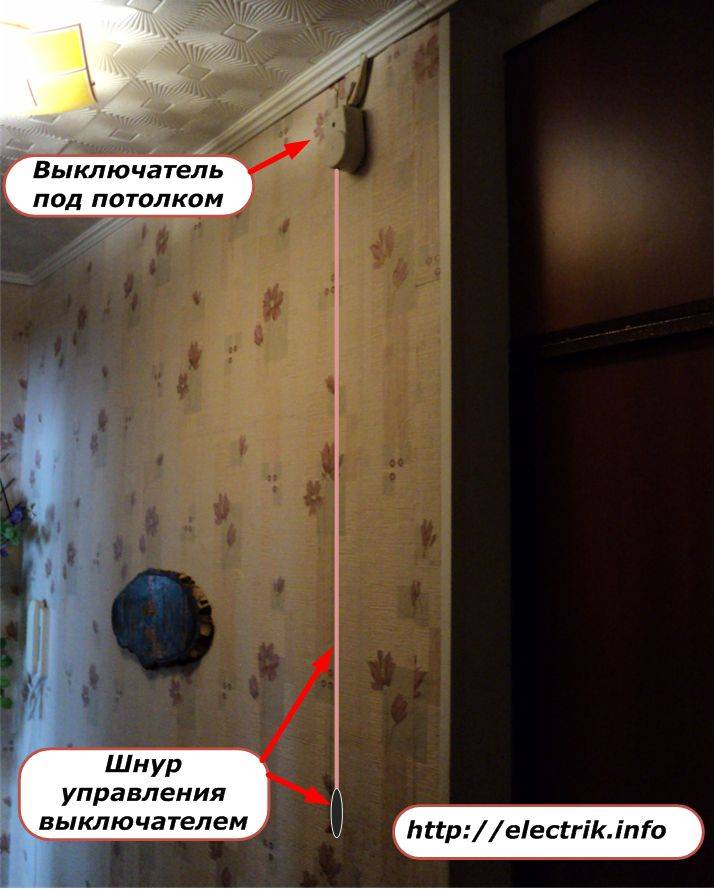

4. Выключатели разрешается ставить под потолком, если управляются они от шнура, в целом, рекомендуется монтировать в пределах 0,8 – 1,7 метра от пола.
5. Обратите внимание, питание светильников вольтажом сверхнизкого напряжения допускается вести от розетки, хотя для прочих источников света, к примеру, бра используются только переключатели, установленные прямо на шнуре питания. Это видится пунктом из перечня решений для организации подсветки зеркал в ванной комнате. Лампы допустимо взять светодиодные на 12 В. Сообразно этому выбираются штырьковые патроны, чтобы не перепутать при замене. Редко, но встречается цоколь Е27 для напряжения 12 В.
6. В заведениях общественного питания и торговых павильонах розетки ставят на высоте 1,3 метра от пола.
7. В школах, на партах учеников (лаборатории, кабинеты физики и химии) ставят розетки одновременно с общим выключателем, расположенным на столе преподавателя. Питание подаётся через дифференциальный автомат защиты либо индивидуальный разделительный трансформатор.

Разделительный трансформатор

Автомат дифференциальной защиты для розеток

Пункт 1.7.151 говорит, что любые розетки, к которым планируется подключение электроприборов, находящихся на улице либо в зонах повышенной опасности поражения током, должны получать питание через автомат дифференциальной защиты с порогом срабатывания не выше 30 мА. Значит, что при пользовании стиральной машины, которая в нарушение правил стоит в ванной комнате, обычно используем розетку, находящуюся по традиции снаружи, под выключателями. Её и требуется подключать через дифференциальный автомат защиты. Если планируется вести работы под балконом, полагается в комнате сделать аналогичное.

Согласитесь, указанные правила выполняются редко. Скорее, наоборот – правила установки розеток нарушаются повсеместно, происходят несчастные случаи. Розетки наружной установки, разумеется, также подключаются через дифференциальный автомат защиты (порог срабатывания не более 30 мА).

Индивидуальный разделительный трансформатор

Если пол, потолок или стены сделаны из металла, требуется подавать питание через индивидуальный разделительный трансформатор. Обратите внимание на первый эпитет. Он означает, что нельзя от общего трансформатора питать, к примеру, как озвучено выше, санузел и розетку в комнате для работы под балконом. Встречаются модели с рядом вторичных обмоток. Стоят чуть дороже. Придётся в общем случае купить две штуки (либо единственный двойной) и поставить сообразно. АВВ продаёт разделительные трансформаторы, разрешённые монтировать стандартным образом в распредщиток на DIN рейку. Потребуется там оставить место под установку, и помните, что выходная обмотка ни в одной точке не заземлена. Это категорически запрещено, смысл установки индивидуального разделительного трансформатора пропадает. Следовательно, по определению, розетки, установленные на любой высоте, ставятся без лепестков заземления.

Внимательно в этом случае выполняйте требования по заземлению и защитному занулению устройств на территории санузла. Клемма розетки допускается к использованию, но жила от неё без электрического контакта с выходной обмоткой индивидуального разделительного трансформатора уходит на распредщит.

Расположение вилки

Наконец, совершенно гениальная фраза в п. 1.7.152, где говорится, что для переносного устройства вилка находится на стороне приёмника. Вдруг человек вздумает штекер электродрели заменить на розетку?

Устройство защитного отключения

Как правило, автоматы защиты размещаются в распределительном щитке, но допускается применять розетки со встроенным УЗО.

Специфика комнаты и особенности розеток

В помещениях для содержания животных розетки подключаются через дифференциальный автомат защиты. В детских нужно применять изделия со специальными защитными шторками, прикрывающими отверстия, ведущие внутрь, к токонесущим частям.

Групповые линии светильников

Обратите внимание, при обустройстве групповых линий светильников запрещается защитный и нулевой провод класть под единый зажим. Полагаем, это связано с простым фактом, что часть приборов способна находиться в помещениях с повышенной опасностью либо на улице, где требуется подключение через дифференциальный автомат защиты. В вышеприведённом случае объединения защитной и нулевой цепи нормальная работа прибора грубо нарушается.

Расположение розеток на стене

Розетки и выключатели не должны находиться по обе стороны стены на общей оси для разных квартир. Для жилой единицы подобные вольности допускаются. К примеру, часто от распределительного щитка питается розетка лишь по одну сторону стены, а вторая берет напряжение от первой. При этом существует не просто гнездо, а сквозная дыра в стене. См. фото.

Сквозная розетка

Где ставить розетки

Обычно хозяева не догадываются, что точки раздачи электричества подчиняются строгим правилам (СП 31-110):

• На четыре метра периметра жилой комнаты ставится одна розетка. Если общая длина стен выходит, к примеру, 12,5 метра, монтируется четыре точки: одна на излишек. До 2006 года разрешалось ставить по розетке на каждые 6 квадратных метров периметра.
• На кухне, безотносительно к периметру ставится минимум четыре розетки на всю площадь. Причём двойная считается сразу за две. Если планируется пользоваться электрической духовкой или варочной поверхностью, нужно обеспечить подвод питания прямо от распределительного щитка (без сдваивания розетки). Расстояние от прибора до розетки в этом случае не нормируется.
• При розетке открытой установки проводку принято прокладывать снаружи, по стене. Это не догма, в отличие от большинства указаний здесь стандарт лишь дает рекомендации. Просто розетка скрытой установки смотрится неуместно, а монтаж трудоёмок.
• В коридоре ставится по розетке на каждые 10 квадратных метров площади. Если суммарная 21, нужно три штуки: одна на излишек сверх целого.
• Сдвоенная розетка в комнате считается за единую точку. На кухне предусматривается розетка на 16 А и оценивается, как две штуки. Над и под мойкой запрещается ставить розетки. Согласно ГОСТ 50571.11 выбирается расстояние не менее 60 см от края, но применяются специальные меры защиты, наподобие дифференциальных автоматов и индивидуальных разделительных трансформаторов.

В означенных случаях речь идёт про розетки на 10 или 16 А, если иное не оговорено отдельно.

Как установить стандартную высоту розетки и выключателя света

Установка электрических розеток, настенных выключателей и стандартной, одинаковой высоты важна как для простоты установки, так и для удобства пользователей.

Установить несколько коробок вдоль стены намного быстрее и проще, если все коробки имеют одинаковую высоту. Любое изменение высоты немного увеличивает трение кабеля NM (неметаллический), когда вы протягиваете его через отверстия, просверленные в шпильках. Однородность становится еще более важной, когда вы протягиваете армированный кабель BX с шероховатой поверхностью через шпильки. Равномерная высота коробки также помогает разрезать и размещать изоляцию в стенах и прикреплять гипсокартон к стойкам.

Установка стандартной высоты коробки также важна с точки зрения доступа и эргономики. Например, неправильная высота переключателя света может дезориентировать. Ящики, расположенные слишком высоко или слишком низко, могут быть неудобными или даже недоступными для инвалидов или пожилых людей.

Электрический код и высота коробки

Хотя Национальный электротехнический кодекс (NEC) содержит множество очень точных правил для большинства аспектов электропроводки в жилых помещениях, он не определяет одну высоту для стандартных настенных розеток (розеток) или выключателей света.В результате высота часто является вопросом условностей или предпочтений. Однако ваш местный электрический кодекс является решающим голосом в этих вопросах, поскольку муниципалитеты часто принимают и адаптируют типовые строительные нормы и правила. Обязательно проконсультируйтесь со строительным отделом вашего города относительно каких-либо конкретных требований.

Хотя NEC ничего не говорит о высоте установки боксов, электрики обычно следуют общепринятым профессиональным стандартам в пределах диапазона, который обычно считается приемлемым. Хотя лучше всего придерживаться стандартов высоты ящиков, насколько это возможно, иногда ящики, возможно, придется немного поднять или опустить из-за обстоятельств.Например, если вам слишком сложно вбить гвоздь в деревянный сучок на одной из шпилек, можно немного сдвинуть коробку вверх или вниз, чтобы избежать сучка.

Стандартная высота для выходных коробок

Стандартная высота настенных розеток составляет около 12 дюймов от верха напольного покрытия до низа розеточной коробки (или 16 дюймов до верха коробки). Если вы устанавливаете высоту ящиков до установки чернового пола, напольного покрытия или любого другого покрытия, обязательно учтите эту ожидаемую разницу в высоте.Для людей с ограниченными возможностями и пожилых людей минимальной стандартной высотой обычно считается 15 дюймов над верхом напольного покрытия, но они могут быть настолько высокими, насколько это необходимо. Люди в инвалидных колясках могут получить выгоду от розеток немного выше, при этом нижняя часть коробки должна находиться на высоте не менее 15 дюймов над полом.

В розетках на столешнице стандартно устанавливаются розетки так, чтобы верхние части находились на расстоянии 15-20 дюймов от поверхности столешницы. Убедитесь, что все выпускные коробки установлены на одинаковой высоте, так как эти выпускные отверстия будут хорошо видны.

Индивидуальное измерение высоты каждого выпускного отверстия с помощью рулетки — это один из способов установить высоту выпускного отверстия. Однако есть несколько других приемов, которые вы, возможно, захотите попробовать, чтобы ускорить процесс:

Измерение лазерным уровнем

Определите желаемую высоту коробки и сделайте единственную отметку на любой стойке. Поместив лазерный уровень с другой стороны комнаты, проведите линию по всей длине стены, над которой вы работаете. Работайте по этой линии, когда вы размещаете каждую коробку, или, чтобы сохранить батарейки, сделайте карандашные отметки на шпильках, а затем выключите лазерный уровень.

Измерьте квадрат из гипсокартона

Этот быстрый метод лучше всего работает до того, как напольное покрытие уже будет установлено. Если у вас квадрат из гипсокартона, поместите длинный конец буквы «Т» квадрата перпендикулярно полу. Держите самую длинную часть квадрата примерно параллельно полу. Проведите карандашом по нижней части линейки на четырех стержнях. Установите емкости на этой высоте. Это дает вам высоту 14 дюймов. Если вы затем положите пол, таким образом поднимая уровень пола, вы получите высоту примерно 12 дюймов над полом.

Измерить молотком

Большинство молотов на 16 унций имеют длину около 13 дюймов. Установите молоток на пол головой вниз, затем установите коробку на рукоятку молотка, в результате чего после установки напольного покрытия высота выпускного отверстия будет примерно 12 дюймов.

Стандартная высота для распределительных коробок

Стандартная высота настенных выключателей в большинстве комнат (за исключением кухонных) составляет 48 дюймов над верхом напольного покрытия (измеряется до дна коробки). Для инвалидов-колясочников обычно указывается максимальная высота 48 дюймов, поскольку более высокие уровни могут быть труднодоступными, когда они сидят в инвалидном кресле. В таких ситуациях их можно расположить немного ниже — например, так, чтобы дно коробки находилось на высоте 44 дюймов над полом).

Измерение с помощью исторического столба

Один бесплатный предмет, который легко сделать и который поможет вам установить несколько высот переключателя света, — это столб этаж. Сюжетный столб — это самодельный инструмент, представляющий собой не что иное, как кусок лома размером два на четыре с четкой маркировкой любой необходимой вам высоты.Вам нужно измерить только один раз — когда вы впервые сделаете столб истории. Вы можете использовать одноэтажный столб для всех высот вашего ящика, и вы даже можете отметить разную высоту (розетки и выключатели) на одном и том же столбике. Это помогает очертить верх и низ стеновой коробки на исторической опоре, чтобы избежать путаницы при маркировке стоек.

Просто поставьте стойку рядом со стойкой стены и отметьте стойку на соответствующей высоте. Убедитесь, что вы четко отметили полюс. Такие пометки, как «нижняя часть распределительной коробки» и «центр распределительной коробки», помогают предотвратить ошибки.

Когда вы закончите свой проект, сохраните шест для дальнейшего использования или утилизируйте его для использования в качестве строительного материала.

электрические — Какая стандартная высота розетки?

Сеть обмена стеками

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

2. 0
3. +0
6. Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 8 лет, 8 мес назад

Просмотрено 378k раз

Я устанавливаю розетки в своей комнате во внутреннем дворике. Какую стандартную высоту рекомендуется устанавливать над землей?

Создан 10 сен.

37322 золотых знака33 серебряных знака99 бронзовых знаков

Прямой ответ на ваш вопрос: «Не существует стандарта».Розетки можно устанавливать на любой высоте, удобной для предполагаемого использования. Единственное требование NEC состоит в том, что вы должны находиться в пределах 6 футов от розетки вдоль любой стены (12 футов между розетками, для непрерывного пространства стены в 2 фута или более, включая пространство вокруг угла, требуется розетка, см. NEC 210.52.A. 2. Обычная высота стенной розетки составляет от 12 до 16 дюймов до дна устройства. В редких случаях розетки по-прежнему устанавливаются на плинтусах и в полу с соответствующими коробками / крышками.

Эд Бил

1,955 33 золотых знака5656 серебряных знаков123123 бронзовых знака

Создан 11 сен.

Ширлок дома

56.8k 33 золотых знака7878 серебряных знаков156156 бронзовых знаков

9

Когда я пристроил новую комнату к дому, электрик применил стандартный молоток для этой высоты.Электрик заявил, что это общее практическое правило, которым пользуются многие электрики. Фактически, простой поиск в Google показал, что кто-то на форумах DoItYourself. com порекомендовал стандартный молоток весом 16 унций, стоящий на конце, в качестве контрольной высоты. Сайт eHow.com рекомендует использовать в качестве ориентира «молоток электрика». В сообщении на форуме DIYChatroom также рекомендуется использовать молоток на 16 унций, который поднимает вас примерно на 18 дюймов от пола.

Итак, я бы использовал молоток в качестве ориентира.

Создан 17 сен.

Брайан Брайан

3,1511010 золотых знаков2525 серебряных знаков4343 бронзовых знака

4

В Великобритании в Части P Строительных норм от 2010 г. говорится, что для новых построек ( выделено мое):

Утвержденный документ M

рекомендует, чтобы только в новых жилищах выключатели и розетки для освещения и другого оборудования находились на расстоянии 450–1200 мм от уровня готового пола . Утвержденный документ M не рекомендует высоту для новых потребительских устройств. Однако одним из способов соблюдения Части M в новых жилищах является установка потребительских блоков таким образом, чтобы переключатели находились на высоте от 1350 мм до 1450 мм над уровнем пола. На этой высоте потребительский блок недоступен для маленьких детей, но доступен для других людей, когда они стоят или сидят.

На практике в районах с ограниченным риском обычно бывает так, что, если не указано иное, строитель дома устанавливает выключатели света на 1.2 м над уровнем готового пола, а розетки находятся на высоте 450 мм (примерно 18 дюймов) над уровнем готового пола. Изолирующие переключатели, например, для вытяжного вентилятора для душа, не имеют такой высоты (и вместо этого будут установлены близко к уровню потолка).

Создан 16 янв.

Роуленд Шоу

233 золотой знак33 серебряных знака1010 бронзовых знаков

Длина молотка или передняя часть лопаты — хорошее грубое приближение.Точный ответ согласно нормам SANS 10142 гласит, что он должен находиться на высоте 500 мм над уровнем пола.

Doresoom

15.4k2727 золотых знаков7272 серебряных знака116116 бронзовых знаков

Создан 27 июля ’14 в 11: 182014-07-27 11:18

3

Хотя я согласен с @matthew, потому что он отвечает на ваш вопрос: «Какая стандартная высота?. .? », И мне нравится подбирать высоту существующих розеток.

Тем не менее, все больше и больше домов, которые мы строим, мы устанавливаем 18-дюймовые розетки AFF, чтобы соответствовать требованиям ADA (не потому, что мы должны, а потому, что клиенты старше и осознают, что их «диапазон охвата» сокращается).

Также мы устанавливаем лифты (или шахты будущих лифтов) в многоэтажных домах. По мере старения населения мы все будем думать о разработке «вещей» и «использования» для этой стареющей группы.

Создан 30 окт.

Ли Сэм Ли Сэм

21.9k33 золотых знака1717 серебряных знаков3939 бронзовых знаков

2

Нет кода высоты электрических розеток. У вас стандартная высота 16 дюймов до верха распределительной коробки и стандартная высота 48 дюймов до верха распределительной коробки. Кроме того, существуют индивидуальные высоты, которые разные компании используют в зависимости от домовладельца или строителя. Специализированные дома обычно имеют стандартную высоту, а нестандартные дома обычно также получают стандартную высоту, если иное не указано в чертеже, домовладельцем или строителем.

Создан 15 янв.

Джеймс Джеймс

1111 бронзовый знак

13 дюймов или длина молотка от основания до дна коробки (не молоток для обрамления) вот и все.Он есть в кодовой книге, не входящей в другие категории, и там есть стандарт для всех торговых точек. Кухня, подсобное помещение, ванна и т.д .:.

Создан 08 июл.

1

проводка для меня, все розетки на кухне выше стойки.У меня есть розетки на расстоянии 6 футов за телевизором, розетка на высоте кровати рядом с моей кроватью для удобства (моя). 42 дюйма высотой у моего стола. Сделайте свои собственные условия

Создан 05 авг.

Очень активный вопрос . Заработайте 10 репутации, чтобы ответить на этот вопрос. Требование репутации помогает защитить этот вопрос от спама и отсутствия ответов. Обмен стеклами товаров для дома лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в ​​отношении файлов cookie.

Принимать все файлы cookie Настроить параметры

электрические — Разъяснение правил NEC 6/12

С NEC 2014 года:

210. 52 Розетки в жилых помещениях. В этом разделе представлены требования к розеткам на 125, 15 и 20 ампер. Емкости, требуемые данным разделом, должны быть добавлены к любой емкости:

(1) Деталь светильника или прибора, или

(2) Управляется настенным выключателем в соответствии с 210.70 (A) (1), исключение № 1 или

(3) Находится в шкафах или шкафах, или

(4) Расположен на высоте более 1,7 м (5 1⁄2 футов) над полом

Ссылка в № 2 — это розетка с переключателем для освещения в комнате.Если у вас была розетка, установленная рядом с переключателем и находящаяся менее чем на 5 ½ футов над полом, ее можно было считать обслуживающей линию пола. Однако с практической точки зрения использование шнура для подключенного оборудования на линии пола будет ограниченным.

Итак, №3 означает, что вы не можете использовать розетки внутри шкафа, чтобы обеспечить расстояние между розетками линии пола. Розетка внутри сцены домашнего кинотеатра не считается розеткой линии пола. Нет никаких исключений для доступа в шкафу через «люк», код просто говорит, что они не могут быть использованы для удовлетворения требуемых розеток, точка.

210,52 (A) Общие положения. В каждой кухне, семейной комнате, столовой, гостиной, гостиной, библиотеке, логове, солярии, спальне, комнате отдыха или аналогичной комнате или зоне жилых единиц должны быть установлены розетки в соответствии с общими положениями, указанными в 210.52. (A) (1) — (A) (3).

(1) Расстояние. Емкости должны быть установлены таким образом, чтобы ни одна точка, измеренная по горизонтали вдоль линии пола любого пространства стены, не превышала 1.8 м (6 футов) от розетки.

(2) Стенное пространство. В данном разделе пространство стены должно включать следующее:

(1) Любое пространство шириной 600 мм (2 фута) или более (включая пространство вокруг углов), не прерываемое по линии пола дверными проемами и аналогичными проемами, каминами и стационарными шкафами

(2) Пространство, занимаемое неподвижными панелями в наружных стенах, за исключением раздвижных панелей

(3) Пространство, предоставляемое фиксированными перегородками, такими как отдельно стоящие барные стойки или перила

(3) Напольные розетки. Розетки для розеток в полу не считаются частью необходимого количества розеток, если они не расположены в пределах 450 мм (18 дюймов) от стены.

Наконец, розетки необходимы в пределах 6 футов от двери с обеих сторон, чтобы люди не протянули удлинители через дверной проем. Надеюсь, вы понимаете, что это небезопасная практика.

Удачи в вашем проекте!

Высота для установки розеток и переключателей

Как установить выключатели и розетки света: насколько высоко должны быть розетки и выключатели от пола, реконструкция и модернизация домашней электропроводки.

Руководство по установке коробок для розеток и переключателей
[ad # block] Электрический вопрос: Насколько высоко должны быть розетки и переключатели от пола?

• Я прокладываю в доме электропроводку для гостиной и спальни.
• Как далеко выключатели света находятся от пола?
• То же самое для дюбелей, как далеко они должны быть?

Этот вопрос по электропроводке пришел от: Дебби, домовладельца из Коффман-Коув, Аляска.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Дебби.

Как установить выключатели и розетки освещения

Применение: Монтаж домашней электропроводки.
Уровень квалификации: от среднего до продвинутого — лучше всего выполняется электриком.
Необходимые инструменты: сумка для электромонтажных работ с ручными инструментами для грубого монтажа, электродрель и сверла, удлинители и лестница, если необходимо.
Безопасность: При выполнении электромонтажных работ должны быть приняты все меры личной безопасности.Расчетное время: зависит от масштабов проекта, масштабов проекта и доступного доступа к области проекта.
Меры предосторожности: Любая существующая проводка в непосредственной близости, которая может мешать установке, должна быть идентифицирована, отключена и помечена.
Уведомление: Установка дополнительной электропроводки или модернизация существующих электрических цепей и электропроводки всегда должны выполняться в соответствии с местными и национальными электротехническими нормами, с разрешением и проверяться.

Установка электрических коробок для выключателей света и настенных розеток

• Установка электрических коробок для выключателей света
• Средняя высота выключателей освещения составляет 46 дюймов от пола до центра распределительной коробки.
• Это также верно для настенных розеток на кухне и в ванной, где выключатели и розетки находятся на одной высоте.

• Установка электрических коробок на розетки
• Средняя высота розеток составляет 12 дюймов от пола до центра выпускной коробки.

• Реконструкция и модернизация домашней электропроводки
• При модернизации домашней электропроводки или реконструкции фактическую высоту можно отрегулировать таким образом, чтобы высота переключателей и розеток соответствовала высоте других существующих розеток и переключателей.
• В соответствии с требованиями проекта должны применяться местные и национальные электротехнические нормы и правила.

• ADA, Американский закон об инвалидах: кодексы и стандарты инвалидности
• Обеспечение доступа к выключателям и розеткам света:
• Если коды ADA и Disability будут применяться к проекту, конкретные местоположения и отметки будут описаны на наборе планов или наборе чертежей.

Подробнее об установке выключателей и розеток

Электропроводка розетки

Электромонтаж электрических розеток для дома

Домашняя электропроводка включает розетки на 110 вольт и розетки и розетки на 220 вольт, которые являются обычным местом в каждом доме.Посмотрите, как сделана разводка электрических розеток для дома.
Как подключить коммутатор

Подключение переключателя света — Схема 1

Электрические схемы
Полностью объясненные электрические схемы выключателя света. Подробные схемы электропроводки и изображения помогут в реализации ваших домашних проектов по электрике.
Освещение для дома Коды электротехнического освещения Коды электропроводки дома

Электрические кодексы для домашней электропроводки

Электротехнический кодекс Справочник по установке электрических коробок и электропроводки.

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально для домовладельцев, студентов, Разнорабочих, разнорабочих женщин и электриков Включает: Электромонтаж розеток GFCI Электромонтаж домашних электрических цепей 12010 Вольт и 240 Вольт2 Электропроводка выключателей света Электропроводка 3-проводного и 4-проводного электрического диапазона Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя Поиск и устранение неисправностей и ремонт электропроводки Способы подключения для Обновление электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Будьте осторожны и безопасны — никогда не работайте в цепях под напряжением!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

Высота установки выключателей света. Высота установки выключателей и розеток от пола. Стандартная высота для установки выключателей и розеток.

При проведении капитального или мелкого ремонта в квартире или в загородном доме часто проводится замена инженерных коммуникаций.

В этом случае особенно актуален вопрос, на каком расстоянии от пола делать розетки и устанавливать выключатели света.

Расположение электрических розеток и выключателей

Электромонтаж в земле

На следующем фото показаны раскопки, подготовленные для подключения к электросети, и ответвления к автоматическим воротам и, возможно, домофону. Прокладывая кабели в землю, убедитесь, что правильно пометили их концы.Второе важное дело — укрыть проложенные ранее электрические кабели голубой фольгой. Эта практика является предупреждением об электропроводке котлована во время последующих раскопок. Иллюзия в том, что мы все запомним и как это было закопано и установлено.

К сожалению, мастера и электрики должны следить за каждым этапом строительства. Вы хотите чего-то хорошего или хотя бы получить это. На следующем фото показаны две синие сваи, которые подводятся к главному выключателю в доме.После проверки местности, то есть обливания одной лисы водой из распределительного устройства выяснилось, что вода текла с двух свай и к тому же была грязной. Это значит, что под фундамент повредились сваи. Когда это произошло и на какой стадии строительства?

В результате планирования мы сможем рассчитать достаточное количество устройств и предотвратить последующую нехватку источника питания для конкретного устройства. Не менее важным моментом при планировании расположения электроприборов является расстояние от пола до розетки. Неправильно подобранная высота сделает их последующее использование неудобным и, возможно, небезопасным.

Однако известно, что теперь необходимо выкопать землю, возможно, для того, чтобы выковать фундамент и устранить неисправность. При планировании электромонтажа рекомендуется заранее решить, какая дверь будет открыта, чтобы установить переключатели и разъемы с правой стороны. На практике гнездо пригодится во всех углах комнаты. Стоит учесть «бонусные» кабели. Например, кабели громкоговорителей от телевизора до угла стены скрыты под штукатуркой там, где будут громкоговорители.Другой пример — слепой мониторинг или установка сигнализации.

• В основном на основе стандартных зон установки.
• Эксперименты и сокращения всегда плохо заканчиваются.
• Лучше иметь одну розетку больше, чем одну розетку.
• Но не переусердствуйте.

В абонентском распределительном щите предусмотрено отдельное освещение и отдельные цепи для подключения разъемов, размер которых соответствует количеству светильников и розеток, установленных в доме абонента. Допустимый ток проводимости означает постоянное значение силы тока, которое проводник может выдержать без постоянной температуры, превышающей определенное значение. По номинальному току — допустимый ток проводимости, на котором предусмотрена электроустановка. Ток перегрузки означает любой ток, превышающий номинальный, создаваемый в безупречной электрической цепи. Короткое замыкание по току — это перегрузка по току, вызванная незначительным дефектом импеданса между точками, которые потенциально могут различаться во время нормальной работы.Под дефектным током понимается ток, возникающий в результате проникновения или загрязнения изоляции. «Замыкание на землю» означает ток короткого замыкания, протекающий в землю. Под электрической колонкой понимается соединительная часть, соединяющая ответвление с электроприводом потребителя. Электрическое соединение означает часть системы распределения электроэнергии между электрической сетью и выходными клеммами электросчетчика. 2

Итак, открываем раздел, в котором указаны требования к устройству электропроводки в жилых домах, и видим следующее:

1. Расстояние розеток и выключателей от пола в жилых помещениях составляет не то же самое. . Розетки устанавливаются на высоте 20-30 см от поверхности пола, а устройства управления освещением — выше.

Важно: если в семье есть маленькие дети, в обязательном порядке необходимо установить под вилку домкраты, снабженные специальными защитными шторками.

Выдержки из правил электромонтажа

Электрическое соединение означает соединительный элемент между линией распределения электроэнергии и ответвлением. Электрическое подключение может быть под землей.Разветвительная выемка означает ответвление, к которому подключается электрическое соединение между колонной и установленными электрическими элементами, и где осуществляется защита электрической колонки от перегрузки и короткого замыкания. Изоляционные полы — это полы из материалов, которые по своей природе изолируют, или полы из изоляционных материалов, установленных на неизолированных опорах.

1. На вопрос, как далеко от пола в кухонном помещении устанавливаются розетки, ЭМИ также дает четкий ответ на высоте 1. 3 м от поверхности пола. Но следует учитывать, что это правило можно изменить в соответствии с расстановкой и высотой мебели.

Важно: следует помнить о требованиях, изложенных в п. 7.1.50 ПУЭ: наименьший зазор от электрического разъема до газопровода должен быть не менее 0,5 м.

Условия, которым должен соответствовать персонал при установке в помещении. Выполнение внутренних электроустановок должно производиться персоналом энергоснабжающих предприятий или персоналом других уполномоченных органов.Несоблюдение правил из-за электропроводки и факта запуска электроустановок других единиц или лиц, кроме тех, которые предусмотрены в предыдущих статьях, наказывается в соответствии с законом, из-за тяжести совершенного преступления и последствий, которые могут результат этих работ.

1. Теперь попробуем разобраться, какое расстояние от розетки до пола должно быть в помещении с повышенной влажностью. Согласно техническим нормам в ванных комнатах, душевых и саунах установка электроприборов должна производиться на высоте 1 метр от поверхности пола.

Технические условия на выполнение внутренних установок Любые новые работы, улучшение, разделение или модификация внутренних установок 3. Начнутся только после того, как электроэнергетическая компания утвердит заявку на начало работ и план установки, который формируется предварительное досье. Предварительный установочный файл будет подготовлен авторизованным электриком в двух экземплярах и будет включать: общий план здания, в котором будет проводиться внутренняя установка; индикация положения электрощита; мощность и количество ламп и электроприборов, предназначенных для установки в этих помещениях.

Важно: Не устанавливайте электрические розетки непосредственно в душе и парной.

Еще один важный момент: в соответствии с п.7.1 правил электроустановок расположение розеток и выключателей должно осуществляться на расстоянии не менее 0,6 метра от двери душевой кабины. Причем подключение электроприборов в помещениях с повышенной влажностью следует производить через устройства защитного отключения (УЗО).

Проведя анализ возможности и условий подключения к электрической распределительной сети будущего абонентского салона, поставщик утверждает представленный план. Один экземпляр остается у поставщика, а другой возвращается подрядчику, который может приступить к работе. При этом следует учитывать, что энергоблок может проектировать, выполнять промышленные работы и обеспечивать электроэнергией только здания на дорогах общего пользования. После завершения установок, предусмотренных в предварительном файле, и завершения подключения заявитель заполнит и отправит поставщику через уполномоченного электрика установщика окончательное досье на установку, которое будет включать: запрос на подключение; Это означает, что установка соответствует применимым стандартам, нормам и правилам; план квартиры по отношению к остальной части дома и ориентация на улицу, назначение каждой комнаты; принципиальная электрическая схема с указанием расположения ламп, выключателей, розеток и щитов; Схема разводки с разрезом электрических проводов на выходе распределительного щита.

Ситуация за рубежом

В соответствии с британским стандартом BS7671:

• Розетки можно устанавливать на расстоянии 450-1200 мм от поверхности пола.
• Нет ограничений по количеству электроприборов в помещении.

В соответствии со стандартами, изложенными в Национальном электротехническом кодексе США (NEC), а именно в разделе 210.52 (A) (1):

Где правильно установить в детской

При выполнении внутренних электромонтажных работ необходимо принять меры защиты меры против прямого поражения электрическим током и травм от поражения электрическим током при непрямом контакте в соответствии с «Правилами охраны труда».В зависимости от характера оборудования и конкретных условий эксплуатации в зависимости от характера оборудования и конкретных условий эксплуатации будут недоступны: электрическая изоляция всех токопроводящих элементов, входящих в рабочие цепи тока; использование защитных чехлов; обеспечение надежно закрепленных корпусов на опорах, через которые в отверстия не могут попасть живые элементы вручную; расположение на обычно недоступных высотах. четыре.

1. Розетки следует устанавливать на расстоянии не менее 6 футов (1.8 м) друг от друга. Расстояние рассчитывается по стенам по линии пола. Таким образом, первый разъем можно установить через 1,8 метра от дверного проема, следующий — через такой же промежуток и так по периметру, постепенно переходя из комнаты в комнату.
2. Розетки устанавливаются на высоте 30,5-41 см (12-16 дюймов). Расчет высоты ведется от пола, раковины в ванной или от кухонной столешницы. Однако эти параметры могут быть пересмотрены исходя из особенностей дизайн-проекта и характеристик используемой мебели.

Особенности расположения переключателей

Для защиты от косвенного поражения электрическим током элементы, которые обычно не находятся под напряжением, но могут находиться под напряжением из-за сбоя установки, будут обеспечены соответствующими мерами защиты. Для этого бытовая техника будет ассоциироваться с охраной. Нулевой защитный провод устанавливается отдельно между клеммой нулевой защиты распределительного устройства и розеткой защитного контакта, расположенной в месте, где нет электроизоляционного пола. Нулевой защитный зажим платы будет подключен отдельным нейтральным проводом к нулевому зажиму клеммной колодки.

Когда мы разобрались с разъемами, попробуем определиться, что такое инструкция по установке переключателей. Сегодня на специализированных форумах есть множество аргументов в пользу той или иной высоты установки электроприборов. Какое единственно правильное мнение?

В советское время установка бытовых рубильников производилась на уровне глаз взрослого человека, который равен 170-180 см.Сегодня стандарты монтажа соответствуют так называемым европейским стандартам. По этим правилам высота установки составляет 80-90 см от уровня пола.

Соединение между защитным нулевым выводом и ветвями нерва и нулевой электрической сетью будет достигаться одним нулевым рабочим и защитным проводником при следующих условиях: нейтральный проводник соединения должен иметь сечение с более высокой степенью Более сечение фазного проводника; соединение нейтрального провода должно быть подключено к нейтральному проводу электрической распределительной сети двух различных соединений и к распределительному щиту в ответвлении через два разных зажима; нейтральный провод должен быть закреплен таким образом, чтобы соединение с зажимом не касалось механически сети или ответвления; рейка усиления, к которой подключается соединение, должна быть подключена к нулевому проводу сети.

Если установка рубильника производится в непосредственной близости от двери, зазор от него до дверной коробки должен быть не менее 10 см. Считается, что такое расположение намного удобнее, чем эталон советских времен.

В Правилах устройства электроустановок (ПУЭ) конкретные параметры удаленности выключателей от пола не указываются.

Для выполнения внутренних электроустановок должны использоваться соответствующие материалы и приспособления.Окружающая среда, опасность поражения электрическим током и опасность пожара. Если комнату или комнату в комнате можно разделить на несколько категорий, будут приняты особые меры защиты. Избегайте размещения электрических установок по тому же маршруту, что и трубы других установок. Запрещается непосредственно устанавливать на горючие элементы конструкции проводов, пластиковых труб и электроприборов.

Установка этих материалов и устройств на элементы конструкции из горючих материалов допускается только в том случае, если они вставлены из негорючих материалов. При необходимости будут использоваться: слои штукатурки толщиной не менее 1 см: полосы асбеста, превышающие 3 см с обеих сторон, провода или трубки; Негорючие пространства, которые распределят элементы электроустановки на расстоянии не менее 3 см от горючих элементов. Аналогичные меры следует предпринять и в случае подземной штукатурки.

Несмотря на это, в обязательном порядке следует учитывать следующие рекомендации:

• Пункт 7.1.48. Бытовые электроприборы следует устанавливать от дверных проемов душевых кабин на расстоянии не менее 0.6 мес.
• Пункт 7.1.50. Бытовые электроприборы, в том числе домкраты и рубильники, устанавливают от газопровода на расстоянии не менее 50 см.

Важно: Соблюдение правил монтажа необходимо не только для безопасности и эффективности работы электроприборов.
При новом подключении к электросети неправильное размещение электроприборов в доме или квартире может вызвать проблемы при оформлении разрешительной документации.

Запрещается переключение дымоходов и дымоходов элементами электроустановок.Если проход между комнатами в разных условиях, они будут склоняться в комнату с более суровыми условиями. И закройте изолирующей маской. Пересечение строительных элементов из горючих материалов с элементами электроустановки будет осуществляться путем защиты щелей от негорючих материалов. Избегайте прокладки труб на перекрытиях мостов. Не устанавливайте выключатели и розетки в ванных комнатах. Их необходимо устанавливать вне этих помещений.

Исключение составляют бритвенные станки.Если установлен аналогичный разъем, он будет запитываться от специального утвержденного изолирующего трансформатора, который имеет дополнительную изоляцию на вторичной стороне. Розетка обычно устанавливается на корпус трансформатора. Розетку рекомендуется оборудовать специальным выключателем, который позволяет подключать изолирующий трансформатор к сети только при использовании розетки. Эти розетки обычно устанавливают возле зеркала на высоте 2 м от пола.

Заключение

Больше полезной и интересной информации вы сможете найти, посмотрев видео в этой статье.»>

Заключение

Более полезную и интересную информацию вы можете найти, посмотрев видео в этой статье.

При ремонте и замене электропроводки возникает вопрос: какой должна быть высота розеток от пола? Как установить переключатели высоко? Есть какие-то правила, регулирующие это?

Есть ли правила

В современных квартирах чаще всего можно увидеть один из двух вариантов:

• советский — выключатель на высоте 160-180 см, розетки — 90 см,
• европейский — выключатель на уровне 90 см, розетки на высоте 30 или 90 см.

Единых нормативов по размещению электрооборудования в квартирах нет. Есть рекомендации СНиП и ПУЭ, но это только рекомендации, а не строгие требования. Регулируется расположение розеток и выключателей в местах, где их неправильная установка может быть опасной, например, в ванной, душевой или на кухне возле газопровода.

Важно только, чтобы высота розеток и выключателей была такой, чтобы не было опасности повреждения и попадания воды.Поэтому, где их устанавливать, в большинстве случаев решать вам.

«Европейский стандарт»

Этим названием обозначено расположение электрооборудования в новых домах с ремонтом. Обычно выключатель располагается на высоте 90 см от пола, розетки — на высоте около метра и дополнительно на расстоянии 30 см от пола.

Не регулируется никакими стандартами; просто многие считают его более удобным, чем советский, который был принят в старых домах.Низко расположенным выключателем могут пользоваться даже дети, а розетки, установленные вплотную к полу, позволяют спрятать провода и удобно расположить оборудование с короткими шнурами питания.

Существует еще американский стандарт, согласно которому

• розетки на высоте 30,5-41 см от уровня пола, рабочие поверхности,
• , расстояние между ними 180 см, считая от дверного проема.

ПУЭ

регламентирует установку электрических розеток в ванных и душевых, а также их расположение относительно газопровода.

• От душевой двери электрические розетки должны находиться на расстоянии не менее 0,6 м.
• Запрещается их установка в банях, саунах, санузлах, душевых, кроме душевых и санузлов в квартирах и гостиничных номерах.
• Электрооборудование от газопроводов размещается на расстоянии не менее 0,5 м.
• Розетка в ванной подключается через устройство УЗО (устройство защитного отключения).
• Каждая группа розеток в квартире по правилам также должна иметь свое УЗО.

Требования ГОСТ и СП

Расстояние от розетки до двери душевой кабины по ГОСТу также должно быть не менее 0,6 м.

Устанавливать розетки в квартирах и домах необходимо с соблюдением следующих правил:

• на каждые 4 м периметра жилого помещения устанавливается одна электрическая розетка, а в коридорах — одна на каждые 10 кв.
• расстояние до кондиционеров и электроплит не регламентируется,
• в частном и односемейном доме количество розеток определяет заказчик (собственник).

В кухне бытовой техники много, поэтому розеток должно быть достаточно, чтобы не приходилось включать устройства, особенно мощные, через удлинитель. Традиционно их размещают на трех уровнях: 10-15 см, 110-120 см и 200-250 см от пола.

Для приборов, которые располагаются на столе или на других рабочих поверхностях, то есть для микроволновки, тостера, мультиварки и подобного малогабаритного оборудования, розетки размещают на высоте 20 см от рабочей поверхности или 110-120 см. от уровня пола.Этот уровень обусловлен габаритами кухонных гарнитуров, столешницы которых обычно имеют высоту 0,9 метра.

Рекомендуется устанавливать с защитными крышками возле гнезда электрической розетки. От раковины их делают на расстоянии примерно 80 см.

Для стиральных и посудомоечных машин и холодильников — 10-20 см от пола.

Розетки для кухонной вытяжки и светильников, встраиваемые в мебель, должны располагаться на высоте 2-2,5 м от пола, на расстоянии не менее 20 см от центра вытяжки.Расположенные на этом уровне розетки не видны с пола, они прячутся за шкафчиками, и чтобы добраться до них, достаточно просто встать на стул. Это удобно, так как они используются нечасто.

Розетки для встраиваемой техники обычно размещают на высоте 0,3-0,6 м от пола; вам не нужно устанавливать их непосредственно за оборудованием, чтобы к ним было легко получить доступ. Обычно для этого вырезают задние стенки шкафов и тумбы, но в современной мебели есть цоколь высотой около 12 см.В нем удобно размещать розетки, что примерно в 10 см от пола.

На кухне необходимо расположить розетки для электроприборов таким образом, чтобы не возникало перегрузок. Если установлены стиральная и посудомоечная машины, их можно подключать к одному УЗО, но включать их одновременно нежелательно. Для холодильника нужна отдельная линия с заземлением, подключать через удлинитель не стоит.

Примерное расположение розеток на кухне показано на рисунке.Если позволяет место, предусмотрите дополнительные углы, над обеденным столом, а если на кухне есть телевизор, то там, где он будет.

Ванная

Влажность в ванной всегда повышенная, поэтому здесь используется электрооборудование с повышенной влагозащищенностью — не ниже IP44, электрические розетки должны иметь брызгозащищенную крышку. Выключатели обычно устанавливают не внутри, а снаружи ванной.

Согласно Правилам установки электрооборудования розетка должна находиться не менее 60 см от двери душевой кабины, такое же расстояние должно сохраняться от раковины.

Высота пола выбирается любой удобной, но нельзя ставить розетки в ванной на высоте менее 15 см от пола, чтобы в них не попала вода при возможной протечке.

Спальня

В спальне выключатели общего освещения удобно ставить по обе стороны от двуспальной кровати на высоте 0,7 м, чтобы можно было пользоваться, не вставая с места. Также рядом набор розеток, в которых можно включить лампы или лампу, стоя на прикроватных тумбочках, или поставить телефон на зарядку.

Еще одна на высоте 0,15-0,2 м над туалетным столиком для подключения фена, щипцы для завивки тоже пригодятся. Если спальня выполняет другие функции, розеток потребуется больше.

Другие помещения

Если в комнате стоит рабочий, письменный или компьютерный стол, то розеток должно хватить для размещения всей необходимой техники и настольной лампы. Их устанавливают на высоте 0,15-0,2 м над столешницей и 30 см над полом.Для компьютера, телевизора, принтера и подобной стационарной техники розетки лучше разместить за ним. Это следует учитывать при разработке плана размещения этого электрооборудования.

В длинном коридоре переключатели желательно ставить на обоих концах. Устанавливая выключатель возле двери, учитывайте, в какую сторону он открывается.

Планировка

Перед началом ремонтных работ укажите место для установки каждой розетки и выключателя.Необходимо составить схему, на которой будут указаны все электроустановки и каналы для проводов. Это поможет избежать ситуации, когда выключатель находится за шкафом или провод не доходит до электрической розетки.

На плане нужно указать

• мест прохождения водо- и газопроводов,
• окна и двери
• размещение всей мебели,
• местонахождение бытовой техники с наименованием,
• дорожек электропроводки по стенам,
• все розетки, в том числе телефонные, кабельный интернет.
• Все это нужно спланировать до того, как будут пробиты каналы в стенах.

Розетки и выключатели в разных комнатах

В помещениях различного назначения имеются рекомендации ПЭУ по размещению электрооборудования.

• В производственных помещениях розетки делают на высоте 0,8-1 м от пола и на высоте 1,5 м, если провода подводятся сверху.
• В детских учреждениях — розетки и выключатели на высоте 1.8 мес.
• В остальных помещениях розетки устанавливают на высоте не более 1 м, выключатели — от 80 до 170 см.

Заключение

Размещение розеток и выключателей — это скорее вопрос удобства. Расстояние от пола строго не стандартизовано, но регулируются другие аспекты, такие как расстояние от душевых, раковин, газовых труб, от пола в ванной, что связано с электробезопасностью. Перед размещением электроустановок желательно составить схему, чтобы после завершения ремонта не было неприятных сюрпризов.

Требования к высоте электрооборудования в жилых помещениях

Целью данной статьи является разъяснение требований BS 7671 , Часть M Строительных правил Англии и Уэльса и BS 8300: 2009 (Проектирование зданий и подходов к ним для удовлетворения потребностей людей с ограниченными возможностями), касающихся к высоте установки электрооборудования в жилых помещениях.

Кроме того, в статье будут приведены рекомендации по высоте установки оборудования в жилищах с риском затопления, а также по размещению розеток рядом с раковинами.

Требования стандарта BS 7671

BS 7671 требует, чтобы розетка на стене или аналогичной конструкции была установлена ​​на достаточной высоте над полом или любой рабочей поверхностью, чтобы минимизировать риск механического повреждения розетки или соответствующей вилки и гибкого шнура. во время вставки, использования или извлечения заглушки (см. Правило 553.1.6)

Цель требования — избежать повреждений, которые могут возникнуть из-за слишком тугого перегиба гибкого шнура между вилкой и полом или рабочей поверхностью.

Кроме того, требуется, чтобы монтажная высота настенных розеток и других аксессуаров была достаточной, чтобы избежать намокания или ударов, например, в результате мытья пола (см. Группы правил 522.3 и 522.6).

Требования части М СНиП

Часть M Строительных правил, применяемых в Англии и Уэльсе, требует, чтобы люди могли получить доступ и использовать здание и его объекты в разумных пределах.

Раздел 1.18 Утвержденного документа M , который применяется к новым жилищам, включает в себя цель помочь людям, чья досягаемость ограничена, облегчить пользование жилищем путем размещения настенных выключателей и розеток на подходящей высоте.

Одним из способов решения вышеуказанной задачи является установка выключателей и розеток для освещения и других аксессуаров в жилых помещениях на соответствующей высоте от 450 мм до 1200 мм от уровня готового пола (см. Рис. 1).

BS 8300: 2009 — это свод правил, который включает рекомендации по высоте установки электрического оборудования для удовлетворения потребностей людей с ограниченными возможностями. Рекомендации применимы к проектированию новых зданий и для оценки доступности и удобства использования существующих зданий и их улучшений, хотя они не применяются к жилым помещениям или жилым зданиям, предназначенным исключительно для использования людьми с ограниченными возможностями. Верхний и нижний пределы монтажной высоты, указанные в BS 8300 , воспроизведены в Таблице 1.

Некоторые значения высоты в Таблице 1 выходят за пределы максимальной монтажной высоты 1200 мм и минимальной высоты 450 мм, указанных в утвержденном документе M . В таких случаях может быть целесообразно выбрать высоту установки, которая соответствует рекомендациям таблицы 1 и утвержденного документа M .

Если установка розетки на верхнем пределе высоты может создать повышенную опасность споткнуться, например, если ребенок споткнется о гибкий шнур, подключенный к розетке, следует рассмотреть возможность установки розетки на более низкой высоте. предел.

Для обеспечения доступа инвалидов-колясочников розетки, переключатели и органы управления должны располагаться на расстоянии не менее 350 мм от углов комнаты.

Жилища, подверженные затоплению

Руководство по вопросам, связанным с наводнением, приводится в публикации под названием «Подготовьте свою собственность к наводнению», а бесплатную электронную копию можно загрузить, посетив раздел «Наводнение» на веб-сайте Агентства по окружающей среде www.environment-agency.gov.uk.

Дальнейшие инструкции по затоплению (включая риск наводнения) приведены в утвержденном документе C — Подготовка площадки и устойчивость к загрязнителям и влаге. , который применяется в Англии и Уэльсе, можно загрузить, посетив веб-сайт строительных норм и правил правительства Великобритании www.Planningportal.gov.uk.

При проведении работ в жилище, подверженном риску затопления, следует учитывать следующие вопросы, некоторые из которых включены в раздел «Подготовка вашей собственности к затоплению»:

• Электрооборудование, такое как потребительские блоки, счетчики (по согласованию с дистрибьютором) и розетки, следует монтировать выше ожидаемого уровня затопления.
• Кабели, питающие нижний этаж, должны быть проложены через верхний этаж, чтобы предотвратить возможное повреждение от наводнения нижнего этажа.
• Кабели, которые могут быть повреждены в результате затопления, должны быть втянуты в пластиковый трубопровод. В таких трубопроводах требуются дренажные отверстия для предотвращения скопления воды в нижних точках трубопровода, тем самым снижая риск длительного повреждения водой кабелей и связанного с ними оборудования. Предоставление таких трубопроводов может уменьшить объем работ по замене проводки, необходимых после наводнения (в зависимости от количества воды и грязи, попадающих в такие каналы и связанное с ними оборудование).

Что касается оборудования, принадлежащего распределителю электроэнергии, Правила безопасности, качества и непрерывности электроснабжения (ESQCR) 2002 требуют, чтобы распределитель устанавливал и, насколько это практически возможно, обслуживал оборудование для предотвращения опасности (Регламент 24 ESQCR).В соответствии с требованиями Правила 24 от дистрибьютора может потребоваться учесть наводнение.

13 A BS 1363 розетки и аналогичные аксессуары, установленные рядом с раковиной, краном или умывальником

Чтобы уменьшить воздействие брызг, розетки и аналогичные аксессуары, как правило, следует устанавливать на расстоянии не менее 300 мм (в идеале не менее 1000 мм) в горизонтальной плоскости от краев раковины. кран или умывальник.

Для получения других рекомендаций и публикаций посетите веб-сайт ELECSA. Информацию о схемах внутренних установщиков ELECSA см. На сайте www.elecsa.co.uk

Какова минимальная высота AFF настенной электрической розетки в соответствии с правилами Нью-Йорка? | by Skwerl

Электротехнические нормы Нью-Йорка не определяют минимальную высоту монтажа.

Раздел 210.52 Электротехнического кодекса Нью-Йорка 2011

Раздел 210.52 NEC (Национальный электротехнический кодекс) и Электротехнический кодекс Нью-Йорка (на основе NEC 2008 г.) не определяют минимальную высоту установки, но вы должны соблюдать требования к высоте установки местной электросети.

Согласно исследованию Скверла, Нью-Йорк не указывает минимальный уровень. Обычная высота настенной розетки составляет от 12 до 18 дюймов AFF (над чистым полом). В редких случаях розетки по-прежнему устанавливаются в плинтусах и в полу с соответствующими коробками / крышками.

Для «подсчета» розетки должны находиться на высоте менее 5–6 дюймов над полом. NEC 210.52 (4)

Требование Закона США об инвалидах.

Свод федеральных правил 28 Часть 36 (Закон об инвалидах Америки) в разделе 4.27.3 гласит, что розетки для электрических и коммуникационных систем на стенах должны устанавливаться на высоте не менее 15 дюймов над полом. Однако исключение указывает на то, что это не относится к розеткам, не предназначенным для использования жителями здания. Максимальная высота розеток и / или выключателей составляет от 48 до 54 дюймов, в зависимости от условий, см. разделы 4.2.5 и 4.2.6 ADA.

Горизонтальное размещение (для справки)

NEC 210–52 Как правило, розетки в жилых помещениях должны быть установлен так, чтобы ни одна точка вдоль линии пола (измеренная по горизонтали) в любом пространстве стены не находилась более чем на 6 футов от розетки в этом пространстве.Розетка должна быть установлена ​​в каждом стенном пространстве шириной 2 фута или более.
