Привёдем несколько примеров для расчёта заземления:

Любой предварительный расчёт заземления сводится к определению сопротивления растекания тока заземлителя в соответствие с требованием ПУЭ, как уже отмечалось ранее, а также на количество требуемых материалов и затрат на изготовления заземляющего устройства (бурение, ручная забивка заземлителей, сварочные работы, электромонтажные работы).

Так же отметим, что любой расчёт начинается с расчёта одиночного заземлителя, одиночный заземлитель применяется в основном для повторного заземления ВЛ опор, где требования ПУЭ (п. 1.7.103.) общее сопротивление растеканию заземлителей должно быть не более 15, 30 и 60 Ом соответственно при тех же напряжениях: 660, 380 и 220 В.
1. Пример расчёта одиночного заземлителя для опоры ВЛ 380 В:

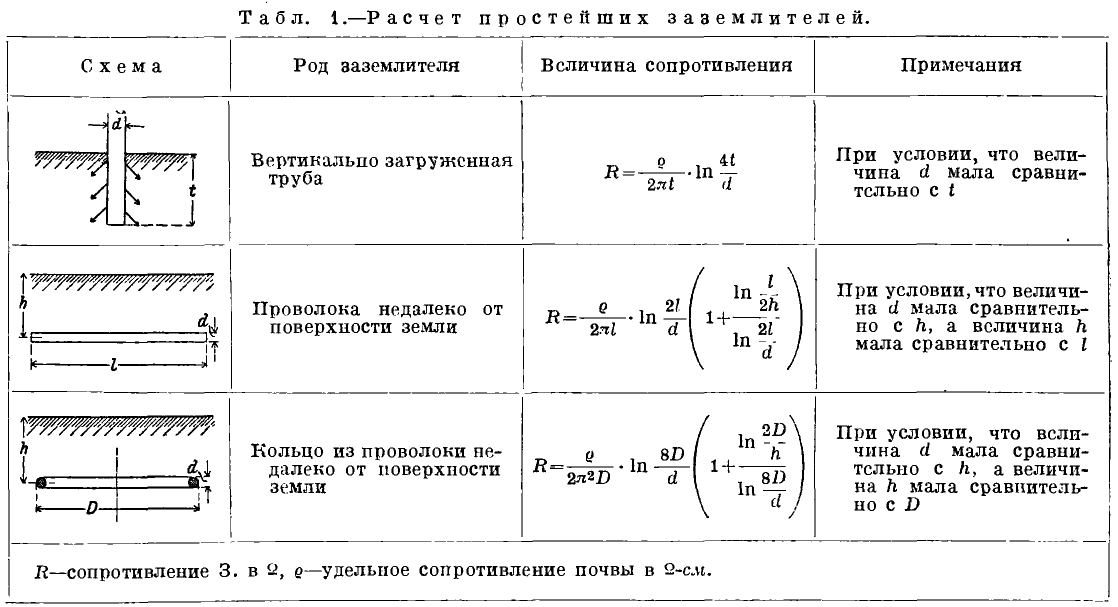

Выбираем арматуру из таблицы 1 для вертикальных заземлителей — круглую сталь ø 16 мм. , длиной L — 2,5 м.В качестве грунта примем глину полутвердую (см. таблицу 5) с удельным сопротивлением ρ — 60 Ом·м. Глубина траншеи равна 0,5 м. Из таблицы 6 возьмем повышающий коэффициент для третей климатической зоны и длине заземлителей до 2,5 м. с коэффициентом промерзания грунта для вертикальных электродов ψ — 1,45. Нормированное сопротивление заземляющего устройства равно 30 Ом. Фактическое удельное сопротивление почвы вычислим по формуле: ρ_факт = ψ·ρ = 1.45 · 60 = 87 Ом·м. Примечание: расчёт одиночного заземлителя проводим без учёта горизонтального сопротивления заземления.

Расчет:

а) заглубление равно (рис. 2): h = 0,5l + t = 0,5 · 2,5 + 0,5 = 1,75 м.;

б) сопротивление одного заземлителя вычислим по формуле, (ρ_экв = ρ_факт):

прим. автора, где ln — логарифм, смотри ⇒ формулы на Рис. 4

Нормируемое сопротивления для нашего примера должно быть не больше 30 Ом., поэтому принимается равным R₁ ≈ 28 Ом., что соответствует ПУЭ для одиночного вертикального заземлителя (электрода) заземления опоры ВЛ — U ∼ 380 В.

Если недостаточно одного заземлителя для опоры, то можно добавить второй или третий, в этом случае для двух заземлителей расчёт выполняется как для заземлителей в ряд, для трёх заземлителей (треугольником) по контуру, при этом надо иметь в виду, что расчёт треугольником малоэффективный, из-за взаимного влияния электродов друг к другу.

2. Пример расчёта заземления с расположением заземлителей в ряд:

Воспользуемся данными из примера 1 , где R = 27,58 Ом·м для расчёт вторичного заземления электроустановок (ЭУ), где нормативное сопротивление требуется не более R_н = 10 Ом, на вводе в здания, при напряжении 380 В и каждого повторного заземлителя не более R_н = 30 (см. ПУЭ п.1.7.103 см. Заземлители) .

Расчет:

а) для расчёта заземления с расположением в ряд заземлителей, как уже отмечалось выше, возьмем данные из примера 1, где R₁ = 27,58 Ом·м одиночного заземлителя и Ψ — 1,45 для третей климатической зоне;

б) предварительное количество стержней вертикального заземления без учета сопротивления горизонтального заземления находится по формуле 4.3 (см. Расчёт заземления):

n₀ = 27,58 / 10 = 3,54 шт, где коэффициент спроса (использования) примем η = 1; далее по таблице 3 выберем число электродов n = 3 в ряд при отношение расстояние между электродами к их длине a = 1хL и коэффициент спроса η = 0,78, далее уточняем число электродов:

n = 27,58 / (10 · 0,78) = 3,26 шт; где потребуется увеличить число электродов или изменить расстояние к их длине a = 3хL, для экономии материалов примем отношение a = 3хL и количество вертикальных электродов равным — n = 3 шт. с коэффициентом спроса η = 0,91: n = 27,58 / (10 · 0,91) = 3,03 шт; т.к. общее сопротивление заземлителя уменьшиться за счёт горизонтального заземлителя;

в) длину самого горизонтального заземлителя найдем исходя из количества заземлителей расположенных в ряд, где а = 3· L = 3 · 2 = 6 м; L_г = 6 · (3 — 1) = 12 м;

г) сопротивление растекания тока для горизонтального заземлителя находим по формуле 5 (см. Расчёт заземления), где в качестве верхнего грунта принято глина полутвердая с удельным сопротивлением 60 Ом·м., до глубины верхнего слоя нашей траншеи t = 0,5 м. см. пример 1; выберем полосу заземлителя 40 х 4 мм., где коэффициент III климатической зоны для горизонтального (полосового) заземлителя возьмём Ψ — 2,2 и коэффициент спроса примем η = 1, т. к. расстояние между электродами более 5 м., что исключает влияние около электродной зоны, по количеству принятых электродов, их длине и отношению расстояния между ними (см. таблицу 3 Расчёт заземления) :

ширина полки для полосы b = 0,04 м.

R_г = 0,366 · (100 · 2,2 / 12 · 1) · lg (2 · 12² /0,04 · 0,5) = 27,90 Ом·м, примем сопротивление горизонтального заземлителя — R_г = 27,9 Ом·м;

где, lg- десятичный логарифм (смотри формулы формулы для расчёта рис. 4), b — 0,04 м. ширина полосы, t — 0,5 м. глубина траншеи.

д) Определим общее сопротивление вертикального заземлителя с учетом сопротивления растеканию тока горизонтальных заземлителей:

R_об= (27,9 · 27,58) / (27,58 · 1) + (27,9 · 0,91 ·3) = 7,42 Ом·м

где R_об— общее сопротивление заземлителей; R_В — вертикального; R_Г — горизонтального, η_Ви η_Г — коэффициенты использования вертикального и горизонтального заземлителя, n — шт количество вертикальных заземлителей.

R_об= 7,42 Ом·м соответствует норме при напряжении U — 380 В для ввода в здание, где нормированное сопротивление не более R_н = 10 Ом (Общее сопротивление растеканию заземлителей (в том числе естественных) всех повторных заземлений PEN-проводника каждой ВЛ в любое время года должно быть не более 5, 10 и 20 Ом соответственно при линейных напряжениях 660, 380 и 220 В., ПУЭ п.1.7.103.)

3. Пример расчёта заземления с расположением заземлителей по контуру:

В качестве грунта примем сугли́нок — почва с преимущественным содержанием глины и значительным количеством песка с удельным сопротивлением ρ — 100 Ом·м. Вертикальный заземлитель из стальной трубы с наружным диаметром d — 32 мм., толщена стенки S — 4 мм., длиной электрода L — 2,2 м и расстоянием между ними 2,2 м (a = 1хL). Заземлители расположены по контуру. Глубина траншеи равна t = 0,7 м. Из таблицы 6 возьмем повышающий коэффициент для второй климатической зоны и длине заземлителей до 5 м, его сезонное климатическое значение сопротивление составит Ψ — 1,5. Нормированное сопротивление заземляющего устройства равно R_н = 10 Ом·м. Фактическое удельное сопротивление почвы вычислим по формуле: ρэкв = Ψρ = 1.5 · 100 = 150 Ом·м.

а) вычислим сопротивление растекания тока одного вертикального заземлителя (стержня) по формуле 2 см. Расчёт заземления:

R_О = 150 / (2π · 2,2) · (ln (2 · 2,2 / 0,032) + 0,5 · ln (4 · 1,8 + 2,2) / (4 · 1,8 — 2,2)) = 10,85 · (ln 137,5 + 0,5 · ln 1,88) = 56,845 Ом·м. , где T = 0,5 · L + t = 0,5 · 2,2 + 0,7 = 1,8 м. Примем R_О= R_В = 56,85 Ом·м.,

б) предварительное количество стержней вертикального заземления без учета сопротивления горизонтального заземления находим по формуле (см. Расчёт заземления):

n = 56,85 /10 = 5,685 шт., округляем по таблице 3 до ближайшего значения, где n = 4 шт., далее по таблице 3 выберем число электродов n = 6 шт по контуру при отношение расстояние между электродами к их длине a = 1хL, где коэффициент спроса η = 0,62 и уточним количество
стержней с коэффициентом использования вертикальных заземлителей: n = 56,85 /10 · 0,62 = 9,17 шт., т.е требуется увеличить количество электродов до n = 10 шт., где коэффициент спроса η_В = 0,55 ;

в) находим длину горизонтального заземлителя исходя из количества заземлителей расположенных по контуру: L_Г = а · n , L_Г = 2,2 · 10 = 22 м. , где а = 1 · L = 1 · 2,2 = 2,2 м;

г) находим сопротивление растекания тока для горизонтального заземлителя по формуле 5 (см. Расчёт заземления), где коэффициент для II климатической зоны для горизонтального (полосового) заземлителя возьмём Ψ — 3,5, коэффициент спроса примем по таблице 3 — η_Г = 0,34, ширина полосы горизонтального заземлителя b — 40 мм, (если из той же трубы d = 32 мм, то тогда ширина b полосы будет равна — b = 2 · d = 2 · 32 = 64 мм, b = 0,064 м.) и удельное сопротивление грунта — ρ = 100 Ом.м, по формуле 6:

R_Г = 0,366 · (100 · 3,5 / 22 · 0,34) · lg (2 · 22² /0,040 · 0,7) = 17,126 · lg 34571,428 = 77,73 Ом·м, примем сопротивление горизонтального заземлителя — R_Г = 77,73 Ом·м;

д) Определим полное сопротивление вертикального заземлителя с учетом сопротивления растекания тока горизонтальных заземлителей по формуле 6:

R_об= (77,73 · 56,85) / (56,85 · 0,34) + (77,73 · 0,55 ·10) = 9,89 Ом·м , что соответствует заданной норме сопротивления не более R_н= 10 Ом·м.

Перейти далее: ⇒ Продолжение примеров расчёта заземления

Данный расчет следует применять как оценочный. После окончания монтажа заземляющего устройства необходимо пригласить специалистов электролаборатории для проведения электроизмерений (для ООО и ИП обязательно).

Вернутся:

на страницу Заземляющие устройства

на страницу Заземлители заземляющего устройства

на страницу Расчет заземляющего устройства

Перейти в раздел: Паспорт ЗУ, Акт освидетельствования скрытых работ, Протокол испытания ЗУ

Примечание: данный раздел пока находится в разработке, могут быть опечатки.

Онлайн калькулятор расчёта параметров системы заземления

Расчёт параметров системы заземления

Верхний слой грунта:		Песок сильно увлажненный (60)Песок умеренно увлажненный (130)Песок влажный (400)Песок слегка влажный (1500)Песок сухой (4200)Песчаник (1000)Супесок (300)Супесь влажная (150)Суглинок сильно увлажненный (60)Суглинок полутвердый, лессовидный (100)Суглинок промерзший слой (190)Глина (при t > 0°С) (60)Торф при t = 0°С (50)Торф при t > 0°С (40)Солончаковые почвы (при t > 0°С) (25)Щебень сухой (5000)Щебень мокрый (3000)Дресва (при t > 0°С) (5500)Садовая земля (40)Чернозем (50)Речная вода (1000)Гранитное основание (при t > 0°С) (22500)
Климатический коэффициент:		Климатическая зона I (Верт. — 1.9; Горизонт. — 5.75)Климатическая зона II (Верт. — 1.7; Горизонт. — 4.0)Климатическая зона III (Верт. — 1.45; Горизонт. — 2.25)Климатическая зона IV (Верт. — 1.3; Горизонт. — 1.75)
Нижний слой грунта:		Песок сильно увлажненный (60)Песок умеренно увлажненный (130)Песок влажный (400)Песок слегка влажный (1500)Песок сухой (4200)Песчаник (1000)Супесок (300)Супесь влажная (150)Суглинок сильно увлажненный (60)Суглинок полутвердый, лессовидный (100)Суглинок промерзший слой (190)Глина (при t > 0°С) (60)Торф при t = 0°С (50)Торф при t > 0°С (40)Солончаковые почвы (при t > 0°С) (25)Щебень сухой (5000)Щебень мокрый (3000)Дресва (при t > 0°С) (5500)Садовая земля (40)Чернозем (50)Речная вода (1000)Гранитное основание (при t > 0°С) (22500)
Количество верт. заземлителей:		1 вертикальный заземлитель2 вертикальных заземлителя3 вертикальных заземлителя4 вертикальных заземлителя5 вертикальных заземлителей6 вертикальных заземлителей7 вертикальных заземлителей8 вертикальных заземлителей9 вертикальных заземлителей10 вертикальных заземлителей11 вертикальных заземлителей12 вертикальный заземлителей13 вертикальных заземлителей14 вертикальных заземлителей15 вертикальных заземлителей16 вертикальных заземлителей17 вертикальных заземлителей18 вертикальных заземлителей19 вертикальных заземлителей20 вертикальных заземлителей
Глубина верхнего слоя грунта, H (м):
Длина вертикального заземлителя, L1 (м):
Глубина горизонтального заземлителя, h3 (м):
Длина соединительной полосы, L3 (м):
Диаметр вертикального заземлителя, D (м):
Ширина полки горизонтального заземлителя, b (м):

Удельное электрическое сопротивление грунта (ом/м):
Сопротивление одиночного верт. заземлителя (ом):
Длина горизонтального заземлителя (м):
Сопротивление горизонтального заземлителя (ом):
Общее сопротивление растеканию электрического тока (ом):

Часто задаваемые вопросы о геотермальном контуре заземления

— Dandelion Energy

Что такое контур заземления?

Заземляющий контур представляет собой серию труб, проложенных под землей на такой глубине, где температура остается неизменной круглый год. Он служит критическим звеном, позволяющим геотермальным тепловым насосам использовать землю в качестве источника тепла или поглотителя тепла, в зависимости от того, требуется ли отопление или охлаждение.

Как работает контур заземления?

Всего в нескольких футах от поверхности земли земля поддерживает стабильные 50-55 градусов независимо от температуры наружного воздуха. Эта разница температур позволяет земле действовать как источник тепла зимой и поглотитель тепла летом. Геотермальный тепловой насос (расположенный внутри дома) улавливает эту энергию, циркулируя теплопроводную жидкость через подземный контур.

Зимой жидкость поглощает тепло более теплой земли и переносит его в тепловой насос, где оно поступает в теплообменник и используется для обогрева вашего дома.

Летом происходит обратный процесс, когда тепло дома улавливается и высвобождается в более прохладную землю, в результате чего ваш дом комфортно кондиционируется.

Типы систем контура заземления

Существует несколько типов конструкций контура заземления, но все они подпадают под две основные категории: замкнутый контур и разомкнутый контур.

Геотермальные системы с замкнутым контуром

Существует 3 типа геотермальных систем с замкнутым контуром: вертикальные, горизонтальные и пруд/озеро. Поскольку петли пруда/озера требуют наличия на территории источника воды, они встречаются относительно редко, и мы не обсуждаем их подробно.

Горизонтальный контур заземления

Горизонтальный контур заземления устанавливается на большой площади земли и требует достаточно места для рытья траншей длиной в сотни футов и глубиной 6-10 футов. Горизонтальные контуры заземления можно использовать только при наличии достаточного дворового пространства и легкости рытья траншей.

Установка горизонтального контура заземления

Для установки горизонтальной системы рабочие используют траншеекопатели или экскаваторы для рытья траншей на глубине 5-10 футов под землей, а затем устанавливают ряд пластиковых труб, составляющих геотермальный теплообменник. Затем они засыпают траншею, стараясь не допустить повреждения труб острыми камнями или мусором. Обычная практика состоит в том, чтобы свернуть трубу в гибкую форму, чтобы поместить поле петли на меньшей площади. Хотя это уменьшает количество необходимой земельной площади, это потребует установки большего количества труб.

Эта конфигурация, как правило, наиболее экономична, поскольку требует рытья траншей, а не бурения.

Вертикальный контур заземления

Вертикальный контур заземления устанавливается в одной или нескольких скважинах на глубине от 200 до 500 футов в земле. Каждое отверстие имеет диаметр от 5 до 6 дюймов, и если у вас их несколько, расстояние между ними составляет около 20 футов. Эта конфигурация идеальна для домов с ограниченным пространством во дворе, когда скальные образования расположены очень близко к поверхности, или для модернизаций, когда желательно минимальное нарушение ландшафта.

Установка вертикального контура заземления

Для установки вертикального контура подрядчик должен использовать буровое оборудование для бурения вертикального отверстия диаметром 6-8 дюймов в земле глубиной 200-500 футов. Затем в отверстие вставляется одинарная трубная петля с U-образным изгибом внизу. После того, как труба будет вставлена, отверстие будет залито, заполняя его снизу вверх.

Затирка выполняет две основные функции:

Обеспечивает контакт между трубами и землей для улучшения теплопередачи.
Изолирует скважину от любых водоносных горизонтов или грунтовых вод, которые могли проникнуть в процессе бурения. Защита окружающей среды под землей с помощью надлежащего цементирующего материала так же важна, как и обеспечение теплопередачи между системой трубопроводов и окружающей землей.

Вертикальные контуры, как правило, более дороги в установке, но требуют меньшего количества трубопроводов и меньшей площади земли, чем горизонтальные контуры. Dandelion Geothermal в настоящее время устанавливает только вертикальные системы контура заземления. Этот тип геотермальной системы идеально подходит для городских или пригородных районов в долине реки Гудзон и в столичном регионе Нью-Йорка, где пространство в большом почете.

Компания Dandelion разработала инновационный запатентованный комплект ультразвукового бурения, который легче, чище и может быть установлен в 14 раз быстрее, чем обычный буровой станок.

Геотермальные системы с открытым контуром

Геотермальные системы с открытым контуром извлекают воду непосредственно из колодца или пруда и пропускают ее через теплообменник вода-хладагент в блоке геотермального теплового насоса. После передачи тепла между извлекаемой водой и тепловым насосом вода выбрасывается обратно в колодец, в пруд или в дренажную канаву в зависимости от местных норм.

Этот метод заземления используется реже, но может быть экономически эффективным, если грунтовых вод много.

Установка с разомкнутым контуром

Системы с разомкнутым контуром являются самыми простыми в установке и успешно используются на протяжении десятилетий в областях, где это разрешено местными нормами. В этом типе системы грунтовая вода из водоносного горизонта подается по трубопроводу непосредственно из скважины в здание, где она передает свое тепло геотермальному тепловому насосу. После того, как вода покидает здание, она выбрасывается обратно в тот же водоносный горизонт через второй колодец, называемый сбросным колодцем, расположенный на подходящем расстоянии от первого. Следует консультироваться с местными природоохранными органами всякий раз, когда рассматривается система открытого цикла.

Поскольку в системах с открытым контуром вода используется «однократно», их часто называют системами «накачки и сброса». Производительность системы GSHP может со временем ухудшиться, если присутствуют проблемы с качеством воды (высокое содержание минералов или растворенных твердых веществ и т. д.) или если водоснабжение по какой-либо причине уменьшается.

Каковы размеры геотермальных контуров заземления?

Размер заземляющего контура зависит от размера геотермального теплового насоса, состояния грунта и общего климата. Чем больше нагрузка на отопление и охлаждение дома, тем больше требуется геотермальный тепловой насос и, следовательно, тем больше требуется контур заземления.

Каков срок службы контура заземления?

Геотермальные контуры заземления могут служить более 50 лет — даже до 100 лет!

После установки заглубленный контур заземления будет постоянным приспособлением на участке до тех пор, пока есть здание для обогрева и охлаждения.

Какой материал используется для изготовления контуров заземления?

Полиэтилен высокой плотности (HDPE) и сшитый полиэтилен (PEXa) являются единственными материалами, официально одобренными Международной ассоциацией геотермальных тепловых насосов (IGSHPA) для замкнутых геотермальных систем. Полиэтилен, самый распространенный в мире пластик, используется в самых разных областях, таких как упаковка для пищевых продуктов, пластиковые бутылки и пакеты, вкладыши для бассейнов и, конечно же, геотермальные трубы.

Согласно данным Института пластиковых труб, полиэтиленовая труба долговечна, устойчива к коррозии и может даже выдержать повреждения, вызванные землетрясением.

Компания Dandelion Geothermal использует ПЭВП, пищевой пластик, часто используемый для изготовления молочных кувшинов.

Какая жидкость циркулирует по контурам заземления?

В геотермальных системах с замкнутым контуром обычно циркулирует смесь воды и небольшого количества антифриза для снижения точки замерзания раствора. Смесь Dandelion состоит всего из 22% пропиленгликоля.

Dandelion Geothermal использует смесь воды и пропиленгликоля, пищевого нетоксичного антифриза, обычно используемого в качестве добавки в смесях для напитков, приправах, смесях для тортов, безалкогольных напитках, попкорне, хлебе и молочных продуктах.

Откуда Лютик берет воду, используемую для заполнения контура заземления?

Мы используем воду домовладельца для заполнения контура. Это делается только один раз и требует умеренного количества воды. Одна и та же вода используется снова и снова в замкнутом цикле.

Могут ли геотермальные контуры заземления повредиться или дать течь?

Заземляющие контуры из полиэтилена высокой плотности чрезвычайно устойчивы к коррозии и химическому воздействию, что означает, что нормальное (или ненормальное) движение воды и жидкостей под землей практически никогда не повредит им.

Когда строительство завершено, весь узел трубопровода находится под давлением и проверяется на герметичность перед вводом в эксплуатацию. Это гарантирует отсутствие утечек в системе перед запуском.

Однако в редких случаях они могут быть повреждены:

Механическая травма. Любая механическая работа, выполняемая в поле петли, может повредить петли заземления, особенно при сверлении глубоких отверстий под столбы.
Утечки из-за плохих сварных соединений.

Это ошибка установки, при которой контуры заземления «холодно сплавлены», но железо не удерживалось на арматуре достаточно долго.

Dandelion Geothermal требует, чтобы все стыки/соединения трубопроводов выполнялись с помощью сварки, и не позволяет использовать заглубленные механические фитинги.

Можно ли проехать через контуры заземления?

Да, по ним можно безопасно проехать, если их зарыть в землю. Тем не менее, если земля все еще мягкая после установки, она не будет сильно уплотнена.

Пока земля не затвердеет, мы рекомендуем положить лист фанеры (или что-то подобное) поверх шины, чтобы распределить нагрузку от проезжающих по ней транспортных средств.

Можно ли посадить деревья на участке, где установлены контуры заземления?

Мы не рекомендуем сажать деревья там, где установлены контуры заземления, по двум основным причинам:

Корневая система деревьев может разрастаться в петли . Может быть трудно отремонтировать или добавить систему трубопроводов, не повредив дерево.
Морозильные трубы. Учитывая температуру жидкости, на которую рассчитана система, возможно, почва вокруг труб замерзнет. Это может негативно сказаться на дереве.

Спросите у установщика геотермальных систем, на каком безопасном расстоянии можно устанавливать деревья от контуров заземления.

Может ли радон попасть в дом в результате установки контура заземления?

Геотермальная установка сама по себе не должна оказывать существенного влияния на уровень радона в доме. Если какой-либо домовладелец беспокоится о радоне в своем доме, мы рекомендуем ему обратиться к специалисту по смягчению последствий.

Какой уровень обслуживания требуется контурам заземления?

Контур заземления не требует технического обслуживания, очистки или перезарядки.

Расчет геотермальной системы

Пожалуй, один из самых часто задаваемых вопросов. Как выбрать геотермальный тепловой насос? Хотя мы можем помочь вам в этом, мы не являемся инженерной фирмой, занимающейся расчетами тепловой нагрузки, которые помогут вам определиться с размерами. Тем не менее, мы можем дать вам много советов, когда дело доходит до размеров. Если вы сомневаетесь, свяжитесь с местным подрядчиком, чтобы помочь вам с определением размеров вашего проекта.

При строительстве нового дома ваш строитель, проектировщик или архитектор, скорее всего, сделает для вас расчет тепловой нагрузки или потребности в тепле . Расчет тепловой нагрузки — это расчет, который определяет потерю энергии в вашем доме на основе внешних размеров и изоляции, используемой в доме, а также количества окон. Затем параметры проектирования сборки используются в программном обеспечении, которое использует ваши географические данные о погоде для расчета среднего самого холодного дня. Затем программное обеспечение сообщит вам минимальную мощность обогревателя (BTU или кВт), который вам понадобится для поддержания уровня комфорта в доме, исходя из среднего ожидаемого холодного дня. Все строители должны быть в состоянии обеспечить это для вас. Если вы спроектировали свое здание по собственному набору планов, то вам повезло! В Интернете полно «бесплатных калькуляторов потребности в тепле». Погугли это!!! У Apple и Android также есть бесплатные приложения-калькуляторы.

Насколько точным я должен быть? Не беспокойтесь слишком сильно, если вы не точны в расчете потребности в тепле, в большинстве случаев вы можете приобрести резервный ленточный нагреватель менее чем за 500 долларов, который находится в вашем воздуховоде и может помочь вашему тепловому насосу в этих экстремальных условиях. Так что пока вы рядом, все будет хорошо. Не превышайте размер вашей системы слишком сильно, так как у вашего компрессора будет короткий цикл. Больше не лучше! Для вашей системы лучше работать непрерывно и обеспечивать сбалансированный нагрев, чем постоянно выключаться из-за чрезмерного размера.

Это даже проще, чем новая конструкция, так как у вас уже есть существующий обогреватель. Это должно быть хорошим показателем размера геотермальной системы, которая вам нужна. Тем не менее, это предполагает, что при выборе размера блока было проведено исследование потребности в тепле. Многие старые здания строились с предположением, что чем больше, тем лучше, и большими системами отопления. Предполагая, что ваш старый нагреватель имеет правильный размер, вы можете использовать его для расчета размера нового геотермального нагревателя.

Что есть у ваших соседей? Это отличный способ масштабировать систему. Большинство домов в вашем районе будут построены в одно и то же время с похожей конструкцией, поэтому, если у вас есть соседи, использующие геотермальную энергию, спросите их, как она работает. Если их устраивает размер, то спросите, сколько квадратных футов в их домах. Благодаря этому вы можете получить хорошее сравнение с тем, что вам нужно, исходя из размера вашего дома.

Не теряйте тепло! Любой геотермальный подрядчик скажет вам сначала инвестировать в доведение вашего дома до стандартных значений инсоляции. R20 в стенах и R-40 в потолке с хорошими окнами. Это будет разумным вложением, и его всегда следует делать, прежде чем рассматривать альтернативные источники тепла, включая солнечные и геотермальные.

Мы можем дать вам несколько полезных советов по этому поводу! Существует много сложных расчетов, таких как влажность почвы и географический климат. Тем не менее, трубы из ПЭВП относительно недороги, и поэтому вы заметите, что все наши геотермальные комплекты слишком велики, когда речь идет о погонных футах трубы контура заземления (700 на контур). Именно здесь «чем больше, тем лучше» наличие большего количества труб в земле обеспечит лучшую производительность, поскольку вы сможете покрыть большую площадь для извлечения оставшейся тепловой энергии земли. Очень важно, чтобы труба находилась ниже линии промерзания. 6-8 футов гарантируют, что у вас никогда не возникнет проблем, и никогда не размещайте трубу под проезжей частью, если только вы не пройдете 10-12 футов, так как иней будет продавлен.
