Онлайн калькулятор маркировки SMD резистора
Введите маркировку резистора прямо на изображение его корпуса ниже и вы увидите номинал этого смд резистора под ним. У меня на сайте также есть калькулятор цветовой маркировки резисторов. Калькулятор маркировки SMD резисторов принимает значения:
- Из трех цифр (123)
- Из двух цифр с разделителем в виде буквы R (4R7)
- Из четырех цифр (1234)
- Из трех цифр с разделителем в виде буквы R (4R37)
- Обозначение из таблицы EIA-96 из двух цифр и одной латинской буквы из ряда «ZYRXSABHCDEF» (02A)
Сопротивление резистора:
Примеры расшифровок резисторов

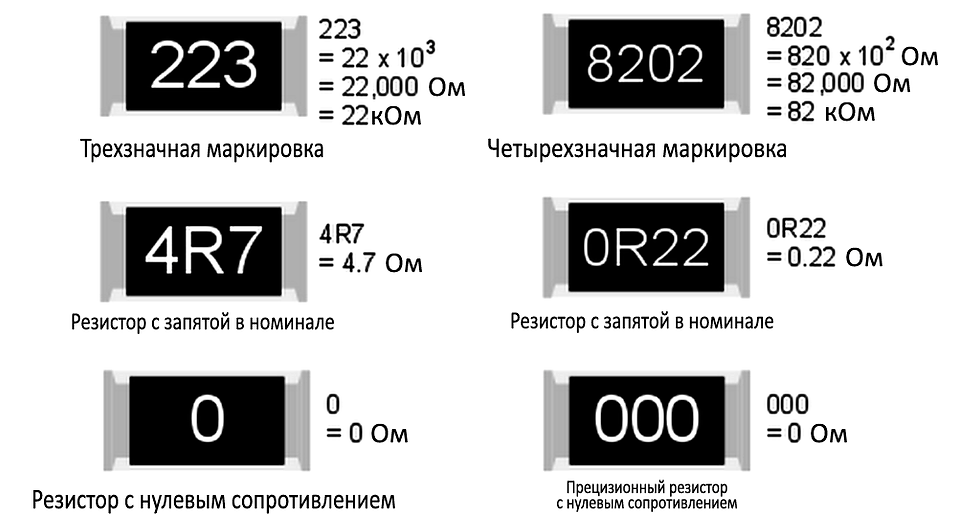

Резисторы с двумя цифрами и разделителем (4R7 1R0 2R2)
В данном случае «R» выступает в качестве десятичной запятой. Таким образом:
- 2R2 — 2.2 Ом
- 1R0 — 1 Ом
- 4R7 — 4.7 Ом
Резисторы с тремя цифрами (103 102 100)
У таких резисторов первые две цифры являются значением, а третья цифра обозначает количество нулей после значения.
- 100 — 10 Ом
- 102 — 1 000 Ом или 1 КОм
- 103 — 10 000 Ом или 10 КОм
Резисторы с четырьмя цифрами (0805 1206 2512)
Как и в прошлых примерах, первые цифры напрямую являются значением, а последняя цифра означает количество нулей после значения:
- 0805 — 8 000 000 Ом или 8 МОм
- 1206 — 120 000 000 Ом или 120 МОм
- 2512 — 25 100 Ом или 25.1 КОм
Резистор 000
Существуют SMD резисторы с нулевым сопротивлением. Они обозначаются нулями (0, 00 или 000), или могут иметь продольную черту на корпусе. Подобные резисторы часто используются в качестве предохранителей. Так как, не смотря на практически нулевое сопротивление, они все же имеют определенную мощность, которая зависит от размера резистора. Об этом я напишу ниже.
Мощность SMD резисторов
Показатель максимальной мощности в маркировку на таких маленьких корпусах поместить было просто не возможно.
Но мы все равно можем определить максимальную мощность смд резистора при помощи штангенциркуля, ну или хотя бы обычной линейки. Дело в том что мощность зависит от размера корпуса smd резистора. Поэтому они делятся на типоразмеры и обозначаются цифрами, которые означают длину и ширину корпуса в дюймах. Вот таблица с помощью которой вы сможете определить допустимую мощность резистора в smd исполнении:
| Размер в дюймах | Длинна в мм | Ширина в мм | Мощность при 70°C в Ватт |
| 0075 | 0,3 | 0,15 | 0,02 |
| 01005 | 0,4 | 0,2 | 0,03 |
| 0201 | 0,6 | 0,3 | 0,05 |
| 0402 | 1 | 0,5 | 0,063 |
| 0603 | 1,6 | 0,8 | 0,1 |
| 0805 | 2,0 | 1,25 | 0,125 |
| 1206 | 3,2 | 1,6 | 0,25 |
| 1210 | 3,2 | 2,5 | 0,5 |
| 1218 | 3,2 | 4,8 | 1 |
| 1812 | 4,5 | 3,2 | 0,75 |
| 2010 | 5 | 2,5 | 0,75 |
| 2512 | 6,4 | 3,2 | 2 |
SMD резистор
SMD резистор — это пассивный элемент электрической цепи.
У него есть определенное значение сопротивления. Резисторы используются практически во всех электронных и электрических устройствах. У меня есть статья о резисторах, их типах и назначении. Можете подробнее почитать о резисторах там.
SMD (Surface Mounted Device) расшифровывается и переводится как «Устройство монтируемое на поверхность». Подразумевается что это элементы которые припаиваются на поверхность платы. Такие резисторы очень малы, поэтому если просто написать на их корпусе номинал то это обозначение будет слишком мелким и его невозможно будет прочитать без микроскопа. Поэтому были придуманы специальные маркировки для SDM резисторов.
Отличия маркировок SMD резисторов
Как я уже написал выше, существует несколько вариантов маркировок для смд сопротивления. На самом деле отличия не значительны.
- Из трех цифр (123). Используют для резисторов с погрешностью 5%-10%
- Из двух цифр с разделителем в виде буквы R (4R7). Используют для резисторов номиналов менее 10 Ом.
Такие резисторы обладают погрешностью до 5% - Из четырех цифр (1234). Используют для резисторов с погрешностью 5%-10%
- Из трех цифр с разделителем в виде буквы R (4R37). Используют для резисторов номиналов менее 100 Ом. Такие резисторы обладают погрешностью до 5%
- Обозначение из таблицы EIA-96 из двух цифр и латинской буквы (02A). Используют для резисторов с погрешностью менее 1%.
Такие резисторы обладают погрешностью до 5%Калькулятор обозначений SMD резисторов | turbo-blog.ru
« Индикатор громкости на KA2284
Калькулятор обозначений SMD конденсаторов »
Фев 28
Рубрики:
Паяльное дело
Автор: Woot
Удобный калькулятор для отображения номинала резисторов в SMD корпусе.
Долго искал на просторах такой Калькулятор обозначений SMD резисторов. Как выяснилось, никто не работает под HTTPS. Пришлось сделать самому.
Как сделать калькулятор для своего сайта расскажу в статье позже.
| Код | Знач. | Код | Знач. | Код | Знач. | Код | Знач. |
| R10 | 0.1 Ом | 1 Ом | 100 | 10 Ом | 101 | 100 Ом | |
| R11 | 0.11 Ом | 1R1 | 1.1 Ом | 110 | 11 Ом | 111 | 110 Ом |
| R12 | 0.12 Ом | 1R2 | 1.2 Ом | 120 | 12 Ом | 121 | 120 Ом |
| R13 | 0.13 Ом | 1R3 | 1.3 Ом | 130 | 13 Ом | 131 | 130 Ом |
| R15 | 0.15 Ом | 1R5 | 1.5 Ом | 150 | 15 Ом | 151 | 150 Ом |
| R16 | 0.16 Ом | 1R6 | 1.6 Ом | 160 | 16 Ом | 161 | 160 Ом |
| R18 | 0. 18 Ом | 1R8 | 1.8 Ом | 180 | 18 Ом | 181 | 180 Ом |
| R20 | 0.2 Ом | 2R0 | 2 Ом | 200 | 20 Ом | 201 | 200 Ом |
| R22 | 0.22 Ом | 2R2 | 2.2 Ом | 220 | 22 Ом | 221 | 220 Ом |
| R24 | 0.24 Ом | 2R4 | 2.4 Ом | 240 | 24 Ом | 241 | 240 Ом |
| R27 | 0.27 Ом | 2R7 | 2.7 Ом | 270 | 27 Ом | 271 | 270 Ом |
| R30 | 0.3 Ом | 3R0 | 3 Ом | 300 | 30 Ом | 301 | 300 Ом |
| R33 | 0.33 Ом | 3R3 | 3.3 Ом | 330 | 33 Ом | 331 | 330 Ом |
| R36 | 0.36 Ом | 3R6 | 3.6 Ом | 360 | 36 Ом | 361 | 360 Ом |
| R39 | 0.39 Ом | 3R9 | 3. | 390 | 39 Ом | 391 | 390 Ом |
| R43 | 0.43 Ом | 4R3 | 4.3 Ом | 430 | 43 Ом | 431 | 430 Ом |
| R47 | 0.47 Ом | 4R7 | 4.7 Ом | 470 | 47 Ом | 471 | 470 Ом |
| R51 | 0.51 Ом | 5R1 | 5.1 Ом | 510 | 51 Ом | 511 | 510 Ом |
| R56 | 0.56 Ом | 5R6 | 5.6 Ом | 560 | 56 Ом | 561 | 560 Ом |
| R62 | 0.62 Ом | 6R2 | 6.2 Ом | 620 | 62 Ом | 621 | 620 Ом |
| R68 | 0.68 Ом | 6R8 | 6.8 Ом | 680 | 68 Ом | 681 | 680 Ом |
| R75 | 0.75 Ом | 7R5 | 7.5 Ом | 750 | 75 Ом | 751 | 750 Ом |
| R82 | 0.82 Ом | 8R2 | 8.2 Ом | 820 | 82 Ом | 821 | 820 Ом |
| R91 | 0. 91 Ом | 9R1 | 9.1 Ом | 910 | 91 Ом | 911 | 910 Ом |
| 102 | 1 кОм | 103 | 10 кОм | 104 | 100 кОм | 105 | 1 мОм |
| 112 | 1.1 кОм | 113 | 11 кОм | 114 | 110 кОм | 115 | 1.1 мОм |
| 122 | 1.2 кОм | 123 | 12 кОм | 124 | 120 кОм | 125 | 1.2 мОм |
| 132 | 1.3 кОм | 133 | 13 кОм | 134 | 130 кОм | 135 | 1.3 мОм |
| 152 | 1.5 кОм | 153 | 15 кОм | 154 | 155 | 1.5 мОм | |
| 162 | 1.6 кОм | 163 | 16 кОм | 164 | 160 кОм | 165 | 1.6 мОм |
| 182 | 1.8 кОм | 183 | 18 кОм | 184 | 180 кОм | 185 | 1.8 мОм |
| 202 | 2 кОм | 203 | 20 кОм | 204 | 200 кОм | 205 | 2 мОм |
| 222 | 2. 2 кОм | 223 | 22 кОм | 224 | 220 кОм | 225 | 2.2 мОм |
| 242 | 2.4 кОм | 243 | 24 кОм | 244 | 240 кОм | 245 | 2.4 мОм |
| 272 | 2.7 кОм | 273 | 27 кОм | 274 | 270 кОм | 275 | 2.7 мОм |
| 302 | 3 кОм | 303 | 30 кОм | 304 | 300 кОм | 305 | 3 мОм |
| 332 | 3.3 кОм | 333 | 33 кОм | 334 | 330 кОм | 335 | 3.3 мОм |
| 362 | 3.6 кОм | 363 | 36 кОм | 364 | 360 кОм | 365 | 3.6 мОм |
| 392 | 3.9 кОм | 393 | 39 кОм | 394 | 390 кОм | 395 | 3.9 мОм |
| 432 | 4.3 кОм | 433 | 43 кОм | 434 | 430 кОм | 435 | 4.3 мОм |
| 472 | 4. 7 кОм | 473 | 47 кОм | 474 | 470 кОм | 475 | 4.7 мОм |
| 512 | 5.1 кОм | 513 | 51 кОм | 514 | 510 кОм | 515 | 5.1 мОм |
| 562 | 5.6 кОм | 563 | 56 кОм | 564 | 560 кОм | 565 | 5.6 мОм |
| 622 | 6.2 кОм | 623 | 62 кОм | 624 | 620 кОм | 625 | 6.2 мОм |
| 682 | 6.8 кОм | 683 | 68 кОм | 684 | 680 кОм | 685 | 6.8 мОм |
| 752 | 7.5 кОм | 753 | 75 кОм | 754 | 750 кОм | 755 | 7.5 мОм |
| 822 | 8.2 кОм | 823 | 82 кОм | 824 | 820 кОм | 815 | 8.2 мОм |
| 912 | 9.1 кОм | 913 | 91 кОм | 914 | 910 кОм | 915 | 9.1 мОм |
Калькулятор обозначений SMD резисторов
Рассчитать резистор SMD EIA-96: 01a
Резисторы:
3 цветные полосы, 4 цветные полосы, 5 цветных полос, 6 цветных полос, 3-значный SMD, 4-значный SMD, EIA-96 1% (формат 11A), 2%/5%/10% (формат A11)
Конденсаторы и катушки индуктивности:
керамический и танталовый конденсатор 3-значный код, 4-цветный индуктор
Рассчитать резистор SMD EIA-96: 01a
Введите значение резистора, чтобы получить ближайшее значение EIA-96 код:
Выберите код EIA-96, чтобы получить значение резистора: 3-й символ должен быть A/B/C/D/E/F/X/Y/Z/H/R/S
| 1-я цифра | 2-я цифра | буква | |
| 0 1 2 3 4 5 6 6 7 8 9 9 | 0 1 2 3 4 5 6 7 8 9 | Z Y / R X/S A B / H C D E F |
Standard EIA-96 Values Table — decade 100 to 1000 Ω
| 01A = 100 Ω | 02A = 102 Ω | 03A = 105 Ω | 04A = 107 Ω | 05A = 110 Ω | 06A = 113 Ом | |||||||||||||||||||||
| 07A = 115 Ом | 08a = 118 ω | 09a = 121 ω | 10a = 124 or | 11a = 127 ω | 12A = 130 ω | |||||||||||||||||||||
| 13A = 133 ω | 140019 | . | 16A = 143 Ω | 17A = 147 Ω | 18A = 150 Ω | |||||||||||||||||||||
| 19A = 154 Ω | 20A = 158 Ω | 21A = 162 Ω | 22A = 165 Ω | 23A = 169 Ω | 24 А = 174 Ом | |||||||||||||||||||||
| 25A = 178 Ω | 26A = 182 Ω | 27A = 187 Ω | 28A = 191 Ω | 29A = 196 Ω | 30A = 200 Ω | |||||||||||||||||||||
| 31A = 205 Ω | 32A = 210 Ω | 33A = 215 Ω | 34A = 221 Ω | 35A = 226 Ω | 36A = 232 Ω | |||||||||||||||||||||
| 37A = 237 Ω | 38A = 243 Ω | 39A = 249 Ω | 40A = 255 Ω | 41 А = 261 Ом | 42 А = 267 Ом | |||||||||||||||||||||
| 43A = 274 Ω | 44A = 280 Ω | 45A = 287 Ω | 46A = 294 Ω | 47A = 301 Ω | 48A = 309 Ω | |||||||||||||||||||||
| 49A = 316 Ω | 50A = 324 Ω | 51A = 332 Ω | 52A = 340 Ω | 53A = 348 Ω | 54A = 357 Ω | |||||||||||||||||||||
| 55A = 365 Ω | 56A = 374 Ω | 57A = 383 Ω | 58A = 392 Ом | 59 А = 402 Ом | 60A = 412 Ω | |||||||||||||||||||||
| 61A = 422 Ω | 62A = 432 Ω | 63A = 442 Ω | 64A = 453 Ω | 65A = 464 Ω | 66A = 475 Ω | |||||||||||||||||||||
| 67A = 487 Ом | 68a = 499 ω | 69a = 511 Ом | 70A = 523 ω | 71A = 536 Ом | 72A = 549 Ом | |||||||||||||||||||||
| 73A = 562626262620 2720 2620 2620 2620 2620 2620 0,0020 | . 590 Ом | 76 А = 604 Ом | 77a = 619 ω | 78a = 634 ω | ||||||||||||||||||||||
| 79a = 649 ω | 80a = 665 ω | 81a = 681 ω | 82a = 698 ω | 2020202020 0,81 2|||||||||||||||||||||||
| 85A = 750 Ω | 86A = 768 Ω | 87A = 787 Ω | 88A = 806 Ω | 89A = 825 Ω | 90A = 845 Ω | |||||||||||||||||||||
| 91A = 866 Ω | 92A = 887 Ом | 93A = 909 Ом | 94A = 931 Ω | 95A = 953 Ω | 96A = 976 Ω |
Other resistance decades:
0.1 — 1 Ω, 1 — 10 Ω, 10 — 100 Ω, 100 — 1000 Ω, 1 — 10 кОм, 10 — 100 кОм, 100 — 1000 кОм, 1 – 10 МОм, 10 — 100 МОм
SMD-резисторы с допуском 1 % могут маркироваться кодом EIA-96. Код EIA-96 всегда состоит из 3 символов. Первые два
цифры (числа), а последняя буква.
Две цифры (от 01 до 96) указывают значение. Буква указывает на множитель.
Значения взяты из E96 серий (96 значений на декаду). Использование буквы предотвращает путаницу с 3-значной системой маркировки.
Например, код «53B» указывает на резистор 3,48 кОм. Число 53 указывает на 53-е значение таблицы E96 (348), а B указывает на
умножение на 10. Тогда значение будет 348 x 10 = 3480 Ом или 3,48 кОм.
Это простой онлайн-калькулятор для маркировки резисторов с цветовой полосой, маркировки с цветовой полосой катушки индуктивности, керамический или танталовый конденсатор с маркировкой 3 цифры и резистор SMD 3 цифры, 4 цифры, 10%, 5%, 2% и EIA-96 (E96) Маркировка кода допуска 1%.
Этот инструмент предназначен только для справки. Я не гарантирую правильность любой предоставленной информации. Вы используете этот веб-сайт на свой страх и риск.
