Условное обозначение резисторов на схемах
Резистор (англ. resistor, от лат. resisto—сопротивляюсь) — радиокомпонент, основное назначение которого оказывать активное сопротивление электрическому току. Основные характеристики резистора — номинальное сопротивление и рассеиваемая мощность. Наиболее широко используются постоянные резисторы, реже — переменные, подстроечные, а также резисторы, изменяющие свое сопротивление под действием внешних факторов.
Постоянные резисторы бывают проволочными (из провода с высоким и стабильным удельным сопротивлением) и
непроволочными (с резистивным элементом, например, в виде тонкой пленки из оксида металла, пиролитического углерода и т. д.).
Однако на схемах их обозначают одинаково — в виде прямоугольника с линиями электрической связи, символизирующими выводы резистора (рис. 1).
Это условное графическое обозначение — основа, на которой строятся обозначения всех разновидностей резисторов.

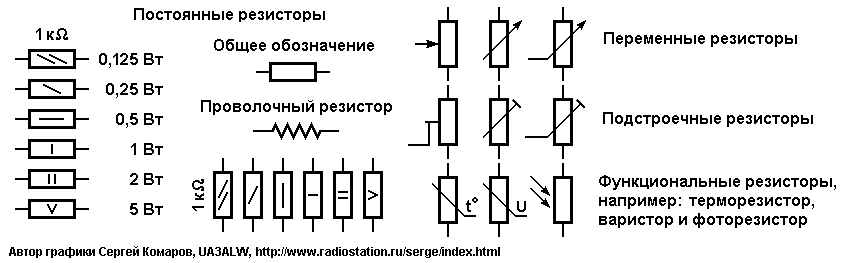

Рис.1. Условное обозначение резисторов
На схемах рядом с обозначением резистора (по возможности сверху или справа) указывают его условное буквенно-цифровое позиционное обозначение и номинальное сопротивление. Позиционное обозначение состоит из латинской буквы R (Rezisto) и порядкового номера резистора но схеме. Сопротивление от 0 до 999 Ом указывают числом без обозначения единицы измерения (51 Ом —> 51), сопротивления от 1 до 999 кОм — числом со строчной буквой к (100 кОм —> 100 к), сопротивления от 1 до 999 МОм — числом с прописной буквой М (150 МОм —> 150 М).
Если же позиционное обозначение резистора помечено звездочкой (резистор R2* на рис.1), то это означает, что сопротивление указано ориентировочно
и при налаживании устройства его необходимо подобрать по определённой методике.
Номинальную рассеиваемую мощность указывают специальными значками внутри условного графического обозначения (рис. 2).
Рис.2. Обозначение мощности резисторов
Постоянные резисторы могут иметь отводы от резистивного элемента (рис. 3, а), причем, если необходимо, то символ резистора вытягивают в длину (рис. 3, б).
Рис.3. Обозначение постоянных резисторов с отводами
Переменные резисторы используют для всевозможных регулировок. Как правило, у такого резистора минимум три вывода:
два — от резистивного элемента, определяющего номинальное (а практически — максимальное) сопротивление, и
один — от переметающегося по нему токосъемника — движка. Последний изображают в виде стрелки, перпендикулярной длинной стороне
основного условного графического изображения (рис. 4, а). Для переменных резисторов в реостатном включении допускается использовать
условное графическое изображение рис.
Рис.4. Обозначение переменных резисторов
Для регулирования громкости, тембра, уровня в стереофонической аппаратуре, частоты в измерительных генераторах сигналов применяют
сдвоенные переменные резисторы. На схемах условных графических изображений входящие в них резисторы стараются расположить возможно ближе друг к другу,
а механическую связь показывают либо двумя сплошными линиями, либо одной штриховой (рис. 5, а). Если же сделать этого не удается, т. е.
символы резисторов оказываются на удалении один от другого, то механическую связь изображают отрезками штриховой линии (рис. 5, б).
Принадлежность резисторов к сдвоенному блоку указывают в позиционном обозначении (R2.1 — первый резистор сдвоенного переменного резистора R2, R2.
Рис.5. Обозначение сдвоенных переменных резисторов
В бытовой аппаратуре часто применяют переменные резисторы, объединенные с одним или двумя выключателями. Символы их контактов размещают на схемах рядом с условным графическим изображением переменного резистора и соединяют штриховой линией с жирной точкой, которую изображают с той стороны обозначения, при перемещении к которой движок воздействует на выключатель, (рис. 6, а). При этом имеется в виду, что контакты замыкаются при движении от точки, а размыкаются при движении к ней. В случае если обозначение резистора и выключателя на схеме удалены один от другого, механическую связь показывают отрезками штриховых линий (рис. 6, б).
Рис.6. Обозначение переменных резисторов совмещенных с выключателем
Подстроенные резисторы — это разновидность переменных. Узел перемещения движка таких резисторов чаще всего приспособлен для управления
отверткой и не рассчитан на частые регулировки.
Обозначение подстроечного резистора (рис. 7) наглядно отражает его назначение:
практически это постоянный резистор с отводом, положение которого можно изменять.
Рис.7. Обозначение подстроечных резисторов

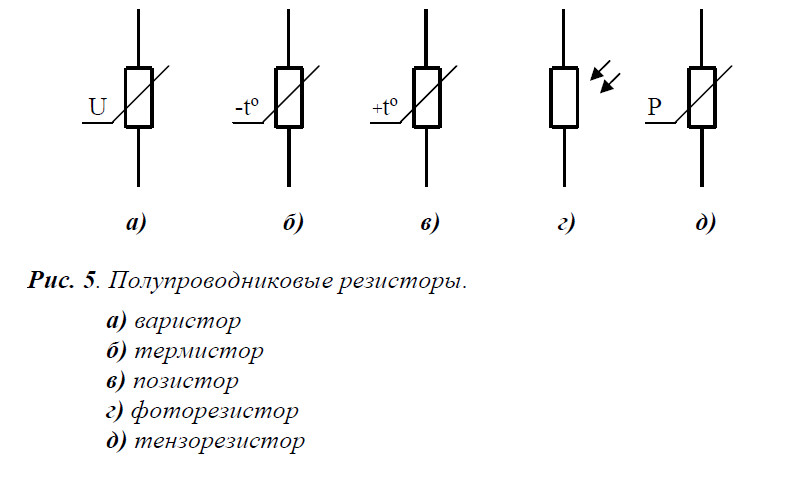

Из резисторов, изменяющих свое сопротивление под действием внешних факторов, наиболее часто используют терморезисторы (обозначение RK) и варисторы (RU). Общим для условного графического изображения резисторов этой группы является знак нелинейного саморегулирования в виде наклонной линии с изломом внизу (рис. 8).
Рис.8. Обозначение терморезисторов и варисторов
Для указания внешних факторов воздействия используют их общепринятые буквенные обозначения: f (температура), U (напряжение) и т. д.
Знак температурного коэффициента сопротивления терморсзисторов указывают только в том случае, если он отрицательный (см. рис. 8, резистор RK2).
Что такое резистор, классификация резисторов и их обозначения на схемах
Резистор (англ.
resistor от лат. resisto — сопротивляюсь) —один из самых распространенных радиоэлементов. Даже в простом транзисторном приемнике число резисторов достигает нескольких десятков, а в современном теле-иизоре их не менее двух-трех сотен.
Резисторы используют в качестве нагрузочных и токоограничительных элементов, делителей напряжения, добавочных сопротивлений и шунтов в измерительных цепях и т. д.
Основным параметром резистора является сопротивление, характеризующее его способность препятствовать протеканию электрического тока. Сопротивление измеряется в омах, килоомах (тысяча Ом) и мегаомах (1 000000 Ом).
Постоянные резисторы
Вначале резисторы изображали на схемах в виде ломаной линии — меандра (рис. 1,а, б), которая обозначала высокоомный прокол, намотанный на изоляционный каркас. По мере усложнения радиоприборов число резисторов в них увеличивалось, и, чтобы облегчить начертание, их с шли изображать на схемах в виде зубчатой линии (рис. 1,в).
На смену этому символу пришел символ в виде прямоугольника (рис.
1,г), который стали применять для обозначения любого резистора, независимо от его конструкции и особенностей.

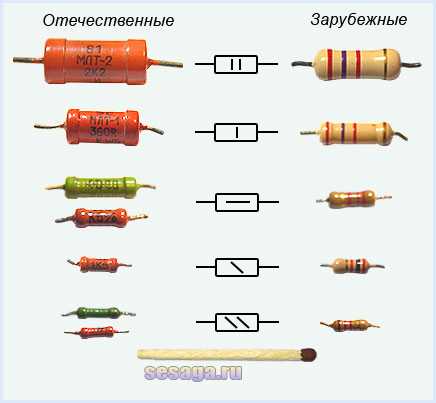

Рис. 1. Постойнные резисторы и их обозначение.
Постоянные резисторы могут иметь один или несколько отводов от резистивного элемента. На условном обозначении такого резиетора дополнительные выводы изображают в том же порядке, как это имеет место в самом резисторе (рис. 2). При большом числе отводов длину символа допускается увеличивать.
Рис. 2. Постоянные резисторы с отводами — обозначение.
Сопротивление постоянного резистора, как говорит само название, изменить невозможно. Поэтому, если в цепи требуется установить определенный ток или напряжение, то для этого приходится подбирать отдельные элементы цепи, которыми часто являются резисторы. Возле символов этих элементов на схемах ставят звездочку * — знак, говорящий о необходимости их подбора при настройке или регулировке.
Обозначение сопротивления резисторов
Нимннальную мощность рассеяния резистора (от 0,05 до 5 Вт) обозначают специальными знаками, помещаемыми внутри символа (рис.
3). Заметим, мм ни таки не должны касаться контура условного обозначения резистора.
Рис. 3. Обозначение мощности резисторов.
На принципиальной схеме номинальное сопротивление резистора указывают рядом с условным обозначением (рис. 4). Согласно ГОСТ 2.702—7S сопротивлении от 0 до 999 Ом указывают числом без единицы измерения (2,2; 33, 120…), от 1 до 999 кОм — числом с бумвой к (47 к, 220 к, 910к и т. д.),свыше 1 мегаома — числом с буквой М (1 М, 3,6М и т. д.).
Рис. 4. Обозначение сопротивления для резисторов на схемах.
На резисторах отечественного производства номинальное сопротивление, допускаемое отклонение от него, а если позволяют размеры, и номинальную мощность рассеяния указывают в виде полного или сокращенного (кодированного) обозначения.
Согласно ГОСТ 11076—69 единицы сопротивления в кодированной системе обозначают буквами Е (ом), К (килоом) и М (мегаом). Так, резисторы сопротивлением 47 Ом маркируют 47Е, 75 Ом —75Е, 12 кОм — 12К, 82 кОм —82К и т.
д.
Сопротивления от 100 до 1000 Ом и от 100 до 1000 кОм выражают в долях килоома и мегаома соответственно, причем на месте нуля и запятой ставят соответствующую единицу измерения:
- 180 Ом = 0,18 кОм = К18;
- 910 Ом = 0,91 кОм = К91;
- 150 к0м = 0,15 МОм = М15;
- 680 к0м = 0,68 МОм = М68 и т. д.
Если же номинальное сопротивление выражено целым числом с дробью, то единицу измерения ставят на месте запятой: 2,2 Ом — 2Е2; 5,1 кОм —5К1; 3,3 МОм — ЗМЗ и т. д.
Кодированные буквенные обозначения установлены и для допускаемых отклонений сопротивления от номинального. Допускаемому отклонению ±1% -соответствует буква Р, ±2%—Л, ±5%—И, ±10% —С, ±20%—В. Таким образом, надпись на корпусе резистора К75И обозначает номинальное сопротивление 750 Ом с допускаемым отклонением ±5%; надпись МЗЗВ — 330 кОм ±20% и т. д.
Переменные резисторы
Переменные резисторы, как правило, имеют минимум три вывода: от концов токопроводящего элемента и от щеточного контакта, который может перемещаться по нему.
С целью уменьшения размеров и упрощения конструкции токопроводящий элемент обычно выполняют в виде незамкнутого кольца, а щеточный контакт закрепляют на валике, ось которого проходит через его центр.
Таким образом, при вращении валика контакт перемещается по поверхности токопроводящего элемента, в результате сопротивление между ним и крайними выводами изменяется.
В непроволочных переменных резисторах обладающий сопротивлением то-копроводящий слой нанесен на подковообразную пластинку из гетинакса или текстолита (резисторы СП, СПЗ-4) или впрессован в дугообразную канавку керамического основания (резисторы СПО).
В проволочных резисторах сопротивление создается высокоомным проводом, намотанным в один слой на кольцеобразном каркасе. Для надежного соединения между обмоткой и подвижным контактом провод зачищают на глубину до четверти его диаметра, а в некоторых случаях и полируют.
Существуют две схемы включения переменных резисторов в электрическую цепь. В одном случае их используют для регулирования тока в цепи, и тогда регулируемый резистор называют реостатом, в другом — для регулирования напряжения, тогда его называют потенциометром.
Показанное на рис. 5 условное графическое обозначение используют, когда необходимо изобразить реостат в общем виде.
Для регулирования тока в цепи переменный резистор можно включить диумя выводами: от щеточного контакта и одного из концов токопроводящего элемента (рис. 6,а). Однако такое включение не всегда допустимо.
Рис. 5. Реостаты и переменные резисторы — условное обозначение.
Если, например, в процессе регулирования случайно нарушится соединение щеточного контакта с токопроводящим элементом, электрическая цепь ока-1 жется разомкнутой, а это может явиться причиной повреждения при
бора. Чтобы исключить такую возможность, второй вывод токопроводящего элемента соединяют с выводом щеточного контакта (рис. 6,б). В этом случае даже при нарушении соединения электрическая цепь не будет разомкнута.
Общее обозначение потенциометра (рис. 6,в) отличается от символа реостата без разрыва цепи только отсутствием соединения выводов между собой.
Рис.
6. Обозначение потенциометра на принципиальных схемах.
К переменным резисторам, применяемым в радиоэлектронной аппаратуре, часто предъявляются требования по характеру изменения сопротивления при повороте их оси.
Так, для регулирования громкости в звуковоспроизводящей аппаратуре необходимо, чтобы сопротивление между выводом щеточного контакта и правым (если смотреть со стороны этого контакта) выводом токопроводящего элемента изменялось по показательному (обратному логарифмическому) закону.
Только в этом случае наше ухо воспринимает равномерное увеличение громкости при малых и больших уровнях сигнала. В измерительных генераторах сигналов звуковой частоты, где в качестве частотозадающих элементов часто используют переменные резисторы, также желательно, чтобы их сопротивление изменялось по логарифмическому или показательному закону.
Если это условие не выполнить, шкала генератора получается неравномерной, что затрудняет точную установку частоты.
Промышленность выпускает непроволочные переменные резисторы, в основном, трех групп:
- А — с линейной,
- Б — с логарифмической,
- В — с обратно-логарифмической зависимостью сопротивления между правым и средним выводами от угла поворота оси ф (рис.
47,а).
47,а).Резисторы группы А используют в радиотехнике наиболее широко, поэтому характеристику изменения их сопротивления на схемах обычно не указывают. Если же переменный резистор нелинейный (например, логарифмический) и это необходимо указать на схеме, символ резистора перечеркивают знаком нелинейного регулирования, возле которого (внизу) помещают соответствующую математическую запись закона изменения.
Рис. 7. Переменный резистор с обратно-логарифмической зависимостью сопротивления.
Резисторы групп Б и В конструктивно отличаются от резисторов группы А только токопроводящим элементом: на подковку таких резисторов наносят токопроводящий слой с удельным сопротивлением, меняющимся по ее длине. В проволочных резисторах форму каркаса выбирают такой, чтобы длина витка высокоомного провода менялась по соответствующему закону (рис. 7,6).
Регулируемые резисторы
Регулируемые резисторы — резисторы, сопротивление которых можно изменять в определенных пределах, применяют в качестве регуляторов усиления, громкости, тембра и т.
д. Общее обозначение такого резистора состоит из базового символа и знака регулирования, причем независимо от положения символа на схеме стрелку, обозначающую регулирование, проводят в направлении снизу вверх под углом 45 градусов.
Регулируемые резисторы имеют относительно невысокую надежность и ограниченный срок службы. Кому из владельцев радиоприемника или магнитофона не приходилось после двух-трех лет эксплуатации слышать шорохи п треоки из громкоговорителя при регулировании громкости.
Причина этого неприятного явления — в нарушении контакта щетки с токопроводящим слоем или износ последнего. Поэтому, если основным требованием к переменному резистору является повышенная надежность, применяют резисторы со ступенчатым регулированием.
Такой резистор может быть выполнен на базе переключателя на несколько положений, к контактам которого подключены ре-, зисторы постоянного сопротивления. На схемах эти подробности не показывают, ограничиваясь изображением символа регулируемого резистора со знаком ступенчатого регулирования, а если необходимо, указывают и число ступеней (рис.
8).
Рис. 8. Изображение символа регулируемого резистора со знаком ступенчатого регулирования.
Некоторые переменные резисторы изготовляют с одним, двумя и даже с тремя отводами. Такие резисторы применяют, например, в тонкомпенсиро-ванных регуляторах громкости, используемых в высококачественной звуковоспроизводящей аппаратуре. Отводы изображают в виде линий, отходящих от длинной стороны основного символа (рис. 9).
Рис. 9. Обозначение переменного резистора с отводами.
Для регулирования громкости, тембра, уровня записи в стереофонической аппаратуре, частоты в измерительных генераторах сигналов и т. д. применяют сдвоенные переменные резисторы, сопротивления которых изменяются одновременно при повороте общей оси (или перемещении движка). На схемах символы входящих в них резисторов стараются расположить возможно ближе друг к другу, а механическую связь показывают либо двумя сплошными линиями, либо одной штриховой (рис. 10,а).
Рис.
10. Внешний вид и обозначение блоков с переменными резисторами.
Если же сделать этого не удается, т. е. символы резисторов оказываются на большом удалении один от другого, механическую связь изображают отрезками штриховой линии (рис. 10,6). Принадлежность резисторов к одному сдвоенному блоку показывают в этом случае и в позиционном обозначении (R1.1—первый — по схеме — резистор сдвоенного переменного резистора R1, R1.2 — второй).
Встречаются и такие сдвоенные переменные резисторы, в которых каждым резистором можно управлять отдельно (ось одного проходит внутри трубчатой оси другого). Механической связи, обеспечивающей одновременное изменение сопротивлений обоих резисторов, в этом случае нет, поэтому и на схемах ее не показывают (принадлежность к сдвоенному резистору указывают только в позиционном обозначении).
В бытовой радиоаппаратуре часто применяют переменные резисторы, объединенные с одним или двумя выключателями. Символы их контактов размещают на схемах рядом с обозначением переменного резистора и соединяют штриховой линией с жирной точкой, которую изображают с той стороны прямоугольника, при перемещении к которой узел щеточного контакта (движок) воздействует на выключатель (рис.
11,а).
Рис. 11. Обозначение переменного резистора совмещенного с переключателем.
При этом имеется в виду, что контакты замыкаются при движении от точки, а размыкаются при движении к ней. В случае, если символы резистора и выключателя удалены один от другого, механическую связь показывают отрезками штриховых линий (рис. 11,6).
Подстроечные резисторы
Подстроечные резисторы — разновидность переменных. Узел щеточного контакта таких резисторов приспособлен для управления отверткой. Условное обозначение подстроечного резистора (рис. 12) наглядно отражает его назначение: это, по сути, постоянный резистор с отводом, положение которого можно изменять.
Рис. 12. Внешний вид и обозначение подстроечных резисторов.
Общее обозначение подстроечного резистора отличается тем, что вместо знака регулирования использован знак подстроечного регулирования.
Нелинейные резисторы
В радиотехнике, электронике и автоматике находят применение нелинейные саморегулирующиеся резисторы, изменяющие свое сопротивление поя действием внешних электричеоких или неэлектрических факторов: угольные столбы, варисторы, терморезисторы и tj д.
Угольный столб, представляющий собой пакет угольных шайб, изменяет свое сопротивление под действием механического усилия.
Рис. 13. Вид и обозначение нелинейных саморегулирующихся резисторов.
Для сжатия шайб обычно используют электромагнит. Изменяя напряжение на его обмйтке, можно в больших пределах изменять степень сжатия шайб и, следовательно, сопротивление угольного столба.
Используют такие резисторы в стабилизаторах и регуляторах напряжения. Условное обозначение угольного столба состоит из ба-зовцго символа резистора и знака нелинейного саморегулирования с буквой Р, которая символизирует механическое усилие — давление (рис. 13,а).
Терморезисторы, как говорит само название, характеризуются тем, что их сопротивление изменяется под действием температуры. Токопроводящие элементы этих резисторов изготовляют из полупроводниковых материалов.
Сопротивление терморезистора прямого подогрева изменяется за счет выделяющейся в нем мощности или при изменении температуры окружающей среды, а терморезистора косвенного подогрева — под действием тепла, выделяемого специальным подогревателем.
Зависимость сопротивления терморезисторов от температуры имеет нелинейный характер, поэтому на схемах их изображают в виде нелинейного резистора со знаком температуры —1° (рис. 13,6, в).
Знак температурного коэффициента сопротивления (положительный, если с увеличением температуры сопротивление терморезистора возрастает, и отрицательный, если оно уменьшается) указывают только в том случае, если он отрицательный (рис. 13,в).
В условное обозначение терморезистора косвенного подогрева кроме знака нелинейного регулирования входит символ подогревателя, напоминающий перевернутую латинскую букву U (рис. 13,г).
Нелинейные полупроводниковые резисторы, известные под названием варисторов, изменяют свое сопротивление при изменении приложенного к ним напряжения.
Существуют варисторы, у которых увеличение напряжения всего в 2—3 раза сопровождается уменьшением сопротивления в несколько десятков раз. На схемах их обозначают в виде нелинейного саморегулирующегося резистора с латинской буквой U (напряжение) у излома знака саморегулирования (рис.
13,3).
В системах автоматики широко используют фоторезисторы — полупроводниковые резисторы, изменяющие свое сопротивление под действием света. Условное графическое обозначение такого резистора состоит из базового символа, помещенного в круг (символ корпуса полупроводникового прибора), и знака фотоэлектрического эффекта — двух наклонных параллельных стрелок.
Литература: В.В. Фролов, Язык радиосхем, Москва, 1998.
Резисторы
1. Резисторы Резисторы
наиболее часто используемый компонент в электронике, и их цель состоит в том, чтобы
создавать заданные значения тока и напряжения в цепи. А
количество различных резисторов показано на фотографиях. (резисторы
на миллиметровой бумаге с интервалом в 1 см, чтобы дать несколько
представление о размерах). На фото 1.1а показаны маломощные резисторы, а на фото 1.1б — некоторые
высокая мощность
резисторы.
Символ резистора показан на рис. следующая диаграмма (вверху: американский символ, внизу: европейский символ.) Рис. 1.2a: Символы резисторов Блок для
измерение сопротивления Ом . 1.1 Маркировка резисторов Значение сопротивления равно
отмечены на корпусе резистора. Большинство резисторов имеют 4 полосы. Первые две полосы обеспечивают
числа для сопротивления, а третья полоса обеспечивает количество
нули. Четвертая полоса указывает на допуск.
Значения допуска 5 %,
2% и 1% чаще всего доступны. В следующей таблице показаны используемые цвета для определения номиналов резисторов:
** TC — Темп. Рис. 1.2: б. Четырехполосный резистор, c. Пятиполосный резистор, д. Цилиндрический резистор SMD, например. Плоский резистор для поверхностного монтажа Ниже показаны все резисторы из 0R1 (одна десятая ома) до 22M:
ПРИМЕЧАНИЯ: РЕЗИСТОРЫ МЕНЕЕ 10 ОМ Когда третий полоса серебряная, это указывает на то, что значение «цвета» должно быть разделено на
100. Буквы «R, k и M» заменяют десятичную дробь
точка. Буква «Е» также используется для обозначения слова «Ом». Общие резисторы имеют 4
группы. Они показаны выше. Первый
две полосы обозначают первые две цифры сопротивления, третья полоса
множитель (количество нулей, которые нужно добавить к полученному числу
из первых двух полос), а четвертая представляет допуск. Маркировка сопротивления с помощью пять диапазонов используются для резисторов с допуском 2%, 1% и др. высокоточные резисторы. Первые три полосы определяют первые три цифры, четвертая — множитель, а пятая — допуск. Для поверхностного монтажа (поверхностный монтаж) устройства) доступное место на резисторе очень мало. 5% резисторы используйте 3-значный код, в то время как 1% резисторы используют 4-значный код. Некоторые резисторы SMD изготавливаются в форма небольшого цилиндра, в то время как наиболее распространенный тип — плоский. Цилиндрические SMD-резисторы маркируются шестью полосами — первые пять «читается» как с обычными пятиполосными резисторами, а шестая полоса определяет Температурный коэффициент (TC), который дает нам значение сопротивления меняется при изменении температуры на 1 градус. Сопротивление
плоские резисторы SMD маркируются цифрами, напечатанными на их верхней стороне. Само собой разумеется, что существует массовое производство всех
типы резисторов. Чаще всего используются резисторы типа Е12.
серии и иметь значение допуска 5%. Общие значения для первых двух
цифры: 10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68 и 82. Для некоторых электрических цепей,
допуск резистора не важен и не указывается. В этом
В этом случае можно использовать резисторы с допуском 5 %. 1.2 Резистор Рассеивание Если поток
ток через резистор увеличивается, он нагревается, и если
температура превышает определенное критическое значение, он может быть поврежден.
Мощность резистора — это мощность, которую он может рассеивать в течение длительного времени.
период времени. Рис. 1.3: Размеры резистора Чаще всего используется
резисторы в электронных схемах имеют номинальную мощность 1/2 Вт или 1/4 Вт.
Есть резисторы меньшего размера (1/8 Вт и 1/16 Вт) и выше (1 Вт, 2 Вт, 5 Вт,
и т. д). Мощность (в ваттах) можно рассчитать по одному из следующие формулы, где U — символ напряжения на резистор (и указан в вольтах), I — символ тока в амперах, а R — сопротивление в омах: Например, если напряжение на 820 Вт резистор 12 В, мощность, рассеиваемая резисторами это: Резистор 1/4 Вт может использоваться. Во многих случаях это
нелегко определить ток или напряжение на резисторе. В этом
случай, когда мощность, рассеиваемая резистором, определяется для «наихудшего»
случай. Мы должны принять максимально возможное напряжение на резисторе,
т. е. полное напряжение источника питания (аккумулятора и т. д.). Например, если В B =9В, рассеиваемая мощность 220Вт резистор: Резистор мощностью 0,5 Вт или выше должен использоваться
1. Значения сопротивления описанные выше, являются постоянными и не меняются, если напряжение или ток меняется. Но есть схемы, которые требуют резисторов для изменить значение с изменением температуры или света. Эта функция может быть не линейный, отсюда и название НЕЛИНЕЙНЫЕ РЕЗИСТОРЫ. Есть несколько
типы нелинейных резисторов, но наиболее часто используемые включают:
Резисторы NTC (рис. а) (отрицательный температурный коэффициент) —
их сопротивление снижается с повышением температуры. Резисторы PTC (рисунок б) (Положительный температурный коэффициент) — их сопротивление
увеличивается с повышением температуры. Резисторы LDR (рисунок c)
(светозависимые резисторы) — их сопротивление уменьшается с увеличением
свет. Резисторы VDR (резисторы, зависящие от напряжения) — их
сопротивление критически снижается, когда напряжение превышает определенное значение. Рис. 1.4: Нелинейные резисторы — a. НТЦ, б. ПТК, с. ЛДР
1. На рис. 1.5 показаны два практических примеры с нелинейными и обычными резисторами в качестве подстроечных потенциометров, элементы, которые будут рассмотрены в следующей главе. Рис. 1.5a: RC-усилитель На рис. 1.5а показан RC-усилитель напряжения, который можно использовать для усиления
низкочастотные аудиосигналы с малой амплитудой, такие как сигналы микрофона.
Сигнал для усиления подается между узлом 1
(вход усилителя) и gnd, а результирующий усиленный сигнал появляется между узлом 2
(выход усилителя) и земля. Для получения оптимальной производительности (высокая
усиление, низкий уровень искажений, низкий уровень шума и т. д.), необходимо «установить»
рабочая точка транзистора. Подробности о рабочей точке будут
представлено в главе 4; пока, давайте просто скажем, что напряжение постоянного тока между
узел C и земля должны составлять примерно половину батареи (блок питания)
Напряжение. Подключить вольтметр между узел C и земля. Если напряжение превышает 3 В, замените резистор. R1 = 1,2 МВт с меньшим резистором, скажем R1=1 МВт. Если напряжение по-прежнему превышает 3 В, сохраните снижая сопротивление до тех пор, пока оно не достигнет примерно 3 В. Если напряжение в узле С изначально ниже 3В, увеличьте сопротивление R1. Степень усиления каскада зависит от сопротивления R2: более высокое сопротивление — более высокое усиление , меньшее сопротивление — нижнее усиление . Если значение R2 изменить, напряжение в узле C следует проверить и отрегулировать (через R1). Резистор R3 и конденсатор 100Ф
сформируйте фильтр, чтобы предотвратить возникновение обратной связи. Эта обратная связь называется
«Катание на моторной лодке» звучит как шум от моторной лодки. Практические примеры с резисторами будут рассмотрены в следующих главах, так как почти все схемы требуют резисторы. Рис. 1.5b: Звуковой индикатор изменения температуры или количества света Практическое использование нелинейных резисторов проиллюстрировано на простом сигнальном устройстве, показанном на рисунок 1.5б. Без триммера TP и нелинейного резистора NTC это аудио осциллятор. Частоту звука можно рассчитать по следующей формуле: В нашем случае R=47кВт и C=47 нФ, а частота равна: Когда, согласно рисунку, обрезной бак
и резистор NTC добавляются, частота генератора увеличивается. Если потенциометр установлен на
минимальное сопротивление, т.
осциллятор останавливается. При заданной температуре сопротивление трима
горшок следует увеличивать до тех пор, пока осциллятор снова не заработает. Если в автомобиле установлен резистор NTC, близко к поверхности дороги, осциллятор может предупредить водителя, если дорога покрытые льдом. Естественно, резистор и два медных провода, соединяющие его контур должен быть защищен от грязи и воды. Если вместо резистора NTC используется резистор PTC используется, осциллятор будет активирован, когда температура поднимется выше определенный назначенное значение. Например, резистор PTC можно использовать для индикации состояние холодильника: настроить осциллятор на работу при температурах выше 6C через триммер TP, и схема подаст сигнал, если что-то ошибся с холодильником. Вместо NTC мы могли бы использовать LDR-резистор. LDR можно соединить с резистором R. In В этом случае осциллятор работает при наличии света, в противном случае он заблокирован. Это может быть интересным будильником для охотников и охотников. рыбаки, которые хотели бы встать на рассвете, но только если погода ясная. В нужный момент ранним утром триммер кастрюли должен быть установлен в самое верхнее положение. Затем сопротивление должно быть тщательно уменьшается до тех пор, пока не запустится осциллятор. Ночью осциллятор будет заблокирован, т.к. нет света и сопротивление LDR очень высокое. По мере увеличения количества света в утром сопротивление LDR падает и осциллятор активируется, когда ЛДР освещается необходимым количеством света. Используется триммер с рис. 1,5 Потенциометры Потенциометры (также называемые потенциометрами ) переменные резисторы, используемые в качестве регуляторов напряжения или тока в электронные схемы. По способу построения их можно разделить на 2 группы: мелованная и проволочная. С потенциометрами с покрытием, (рисунок 1.6а), корпус изолятора покрыт резистивным материалом. Eсть проводящий ползунок, перемещающийся по резистивному слою, увеличивая сопротивление между ползунком и одним концом горшка, уменьшая при этом сопротивление между ползунком и другим концом горшка. Рис. 1.6a: Потенциометр с покрытием Проволочный
потенциометры сделаны из
токопроводящая проволока намотана на корпус изолятора. Горшки с покрытием встречаются гораздо чаще. При этом сопротивление может быть линейным, логарифмическим, обратно-логарифмическим или другой, в зависимости от угла или положения ползунка. Большинство распространены линейные и логарифмические потенциометры, и наиболее распространены Применение: радиоприемники, аудиоусилители и подобные устройства. где потенциометры используются для регулировки громкости, тона, баланса, и т. д. Проволочные потенциометры используются в устройствах которые требуют большей точности в управлении. Они имеют рассеивание выше, чем у горшков с покрытием, и поэтому они токовые цепи. Сопротивление потенциометра обычно равно E6.
серия, включающая значения: 1, 2,2 и 4,7.
Стандартные значения допуска включают 30 %, 20 %, 10 % (и 5 % для проволочной обмотки). Потенциометры бывают разных типов. форм и размеров, мощностью от 1/4 Вт (кастрюли с покрытием для объема управление в амперах и т. д.) до десятков ватт (для регулирования больших токов). Несколько разных горшков показаны на фото 1.6b вместе с символом a потенциометр. Рис. 1.6b: Потенциометры Верхняя модель представляет собой стерео потенциометр. Это фактически две кастрюли в одном корпусе, с ползунки установлены на общей оси, поэтому они двигаются одновременно. Это используется в стереофонических усилителях для одновременной регулировки как левого, так и правые каналы, и т. д. Нижний левый так называемый ползунок потенциометр. Внизу справа — проволочная кастрюля мощностью
20 Вт, обычно используется в качестве реостата (для регулирования тока во время зарядки
батарея и др.). Для цепей, требующих очень точной значения напряжения и тока, подстроечные потенциометры (или просто триммеры ). Это маленькие потенциометры с ползунком, который регулируется отверткой. Триммеры также входят во многие разных форм и размеров, мощностью от 0,1 Вт до 0,5 Вт. Изображение 1.7 показаны несколько различных потенциометров вместе с символом. Рис. 1.7: Триммеры Регулировки сопротивления делается отверткой. Исключением является триммер в правом нижнем углу. который можно отрегулировать с помощью пластикового вала. Особенно тонкая регулировка достигается с помощью триммера в пластиковом прямоугольном корпусе (нижний середина). Его ползунок перемещается с помощью винта, так что требуется несколько полных оборотов. необходимо переместить ползунок из одного конца в другой. 1. Как было сказано ранее, потенциометры чаще всего используются в усилителях, радио- и телеприемниках, кассетные проигрыватели и подобные устройства. Они используются для регулировки громкости, тон, баланс и т. д. В качестве примера разберем общая схема для регулировки тона в аудио усилителе. Он содержит два горшка и показано на рисунке 1.8а. Рис. 1.8 Регулировка тона цепь: а. Электрическая схема, б. Функция усиления Потенциометр с маркировкой BASS
регулирует усиление низких частот. Когда ползунок находится в самом нижнем
положение, усиление очень низкочастотных сигналов (десятки Гц)
примерно в десять раз больше, чем усиление сигналов средней частоты
(~ кГц). Если ползунок находится в крайнем верхнем положении, усиление очень слабое.
частота сигналов примерно в десять раз ниже усиления средних
частотные сигналы. Аналогично, потенциометр с маркировкой TREBLE регулирует усиление высоких частот. Усиление высоких частот полезно, когда музыка состоит из высоких тонов. Например, звуковые сигналы, в то время как, например, усиление высоких частот должно быть уменьшено, когда слушать старую пластинку, чтобы уменьшить фоновый шум. На диаграмме 1.8b показана функция
усиления в зависимости от частоты сигнала. Если оба ползунка
в самом верхнем положении результат показан кривой 1-2. Если
оба находятся в среднем положении, функция описана строкой 3-4, а с помощью
оба ползунка в самом нижнем положении, результат отображается с
кривая 5-6. Установка пары ползунков на любое другое возможное значение приводит к появлению кривых между кривыми 1-2 и 5-6. Потенциометры BASS и TREBLE имеют покрытие по конструкции и линейны по сопротивлению. Третий потенциометр на диаграмме регулятор громкости. Он покрыт и логарифмический по сопротивлению (отсюда и знак log )
|
(греческая буква Ω — называется омега). Более высокие значения сопротивления представлены буквой «k».
(килоомы) и M (мегаомы). Для
например, 120 000 Ом
представлено как 120k, а 1 200 000 Ω представлено как 1M2. Точка
обычно опускается, так как его можно легко потерять в процессе печати. В какой-то цепи
На диаграммах значение, такое как 8 или 120, соответствует сопротивлению в омах.
Другой распространенной практикой является использование буквы E для обозначения сопротивления в омах.
также можно использовать букву R. Для
например, 120E (120R) означает 120 Ом, 1E2 означает 1R2 и т. д.
Коэффициент, только для
Устройства SMD
примеры в 1-й колонке выше.
Первые две цифры — значение сопротивления, а третья цифра
представляет собой количество нулей. Например, напечатанное число 683 стоит
для 68000Вт, то есть 68к.
Однако устройства, которые
требуют, чтобы резисторы имели определенную точность, нужна указанная
толерантность.
3 Нелинейные резисторы
Символы, обозначающие эти резисторы, показаны ниже.
4 Практический
примеры с резисторами
Так как напряжение батареи равно 6В, напряжение в узле С должно быть установлено
до 3В. Регулировка производится резистором R1.
Этот
шум возникает только тогда, когда используется более одного каскада.
Для
например, если эти настройки были сделаны на 2C, осциллятор остается замороженным на
более высокие температуры, так как сопротивление резистора NTC ниже, чем
номинал. Если температура падает, сопротивление увеличивается и при 2С
осциллятор включается.
— осциллятор будет заблокирован, пока есть определенное количество света.
подарок. Таким образом, мы могли бы сделать простую систему сигнализации для помещений, где
свет должен быть всегда включен.
1.5б.
для тонкой настройки. Таким образом, ТП с рисунка 1.5б можно использовать для установки
осциллятор для активации при различных условиях (выше или ниже
температура или количество света).
Ползунок перемещается по проводу, увеличивая сопротивление
между ползунком и одним концом горшка, уменьшая при этом сопротивление между
ползунок и другой конец горшка.
горшки).
6 Практический
примеры с потенциометрами
Усиление низких частот полезно при прослушивании музыки
с ритмом (диско, джаз, R&B…), в то время как усиление низких частот должно быть
снижается при прослушивании речи или классической музыки.
Резисторы
| Функция резистора заключается в уменьшении потока электрического тока. Этот символ используется для обозначения резистора на принципиальной схеме, известной как принципиальная схема. Значение сопротивления указывается в единицах, называемых «Ом». Резистор 1000 Ом обычно обозначается как 1 кОм (килоом), а 1000 кОм записывается как 1 МОм (мегом). Существует два класса резисторов; постоянные резисторы и переменные резисторы. Также их классифицируют по материалу, из которого они изготовлены. Типичный резистор сделан либо из углеродной пленки, либо из металлической пленки. Есть и другие виды, но эти самые распространенные. Максимальная номинальная мощность резистора указывается в ваттах. Номинальная электрическая мощность
Однако, если вы попытаетесь понизить напряжение с 12 В до 5 В, используя только резистор, вам необходимо рассчитать номинальную мощность резистора, а также значение сопротивления. В это время необходимо знать ток, потребляемый цепью 5 В.
Например, в случае E3 используются значения [1], [2.2], [4.7] и [10]. Они делят 10 на три, как логарифм. В случае E6: [1], [1.5], [2.2], [3.3], [4.7], [6.8], [10]. В случае E12: [1], [1.2], [1.5], [1.8], [2.2], [2.7], [3.3], [3.9], [4.7], [5.6], [6.8] , [8.2], [10]. Именно поэтому значение сопротивления сразу видно как дискретное значение. Значение сопротивления отображается с использованием цветового кода (цветные полосы/цветные полосы), поскольку средний резистор слишком мал, чтобы его значение было напечатано с цифрами. Вам лучше выучить цветовой код, потому что почти все резисторы мощностью 1/2 Вт или менее используют цветовой код для отображения значения сопротивления. Постоянные резисторы
имеют недостаток; они имеют тенденцию быть электрически шумными. Металлопленочные резисторы рекомендуются для использования в аналоговых схемах. Тем не менее, я никогда не испытывал никаких проблем с этим шумом. Физические размеры различных резисторов следующие.
Этот резистор называется сетью резисторов Single-In-Line (SIL).  Он состоит из множества резисторов одинакового номинала в одном корпусе. Одна сторона каждого резистора соединена с одной стороной всех остальных резисторов внутри. Одним из примеров его использования может быть управление током в цепи, питающей множество светоизлучающих диодов (СИД). На фотографии слева в упаковке 8 резисторов. Каждый из выводов на корпусе представляет собой один резистор. Девятое отведение с левой стороны является общим отведением. Печатается номинал сопротивления. (Это зависит от поставщика.) Некоторые резисторные сети имеют маркировку «4S» в верхней части резисторной сети. 4S означает, что упаковка содержит 4 независимых резистора, которые не соединены между собой внутри. Корпус имеет восемь выводов вместо девяти. Внутренняя разводка этих типичных резисторных цепей показана ниже. Размер (черная часть) резисторной сети, которая у меня есть, следующий: для типа с 9 выводами толщина составляет 1,8 мм, высота 5 мм и ширина 23 мм. Для типов с 8 выводами компонентов толщина составляет 1,8 мм, высота 5 мм и ширина 20 мм.  Металлопленочные резисторы
Переменные резисторы
 Одним из них является переменный резистор, значение которого легко изменить, как регулировку громкости радио. Другой — полупостоянный резистор, который не предназначен для регулировки кем-либо, кроме техника. Он используется для регулировки рабочего состояния цепи техническим специалистом. Полупостоянные резисторы используются для компенсации неточностей резисторов и для точной настройки схемы. Угол поворота переменного резистора обычно составляет около 300 градусов. Некоторые переменные резисторы необходимо поворачивать много раз, чтобы использовать весь диапазон сопротивления, который они предлагают. Это позволяет очень точно регулировать их значение. Они называются «потенциометрами» или «подстроечными потенциометрами». На фотографии слева переменный резистор, обычно используемый для регулировки громкости, виден справа. Его значение очень легко настроить. Четыре резистора в центре фотографии полуфиксированного типа. Они установлены на печатной плате. Два резистора слева — это подстроечные потенциометры.  Этот символ используется для обозначения переменного резистора на принципиальной схеме. Элементы CDS
Есть много типов этих устройств. Они различаются по светочувствительности, размеру, значению сопротивления и т. д.  Это устройство используется, например, для подтверждения включения фар автомобиля. Другие резисторы
Резистор с проволочной обмоткой изготовлен из металлической проволоки сопротивления, поэтому его можно изготавливать с точными значениями. Кроме того, резисторы высокой мощности могут быть изготовлены из толстой проволоки. Резисторы с проволочной обмоткой нельзя использовать для высокочастотных цепей. Катушки используются в высокочастотных цепях. Поскольку проволочный резистор представляет собой провод, намотанный на изолятор, он также является, так сказать, катушкой. Использование одного из них может изменить поведение схемы. Еще одним типом резистора является керамический резистор. Это проволочные резисторы в керамическом корпусе, укрепленные специальным цементом. Они имеют очень высокие номинальные мощности, от 1 или 2 ватт до десятков ватт. Эти резисторы могут сильно нагреваться при использовании в приложениях большой мощности, и это необходимо учитывать при проектировании схемы.  Эти устройства могут легко нагреться и обжечь вас, если вы к ним прикоснетесь.
Термистор (термочувствительный резистор) Значение сопротивления термистора изменяется в зависимости от температуры. Эта деталь используется как датчик температуры.
|
«Допуск» и номинальная электрическая мощность резистора также важны.
д.
