Обозначения на электрических схемах розеток, выключателей, лампочек
Перед прокладкой электрических сетей в доме или квартире в обязательном порядке составляется монтажная схема. Кроме кабельных линий, в ней наносится множество других условных знаков. Поскольку большинство монтажных работ может быть выполнено самостоятельно, необходимо правильно читать и расшифровывать обозначение розеток и выключателей на чертежах. Такие знания позволят избежать ошибок при установке, а каждое изделие займет свое место, отведенное на схеме.
Содержание

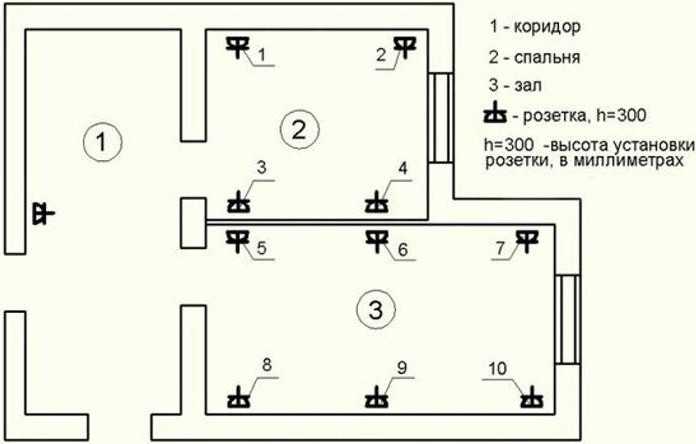

Обозначение розеток на чертежах
На электрических схемах розетки обозначаются разными способами, в зависимости от ее конструкции и особенностей подключения.
- На рисунке 1 отображена розетка с двумя полюсами для подключения фазного и нулевого провода. Она является накладной и не имеет заземления. Изображается в виде полукруга, лежащего на разрезе, с одной вертикальной полоской, расположенной сверху. Наличие двух полосок указывает на сдвоенную розетку.
- Рисунок 2 также представляет накладную двухполюсную розетку, но уже с заземлением. На полукруге располагается горизонтальная полоска, вверх отходит одна вертикальная полоска. Если из каждого угла отходит еще по одной полоске, это означает, что розетка с тремя полюсами и рассчитана на 380 В.
- На 3-м рисунке изображено условное обозначение встроенной розетки под скрытую установку. Полукруг разрезается пополам вертикальной полоской. Наличие двух полосок указывает на сдвоенную конструкцию розетки.
Другие конструкции розеток обозначаются по такому же принципу.
В них также имеется полукруг с отходящими контактами.
- Рисунок 4 соответствует встроенным двухполюсным розеткам с заземлением. На чертеже они разрезаются вертикальной полоской, а сверху полукруга располагается горизонтальная линия. Трехполюсные розетки обозначаются дополнительными полосками, выходящими из углов.
- Рисунок 5 обозначает двухполюсную встроенную конструкцию с фазой и нулем, оборудованную заземлением. Обозначение на схеме такое же, как на 4-м рисунке, за исключением двух вертикальных полосок.
- На 6-м рисунке показаны розетки, защищенные крышкой. Они имеют два полюса – фазу и ноль, могут быть с заземлением или без него.
Обозначение выключателей на чертежах
Все выключатели схематически изображаются как окружность, на которой в верхней части расположена черта. Один крючок, размещенный в верху черточки, указывает на одноклавишный выключатель открытого типа. Два крючка соответствуют двухклавишному выключателю. Значок с тремя крючками означает выключатель с тремя клавишами. (Рисунки 1,2)
В том случае, когда над основной черточкой поставлена перпендикулярная полоска, это указывает на конструкцию выключателя, предназначенную для скрытой установки (Рисунок 3). Одна, две или три линии соответствуют одно-, двух- или трехклавишному выключателю.
Если окружность полностью закрашена черным цветом, она является изображением влагостойкого выключателя открытого типа.
На рисунке 4 изображена окружность, которую пересекает линия с черточками, расположенными на концах. Таким образом, на электрических схемах обозначаются проходные выключатели в двух положениях. Схема зеркально отображает два обыкновенных выключателя. Количество перпендикулярных черточек указывает на число клавиш. Обозначение влагостойких переключателей имеет вид закрашенной окружности.
Рисунки 5, 6 и 7 отображают выключатели, скомпонованные вместе с розетками в одном блоке. Такое размещение существенно экономит место и облегчает монтаж. Для подключения требуется всего один провод, укладываемый в единую штробу.
На рисунке 5 изображен обыкновенный выключатель, соединенный со стандартной розеткой. Весь блок предназначен для скрытой установки. Следующий вариант (Рисунок 6) более сложный. В него входит розетка с заземлением, а также одно- и двухклавишный выключатель. На рисунке 7 изображен блок, состоящий из двух обычных выключателей и одной розетки.
Обозначение светильников на схеме
Светильники занимают ведущее место при проектировании освещения. В современных схемах они отмечаются не только по отдельности, но могут также отображаться в виде так называемых динамических блоков, очень удобных для проектирования освещения в конкретных помещениях.
Данные обозначения используются не только для внутреннего, но и для наружного освещения. В этих схемах присутствуют дополнительные элементы, которые применяются в процессе монтажа.
Обозначения элементов сети
Кроме светильников, розеток и выключателей каждая электрическая сеть содержит большое количество других элементов. Среди них чаще всего встречаются трансформаторы, переключатели, электроустановочные изделия и другие детали.
Применяемые комплектующие детали и изделия в обязательном порядке отображаются на электрических схемах и чертежах в соответствии с установленными стандартами. Для того чтобы правильно прочитать такую схему, необходимо точно знать не только условные обозначения в электрических схемах, но и технические характеристики каждого элемента. Все связи между отдельными деталями указываются с помощью специальных позиционных обозначений.
Условные графические обозначения выполняются специально разработанными стандартизованными геометрическими символами. Они могут применяться отдельно для каждого элемента или в сочетании с другими видами изделий. От этих сочетаний во многом зависит общий смысл того или иного геометрического образа.
Кроме схематического рисунка, на отображаемых элементах присутствуют позиционные обозначения с цифровыми и буквенными маркировками. Кроме того, существуют квалификационные обозначения, устанавливающие вид соединения, значения тока и напряжения, способы регулировки, электрические связи и другие характеристики.
Обозначение щитов, коробов, шкафов
В электрических сетях большое внимание уделяется надежной защите вводов кабелей и проводов, а также различной коммутационной аппаратуры. Для этих целей широко применяются всевозможные конструкции шкафов, щитов или ящиков, изготовленных из металла или пластика. Все виды щитового оборудования рассчитаны на различное напряжение. Они отличаются габаритными размерами, в зависимости от количества установленных приборов и устройств. Для сокращенного обозначения применяются соответствующие заглавные буквы «Ш», «Щ», «Я».
В современных условиях все более широкую популярность приобретают щиты квартирные, отображаемые на схемах как «ЩК». Они успешно используются на новых объектах или при реконструкции электропроводки в старых зданиях. Модели щитов разделяются на ЩКУ – щит квартирный учетный и ЩКР – щит квартирный распределительный.
Довольно часто на электрических схемах розеток, выключателей, и других элементов, встречаются обозначения в виде ША и ЩА, что соответствует шкафам или щитам автоматики. Кроме того, существуют условные символы ШАВР – шкаф автоматического ввода резерва, ЩАП – щиты автоматического переключения.
Как читать электрические схемы
Как на схеме обозначается розетка и выключатель: расшифровка изображений на чертеже
Для прокладки электропроводки в помещении нужно понимать, как на схеме обозначаются розетки и выключатели. Это очень важный момент, так как от верного их монтажа будет зависеть не только общая эстетика, но и безопасность людей. Схема проводки представляет собой чертеж со всеми узлами электропроводки, а также с учетом масштаба и планировки помещения. К работе можно приступать только после того, как схема будет полностью проработана.
- Необходимость схемы
- Регламент обозначений на чертеже
- Розетки и выключатели
- Изображение блоков
Необходимость схемы
Многие владельцы квартир в новостройках сталкиваются с такой проблемой, как замена электропроводки. Не обходит эта тема и старые квартиры, где такая работа просто необходима в силу устаревания коммуникаций. Поэтому жильцам обязательно нужно продумать, как будут располагаться выключатели и розетки согласно планировке.
Сначала нужно определиться с расположением мебели и техники, набросать от руки примерную схему и условно обозначить все точки. После можно приглашать специалиста, чтобы он перенес набросок с точным обозначением розеток и выключателей на чертежи. Благодаря этому мастер и хозяева смогут определить, сколько необходимо закупить материала, каких это потребует денежных вложений и как будет проходить работа в целом.
Регламент обозначений на чертеже
Обозначение выключателей и розеток на схемах было разработано и утверждено ГОСТом еще в далекие советские времена. Это нужно для ведения всех необходимых инженерных документов при прокладке электропроводки в помещениях. С тех самых пор символы, которыми обозначаются все точки, не претерпели никаких изменений, их используют и сегодня.
Обозначение розетки на электрической схеме, а также выключателя, происходит с использованием элементарных геометрических фигур — линий, окружностей, полуокружностей, точек, квадратов, прямоугольников. Все они по-разному соединяются друг с другом на чертеже, поэтому могут обозначать не только розетку или выключатель, но и разные механизмы и приборы в электрике, а также указывать на принцип их управления.
Розетки и выключатели
В документах, регламентирующих установку всех точек в электропроводке, можно наглядно увидеть, каким образом нужно рисовать розетки. Там же даны и формулировки основных понятий. Например, розетка — это часть штепсельного соединения, коммуникационный аппарат, который нужен для подключения приборов к сети. Она всегда работает в паре с вилкой.
Любая розетка обозначается на схеме в виде полуокружности выпуклой стороной наверх, от которой отходят линии. Количество этих линий всегда указывает на тип самого аппарата. Существует два способа монтажа розеток:
- Для открытой проводки устанавливаются наружные аппараты, которые прикрепляются прямо к стене и выступают на ней. На чертежах они обозначаются в виде полукруга, от которого вверх отходит одна линия. Внутри него нет никаких дополнительных знаков.
- Для закрытой проводки используются внутренние аппараты, которые монтируются непосредственно в саму стену. Для этого в ней поделывается круглое отверстие, куда устанавливается специальный подрозетник. Такое обозначение розетки на схеме выглядит как полукруг, внутри которого вверх идет прямая вертикальная линия, выходящая за его пределы и пересекающая его по центру.
Часто в современных квартирах можно встретить двойные розетки. Это удобно и практично для современного человека, так как к ним можно подключить сразу два электроприбора. Их обозначение на схеме производится при помощи всё того же полукруга с учетом проводки (закрытой или открытой):
- двойной аппарат закрытой проводки выглядит как полукруг с двумя вертикальными линиями, отходящими от поверхности окружности;
- двойное устройство открытой проводки — это все тот же полукруг с двумя вертикальными линиями, идущими от его поверхности, и одной вертикальной чертой внутри него по центру.
На сегодняшний день очень часто в быту применяются розетки с заземлением. Они нужны не только для того, чтобы обеспечить долгосрочную эксплуатацию электроприборов, но и для безопасности людей при пользовании электричеством. Такие розетки также имеют свое схематическое обозначение в виде полукруга с вертикальными линиями (в зависимости от типа проводки и количества блоков), а также горизонтальную черту, как бы лежащую на поверхности выпуклой части изображения.
Некоторые современные электроприборы нуждаются не в однофазной, а в трехфазной электросети. К ним можно отнести электроплиты, котлы или водонагреватели, требующие напряжения в 380 В. В таком случае монтажа требуют трехполюсные розетки с пятью контактами: тремя фазами, нулевым контактом и заземлением. На схеме это выглядит следующим образом:
- полукруг с горизонтальной линией на поверхности — заземление;
- выходящие из одной точки по центру поверхности полукруга три линии — это фазы и нулевой контакт.
Существуют также полностью влагостойкие аппараты, оснащенные защитной крышечкой. На чертежах они обозначаются привычным полукругом и линиями (заземление и контакт), но только первый полностью закрашен черным цветом. Также их обозначают двумя английскими буквами IP, указывающими на сам факт влагостойкости, и двумя цифрами, свидетельствующими о степени защиты от пыли и влаги.
Выключатель представляет собой коммуникационный аппарат, с помощью которого можно управлять осветительными приборами в помещении. При его включении и выключении происходит замыкание и размыкание электроцепи. На схеме выключатель обозначается маленьким кружком, от поверхности которого отходит длинная линия. От неё отходит еще одна маленькая черточка, похожая на крючок. Количество этих маленьких крючков указывает на численность клавиш выключателя. Если от длинной линии отходит два крючка, значит, клавиши две и т. д.
Так же, как и розетки, выключатели могут быть внешними и внутренними. Если это аппарат первого типа, то схематично его можно изобразить в виде кружочка с линией и крючками, отходящими только в одну сторону. Внутренний прибор будет обозначаться крючками, которые отходят в обе стороны от черты. Выключатели влагостойкого типа на схеме обозначаются закрашенными кружочками. Их также помечают английскими буквами IP и двумя цифрами.
Часто в схемах встречаются зеркальные изображения переключателей, где от кружочков отходят две линии с крючками (одна сверху, а вторая снизу). Это обозначает, что переключатель дает возможность управлять одним и тем же осветительным прибором из разных мест помещения. Такие аппараты часто устанавливают в длинных коридорах или на лестничных площадках.
Изображение блоков
Для большего удобства в помещениях розетки и выключатели устанавливаются не отдельно друг от друга, а в блоке. Его, например, можно использовать для управления электричеством и освещением в санузлах. Он также нуждается в особом схематическом обозначении.
- одна черта обозначает розетку;
- вторая линия указывает на переключатель, здесь же будут крючки клавиш;
- третья горизонтальная черта — это заземление;
- зеркальное расположение линий с крючками свидетельствует о многофункциональности переключателя.
Все подобные аппараты обязательно имеют одну базу: розетка — это полукруг, переключатель — маленький кружок. Закрашенная основа указывает на влагостойкость. Отходящие линии обозначают контакты, а точка, из которой они идут, показывает тип устройства (внутренний или внешний). Все обозначения предельно понятны для составления схемы даже человеку без специального образования. Остальные же детали можно уточнить у мастера, который будет выполнять все электроработы.
Обозначение выключателей и розеток на чертежах
Мы уже много раз говорили о том, как важно правильно составить схему электроснабжения перед проведением ремонтных работ по бытовой электрике, с этого все и следует начинать. На схемах показаны основные электрические узлы — вводная линия, счетчик электроэнергии, устройства защиты, распределительные коробки и отходящие от них проводники, коммутационные аппараты, элементы освещения. Чтобы хотя бы мало-мальски в ней разобраться, нужно знать, каково условное обозначение выключателей и розеток на чертежах. Предлагаем вам немного узнать об этом.
Многие люди начинают ремонтные работы в строящемся доме или только что приобретенной квартире с приглашения специалиста для помощи в составлении схемы. Все, что вам нужно сделать, это подробно рассказать, где вы планируете размещать крупногабаритную мебель и бытовые электроприборы. И задача профессионала — схематично отобразить все это с указанием места установки выключателей и розеток на плане. Такой чертеж поможет вам четко определить количество необходимых материалов и рационально спланировать порядок проведения электромонтажных работ.
Мы не будем говорить о сложных электрических элементах, таких как переключатели, реле, тиристоры, симисторы, двигатели. Для бытовых электрических систем в этом нет необходимости. Наша основная задача научиться распознавать обозначения бытовых выключателей и розеток на схематических чертежах.
Условное обозначение электротехнических элементов выполняют с помощью графических символов — треугольников, окружностей, прямоугольников, линий и т.п.
Обозначение розетки
Розетка — коммутационное устройство, входящее в состав штекерного соединения, работает в паре с вилкой, предназначено для подключения электроприборов к сети.
Обозначение розеток на чертежах выполняют полукругом, от выпуклой части которого отходит одна или несколько линий в зависимости от типа коммутационного аппарата.
На видео показаны основные условные обозначения электрооборудования:
Розетки по способу установки бывают:
- Наружный (для открытой проводки). Их монтируют на поверхность стены. Они обозначаются пустым полукругом, внутри которого нет дополнительных черточек.
- Внутренний (для скрытой проводки). Они крепятся внутри стены, для этого нужно сделать отверстие и вставить в него специальную розетку, по форме напоминающую неглубокий стакан. На схематическом изображении таких коммутационных аппаратов полукруг внутри имеет линию по центру.
часто используются в бытовых сетях. Представляют собой моноблок, в котором имеется два штекерных разъема (то есть к ним можно подключить две вилки от двух разных электроприборов) и одно монтажное место (установка производится в одну розетку). Обозначение двойной розетки на электрической схеме выглядит как полукруг с двумя черточками на внешней выпуклой стороне:
В современных бытовых сетях все чаще используются розетки с заземлением; они гарантируют длительную надежную работу электроприборов и безопасность людей в условиях поражения электрическим током.
Эти устройства отличаются от обычных тем, что имеют третий контакт, к которому подключается заземляющий провод.
Этот провод идет на общий распределительный щит, где подключается к специальной клемме заземления. Обозначение такой розетки на электрической схеме следующее:
Как видите, заземление обозначено горизонтальной линией, которая по касательной примыкает к выпуклой части полукруга.
В современном доме уже не редкость использование не однофазной электрической сети, а трехфазной. Некоторым потребителям электроэнергии требуется именно напряжение 380 В (отопительные котлы, водонагреватели, электроплиты). Для их подключения используются трехполюсные розетки с защитным заземлением. Коммутационные устройства этого типа имеют пять контактов – трехфазный, один нулевой и еще один для защитного заземления. Трехполюсная розетка обозначается тремя черточками снаружи полукруга:
А вот так выглядят обозначения двойных розеток с защитным заземлением:
Иногда можно увидеть обозначение розетки, которая имеет внутри полукруг, полностью закрашенный черным цветом. Это означает, что коммутационный аппарат влагостойкий, он оснащен защитным кожухом, что исключает возможность попадания влаги или пыли в розетку. Степень защиты таких элементов маркируется специальными символами:
- Две английские буквы IP обозначают само понятие, что сокет имеет определенный уровень защиты.
- Далее следуют две цифры, первая из которых указывает на степень защиты от пыли, вторая — от влаги.
На схеме розетки со степенью защиты IP 44-55 выглядят так:
Если они имеют контакт защитного заземления, то соответственно добавляется горизонтальная линия:
Если делать схему электропроводки в специализированных программах, то на видео пример чертежа в AutoCad:
Выключатель Обозначение
Выключатель — коммутационное устройство, предназначенное для управления осветительными приборами в доме. Во время его включения-выключения электрическая цепь замыкается или размыкается. Соответственно при включенном выключателе на светильник подается напряжение по замкнутой цепи, и он загорается. И наоборот, если выключатель выключен, электрическая цепь разорвана, напряжение не доходит до лампочки, и она не загорается.
Обозначение выключателей на чертежах выполняется кружком с прочерком вверху:
Как видите, у черточки в конце еще есть небольшой крючок. Это означает, что коммутационное устройство является одноклавишным. Обозначение двухкнопочного и трехкнопочного выключателей соответственно будет иметь два и три крючка:
Как и розетки, выключатели могут быть внешними и внутренними. Все вышеперечисленные обозначения относятся к устройствам для открытой (или наружной) установки, то есть когда они монтируются на поверхность стены.
Выключатель скрытого монтажа (или внутренний) на схеме обозначается так же, только крючками, направленными в обе стороны:
Выключатели, предназначенные для наружной установки или в помещениях с повышенной влажностью, имеют определенную степень защиты, которая маркируется так же, как и для розеток — IP 44-55. На схемах такие выключатели изображаются кружком, залитым внутри черным цветом:
Иногда на схеме можно увидеть изображение выключателя, где линии с крючками направлены в две противоположные стороны от круга, как бы в зеркальном отображении. Таким образом, обозначается коммутатор или, как его называют по-другому, проходной коммутатор.
Данные коммутационные устройства подключаются по специальной схеме и позволяют управлять одним и тем же осветительным прибором из разных мест (их использование очень удобно в длинных коридорах, на лестничных клетках).
Также могут быть двухклавишными или трехклавишными:
Обозначение блока
Многим наверняка приходилось сталкиваться с таким элементом электрической сети, как блок выключателя-розетки. Его использование очень выгодно. Во-первых, это экономит немного места. А во-вторых, нет необходимости делать пазы для прокладки проводов отдельно к каждому коммутационному аппарату (проводники, идущие и к розетке, и к выключателю, укладываются в одну штробу). Эти блоки устроены по-разному.
Наглядно про блоки в следующем видео:
Обозначение розеток и выключателей, объединенных в один блок, выглядит на схеме значительно сложнее:
- Блок скрытого монтажа с одним выключателем и одной розеткой.
- Блок скрытого монтажа с одним выключателем и одной розеткой с защитным заземлением.
- Блок скрытого монтажа, состоящий из двух выключателей и розетки с защитным заземлением.
- Блок скрытого монтажа, состоящий из одноклавишного выключателя, двухклавишного выключателя и розетки с защитным заземлением.
Все эти образы не нужно учить наизусть, главное понять их. А хороший, грамотно составленный чертеж всегда должен иметь внизу сноски с расшифровкой тех или иных обозначений.
Электрические символы: Символы розеток
» Домашняя электропроводка
» Справочник по электропроводке
» Схемы подключения и электрические схемы
» Схемы и символы жилой электропроводки
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика
Дэйв Ронджи Резюме: Идентификация символов розеток, используемых в электротехнике для понимания чертежей и электрических чертежей. |
Узнайте, чем делятся другие, на Спросите электрика:
Вы охватываете почти все ситуации, и я обязательно воспользуюсь им снова. Синда из Содертона, Пенсильвания
Символы розеток для домашней электропроводки
Видео по электромонтажу Подключение к электрической розетке, Как подключить розетку ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно! Загляните на мой канал YouTube:
» СпросиЭлектрика «
и подписывайтесь!Этот список символов розеток поможет вам идентифицировать эти устройства на электрической схеме или схеме подключения.
При выполнении любой электропроводки для любого из этих розеточных устройств вы сможете определить тип и расположение различных устройств по этому списку символов розеток.
Список включает описание часто используемых устройств, которые представлены этими символами розеток.
стиль=»очистить: слева»>
В этом списке обозначений розеток указаны наиболее часто устанавливаемые розетки в типичном жилом доме. Эти розетки находятся в различных областях и комнатах дома, где наиболее распространенным типом является розетка общего назначения, также известная как дуплексная розетка. Список также содержит другие торговые точки специального назначения. |
Символы электрических схем для розеток |
Выход Символ розетки относится к розетке с напряжением 120 вольт. Наиболее распространенная розетка называется розеткой общего назначения и находится в большинстве помещений дома. В большинстве установок розетки также являются дуплексными розетками, когда в одном устройстве есть две розетки, занимающие одно место. | |
Розетка GFI Символ розетки GFI или GFCI описывает розетку, защищенную прерывателем цепи замыкания на землю. Розетки GFCI находятся в таких местах, как кухня и ванная комната. | |
Розетка с выключателем Символ коммутируемой розетки обычно относится к розетке, которая управляется выключателем. Коммутируемые розетки обычно находятся в спальнях. | |
Водонепроницаемая розетка Символ водонепроницаемой розетки относится к розетке, которая расположена на открытом воздухе и должна иметь крышку над розеткой, которая сделает ее водонепроницаемой. | |
Четыре выхода Символ четырех розеток относится к двум дуплексным розеткам, которые установлены рядом в двухсекционной электрической коробке. | |
Выход в пол Символ выхода в полу относится к выпуску, установленному заподлицо в готовом полу. Выход в пол может быть одинарным, дуплексным или более. В некоторых случаях напольная розетка может быть установлена в разделенной электрической коробке, где предусмотрены низковольтные соединения для таких устройств, как телевизор или порт данных. | |
Розетка 240 В Символ розетки 240 вольт может использоваться для описания оборудования на 240 вольт, такого как электрическая сушилка для белья или кухонная плита. |
|
|
|
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки стиль=»очистить: слева»> |
|
|
