Обозначение сварки на чертеже гост: ГОСТ 2.312-72 ЕСКД Условные изображения и обозначения швов сварных соединений

Обозначение сварных швов на чертежах по ГОСТу

Общепринятые сокращения и аббревиатуры не относятся к числу популярных терминов. Это можно сказать и о ГОСТе – не самое любимое слово. Разве что среди читателей есть сварщик, который претендует получить статус профессионала. В таком случае даже при всей своей нелюбви к официозу он должен, как минимум, относиться к аббревиатуре ГОСТ уважительно.

Честно говоря, этого недостаточно. Нужно не просто уважать, но и хорошо разбираться в тонкостях государственных стандартов, которые имеют отношение к сварочной индустрии. С чем связано такое утверждение? С тем, что если приходиться сваривать металлы вне пределов своей дачи, а, скажем, на производстве, то почти гарантированно придется иметь дело с рабочими чертежами. И без знания специфической топологии прочитать их будет невозможно.

Без знания спецификации и условных обозначений понять эти документы будут не проще, чем письмена племен Майя. Ведь современные сварочные технологии включают множество различных методов, которые отличаются техническими нюансами и требованиями.

Все они нашли свое отображение в государственном стандарте.

Обозначения на технологических чертежах на первый взгляд могут показаться устрашающими. Однако, если внимательно изучить три главные ГОСТы по сварочным технологиям, то все обозначения превратятся в понятный и важные источник информации. Правильное чтение и понимание чертежа значительно упрощают выполнение поставленной задачи.

СОДЕРЖАНИЕ

• Виды сварочных швов
• Виды швов по ГОСТам
• Способы сварки
• Размеры шва

Виды сварочных швов

Прежде всего нужно дать определение еще одной важной аббревиатуре – ЕСДК. Это – Единая Система Конструкторской Документации, в которую входит полный комплекс самых разных стандартов. Они регламентируют порядок выполнения технических чертежей, включая и документацию по сварочным работам.

В систему входят и интересующие нас стандарты:

• ГОСТ 2.312-72. Прописаны условные варианты отображения и обозначение сварочных швов на чертежах.
• ГОСТ 5264-80. Изложена исчерпывающая информация обо всех видах сварных соединений и швов, выполненных дуговой ручной сваркой.
• ГОСТ 14771-76. Детальная информация о сварке в инертной среде; типах швов и соединений, получаемых в таких условиях.

Прежде чем детально изучить примеры обозначения на чертежах, нужно проработать информацию об их видах. Лучше всего это сделать на практике. Пусть на чертеж будет выведено следующее изображение:

Нагромождение цифр и непонятных символов никак не добавляет оптимизма. Но на самом деле не все так печально. На самом деле в столь длинной строке зашита логическая цепочка, в которой совсем несложно разобраться. Сначала нужно выражение разбить на составляющие блоки:

Настало время рассмотреть все составные элементы, разбитые по квадратам:

1. вспомогательный символ, который информирует специалиста о виде стыка: замкнутая линия или монтажное соединение;
2. номер стандарта, соответственно которому здесь приводятся условные обозначения;
3. буквенное или номерное обозначение типа соединения со всеми конструктивными элементами;
4. метод выполнения сварочных работ соответственно стандарту;
5. тип конструктивного элемента и его размеры;
6. длина непрерывного участка;
7. символ, характеризующий тип соединения;
8. описание соединения при помощи вспомогательных знаков.

Далее рассмотрим каждый из элементов условного обозначения отдельно. в первом квадрате изображен овал, который символизирует круговое соединение. Его альтернативой является флажок, который информирует о монтажном типе соединения стыка. Односторонняя стрелка информирует о шовной линии. С ней связана специфическая особенность, которая выражается в наличии полки. Нередко на графических чертежах встречается такой знак:

Визуально он похож на символ корня квадратного из области математики. Видимая на рисунке полка является полем для размещения разных условных обозначений о характеристиках шовной линии.

Если информация расположена под так называемой «полкой», то это говорит о том, что сварной шов расположен с обратной стороны и является невидимым с лицевой части. Как определить, какая из сторон считается лицевой, а какая – изнаночной? При одностороннем соединении сделать это несложно. Лицевой будет считаться та сторона, с которой нужно работать. А вот при двухстороннем соединении с неодинаковыми кромками лицевой считается та сторона, на которой размещено основное сварочное соединение.

При одинаковых кромках лицевой или изнаночной может быть любая из сторон.

Ниже представлена таблица с наиболее часто используемыми в чертежах символами и их значениями:

Читайте также: Виды сварных соединений

Виды швов по ГОСТам (квадраты 2 и 3 примера)

Возможные способы соединения двух элементов вплотную рассматриваются в ГОСТах 14771-76 и 5264-80. Есть такие виды сварочных соединений:

• С – стыковой шов. Два соединяемые элемента находятся в одной плоскости и на одном и том же уровне. Они состыкуются между собой смежными торцами. Это один из наиболее востребованных вариантов соединения. Его особенность заключается в том, что механические характеристики сварного шва очень высоки, а внешний вид готовой конструкции эстетичен. Наряду с положительными сторонами есть и отрицательные. Такой вид соединения остается сложным в техническом плане. Качественно он может быть исполнен только опытными специалистами.
• Т – тавровый шов. Подразумевается соединение двух элементов, расположенных один относительно другого под углом 90 градусов, а место соединения имеет Т-образную конфигурацию. Это наиболее жесткий вариант соединения из всех рассматриваемых. Поэтому его не применяют в случаях, когда для готовой конструкции важна некоторая эластичность.
• Н – нахлесточный шов. Две заготовки располагаются параллельно, но не в одной плоскости. Они соприкасаются с некоторым перекрыванием плоскости. Достаточно прочный и надежный способ соединения, но по жесткости уступает тавровому варианту.
• У – угловой шов. Две заготовки торцами располагаются под углом 90 градусов. Плавятся торцы, в результате чего образуется достаточно прочное и жесткое соединение.
• О – особые типы. Так обозначаются все другие варианты сваривания заготовок, которые не описаны в стандарте.

Оба упомянутые в начале раздела ГОСТа имеют общие черты и перекликаются между собой. Для ручного дугового соединения по ГОСТу 5264-80:

• С1 – С40 стыковые;
• У1 – У10 угловые;
• Н1 – Н2 нахлесточные;
• Т1 – Т9 тавровые.

Выполнение сварочных работ в инертной среде по ГОСТу 14771-76:

• У1 – У10 угловые;
• С1 – С27 стыковые;
• Н1 – Н4 нахлесточные;
• Т1 – Т10 тавровые.

В приведенном примере есть рассмотренные только что цифры. Во втором квадрате размещена информация по использованному стандарту – 14771-76. В третьем квадрате изложен способ соединения – тавровый двусторонний без скоса кромок.

Способы сварки (квадрат 4)

В требованиях по стандартизации описаны и способы сварки. Самыми распространенными из них являются:

• А – автоматическая. Проводится с использования флюса, но без прокладок и подушек;
• Аф – тоже автоматическая. Но в этом случае на подушке;
• ИН – выполняется в инертной среде с применением вольфрамового электрода без присадок;
• ИНп – такой же самый способ, как и предыдущий с той лишь разницей, что присадки применяются;
• ИП – соединение металлом проводится в инертной среде с использованием плавящегося электрода;
• УП – все то же самое, что и ИП, только вместо инертной среды применяется углекислая.

В данном случае в четвертом квадрате стоят символы УП. Это значит, что сваривание выполнялось в углекислой среде плавящимися электродами.

Для улучшения качества и увеличения скорости работ, вы всегда можете воcпользоваться нашими сварочными столами собственного производства от компании VTM.

Размеры шва (пятый квадрат)

В приведенном примере было удобнее всего обозначить длину катета, поскольку рассматривается тавровое соединение с размещением заготовок под углом в 90 градусов. Определяется катет в зависимости от значения текучести. Необходимо обратить внимание на то, что если чертежом указывается соединение стандартных размеров, то указывать катет не нужно. В приведенном примере катет будет равен 6 мм.

Виды дополнительных соединений:

• SS – односторонне. Дуга или электрод в таком случае передвигается с одной стороны;
• BS – двухстороннее. В таком случае источник плавления передвигается с обеих сторон.

Согласно ГОСТу 2.312-72 швы делятся на видимые (на чертеже отображаются сплошной линией) и невидимые (пунктир).

Самое время вернутся к рассматриваемому примеру и подать информация простым понятным языком. Речь идет о тавровом двустороннем шве, который выполнен методом ручной дуговой сварки в углекислой среде (газ). Кромки стыков не имеют скосов. Шов прерывистый, нанесен шахматным способом. Размер катета шва составляет 6мм, длина проваренного участка – 50 мм. Шаг составляет 100 мм. Поверхность стыка необходимо выровнять по завершению сварочных работ.

Обозначение сварных швов на чертежах по ГОСТу

Оцените, пожалуйста, статью

12345

Всего оценок: 254, Средняя: 3

3

5

1

254

Обозначение сварных швов по ГОСТ г. Москва

Любые металлоконструкция состоят из отдельных частей, которые соединены путем сварки. Место сварки  обладает характерными  параметрами. Для инженера важно иметь полную информацию о прочности соединения,  о размерах и форме стыка, его герметичности и  времени  выполнения работ. В ГОСТ оговорены строгие требования, которые должны соблюдаться. Их нарушение, в частности, чертежей,  приводит к тяжелым  последствиям, вплоть до техногенных катастроф.  Обозначения  на чертеже — это пояснения по стыковке, формы сварного соединения, его выполнение и другие  необходимые сведения.     Маркировка сварочного стыка регламентируется   стандартами:  ГОСТ 2.312-72, 5264-80, 14771-76 по которым должны выполняться все современные  чертежи. На основе государственных стандартов  и  от показателей  металла устанавливаются  нормы сварки. Кроме того, присваиваются  буквенно – цифровые обозначения: стыковые, угловые, тавровые, нахлёсточные.

Угловой  называют сварку, если два элемента, расположены под углом  в месте примыкания. Таких видов насчитывается 10: от У1 до У10.

Тавровой называют сварку при которой торец  элемента приварен к боковой поверхности другого элемента. По документации предусмотрено несколько видов сварки: от Т1 до Т9.

Нахлесточной  называют сварку при которой угловые швы элементов, расположенные параллельно друг друга, соединяют в единую конструкцию. Таких  видов сварки несколько: от HI до Н2.

Сварные соединения  должны соответствовать ГОСТ 2312-72 и обязательно отмечаются . Шов сварного соединения,  называемый видимым, изображаются сплошной линией и  невидимый – штрихованной.

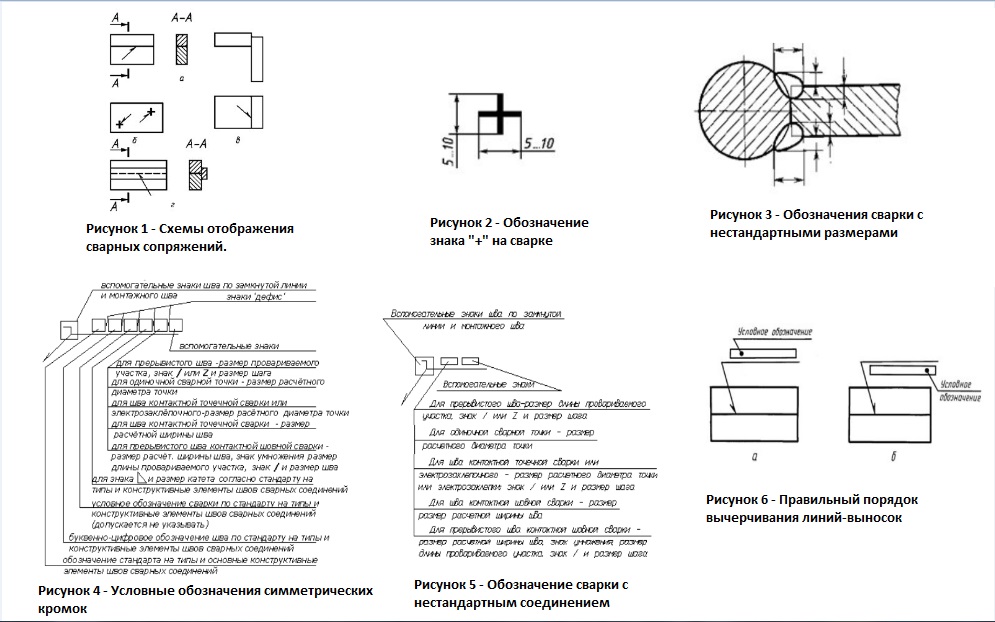

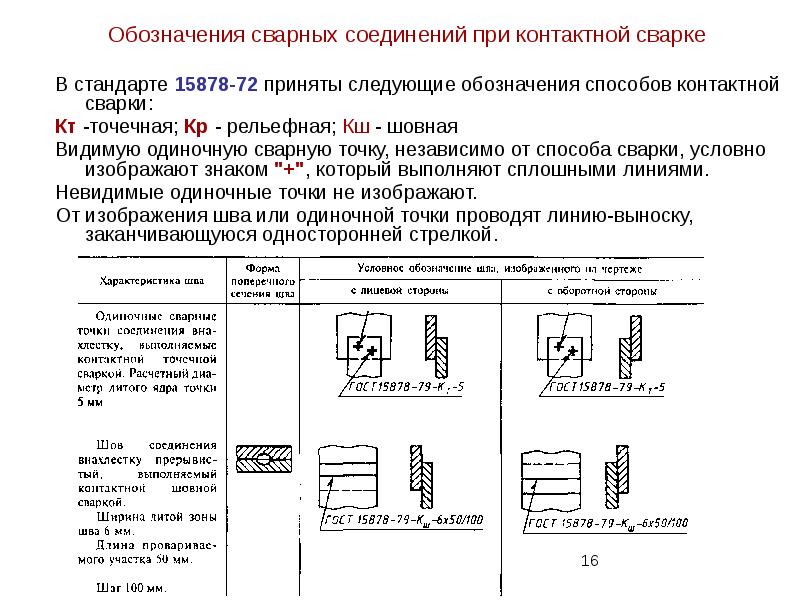

Обозначение шва отмечают линией — выноской, заканчивающейся стрелкой. Характеристики шва проставляют над полкой – для лицевой стороны шва – или под полкой – для обратной сварного соединения.

Цифры совпадают с номером  конкретного стандарта.

 Существует несколько обозначений способов сварки  Р, ЭЛ, Ф, ПЛ, УП, ИП, ИН, Г,

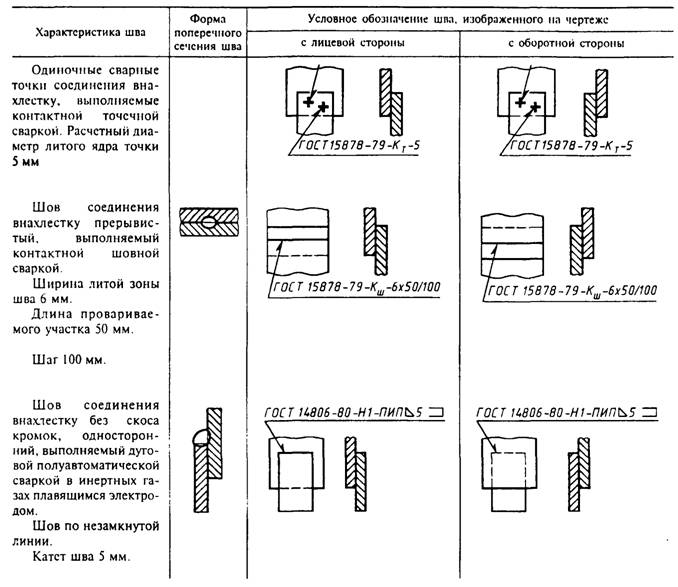

 Обозначение шва наносят:



а) на полке линии-выноски, проведенной от изображения шва с лицевой стороны;



б) под полкой линии-выноски, проведенной от изображения шва с оборотной стороны. Линия-выноска заканчивается односторонней стрелкой.



 Обозначение сварного соединения должно быть в следующем порядке:



1 – знак шва: по замкнутой линии или монтажного;



2 –  стандарт: ГОСТ 5264-80; 11533-75; 11534-75; 15878-79; 23792-79; 23518-79.



3 – тип  шва по стандарту  (буква обозначает вид соединения, а цифра – форму кромок  элементов в соединении), например: С– шов стыкового, У – углового, Т –таврового; Н– нахлесточного соединений.



Важно знать, в отношении  сварочного дела  действуют определенные требования, которые должны соблюдаться, так как  могут дорого обойтись при их нарушений.

Главным  документом для сварных соединений, является государственный стандарт. Знания которого помогают не допустить ошибок и неточностей и рассчитывать на реализацию  успешного проекта из металлоконструкций.

Чтобы заказать проектирование или связаться с нами.

04.10.2019
Просмотров: 4703

Обзор применения обозначений сварки на чертежах

Символы сварки используются в течение многих лет и представляют собой простой способ сообщить детали конструкторского бюро ряду различных сотрудников промышленных цехов, таких как сварщики, контролеры и инспекторы. Субподрядчикам часто требуется интерпретировать символы сварки на инженерных чертежах, возможно, от главного подрядчика или клиента, чтобы определить необходимый тип сварки. Крайне важно, чтобы каждый имел полное представление о требованиях к обозначениям сварных швов, чтобы гарантировать выполнение первоначальных проектных требований.

Существует ряд стандартов, относящихся к символам сварки, включая британские, европейские, международные и американские стандарты (Американское общество сварщиков). Большинство деталей часто похожи или даже одинаковы, но важно, чтобы все заинтересованные лица знали, какой стандарт следует использовать. Таким образом, одним из первых требований является:



Нажмите здесь, чтобы посмотреть наши последние технические подкасты на YouTube .



Какой стандарт?

Великобритания традиционно использовала BS 499, часть 2. Этот стандарт теперь заменен BS EN 22553, однако во многих сварочных и производственных организациях будут использоваться старые чертежи со ссылками на устаревшие стандарты, такие как BS 499, часть 2.

BS EN 22553 почти идентичен исходному стандарту ISO 2553, на котором он был основан. Таким образом, мы можем сказать, что, по крайней мере, для объема этой статьи нет существенных различий, но важно, чтобы читатель сверился с конкретным стандартом. Американская система также во многом похожа, но здесь мы ее рассматривать не будем.

Основные требования

Все стандарты имеют одинаковые требования в отношении следующих элементов:

• Линия стрелки и наконечник стрелки
• Базовая линия

Стрелка может быть под любым углом (кроме 180 градусов) и может указывать вверх или вниз. Наконечник стрелки должен касаться поверхностей соединяемых деталей и места сварки. Любая предполагаемая подготовка кромки (т. е. для сварного шва с разделкой кромок) или сварное соединение не показаны в виде фактического поперечного сечения, а заменены линией. Стрелка также указывает на компонент, который должен быть приготовлен из отдельных компонентов. См. рис. 1-4.

Рис. 1.

Рис. 2.

Рис. 3.

Рис. 4. 9 типов

8 К базовой настройке стрелки и контрольной линии дизайнер-дизайнер может применить соответствующий символ или символы для более сложных ситуаций.

Символы, в частности, для дуговой и газовой сварки, часто изображаются в виде поперечных сечений конструкции соединения или завершенного сварного шва. Простая подготовка одной кромки показана на Рис. 5 .

Для контактной сварки точечный сварной шов и сварной шов показаны на Рис. 6:

Рис. 5.

Рис. 6.

Соединение и/или форма сварного шва

9 9 примеров выше можно интерпретировать либо как отдельные детали соединения, либо как завершенный сварной шов, однако для готового сварного шва обычно обнаруживается, что указана соответствующая форма сварного шва. Используя приведенные выше примеры, можно указать ряд параметров и методов для определения подходящей формы или отделки сварного шва.

Конфигурации, сваренные встык, обычно изображаются в виде выпуклого профиля (рис. 7 ‘a’, ‘d’ и ‘f’) или в виде зачищенного сварного шва, как показано на ‘b’ и ‘c’. Символы углового сварного шва всегда отображаются как угловой шов под углом (прямоугольный треугольник), а выпуклый или вогнутый профиль может быть наложен на форму исходного символа под углом. См. Рис. 7 .

Рис. 7.

Как упоминалось ранее, важно, чтобы все участники любого проекта знали, какой стандарт применяется.

Размер сварного шва

Для того, чтобы можно было применить правильный размер сварного шва, обычно находят числа либо слева, либо справа от символа.

Для угловых сварных швов числа слева от символа указывают расчетную толщину шва, длину патрубка (размер патрубка) или требования к расчетной толщине шва и длине патрубка. Обычно, но не во всех случаях, угловые сварные швы имеют равные стороны. На рис. 8 приведены примеры символов, используемых в различных стандартах.

Рис.8

Для сварных швов на филе:

Замену BS499 PT 2 дает

A = Дизайн толщины горла
B = Длина ноги

ISO 2553/EN 22553 Требования

A = Проектирование горла
ZO 2553/EN 22553. длина участка
s = толщина шва провара

Для стыковых соединений и сварных швов буква S с цифрой слева от символа относится к глубине проплавления, как показано на Рис. 9 .

Рис.9

Если для стыковых сварных швов на чертеже с использованием символов сварных швов не указаны конкретные требования к размерам, обычно предполагается, что требуется стыковый шов с полным проплавлением ( Рис. 10 ).

Рис. 10

Числа справа от символа или символов относятся к продольному размеру сварных швов, например, для угловых швов, количеству швов, длине шва и интервалу между швами для несплошных швов (например, прерывистый угловые швы), как Рис.11 .

Рис. 11

На угловых сварных швах, выполненных с обеих сторон, можно показать шахматный шов, поставив букву «Z» через контрольную линию ( Рис. 12 ).

Рис. 12

Дополнительные символы

Символы сварки указывают тип используемой подготовки или тип сварки. Тем не менее, могут быть случаи, когда требуется другая информация. Таким образом, основная информация может быть дополнена для предоставления дополнительных деталей, как показано на 9.0011 Рис. 13, 14 и 15 . В хвостовой части символа сварного шва размещается дополнительная информация о сварном шве.

Рис.13

Рис.14

Рис.15

Приварной круглый

или на Зоне

Поле, прикрепленное к стрелке, может использоваться для хранения или указания другой информации.

Тип процесса сварки

ISO 4063 дает конкретные справочные номера сварочных процессов. Как показано на рис. 16 , соответствующий номер процесса помещается в конце стрелки. Другим процессам присваивается уникальный номер. В этом примере 135 относится к сварке MAG.

Рис.16

В стандартах ( например, ISO 22553) имеется ряд дополнительных символов, которые относятся к дополнительным требованиям к сварке или соединению. На рис. 17 показаны требования к уплотнительному проходу.

Рис.17

Составные стыки/сварные швы

Составной сварной шов может быть Т-образным стыковым швом, который требует добавления угловых сварных швов для увеличения толщины шва, как показано на Рис.18 .

Рис.18

Ломаная опорная линия референсная линия.

Этот метод используется, когда необходимо указать сварку или подготовку под сварку на «другой стороне» стрелки, как показано на Рис. 19 .

Любой символ, используемый для обозначения элемента типа соединения или сварки по другую сторону линии стрелки, всегда размещается на пунктирной линии.

BS 499 и AWS требуют, чтобы символы располагались над контрольной линией (указывающей другую сторону) или под контрольной линией (указывающей сторону соединения, указанную стрелкой).

Резюме

Символы сварки — очень полезный способ передачи требований к сварке от конструкторского бюро до цеха.

Важно, чтобы «правила» используемого стандарта правильно применялись персоналом чертежного бюро. Однако также важно, чтобы производственный персонал мог читать и понимать детали символов сварки.

Большая часть этого требования может быть выполнена путем ссылки на стандарт, используемый в организации, и персоналом конструкторского бюро с учетом потребностей конечного пользователя, такого как сварщики, контролеры сварки, персонал, контролирующий сварку, и инженеры-сварщики, чтобы свести к минимуму дорогостоящие ошибки из-за неправильного толкования.

Обучение всего персонала правильному использованию спецификаций символов сварки также играет важную роль в обеспечении правильного применения и правильного чтения символов сварки.

Эта статья была написана Mark Cozens из Weld-Class Solutions .

Статья переиздана TWI с небольшими изменениями 27.04.2020.

Понимание символов сварки [объяснено схемами]

Как этот инженерный инструмент сварки может быть правильно размещен, если мы не разработаем процесс для передачи полной информации от его планировщика рабочим.

Символы сварки снабжены способом размещения всей информации на чертежах.

Получение сертификата профессионального сварщика недостаточно, пока вы не научитесь читать чертеж чертежника перед сваркой. Эскиз сварочных обозначений становится головной болью, если вы не знакомы с основами этих обозначений.

Этот набор символов упрощает общение между планировщиком и рабочими. Символ сварки — это очень хорошо составленный язык, который необходимо освоить для лучшей работы во всем мире.

Большинству сварщиков трудно интерпретировать сварочные символы, а на рынке не хватает обученных сварщиков. Для малых и средних компаний невозможно сделать этот язык необходимым условием для приема на работу. Я предлагаю им нанять третью сторону, чтобы помочь вашей команде с этим языком. Мы также предлагаем вам этот инструмент для загрузки символов сварки pdf для обучения вашей команды.

Символы сварки

Многочисленные тесты для типов символов сварки доступны для подтверждения вашей квалификации и сертификации. Этот язык кажется странным, но его можно освоить шаг за шагом, зная каждый символ. Понимание этих символов по крупицам имеет решающее значение для повышения вашей квалификации. Вы можете достичь вершины своей карьеры, следуя этому руководству по символам. Детально остановимся на изучении схемы обозначений сварки.

Некоторые из этих символов кажутся сложными, но если их разобрать, они кажутся сравнительно простыми. Эти символы демонстрируют детали сварного соединения, как видно сбоку и в поперечном сечении.

Мы объясним две системы интерпретации, систему A и систему B, и следующие четыре раздела символов.

• Базовая платформа
• Основание Символ стыковой сварки
• Прочие базовые символы
• Дополнительные символы

Каждая секция и система требует изучения в совокупности, так как по отдельности никто не имеет смысла.

1. Базовая платформа

Базовая платформа представляет собой простое изображение сварных и окружающих деталей, состоящее из трех частей.

• Горизонтальная контрольная линия – Место для указания типа и места сварки
• Стрелка с выносной линией – Стрелка с выносной линией пересекает контрольную линию и указывает место сварки.
• Хвостовая линия — находится на другом конце опорной линии и разветвляется на две линии. Это необязательная строка для добавления дополнительных деталей, отличных от конкретных. Он может включать тип сварки, сварочное оборудование, стандарт сварки и любые другие особенности, характерные для данного конкретного проекта.

Два типа систем рисования

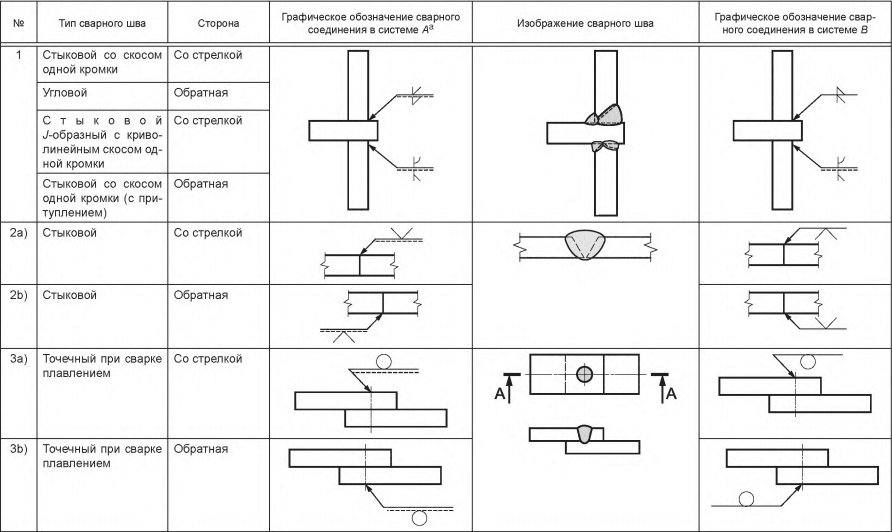

Две системы рисования базовых символов удобны и объясняются по-разному. План будет иметь четкое упоминание о системе A или B, но определенно не обе в одном черновике.

Система А

Система В

Система А

Система обозначена штриховой линией А. Изображение здесь отображает символ сварки на пунктирной линии, поэтому поместите сварку напротив стрелки. Символ сварки над контрольной линией рекомендуется размещать сварной шов со стороны стрелки.

Система B

Система B не имеет пунктирной линии под горизонтальной контрольной линией. Когда вы увидите символ сварки под контрольной линией, сварку следует разместить со стороны стрелки. Если мы заметим, что знак сварки находится над контрольной линией, сварка должна выполняться напротив стрелки.

2. Символы основания встык

После того, как две пластины установлены ровно и выровнены прямо и параллельно, стыкуясь друг с другом впритык друг к другу. Эти суставы бывают двух типов.

1. Односторонний сварной шов встык
2. Двухсторонний сварной шов встык

Односторонний сварной шов встык

Символ для сварки встык показывает требования к сварке, подготовку, тип сварного шва и место. Односторонний шов можно сразу распознать по символам.

Квадратный стыковой сварной шов — символ квадратного стыкового сварного шва отображает две пластины с квадратными концами и двумя прямоугольными углами. Подготовка к сварке в такой ситуации не требуется.

Одинарная V-образная сварка встык — Две пластины образуют угол 45 градусов. Одна сторона каждой металлической пластины под углом 45 градусов с полной глубиной погружения в материал.

Одинарная V-образная сварка встык с широким торцевым швом – То же, что и одинарная, но здесь подготовка под сварку составляет 45 градусов с одной стороны обеих пластин. Эта сварка опускается на 3/4 глубины пластины, оставляя внизу сегмент вещества. Это соединение воспроизводит символ Y.

Стыковой сварной шов с одинарным скосом – Угол 45 градусов, срезанный на одной стороне пластины, в то время как другой конец остается квадратным, как показано на символе.

Стык с одинарным скосом и широким основанием – Скос под углом 45 градусов с одной стороны, а другой – квадратный, но не достигает основания, как показано на символе.

Одинарная U-образная стыковая сварка – Чтобы соответствовать символу U, обе пластины имеют угол, вырезанный на 1/4 луны, при этом 3/4 калибра пластины проходят через секцию соединения.

Одинарная J-образная стыковая сварка — здесь одна пластина имеет угол, срезанный на 1/4 луны, в то время как другая пластина имеет квадратный конец и не уходит глубоко в основание, как показано на символе.

Двусторонняя стыковая сварка

Этот тип аналогичен односторонней стыковой сварке, за исключением того, что обе поверхности подготавливаются и свариваются.

Двусторонний V-образный стыковой шов – Каждая пластина здесь имеет скос под углом 45 градусов до половины глубины. То же самое можно сделать на второй стороне, сделав символ X в форме. Стык на всю длину пластин.

Сварка встык с двусторонним скосом – Здесь одна пластина имеет скос в два 45 градуса до середины. Вторая пластина не требует подготовки под сварку и сохраняет углы прямыми. Сварка выглядит как буква K.

Двусторонний U-образный стыковой шов – Обе пластины вырезаются по лунке на 1/4, оставляя толщину от 1/4 до 1/2 в центре. При соединении листов сварным швом получается П-образная форма как на картинке.

3. Прочие базовые символы

Наиболее распространенный тип соединения – стыковые и угловые сварные швы. В отличие от стыковых швов, угловые швы имеют дополнительные символы, вычисляемые дополнительно к угловому шву. У нас есть следующие основные символы сварки, которые не являются стыковыми швами, включая символ углового шва.

Скругление – Поперечное сечение примерно треугольное. Он наносит металл в угол стыковки двух листов, сплавляется с основанием, образуя стык. Наиболее распространен стык между двумя пластинами, находящимися под прямым углом друг к другу.

Сварка пробкой – Здесь используются две пластины, одна с отверстием, которая находится на другой простой металлической пластине. Сварка пробкой сплавляет 2 пластины вместе, соединяя их в отверстии. Символ сварного шва показывает отверстие в виде поперечного сечения верхней металлической пластины.

Точечная сварка сопротивлением — Символ представляет собой круг, подобный форме любой точечной сварки. Мы создаем пятно с электрическим сопротивлением тепла.

Сварной шов сопротивлением – Точечная сварка шва представляет собой две параллельные линии, проходящие через окружность, что дает изображение шва с длиной, похожей на форму паза.

4. Дополнительные символы

Эти символы дополнительно поясняют характеристики сварки, как и где выполнять сварку, а также какова окончательная отделка сварного шва в проекте.

Отделка заподлицо — Этот символ объясняет, что нам нужно для завершения процесса. Поверхность должна находиться на одной линии с уровнем плиты. Этого можно добиться механической обработкой или заземлением сварного соединения.

Выпуклая – Отображение символа показывает кривую, выходящую наружу, как воздушный шар, от поверхности сварного шва.

Вогнутая – Символ выглядит как внутренняя часть чаши вогнутой формы. Угловой шов обычно завершает вогнутую поверхность.

Подварочный шов – Нижняя часть подготовки сварного шва для V или U, выполняет начальный небольшой шов внизу. Это добавит вещества ко всему сварному шву. Его символ представляет собой изогнутую линию под или на верхнем ярусе базового символа, в зависимости от стороны базовой линии.

Символ сварки между точками – На рисунке показаны две точки, требующие сварки. Стрелка между двумя точками указывает на сварку по всей длине между метками.

Символ сварки на месте – Флаг – это символ, указывающий на сварку на месте, а не в мастерской. Он размещает флаг на исходном месте в стране, где проект должен быть завершен.

Прерывистый шов в шахматном порядке – Требуется прерывистый шов по сечению с одной стороны на другую. Сварить как стежки поперек, чем к полноразмерному шву с двух сторон. Символ в форме буквы Z с линией, проходящей через центр, отображающий результат 7 в зеркальном отображении. На нем показаны две семерки одинакового размера, перевернутые в виде буквы Z. Смещенный прерывистый знак равен с обеих сторон, но перевернут.

Обозначения процессов сварки буквами

Когда символы, относящиеся к процессу сварки, нуждаются в пояснении на чертеже, то требуются буквенные обозначения. Размещаем эти буквенные обозначения на хвосте горизонтальной линии.

Если нет спецификации, процесс сварки, хвост должен быть опущен, как показано ниже0003

4 лучших способа сварки нержавеющей стали [Краткое руководство]

Процедура сварки чугуна [Пошаговое руководство]

Что такое сварка?

Сессия вопросов и ответов

Что означают символы сварки?

Это язык для общения между проектировщиком и сварщиком. Базовая линия и стрелка указывают на место соединения. Он включает в себя полные знания о процессе сварки, сварочном оборудовании, месте, форме сварного шва.

Объясните основные символы сварки?

Стрелка соединяет обозначения сварки горизонтальной базовой линией с внешней плоскостью одного листа стыка в центре требуемого сварного шва. Они явно доступны для точек сопротивления, шва, выступа, дуги и символа сварного шва.

Что означает сварка в полевых условиях?

Символ сварного шва состоит из флажка, который размещается на пересечении, где стрелка встречается с контрольной линией. Этот флагшток указывает на монтажную сварку, а не на заводскую.

Как рисовать символы сварки?

Стрелка указывает на область над чертежом, где необходима сварка. Эта стрелка прикреплена к линии выноски, которая пересекается с горизонтальной линией. Хвост символов, противоположный стрелке, содержит остальную информацию.
