Обозначение розеток и выключателей на чертежах и схемах

Обозначение розеток и другого электрооборудования наносится на электрические схемы, с помощью которых осуществляются монтажные работы. Каждый элемент системы энергообеспечения имеет обозначение, позволяющее его идентифицировать.

Содержание

  • Стандарты для обозначений
  • Указатели на схемах
    • Указатели на чертежах для открытого монтажа
    • Указатели для скрытой установки
    • Условные знаки для влагозащищенных розеток
    • Указатели блока розеток и выключателя
    • Условные знаки для выключателей на схемах
    • Указатели выключателей с одной и двумя клавишами

Стандарты для обозначений

Порядок указания условных знаков на схемах регламентируется ГОСТ 21.614.88. Данный норматив издан относительно недавно. Новый ГОСТ сменил старый советский стандарт. Согласно новым правилам, указатели на схемах должны совпадать с регламентированными.

Включение в схему другого оборудования должно отвечать требованиям ГОСТ 2. 721.74. Этот документ устанавливает нормы для указателей общего использования. Порядок организации схемы вводно-распределительных устройств также регулируется ГОСТ 2.721.74

Обозначения выполняются в виде графических символов, которыми являются простейшие геометрические объекты, в том числе квадраты, прямоугольники, окружности, линии и точки. В определенных сочетаниях эти графические элементы указывают на те или иные составные части электрических приборов, машин и приспособлений, используемых в электротехнике. Кроме того, символы отображают принципы управления системой.

Указатели на схемах

Ниже представлено графическое обозначение, которое принято использовать на рабочих чертежах.

Фурнитуру принято классифицировать по нескольким признакам:

  • степень защищенности;
  • способ монтажа;
  • количество полюсов.

По причине разных способов классификации среди условных знаков для разъемов на чертежах имеются отличия.

Указатели на чертежах для открытого монтажа

Обозначения розеток на чертеже, представленном ниже, указывают на следующие характеристики.

  • сдвоенность, однополюсность и заземление;
  • сдвоенность, однополюсность и отсутствие заземляющего контакта;
  • одинарность, однополюсность и наличие защитного контакта;
  • силовая розетка с тремя полюсами и защитой.

Указатели для скрытой установки

На картинке внизу показаны такие розетки:

  • одиночные с одним полюсом и заземлением;
  • спаренные с одним полюсом;
  • силовые с тремя полюсами;
  • одиночные с одним полюсом и без защитного контакта.

Условные знаки для влагозащищенных розеток

На чертежах используют такие условные обозначения защищенных от влаги розеток:

  • одинарные с одним полюсом;
  • одинарные с одним полюсом и заземлительным устройством.

Указатели блока розеток и выключателя

Чтобы сэкономить пространство, а также упростить компоновку электротехнических устройств, их нередко размещают в едином блоке. В частности, такая схема позволяет сэкономить на штроблении. Рядом могут находиться одна или несколько розеток, а также выключатель.

На рисунке внизу показана розетка и выключатель с одной клавишей.

Условные знаки для выключателей на схемах

Все выключатели на электрических схемах показывают так:

Указатели выключателей с одной и двумя клавишами

На картинке внизу показаны такие выключатели:

  • внешние;
  • накладные;
  • внутренние;
  • встраиваемые.

Ниже представлена таблица, в которой показаны условные указатели фурнитуры.

В таблице показан широкий спектр возможных устройств. Однако промышленность выпускает все новые образцы, поэтому часто случается так, что новая фурнитура уже появилась, а условные знаки для нее все еще отсутствуют.

Обозначение розеток и выключателей: инструкция и фото

Содержание

  • 1 Стандарты, которые определяют условное обозначение розеток
  • 2 Обозначение розеток на схемах
  • 3 Обозначение для наружной и открытой установки
  • 4 Обозначение розеток для скрытой и внутренней установки
  • 5 Условные обозначения влагозащищенных устройств
  • 6 Условные обозначения блока розеток и выключателя
  • 7 Обозначения выключателей на схемах
  • 8 Обозначения одноклавишных и двухклавишных выключателей
  • 9 Видео по теме

Все электромонтажные работы, которые проводятся в квартире, должны осуществляться на основе электромонтажных схем. Не только проводка, но и электрооборудование имеет свои схемы. Здесь мы предоставили вашему вниманию обозначение розетки на электрической схеме.

Обозначение розеток и выключателей должен знать каждый человек

Условные обозначения достаточно часто включают в себя изображения, которые общепонятны. Обозначение розеток позволяет значительно облегчить чтение любого чертежа.

Стандарты, которые определяют условное обозначение розеток

На сегодняшний день условные обозначения на схемах стандартизирует новый ГОСТ 21.614.88. Этот стандарт вышел совсем недавно и полностью заменил действующий ГОСТ. Теперь каждое обозначение розеток на схеме должно совпадать с этим документом. При нанесении на схему других приборов вам необходимо руководствоваться ГОСТом 2.721.74. В этом документе размещаются обозначения общего применения.

Как выглядит схема, где отображаются розетки и выключатели в доме

В том случае если вам необходимо прочитать схему о вводно-распределительных устройствах необходимо читать ГОСТ 2.721.74. Фаза и ноль в розетке также может иметь свои обозначения на схеме.

Обозначение розеток на схемах

Вот общее обозначение розеток, которое можно встретить на строительных чертежах:

Вот таким образом обозначается обыкновенная розетка

Электрически розетки на сегодняшний день являются одним из основных элементов электропроводки в доме. Вся продукция, которая выпускается производителями, может отличаться:

  1. По степени защиты.
  2. По способу установки.
  3. По количеству полюсов.

Помните! Именно по этой причине обозначение розеток на чертежах может быть разным.

Обозначение для наружной и открытой установки

На изображении ниже мы представили вашему вниманию розетки:

  1. Сдвоенные однополюсные с заземлением.
  2. Сдвоенные однополюсные без заземляющего контакта.
  3. Одинарные однополюсные с защитным контактом.
  4. Силовые трехполюсные с защитным контактом.

Обозначения сложных розеток на схемах

Обозначение розеток для скрытой и внутренней установки

На изображении ниже мы представили вашему вниманию следующие розетки:

  • одиночные однополюсные с заземлением;
  • сдвоенные однополюсные;
  • силовые трехполюсные;
  • одиночные однополюсные без защитного контакта.

Обозначения розеток для внутренней и скрытой установки на схеме

Условные обозначения влагозащищенных устройств

Обозначение на чертежах розеток влагозащищенных может быть следующим:

В ванной комнате следует использовать розетки с влагозащитой

  1. Одинарные однополюсные устройства.
  2. Одинарные однополюсные устройства с заземлением.

Условные обозначения блока розеток и выключателя

На картинке ниже мы представили вашему вниманию:

Одноклавишный выключатель и розетку.

Обозначение розетки и выключателя (пары)

Обозначения выключателей на схемах

Все выключатели на схемах отображаются следующим образом:

У выключателей обозначение простое, но его следует запомнить

Обозначения одноклавишных и двухклавишных выключателей

На изображении вы сможете увидеть следующие выключатели:

Однополюсные двухклавишные и одноклавишные выключатели получили достаточно сложное обозначение

  • внешние;
  • накладные;
  • встраиваемые;
  • внутренние.

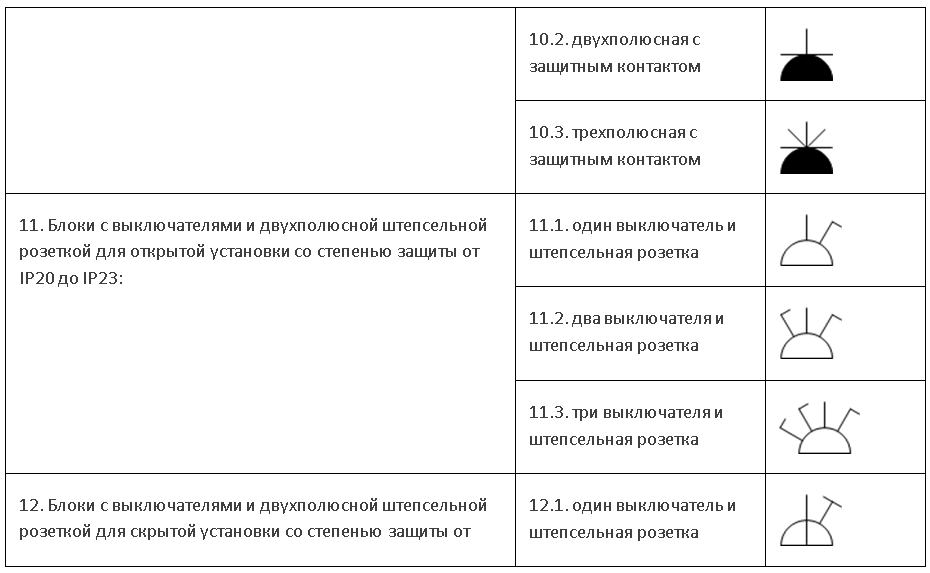

Вот общепринятая таблица, которая содержит в себе условные обозначения розеток, выключателей и переключателей. Здесь представлены все виды розеток, которые вы можете встретить.

На сегодняшний день выпуск этих устройств достаточно разнообразен. Именно поэтому новые устройства появляются, намного быстрее, чем их обозначения. Если в этом изображении вы найдете неизвестные значки, тогда просто посмотрите сноски.

Видео по теме

Электрические символы: символы переключателей

» Домашняя электропроводка » Справочник по электропроводке
» Схемы подключения и электрические схемы » Схемы и символы жилой электропроводки
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика


Дэйв Ронджи
Итого: Идентификация символов переключателей, используемых в электротехнике для понимания чертежей и электрических чертежей.

Узнайте, чем делятся другие, по адресу Спросите электрика:

Это удобный формат, чтобы задавать вопросы по электрике и получать ответы. Рик из Вудбери, Миннесота



Символы переключателей для домашней электропроводки

Видео по электромонтажу

Как подключить выключатель света

ПРИМЕЧАНИЕ. Список всех моих полезных видео

Будет отображаться в конце этого видео

Так что продолжайте смотреть, а я помогу вам подключить правильно!

Загляните на мой канал YouTube:


» Спроси у электрика «
и подписывайтесь!


Этот список символов переключателей поможет вам идентифицировать эти устройства на электрической схеме или схеме соединений.

При выполнении любой электропроводки для любого из этих переключателей вы сможете определить тип и расположение различных устройств по этому списку символов переключателей.

Список включает описание часто используемых устройств, которые представлены этими символами переключателя.

стиль = «очистить: слева»>
Этот список символов переключателей включает множество наиболее часто устанавливаемых переключателей, которые в основном используются для освещения, однако некоторые из них могут использоваться для настенных розеток, удаления мусора и приложений, таких как управление фонтаном.

Символы электрических схем для переключателей

Переключатель
Символ переключателя обычно относится к однополюсному выключателю, который чаще всего монтируется на стене и встречается во всех частях дома.
3-позиционный переключатель
символ трехпозиционного выключателя используется для описания пары выключателей света, которые находятся в таких местах, как коридор или лестница, где трехпозиционный выключатель расположен на противоположных концах.
4-позиционный переключатель
Символ 4-позиционного переключателя описывает один или несколько 4-позиционных переключателей, которые обычно находятся в очень длинных коридорах или на лестницах, где имеется более двух точек доступа.
Диммер
Символ переключателя диммера может относиться к различным выключателям света с диммированием, которые используются для управления светильниками с регулируемой яркостью, обычно используемыми в таких областях, как гостиные и спальни.
