Штриховка бетона по гост: Штриховка бетона и железобетона на чертежах: по ГОСТу, фото

Штриховка бетона и железобетона на чертежах: по ГОСТу, фото

Как правильно выполняется штриховка железобетона на чертежах? Есть ли какие-то нормы, устанавливающие способ оформления разрезов и видов строительных конструкций? Нам предстоит найти ответы на эти и некоторые смежные вопросы.

Так выглядит бетон в разрезе. А как он обозначается на чертежах?

Источники информации

Ими для нас послужат:

• ГОСТ 3455-59.
• Пришедший ему на смену ГОСТ 2.306 — 68.

Разъяснение: выход нового стандарта, регламентирующего те же разделы производства, что и старый, автоматически отменяет действие старого документа. В нашем случае первый ГОСТ вынут из пыльного шкафа для разъяснения некоторой путаницы с системой обозначения материалов.

• ГОСТ Р 21.1207-97.

Расследование

Как и читатель, автор статьи некогда был школьником и, среди  прочего, посещал уроки черчения. Штриховка разрезов и тогда была в ходу; некоторые обозначения запомнились особенно хорошо. Среди них — способ обозначения бетона, требовавший некоторых навыков художника: его следовало изображать чем-то вроде пейзажа пескогравийного карьера, выполненного рукой Остапа Бендера (см.также статью «Температура замерзания бетона – важная информация для строителей»).

Примерно так.

Как выяснилось намного позже, преподаватель черчения просто не знал о принятом после получения им высшего образования новом стандарте и обучал школьников так, как обучали его самого.

ГОСТ 3455 — 59

Стандарт начал действовать 1 января 1959 года и был отменен ровно через 12 лет, 1 января 71-го. Его название — «Чертежи в машиностроении. Штриховки в разрезах и сечениях».

Нас, разумеется, интересует, прежде всего, принятая в документе система обозначений материалов.

Материал	Штриховка
Металл	Косые линии с постоянным интервалом
Неметаллические материалы (кроме перечисленных отдельно)	Накладывающиеся друг на друга наклонные линии с правым и левым наклоном
Дерево, поперек волокон	Изображение среза с радиальными трещинами и годовыми кольцами
Дерево, вдоль волокон	Весьма реалистичное изображение текстуры лиственницы
Бетон без армирования	Пресловутый пескогравийный пейзаж
Железобетон	Пескогравийный пейзаж с наклонной штриховкой
Кирпич строительный	Линии, аналогичные изображающим металл, но более редкие
Кирпич специальный (шамотный, кислотостойкий и так далее)	Перемежающиеся сплошные и пунктирные наклонные линии
Стекло, оргстекло	Группы из трех штрихов с промежутками по вертикали и горизонтали
Жидкости	Горизонтальные линии с разрывами и уменьшающимися снизу вверх промежутками
Насыпной грунт	Пейзаж из пескогравийного карьера, разбавленный решетками из трех линий по горизонтали и вертикали

Обозначения из старого стандарта.

ГОСТ 2.306 — 68

Принятый в 71-м году документ переработал систему схематических изображений в сторону упрощения. «Художественному таланту не место на чертежной доске!» — сказали представители министерства и предоставили новый перечень штриховок. Чтобы не повторяться, перечислим лишь изменения.

Материал	Штриховка
Древесина	Изображение состоит из заполняющих его дуг одинакового радиуса с постоянным интервалом.
Натуральный камень	Наклонные пунктирные линии
Керамические и силикатные кирпичи, блоки и строительные камни	Группы из двух наклонных линий перемежаются широкими просветами
Бетон	Наклонные штрих-пунктирные линии
Грунт	По верхнему краю соответствующего участка чертежа — группы из трех коротких штрихов, перемежающиеся просветами

Так стал обозначаться бетон после принятия нового стандарта.

При выполнении чертежа своими руками по ГОСТу нужно придерживаться нескольких правил:

• Наклонные линии проводятся под углом 45 градусов.

Однако: этот угол может выдерживаться не только относительно рамки чертежа, но и относительно оси или контура изображения.

• Штриховка может быть левой или правой; наклон должен выдерживаться одинаковым на всех сечениях одной детали (даже если соответствующие изображения разнесены по нескольким листам).
• Расстояние между линиями на всех сечениях одной детали выбирается одинаковым. Шаг подбирается в зависимости от размеров изображения в диапазоне от 1 до 10 миллиметров.

На всех сечениях одной детали шаг штриховки одинаков.

• Узкие и длинные разрезы можно штриховать не полностью, а лишь по краям и в нескольких произвольных местах. Особенно узкие разрезы (толщиной на чертеже менее 2 мм) допускается показывать полностью зачерненными.
• Для смежных сечений двух деталей выбирается разнонаправленная штриховка (влево и вправо).

Итак, согласно действующим нормативным документам инструкция по штриховке бетона на чертеже вполне понятна: он обозначается штрих-пунктирными линиями. Что будет, если использовать устаревшее обозначение?

К счастью, цена ошибки не слишком велика: согласно только что изученному нами документу, при построении чертежей допускается применять непредусмотренные им обозначения. Нужно лишь пояснить их на чертеже.

ГОСТ Р 21.1207-97

Как легко заметить, мы не нашли действующий ГОСТ на штриховку железобетона. В старом документе обозначение присутствовало, в новом — исчезло.

Так что делать при построении чертежа? Воспользоваться лазейкой с произвольным обозначением материала и сноской внизу? Или какие-то нормы все же существуют?

Ответ найдется в довольно неожиданном месте — стандарте, регламентирующем условные обозначения в дорожном строительстве, при построении чертежей автодорог.

Железобетон активно применяется в дорожном строительстве. На фото — автомобильный Браницкий мост в Праге.

Наряду с асфальтом, гидроизоляционными материалами и насыпным грунтом в документе фигурируют:

• Собственно бетон. Его обозначение нам уже знакомо — штрих-пунктир.
• Бетон с армированием. Железобетон обозначается перемежающимися непрерывными и штрих-пунктирными линиями.
• Железобетон с предварительно напряженной арматурой. Разогрев или механически растянув арматуру перед заливкой монолита, после ее остывания или снятия растягивающего усилия можно получить материал с повышенной прочностью на изгиб. Его разрез изображается чередованием двух сплошных и одной штрих-пунктирной линий.

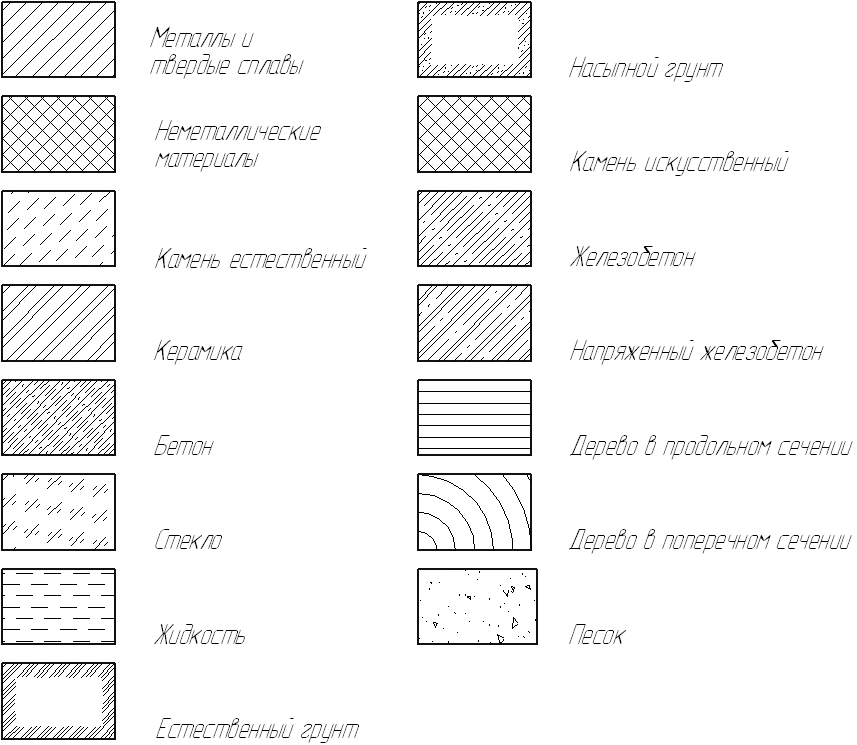

Обозначения согласно ГОСТ Р 21.1207-97.

Заключение

Надеемся, что наш материал ответил на все вопросы читателя, связанные с обозначением бетона на чертежах. Как всегда, дополнительную тематическую информацию можно обнаружить, просмотрев видео в этой статье. Успехов!

Добавить в избранное Версия для печати

Поделитесь:

Статьи по теме

Все материалы по теме

обозначения и штриховка железобетона и бетона по ГОСТ на чертежах

Штриховкой называется условное знаковое обозначение различных стройматериалов. Как правило, штриховка используется во время работы с бетоном или железобетонными конструкциями. Рисунок делается с помощью карандаша и состоит из находящихся на определенном удалении либо пересекающихся штрихов, линий, точек. Схемы используются в большинстве строительных работ, но есть определенные нюансы при штриховке бетона.

Общие сведения

ГОСТ штриховки материалов представляет собой условное обозначение. При помощи штриховки на схеме можно определить тип стройматериала. Это требуется для удобства во время сооружения объектов различного предназначения.

Штрихуется бетон из нескольких составляющих элементов, которые находятся на некотором расстоянии между собой, при этом применяемые линии и штрихи могут пересекаться.

Такие чертежи используют во время сооружения многих строительных объектов. Однако есть и некоторые нюансы, которые непременно необходимо учесть:

• можно дополнительно составить требуемое количество чертежей и указать пояснения для отдельных стройматериалов, которые не учитывались во время создания стандарта;
• с учетом ГОСТ обозначение бетона на чертежах может отсутствовать, если в этом нет необходимости, либо же обозначаться частично — для выделения определенного объекта.

На сегодняшний день в строительстве используется несколько установленных шаблонов: ГОСТ 3455–59 , ГОСТ 2306 −68, ГОСТ Р 21.1207−97.

Обозначение по ГОСТ 3455–59

Этот установленный шаблон был создан в 60-х гг., его начали использовать на строительных схемах с 1.02.1962 г. ГОСТ был действительным до 02.02.1973 года. В нем описаны чертежи для машиностроения. Условные значения были следующими:

• неметаллические стройматериалы — помечали в форме линий под наклоном в левую или правую сторону под пересечением 90 градусов;
• металл — помечали косыми линиями, сохраняя одинаковое расстояние;
• жидкости — вертикальные пунктирные линии с суживающимися промежутками;
• кольца и трещины — для условного обозначения использовали продольный срез;
• дерево — обозначения использовали с учетом особенностей древесины;
• растворы — помечали горизонтальной штриховкой, причем промежутки делали узкими;
• фанера — долевой разрез;
• неармированные ЖБ конструкции выполнялись в форме пескогравия;
• керамзитобетон — наносился пескогравий, дополнительно использовали 3 скрещенные линии, которые расположены в различных направлениях;
• стекло — указывали на схемах с помощью штрихов трех разновидностей и различных интервалов;
• железобетон — косые штрихи с рисунком пескогравия;
• кирпичная кладка — использовали два вида линий, пересекающиеся под углом.

Отличие ГОСТ 2 .306−68

Как уже указывалось, прошлую систему отменили в 1973 году. Этот стандарт был изменен новыми элементами обозначений.

Основным отличием новой штриховки железобетона по ГОСТ является обязательное соблюдение и строгость стандарта. Этот установленный шаблон был упрощен. Новая система не отличалась особыми эффектами, все четко и ясно. Основные изменения состояли в следующем:

• камни — на схеме изображались наклонным пунктиром;
• дерево — обозначалось с помощью одинаковых дуг, находящихся на одной дистанции;
• грунт — использовались три штриха, представляющих группу с небольшими промежутками;
• штриховку бетона по ГОСТ производили с помощью пунктирных линий, соблюдая определенный уклон;
• керамические стройматериалы и силикат — указывались элементами, которые состояли из нескольких групп, причем между линиями находилось значительное расстояние.

Новые графические элементы дают возможность указывать на чертежах требуемые стройматериалы во время сооружения зданий и иных конструкций. Это удобно — как во время изготовления отдельных элементов, так и во время создания разных объектов.

Отметки проводят тонкими линиями, вычерчивая их в требуемом порядке и с заданной дистанцией. В рамках одного схематического чертежа обозначения металлических изделий должны выделяться на фоне других строительных материалов. Таким образом, во время указания этих элементов между линиями необходимо оставлять больше места.

Параллельно находящиеся линии делаются во время соблюдения равных интервалов для сечений определенной части конструкций, у которых одинаковый масштаб. Для различных площадей сечения этот шаг составляет 2−12 мм.

Во время создания новой системы штриховки старый ГОСТ отменили. В новом установленном шаблоне 1973 года указываются такие же этапы производства, как и в ГОСТ 1962 года. Первый вариант ГОСТа является недействительным.

В этом случае стандарт, который был принят в 1962 году, рассматривается для ознакомления с другими принятыми установленными нормами.



Особенности ГОСТ от 1973 года

Также существуют и иные особенности стандарта. Эти правила выражаются в следующих моментах:

• в непременном порядке необходимо указывать пояснения;
• если наблюдается сходство на чертеже различных элементов, во время которых описываются различные материалы, то не обойтись без вспомогательной информации;
• фасадные стройматериалы не указываются полностью, в таком случае необходимо лишь частично обозначить контур;
• особенности штриховки строительного материала на схеме указываются в ГОСТ 21 .107−78;
• в стандарте не существует обозначений для ж/б конструкций, поэтому для них разработали специальный шаблон.

Также есть определенные правила, которые предусматривает стандарт 1973 г. Штриховка бетона выполняется таким образом:

1. Мелкие сечения помечают штрихами. Это обозначение похоже на описание металла.
2. Линии, которые необходимо начертить под углом, должны выполняться с соблюдением наклона четко в 45 градусов. Угол нужно определять с учетом ориентира не только непосредственно схемы, но и с соблюдением контура изображения.
3. В соседних плоскостях линии необходимо вычерчивать под различным углом.
4. Штриховка — левосторонняя или правосторонняя, но в одной конструкции угол для сечений должен быть одинаковым.
5. Длинные узкие разрезы необязательно полностью заштриховывать, штриховка может быть только по краям либо на нескольких участках, которые выбираются в произвольной форме. Разрезы толщиной не больше 3 мм заштриховывают полностью.

Правила, которые предусмотрены стандартом, необходимо соблюдать в обязательном порядке.

Последние нововведения

В ГОСТ от 1973 года имелся значительный недостаток: в нем не было стандарта для описания железобетона. Этим и объясняется необходимость разработки ГОСТ Р 21.1207−97. В установленном шаблоне исправили этот недостаток и добавили необходимое обозначение.

Чаще всего такой стандарт применяют, если производятся дорожные работы. Помимо асфальта, а также иных стройматериалов, в этом шаблоне отдельное место отводится следующим моментам:

• железобетон, который оснащен напряженной арматурой — используются поочередно 2 сплошные линии, после одна пунктирная;
• армированный бетон — по очереди чертятся сплошные и прерывистые линии;
• штриховка бетона на схеме отмечается пунктирной линией.

Главной задачей во время применения штриховки железобетона является необходимость показать при помощи чертежей конструкции сооружение, которое надо реализовать. Условные обозначения значительно помогают в выполнении этой задачи.

На сегодняшний день действующими считаются два основных установленных шаблона, оба ГОСТа используются в строительной сфере и машиностроении. Эти шаблоны дают возможность строителям максимально быстро определять требуемые стройматериалы во время сооружения различных конструкций.
