Однополюсной и двухполюсной автомат разница: Выбор автоматических выключателей (Автоматов)

Содержание

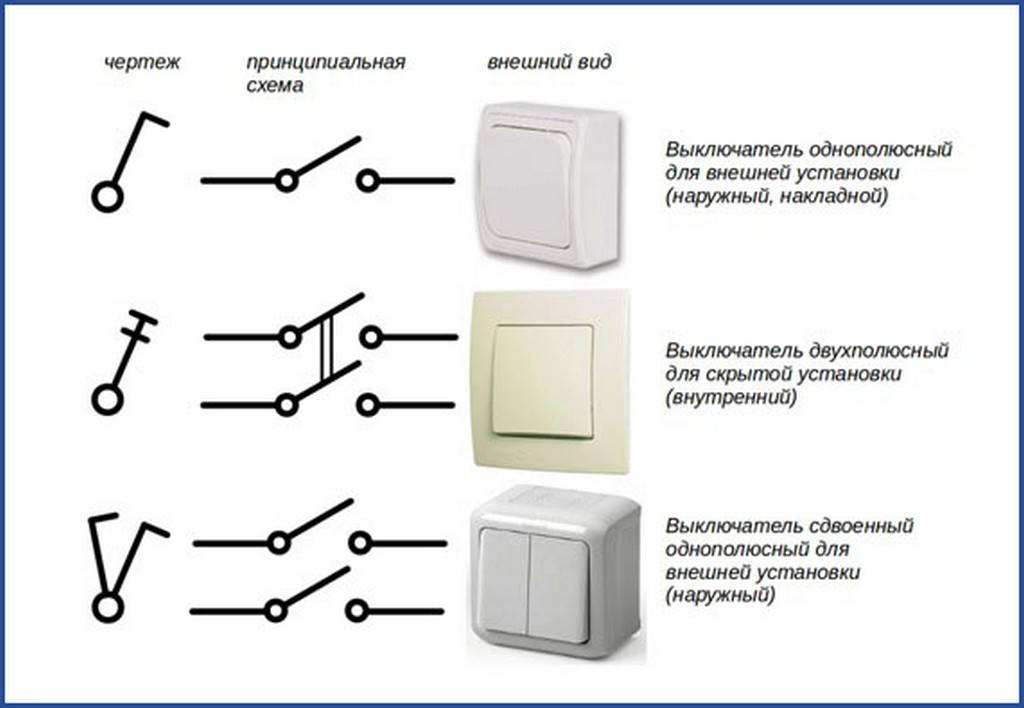

зачем нужен, подключение, отличие от однополюсного

Где применяются двухполюсные автоматы

Во многих случаях в однофазной сети использование двухполюсных автоматических выключателей нецелесообразно. Для отключения питания и защиты линии достаточно в разрыв фазного провода установить однополюсный выключатель. Однако есть ситуации, в которых этот прибор не может обеспечить безопасность людей и целостность электропроводки.

Установка двухполюсного выключателя необходима в следующих случаях:

Вводной автомат в квартире или частном доме. Питание жилых зданий осуществляется по трёхфазной четырёх- или пятипроводной схеме TN-S с заземлённой нейтралью. При обрыве нулевого проводника на участке между зданием и питающим трансформатором или коротком замыкании между нолём и фазой на нейтральном проводе появляется высокое напряжение. В этом случае необходимо отключить электропроводку от сети полностью, а не только фазный провод.
Для защиты от неправильного подключения. В домах, электропроводка в которых прокладывалась в советское время, использовались двухжильные алюминиевые провода типа АППВ «лапша» или АПРТО «гупер». В этой проводке отсутствует цветовая маркировка, поэтому очень часто ноль и фаза поменяны местами. Дополнительную путаницу вносят сотрудники электрокомпании при замене прибора учёта, подходящая фаза к которому должна подключаться только к определённой клемме, а отходящие провода могут присоединяться произвольно. Установка однополюсного автомата может привести к тому, что будет отключаться только нейтраль и все приборы останутся под напряжением.
Питание электроприборов по схеме ТТ, с изолированной нейтралью. Такая схема применяется при использовании разделительных трансформаторов или питании потребителей от переносных генераторов или преобразователей напряжения. Из-за отсутствия заземлённой нейтрали все проводники по отношению к контуру заземления являются однозначными, поэтому для защиты от поражения электрическим током при проведении ремонтных работ их необходимо отключать.
Питание потребителей от двух фаз с нейтралью. Это достаточно редко встречающиеся ситуации, чаще всего такое питание подаётся на электрокотлы и электроплиты для уменьшения сечения подходящих проводов.

Информация! Подключение частных домов к трёхфазной сети производится через четырёхполюсный автоматический выключатель.

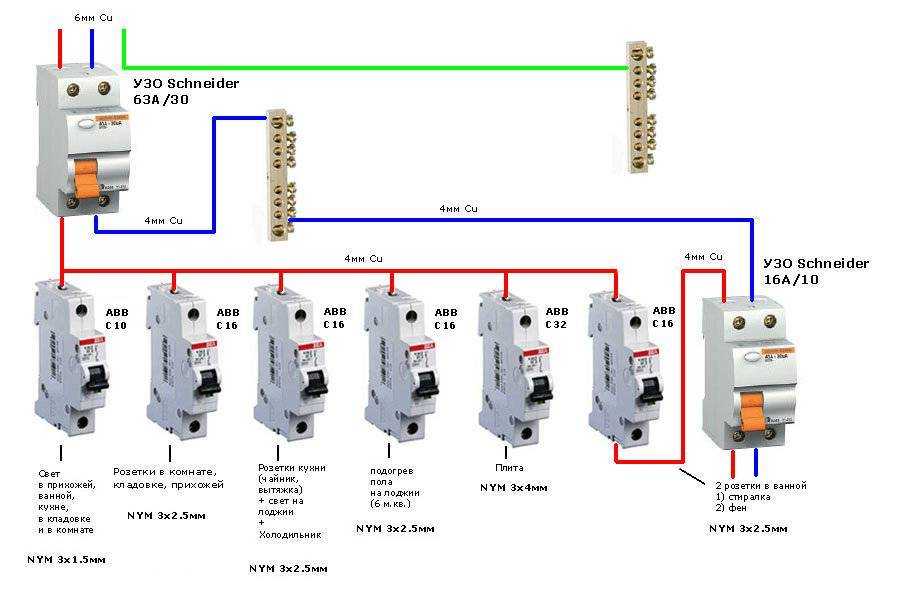

Как подключить электрический автомат?

Когда в квартире разведена проводка, пришло время установки электрических автоматов и распределительного щитка. Концы всех проводов, которые установлены на стенах, должны быть подписаны, промаркерованые и зачищены для подключения к автоматам.
Электрические автоматы предназначены для включения/выключения общего питания помещения, включая розетки и выключатели для освещения.

Если в доме есть мощное оборудование, требующее большего питания, его следует выводить на отдельные автоматы. Есть, также защитные автоматы, которые называются УЗО, предназначены для защиты человека от поражения током.

Принцип работы

Принцип действия автоматического выключателя не зависит от числа полюсов, каждый из которых является самостоятельным защитным устройством, внутри которого находятся следующие элементы:

Электромагнитный расцепитель. Состоит из катушки с подпружиненным сердечником. Основной функцией этого элемента является защита линии от короткого замыкания. При превышении тока, протекающего через автомат, над номинальным, сердечник втягивается и отключает выключатель, отключение происходит мгновенно. Величина тока срабатывания зависит от время-токовой характеристики и превышает номинальный ток в 3-20 раз, в зависимости от типа устройства. Этот параметр обозначается буквами «В», «С» и «D» и указывается перед значением уставки аппарата.
Тепловой расцепитель. Действующим элементом этого вида защиты является биметаллическая пластинка, состоящая из двух слоёв металла с разным коэффициентом теплового расширения. Ток, протекающий по пластине, нагревает металл, полоска изгибается и отключает защитное устройство. Этот элемент предохраняет кабельные линии от перегрузки и перегрева, отключение происходит с задержкой времени, необходимой для нагрева пластины. Время задержки зависит от величины тока и уменьшается при его росте.

Кроме защитных элементов в конструкцию автомата входят и другие детали:

Контакты и клеммы. Служат для подключения проводов и коммутации линии.
Пружинный механизм. Обеспечивает прижатие контактов друг к другу и, при необходимости, мгновенное отключение.
Пластиковый корпус и ручка включения.

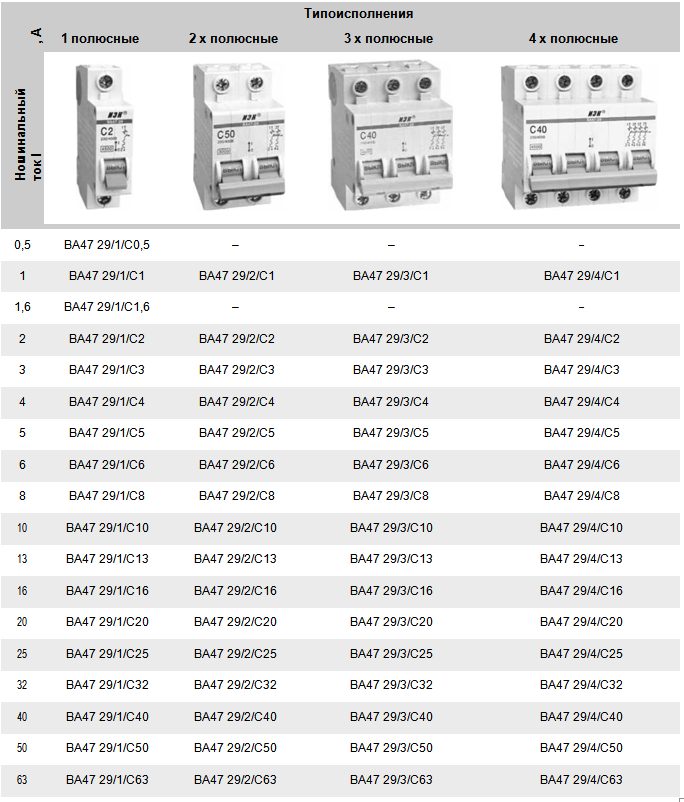

Как выбрать двухполюсник?

Для того чтобы автоматический выключатель в полной мере обеспечивал необходимую защиту, необходимо взвешено подойти к его выбору. Главное не ошибиться с номиналом. Для этого необходимо знать номинальную нагрузку, которую планируете подключить к прибору.

Ток в цепи, защищаемой автоматом, вычисляем по формуле: I = P / U, где P – номинальная нагрузка, а U – напряжение в сети.

Например: если к прибору буден подключен холодильник на 400 Вт, электрочайник на 1500 Вт и две лампочки по 100 Вт, то P= 400 Вт+1500 Вт+ 2×100= 2100 Вт. При напряжении 220 В максимальный ток в цепи будет равен: I=2100/220= 9.55 A. Ближайший к этому току номинал автомата – 10 А. Но при расчётах мы не учли ещё сопротивления проводки, которое зависит от типа проводов и их сечения. Поэтому покупаем выключатель с током срабатывания на 16 ампер.

Приводим таблицу, которая помогает определить мощность сети для учёта при расчётах силы тока.

Сила тока	1	2	3	4	5	6	8	10	16	20	25	32	40	50	63	80	100
Мощность однофазной сети	02	04	07	09	1,1	1,3	1,7	2,2	3,5	4,4	5,5	7	8,8	11	13,9	17,6	22
Сечения проводов

Пользуясь таблицей можно с большой точностью вычислить необходимые параметры двухполюсного автомата.

Что касается магазинов, где можно их приобрести, ориентируйтесь на цены и на ассортимент продукции. Из списка производителей можем порекомендовать, например, бренд Legrand.

Для проведения токов при нормальных условиях и автоматического выключения напряжения в случаях перегрузки или короткого замыкания используется специальное коммутационное устройство. Двухполюсный автомат является электроприбором с автоматическими фазой и нулем, т. е., двумя полюсами. В момент отключения разъединение нейтрали и фазы происходит одновременно. Оборудование применятся для однофазной сети.

Конструкция двухполюсного автоматического выключателя

Двухполюсный автомат состоит из двух однополюсных выключателей, соединённых в общую конструкцию. Такое соединение выполняется при помощи более длинных заклёпок, чем в обычном автомате. Кроме того, между половинками аппарата имеется специальная пластиковая пластинка, отключающая второй автоматический выключатель при срабатывании первого.

На задней стороне корпуса имеются специальные углубления и защёлки для крепления устройства на DIN-рейку. Для одновременного включения и отключения обоих полюсов ручки включения соединяются вставленной в них проволокой или пластиковой накладкой.

Возможна ли замена двухполюсного автомата парой однополюсных выключателей

Главное, чем двухполюсный автомат отличается от однополюсного, это одновременным включением и отключением полюсов, поэтому такая замена не является равноценной.

Прежде всего, это связано с тем, что при коротком замыкании или перегрузке линии отключится только одно защитное устройство, после чего сила тока в проводах упадёт до ноля и второй автомат останется включённым, причём заранее неизвестно, какой из выключателей отключится.

Это противоречит нормам ПУЭ п.3.1.18, в которых указано, что при срабатывании защиты отключение нулевого провода должно производиться вместе с фазными проводами.

Соединение рукояток однополюсных автоматов перемычкой ситуацию не изменит. В двухполюсном выключателе между отдельными полюсами находится дополнительный элемент, обеспечивающий одновременное отключение защиты.

Такая замена нежелательна так же при ручном включении и отключении автоматов. При этом нельзя исключить возможность случайного включения фазного полюса или отключения нулевого, в результате чего в сети на проводах появится опасное для жизни напряжение, но электроприборы при этом работать не будут.

Преимущества и недостатки двухполюсника

Знаете ли вы, что два стандартных однополюсных АВ не могут заменить двухполюсную конструкцию? На самом деле двух-полюсный автомат имеет общий рычажок для отключения + единый механизм блокировки. При срабатывании обе подключенные линии обесточиваются одномоментно. Объединяя два однополюсных устройства одна цепь при аварии отсекается, а вторая продолжает подавать нагрузку. Из-за этого может загореться электропроводка.

У однополюсного и двухполюсного выключателя разница заключается в наличии у последнего дополнительной функции — блокировки при утечке токов. Назначение двухполюсного автомата — обеспечение контроля и сетевой защиты, актуальное при невозможности включения в общую цепь отдельных электропотребителей. К примеру, когда группа потребителей питается через трансформатор, то подключение двухполюсного автомата обязательно.

У двухполюсника насчитывается немало плюсов:

слежение за линиями и защита оборудования обеспечиваются при однофазном и трехфазном питании;
одномоментно обесточиваются оба провода, а это более высокая степень защиты;
можно контролировать мощность отдельных электроустановок;
устройство универсально для протекции от перенапряжений в домашних, офисных и промышленных сетях;
установка и подключение двухполюсного автомата, а также обслуживание и демонтаж не составят труда;
для разветвления и структурирования электропроводки прибор подходит идеально;
согласно ПУЭ «двухполюсники» годятся для работы в качестве вводного автомата.

Минусами защиты многополюсными АВ считают теоретическую вероятность кабельного пробоя при включении двух линий под нагрузкой и необходимость расчета характеристик автомата. При завышенной чувствительности выключателя вас ждут многократные отключения электроэнергии, а при слабой скорости срабатывания прибор вовремя не среагирует на аварию в сети. Через двухполюсную защиту запрещено включать заземление, РЕ-провод отсекается от питания только путем выключения штепселя из розетки.

Можно ли заменить одним двухполюсным автоматом два однополюсных

При небольшой «доработке напильником» эта операция вполне возможна. С экономической точки зрения это не имеет смысла, но вполне возможна ситуация, при которой однополюсные аппараты отсутствуют или необходимо разделить линии в однофазном щитке без установки дополнительной аппаратуры. Для этого необходимо разрезать накладку, соединяющую ручки автоматов или вытащить из них проволоку.

После разделения полюса начнут включаться и отключаться независимо друг от друга. Недостаток конструкции в том, что при срабатывании защиты одного из устройств второе так же отключится. Чтобы этого не произошло необходимо:

1. разделить ручки включения;
2. тонкой отвёрткой разогнуть концы трубчатых заклёпок, соединяющие полюса;
3. ножом раздвинуть однополюсные автоматы до выпадения соединительной пластинки;
4. сжать вместе полюса и заново заклепать заклёпки.

Осторожно! Разделение половин корпуса одного из полюсов приведёт к выходу его из строя.

Возможности и назначение многополюсных автоматов

Установка АВ с двумя полюсами предназначена для обеспечения контроля:

независимых линий – при неполадках происходит их одновременное выключение;

показателей каждой из линий – при наличии неисправностей выключаются обе;

сетей с постоянным током – причины отключения аналогичные.

Вводной прибор выключит напряжение во всей квартире или доме, если сбои появились хотя бы на одном участке. Пакетник удобен тем, что обесточивание можно выполнять вручную.

Назначение устройств

Для одноконтурной схемы с однофазной проводкой (заземленный ноль, нейтрали закорочены на нейтральных шинах) двухполюсник не подходит. В этом случае монтируется однополюсный переключатель.

Если невозможно реализовать подключение нескольких приборов в общую сеть, используют двухполюсник. Автомат устанавливают, поскольку на выводе трансформатора отсутствуют нейтраль и фаза. Электроток, отсекаясь на одном проводе, может остаться на другом. Двухполюсный аппарат заменяет системы дифзащиты и УЗО, что исключает затраты на приобретение дискретных приборов.

Аналогичным образом функционируют четырех- и трехфазные модели.

ПУЭ разрешают устанавливать 2-х полюсный защитный автомат на вводе, но не нему нельзя подключить заземляющий кабель.

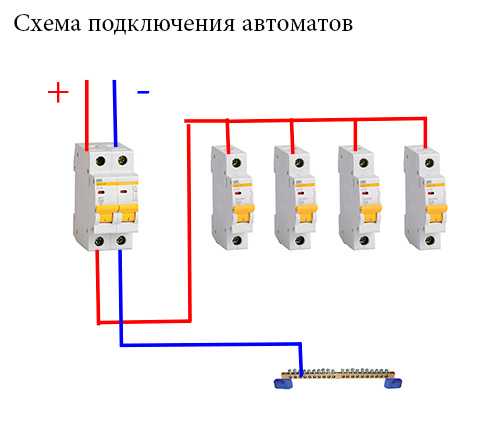

Схема подключения двухполюсного автомата

Модульный двухполюсный автомат устанавливается в электрощитке на DIN-рейку при помощи специальных защёлок, находящихся с задней стороны корпуса. Подключение производится прижимными клеммами, в которые вставляется зачищенный конец провода.

Согласно ПУЭ п.3.1.6 подходящие провода рекомендуется присоединять к неподвижным контактам и, исходя из конструкции устройства, к автомату они подключаются к верхним клеммам.

В стандартной схеме электропроводки автоматические выключатели устанавливаются в следующей последовательности:

до электросчётчика в отдельной опломбированной коробке — двухполюсный;
после счётчика вводной автомат в электрощитке — двухполюсный;
автоматы линий — допускается использование однополюсных выключателей с проходящей через них фазой.

Важно! К двухполюсному автомату подключается нулевой и фазный проводники. Отключать заземление выключателем запрещено согласно ПУЭ п.1.7.145.

Двухполюсный автомат: конструкция, концепция, необходимость

Содержание

1 Благодарности
2 Конструкция
3 Общая концепция
4 Необходимость применения
5 История: возникновение необходимости в применении двухполюсных автоматов
6 Передача напряжения по проводам

Двухполюсный автомат – автоматический выключатель, одновременно обрывающий цепь нейтрали и фазы. Предназначен для цепей 220 В и ряда прочих случаев. Термин иногда встречается в теории реле, игровых автоматов, двоичных устройств для обозначения схем с единственными входом и выходом, исполняющими некую логическую функцию.

Благодарности

Без хранилища патентов Гугл мы лишились бы замечательных рисунков и интересной информации о двухполюсных автоматах. Нельзя обойти вниманием А.C. Walker ([email protected]) за замечательные факты, собранные этим человеком по поводу линий передачи электроэнергии и их защиты.

Конструкция

Двухполюсный автомат часто представляют, как два однополюсных автоматических выключателя. Разница в блокировке несогласованной работы. Оба автомата включаются и выключаются одновременно. Чем обеспечиваются требования ПУЭ. Желающих направим к теме электрических автоматов. Две указанные ссылки способны обеспечить информацией по конструкции и дать умеренное представление об историческом развитии вопроса.

Запрещается вместо двухполюсного применять два однополюсных автомата, связав ручки механически перемычкой. Исторически двухполюсные рубильники начали использоваться для цепей постоянного тока, чтобы гарантированно не получить удар от гальванического источника питания с равноценными обкладками.

Общая концепция

Изначально автоматические выключатели применялись не для защиты оборудования, а для регулирования напряжения. Это вызывалось необходимостью компенсации влияния молний, прочих природных факторов (включая птиц). Картину дополняли скачки напряжения, вызванные переключением, включением и выключением оборудования (мощных потребителей). Уместно напомнить, что объем производства энергии в начале XX века выглядел смехотворным. К примеру, первая в России плавучая электростанции выдавала 35 кВт мощности. Любой обогреватель мог её недогрузить или перегрузить при изменении режима работы. Для блокировки нежелательных эффектов применялись автоматические выключатели (circuit-breakers).

Об этой роли автоматов мало говорится в зарубежной литературе и умалчивается в отечественной. Несколькими подзаголовками ниже приведены типичные сентенции, которыми пытаются обосновать применение двухполюсных автоматов. Идея автоматической защиты пришла в голову инженерам после развития первых аварий. Не вся промышленная оснастка работала исправно, фото здания с защитной аппаратурой после взрыва масляного автомата приведено примером по тексту.

Типичный образчик однополюсного автомата конца XIX века видим в патенте US693416 A, выданном 18 февраля 1902 года. Это электромагнитный переключатель, при резком повышении тока в обмотке выдёргивающий якорь с контактами на себя, обрывая питание. Уже в давнее время знали об опасности дуги, для её гашения применён раздвоенный контакт ножевого типа. При втягивании якоря распрямляется механическая передача из двух плеч и защёлкивается пружиной. Возврат в работу производится вручную оператором. Принцип действия основан на накоплении энергии магнитного поля катушкой, потому линии напряжённости исчезают постепенно, промежутка времени как раз хватает для срабатывания выключателя.

Регулятивные функции двухполюсного автомата видим на примере патента US725799 A, где ряд электромагнитных переключателей подстраивают напряжение динамо-машины. Высоковольтные прерыватели цепи для защиты от токов короткого замыкания сегодня выглядят как в патенте US844353 A Франка Хартмана 1907 года.

Истинные изобретатели двухполюсного автомата (US797048 A) утверждали, что их изделие представляет механическое соединение одиночных выключателей. Оные приводятся в действие единым электромагнитным механизмом, либо вручную. Гарри Дэвис и Артур Рейндерс либо не хотели открывать тайну, либо не представляли, зачем нужен двухполюсный автомат. Обоснование выглядит так: штука с пользой применяется для уменьшения труда оператора и подвижных частей оборудования в целом.

Авторы считают, что двухполюсным автоматом удобно отключать трёхпроводные цепи, распространённые в то время (Европа, Россия, США). В Германии ток поставлялся по трём проводам. Двухполюсные автоматы долго могли служить, двухфазные системы поставки энергии существовали до конца первой половины XX века. Число линий удалось постепенно снизить повышением напряжения.

Дополнительной отраслью применения двухполюсных автоматов считают пускозащитные устройства асинхронных двигателей. В однофазной сети (ныне 230 В) пусковая и рабочая обмотки включаются одновременно, по мере разгона вала первая выводится из действия для снижения отдачи реактивной мощности. В патенте US1665223 A представлен ручной образчик подобного устройства. Франк Роллер пишет, что оператор способен одновременно замкнуть оба полюса, после разгона вала – пусковую обмотку выключить. На апрель 1928 года считалось важным изобретением.

Итог: двухполюсные автоматы преимущественно применяются в промышленности как защитные, регулирующие или технологические устройства. Для бытовой техники подобные изыски охраняют работу двухфазных устройств, встречающихся в быту (преимущественно духовки и кухонные плиты).

Необходимость применения

Профессиональные электрики по-разному объясняют необходимость применения двухполюсных автоматов. Причины сводятся к двум словам:

авария;
безалаберность.

Авторы считают, что причины не единственные и далеко не первые в списке. Главной целью двухполюсного автомата становится разрыв двух проводов, когда необходимо. К примеру, когда линии несут электрический потенциал, либо в помещениях с повышенной опасностью: санузел, кухня. Краткие причины, приводимые авторами в качестве аргумента для использования двухполюсного автомата:

В домах старой застройки все провода белые, значит, нет малейшей возможности понять, где находится фаза. Приборы не различают, с какой стороны что подавать: вилки симметричные. Следовательно, возможно перепутать нейтраль и фазу. Нужен двухполюсный автомат, чтобы гарантированно отключиться. Согласно правилам, рвать лишь нейтраль нельзя по очевидным причинам: создаются благоприятные условия для поражения электрическим током при обслуживании и эксплуатации приборов неожиданно для человека.

Ответ. Приведённый аргумент не совсем верен. Электрик не вправе самовольно в щитке менять провода, по нормативам (ПУЭ и пр.) нельзя на патрон осветительного прибора заводить фазу, а в розетке по сложившимся нормам фаза находится слева. Мастер рискует лишиться работы либо стать ответственным за случайную смерть.

Аргумент. «Мастер» способен случайно перепутать провода. Следовательно, нужен двухполюсный автомат (см. предыдущий пункт):

Ответ. Любой электрик, выполнив работу, обязан произвести проверку. Профессионал знает, что в патрон нельзя подавать фазу, а в розетке фаза располагается слева. Для проверки у мастера имеется отвёртка-индикатор, помогающая обнаружить ошибку. Наконец, хозяин способен самостоятельно проверить, не завели ли на однополюсный автомат нейтраль. Это сделать просто, открыв щиток. В старых квартирах выкручиваются лампочки, проводится проверка патрона.

Аргумент. Мастер попался упорный и не верит, что в розетке фаза слева. Следовательно, нужен двухполюсный автомат…

Ответ. В старых домах розетки и освещение заводятся с единого провода. Следовательно, изменив расположение фазы, электрик заведёт её на патрон. Сослаться на ПУЭ, начальство и суд. В новых домах показать автомат, куда бедолага завёл нейтраль. По ПУЭ рвать нейтраль нельзя, не отключив одновременно и фазу.
Ответ №2. Попытаться уповать на человечность мастера. Если действительно нет разницы, с какой стороны находится фаза, в доме пробки и нет автомата, сказать, что для экранирования корпусов приборов на боковой лепесток заведена нейтраль. Проведено защитное зануление аппаратуры. Изменив местоположение фазы, мастер завёл на корпусы 220 В (у сетевых фильтров компьютеров в последнем случае не загорается оранжевая лампочка). Дать понять, что от микроволновой печи и компьютера сильное излучение, если цепь зануления убрать окончательно.

Аргумент. Нейтраль способна оказаться под напряжением из-за перехлёста проводов при падении столба. Нужен двухполюсный автомат…

Ответ. В упомянутом случае двухполюсный автомат станет неплохой защитой. В деревне, на даче, где столбы деревянные, допустимо раскошелиться и заплатить немного больше. Что касается городских сетей, легко представить, что ждёт в случае подобного перекоса владельцев трёхфазного оборудования: большие деньги, огромные убытки, и кто-то за это заплатит. Поставщик энергии о том знает, не хочет платить и защитился от подобных случайностей.
Ответ №2. На случай коллизий поставщик мог заключить с промышленниками договор об установке последними автоматов контроля перекоса фаз, избегая убытка. Тогда защита двухполюсным автоматом не спасёт, ведь аппарат используется исключительно для ремонта. Не спасут и дифференциальные автоматы, человек ухватится двумя руками за корпус и за счёт напряжения прикосновения получит удар током. Защита способна не сработать.
Вывод. Если опасаетесь за нейтраль, защитите от заноса потенциала отдельно. Достигается, к примеру, использованием системы TN-C-S за счёт объединения нулевого провода с местным контуром заземления. На нейтрали образуется резистивный делитель, опасность тем ниже, чем меньше сопротивление заземлителя и сопротивление стекания тока в грунт.

В старых домах правила ПУЭ систематически не выполняются. И аргументацию об ошибках нельзя рассматривать всерьёз. Рекомендуется проверить все патроны под лампочки, розетки и прочее на предмет правильности электрических подключений. Это избавит от прямой опасности удара током, улучшит электромагнитную обстановку в доме. Любой провод считается источником излучения, даже если просто находится под фазой. Потолок, усеянный подобными гирляндами, светится в радиодиапазоне как новогодняя ёлка. В этом легко убедиться при помощи бесконтактной отвёртки-индикатора.

Наконец, в доме с импортной техникой рекомендуется система TN-S. Утверждение знакомо людям, разбирающимся в электронике и видевшим систему входных фильтров западной аппаратуры. В этом случае для каждой фазы сети контур заземления собственный. Иначе легко нарушить правила безопасности эксплуатации трёхфазных сетей с глухозаземлённой нейтралью. Достаточно иметь в квартире две питающие линии из трёх, что в большинстве случаев и присутствует. Обобщая – двухполюсный автомат не станет формой защиты от заноса потенциала на нейтраль. Это специализированный аппарат для эксплуатации оборудования, подключённого штатно и правильно, без ошибок.

Наконец, дифференциальный автомат не спасёт в случае заноса. Он улавливает утечку на землю, минующую нейтраль. Если попасть под напряжение прикосновения, не образованное заземлителем, работать станет не дифференциальная защита, а ограничение по максимальному току. Тогда нет разницы числу полюсов у автомата. Напрашивается вывод о необходимости нейтраль заземлить на вводе в здание. Что сделано в большинстве домов советской постройки, где неполадка столь актуальна.

Зарубежные сети TN-S безопаснее. В них нельзя использовать трёхфазное оборудование (нужны дополнительные меры), зато пользователь не пострадает от рядовой бытовой техники. Желающим полной безопасности советуем правильно обустроить систему TN-S и на территории ставить дифференциальные автоматы. Дополнительным вариантом защиты нейтрали считается установка на входе в квартиру разделительного трансформатора с заземлением на местном контуре одной из точек вторичной обмотки (не путать с защитой санузла по ГОСТ Р 50571.11). Это гарантированно предоставляет нулевой проводник. Дальнейшая защита выполняется согласно нормативам.

История: возникновение необходимости в применении двухполюсных автоматов

Изначально приняты в электричестве стандарты Николы Теслы: амплитуда напряжения 110 В. Это сегодня практикуется в соединённых штатах Америки. До Теслы был Эдисон, который обвёл Николу вокруг пальца дважды на общую сумму до 75 тыс. долларов. На момент 1885 года одна унция стоила 20,67$. Николе Тесле прогулка обошлась в 3628,5 унций золота, что составляет в районе центнера (103 кг). Авторы полагают, что в войне токов Эдисон потерял гораздо больше, а главное – заставил задуматься о реальном весе предпринимательского слова в США.

Итак, Никола Тесла настаивал на внедрении переменного тока из-за очевидных преимуществ и желания досадить Эдисону. Последний понимал, чем грозит реорганизация производства, шёл на хитрости, чтобы не допустить «пронырливого» европейца в сердцевину личного бизнеса. Обе стороны тянули одеяло на себя, несложно догадаться, это связано с двухполюсными автоматами. И связь прямая: много линий – много полюсов.

Как утверждают историки, в 1873 году Грамме передал электроэнергию на целых три четверти мили на Венской выставке. Первая, проводившаяся за пределами Англии и Франции, она предназначалась придать сил народу после поражения в войнах с Пруссией и Италией. Грамме к тому времени уже изобрёл известную динамо-машину с кольцом и демонстрировал аппарат в действии. Ток был пульсирующим, одного направления. На выставке учёный отметил, что его изобретение, согласно принципу обратимости, способно работать как электрический двигатель постоянного тока. Разумеется, в демонстрируемой конструкции стояло больше двух обмоток, в противном случае подобного бы не случилось.

Смысл сказанного: передавать постоянный ток на дальние дистанции непросто. Ток терялся на медных проводах. Следовательно, требовалось брать большое сечение, делать запас на «усадку». Через четыре года после Венской выставки Эдисон создаёт компанию и начинает продвигать приборы для освещения. Попутно конструирует счётчик электрической энергии и прочее, работающее с постоянным током. Появляется Никола Тесла… Создав первую работоспособную модель в Европе, молодой изобретатель обманут чиновниками на 25 тыс. долларов и по совету знакомого едет к Эдисону лично. Видимо, чтобы испытать американское гостеприимство.

Здесь изобретателя надувают окончательно и, промытарившись пару-тройку лет случайным заработком, Никола находит спонсора и с партнёром открывает собственную фирму. К нему подвизается Вестингауз, соратники вместе начинают борьбу за переменный ток. Дела быстро идут в гору, Эдисон старается удержать позиции. Впрочем, безуспешно. Попутно, в знаменитом Менло Парк (штат Нью-Джерси) выдумывает страшилки, мучает зверей и изобретает электрический стул, стремясь доказать опасность переменного тока. Тесла отвечает интеллектуальными методами…

Передача напряжения по проводам

Зарегистрирован рекорд (1882 год) по передаче электроэнергии. Согласно имеющимся данным торговец и организатор выставок Оскар фон Миллер из Мюнхена захотел устроить для привлечения публики нечто, соизмеримое с демонстрациями в Париже. С этой целью нанял француза (повинуясь моде на иностранцев) Марселя Депре, чтобы тот организовал передачу энергии до Мисбаха. По расстоянию выходило 35 миль (почти 70 км). По трем временам – мировой рекорд.

Демонстрация прошла поразительно успешно. Паровой двигатель на полторы лошадиные силы дудел и вырабатывал (на динамо) напряжение 2 кВ. Без труда посчитаем ток, если 1 л.с. = 0,74 (0,74) кВт. По закону Ома для участка цепи находим: 1110 / 2000 = 0,55 А. По нынешним меркам смешное число, забавно, что три четверти энергии по дороге потерялось. До потребителя ток дошёл, а напряжение упало до 500 В. Хотим показать – передача энергии на расстояние возможна исключительно при большом напряжении. По простой причине: потери на активном сопротивлении обусловлены текущим током. Для этого подняли потенциал до 2 кВ, хотя сети Эдисона рассчитаны на 110 В.

Вернёмся к Николе Тесле. На исходе 80-х учёный добился цели и начал преследовать должника – утверждавшего, что просто пошутил. Шутка ли – в 1891 году передано 200 лошадиных сил мощности на дистанцию 175 км с эффективностью 75% – с переменным током на три фазы. Линия на 15 кВ соединила выставку в Франкфурте с Лауффен-ам-Неккаром. Легко убедиться, что на упомянутом расстоянии эффективность передачи постоянного тока Депре составила бы 10% либо менее. Постоянный ток нельзя использовать с настолько огромным напряжением без преобразователей.

Научной общественности стало ясно, что, повышая вольтаж, удастся добиться неплохого результата. В 1912 году предел составил 110 кВ, в 1923 поднялся уже до 220. Что остаётся близким к сегодняшнему положению вещей. Мощнейшей линией остаётся ЛЭП Экибастуз-Кокшетау с вольтажом 1,2 МВ (1982 год). В результате КПД передачи тока на большие расстояния весьма велико. Выше 2 МВ подниматься нет смысла из-за возникающего между линией и грунтом коронного разряда. Для сегодняшних линий передач типичны потери 2,5%. В США, где напряжение ниже, теряют 7,2%.

Тесла заранее просчитал возможности, больше опираясь на разум, нежели на руки. По этому поводу у учёного вышел спор с Эдисоном, утверждавшим, что лучше испробует 100 вариантов, нежели станет сидеть и ломать голову. Тесла сумел бы передать и постоянный ток, но ради принципа не стал предпринимать подобных усилий. Эдисон единственным решением счёл использовать два провода и нейтраль (это не предел, существовали системы из четырёх и пяти проводов для постоянного тока). Этим снижались потери на линии, а параллельное соединение проводов выдавало меньшее сопротивление. Следовательно, возрастало расстояние передачи, при сравнительной безопасности.

Это произошло в 1883 году, годом позднее внедрения в обиход трёхпроводной системы Джона Хопкинсона из Англии… как раз, когда Тесла собрал первый двигатель и показал европейским предпринимателям. Что косвенно говорит о предвидении Эдисона в отношении грядущих событий. Слишком много совпадений для простой случайности. Тесла выиграл свою войну.

Наконец, пришли к идее двухполюсных автоматов: они нужны, чтобы обрывать одновременно две линии, не имеет значения – переменного или постоянного тока. Большинство держав по традиции использовали такую систему. К примеру, рекомендации ИРТО 1891 года рекомендовали внедрение трёхпроводной линии постоянного тока на 225 В (если авторы правильно поняли источники, указываемые Википедией, разъяснить подробно интерфейс сигнала никто не удосужился). Ошибочно думать, что трёхпроводная линия считается изыском. Известные европейские штепсельные розетки изобретены в довоенной Германии 30-х годов и содержали две линии под напряжением по 110 В каждая + лепестки заземления. Подобное имелось и в других государствах. Не скажем, что двухполюсный автомат остался бы без работы.

Это интересно! Эдисон взял за правило передавать напряжение на 10% большее, нежели требовалось потребителям. Запас терялся в проводах. Политика Эдисона де-факто стала хорошим тоном у всех поставщиков энергии. Сегодня цифры образуется схожим образом: 110, 220, 660 В, 6,6 кВ и пр.
