Какое сечение провода на 1 квт
Обычно исходят из расчета мощности, что нагрузка величиной 1 кВт требует 1,57 мм² сечения жилы. Отсюда следуют приближенные значения сечений провода, которых следует придерживаться при выборе его диаметра. Для алюминиевых проводов это 5 А на 1 мм²., для медных — 8 А на 1 мм².
Содержание:
- Как выбрать сечение кабеля по мощности?
- Какая нагрузка на провод 2.5 квадрата?
- Какое сечение медного кабеля по нагрузке?
- Какой кабель нужен для 12 квт?
Какое сечение провода должно быть для 2 квт
Для питания приборов мощностью в 2 кВТ при напряжении 220 В достаточно медного провода сечением 0,75 мм2 , при напряжении в 380 В — сечение 0,5 мм2, если речь идет о скрытой проводке.
Какую нагрузку выдержит кабель 1.5 квадрата
Что, в общем-то, объяснимо: медные провода сечением 1,5 мм² способны «держать» нагрузку 4,1 кВт (по току – 19 А), 2,5 мм² – 5,9 кВт (27 А), 4 и 6 мм² – свыше 8 и 10 кВт.
Этого вполне хватит для питания розеток, приборов освещения или электроплит.
Какой провод нужен для обогревателя 2 квт
При использовании медных проводников для подключения обогревателей 2 – 3 кВт достаточно сечения 1 мм2. Лучше применить распространённое сечение 1,5 мм2.
Сколько выдерживает кабель 1 квадрат
Усреднённое значение длительной токовой нагрузки на провода принято считать 10 А на 1 кв.
Сколько киловатт выдержит кабель 3х1 5
Характеристики кабеля ВВГ 3х1,5
Максимальная нагрузка или подключаемая мощность на кабель ВВГ 3×1,5 при прокладке внутри помещения в однофазной сети 220 В достигает 4,1 кВт, для трехфазной сети 380 В этот показатель уже может быть равным 10,5 кВт (имеется в виду общая мощность всех подключаемых к сети приборов).
Как выбрать сечение кабеля по мощности
Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику. При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт).
Если есть разные значения, приводим их к единому результату.
Как рассчитать сечение кабеля по мощности
Расчет сечения кабеля по току производится по формуле I = W/U, где W — мощность, а U — напряжение, которое составляет 220 В.
Как узнать какое сечение кабеля нужно
То есть для определения сечения жилы кабеля или провода необходимо взять диаметр этой жилы, возвести его в квадрат и умножить на 0,785.
Какое сечение провода нужно для 3 квт 220в
Из расчетов становится ясно, что для электроплиты мощностью 3 кВт, подойдет медный кабель сечением 2,5 мм².
Как рассчитать сечение кабеля по мощности и длине
I = (P · Кс) / (U · cos ϕ) = 8000/220 = 36 А, где P – мощность в Вт (суммируется вся техника в доме), U – 220 В, Кс – коэффициент одновременного включения (0,75), cos φ – 1 для бытовых приборов. Необходимо узнать сечение проводника. Поможет формула: R = ρ · L/S.
Какую нагрузку выдерживает кабель сечением 2 5 квадрата
Что, в общем-то, объяснимо: медные провода сечением 1,5 мм² способны «держать» нагрузку 4,1 кВт (по току – 19 А), 2,5 мм² – 5,9 кВт (27 А), 4 и 6 мм² – свыше 8 и 10 кВт.
Этого вполне хватит для питания розеток, приборов освещения или электроплит.
Какая нагрузка на провод 2.5 квадрата
Что, в общем-то, объяснимо: медные провода сечением 1,5 мм² способны «держать» нагрузку 4,1 кВт (по току – 19 А), 2,5 мм² – 5,9 кВт (27 А), 4 и 6 мм² – свыше 8 и 10 кВт. Этого вполне хватит для питания розеток, приборов освещения или электроплит.
Сколько киловатт выдерживает провод 3 на 2 5
Длительно допустимая токовая нагрузка для кабеля ВВГнг 3х2,5 при прокладке в квартире или доме составляет 21 А (4,62 кВт). При использовании данного кабеля одновременно можно подключить 46 лампочек мощностью 100 Вт.
Какой ток выдерживает провод 25 квадратов
Таблица 4.
| 16 | 115 |
| 25 | 150 |
| 35 | 185 |
| 50 | 230 |
Какое сечение провода нужно на 4 квт
Соответственно, если какой-то электропотребитель потребляет мощность равную 4 киловаттам (4000 Ватт), то при напряжении 220 вольт сила тока будет равна 4000/220=18,18 ампер и для его питания достаточно подвести к нему электричество медным проводом сечением 18,18/10=1,818 квадрата.
Сколько держит квадрат меди
Усреднённое значение длительной токовой нагрузки на провода принято считать 10 А на 1 кв. мм. медного провода.
Какой автомат на 2 5 мм
Для кабеля на 2,5 кв.
мм надо 25А, а на 6 — 32. На практике получается так, что в силу инерционности теплового расцепителя автомата при полностью загруженной линии в C16 на все её 16А можно будет ещё за 5 минут успеть чайник вскипятить и ничего не отключится.
Какое сечение медного кабеля по нагрузке

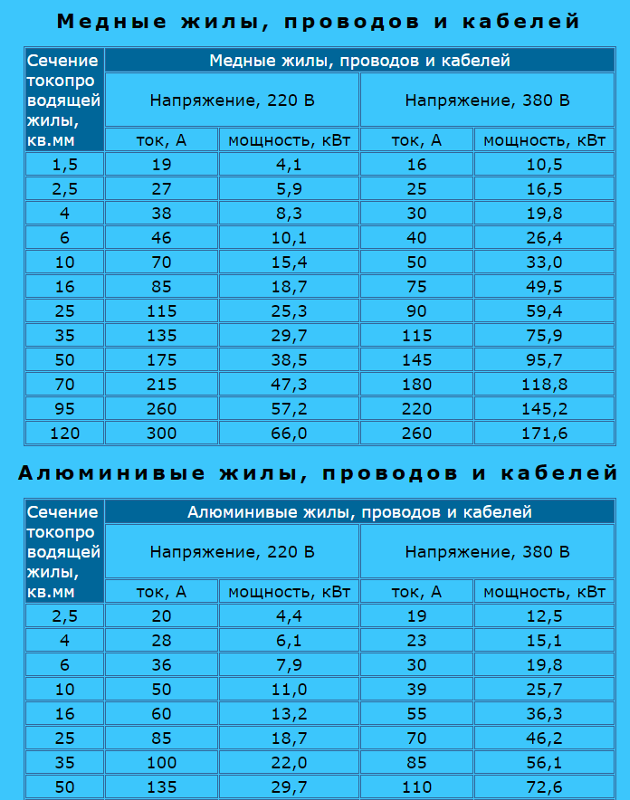

Таблица сечения кабеля по мощности, току с характеристикой нагрузки
| мм.кв | ток, А | кВт, при 220В |
| 1,5 | 19 | 4,1 |
| 2,5 | 27 | 5,9 |
| 4 | 38 | 8,3 |
Какое сечение медного провода нужно для 1 квт
Обычно исходят из расчета мощности, что нагрузка величиной 1 кВт требует 1,57 мм² сечения жилы.
Отсюда следуют приближенные значения сечений провода, которых следует придерживаться при выборе его диаметра. Для алюминиевых проводов это 5 А на 1 мм²., для медных — 8 А на 1 мм².
Как правильно выбрать провод в зависимости от нагрузки
Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику. При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату.
Какой кабель нужен для мощности 100 квт
В вашем случае нужно использовать провод СИП-2 3*35 1*50, или СИП-2 3*35 1*54,6, если мощность потребителей не будет превышать 100 кВт. Если же в будущем возможно небольшое увеличение потребляемой мощности (даже до 110 кВт), то лучше использовать провод следующей ступени сечений: СИП-2 3*50 1*50, или СИП-2 3*50 1*54,6.
Какой ток выдерживает провод 1 квадрат меди
Нагрузка на медный провод – допустимые показатели
Любой медный провод переносит 10 ампер на 1 кв..png)
мм, это равносильно нагрузке около 2 киловатт.
Какую нагрузку выдержит кабель 6 квадрат медь
Потребляемая мощность, кВт и токовая нагрузка, А.
| 6 | 46 | 40 |
| 10 | 70 | 50 |
| 16 | 85 | 75 |
| 25 | 115 | 90 |
Какой кабель нужен для 12 квт
Ответ: В соответствии с таблицей .
| 4,5 | 5×1.5 | 3×4 |
| 6.0 | 5×1.5 | 3×6 |
| 8.0 | 5×2.5 | 3×6 |
| 12.0 | 5×4 | 3×10 |
Какое сечение кабеля на 11 квт
Таблица выбора сечения кабеля
| ток, А | мощность, кВт | |
| 220В | ||
| 11 | 2,4 | 0,5 |
| 15 | 3,3 | 0,75 |
Какой кабель нужен для котла 12 квт
Нужен кабель сечением жил 6 кв.
мм по меди. Для кабелей с алюминиевыми жилами нужно выбрать сечение жил на шаг больше, чем для меди, то есть для котла 10 кВт, нужно 4 мм и 10 мм.
Какой кабель нужен для подключения 15 квт
По нормативам вводный кабель должен иметь сечение не менее 16 мм2, если жила в нем алюминиевая, и 10 мм2 — если медная, при расстоянии от опорного столба 25 м. Для расстояния менее 25 м — сечение алюминиевого провода — 10 мм2, медного — 4 мм2.
Какой нужен кабель на 10 квт
Что, в общем-то, объяснимо: медные провода сечением 1,5 мм² способны «держать» нагрузку 4,1 кВт (по току – 19 А), 2,5 мм² – 5,9 кВт (27 А), 4 и 6 мм² – свыше 8 и 10 кВт. Этого вполне хватит для питания розеток, приборов освещения или электроплит.
Какой кабель нужен для котла 15 квт
Выберем сечение кабеля для котла мощностью 6 кВт.
При однофазном включении:
| Электрокотел 6 кВт | 4 | 2,5 |
| Электрокотел 9 кВт | 10 | 2,5 |
| Электрокотел 12 кВт | — | 2,5 |
| Электрокотел 15 кВт | — | 4 |
Egida Ross — Выбор мощности, тока и сечения проводов и кабелей
Выбор сечения кабелей и проводов является обязательным и очень важным пунктом при монтаже и проектировании схемы любой электрической установки.
Для правильного выбора сечения силового провода необходимо учитывать величину максимально потребляемого нагрузкой тока.
В общем виде порядок выбора сечения силовой линии питания можно определить следующим образом:
При монтаже капитальных строений для прокладки внутренних силовых сетей допускается использование только кабелей с медными жилами (ПУЭ п. 7.1.34).
Питание электроприемников от сети 380/220 В должно выполняться с системой заземления TN-S или TN-C-S (ПУЭ п. 7.1.13), поэтому все кабели питающие однофазные потребители должны содержать три проводника:
— фазный проводник
— нулевой рабочий проводник
— защитный (заземляющий проводник)
Кабели, питающие трехфазные потребители должны содержать пять проводников:
— фазные проводники (три штуки)
— нулевой рабочий проводник
— защитный (заземляющий проводник)
Исключением являются кабели, питающие трехфазные потребители без вывода для нулевого рабочего проводника (например асинхронный двигатель с к.
з. ротором). В таких кабелях нулевой рабочий проводник может отсутствовать.
Из всего многообразия кабельной продукции, представленной на современном рынке, жестким требованиям электро и пожаробезопасности соответствуют только два типа кабелей: ВВГ и NYM.
Внутренние силовые сети должны быть выполнены кабелем не распространяющим горение, то есть с индексом «НГ» (СП–110–2003 п. 14.5). Кроме того, электропроводки в полостях над подвесными потолками и в пустотах перегородок, должны быть с пониженным дымовыделением, на что указывает индекс «LS».
Общая мощность нагрузки групповой линии определяется как сумма мощностей всех потребителей данной группы. То есть для расчета мощности групповой линии освещения или групповой розеточной линии необходимо просто сложить все мощности потребителей данной группы.
Значения токов легко определить, зная паспортную мощность потребителей по формуле: I = Р/220.
1. Для определения сечения вводного силового кабеля необходимо подсчитать суммарную мощность всех планируемых к использованию энергопотребителей и умножить ее на коэффициент 1,5.
Еще лучше – на 2, чтобы создать запас прочности.
2. Как известно, проходящий через проводник электрический ток (а он тем больше, чем больше мощность питаемого электроприбора) вызывает нагрев этого проводника. Допустимый для наиболее распространенных изолированных проводов и кабелей нагрев составляет 55-75°С. Исходя из этого и выбирается сечение жил вводного кабеля. Если подсчитанная общая мощность будущей нагрузки не превышает 10 — 15 кВт, достаточно использовать медный кабель с сечением жилы 6 мм2, алюминиевый – 10 мм2. При увеличении мощности нагрузки вдвое сечение увеличивается втрое.
3. Приведенные цифры справедливы для однофазной открытой прокладки силового кабеля. Если он прокладывается скрыто, сечение увеличивается в полтора раза. При трехфазной проводке мощность потребителей может быть увеличена вдвое, если прокладка открытая, и в 1,5 раза при скрытой прокладке.
4. Для электропроводки розеточных и осветительных групп традиционно используют провода, имеющие сечение 2,5 мм2 (розетки) и 1,5 мм2 (освещение).
Поскольку многие кухонные приборы, электроинструменты и отопительные приборы являются очень мощными потребителями электроэнергии, их положено запитывать отдельными линиями. Здесь руководствуются следующими цифрами: провод, обладающий сечением 1,5 мм2, способен «потянуть» нагрузку в 3 кВт, сечением 2,5 мм2 – 4,5 кВт, для 4 мм2 допустимая мощность нагрузки уже 6 кВт, а для 6 мм2 – 8 кВт.
Зная суммарный ток всех потребителей и учитывая соотношения допустимой для провода токовой нагрузки (открытой проводки) на сечение провода:
— для медного провода 10 ампер на миллиметр квадратный,
— для алюминиевого 8 ампер на миллиметр квадратный, можно определить, подойдет ли имеющийся у вас провод или же необходимо использовать другой.
При выполнении скрытой силовой проводки (в трубке или же в стене) приведенные значения уменьшаются умножением на поправочный коэффициент 0,8.
Следует отметить, что открытая силовая проводка обычно выполняется проводом с сечением не менее 4 мм2 из расчета достаточной механической прочности.
Приведенные выше соотношения легко запоминаются и обеспечивают достаточную точность для использования проводов. Если требуется с большей точностью знать длительно допустимую токовую нагрузку для медных проводов и кабелей, то можно воспользоваться нижеприведенными таблицами.
В следующей таблице сведены данные мощности, тока и сечения кабельно-проводниковых материалов для расчетов и выбора защитных средств, кабельно-проводниковых материалов и электрооборудования.
Допустимый длительный ток для проводов и шнуров с резиновой и ПХВ изоляцией с медными жилами
Полную статью читайте на сайте Орбита-Союз
Медная проволока | Электрические проводники
Медная проволока представляет собой тип электрического проводника, изготовленного из металлической меди. Он широко используется в различных приложениях, включая электропроводку, телекоммуникации, электронику и передачу энергии. Медная проволока предпочтительнее из-за ее превосходной электропроводности, теплопроводности и устойчивости к коррозии.
Проволока обычно изготавливается путем протягивания медных стержней или стержней через серию фильер для уменьшения их диаметра, в результате чего получается длинная непрерывная прядь медной проволоки. Диаметр провода может варьироваться в зависимости от его предполагаемого использования: от очень тонких проводов, используемых в электронике, до более толстых проводов, используемых в передаче энергии.
Медная проволока выбрана для электрических применений, потому что медь является отличным проводником электричества. Это позволяет электрическому току течь с минимальным сопротивлением, что помогает минимизировать потери мощности и максимизировать эффективность электрических систем. Медная проволока также обладает высокой теплопроводностью, а значит, может эффективно рассеивать тепло, выделяющееся при передаче электрического тока.
Медная проволока очень податлива, что позволяет легко придавать ей нужную форму и изгибаться. Он также пластичен, что позволяет втягивать его в тонкие провода, не ломая их.
Эти характеристики делают медную проволоку универсальной и пригодной для различных применений.
- Отличная электропроводность: Медь является отличным проводником электричества, уступая только серебру. Это позволяет электрическому току течь с минимальным сопротивлением, что приводит к эффективной передаче электроэнергии.
- Высокая теплопроводность: Медь обладает отличной теплопроводностью, что означает, что она может эффективно рассеивать тепло, выделяемое при передаче электрического тока.
- Пластичность и гибкость : Медная проволока обладает высокой пластичностью и пластичностью, что позволяет легко деформировать ее и сгибать, не ломая.
- Коррозионная стойкость: Медь обладает присущими ей свойствами коррозионной стойкости, которые помогают защитить провод от факторов окружающей среды, таких как влажность и влажность.
- Совместимость: Медный провод совместим с широким спектром разъемов, клемм и других электрических компонентов.
- Безопасность: Медная проволока считается безопасной для использования в электротехнике. Он имеет низкий риск возгорания и менее склонен к плавлению или разрушению при высоких электрических нагрузках.
Применение
- Электроника
- Автомобильная промышленность
- Силовая передача
- Возобновляемые источники энергии
- Системы отопления и охлаждения
- Электропроводка
- Телекоммуникации
- Бытовая техника
Дополнительную информацию о медных проводах см. из нашего подробного руководства
https://uk.rs-online.com/web/content/discovery/ideas-and-advice/copper-wire-guide
Фильтры
Триер пар
Стр. 1
Aller на стр.2050100пар стр.
Калибр медной проволоки — ртутный провод
Производный из стандартизированной системы измерения American Wire Gauge (AWG) термин калибр указывает общую толщину данной проволоки.
