Охранные зоны ЛЭП и правила нахождения в них

• Общие правила безопасности в охранных зонах ЛЭП

• Охранные зоны ЛЭП и их размеры.
  Информационные знаки

Правила безопасности в охранных зонах ЛЭП регламентированы  Правилами установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон (утв. постановлением Правительства РФ от 24 февраля 2009 г. N 160)

•

  	набрасывать на провода и опоры воздушных  линий   электропередачи посторонние предметы
  	подниматься  на  опоры  воздушных   линий электропередачи
  	использовать (запускать) любые летательные аппараты, в том числе воздушных змеев, спортивные модели  летательных  аппаратов
  	разводить огонь в пределах охранных зон вводных и распределительных устройств, подстанций, воздушных линий электропередачи, а также в охранных зонах  кабельных линий электропередачи вблизи охранных зон. Направление ветра и распространение огня непредсказуемы
  	производить  работы  ударными  механизмами,  сбрасывать   тяжести массой свыше 5 тонн в охранных зонах энергообъектов
  	производить  сброс  и  слив  едких  и   коррозионных веществ  и  горюче-смазочных  материалов  в  охранных  зонах   линий электропередачи



  • • Подростки забросили на линию электропередачи тонкую проволоку, которая свешивалась с провода на уровне 1,5 метра от земли. Мужчина, проходивший под этой ЛЭП со своим 5-летним сыном, которого держал за руку, случайно задел головой эту проволоку. И отец и сын погибли на месте от удара током.
    • Человек срубил дерево, падая, оно упало на провода воздушной линии электропередачи напряжением 10 кВ. Желая стащить дерево с проводов, мужчина коснулся его и был смертельно травмирован.

•

  	Размещать свалки —  запрещено
  	Складировать и  хранить  материалы,  в  том числе горюче-смазочные: в охранной зоне ЛЭП свыше 1кВ – запрещено; в охранной зоне ЛЭП  до 1кВ – только с письменного разрешения МРСК Северо-Запада. Подать заявление необходимо не позднее чем за 2 недели до начала работ
  	Размещать  детские  и  спортивные  площадки,  стадионы,   рынки, торговые точки, полевые  станы, загоны для скота, гаражи и автостоянки (кроме гаражей-стоянок   автомобилей физических лиц), проводить массовые мероприятия: в охранной зоне ЛЭП свыше 1кВ – запрещено; в охранной зоне ЛЭП  до 1кВ – только с письменного разрешения МРСК Северо-Запада. Подать заявление необходимо не позднее чем за 2 недели до начала работ.



  • Семья отдыхала па берегу реки, поставив палатку в уютном уголке под проводами воздушной линии электропередач.. От ветра дерево упало на провода, оборвав провод, и он упал на землю вблизи 15-летней девушки, которая в это время загорала около палатки. Девушка была смертельно поражена электрическим током. Ее мать, пытаясь оказать помощь, приблизилась к телу дочери и тоже погибла.

•

  	строительство, капитальный ремонт, реконструкция или снос зданий и сооружений
  	горные, взрывные, мелиоративные работы, в том числе связанные   с временным затоплением земель
  	посадка и вырубка деревьев и кустарников
  	полив сельскохозяйственных культур в случае, если  высота   струи воды может составить свыше 3 м. в охранных  зонах  ВЛ
  	размещение  детских и  спортивных  площадок,  стадионов,   рынков, торговых точек, полевых  станов, загонов для скота, гаражей и автостоянок (кроме гаражей-стоянок   автомобилей физических лиц), проведение массовых мероприятий  — в охранных зонах ВЛ до 1 кВ.
  	складирование и  хранение  материалов,  в  том числе горюче-смазочных в охранных зонах ВЛ до 1 кВ.
  	проезд машин и механизмов, имеющих общую высоту от поверхности дороги более 4,5 м. полевые   сельскохозяйственные    работы    с    применением сельскохозяйственных машин и оборудования  высотой  более  4 м.
  	В охранных зонах КЛ: земляные работы на глубине  более  0,3  метра. (на   вспахиваемых землях — на глубине более  0,45  метра). планировка    грунта. полевые сельскохозяйственные работы, связанные с вспашкой земли.
  	добыча  рыбы,   водных  животных  и  растений   придонными орудиями лова, устройство водопоев, колка и заготовка льда в охранных зонах подводных кабельных линий
  	проход судов, у которых  расстояние  по  вертикали  от верхнего крайнего габарита с грузом или без груза до нижней точки провеса проводов переходов воздушных линий электропередачи через водоемы менее минимально допустимого расстояния, в том числе с учетом максимального уровня подъема воды при паводке – в охранных зонах ВЛ, пересекающих водоемы



  Подать заявление необходимо не позднее чем за 2 недели до начала работ.

•

  В охранных зонах подводных кабельных линий электропередачи:

  	Запрещается  бросать якоря с судов  и  осуществлять  их  проход  с   отданными якорями, цепями, лотами, волокушами и тралами. Приставать к берегу в местах, огражденных сигнальными знаками, обозначающими место выведения подводных кабелей на берег. Производить погрузочно-разгрузочные и дноуглубительные работы, осуществлять гидрологические, взрывные и изыскательские работы.
  	Требуется согласование с «Россети Северо-Запад» для: добычи  рыбы,   водных  животных  и  растений   придонными орудиями лова, устройства водопоев, колки и заготовки льда.



  В охранных зонах воздушных линий электропередачи:

  	Запрещается  осуществлять проход судов с поднятыми стрелами кранов  и   других механизмов. Необходимо письменное разрешение «Россети Северо-Запад» для установки причалов  стоянки судов, барж и плавучих кранов.
  	Необходимо согласование с «Россети Северо-Запад» для  прохода судов, у которых  расстояние  по  вертикали  от верхнего крайнего габарита с грузом или без груза до нижней точки провеса проводов переходов воздушных линий электропередачи через водоемы менее минимально допустимого расстояния, в том числе с учетом максимального уровня подъема воды при паводке.



  В случае подъема кабеля якорем или рыболовной снастью капитаны судов (командиры кораблей) обязаны принять все меры к освобождению кабеля без причинения ему повреждения, не считаясь с потерей якоря или снасти.

  • • В 2009 г. катамаран зацепился мачтой за линию электропередачи. От  удара током два человека погибли на месте, еще двое — госпитализированы в тяжелом состоянии.
    • В 2010 г. сухогруз сорвался со швартовки столкнулся с опорой линии электропередачи. Из-за короткого замыкания произошла авария, обесточившая центр крупного города.
    • В 2013 г. туристы задели металлической мачтой яхты высоковольтную линию электропередачи 10 кВ.  Поражение током получил пожилой пассажир. Капитан судна обратился за помощью к двум мужчинам, проходившим мимо по реке на катере. Мужчины подошли к яхте и один из них взялся рукой за металлический поручень парусника. В этот момент он получил удар током, упал в воду между судами без сознания и утонул.

•

  • Компания «Россети Северо-Запад» подала заявление с просьбой о применении мер прокурорского реагирования: свалка, расположенная под ВЛ 110 кВ представляет постоянную угрозу нарушения электроснабжения в Терском районе Мурманской области. Регулярное сжигание мусора неоднократно за последние годы приводило к различным технологическим инцидентам на этом энергообъекте.
  • В 2013 г.  в Псковской области снесен дом, построенный в пределах охранной зоны ВЛ 10 кВ. Расстояние от металлической крыши дома до фазного провода линии 10 кВ составляло всего около 30 см, что создавало угрозу жизни и здоровью жителей данной деревни.. В  связи  с  отказом  владельца  дома перенести сооружение за пределы охранной зоны, суд предписал снести самовольную постройку. Расходы, связанные со сносом сооружения, оплатил владелец постройки.
  • В 2009 г. в Мурманской области жители деревни организовали свалку в охранной зоне ВЛ  110 кВ,  на которой постоянно сжигали отходы. В результате были повреждены стеклянные изоляторы на опоре линии электропередачи, что привело к короткому замыканию на ЛЭП. Все населенные пункты на линии были обесточены.



Охранные зоны устанавливаются для всех объектов электросетевого хозяйства.

1.    Охранные зоны вдоль воздушных линий электропередачи (далее – ВЛ).

• Верхняя граница – на высоту опор ВЛ.
• Боковые границы – отмеряются от крайних проводов. Зависят от напряжения ВЛ и типа провода. Самонесущий изолированный провод (СИП) имеет более высокий класс безопасности благодаря изолирующему полиэтиленовому покрытию.

Напряжение, кВ	Расстояние, м
до 1	2
1 — 20	10 (5 — для СИП)
35	15
110	20
150- 220	25
300-750	30
750-1150	40
1150	55



2.     Охранные зоны вдоль подземных кабельных линий электропередачи.

• Нижняя граница  — равна глубине прокладки кабельных линий электропередачи.
• Боковые границы — по обе стороны от крайних кабелей на расстоянии 1 м.
• Охранная зона кабельных линии в напряжением до 1 кВ под городскими тротуарами в сторону зданий — 0,6 м.



3.    Охранные зоны подводных кабельных линий электропередачи

• Нижняя граница  – дно.
• Боковые границы — по обе стороны линии от крайних кабелей на расстоянии 100 м.



4.    Охранные зоны при переходе воздушных линий электропередачи через водоёмы

• Верхняя граница – на высоту опор ВЛ.
• Боковые границы — по обе стороны от крайних проводов на расстоянии:

—    для судоходных водоемов —  100 м.
—    для несудоходных водоёмов – на расстоянии, предусмотренном для установления охранных зон вдоль воздушных линий электропередачи (см. п. 1).




10 кВ, 110 кВ, 0,4 кВ, 35 кВ, 6 кВ, сколько метров в каждую сторону, строительство ВЛ в рекреационной местности по ПУЭ

При строительстве линий электропередачи всегда обеспечивается охранная зона ЛЭП. Таковая регламентируется специальными правилами. Если не соблюдать санитарную зону ЛЭП, возникнут риски для здоровья и жизни людей. И не только. Вот почему важно знать нормы охранной зоны линий электропередачи до сантиметра, а также причины установления таковых.

ЛЭП по нормам ПУЭ

Удаленность защитной зоны линии электропередачи

Содержание

• 1 Удаленность защитной зоны линии электропередачи
• 2 Деятельность человека в охранной зоне
  • 2.1 Безопасность и вред для здоровья
  • 2.2 Тонкости
• 3 Правила нахождения в охранных зонах ЛЭП
  • 3.1 Основные требования
• 4 Работа крана в охранной зоне ЛЭП
• 5 Следует учесть

Ее отступ в каждую сторону зависит от номинального класса напряжения (проектного). Например, охранная зона ЛЭП 10 кВ составляет 10 метров (за некоторыми исключениями).

Линии электропередачи

Данное расстояние определяется стандартом, принятым на основании исследований особенностей того или иного напряжения. Эта дистанция отмеряется в каждую сторону от линии. Получается, что такая зона ЛЭП выражена тоже в виде линии, но охватывающей и сами сооружения, и немного территории рядом.

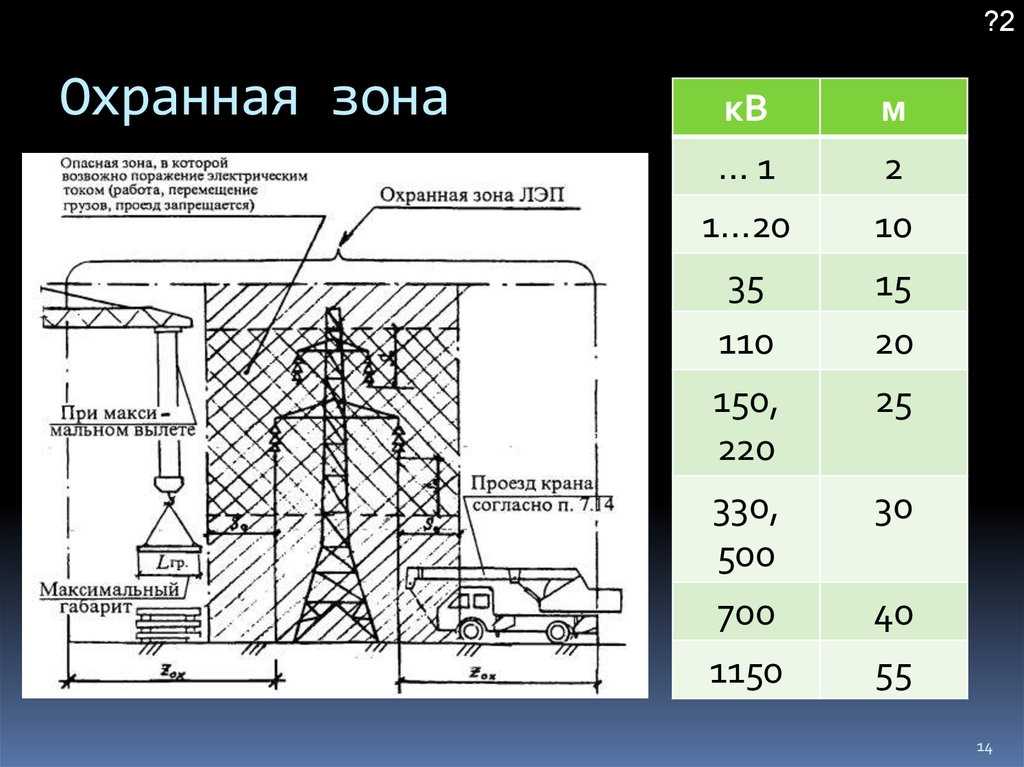

В таблице ниже представлены установленные по документам расстояния в каждую сторону от электролиний для различных классов напряжения. Эти правила насчет зоны ЛЭП соответствуют СНиП, СанПиН и ПУЭ и обязательны к соблюдению. Так что прежде чем затевать вблизи от нее какую-либо стройку, важно удостовериться, что это не противоречит законодательству.

Класс напряжения	Расстояние
До 1 кВ	2 м
От 1 до 20 кВ	10 м
35 кВ	15 м
110 кВ	20 м
150 кВ, 160 кВ, 220 кВ	25 м
От 300 до 500 кВ	30 м
750 кВ	40 м
1150 кВ	55 м

Важно учесть, что если линия относится к классу напряжения 1 кВ, 10 кВ или 20 киловольт, на то, сколько метров в каждую сторону требуется отступить, влияет тип линии и где таковая размещена.

Вот почему иногда при классе напряжения 1 киловольт, 10 кВ или 20 кВ хватит и 5 метров. А именно, когда это линии с изолированными или самонесущими проводами, которые локализуются в границах населенных пунктов.

Однако этот аспект относится только к данному классу напряжения. Например, если это 6 кВ или 10 кВ. Охранная зона ЛЭП 110 кВ не имеет никаких исключений и соблюдается одинаково вне зависимости от каких-то внешних факторов. Даже охранная зона при уровне напряжения 35 кВ.

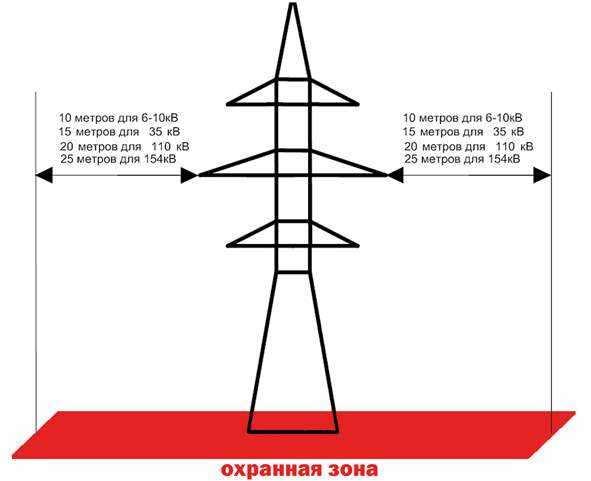

Схема охранных территорий различных линий

Дистанция регулируется также санитарными правилами и нормами (СанПиН).

Касаются они и ЛЭП в 110 кВ, и в 1 киловольт. Согласно СанПиН рабочему может разрешаться нахождение в охранной зоне, если присутствует допуск. Правила особо не изменились с 2016 года.

Важно соблюдать любые охранные зоны линий электропередач. Это необходимая безопасность. Даже если это охранная зона ЛЭП 35 кВ или того меньше.

Иначе возможен не только штраф, но и более серьезные последствия. Ведь ограничение доступа к зоне ЛЭП иногда влечет трагические события.

Электролинии

Ориентировочно определить класс напряжения возможно даже на картинке, фото или видео, по количеству изоляторов на гирлянде:

1. 10 киловольт – 1.
2. 35 киловольт – 3–5.
3. 110 киловольт – 6, 7, 8.
4. 220 киловольт – 10–15.

Но в идеале, конечно, лучше так не делать. Важно выяснить из документации, каков точно класс напряжения ЛЭП. От этого будет зависеть разрешенное расстояние до тех или иных объектов, то есть охранная зона электролиний. И тогда никто не сможет придраться в случае чего.

Кстати, если изоляторы маленькие, значит, вполне возможно, тут действует охранная зона ВЛ 0.4 кВ. ВЛ – означает «воздушная линия». Также возможно определить, что это за тип ЛЭП и какая тут охранная зона, по опорам.

Для 4–6–10 (ВЛ-4 (4 кВ), ВЛ-6 (6 кВ), ВЛ-10 (10 кВ)) ограничения более жесткие, чем для 0.4 и 0.6 кВ. Но и для самых слабых линий всегда присутствует охранная зона. Ведь даже в этих ЛЭП напряжение очень высоко, и для человека оно может стать смертельным. Также присутствует некоторый риск возгорания различных объектов при аварии.

Безопасное расстояние до проводов ЛЭП

Важно понимать, что защитная зона ЛЭП четко регламентирована. Да, возможно часто встретить случаи, когда она не соблюдается грубейшим образом. Однако в любой момент, в случае обнаружения нарушения надзорными органами, возможно привлечение к ответственности нарушителей.

Незаконные постройки около линий могут в итоге быть снесены, причем срочно. Например, если требуется доступ к зоне ЛЭП для устранения аварии.

А если возникнут какие-то критические последствия, то ответственность может в итоге быть уже не административной, а уголовной. Например, если будет нанесен материальный ущерб на крупную сумму, либо же ущерб здоровью или летальный исход.

Деятельность человека в охранной зоне

Есть несколько запрещенных действий на такой территории. В России нередко нарушаются эти правила, что влечет ответственность. Важно знать все запреты, чтобы ничего не нарушить при той или иной деятельности.

Охранная территория ВЛ

Вот что запрещено в охранной зоне:

• размещение строений, сооружений под ЛЭП;
• сам процесс стройки;
• проведение мероприятий около ЛЭП;
• прохождение судов, проезд наземного транспорта;
• нахождение человека или группы людей;
• забрасывание предметов на линии;
• подъем на опору ЛЭП;
• организация склада.

Отдельно важно сказать о том, что рядом с высоковольтными линиями, например выше 1000 вольт, запрещено складировать горюче-смазочные материалы. Иначе велик риск возгорания в силу высокого напряжения.

Линии на опорах

Где-то последнее вообще достигает 10000 вольт.

И потушить такие пожары, во-первых, не получится быстро, во-вторых, обойдется дорого. Мощность, измеряемая в кВт, конечно, тоже влияет на ситуацию, но нормы пишут, руководствуясь напряжением. Они все равно прямо пропорциональны.

Допускается проводить только разрешенные работы. Иногда позволяется строить что-то, но, опять же, требуется письменное разрешение. В противном случае постройки будут считаться незаконными. Какой бы безвредной ни казалась постройка или склад, будучи неразрешенными, они препятствуют обслуживанию линий электропередачи.

Такая территория регулируется «Правилами установления охранных зон объектов электросетевого хозяйства», утвержденными постановлением правительства России под номером 160 от 24.02.2009.

На заметку

Его пунктами устанавливаются расстояния от линий электропередачи, на которые распространяется такая зона. А также рассказывается и о том, как устанавливаются границы.

Однако присутствуют и дополнительные причины:

• сохранение самих ЛЭП в безопасности;
• сохранение свободного доступа к сооружениям;
• предотвращение пожара.

Эти причины ограничений оправданны. И потому действующие ныне правила не будут отменены, и нормы об охранных зонах вряд ли изменятся в меньшую сторону. Впрочем, вряд ли стандарты изменятся и в другую сторону.

Опоры ЛЭП в населенном пункте

Если охранная зона нарушается, приходится сносить незаконно возведенные постройки. И не важно, что это: автомойка или радиовышка. Для охраны электроустановки и безопасности людей сооружение требуется снести. К тому же опасно проводить ремонтные работы в стесненных условиях.

Вот почему, перед тем как что-то предпринимать, важно получить разрешение в Ростехнадзоре и, возможно, оформить сервитут на конкретном участке земли (совместное пользование земельным участком).

Тогда все будет по закону. Требуется внимательно составлять границы при оформлении сервитута. При этом следует убедиться, что никто не допустил ошибки.

Оформлять сервитут возможно, если расположение ЛЭП рядом с частным сектором и в охранной зоне удобно проложить дорогу. Жители таким способом получают права проезжать по этой территории.

Опоры воздушных линий

Но такая практика не допускается в отношении постоянных построек, в том числе и средств для связи. Максимум – для небольшой дороги с редким движением. Ведь это не будет мешать доступу к электроустановке.

Сервитут оформляется обычно с садоводческим огородническим некоммерческим товариществом (СНТ). И он не должен противоречить правилам технической эксплуатации электроустановок потребителей (ПТЭЭП). Иначе будет ответственность в соответствии с КоАП РФ. В лучшем случае.

Если хочется построить что-то на такой территории, важно понимать, что даже если получить разрешение, на объект в итоге, возможно, наложат обременение. А это значит, что не получится потом при желании быстро его снести или видоизменить. Опять все придется согласовывать.

Схема с размерами охранных территорий ЛЭП

Налагаются ограничения и на разработку природных недр. Если это будет нарушено, понесет ответственность и подрядчик, и тот, кто его нанял. Так что перед тем как взяться даже за юридическую сторону вопроса, важно все обсудить с консультантом. При постройке в зоне ЛЭП учитывается все: сколько будет объектов рядом, каковы будут габариты таковых, как планируется размещать.

Также в защитной зоне требует согласования спил и рубка деревьев. В том числе – промышленная вырубка леса. Ведь поддержание должного качества грунта придает устойчивости опорам электропередачи.

А без тех же растений почва ухудшится. Если все-таки требуется вырубить часть деревьев, то это целое мероприятие. Берутся образцы грунта до и после, проверяются на соответствие нормам ГОСТа. Если все в порядке, заново ничего не садят.

Отступы от проводов воздушных линий по ПУЭ

Также всегда будет запрещаться и высаживание деревьев без согласования. Во-первых, это временное ограничение доступа тем же инвентарем для посадки.

А во-вторых, корни будут проникать в грунт, и в итоге неизвестно, как это повлияет на устойчивость электроустановки. Да и некоторые деревья могут вырасти на опасную высоту. Так что запреты здесь не менее серьезные, чем при производстве земляных и подземных работ.

Безопасность и вред для здоровья

Линии электропередачи воздействуют на здоровье человека, который находится слишком близко к ним. И воздействие ЛЭП негативно. К тому же находиться слишком близко к линиям электропередачи опасно для жизни. Например, если оборвется провод ЛЭП, высок риск, что он убьет стоящего рядом человека.

Зоны ВЛ согласно ПУЭ и СанПиН

Накопилось немало информации о том, что для человека вредно находиться слишком близко к таким линиям электропередачи. Пока что до конца не изучено воздействие, которое оказывается на организм в зоне ЛЭП, а иногда и за пределами таковой.

Но в том, что оно есть, сомнений уже нет.

Что до химических выделений, то от самих линий таковых нет. Однако если много киловольт, а рядом расположены какие-то пластиковые материалы, они могут начать выделять вещества. Не всегда, в зависимости от химического состава и уровня нагревания воздуха вокруг высоковольтных линий.

Конечно, присутствует и прямая угроза в зоне ЛЭП. Если какой-то кабель оборвется, это, возможно, приведет к летальному исходу для человека или пожару. И последний не так-то просто потушить, особенно если рядом с линиями электропередачи множество незаконных помещений вроде гаражей, которые не успели снести.

Опора ЛЭП около города

Тонкости

Рабочие, что несут вахту около ЛЭП, должны быть в защитной спецодежде. Таковая подразумевает диэлектрические материалы, в том числе и для перчаток.

Глаза должны защищать очки. С учетом того, что это высокая конструкция, на голове обязательна строительная каска. Такие меры обязательны, даже если ничего не собираются строить рядом, а просто ведут профилактический осмотр сооружений ЛЭП.

Конечно, наибольшей опасности подвергаются те, кому довелось пролагать линии. Тут сразу видно появление дополнительных факторов риска, что доказывает практика. Это не просто нахождение в зоне ЛЭП.

Схема подключения дома согласно ПУЭ и СНиП (СП)

Нужно проложить СИП (самонесущий изолированный провод), иногда протянуть таковые через канал, установить знаки. Появляется множество рисков в том числе для зрения.

Но, пожалуй, все-таки больше всего проблем возникает уже при электропередаче, когда все возведено и работает. Ведь жильцы загородных домов и населенных пунктов начинают забывать об опасности, которую таят такие линии электропередачи.

Немало проблем в рекреационных зонах. На участках рядом с торговыми центрами такого нет, потому что предприниматели заинтересованы в соблюдении правил. Для них и размеры штрафов больше, да и проблем с судебными разбирательствами тоже больше. Проще соблюсти правила и не доводить до суда.

Воздушные линии

Чтобы снижать риски, и разработаны нормы СНиП, ПУЭ (правила устройства электроустановок) и другие нормативы. Большинство из определений, обозначений и правил разработано профильными учреждениями. Но кое-что сделано и, к примеру, в ЦАГИ.

Так что, прежде чем вести строительство на такой территории, важно прочесть оригинальные документы, действующие в последнем издании, а не Википедию. Иначе вполне законно будет вызван наряд полиции. Это, конечно, уже край, и неминуемо последует ответственность.

Правила нахождения в охранных зонах ЛЭП

Лицам без разрешения нельзя находиться рядом с кабельной электроустановкой. Это касается и строительных бригад, и просто прохожих. Только в случае проведения согласованных работ дается разрешение на нахождение в зоне ЛЭП. Но только на время проведения запланированных мероприятий.

Чертеж электролиний

Перед тем как выдать разрешения, учитывается типовая технологическая карта (ТТК) ЛЭП, а также проект производства работ (ППР). Изучают чертежи. Лишь после этого решается, будет ли дано разрешение. Таков порядок согласно закону.

Кто-то будет называть это бюрократией. Но, по сути, такие условия – необходимость. По крайней мере, благодаря этому по закону не получится построить обычный гараж в такой зоне ЛЭП. И не придется ничего экстренно убирать. И это благо для общества.

Основные требования

Во-первых, должна быть очевидна цель пребывания около ЛЭП. Во-вторых, на достижение этой цели должно быть получено разрешение. В-третьих, каждый, будь то рабочий, инспектор или иное лицо, должен перед началом работ пройти инструкцию по безопасности нахождения рядом с ЛЭП.

Днем

Правила действуют в любой точке страны.

И в Московской области, и в Тюменской. Труд, связанный с работами в зонах ЛЭП, принципиально не отличается. Впрочем, природные условия вокруг охранной зоны разные, и где-то это влияет еще и на судоходное дело. Например, нельзя бросать якорь в этой зоне.

Работа крана в охранной зоне ЛЭП

Грузоподъемная техника всегда требует острожного обращения. Особенно в зоне ЛЭП. Иначе риску подвергнутся все, кто находится вокруг. Ниже в таблице представлены нормы расстояния до токоведущих частей и их проекций, которые важно соблюдать при работе стреловым краном в охранной зоне.

Класс напряжения	Дистанция от временных ограждений, людей, инструментов, м	Дистанция непосредственно от любой части крана (и в транспортном, и в рабочем состоянии), м
До 1 кВ	0,6	1,5
От 1 до 20 кВ	0,6	2
До 35 кВ	0,6	2
До 110 кВ	1	3
150 кВ	1,5	4
До 220 кВ	2	4
330 кВ	2,5	5
До 400 кВ	3,5	5
От 400 до 500 и 750 кВ	5	9
1150 кВ	8	11

Как видно из таблицы, расстояние до автокрана должно быть несколько больше. Это и понятно, ведь в противном случае работа фактически была бы невозможна. Данные правила распространяются на все типы грузоподъемной техники.

Перед тем как подъехать на таком средстве в зону ЛЭП, важно убедиться, что качество дороги достаточно хорошее и не случится аварии, в ходе которой указанное расстояние будет нарушено. Важно убедиться и в том, хватает ли ширины полотна. Это же касается и любого другого транспорта, спецтехники, включая экскаваторы.

Правила работы крана

Следует учесть

Под охранной зоной, согласно СНиП (СП), в отношении линий электропередачи подразумевают расстояние от крайних проводов до условной вертикальной плоскости в каждую сторону. Что до территории непосредственно под линиями, то она, конечно же, также входит в охранную зону. Это призвано уменьшать риски.

Высоковольтные линии

Учитывается, что это за тип ЛЭП. На основании этого определяется, сколько метров будет охранная зона. Для низковольтных линий (вроде 0.4 кВ) хватит и пары метров, тогда как для высоковольтных требуется несколько десятков.

Определять, сколько метров будет зона ЛЭП, имеет право лишь инженер-энергетик, подтвердивший квалификацию, в том числе в области физики. Он должен идеально разбираться в устройстве установки.

В зоне не должно быть жилых домов, общественных зданий, деревьев. Это запрещается нормативными актами СНиП (СП). В случае нарушения, согласно административному кодексу, будет выполнено оформление штрафа.

В деревне

Сами электроустановки типовые, соответствуют стройгенплану. Последний не должен противоречить СНиП. Если в конкретных условиях инженер решил, что лучше подойдет иной вариант, требуется согласовывать это. Данные меры необходимы для того, чтобы избежать в дальнейшем сноса.

Правила СНиП действуют вне зависимости от того, что это за территория. В том числе и в рекреационной зоне. Так что там точно так же нельзя проводить мероприятия рядом с линиями электропередачи.

И для исключений из правил нет оснований.

В заключение важно отметить, что в районе ЛЭП всегда устанавливают охранную зону в соответствии с нормативами федерального законодательства. И в ней всегда будут запрещать что-либо делать без согласования.

Подача электричества в город

Вряд ли в ближайшее время будут изменения. В противном случае возникнут претензии. И не без оснований, ведь линии электропередачи – опасное сооружение, требующее особо осторожного подхода.

1926.1408 — Безопасность линий электропередач (до 350 кВ) — эксплуатация оборудования.

1. По стандартному номеру
2. 1926.1408 — Безопасность линий электропередач (до 350 кВ) — эксплуатация оборудования.

1926. 1408 (а)

Оценка опасностей и меры предосторожности в рабочей зоне . Перед началом эксплуатации оборудования работодатель должен:

1926.1408(а)(1)

Идентифицируйте рабочую зону одним из следующих способов:

1926.1408(а)(1)(я)

Разграничение границ (например, флажками или устройством, таким как устройство ограничения диапазона или устройство предупреждения о контроле диапазона) и запрет оператору управлять оборудованием за пределами этих границ, или

1926.1408(а)(1)(ii)

Определение рабочей зоны как области на 360 градусов вокруг оборудования, вплоть до максимального рабочего радиуса оборудования.

1926. 1408(а)(2)

Определите, может ли какая-либо часть оборудования, грузовой трос или груз (включая такелаж и подъемные приспособления) при эксплуатации в пределах максимального рабочего радиуса оборудования в рабочей зоне приблизиться к линии электропередач на расстояние более 20 футов. В этом случае работодатель должен соответствовать требованиям Варианта (1), Варианта (2) или Варианта (3) настоящего раздела, а именно:

1926.1408(а)(2)(и)

Опция (1) — обесточить и заземлить . Подтвердите от владельца/оператора коммунального предприятия, что линия электропередачи обесточена и заземлена на рабочем месте.

1926.1408(а)(2)(ii)

Опция (2) — зазор 20 футов . Убедитесь, что никакая часть оборудования, грузовой линии или груза (включая такелаж и подъемные приспособления) не приближается к линии электропередачи ближе, чем на 20 футов, приняв меры, указанные в пункте (b) настоящего раздела.

1926.1408(а)(2)(iii)

Опция (3) — Зазор таблицы А .

1926.1408(а)(2)(iii)(А)

Определите напряжение линии и минимальное расстояние, разрешенное в соответствии с таблицей A ( см. § 1926.1408).

1926.1408(а)(2)(iii)(Б)

Определить, может ли какая-либо часть оборудования, грузовой трос или груз (включая такелаж и грузоподъемные приспособления) при работе до максимального рабочего радиуса оборудования в рабочей зоне приблизиться на расстояние, меньшее, чем минимальное расстояние подхода линии электропередачи, разрешенное согласно Таблица А ( см. § 1926.1408). Если это так, то работодатель должен следовать требованиям параграфа (b) этого раздела, чтобы гарантировать, что ни одна часть оборудования, грузовой трос или груз (включая такелаж и подъемные приспособления) не приблизится к тросу ближе, чем на минимальное расстояние подхода. .

1926.1408(б)

Предотвращение вторжения/поражения электрическим током . Если в соответствии с Вариантом (2) или Вариантом (3) настоящего раздела требуются меры предосторожности от вторжения, должны быть соблюдены все следующие требования:

1926.1408(б)(1)

Проведите совещание по планированию с оператором и другими работниками, которые будут находиться в зоне установки оборудования или нагрузки, чтобы рассмотреть расположение линий электропередач и шаги, которые будут предприняты для предотвращения вторжений/поражений электрическим током.

1926.1408(б)(2)

Если используются линии тегов, они должны быть непроводящими.

1926. 1408(б)(3)

Сооружение и поддержание в рабочем состоянии возвышающейся предупредительной линии, баррикады или линии знаков в поле зрения оператора, оснащенных флажками или аналогичной хорошо заметной маркировкой, на расстоянии 20 футов от линии электропередач (при использовании Варианта (2) настоящего раздела ) или на минимальном расстоянии сближения согласно таблице A ( см. § 1926.1408) (при использовании варианта (3) этого раздела). Если оператор не может видеть приподнятую предупреждающую линию, необходимо использовать специальный наблюдатель, как описано в § 19.26.1408(b)(4)(ii) в дополнение к осуществлению одной из мер, описанных в § § 1926.1408(b)(4)(i), (iii), (iv) и (v).

1926.1408(б)(4)

Реализовать хотя бы одну из следующих мер:

1926.1408(б)(4)(и)

Сигнализация приближения, установленная для предупреждения оператора о вторжении.

1926.1408(б)(4)(ii)

Специальный наблюдатель, который находится в постоянном контакте с оператором. Если выбрана эта мера, специальный наблюдатель должен:

1926.1408(б)(4)(ii)(А)

Быть оборудованным визуальным средством, помогающим определить минимальное безопасное расстояние. Примеры наглядных пособий включают, но не ограничиваются ими: четко видимую линию, нарисованную на земле; хорошо видная линия стоек; набор четко видимых ориентиров в пределах прямой видимости (например, столб забора за выделенным наблюдателем и угол здания перед выделенным наблюдателем).

1926.1408(б)(4)(ii)(Б)

Располагаться таким образом, чтобы эффективно измерять зазор.

1926. 1408(б)(4)(ii)(С)

При необходимости используйте оборудование, позволяющее специальному наблюдателю напрямую общаться с оператором.

1926.1408(б)(4)(ii)(D)

Своевременно информируйте оператора, чтобы можно было выдерживать требуемое безопасное расстояние.

1926.1408(б)(4)(iii)

Устройство, которое автоматически предупреждает оператора о необходимости остановки движения, например, устройство предупреждения о дальности полета. Такое устройство должно быть настроено так, чтобы дать оператору достаточное предупреждение, чтобы предотвратить вторжение.

1926.1408(б)(4)(iv)

Устройство, автоматически ограничивающее диапазон движения, предназначенное для предотвращения посягательств.

1926.1408(б)(4)(в)

Изолирующее звено/устройство, как определено в § 1926.1401, установленное в точке между концом грузовой линии (или ниже) и нагрузкой.

1926.1408(б)(5)

Требования параграфа (b)(4) настоящего параграфа не распространяются на работы, подпадающие под действие подраздела V настоящей части.

1926.1408 (с)

Информация о напряжении . В случае использования варианта (3) настоящего раздела владелец/оператор линий электропередач должен предоставить запрошенную информацию о напряжении в течение двух рабочих дней с момента запроса работодателя.

1926.1408 (д)

Работы под линиями электропередач .

1926.1408(г)(1)

Никакая часть оборудования, грузовой трос или груз (включая такелаж и подъемные приспособления) не должны находиться ниже линии электропередачи, если только работодатель не подтвердил, что владелец/оператор коммунального предприятия обесточил и (на рабочем месте) заземлил линию электропередачи на видном месте , за исключением случаев, когда применяется одно из исключений в пункте (d)(2) настоящего раздела.

1926.1408(г)(2)

Исключения . Параграф (d)(1) данного раздела неприменим, если работодатель демонстрирует, что применимо одно из следующих условий:

1926.1408(г)(2)(и)

Работа охватывается подразделом V этой части.

1926. 1408(г)(2)(ii)

Для оборудования с невыдвижными стрелами: Самая верхняя часть оборудования со стрелой в истинном вертикальном положении должна находиться более чем в 20 футах ниже плоскости линии электропередач или больше, чем указанное в Таблице А этого раздела минимальное расстояние до плоскость линии электропередач.

1926.1408(г)(2)(iii)

Для оборудования с шарнирно-сочлененными или выдвижными стрелами: самая верхняя часть оборудования со стрелой в полностью выдвинутом положении в истинном вертикальном положении должна находиться более чем в 20 футах ниже плоскости линии электропередач или более чем в таблице А минимальное расстояние просвета этой секции ниже плоскости линии электропередач.

1926.1408(г)(2)(iv)

Работодатель демонстрирует, что соблюдение параграфа (d)(1) данного раздела невозможно и соответствует требованиям § 1926. 1410.

1926.1408 (е)

Линии электропередач предположительно находящиеся под напряжением . Работодатель должен исходить из того, что все линии электропередач находятся под напряжением, если только владелец/оператор предприятия не подтвердит, что линия электропередачи была и остается обесточенной и заземленной на рабочем месте.

1926.1408 (ф)

При работе вблизи передатчиков/вышек связи, где оборудование находится достаточно близко, чтобы в оборудовании или обрабатываемых материалах возникал электрический заряд, передатчик должен быть обесточен или должны быть приняты следующие меры предосторожности:

1926.1408 (ф) (1)

Оборудование должно иметь электрическое заземление.

1926.1408 (ф) (2)

Если используются линии тегов, они должны быть непроводящими.

1926.1408(г)

Обучение .

1926.1408(г)(1)

Работодатель должен обучить каждого оператора и члена бригады, назначенных для работы с оборудованием, всему следующему:

1926.1408(г)(1)(и)

Порядок действий в случае электрического контакта с линией электропередач. Такое обучение должно включать:

1926.1408 (г) (1) (я) (А)

Информация об опасности поражения электрическим током при одновременном прикосновении оператора к оборудованию и земле.

1926.1408 (г) (1) (я) (Б)

Важность пребывания в кабине для безопасности оператора, за исключением случаев, когда существует неминуемая опасность пожара, взрыва или другой чрезвычайной ситуации, требующей выхода из кабины.

1926.1408 (г) (1) (я) (С)

Самый безопасный способ эвакуации из оборудования, которое может быть под напряжением.

1926.1408 (г) (1) (я) (Д)

Опасность потенциально находящейся под напряжением зоны вокруг оборудования (ступенчатый потенциал).

1926.1408 (г) (1) (я) (Е)

Необходимость присутствия экипажа в этом районе, чтобы избежать приближения или прикосновения к оборудованию и грузу.

1926.1408(г)(1)(я)(Ф)

Безопасное расстояние от линий электропередач.

1926.1408(г)(1)(ii)

Предполагается, что линии электропередач находятся под напряжением, если только владелец/оператор предприятия не подтвердит, что линия электропередачи была и остается обесточенной и заземленной на рабочем месте.

1926.1408(г)(1)(iii)

Линии электропередач считаются неизолированными, если только владелец/оператор предприятия или зарегистрированный инженер, который является квалифицированным лицом в области передачи и распределения электроэнергии, не подтвердит, что линия изолирована.

1926.1408(г)(1)(iv)

Ограничения изолирующей линии/устройства, сигнализатора приближения и устройства контроля диапазона (и аналогичного), если они используются.

1926.1408(г)(1)(в)

Процедуры, необходимые для надлежащего заземления оборудования, и ограничения заземления.

1926.1408(г)(2)

Сотрудники, работающие в качестве специальных наблюдателей, должны быть обучены, чтобы они могли эффективно выполнять свои задачи, включая обучение применимым требованиям этого раздела.

1926.1408(г)(3)

Обучение по данному разделу должно проводиться в соответствии с § 1926.1430(g).

1926.1408(ч)

Устройства, первоначально разработанные изготовителем для использования в качестве: предохранительного устройства ( см. § 1926.1415), вспомогательного средства или средства предотвращения контакта с линией электропередач или поражения электрическим током, при использовании в соответствии с настоящим разделом, должны соответствовать процедурам изготовителя для использования и условий использования.

ТАБЛИЦА A — МИНИМАЛЬНЫЕ ЗАЗОРЫ

Напряжение (номинальное, кВ, переменного тока)	Минимальный зазор (футы)
до 50 от 50 до 200 свыше 200 до 350 свыше 350 до 500 свыше 500 до 750 свыше 750 до 1000 более 1000	10 15 20 25 35 45 (как установлено владельцем/оператором коммунального предприятия или зарегистрированным профессиональным инженером, который является квалифицированным лицом в отношении передачи и распределения электроэнергии).

Примечание. Значение, следующее за «to», соответствует этому значению и включает его. Например, свыше 50 до 200 означает до 200 кВ включительно.

[75 ФР 48142, 9 августа 2010 г. ]

Передача Ограничения проезда

  Предупреждение

Несоблюдение следующих указаний может привести к материальному ущербу, серьезным телесным повреждениям и/или смерти.

Перед началом строительства в полосе отвода

• Убедитесь, что то, что вы предлагаете, разрешено всеми юридическими документами, включая сервитуты, права отчуждения, акты и т. д.
• Убедитесь, что предлагаемый вами проект не будет проблемой безопасности. Вы должны учитывать все применимые электротехнические нормы и правила, поскольку необходимо учитывать расстояние от электрических проводников и т. д.
• Полностью заполните форму #ENC 001-FirstEnergy Introchiement/Crossing Request. Предоставьте полное описание проекта и координаты GPS в десятичных градусах.
• Вместе с заполненной формой #ENC-001 предоставьте полные технические чертежи и/или детали предлагаемых работ. Пример чертежа доступен здесь.

Ограничения по технике безопасности при работе

• Администрация по технике безопасности и охране труда (OSHA) должно постоянно поддерживать безопасное рабочее расстояние от человека или любого токопроводящего объекта до оголенных проводов под напряжением. ПРОВОДЯЩИЕ ОБЪЕКТЫ НЕ ДОЛЖНЫ ВСТУПАТЬ В ФИЗИЧЕСКИЙ КОНТАКТ С ПРОВОДНИКАМИ, ЧТОБЫ ЭЛЕКТРОЭНЕРГИЯ ПРОТЕКАЛА В НЕЖЕЛАТЕЛЬНЫХ НАПРАВЛЕНИЯХ.
• Линия всегда считается находящейся под напряжением.
• ВНИМАНИЕ: Положение проводника постоянно меняется в зависимости от нагрузки, температуры окружающей среды, скорости ветра и т. д. Разработчик/подрядчик несет ответственность за контроль положения проводника для определения безопасного рабочего расстояния OSHA.
• Парковка или эксплуатация транспортного средства или оборудования в пределах полосы отвода или рядом с ней может вызвать электрический заряд. Индуцированные электрические заряды также могут быть наложены на такие объекты, как заборы, знаки или любые другие токопроводящие объекты. Разработчик несет ответственность за то, чтобы убедиться в необходимости заземления и обеспечить наличие надлежащей системы заземления, разработанной зарегистрированным профессиональным проектировщиком, если это применимо. Строительные машины и оборудование, работающие вблизи линий электропередач, также могут потребовать заземления.


Доступ к полосе отвода

• Уполномоченный FirstEnergy персонал, транспортные средства и оборудование должны иметь постоянный доступ к полосе отчуждения и ко всем сооружениям FirstEnergy.
• Все объекты или оборудование, оставленные в полосе отвода, подлежат удалению. FirstEnergy не несет ответственности за ремонт или замену чего-либо в полосе отчуждения, поврежденной или разрушенной в результате аварийных или ремонтных работ.

• FirstEnergy оставляет за собой право в любое время проверять строительство или другую деятельность в пределах полос отчуждения, сервитутов или собственности, принадлежащей FirstEnergy.


Ограничения проезда

• Согласия и/или сервитуты для любых коммунальных служб, подъездных дорог и т. д. будут ограничены максимальной шириной 20 футов в пределах полосы отвода FirstEnergy, если положения не определены в сервитуты, акты и т. д.
• Изменения высотных отметок в полосе отчуждения FirstEnergy НЕ разрешено. Нарушение грунта или земляные работы разрешены НЕ в пределах 50 футов от любой конструкции FirstEnergy (столбы, башни, оттяжки и т. д.). В случае, если ширина сервитута от основания сооружения меньше 50 футов, используемым расстоянием будет расстояние от строения до края сервитута.
• Защитные барьеры должны использоваться на всех проездах, подъездных путях, парковках и т. д. в пределах 25 футов от любой конструкции FirstEnergy (столбы, башни, оттяжки и т. д.).
• Полоса отвода, временные сервитуты, границы нарушения, границы строительства и т. д. должны НЕ включать передающие или распределительные сооружения в пределах своих границ.
• Если это не предусмотрено юридическими документами, на полосе отвода не разрешается размещать здания, осветительные приборы, вывески, рекламные щиты, плавательные бассейны, настилы, флагштоки, навесы, амбары, гаражи, игровые площадки, заборы или другие сооружения. Другие ограничения могут применяться в определенных ситуациях. Септические системы, выщелачивающие пласты и/или колодцы не допускаются в полосе отчуждения FirstEnergy.
• Запуск воздушных змеев, запуск моделей самолетов или аналогичная деятельность строго запрещены на полосе отчуждения FirstEnergy или рядом с ней.
• Когда коммунальные предприятия утверждены и установлены на полосах отвода/сервитутах FirstEnergy и т. д., видимые маркеры, идентифицирующие коммунальное предприятие, владельца и контактную информацию, должны быть установлены с каждой стороны полосы отвода или не более чем на 300 интервалы стопы. Укажите на планах точное местоположение трубопровода, включая координаты широты и долготы GPS в десятичных градусах. Кроме того, укажите на чертежах диаметр трубы, глубину трубы, материал трубы, размеры конструкции/строений, полосы отчуждения, границы собственности и т. д.
• Рекомендуется установка знаков «Опасно – Воздушные линии электропередач» в полосе отчуждения ЛЭП. Пожалуйста, обратитесь к «Руководству по унифицированным устройствам управления дорожным движением» на сайте www.mutcd.fhwa.dot.gov/* для получения информации о соответствующих знаках и т. д.
• О повреждении любых объектов FirstEnergy во время предлагаемого строительства необходимо немедленно сообщить в контактный центр.
• Если юридические документы не предусматривают этого, взрывные работы не разрешены в рамках полос отвода или сервитутов FirstEnergy. В пределах полосы отвода не должны храниться взрывоопасные или горючие жидкости, вещества или материалы. К запрещенным материалам относятся, помимо прочего: топливо, древесная щепа, мульча, щетки, шины и т. д.
• Никакие грунтовые сваи или другие материалы не должны размещаться или храниться под проводниками линий электропередачи в любое время.
• Любые нарушения, возникшие во время строительства, должны быть восстановлены до состояния, равного или лучшего, чем до строительства, в течение 7 дней после завершения. Все открытые участки почвы должны быть повторно засеяны и замульчированы в течение 7 дней после завершения.
• Вся растительность на полосе отчуждения или рядом с ней должна быть низкорослой. Растительность, способствующая развитию низкорослых растительных сообществ трав, трав и кустарников, максимальная взрослая высота которых составляет 3–5 футов (3 фута в штате Нью-Джерси), разрешена на полосе отчуждения FirstEnergy, однако предпочтительно, чтобы посадка любых древесная растительность производиться вне зоны действия проводов объектов электропередач. (Зона проводов — это зона непосредственно под проводниками, простирающаяся примерно на 15 футов с каждой стороны.) Все утвержденные кустарники, посаженные рядом с сооружениями FirstEnergy (столбы, башни, оттяжки и т. д.), должны обеспечивать рабочую зону и доступность на уровне земли. (Не ближе 10 футов от конструкции в любом направлении).
• Компания FirstEnergy установила противовесы на многочисленных объектах. Точные местоположения не отмечены в поле. В случае нарушения или повреждения противовеса застройщик и/или его субподрядчики обязаны немедленно уведомить об этом менеджера компании Transmission Engineering, позвонив в контактный центр. Стоимость ремонта поврежденных объектов FirstEnergy будет нести застройщик/подрядчик.
• Для прокладки трубопроводов параллельно сервитуту/полосе отвода FirstEnergy трубопроводы должны располагаться как можно ближе к краю полосы отчуждения. Параллельные трассы должны быть за пределами полосы отвода, но с разрешения могут быть разрешены для прохождения в пределах 10 футов от внешнего края полосы отчуждения, максимум. Это включает в себя пределы рытья траншей.
• По возможности рекомендуется, чтобы трубопроводы были неметаллическими.
• Трубопроводы или связанные с ними приспособления не должны размещаться в пределах 50 футов от конструкции электропередачи, растяжки, якоря и т. д. В случае, если внешний край сервитута FirstEnergy к конструкции электропередачи составляет менее 50 футов, будет использоваться это расстояние. Анкеры оттяжек не могут быть нарушены конструкцией.
• Возможно, что запрашивающая сторона будет обязана возместить FirstEnergy аналитические и инженерные расходы. Плата также может взиматься за использование любого имущества, принадлежащего FirstEnergy.
• При строительстве трубопровода следует использовать двухканальный метод. Когда начинаются земляные работы, верхний слой почвы должен располагаться с одной стороны траншеи, а нижний слой — с другой.
• Применимое разрешение на любые строительные или эксплуатационные работы, связанные с проектом, осуществляемым на сервитуте/полосе отчуждения FirstEnergy, является обязанностью застройщика.
• Загрузите брошюру о посягательствах здесь.

Недвижимость/Область применения

• Если вы хотите пересечь, работать внутри или нарушить полосу отчуждения высоковольтной линии электропередач и находитесь на территории обслуживания:
  • The Illuminating Company
  • Огайо Эдисон
  • Толедо Эдисон
  • Пенн Пауэр
  • Пенелец
  • Метрополитен Эдисон (Мет-Эд)
  • Вест Пенн Пауэр
  • Центральная электростанция и свет Джерси (JCP&L)
  • Пн Мощность
  • Потомак Эдисон

Нажмите здесь: Форма запроса недвижимости/отвода
Форма должна быть полностью заполнена, отправлена ​​на рассмотрение и  письменное согласие должно быть предоставлено до начала строительства .
