Опасность шагового напряжения: Шаговое напряжение, правила перемещения в зоне шагового напряжения

опасная неизвестность и надежная защита



Не смотря на то, что шаговое напряжение, возникающее между участками почвы в результате удара молнии, несет большую опасность, этот физический эффект изучено мало.

Физика и физиология

Шаговое напряжение — это разность потенциалов между двумя участками почвы. При ударе молнии ток «растекается» в почве, создавая зону с высоким потенциалом. При наличии поблизости проводников, может формироваться цепь. Таким проводником может стать человек: ток входит через одну ногу, а выходит через другую, превращая тело в «нагрузку». Ситуация эта крайне опасная, поскольку высокое напряжение вызывает паралич мышц, как от электрошокера. В результате человек может упасть на руки, и, при многокомпонентных молниях, ток последующих разрядов пойдет через сердце, повышая риск его остановки. Если же земли коснется голова, резко увеличивается риск необратимых повреждений центральной нервной системы.

На рисунке ниже слева можно увидеть модель распространения шагового напряжения. Удар молнии направляет ток в почву, и он «растекается» через условные радиусы сопротивления грунта (dI), увеличивая напряжение (dV). Разность потенциалов между радиусами — это и есть шаговое напряжение. Чем выше ток молнии, тем выше напряжение и потенциальная летальность



В правой части рисунка схематично изображено воздействие шагового напряжения, которое создает нагрузку через ноги (красная стрелка) — поэтому оно и получило название шагового. Обычная молния может нести десятки тысяч ампер тока (I1-2), в результате чего разность потенциалов (V1-V2) может превысить десятки тысяч вольт. Поскольку существует разность напряжений между двумя точками (ногами), то человеческое тело представляет собой комплексное электрическое сопротивление и выступает в роли нагрузки. Величина тока (Ib), проходящего через тело, в этом случае зависит от сопротивления стопы (Rf) и тела (Rb).



Удары молний, в том числе шаговым напряжением, имеют уникальные «физиологические особенности». Прежде всего, это связано с тем, что молнии хоть и несут огромное количество энергии, но выделяется она в очень короткий промежуток времени: 1/10000—1/1000 секунды. Такие удары редко вызывают сильные ожоги и повреждения внутренних органов, как в случае ударов током от обычного электрооборудования. Но молния способна воздействовать на сердце и нервную систему, в том числе периферические нервы. Поэтому последствия удара шаговым напряжением могут быть неожиданно значительными и очень разнообразными: от катаракты, паралича конечностей и хронических болей до нарушений сна и умственной деятельности, потери слуха, памяти и т. д. Наиболее частая причина смерти — остановка сердца.

В своих вебинарах для проектировщиков систем молниезащиты доктор технических наук, профессор Эдуард Меерович Базелян неоднократно отмечал отсутствие четкого определения опасной величины шагового напряжения. Так, известно, что импульсное воздействие молнии 6 кВ может вызвать фибрилляцию сердца и возможную остановку сердцебиения. Но физиология организма людей сложна, и даже меньшее воздействие способно вызвать тяжелые травмы и привести к смерти. В случае с кардиостимуляторами и другими каналами прямого доступа тока к сердечной мышце, иногда достаточно кратковременного воздействия 1 мА для фибрилляции. При этом и высокое сопротивление сухой кожи не является надежной защитой. С шаговым напряжением все еще сложнее, так как ток обычно течет через конечности, а суставы имеют более высокое сопротивление, чем сосуды и мышцы. Из-за этого ткани вблизи суставов могут получить очень сильные повреждения, что приведет к инвалидности. Яркой иллюстрацией грозной силы шагового напряжения стал случай массовой гибели оленей в Норвегии во время грозы. Удар молнии убил 323 диких оленей на участке примерно в 50 метров.



Происшествие в норвежском национальном парке Хардангервидда — самый массовый известный случай гибели животных от одного удара молнии. Поражение произошло в результате воздействия шагового напряжения

Животные более уязвимы для шагового напряжения, так как их ноги расположены далеко, и разность потенциалов из-за этого больше, чем у шагающего человека. Местность в норвежском парке каменистая, то есть удельное сопротивление почвы должно быть высокое. В результате напряжение мгновенно выросло и распространилось по большой площади — животные мгновенно погибли на расстоянии десятков метров от места удара молнии.





Расстояние и конструкция защиты

Теория очень важна, но для практики ключевым параметром является расстояние от молниеотвода, на котором шаговое напряжение гарантировано безопасно. Это необходимо, например, при расчетах частоты установке молниеотводов и сеток, рассеивающих напряжение. К сожалению, детальных исследований по этой теме немного, но большой вклад в эту область знаний о молниях внесли военные. Это объясняется тем, что в армиях разных стран не редки случаи ударов молний в молниеотводы складов боеприпасов, вблизи палаток и техники с военнослужащими, причем в разных климатических зонах и погодных условиях. Детально документированные случаи позволили собрать полезную статистику.

Так, в рекомендациях американской армии TRADOC о мерах по защите от молний за 2002 г. отмечаются смертельные случаи от шагового напряжения при ударе молнии на расстоянии примерно 10-20 м от места попадания молнии. При этом большинство случаев поражения молниями — это не прямое попадание разряда, а именно воздействие шагового напряжения и дугового разряда от предметов.

Вопрос расчета ожидаемой величины шагового напряжения решается с помощью специального программного обеспечения и соответствующих услуг специалистов.

Очевидно, наилучшей защитой от шагового напряжение является предотвращение разности потенциалов. Так, птицы находятся в безопасности, сидя на одном фазовом проводе, и не касаясь другого. Лучшей защитой является металлический пол здания или полностью металлическое сооружение, представляющее собой своеобразную клетку Фарадея. Но это не всегда возможно, поэтому для создания зоны равных потенциалов и рассеивания тока молнии применяются металлические сетки уложенные в землю. Улучшить защитный эффект может диэлектрический материал, расположенный поверх нее. Это позволит максимально уменьшить силу тока на поверхности, с которой соприкасаются люди.

В военных наставлениях по защите от молний даются простые наглядные схемы конструкции и расположения молниезащиты с элементами (сеткой), рассеивающими ток. Подобные системы молниезащиты можно быстро собрать из готовых комплектующих.



В местах, где используется бетонный пол, допускается использование сетки из арматуры, но она должна быть надежно соединена между собой и подключена к заземлению. Примером использования сеток в грунте являются стадионы, которые готовили к Чемпионату мира по футболу в 2018 г. в России. На этих объектах использовалась сетка с квадратными ячейками длиной 0,15 м. Профессор Эдуард Меерович Базелян отмечает, что проверка данной защиты показала ее высокую надежность. Но при этом защита больших территорий с помощью сетки стоит недешево, что нередко приводит к опрометчивому стремлению сэкономить на молниезащите. Это недопустимо, если речь идет о местах скопления людей, складах ГСМ или токсичных веществ и т. д.



Как уйти, а не остаться

Снизить вероятность поражения шаговым напряжением можно, соблюдая правила поведения в опасной зоне. Вспоминаем птиц на линии электропередач — необходимо схожим образом избавиться от разности потенциалов. Для этого нужно минимизировать расстояние между стопами ног и ни в коем случае не касаться земли и предметов (стальных опор, железобетонных стен и т. д.) руками. В безвыходной ситуации, когда гроза застала рядом с молниеотводами или высокими объектами, лучше передвигаться в сторону очень коротким «гусиным» шагом. Иногда рекомендуют встать на одну ногу, однако это неустойчивое положение тела может привести к падению на руки или инстинктивному желанию ухватиться за что-либо. Как мы помним из сказанного выше в разделе о физиологии, допустить протекания тока через цепь голова-нога или рука-нога нельзя ни в коем случае, поскольку ток может поразить мозг и сердце. Поэтому в случае крайней необходимости лучше стоять на плотно сдвинутых ногах, чем балансировать на одной.

Каменистые, мерзлые и прочие виды грунта с высоким сопротивлением особенно опасны из-за низкой проводимости. В них при ударе молнии возникают очень высокие напряжения. При ширине обычного шага человек может быть поражен напряжением в десятки тысяч вольт.

Находиться рядом со зданиями также опасно, поскольку шаговое напряжение может распространяться от фундамента. На графике ниже видно, что на расстоянии 5 м от железобетонной фундаментной плиты шаговое напряжение составляет 4,5 кВ — и это при нормативном сопротивлении заземления.

Лучше всего укрыться от молнии внутри здания или в транспортном средстве с металлическим кузовом. А в случае поражения не стоит давать пострадавшему питье, так как это усугубит возможный отек мозга.



Профилактика и осведомленность

Таким образом, шаговое напряжение все еще остается грозным «побочным эффектом» удара молнии. Воздействие микросекундных многократных импульсов такого напряжения на организм изучено мало. Поэтому необходимо особое отношение к молниезащите и обучению правилам поведения в условиях риска поражения шаговым напряжением молнии

Смотрите также:


Шаговое напряжение: воздействие и опасность

Содержание

  • 1 Действие электрического тока на организм человека
  • 2 Опасность шагового напряжения
  • 3 Возникновение шагового напряжения

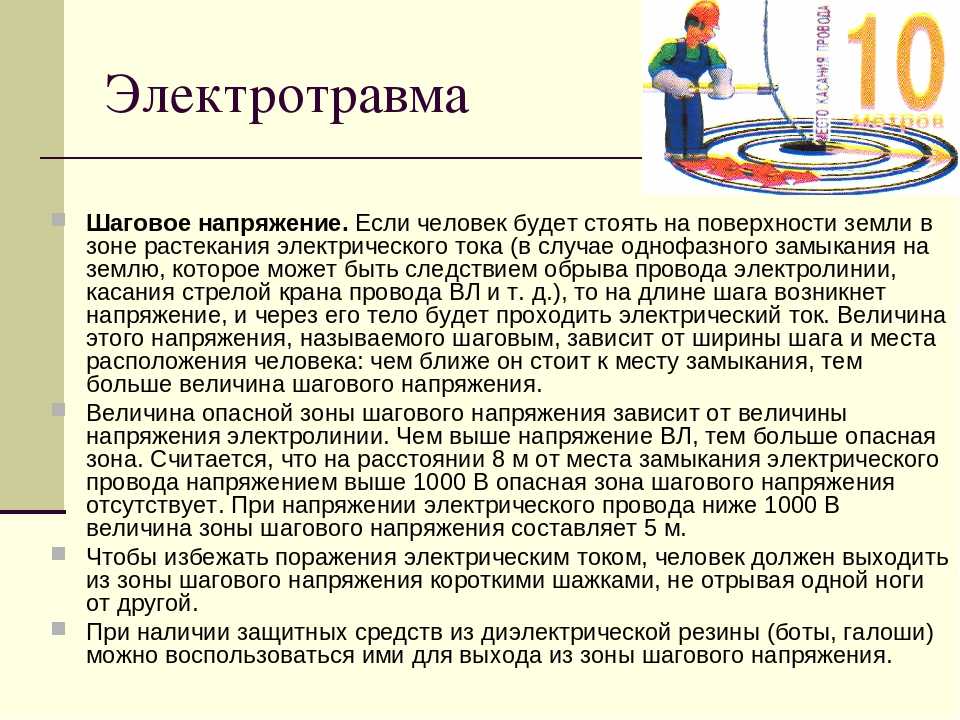

Шаговое напряжение – разница потенциалов меж двумя точками грунта, находящимися на расстоянии шага. Источники по-разному трактуют дистанцию для расчета. Как правило,  0,7 – 1 метр (некоторые авторы рекомендуют брать 0,8 метра человеку, 1 метр – животным). Выходить из опасного района следует по возможности короткими (гусиными) шагами.

Действие электрического тока на организм человека

Не рекомендуется подходить к месту аварии ближе 4-5 метров при напряжении 1000 вольт. В прочих случаях опасно приближаться на 8-10 метров. Шаговое напряжение представляет некоторую опасность. Относительно безвредным считается, если разность потенциалов не превышает между стопами 40 вольт. Помимо очевидного влияния на нервную систему, как следствие, судорожных сокращений мышц (биологическое действие) электрический ток вызывает ряд специфических травм:

  • Термическое действие сопровождается усиленным разогревом тканей. Электрические ожоги подразделяют на:
  1. Токовые, вызываются непосредственным контактом проводника цепи, находящейся под напряжением до 2 кВ, и кожи. Работает закон Джоуля-Ленца, согласно которому выделенное тепло пропорционально произведению квадрата действующего значения тока на электрическое сопротивление (человеческого тела). Ожоги обычно I или II степени. Не очень сильные. Опасен случай, когда путь протекания тока проходит через тело (избегайте контакта противоположной руки, ног, туловища с заземленными предметами). На локальном участке останется покраснение – электрические знаки (выраженные метки разнообразной формации кожи).
  2. Дуговые. Температура дуги высока (не менее 3500 градусов Цельсия). Фактически воздух, превращенный в плазму. Сварочная дуга, образуется меж высоковольтным проводом и кожей. Результат без ужаса сложно представить. Наверняка ожог III-IV степени. Подобно сварочному электроду, проводник расплавляется, металлизирует кожу, растекаясь. Разумеется, вызывает одновременно ожог.
  • Электролитические действие тока не описывается подробно литературой по очевидным причинам. В ходе деструктивного процесс разлагаются на составляющие жидкости человеческого тела. Включая кровь. Интересующихся отошлем к «войне токов», шедшей в Америке между корпорацией Эдисона и союзниками Николы Тесла. Жаждущие доказать превосходство люди шли на многое. Появился первый электрический стул (см. Катушка Тесла).

Путь протекания тока (справа), вызванного шаговым напряжением при нарушении правила “гусиного шага” (слева)

Биологическим действием тока вызваны разнообразные травмы скелетных мышц, костей, связок. Сокращения миофибрилл достигают большой силы. Поэтому двигательно-опорный аппарат находится под большой угрозой.

Помимо травм выделяет медицина, как отдельную категорию, удары током. Не нужно относиться легкомысленно, ссылаясь на данную группу, только от того, что видимых повреждений тела не наблюдается. Электрические удары делят на IV степени тяжести. Причем последняя характеризуется состоянием клинической смерти (отсутствие пульса на артериях, дыхания). Соответственно, от окружающих требует досконального знания правил поведения.

Если человек упал в зоне действия шагового напряжения, по телу наверняка идет ток. Любой, непосредственно прикоснувшийся к пострадавшему, сильно рискует. Нужно правильно рассчитать вектор градиента разницы потенциалов, на практике сделать непросто (не все понимают сказанные слова). Иначе говоря, нужно браться за точки тела, меж которыми падение напряжения равно нулю. Оценить (правильно исполнить) сможет меньше людей, нежели поняли сказанное. Посему действовать на практике придется иначе.

Вырубить источник питания возможно далеко не всегда. Не факт, что на подстанции заметили утечку, реакторы позволят автоматике отреагировать правильно редко. Устранить опасность не представляется возможным, следует оценить эпицентр (место контакта фазы, почвы), зацепить пострадавшего (багром), начинать потихоньку выволакивать за пределы досягаемости шагового напряжения (20 метров от эпицентра). Двигаться «гусиным» шагом.

Опасность шагового напряжения

Шаговое напряжение обнаружите на грунте при замыкании фазы силовой линии на землю, либо вследствие заноса потенциала токопроводящим предметом (рельс железнодорожного полотна, неисправный, сломанный контур заземления, неправильно обустроенный, недостаточно глубоко вбитый металлический кол громоотвода). Ситуация усугубляется: при поражении человек падает на землю, ток будет течь через тело. Пострадают внутренние органы. Поскольку общепринятая частота сети (50 Гц) не защищает человека от внутренних повреждений. Предупреждал Никола Тесла, указывая нижний лимит безопасности 700 Гц.

Схема формирования шагового напряжения

Схема формирования шагового напряжения показана рисунком. Видно: на расстоянии 20 метров от источника опасность сводится к нулю. Высока разность потенциала эпицентра, где техника безопасности рекомендует двигаться исключительно «гусиным» шагом. Приставляя носок одной ноги к пятке другой. Разница потенциалов снижается до нуля. Инструкции безопасности запрещают приближаться к месту дислокации утечки электричества ближе 8 метров. Помимо указанного способа отхода из опасной зоны выдуманы два:

  1. Прыжки на одной ноге сводят вероятность поражения электрическим током к нулю. Каждое перемещение по отдельности не должно быть слишком большим. Некоторые источники не совсем логично запрещают порядок действий. Следует опасаться падения: шанс уцелеть зависит от случайных факторов. Высока вероятность летального исхода, иных неприятных последствий.
  2. Если почва ровная, обувь удобная, попробуйте прыгать на двух ногах. Стопы ставятся вместе, не должны отрываться друг от друга. Опасность прежняя – упасть на землю. Простое прикосновение руки (неловкое движение) к почве способно вызвать пагубные последствия. Прыжки, как в предыдущем случае, по возможности короткие.

Правила поведения для избежания поражения шаговым напряжением приводятся памятками. Категорически избегайте руководствоваться сетевыми обзорами. Полистайте учебник по технике безопасности. Некоторые приведенные выше способы маркируются опасными, недопустимыми. По причине элементарного незнания авторами (не портала ВашТехник) простейших законов физики.

Из опасной зоны выходим, ступая по сухим, не проводящим ток предметам. Доскам. Опасно наступать на кирпичи, железобетонные конструкции, землю (избегайте луж). Покрытия, согласно ПУЭ, считаются небезопасными, проводят электричество. Аккуратно следует перемещаться по песку. Опасным окажется подлежащий влажный слой. Меньше сопротивление грунта, меньше опасность. При условии, что стопа не проваливается. Рассмотрим, почему происходит.

Возникновение шагового напряжения

Почему существует шаговое напряжение. При контакте фазного провода с грунтом начинает течь ток. Согласно справочникам, почва имеет некое определенное сопротивление. Постоянным параметр считать нельзя, многое зависит от влажности. Очевидно, с ростом глубины почва более мокрая, лучше проводит электричество. По указанной причине (никакой другой) стальные колья контура громоотвода вкапываются на некоторое минимальное, заранее высчитанное расстояние.

Меж эпицентром (точкой контакта фазы и почвы), окраиной круга радиусом 20 метров образуется резистивный делитель. Рисунок показывает: напряжение падает нелинейно. Эквипотенциальная поверхность утечки тока близка формой эллипсоиду вращения. Заряды распространяются по трем направлениям. Привыкли видеть на уроках физики иной расклад (вспомним резистивный делитель электрической цепи).

Там ток двигается вдоль провода. Путь одномерный. Отношение потенциалов пропорционально сопротивлениям взятых резисторов. В случае шагового напряжения ток движется в прямоугольных координатах поверхности грунта, уходя одновременно вглубь. Этим объясняется нелинейность зависимости, представленной рисунком: опасность резко падает по мере удаления от центра аварии.

Закономерности свойственны обычной физике: выше сопротивления, меньше ток. Хорошо для поставщиков энергии, авария обходится дешевле. Почувствовавшим опасность важно соотношение сопротивления участка грунта и тела человека. Во влажной почве токи велики, малая часть ответвляется нанести удар. Образуется резистивный делитель, чем человек лучше сопротивляется электричеству, тем меньшим будет урон.

Становится понятно, почему электрики носят специальную обувь с изолирующей подошвой. От переменного тока это неидеальная защита. Напряжение в десятки киловольт пробивает подошвы насквозь, даже если человек стоит на сухом грунте. Разница потенциалов растет, следуя ширине шага. Руководства по технике безопасности единогласно рекомендуют выходить за пределы опасной зоны «гусиной» походкой.

Для каждого отдельного человека нельзя заранее предсказать результат действия шагового напряжения. В конечном итоге, определено индивидуальными физиологическими особенностями (сопротивление тела). Стоит, однако, знать некоторые общие закономерности:

  1. Сопротивление кожи в несколько раз выше внутренних органов. Если эпидермис нездоров, повреждены нижележащие слои, исход столкновения с электричеством неблагоприятный.
  2. Физиологи выделяют следующие наиболее фатальные пути прохождения электрического тока по организму (нужно заметить, сюда входят почти все возможные траектории движения заряда): рука — рука (худший вариант), любая рука — ноги, обе руки — ноги. В этих случаях (по убыванию) значительная часть тока проходит через сердце, чревато летальным исходом. Становится понятно, почему нельзя падать на землю (чтобы руки находились под разным потенциалом).

При отрицательных температурах опасность ниже. Для суглинистых почв, влажности грунта 15 – 20% безопасное расстояние составляет 4 метра. По этой причине вдоль кабельных трасс зимой почву запрещено прогревать. Устанавливаются в каждом случае и другие нормативы. Например: конный транспорт не должен работать ближе 20 метров от огороженной области электроотогрева грунта. Цифра знакомая, фигурировала выше.

Что такое шаговый потенциал и сенсорный потенциал?

Ступенчатый потенциал и потенциал прикосновения — это явления, которые объясняют, как вы можете получить удар током или получить травму от удара током из-за обрыва линии электропередач, даже если вы на самом деле не прикасаетесь к ней. Вы можете получить травму, наступив на линию электропередачи или прикоснувшись к предмету, находящемуся под напряжением.

Большинство людей думают, что нужно коснуться оборванной линии электропередачи, чтобы получить травму или поражение электрическим током, но реальность такова, что волновой эффект электрического тока упавшей линии электропередачи представляет чрезвычайную опасность для всех, кто находится в этом районе.

На самом деле, простое нахождение в пределах 35 футов от оборванной линии электропередач может привести к поражению электрическим током. Вот почему так много спасателей и членов семей получают травмы, когда пытаются помочь людям, пострадавшим в результате обрыва линии электропередач.

Что такое ступенчатый потенциал?

Ступенчатый потенциал относится к разнице потенциалов между вашими ногами, когда вы стоите рядом с оборванной линией электропередач и ваши ноги находятся в разных кольцах электрического тока с разным напряжением. Разница в напряжении между вашими ногами может привести к тому, что электрический ток проникнет в ваше тело и пройдет через него.

Другими словами, одновременное воздействие двух разных напряжений может привести к поражению электрическим током или к поражению электрическим током.

Когда линия электропередач обрывается, она испускает электрический ток, который выливается на землю, растекаясь в стороны и от источника питания, создавая своего рода эффект ряби. Как и следовало ожидать, мощность или напряжение электрической сети вышедшей из строя линии электропередачи выше по мере приближения к линии электропередачи и становится ниже по мере ее удаления.

Это означает, что, когда вы идете к оборванной линии электропередач или любому проводнику электричества, вы наступаете на невидимые пульсирующие кольца электрического тока с разными уровнями напряжения. И каждый шаг потенциально может привести к тому, что ваши ноги попадут в кольца электрического тока с разным напряжением.

В этом заключается опасность этого явления, потому что разница напряжений между двумя вашими ступнями может привести к тому, что электрический ток (который пытается найти землю) входит в ваше тело через одну ногу, проходит через ваше тело и затем выходит из другой ноги. Результатом в слишком многих случаях является поражение электрическим током или поражение электрическим током.

Как измерить ступенчатый потенциал

Ступенчатый потенциал равен разнице напряжения, определяемой кривой распределения напряжения между ступнями человека, когда каждая ступня находится на разном расстоянии от упавшей линии электропередач или любого проводника электричества.

Что такое сенсорный потенциал?

Потенциал прикосновения относится к тому, как вы можете быть поражены электрическим током или получить удар током, если прикоснетесь к объекту, находящемуся под напряжением или находящемуся под напряжением из-за обрыва линии электропередач или любого проводника электричества. Электрический ток, протекающий через объект, входит в ваше тело через руку и выходит через ноги, вызывая повреждение внутренних органов.

Как измерять

Потенциал прикосновения равен разности напряжений между объектом, на который подается напряжение или наэлектризовано обрушившейся линией электропередач, и ногами человека, который касается объекта или иным образом соприкасается с ним. Напряжение могло быть почти полным напряжением от упавшей линии электропередач.

Признаки опасности

Вы можете столкнуться с опасностью поражения электрическим током в результате: (1) обрыва линий электропередач; (2) транспортные средства или инструменты под напряжением; и/или (3) находящиеся под напряжением заземленные деревья или ветки деревьев.

Защита от ступенчатого потенциала

Выполните следующие действия, чтобы защитить себя от опасностей этого явления, когда вы находитесь вблизи обрыва линии электропередач (что может быть вызвано небрежным обслуживанием инфраструктуры энергетической компании, ураганом или автомобилем). авария с выбитым столбом):

  • Отойдите от упавшей линии электропередач. Это включает в себя сведение ног вместе, поддержание их в постоянном контакте, постоянное удержание их на земле (никогда не отрывая их от земли) и шарканье таким образом, чтобы одна нога шаркала вперед по длина другой ноги
  • Кролик-прыжок от упавшей линии электропередач – Это включает в себя сведение ног вместе и прыжок за пределы зоны
  • Позвоните 9-1-1
  • Позвоните в энергетическую компанию

Транспортные средства и шаг и сенсорный потенциал

Если на вашу машину упала оборванная линия электропередач, а вы находитесь внутри, следующие советы помогут вам оставаться в безопасности:

  • Если вы не можете уехать, не переехав линию электропередач, оставайтесь в машине до тех пор, пока не приедет энергетическая компания. приходит, и работник коммунальной службы говорит вам, что можно выйти
  • Если надвигается чрезвычайная ситуация, например, пожар под капотом, и вы должны немедленно убежать, помните об опасности шага и прикосновения
  • Для защиты от поражения электрическим током Опасности: (1) Не прикасайтесь к земле и металлической дверной раме автомобиля и/или корпусу автомобиля одновременно (поскольку автомобиль может быть проводником электрического тока от упавшей линии электропередач); и (2) Приземляйтесь с обе ноги вместе на земле
  • Чтобы защититься от этих опасностей, используйте методы перетасовки или кроличьего прыжка, чтобы отойти от оборванного провода, как только вы благополучно выйдете из автомобиля.

Нужна помощь опытного юриста по вопросам электротравмы?

Если вы или кто-то из ваших близких стал жертвой серьезной травмы или смерти в результате поражения электрическим током, вы можете позвонить и поговорить с Джеффом Фельдманом, возможно, самым опытным в стране адвокатом по вопросам поражения электрическим током. Джефф судился по делам о поражении электрическим током и тяжелых травмах против коммунальных предприятий по всей стране. Вы можете позвонить по бесплатному номеру (800) 548-0043 для бесплатной консультации.

Автор
Джеффри Х. Фельдман
Юрист по делам о поражении электрическим током

Джеффри провел больше дел о поражении электрическим током, чем большинство других адвокатов по травмам в стране. Он также добился нескольких многомиллионных приговоров и выплат от имени своих клиентов, многие из которых потеряли близких в результате несчастных случаев с поражением электрическим током.

Он честный адвокат. Если он берется за дело, то только потому, что искренне в него верит.

– Л.Б.

Просмотреть все отзывы

Опасности поражения электрическим током: потенциал шага и прикосновения

Кит Пэнкейк и региональный представитель ACRT по безопасности



Шаговый потенциал и потенциал прикосновения представляют собой очень серьезные, реальные опасности, с которыми могут ежедневно сталкиваться люди, работающие вблизи линий электропередач.

Примеры варьируются от ответа на билет о неработоспособности с проводником на земле, нахождения в непосредственной близости от линейных бригад, работающих с системой, или дерева, соприкасающегося с линией во время проверки цепи. Возможности безграничны. Понимание того, что делать в такой ситуации, необходимо для обеспечения безопасности.

Ступенчатый потенциал

Ступенчатый потенциал — это состояние, вызванное разницей в напряжении, когда земля или поверхность для ходьбы попадают под напряжение. Это может быть из-за обрыва линии электропередачи, неисправности подземного оборудования и т. д. Точка, где линия касается земли, имеет самое высокое напряжение. По мере удаления от этого источника напряжение падает в зависимости от проводимости поверхности. При ступенчатом потенциале ваша ведущая нога находится под более высоким напряжением, чем задняя нога. Если ваши ноги скрещены, электричество будет проходить через тело, замыкая цепь от более высокого напряжения к более низкому.

Если вы столкнулись с оборванной линией электропередач, поставьте ноги вместе и прыгайте прочь. В качестве альтернативы вы можете шаркать ногами, одна рядом с другой (соприкасаясь) и скользить ногами по земле, никогда не позволяя пятке ведущей ноги проходить мимо носка другой. Делайте это, пока не окажетесь на расстоянии примерно 33 фута. Если вы находитесь в автомобиле, оставайтесь в нем до тех пор, пока персонал коммунальных служб не сообщит вам, что можно безопасно выйти. Если чрезвычайная ситуация, такая как возгорание автомобиля, должна вынудить вас немедленно покинуть автомобиль, выпрыгните из автомобиля, не касаясь какой-либо поверхности, и прыгайте или шаркайте, как описано выше.

Не полагайтесь на рейтинг опасности поражения электрическим током или маркировку на ботинках или инструментах во избежание травм. Хотя это может снизить риск, грязь или вода на поверхности уменьшат или сведут на нет сопротивление этих предметов. Электрические травмы часто бывают смертельными, а в противном случае могут иметь длительные и разрушительные последствия для здоровья. По данным OSHA, электротравмы являются четвертой по значимости причиной смертей на производстве.

Потенциал прикосновения

Потенциал прикосновения существует, когда часть тела может физически стать частью цепи. Это может быть так же просто, как прикосновение к линии электропередач или прикосновение к объекту, который находится в контакте с линией электропередачи. Главное, что нужно помнить о сенсорном потенциале, это то, что вам не нужно видеть опасность для его существования. На ограждениях проезжей части может быть провод под напряжением в невидимой для вас точке. Это приведет к тому, что вся длина ограждения окажется под напряжением. Цепные заборы, заборы из колючей проволоки и полевые заборы могут простираться на блоки и даже мили. Не прикасайтесь к ним — никогда не знаешь. Зеленые части дерева или древесина с живой тканью также являются хорошими проводниками, и прикосновение к дереву или части дерева, которая контактирует с линией электропередач, может привести к травме или смерти.

Реклама

Лучший способ избежать потенциального прикосновения — следить за своим окружением. Следите за потенциальными опасностями или линиями вниз. Сохранение бдительности снизит риск получения травм от линий или объектов, находящихся под напряжением.



НАИЛУЧШАЯ ПРАКТИКА

  1. Ищите воздушные линии электропередач и индикаторы подземных линий электропередач
  2. Держитесь на расстоянии 10 футов от воздушных линий.
  3. Предположим, что все воздушные линии находятся под напряжением. Никогда не думайте, что к проводу можно прикасаться, даже если он опущен или кажется изолированным.
  4. Никогда не прикасайтесь к упавшей воздушной линии электропередач. Позвоните в электроэнергетическую службу, чтобы сообщить об упавших линиях.



Кит Пэнкейк — менеджер по безопасности, обслуживающий ACRT и Bermex. Он был вовлечен в индустрию UVM в течение 10 лет. Он является сертифицированным ISA лесоводом и специалистом по коммунальным предприятиям, имеет степень бакалавра гуманитарных наук в области географии/ГИС Государственного колледжа Кина и степень бакалавра наук в области науки о дикой природе, рыбе и диких землях и управления ими Технологического университета Теннесси.
