Осциллограф н3013 инструкция
Кого есть инструкция пользователя для осциллографа на русском языке так как С английским у меня проблемы. В общем суть в том что хочу научиться им пользоваться. Результаты поиска принципиальной схемы принципиальная схема осциллограф н Осциллограф Н
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Осциллограф с1 73
- Осциллограф Н3013
- инструкция на осцилограф Н3013 circuit
- Осциллографы
- Руководство по эксплуатации осциллографа Н313
осциллограф ло 70 - Статья Краткое описание
- Статья Краткое описание
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Осциллограф Н3013. Обзор с Анжелой TV.
Осциллограф с1 73
By хАндр , January 15, in Измерительная техника. Попал в руки такой прибор. Слабый конечно. Можеть быть у кого есть опыт прокачки такого устроиства? Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Был у меня такой больше 25 лет назад Электролиты все ереванские, схема однозначно нужна, с режимами намучаешся Конденсаторы Panasonic.
Часть 4. Полимеры — номенклатура. Главной конструктивной особенностью таких конденсаторов является полимерный материал, используемый в качестве проводящего слоя. Полимер обеспечивает конденсаторам высокую электрическую проводимость и пониженное эквивалентное сопротивление ESR. Номинальная емкость и ESR отличается в данном случае высокой стабильностью во всем рабочем диапазоне температур. А повышенная емкость при низком ESR идеальна для решения задач шумоподавления и ограничения токовых паразитных импульсов в широком частотном диапазоне.
Читать статью. Путь здесь один-лепить самому. Была схема простенького приборчика до кгц. В Радио за 92 и 94ггтоже что-то было. Если есть желание,поищите. STM32G0 — средства противодействия угрозам безопасности. Результатом выполнения требований безопасности всегда является усложнение разрабатываемой системы. Особенно чувствительными эти расходы стали теперь, в процессе массового внедрения IoT. Обладая мощным набором инструментов информационной безопасности, микроконтроллеры STM32G0 производства STMicroelectronics, объединив в себе невысокую цену, энергоэффективность и расширенный арсенал встроенных аппаратных инструментов, способны обеспечить полную безопасность разрабатываемого устройства.
До 48 слоев. Быстрое прототипирование плат. Монтаж плат под ключ. Какие нах » Хотябы до кГц. Унего сейчас 10кГц максимум Иначе «возбуд» не увидишь!
Нужное, подставить. Может и на Вегалабе тебя дозасветить надо? А то, вопрос уже поставили. Смотри, не задирай носа! Извините,если не в тему Был у меня этот осцил. Тоже как-то загорелся желанием «улучшить». Начал с замены литов на корейские. Ставил с запасом по емкости и напруге. Перепаял от питателя до «Х». В результате луч вообще почти погас,еле видно при максимальной яркости.
Плюнул я на это дело и купил себе С Чего и Вам желаю! Прибор такой же как на фото мне нужен для наблюдения формы сигнала от датчиков, но несовсем понятно назначение всех кнопочек и крутилочек.
Прочитал название темы и вспомнил, был у друга осциллограф Н в х годах и не понял сразу, почему пишут, что только 10Khz там вроде помнится полоса 1Mhz была тракт был на операционниках , пока не увидел картинку, производитель в название 0 добавил.
Сам долгое время пользовался купленным в середине х Н он уж до 10Mhz был , даже менял транзисторы на более высокочастотные, пытаясь расширить полосу, да два раза пробивало высоковольтную обмотку межвитковое , это ещё до каких либо переделок, на третий раз перемотал с тонкой фторопластовой лентой, межслойной изоляцией.
Проблемы с трансом закончились, началась модернизация с триодами — правда особых улучшений не дало, да добавил еще одну ручку для плавной регулировки частоты развертки — это уже понравилось больше иногда позволяло лучше стабилизировать картинку со сложным цифровым сигналом.
Сейчас под рабочим столом валяется, после покупки С в кризисный г. You can post now and register later. If you have an account, sign in now to post with your account.
Note: Your post will require moderator approval before it will be visible. Restore formatting. Only 75 emoji are allowed. Display as a link instead. Clear editor. Upload or insert images from URL. Измерительная техника Search In. Recommended Posts. Posted January 15, Share this post Link to post Share on other sites. Студенческое спонсорство. Posted January 21, К тото может подскажет как ему частоту увеличеть? Унего сейчас 10кГц максимум.
Posted January 21, edited. Edited January 21, by приус. Posted January 30, STM32G0 — средства противодействия угрозам безопасности Результатом выполнения требований безопасности всегда является усложнение разрабатываемой системы. Мож частотный делитель какой сворганить?
Производство печатных плат До 48 слоев. Posted January 31, И какие частотные характеристики в итоги? Posted February 3, Posted February 4, Posted February 5, Posted February 6, Posted February 10, Всем привет! Уменя есть с Этот мросто более мобилный. Хотел по вызовам таскать. Видать не судьба. Posted February 11, Posted December 10, Posted December 11, Posted January 3, Join the conversation You can post now and register later.
Reply to this topic Go To Topic Listing. Динамический рупор Алпатова на акустических резонаторах. Было бы всё равно минусами не бросались бы! Да всё варится!!
Скажи кто твой друг Но таки верим что халява существует! И у меня подобные «медальки» есть за обеспечение качественным звуком спортивных мероприятий Приезжайте в Полазну поговорите с этими людьми. Однако, Андрей, чем дальше с Вами разговор, тем больше двуокиси водорода диспергируется возвратнопоступательными движениями в сосуде неправильной гиперболической формы. С уважением, Сергей.

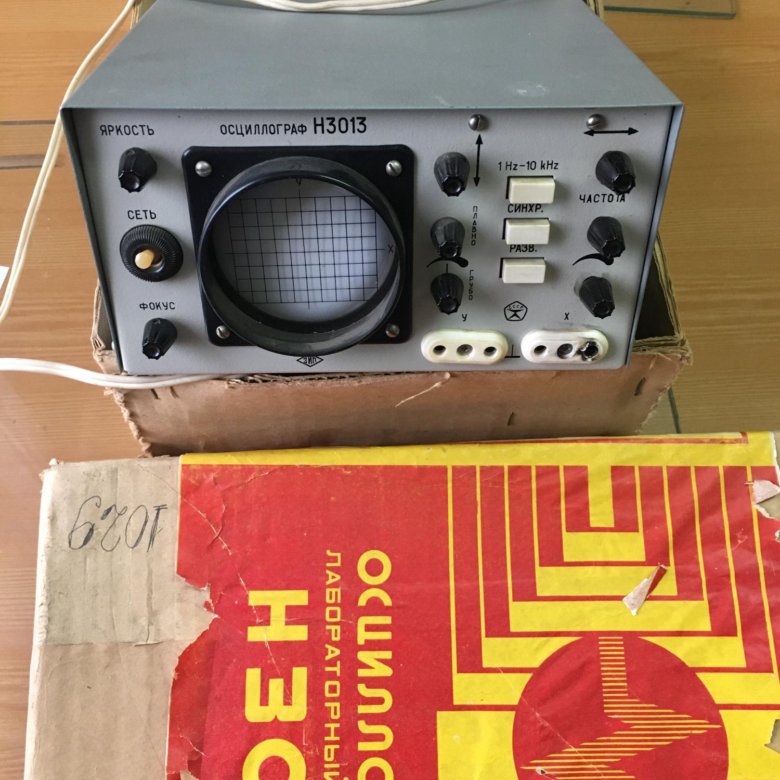

Осциллограф Н3013
На страницу Пред. Лицензионное соглашение c Flyback. Использование материалов с данного сайта и форума возможно только с разрешения администрации. Самый большой форум по катушкам Тесла и другим высоковольтным устройствам. Важная информация: Данный форум предполагает у его пользователей хотя бы некоторые знания в области электроники и высоких напряжений, поэтому не стоит обижаться, если вам не будут отвечать на элементарные вопросы. Список разделов Flyback. Начать новую тему Ответить на тему.
Осциллограф н инструкция Кого есть инструкция пользователя для осциллографа на русском.
инструкция на осцилограф Н3013 circuit
Уважаемые клиенты. Осциллографы Н лабораторные учебные есть в наличии. Изготовление под заказ: любое количество. Наша цена будет наилучшей. Продление гарантии до 5 лет. Россия, Украина, Казахстан, весь мир. Также этот прибор может называться: Н, Н , Нзо13, n, n, n , h, h, h
Осциллографы
Описание Осциллограф н инструкция Осциллограф н инструкция радиолюбительский Н сколько работоспособен не знаю, луч есть, на , сообщение redmoon постов: offline модератор. Средняя оценка: 5 Всего проголосовало: 1 нужна схема на сей мегаизмеритель осциллограф Н если вам нужен пылится под столом. У кого есть поделитесь плз, или дайте н , демонстрационные ло Продам Осциллограф Н В рабочем состоянии, с инструкцией, без вообще то предназначен измерения частоты. Благодаря малым габаритным размерам и стоимости особенно удобен для служб современные цифровые.
В статье будет подробно рассказано о том, как пользоваться осциллографом, что это такое и для каких целей он необходим. Никакая лаборатория не может просуществовать без измерительной аппаратуры или источников сигналов, напряжений и токов.
Руководство по эксплуатации осциллографа Н313
By Мозголом , February 9, in Мастерская радиолюбителя. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Конденсаторы Panasonic. Часть 4. Полимеры — номенклатура.
осциллограф ло 70
Особенно это часто нужно в различных генераторах и импульсных устройствах. Вот тут без осциллографа делать нечего! Страшный прибор, да? Куча ручек, каких то кнопочек, да еще экран и нифига не понятно что тут да зачем. Ничего, сейчас исправим.
инструкция на осцилограф Н circuit Осциллограф С Техническое описание и инструкция по эксплуатации [ файл в формате djvu ] — скачать.
Статья Краткое описание
Просмотр полной версии : Ищу схему, документацию, программу прошивку Народ вообще-то говорит — к 75 в комплект активные щупы не входили Делали по заказу. Но от тоже, говорят, подходят
Статья Краткое описание
By хАндр , January 15, in Измерительная техника. Попал в руки такой прибор. Слабый конечно. Можеть быть у кого есть опыт прокачки такого устроиства?
Инструкция по охране труда. Инструкция по пожарной безопасности.
Ноутбук Asus K52D «не включается совсем». Сразу стало ясно, что на материнской плате ноутбука короткое замыкание по входу 19В. После разборки аппарата оказалось, что один конденсатор в цепи питания пробит, второй полностью разрушен и немного повреждён верхний слой дорожек. Оба конденсатора были заменены. Короткое замыкание ушло. Ноутбук стал нормально включаться от лабораторного блока питания. Замеры мультиметром выходного напряжения блока питания показали стабильные 19,2В.
О том, как изготовить простой низкочастотный кабель-щуп для осциллографа. Подобный кабель целесообразно изготовить, даже имея набор профессиональных кабелей. Благодаря тонкому, гибкому проводу и небольшим габаритам, он может стать хорошей альтернативой громоздким и неудобным промышленным кабелям. Конечно, область применения ограничивается ремонтом аудиотехники, но если использовать виртуальный осциллограф на основе аудиокарты, то более серьёзный кабель может никогда и не понадобится.
20 самых важных характеристик осциллографов!
Попробуем разобраться в том, какую роль играет полоса пропускания, чувствительность и память осциллографа при измерениях, в каких случаях лучше использовать аналоговые и цифровые, двухканальные и двухлучевые осциллографы, а когда вместо современного стационарного цифрового или портативного осциллографа достаточно иметь под рукой старый советский прибор? Ответы на эти и другие вопросы, а также все типовые заблуждения, связанные с этими приборами, вы найдете в нашей подборке — 20 самых важных характеристик осциллографов!
Когда мы говорим «осциллограф», то представляем себе прибор, на лицевой панели которого расположен экран, отображающий графики входных электрических сигналов (амплитудные и временных характеристики). Однако поскольку видов этих сигналов «великое множество», очевидно, что не может быть одного универсального прибора, способного адекватно показать все. Поэтому, выбирая осциллограф, нужно ориентироваться во всех разновидностях этого «многоликого» по областям применения прибора, чтобы выбрать именно тот, который подходит для решения стоящих перед вами задач. И здесь немудрено запутаться или упустить какие-то моменты, что может привести к покупке «ненужного чуда» электронной техники. А чтобы не попасть впросак, стоит прислушаться к отзывам опытных практиков, помогающим системно подойти к своим запросам и сделать действительно безошибочный выбор. Далее разбираются основные параметры и технические характеристики осциллографов.
1. Чем хорош двухлучевой осциллограф?
Двухлучевой осциллограф позволяет двумя лучами одновременно наблюдать на общей временной развертке два независимых процесса. Двухканальный осциллограф содержит электронный коммутатор, коммутирующий либо намного чаще, чем частота процесса, либо намного реже, чем частота процесса два процесса на один луч. При этом получается, как бы два луча, но график отображается «кусками, хотя, если частота коммутации выбрана верно, то визуально это не заметно. Все это верно до тех пор, пока исследуются строго периодические процессы. Если же процессы импульсные или не строго периодические (форма сигнала отличается в разных периодах или период меняется), качественно наблюдать два таких процесса на двухканальном однолучевом осциллографе невозможно, потому что в каждый момент времени мы видим только кусочек одного процесса. В принципе двухлучевой осциллограф, конечно, намного лучше однолучевого двухканального. У двухлучевого есть и недостаток: вертикальная развертка каждого луча линейна в своей половине экрана, верхнего – в верхней, нижнего – в нижней. При попытке использовать весь экран одним лучом нас ждет разочарование – отклонение луча у двухлучевой ЭЛТ в «чужой» половине экрана существенно нелинейно.
2. Ограничения двухканального (многоканального) осциллографа
Двухканальный (многоканальный) осциллограф отличается от двухлучевого (многолучевого) тем, что у него одновременное наблюдение разных сигналов обеспечивается быстрым переключением с одного канала на другой, т. к. применяется однолучевая трубка. Из-за чего на высоких скоростях развертки он «рвет» сигналы на экране. Двухлучевой (многолучевой) – имеет трубку с несколькими лучами, поэтому он сигналы не «рвет», но стоит обычно дороже.
3. Любой осциллограф – это не измерительный, а наблюдательный прибор
Хотя в цифровых осциллографах используются также измерительные функции (можно, например, проводить измерения амплитуды сигнала и т. д.). У аналоговых осциллографов погрешность по экрану 5-10%. Цифровые, к которым относятся также USB-осциллографы, вроде более точные, но есть такое понятие, как «Вертикальное разрешение». Например, у типового USB-осциллографа – указано 9 бит вертикального разрешения (реально часто – 8 бит). Это значит, что входной сигнал, надо поделить на 2 в 8-й степени, то есть на 256, что при входном сигнале 10 В даст ступеньку в 0,4 В.
4. Цифровой или аналоговый осциллограф?
Выбор «цифровой или аналоговый осциллограф» зависит от характера исследуемых процессов. Цифровой имеет память, широчайшие возможности рассматривать уже зарегистрированные кратковременные сигналы (есть возможность делать их скриншоты), цветной дисплей (что очень способствует восприятию информации), множество способов синхронизации, некоторые возможности обработки сигнала. У аналогового – наименьшие искажения наблюдаемого сигнала, что обычно приводится как основной довод в их пользу. Других, более серьезных доводов обычно не приводят.
5. Цифровой осциллограф не покажет ВЧ импульсы
Еще одна особенность цифровых осциллографов: для наблюдения непрерывного сигнала, и для того, чтобы сильно не увеличивать частоту дискретизации (квантования) по времени (а это необходимо из-за того, что точных быстродействующих АЦП пока еще мало, а то и вовсе нет для решения каких-то задач), часто используются для обработки численные методы (аппроксимация, интерполяция, экстраполяция). Современные микроконтроллеры довольно просто с этой задачей справляются. Но в результате мы видим не настоящий сигнал, а эрзац-сигнал, полученный в результате обработки точечных отсчетов численными методами. То есть мы можем не увидеть на сигнале «иглы» высокочастотных импульсных помех, которые будут прекрасно видны на аналоговом осциллографе.
6. Цифровой осциллограф умеет запоминать сигналы
У цифрового осциллографа дополнительное удобство – он может запоминать сигнал и выводить его на экран в увеличенном масштабе (функция экранной лупы). А также достаточно просто реализуются функции автонастройки на сигнал и измерение параметров сигнала (но это уже в дорогих моделях). Еще одно важное достоинство – просмотр или предварительное (возможно и полное) декодирование промышленных протоколов.
7. Ограничения АЦП цифровых осциллографов
Цифровой осциллограф работает на принципе преобразования аналогового (т. е. непрерывного) сигнала в цифровой (т. е. дискретный) со всеми вытекающими отсюда последствиями:
- Для того чтобы передать сигнал как можно точнее, частота дискретизации должна быть намного выше частоты измеряемого сигнала. Т. е. чем больше дискретных отсчетов в единицу времени, тем более непрерывным будет отображение сигнала и более точным его воспроизведение на экране.
- Дискретизация по уровню измеряемого сигнала (как правило, это напряжение). Чтобы его как можно точнее измерить, надо иметь хорошую дискретизацию по уровню. Допустим, мы имеем АЦП 8-бит. Теоретически он дает 256 уровней сигнала. Т. е. сигнал с амплитудой 10 В он может перевести в цифровой код с точностью 0,04 В, а если у АЦП 10 разрядов (1024 уровня), то мы сможем наблюдать этот же сигнал с точностью 0,01 В (правда, на самом деле точность будет ниже, из-за погрешности самого АЦП).
- Многолучевой цифровой осциллограф должен иметь в своем составе несколько каналов преобразования и обработки сигнала.
- Интерфейс для связи с компьютером имеют не только цифровые, но и многие аналоговые осциллографы.
8. Объем памяти цифрового осциллографа
Объем памяти выборок (в английской технической документации используются термины Record Length – длина записи или Memory Depth – глубина памяти) – третья ключевая характеристика цифровых осциллографов, наряду с полосой пропускания и частотой оцифровки. Суть в том, что это память, работающая на частоте оцифровки. Ее нехватка приводит к тому, что на медленных развертках осциллограф вынужден снижать частоту оцифровки во избежание переполнения памяти. Хотя есть «кривые» попытки обойти эту проблему, например, использованием пик-детектора. Если памяти выборок много (от 1 Мегасемплов), то это производителем специально подчеркивается, а если мало, то всячески замалчивается. Или приводится большой объем памяти, но оказывается, что это просто ОЗУ встроенного процессора, а не быстрая память выборок. Допустим, частота выборок – 500 мегавыборок в секунду (полоса пропускания – 50 МГц, 10 выборок на период). Смотрим сигнал 50 Гц (период 20 мс). За это время осциллограф сделает 10 000 000 выборок. С 8-битным АЦП ему надо запомнить 1 байт на выборку. Итого, чтобы зарисовать этот период, ему нужно либо 10 Мб памяти, либо снижать частоту выборок.
9. «Короткая и длинная» память в цифровом осциллографе
Короткая и длинная память — это «закон сохранения энергии в осциллографе». Если вы используете максимальную частоту дискретизации то у вас «короткая память» будет (извините за выражение), если же частота дискретизации будет в два раза меньше — то у вас память будет «ого-го». Если нужно посмотреть пачку импульсов — используете большую память, если периодический, но высокочастотный сигнал (тем более меандр), то тогда более важна частота дискретизации.
10. Время нарастания входного сигнала
Показатель «Время нарастания входного сигнала» – чем меньше, тем лучше. Это значит, что меньше будет «отгрызаться» начало первого сигнала на экране при внутренней синхронизации, и тем лучше частотные свойства осциллографа.
11. Полоса пропускания цифрового осциллографа
Считается, что для наблюдения цифровых сигналов полоса пропускания осциллографа должна быть в несколько раз выше частоты сигнала (хотя бы втрое), иначе прямоугольный сигнал превращается в «квазисинусоиду» (то есть «заваливаются» фронты). И частота дискретизации должна быть выше хотя бы раз в десять (некоторые даже считают, что это соотношение должно быть не менее 1:20).
12. Как связаны шумы и погрешность Разрешение экрана
Чем выше разрешение экрана, тем больше детализация. Выбирайте разрешение не менее 640 точек по горизонтали и не менее 480 точек по вертикали, многие современные относительно недорогие осциллографы уже имеют такие экраны. Экран должен быть цветным и с малой инерционностью. Черно-белые экраны с большой инерционностью — прошлый век.
13. Как связаны шумы и погрешность Когда нужен осциллограф с логическим анализатором?
Современная прикладная электроника – это в большинстве случаев «смесь цифры с аналогом». Расшифровка протоколов здесь не главное (хотя и не без нее). Но вот, допустим, имеем сигнал ШИМ, который в свою очередь может перейти во что угодно – ток, напряжение, температуру, магнитное поле, обороты и т. д. и т. п. Регулирование этих величин, допустим, выполняется с помощью микроконтроллера посредством какого-либо ПИД-регулятора. Как отрабатывать все тонкости этих процессов? Вот тут и придет на помощь встроенный в осциллограф логический анализатор. Конечно, все то же самое можно делать и отдельным анализатором, и синхронизировать его с аналоговыми сигналами. Но все это вы будете видеть на разных мониторах и засечь, что и после чего изменяется «от цифры в аналоге» уже будет очень неудобно и непродуктивно.
Таким образом, если вы собираетесь рассматривать цифровой и аналоговый сигналы одновременно, например, цифровой сигнал зависит (синхронизирован) от аналогового или наоборот, то лучшим решением будет осциллограф с логическим анализатором на борту или хотя бы с возможностью докупить логический анализатор позже (но нужно, чтобы у покупаемого осциллографа была такая опция). Отдельный логический анализатор удобен для работы с чистой цифрой.
14. Как связаны шумы и погрешность Как связаны шумы и погрешность осциллографа с разрешением экрана?
Шумы осциллографа не имеют никакого отношения к разрешению экрана. Точно так же и погрешность осциллографа не имеет никакого отношения к разрешению экрана.
15. Эквивалентный режим
Эквивалентный режим используется только для периодических сигналов. Он позволяет повысить частоту дискретизации в десятки раз. Суть в том, что друг за другом делается не одна запись сигнала, а много, но каждый раз с небольшим смещением. Поскольку сигнал все время одинаковый (периодический), потом полученные записи накладывают друг на друга, и получают запись с как-бы очень высокой частотой оцифровки, например 50 ГГц, хотя реальная частота оцифровки была обычная, например 500 МГц. Для однократных сигналов не годится.
16. Режим сегментированной памяти
Некоторые цифровые осциллографы имеют режим сегментированной памяти. То есть их можно оставить работать хоть на неделю, но они будут записывать не весь сигнал, а только его часть, форма которой задается через меню, например, только короткие пики. Таким образом, ни один пик не будет пропущен и будет записан с нужной (высокой) частотой дискретизации. А потом все записанные сегменты (кусочки сигнала) можно разом просмотреть.
17. Минусы портативных осциллографов
У портативных приборов цены выше, а параметры хуже, это известно. В частности, «настольные» осциллографы давно «доросли» до 1-2 мегасемплов (мегабайт) памяти выборок, а у портативных эта память по-прежнему 1-40 килосемплов (килобайт).
18. Что такое мотортестер?
Для диагностики системы зажигания автомобильного двигателя используется мотортестер, представляющий собой многоканальный осциллограф (осциллограф-мультиметр с четырьмя и более каналами), с инсталлированным в нем специальным ПО. К осциллографу подключается комплект датчиков. Мотортестер отображает осциллограмму высокого напряжения системы зажигания и в реальном времени параметры импульсов зажигания, такие как пробивное напряжение, время и напряжение горения искры.
19. Что такое автомобильный диагностический сканер?
Для «общей» автодиагностики применяют диагностический адаптер или CAN-Bus автомобильный диагностический сканер, представляющий собой осциллограф смешанных сигналов – осциллограф со встроенным логическим анализатором, который, используя специальное ПО, выполняет дешифровку протоколов CAN/KWP2000/др.
и трактует полученные данные. Система управления современного двигателя, отвечающего строгим нормам токсичности, в качестве главного своего элемента содержит электронный блок управления (ЭБУ). Так вот сканер предназначен именно для работы с ЭБУ, для его «сканирования». А так как сканер работает с блоком, то он позволяет:- Наблюдать сигналы с датчиков системы, следить за их изменением во времени.
- Проверять работу исполнительных механизмов путем приведения их в действие и визуального или другого контроля.
- Считывать сохраненные системой коды неисправностей.
- Посмотреть идентификационные данные ЭБУ, системы и т. п.
20. Почему лучше не использовать осциллографы, выпущенные в СССР?
В России до сих пор продаются осциллографы, выпущенные в СССР 25-30 лет назад. Они могут привлечь внимание разве что новичков и не очень требовательных радиолюбителей. Однако опытные практики пишут на страницах интернет-форумов буквально следующее: «Ни в коем случае не советую связываться с советскими приборами, тем более осциллографами, управляемыми микропроцессором. Советские приборы утыканы сбоку и сверху подстроечниками для калибровки. Методика описана в инструкции, обычно довольно бестолковой. Перечень «пороков» советских приборов продолжают габариты, вес и высохшие электролиты».
Примечание.
При подготовке этой статьи использовались отзывы, советы и рекомендации по выбору и работе с электронными осциллографами, собранные с крупнейших отечественных и зарубежных интернет-форумов.
Видео по теме:
Примеры оборудования:
Подпишитесь на рассылку новых материалов!
Имя
E-mail *
Согласие на отправку персональных данных *
* — Обязательное для заполнения
См. также:
Как пользоваться осциллографом? Как пользоваться портативным цифровым осциллографом?
Статья подробно расскажет как пользоваться осциллографом, что это такое и для чего он нужен. Ни одна лаборатория не может существовать без измерительного оборудования или источников сигналов, напряжений и токов. А если вы планируете проектировать и создавать различные устройства (особенно если речь идет о высокочастотной технике, например инверторные блоки питания), то без осциллографа что-либо сделать будет проблематично.
Что такое осциллограф?
Это устройство, позволяющее «увидеть» напряжение, точнее его форму за определенный промежуток времени. С его помощью можно измерить массу параметров – напряжение, частоту, силу тока, углы фазовых сдвигов. Но чем хорош особенно этот прибор, так это тем, что он позволяет визуально оценить форму сигнала. Ведь в большинстве случаев именно она говорит о том, что именно происходит в схеме, в которой проводится измерение.
В некоторых случаях, например, напряжение может содержать не только постоянную, но и переменную составляющую. А форма второго может быть далека от идеальной синусоиды. Такой сигнал вольтметров, например, воспринимается с большими погрешностями. Стрелочные приборы выдадут одно значение, цифровые — значительно меньше, а вольтметры постоянного тока в — в несколько раз больше. Наиболее точное измерение получается при использовании прибора, описанного в статье. И неважно, используется ли осциллограф h4013 (как им пользоваться, рассмотрено ниже) или другая модель. Измерения те же.
Особенности устройства
Цифровые осциллографы могут не только отображать форму сигнала в реальном времени, но и сохранять все данные, которые впоследствии можно считать на персональных компьютерах. По осциллограмме, представленной на рисунке выше, можно определить некоторые особенности сигналов:
- Характер сигнала импульсный.
- Отрицательные значения не имеют входящего сигнала.
- Очень быстрое изменение значений от 0 до максимума и обратно.
- Длительность импульса превышает длительность паузы более чем в три раза.
Обычно с помощью осциллографа исследуют периодические сигналы. Именно о них и пойдет речь в статье.
Как это работает
Сердцем всех осциллографов является электронно-лучевая трубка. Это, можно сказать, радиолампа, значит, внутри вакуум. На катоде испускаются электроны. С помощью системы фокусировки из этих электронов формируется тонкий пучок. Внутренняя часть экрана покрыта ровным слоем люминофора. Он начинает светиться под воздействием электронов. Глядя снаружи на экран, можно увидеть светлую точку посередине.
В электронно-лучевой трубке есть две пары пластин, которые направляют электронный пучок в нужном направлении. А его отклонение происходит в перпендикулярных (взаимных) направлениях. Проще говоря, получаются две системы координат. Для контроля напряжения на экране трубки необходимо:
- По горизонтали луч должен быть отклонен таким образом, чтобы величина отклонения была прямо пропорциональна времени.
- В вертикальной плоскости необходимо, чтобы величина отклонения была пропорциональна напряжению, исследование которого проходит.
Скан
Напряжение развертки необходимо прикладывать к тем пластинам, которые расположены в вертикальной плоскости. Он имеет пилообразную форму, медленно линейно возрастает и имеет очень быстрое снижение. В этом случае положительное напряжение вызывает отклонение луча вправо. Минус — к тому, что луч движется влево. Это в том случае, если наблюдатель находится перед экраном, и вы можете видеть, как луч движется слева направо. При этом его скорость постоянна. Дойдя до крайней правой границы, он быстро переходит к исходной. Затем движение повторяется снова.
В этой статье мы максимально подробно расскажем о том, как правильно пользоваться осциллографом. Описанный выше процесс называется «разверткой». Линия развертки — это линия (горизонтальная), проведенная лучом на экране. Когда проводятся измерения, она называется нулевой линией. Это также ось времени на графике. Частота развертки есть не что иное, как частота, с которой повторяется пилообразный импульс. В процессе измерения не применяется. Важными параметрами для измерений являются скорость.
Как подключить импортный осциллограф
Напряжение надо измерять в двух точках, поэтому на входе осциллографа две клеммы. Обратите внимание, что функции каждой клеммы разные:
- Первая подключается к входу усилителя, отклоняющего луч в вертикальной плоскости.
- Второй вывод — общий провод (масса, минус, корпус). Он имеет электрическое соединение непосредственно с корпусом устройства.
Отсюда можно сделать вывод, что фазное напряжение относительно земли измеряется с помощью осциллографа. И надо знать, какой из входов является фазой. В приборах зарубежного производства применяется специальная конструкция зонда. В них общий провод выполнен в виде зажима-крокодила. Самое разумное решение, так как именно этот провод чаще всего соединяется с металлическим корпусом прибора, на котором проводятся измерения. А вот фаза выполняется в виде иглы. С его помощью можно легко ткнуть в любое место печатного редактирования, даже в один ножной микропроцессор.
Как подключить бытовой осциллограф
В России другие стандарты, поэтому на приборах отечественного производства все по другому. Чаще всего используются заглушки диаметром 4 мм. И они одинаковые, надо узнать некоторые признаки, чтобы не перепутать соединение:
- Минусовый штырек, как правило, имеет большую длину.
- Черный или коричневый цвет характерен для земляного провода.
- Вилка заземления или «общий провод» отмечены на вилке заземления.
Но это не всегда можно встретить, так как кабели часто ремонтируются, в ходе которых на провод, имеющийся в наличии, устанавливается заглушка. С вероятностью 100% можно определить, какой провод нулевой, а какой фазный, одним способом. Сначала коснитесь рукой одной вилки, затем другой. И это не зависит от модели, неважно, осциллограф это С1-118А (как пользоваться приборами, будет рассказано ниже), или какой-то другой.
В том случае, если вы держите в руке минусовой провод, на экране устройства вы можете увидеть ровную горизонтальную линию. А если прикоснуться к фазному проводу, то на экране появляется искаженная синусоида с огромным количеством помех. Последние наблюдаются из-за того, что между проводами бытового электричества в помещении и вашим телом имеется некоторая емкость (пространство в помещении является диэлектриком).
Дальнейшие действия
Когда фаза и минус определены, можно производить измерения. В том случае, если вы не можете визуально определить общий для всех элементов провод, необходимо подключиться к точкам, между которыми вы хотите измерить напряжение. Но чаще всего в цепи есть общий провод, его можно даже соединить с землей. Таким же образом изготавливается осциллограф ОМШ-2М. Как использовать его для измерения величин, будет описано ниже. При этом к нему должен быть подключен заземляющий провод осциллографа.
По сути, осциллограф — это вольтметр, показывающий график изменения напряжения на определенном интервале времени. Но это позволяет нам увидеть форму электрического тока. Для этого нужно подключить специальное сопротивление току. И его значение должно быть меньше импеданса самой цепи. В этом случае резистор не повлияет на работу схемы.
Осциллограф двухканальный
Его еще называют двухлучевым, у него есть одна особенность — он может отображать на экране сигналы от двух разных источников одновременно. Имеет два канала, которые обозначены римскими цифрами. Обратите внимание, что в обоих каналах отрицательные клеммы электрически соединены с корпусом. Поэтому не подключайте эти провода к разным частям цепи во время измерений. Вот как можно использовать осциллограф С1-68, например, для одновременного измерения тока и напряжения.
Кроме того, есть риск получить неверную информацию, так как из-за этого короткого замыкания кардинально меняется цепочка. Недостаток в том, что невозможно наблюдать два разных напряжения. Но это не очень существенно, так как в большинстве устройств один из полюсов (как правило, минусовая клемма блока питания) подключен к корпусу, и он общий. Следовательно, измерения всех напряжений происходят относительно этого общего провода.
Особенности двухканального устройства
С помощью двухканального осциллографа вы получаете возможность контролировать ток и напряжение в цепи одновременно. Поэтому легко измерить фазовый сдвиг между напряжением и током. Один канал должен измерять ток, а второй — напряжение в исследуемой цепи. Для измерения тока, как вы помните, необходимо включить в цепь какой-нибудь резистор с определенным сопротивлением. Поскольку пользоваться осциллографом С1-94 и аналогами довольно сложно, необходимо держать под рукой рекомендуемые схемы подключения для измерения того или иного параметра.
Стоит обратить внимание на дизайн осциллографов — он немного несимметричен. Другими словами, синхронизация первого канала намного лучше и стабильнее, чем второго. Поэтому необходимо подключать выходы первого канала для измерения напряжения, а не тока. Это позволит более стабильно отображать осциллограмму на экране прибора. Никогда не подключайте отрицательные клеммы двух каналов к разным точкам цепи! Всегда складывайте их вместе.
Элементы управления
На передней панели прибора есть несколько ручек, необходимых для точной настройки осциллографа. Два потенциометра — для управления каналами 1 и 2. Также есть функция управления синхронизацией, разверткой, есть возможность регулировки фокуса, яркости, подсветки. Если посмотреть на экран, то видно, что он разбит на квадратики — деления. Их необходимо использовать для измерений. Именно к этим квадратам должны быть привязаны горизонтальная и вертикальная шкалы. Такими возможностями обладает осциллограф С1-67. Как пользоваться приборами этого типа для измерения величин, будет описано ниже.
Обратите внимание, что масштаб по горизонтали измеряется в секундах на деление. А по вертикали — в вольтах на деление. Как правило, в осциллографе примерно 6-10 квадратов в горизонтальной плоскости и 4-8 в вертикальной. На центральных линиях есть риски, они делят каждый отрезок на 10 частей (равных) или на 5. Благодаря этим делениям можно производить более точные расчеты.
Режим входа в систему
На передней панели есть специальный переключатель, который переключает устройство в разные состояния. Обозначается символом – вверху прямая линия, под ней – волнистая. При переводе в верхнее положение на вход может поступать как переменное, так и постоянное напряжение. Вход открыт для постоянного тока. При переключении в нижнее положение допускается только ввод переменного напряжения. Благодаря этому появляется возможность измерять очень малые переменные напряжения (по отношению к очень большим значениям постоянного напряжения). Актуально для измерений в усилительных каскадах.
Реализовать это достаточно просто — нужно подключить конденсатор на вход усилителя. В этом случае вход закрыт. Обратите внимание, что в этом режиме ослабляются низкочастотные сигналы с частотой менее 5 Гц. Поэтому их можно измерить только в режиме открытого входа.
При установке переключателя в среднее положение усилитель отключается от входного разъема и происходит короткое замыкание на корпус. Благодаря этому есть возможность установить развертку. Так как с помощью осциллографа С1-49а аналоги без знания основных органов управления невозможны, о них стоит рассказать подробнее.
Вход канала осциллографа
На передней панели имеется шкала в вертикальной плоскости — она определяется ручкой чувствительности того канала, на котором происходит измерение. Менять масштаб можно не плавно, а ступенчато, с помощью переключателя. Какие значения можно задать с его помощью, смотрите на корпусе рядом с ним. На одной оси с этим переключателем находится регулятор для плавной регулировки (вот как пользоваться осциллографом С1-73 и ему подобными моделями).
На передней панели находится ручка с изображением двунаправленной стрелки. Если его повернуть, то график этого канала начнет двигаться в вертикальной плоскости (вниз-вверх). Обратите внимание, что возле этой ручки есть графический символ, который показывает, в какую сторону ее вращать, чтобы изменить значение множителя в меньшую или большую сторону. Управление обоими каналами одинаковое. Кроме того, на передней панели есть ручки регулировки контрастности, яркости, синхронизации. Стоит отметить, что цифровой карманный осциллограф (как пользоваться прибором, мы и рассматриваем) также имеет ряд вариантов отображения графиков.
Как производятся измерения
Продолжаем описывать как пользоваться цифровым осциллографом или аналоговым. Важно отметить, что все они имеют недостаток. Стоит отметить одну особенность – все измерения проводятся визуально, поэтому есть риск, что погрешность будет высокой. Следует также учитывать тот факт, что напряжения развертки имеют крайне низкую линейность, что приводит к погрешности измерения фазового сдвига или частоты примерно на 5 %. Для минимизации этих ошибок требуется одно простое условие: график должен занимать примерно 90% площади экрана. При проведении измерений частоты и напряжения (имеется временной интервал) регуляторы усиления входного сигнала и скорости развертки должны быть установлены в крайние правые положения. Стоит отметить одну особенность: поскольку цифровым осциллографом может пользоваться даже новичок, приборы с электронно-лучевой трубкой утратили актуальность.
Как измерить напряжение
Для измерения напряжения необходимо использовать значения шкалы в вертикальной плоскости. Сначала вам нужно сделать одно из этих действий:
- Соедините обе входные клеммы осциллографа друг с другом.
- Переведите переключатель режимов ввода в положение, соответствующее подключению к общему проводу. Затем регулятор, возле которого изображена двунаправленная стрелка, должен следить за тем, чтобы линия развертки совпадала с центральной (горизонтальной) линией на экране.
Переведите прибор в режим измерения и введите исследуемый сигнал. При этом переключатель режимов устанавливается в любом рабочем положении. Но как пользоваться портативным цифровым осциллографом? Чуть посложнее — в этих устройствах регулировок гораздо больше.
В результате вы можете увидеть на экране определенный график. Для точного измерения высоты используйте ручку с изображением горизонтальной двунаправленной стрелки. Вы следите за тем, чтобы верхняя точка графика приходилась на вертикальную линию, расположенную в центре. На нем есть калибровка, так что рассчитать реальное напряжение в цепи будет намного проще.
Как измерить частоту
С помощью осциллографа можно измерять временные интервалы, в частности период сигнала. Вы понимаете, что частота любого сигнала всегда пропорциональна периоду. Период может быть измерен в любой области сигнала. Но удобнее и точнее измерять в тех точках, где график пересекается с горизонтальной осью. Поэтому перед началом измерения обязательно установите развертку четко на горизонтальной линии, расположенной по центру. Так как пользоваться портативным цифровым осциллографом намного проще, чем аналоговым, то последние давно канули в лету и редко используются для измерений.
Далее с помощью ручки, указанной горизонтальной двунаправленной стрелкой, необходимо сместить начало периода в крайнюю левую строку на экране. После расчета периода сигнала можно использовать простую формулу для расчета частоты. Для этого нужно разделить единицу на ранее рассчитанный период. Точность измерений может быть разной. Чтобы его увеличить, нужно максимально растянуть график по горизонтали.
Обратите внимание на одну закономерность: с увеличением периода частота уменьшается (пропорция обратная). И наоборот — с уменьшением периода увеличивается частота. Низкое значение ошибки — это когда оно составляет менее 1 процента. Но не каждый осциллограф может обеспечить такую высокую точность. Только цифровой, при котором линейное сканирование позволяет получить такие точные измерения.
Как определяется фазовый сдвиг?
